Пристрій для вимірювання температури
Номер патенту: 16407
Опубліковано: 29.08.1997
Автори: Лобачевський Георгій Степанович, Мамаєв Валерій Миколайович
Формула / Реферат
1. Устройство для измерения температуры, содержащее термопрсобразоватсль сопротивления, четырехпроводную линию связи, первый источник тока, первый вывод которого через первый провод линии связи соединен с первым токовым выводом термопреобразователя сопротивления, а второй вывод подключен к общей шине устройства, соединенной с первым выводом резистора сравнения, операционный усилительс отрицательной обратной связью, неинвертирующий вход которого соединен через второй провод линии связи с первым потенциальным выводом термопреобразователя сопротивления, а инвертирующий вход через резистор подключен к общей шине устройства, второй источник тока, первый вывод которого соединен с общей шиной устройства, а второй подключен через третий провод линии связи к второму потенциальному выводу термопреобразователя сопротивления, отличающееся тем, что, с целью повышения точности измерения путем уменьшения влияния на результат измерения изменений сопротивлений линии связи, в него введен третий источник тока, первый вывод которого соединен с общей шиной устройства, а второй подключен к второму выводу резистора сравнения, соединенному через четвертый провод линии связи с вторым токовым выводом термопреобразователя сопротивления.

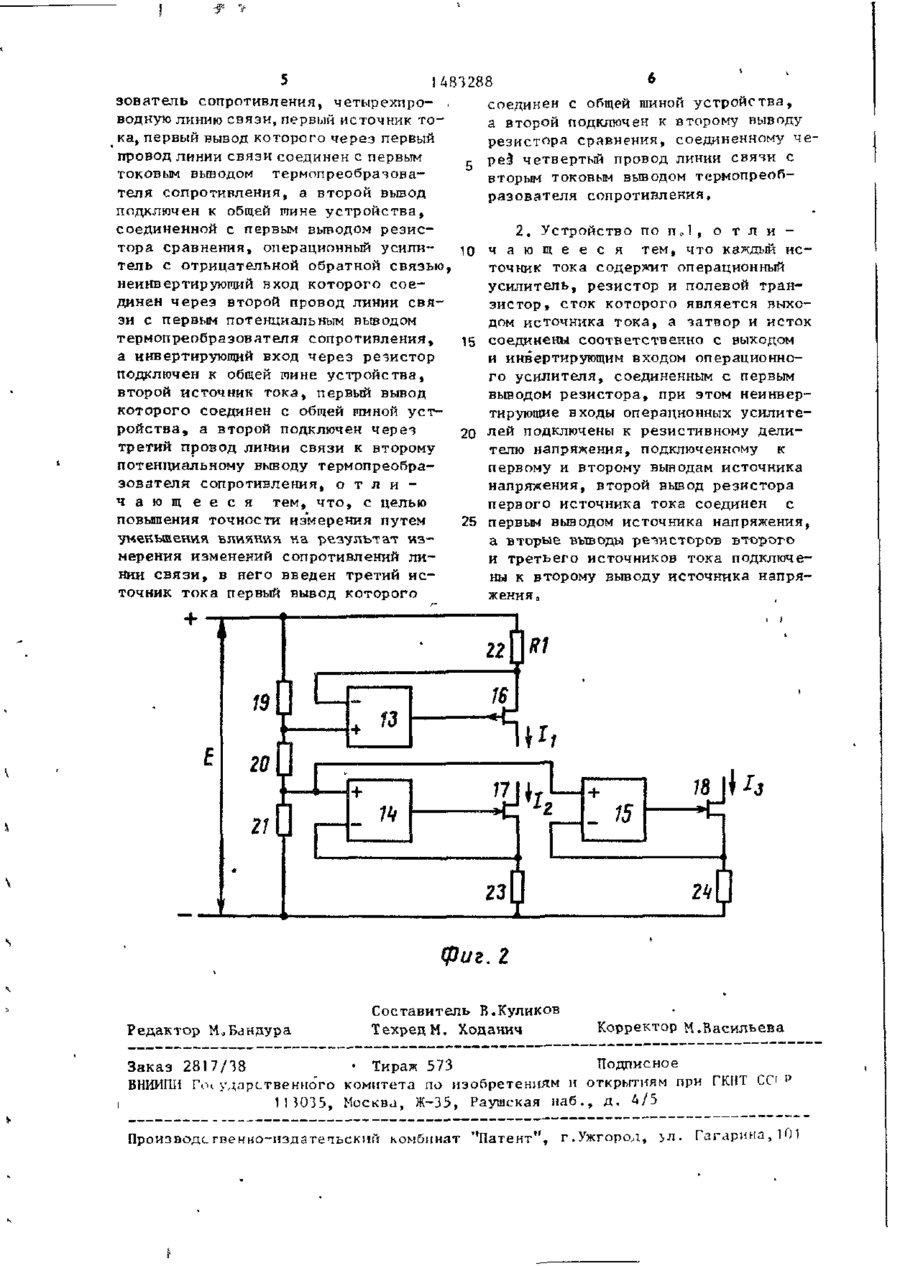

2. Устройство по п. 1, отличающееся тем, что каждый источник тока содержит операционный усилитель, резистор и полевой транзистор, сток которого является выходом источника тока, а затвор и исток соединены соответственно с выходом и инвертирующим входом операционного усилителя, соединенным с первым выводом резистора, при этом неинвертирующие входы операционных усилителей подключены к резистивному делителю напряжения, подключенному к первому и второму выводам источника напряжения, второй вывод резистора первого источника тока соединен с первым выводом источника напряжения, а вторые выводы резисторов второго и третьего источников тока подключены к второму выводу источника напряжения.
Текст

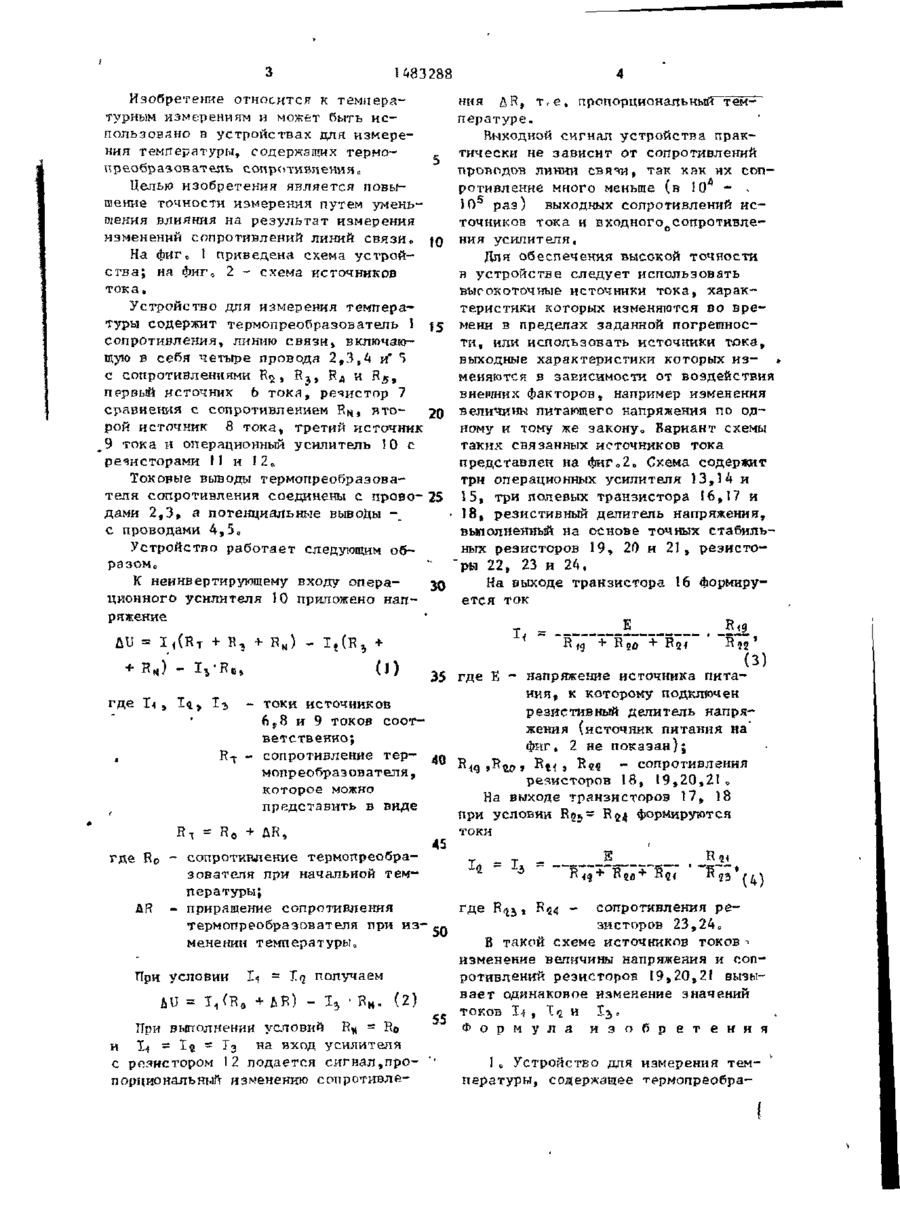

союз совєтсних СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН „„SU,,,, 1483288 А1 (51) 4 0 0 1 К • 7 / 1 6 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ! (21) 425893б/"24-10 (22) 2 0 . 0 4 о 8 7 (46) 3 0 о 0 5 о 8 9 и Внш0 № 20 (71) Институт кибернетики им,В,М.Глушкова А УССР и СпециальН ное конструкторское технологическое бюро "Промавтоматика" (72) ÄфЛобачевский и В о Н в Мамаев *(53) 536 0 53i (088о8) (56) Авторское свидетельство СССР IP 8 3 8 4 1 6 , о к л е G 01 К 7/16, 1979, Авторское свидетельство СССР № 614340, к л . G 01 К 7/16, JQ75." (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕ РАТУРЫ (57) Изобретение относится к температурным измерениям и позволяет повысить точность измерения путем • уменьшения влияния на результат измерений" изменения сопротивлений линий связи* На вход операционного усилителя 10 поступает напряжение АИ = = I
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for temperature measurement
Автори англійськоюLobachevskyi Heorhii Stepanovych, Mamaiev Valerii Mykolaiovych
Назва патенту російськоюУстройство для измерения температуры
Автори російськоюЛобачевский Георгий Степанович, Мамаев Валерий Николаевич
МПК / Мітки
МПК: G01K 7/16
Мітки: температури, пристрій, вимірювання
