Фальш-стеля

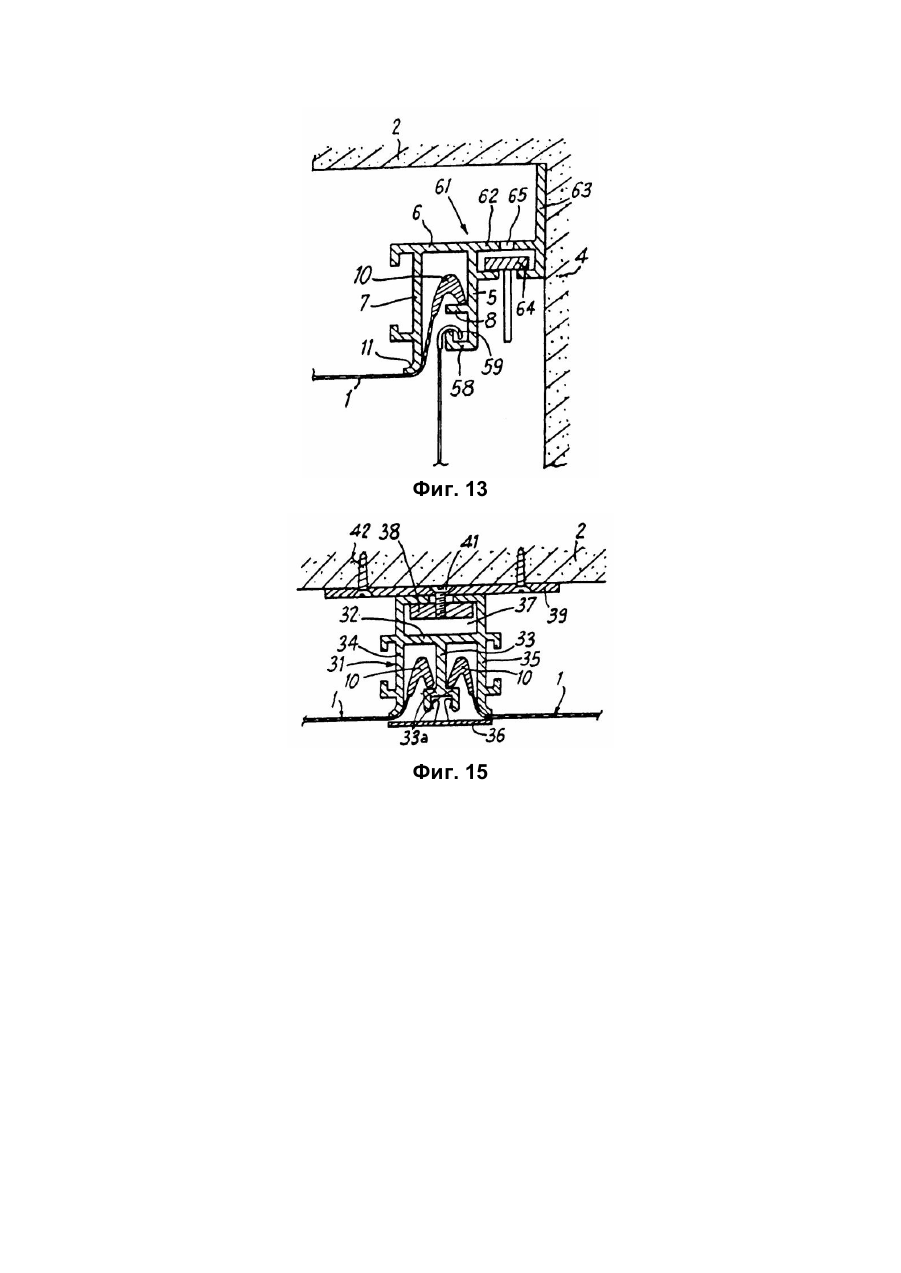

Настоящее изобретение относится к фальш-потолку. Известны фальш-потолки, состоящие из натянуто го полотна, подвешенного вдоль своих краев к опоре, закрепленной на стенах комнаты здания [1,2]. Наиболее близким решением, выбранным в качестве прототипа, является фальш-потолок [3], который имеет в своем составе, с одной стороны, горизонтальную ра му, закрепленную на верхней части стен комнаты, причем эта рама формируется из внешнего продольного ребра жесткости, вы полненного из фасонных профилей, а с др угой стороны, полотно, натянутое го ризонтально внутри этой рамы, причем это полотно состоит из листа пластмассы или парусины. Полотно удерживается в натянутом состоянии вследствие подвески на ребре жесткости окаймления, жестко связанного с полотном, формируя "гар пун", причем это окаймление имеет в прямом сечении форму крюка, зацепляюще гося на заплечике ребра жесткости. Недостатком прототипа является то, что из-за выполнения гарпуна в форме двойного крюка затрудняется подвеска потолка, также эта конструкция оставляет видимой нижнюю часть продольного ребра жесткости, что не обеспечивает эсте тические свойства фальш-потолка. Задачей изобретения является создание такого фальш-потолка, в кото ром путем изменения конструкции гарпуна и место его опирания достигается значительное упроще ние операции подвески потолка, установки окаймления натянутого полотна и его удержива ние, а также обеспечиваются эстетические свойства фальш-потолка. Поставленная задача решена тем, что в фальш-потолке, состоящем из натянутого полотна, подвешенного, вдоль своих краев, к опоре, закрепленной на стенах или потолке комнаты, причем эта опора состоит из ребра жесткости, сформированного из участков профи ля, имеющего заплечик, на который подвешивается окаймление полотна в фор ме крюка или "гарпуна", это ребро жесткости имеет полость, открытую вниз, ограниченную вер хней горизонтальной стенкой и двумя верти кальными полками, проходящими вниз от этой верхней горизонтальной стенки, а именно: первая полка и вторая полка, под которой проходит полотно в контакте с нижним краем этой полки, при этом обе полки ограничивают между собой, на их нижних концах, проход, позволяющий вво дить гарпун ввер х, в полость, при этом этот гар пун выполнен с возможностью подвешивания внутри полости, на заплечике простой опорой на него, причем горизонтально натянутое полотно отклонено при этом вверх, проникая в полость ребра жесткости, опираясь под нижним концом полки, согласно изобрете нию, первая полка имеет высоту, меньше высоты вто рой полки, и она имеет заплечик, на кото ром подвешивается гарпун, причем этот заплечик проходит горизонтально в направлении вто рой полки и останавливается на расстоянии от нее для выполнения прохо да, позволяюще го вводить гарпун в полость ребра жесткости. Вторым дополнительным отличием является то, что в фальш-потолке горизонтальная стенка продолжена за вторую вертикальную полку, горизонтальной полкой, а стенка и полка крепятся к потолку. Третьим дополнительным отличием является то, что ребро жесткости содержит, на внутренней стороне второй вертикальной полки, которая расположена напротив полости, проход С-образного поперечного сечения, причем этот проход предназначен для приема связывающего элемента между двумя соседними ребрами жесткости. Четвертым дополнительным отличием является то, что вставной заканчивающий кожух в форме уголка прикрепляется к ребру жесткости, что бы скрывать его нижнюю часть. Пятым дополнительным отличием является то, что вставной декоративный кожух содержит верхнюю полку, прости рающуюся вверх и вводимую первой вертикальной полкой ребра жесткости и стеной, причем эта полка несет гибкий и упругий язычок, образующий пружину для удержания декоративного кожуха, упруго вво димого в пространство между первой полкой и стеной, а декоративный кожух содержит, кроме того, нижний искривленный участок имеющий вид галуна и устанавливающий соединение между нижним концом вто рой полки, образующей опорную точку полотна, и стеной. Шестым дополнительным отличием является то, что фальш-потолок имеет два горизонтально натянутых компланарных полотна, которые подвеши ваются к одному и тому же двойному ребру жесткости, закрепленному под потолком комнаты и который имеет верхнюю горизонтальную стенку, которая продолжается вниз первой центральной вертикальной полкой и двумя вторыми вертикальными полками большей высоты, чем первая полка, расположенными с обеих сторон центральной верти кальной полки на некотором расстоянии от нее, причем первая центральная вертикальная полка несет, на своей нижней части, два заплечика, прохо дящие горизонтально с обеих сторон первой полки, соответственно, в направлении двух вторых полок и служащие для удер жания гарпунов, образующих окаймления двух полотен. Седьмым дополнительным отличием является то, что деталь украшения крепится к нижнему концу первой центральной полки для перекрытия нижней части ребра жесткости. Восьмым дополнительным отличием является то, Фальш-потолок в своей верхней части, ребро жесткости имеет проход С-образной формы, открытый ввер х, в котором размещается брус; над ребром жесткости проходит горизонтальная пластина крепления , которая крепится к брусу посредством винта, пересекающе го пласти ну крепления и ввинчиваемого в брус, причем эта пластина крепления крепится, в свою очередь, к потолку. Девятым дополнительным отличием является то, что ребро жесткости образует еди ную деталь, в своей верхней части, пластиной крепления, прикрепленной к потолку. Десятым дополнительным отличием является то, что окаймление потолка состоит из двой ного гарпуна с двумя противоположными ветвями, образующи ми два крюка, опирающие ся, соответственно, на заплечик, предусмотренный на первой вертикальной полке ребра жесткости, и на другой заплечик, предусмотренный на нижней части вто рой верти кальной полки и простирающий ся в направлении первого заплечика, на том же уровне, причем крепление полотна выполнено путем введения двойного гар пуна в промежуток между двумя заплечиками. Одиннадцатым дополнительным отличием является то, что горизонтально натянутое полотно фальш-потолка соединено с вертикально натянутым полотном, составляющим фальш-стену, причем эти два полотна соединены друг с другом в верхней части комнаты и жестко связаны в этом месте общим окаймлением в форме гарпуна, который подвешен к одному заплечику одного ребра жесткости, закрепленного на верхней части стены комнаты. Двенадцатым дополнительным отличием является то, что первая полка продолжается под заплечиком и заканчивается, на своем нижнем конце, желобом, открытым вверх, в котором можно подвесить крюки, связанные с нитями подвески картин или других предметов. Тринадцатым дополнительным отличием является то, что верхняя горизонтальная стенка ребра жесткости продолжается горизонтально в направлении стены горизонтальной стенкой, соединяющей с вертикальной полкой, закрепленной на стене, причем продолжение горизонтальной стенки образует верхнюю стенку паза С-образной формы, открытого вниз и образующе го рельеф с одной или несколькими дорожками скольжения для роликов, к которым могут быть подвешены шторы, картины и т.д.. Четырнадцатым дополнительным отличием является то, что заплечик продолжается вниз верти кальной полкой, к которой крепится горизонтальная полка, простирающаяся в направлении первой верти кальной полки и заканчивающаяся дополнительным заплечиком, простирающимся вверх для подвешивания одного гарпуна, прости рающегося внутрь и открытого вниз, который образует верхнее окаймление одного вертикально натянутого полотна, составляюще го фальш-сте ну. Пятнадцатым дополнительным отличием является то, что ребро жесткости имеет, под дополнительным заплечиком, паз, открытый вверх и присоединенный к вертикальной полке. Таким образом, предложенная конструкция фальш-потолка позволяет значительного уп роще ния операции подвески потолка, а также обеспечивает эстетические свойства фальш-потолка. Ниже будет дано описание в качестве неограничивающе го примера различных форм исполнения настояще го изобретения со ссылками на рисун ки в приложении, на которых: Фиг.1 - частичное вертикальное сечение фальш-потолка по изобретению, имеюще го в своем составе ребро жесткости, закрепленное на верхней части стены комнаты. Фиг.2 - вертикальное сечение одного из вариантов исполнения ребра жесткости, закрепленного на потолке комнаты. Фиг.З - верти кальное сечение верхних и нижних ребер жесткости, закрепляемых на стене комнаты для удержания двух натянутых полотен, составляющи х, соответственно, фальш-потолок и фальш-стену. Фиг.4 - вертикальное и поперечное сечение ребра жесткости, применяемого для подвеши вания нижнего края полотна, натянуто го вертикально, составляющего фальш-стену. Фиг.5 - вертикальное и поперечное сечение двойного ребра жесткости, закрепленного на потолке комнаты. Фиг.6 - вертикальное и поперечное сечение варианта исполнения двойного ребра жесткости, закрепленного на потолке комнаты. Фиг.7 - вертикальное и поперечное сечение варианта исполнения двойного ребра жесткости, применяемого вместе с окаймлением в форме двойного гар пуна. Фиг.8 - вер тикальное и поперечное сечение варианта исполнения двойного ребра жесткости, удерживающе го горизонтальное полотно, фор мирующее наклонную поверхность. Фиг.9 - го ризонтальное и поперечное сечение вертикального ребра жесткости, закрепленного в углу стены для удержания фальш-стены. Фиг. 10 - горизонтальное и поперечное сечение варианта исполнения вертикального ребра, закрепленного в углу сте ны. Фиг. 11-15 - верти кальные и поперечные сечения других ва риантов исполнения ребер жесткости, закрепленных в верхней части стены для подвешивания фальш-потолка и/или фальш-стены. На фиг.1 показан крайний участок фальш-потолка по изобретению, который состоит из полотна 1, натянутого горизонтально под потолком 2 комнаты. Это полотно 1 закрепляется вдоль своих краев на опоре, состоящей из го ризонтального ребра жесткости 3, которое в свою очередь закреплено в вер хней части стены 4 комнаты с помощью соответствующи х средств, та ких, как винты (не показаны). Это ребро жесткости 3 имеет внешнюю вертикальную полку 5, которая располагается параллельно стене 4 вблизи нее. От этой вертикальной внешней полки 5 отхо дит примерно на половине высоты верхняя горизонтальная стенка 6, простирающаяся на небольшое расстояние (например, порядка 7 мм) внутрь комнаты. Эта стенка 6 продолжается на своем конце внутренней вертикальной полкой 7, простирающей ся вниз, немного ниже, чем внешняя полка 5, близкая к стене 4, т.е. внутренняя полка 7 немного выше, чем внешняя полка 5. Внешняя полка 5 на своем нижнем конце заплечик 8, простирающий ся горизонтально внутрь комнаты на небольшое расстояние, равное, например, 3 миллиметрам. Этот заплечик 8 в виде уголка имеет, желательно, скругленный конец. Нижний участок внешней вертикальной полки 5, верхняя горизонтальная стенка 6 и внутренняя верти кальная полка 7 образуют по лость 9, открытую вниз, в кото рую вво дится гарпун 10, образующий окаймление натянутого полотна 1. Этот гарпун 10, который преимущественно выполняются из экструзированной полугибкой пластмассы, имеет прямое сечение в форме крюка, простирающегося к стенке 4 и открытого вниз. Он имеет вн утреннюю ветвь 10а, которой он связывается с полотном 1, и внешнюю ветвь 10в, изогнутую вниз. Гарпун 10 опирается (когда полотно натянуто) на заплечик 8 нижним концом своей внешней ветви 10в, которая простирается вниз. Как это можно видеть на фиг.1, полотно 1 проникает в полость 9 жесткого ребра 3, опираясь под скругленным нижним крайним участком 11 внутренней полки 7. Вследствие этого полотно 1 скользит на этом скругленном участке 11 без риска повреждения. Кроме того, следует отметить, что гарпун 10 просто опирается на горизонтальный нижний заплечик 8 своей внешней ветвью 10в и поэтому его установка в подвешенное положение сильно упрощается. Действительно, доста точно протолкнуть гарпун 10 вверх посредством соответствующе го инструмента, такого как шпатель, вставленный в гарпун 10 для обеспечения его прохождения между заплечиком 8 и вертикальной полкой 7, и привести его в положение над заплечиком 8. После то го, как гарпун 10 будет отпущен, он сам придет в положение упора на заплечик 8, обеспечивая, таким образом, качественное удержание полотна 1 в натянутом состоянии. Вследствие малой ши рины ребра жесткости 3, между искривленным участком полотна 1, который нахо дится в контакте со скругленным концом 11, и стенкой 4 существует небольшой полый шов, как это показано на фиг.1. Однако это пространство может быть, в случае необхо димости, закрыто клипсом окончательной отделки в форме уголка, как это указано штрихпунктирной линией на рис.1. Этот клипс удерживается на месте любым соответствующим средством, например, простым вставлением с усилием его вертикальной полки между внешней верти кальной полкой 5 ребра 3 и стенкой 4. Эта вертикальная полка 5 удерживается на некотором расстоянии от стенки 4 посредством выступов 12, предусмотренных в верхней части ее поверхности, обращенной к стенке 4, и это расстояние обеспечивает циркуляцию воздуха и его прохождение в пространство, заключенное между натянутым полотном 1 и потолком 2, предусматривая для этого отверстия 13 во внешней вертикальной полке 5 ребра жесткости 3 под выступами 12 и над стенкой 6. Желательно, чтобы ребро жесткости 3 имело на внутренней поверхности внутренней верти кальной полки 7, т.е. напротив полости 9, проход 14 с поперечным сечением в форме С. Этот проход предназначен для приема плеча уголка связи, в каждом углу сте ны, с целью обеспечения сборки двух ребер жесткости 3, перпендикулярных или неравномерных между собой, для обеспечения качественного соединения встык ребер жесткости. В варианте исполнения, показанном на фиг.2, фальш-потолок по изобретению имеет ребро жесткости 15, которое крепится к потолку 2 комнаты. Для этого верти кальная полка 5 уста навливается на уровне горизонтальной стенки 6 ребра жесткости 15 и эта стенка продолжается в боковом направлении над полотном 1, т.е. за вертикальную полку 7, го ризонтальной полкой 16. Стенка 6 и полка 16 закрепляются на потолке любым соответствующим образом, например, с помощью винтов, ввер нутых в по толок. Верхняя горизонтальная стенка 6 продолжается вниз, как и в случае формы исполнения по фиг.1, двумя полками 5 и 7: вертикальная полка 5 меньшей вы соты заканчивается на нижнем конце горизонтальным заплечиком 8, на который опирается гарпун 10, составляющий окаймление полотна 1. В этой форме исполнения изобретения внешний участок ребра жесткости 15, т.е. заплечик 8 и полка 5, может быть закрыт отделочным уголком, обозначенным позицией 17, который крепится к ребру жесткости 15 любым подходящим средством, например, с помощью липкой ленты с двойной поверхностью или с помощью устройства клипсирования и т.д. На фиг.3 показана реализация в одной комнате фальш-потолка с помощью натянутого горизонтального полотна 1А и фальш-стенки с помощью вертикального натянутого полотна 1В, причем эти два полотна соединены друг с др угом в верхней части комнаты и жестко связаны в этом месте с общим окаймлением в форме гарпуна 10. Этот гарпун 10 подвеши вается на ребре жесткости 3, закрепленном на верхней части стены 4 комнаты и натянутое вертикальное полотно 1В, формирующее фальш-стенку, жестко связано с нижним горизонтальным окаймлением 1В в форме гарпуна, который зацепляется под заплечиком 19 базового плинтуса 21, закрепленного на нижней части стены 4. Следуе т отметить, что нижний гарпун 18 перевернут по отношению к верхнему гарпуну 10, т.е. он простирается внутрь комнаты и открыт вверх. Плинтус 21 имеет вертикальную стенку 22, закрепленную на стене с помощью винтов 23, например, и эта вертикальная стенка 22 продолжается в верхней части горизонтальной полкой 24, простирающейся вовнутрь комнаты, которая в свою очередь, продолжается вертикальной стенкой 25, простирающей ся вверх, и которая соединена с заплечиком 19, продолжаясь в направлении вертикальной полки 22. Базовый плинтус 22 закрывается другим плинтусом, обозначенным позицией 26, выполненным из пластмассы, легкого сплава или любого другого материала и закрепленного путем клипсирования, например, этот плинтус вместе с плинтусом 22, закрепленным на стене, образует камеру 27, в которой размещаются проводящие кабели 28 и т.д. В варианте исполнения изобретения, показанном на фиг.4, полотно, натянутое верти кально 1В, составляющее фальш-стен ку, прикреплено своим гарпуном 18, составляющим его нижнее окаймление, к ребру жесткости, имеюще му признаки, подобные признакам ребра жесткости для подвешивания, формирующе го верхнюю часть плинтуса 21 по фиг.З. Более конкретно, ребро жесткости для подвешивания гарпуна 18 имеет вертикальную стенку 22, ограниченную в верхней части, которая крепится к стенке и продолжается, как и в фор ме исполнения по фиг.З, горизонтальной 24 и вертикальной 25 полками и горизонтальным заплечиком 19. Этот заплечик 19 также изогнут уголком вниз для формирования на своем конце полки 19а, под кото рой закрепляется гарпун 18. В варианте исполнения, показанном на фиг.5, фальш-пото лок имеет два натянутых го ризонтально полотна, расположенных в одной плоскости 1, кото рые подвешиваются на одном и том же двойном ребре жесткости 31, закрепленном под потолком 2 или на детали уси ления адекватного сечения. Эта двойная связь 31 имеет верхнюю горизонтальную стенку 32, которая продолжается вниз центральной верти кальной полкой 33, а две другие вертикальные полки 34, 35 большей высоты расположены с обеих сторон центральной вертикальной полки 33 на некотором расстоянии от нее. Центральная верти кальная полка 33 не сет на своем нижнем конце два заплечика ЗЗа, простирающие ся горизонтально с обеих сто рон полки 33, соответственно, в направлении двух полок 34, 35 и служащие для удержания гарпунов 10, составляющи х окаймление двух полотен 1. Две вертикальные полки 34, 35 заканчиваются на своих нижних концах скругленными участками, под которыми проходят полотна 1, как и в случае формы исполнения по фиг.1. Деталь украшения 36 может быть закреплена, например, клипсированием, на нижнем конце центральной полки 33, чтобы закрыть нижний участок ребра жесткости 31, т.е. пространство, заключенное между двумя искривленными участками двух полотен 1. В верхней части ребро жесткости 31 имеет проход 37 в фор ме С, открытый верх, в котором размещается брус 38. Над ребром жесткости 31 простирается пластина горизонтального крепления 39, которая жестко связана с брусом 32 с помощью винтов 41, пе ресекающих пластину крепления 39 и ввинченных в брус 38. Ввин чивание винтов 41 делает пластину крепления 39 жестко связанной с ребром жесткости 31. Эта пласти на крепления 39 прикреплена, в свою очередь, к потолку 2, например, посредством винта 42. На фиг.6 показан вариант исполнения ребра жесткости 31, в котором оно формируется из одной детали; в верхней части пластина крепления 43 фиксируется на потолке с помощью винтов 42. В варианте исполнения, показанном на фиг.7, окаймление полотна 1 выполнено из двойного гарпуна 10 с двумя противоположными ветвями10в, 10с, формирующи ми два крюка, опирающиеся, соответственно, на заплечик 8, предусмотренный на нижнем конце внешней верти кальной полки 5 ребра жесткости 3 в соответствии с рис.1, и на другой заплечик 8а, предусмотренный на нижней части вн утренней верти кальной полки 7 и простирающийся в направлении первого заплечика 8, на том же уровне, что и первый. Крепление полотна 1 выполняется введением двойного гарпуна 10 в промежуток, заключенный между двумя заплечиками 8, 8а. На фиг.8 показано применение ребер жесткости 15 для крепления фальш-потолка, имеющего горизонтальное полотно 1 и наклонную поверхность 1C. В этом случае полотно 1 и наклонная поверхность 1C связаны вместе одним и тем же гарпуном 10, закрепленным на ребре жесткости 15. На фиг.9 показано крепление в углу, образованном двумя стенками, причем вертикальные окаймления 10 двух независимых вертикальных натянутых полотен 13 формируют две фальш-стенки. В этом случае два независимых натянутых полотна 1В прикрепляются, соответственно, их верти кальным окаймлением в фор ме гарпунов 10 к заплечикам, соответственно, 44 и 45 вертикального ребра жесткости 47 в форме уголка. Эти заплечики простираются, соответственно, в направлении двух полок, перпендикулярных ребру жесткости 47 и расположенных на некотором расстоянии от него; они предусмотрены на рычаге 46, выступающем из полки вертикального уголка 47, закрепленного в углу двух стен 4. Отделочная деталь 48 может быть закреплена на ребре жесткости 47 для скрытия его. На фиг. 10 показан вариант исполнения крепления в углу двух стен одного вертикального полотна 1В, составляющего фальш-сте ну в комнате. В этом случае полотно 1 проходит вокруг верти кального прутка 49, который удерживается в ребре жесткости 51 в форме уголка, закрепленного в углу стены. Это ребро жесткости 51 имеет два рычага наклонного типа 52, 53, формирующих заплечики, простирающиеся навстречу друг др угу и внутрь комнаты и образующие между собой сравнительно узкий проход для прутка 49, обеспечивая удер жание этого прутка 49 между ры чагами 52, 53 и уголком 51. В варианте исполнения, показанном на фиг. 11, полый стык, появляющийся на нижней части жесткого ребра 3, перекрывается отделочным воздухом 54, который имеет верхнюю полку 55, простирающуюся вверх, и который вводится между внешней вертикальной полкой 5 ребра жесткости 3 и стенкой 4. Эта полка 55 несет гибкий и упругий язычок 56, простирающий ся вверх и фор мирующий пружину, удерживающую отделочный кожух 54, упруго вве денный в пространство, ограниченное между полкой 5 и стеной 4. Отделочный кожух 54 имеет, кроме того, искривленную нижнюю часть 57, имеющую вид окаймления, которое устанавливает соединение между опорной точкой 11 полотна 1 и стеной 4. В варианте исполнения изобрете ния, показанном на фиг. 13, ребро жесткости 61 имеет внутренний участок, подобный ребру жесткости 3 на рис.1, а верхняя горизонтальная стенка 6 этого вн утреннего участка продолжается го ризонтально в направлении сте ны го ризонталь ной стенкой 62, сое диненной с вер тикальной полкой 63, закрепленной на сте не; продолжение 62 горизонтальной стен ки 6 образуе т вер хнюю стен ку паза в фор ме С, открыто го вниз, кото рый образует рельс с одной или несколькими дорожками скольжения для роликов 64, к кото рым могут бы ть подве шены што ры, карти ны и т.д. Горизонталь ная стен ка 62 может быть пе ресечена о тверстия ми для венти ляции 65. Вариант исполнения ребра жесткости, который показан на фиг. 14, разработан для прикрепления двух полотен, натянутых независимо, а именно - горизонтальное полотно 1А, составляющее фальш-потолок, и вертикальное полотно 1В, составляющее фальш-сте ну. В этом случае гарпун 10 горизонтального полотна 1А крепится на заплечике 8, который, в свою очередь, продолжается вниз вертикальной полкой 66, с которой соединяется горизонтальная полка 67, простирающаяся в направлении вертикальной полки 5 и заканчивается добавочным заплечиком 68, прости рающимся вверх. На этом заплечике закрепляется гарпун 69, простирающий ся внутрь и открытый вниз, который составляет верхнее окаймление верти кального натянутого полотна 1В. На фиг. 15 показан вариант исполнения ребра жесткости по фиг. 14, в кото ром это ребро жесткости имеет под добавочным заплечиком 68 канавку 71, открытую вверх и сое диняющуюся с вертикальной полкой 66. В этой канавке 71 могут располагаться крюки 59 для подвески картин или других объектов. Фиг. 1 Фиг. 2 Фиг. 3 Фиг. 4 Фиг. 6 Фиг. 8 Фиг. 10 Фиг. 5 Фиг. 7 Фиг. 9 Фиг. 11 Фиг. 12 Фиг. 14 Фиг. 13 Фиг. 15 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03
