Вузол з’єднання елементів колесної ніші транспортного засобу

Номер патенту: 2531

Опубліковано: 26.12.1994

Автор: Харківський Генадій Антонович

Завантажити PDF файл.

Формула / Реферат

1. Узел соединения элементов колесной ниши транспортного средства, содержащий сопряженные между собой по фланцу чашку амортизатора с ее основанием и брызговик, образованный отогнутой вниз первой вертикальной стенкой, переходящей в горизонтальную полку, расположенную над колесом, в которой со стороны первой вертикальной стенки выполнено отверстие для размещения чашки с основанием, и второй, отогнутой вверх вертикальной стенкой, при этом горизонтальной полкой и соединенной с ней второй вертикальной стенкой ограничено вокруг чашки пространство для размещения запасного колеса отличающийся тем, что чашка со стороны колесной ниши расположена ниже указанного фланца и прикреплена нижней частью к первой указанной вертикальной стенке, а горизонтальная полка со стороны колесной ниши снабжена усилительным элементом, который соединен с указанной полкой, второй вертикальной стенкой и нижней частью чашки жесткой связью, ограничивая со стороны первой вертикальной стенки замкнутую полость.

2. Узел по п. 1, отличающийся тем, что основание чашки со стороны, противоположной ее фланцу, снабжено кольцевой выштамповкой по форме, соответствующей ободу запасного колеса.

Текст

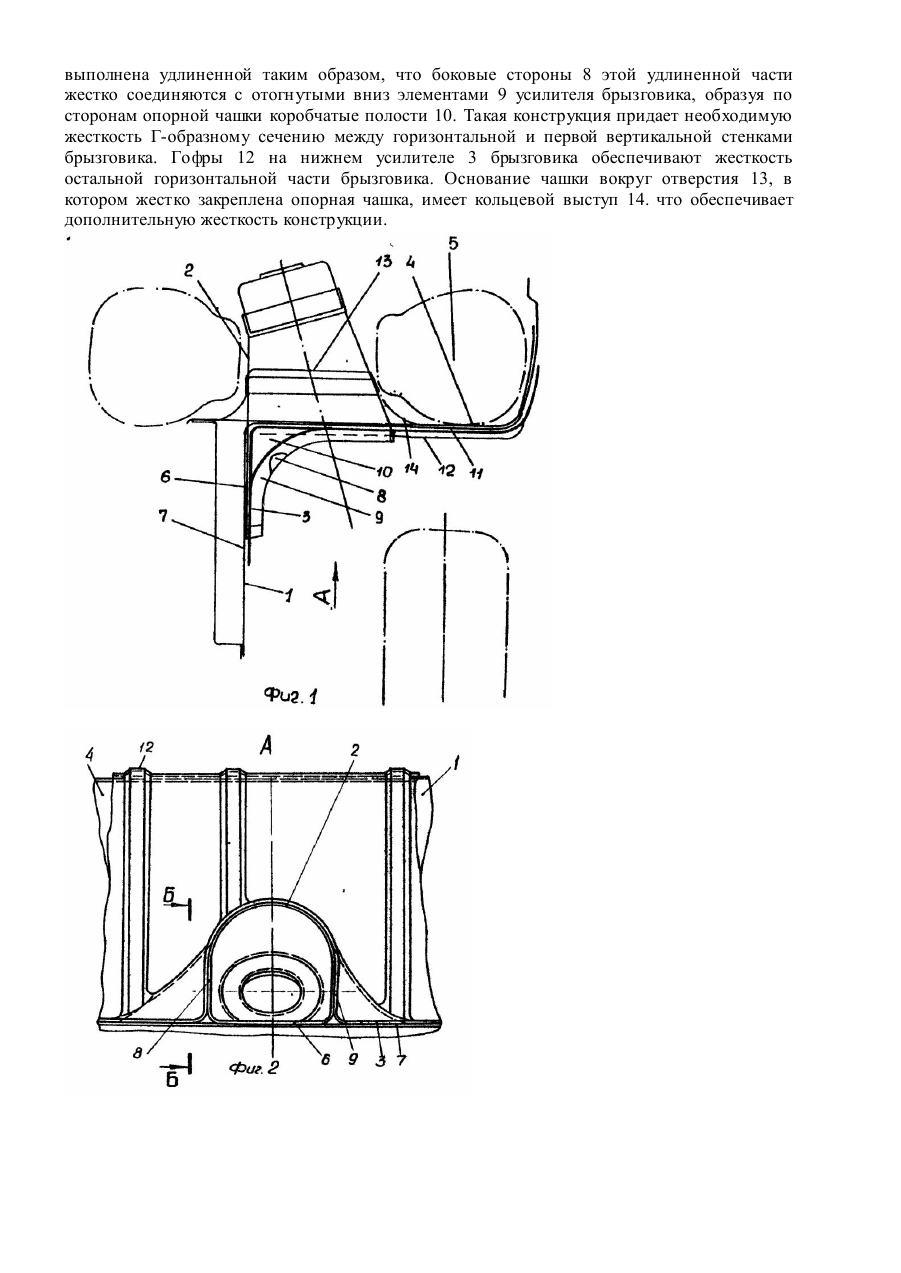

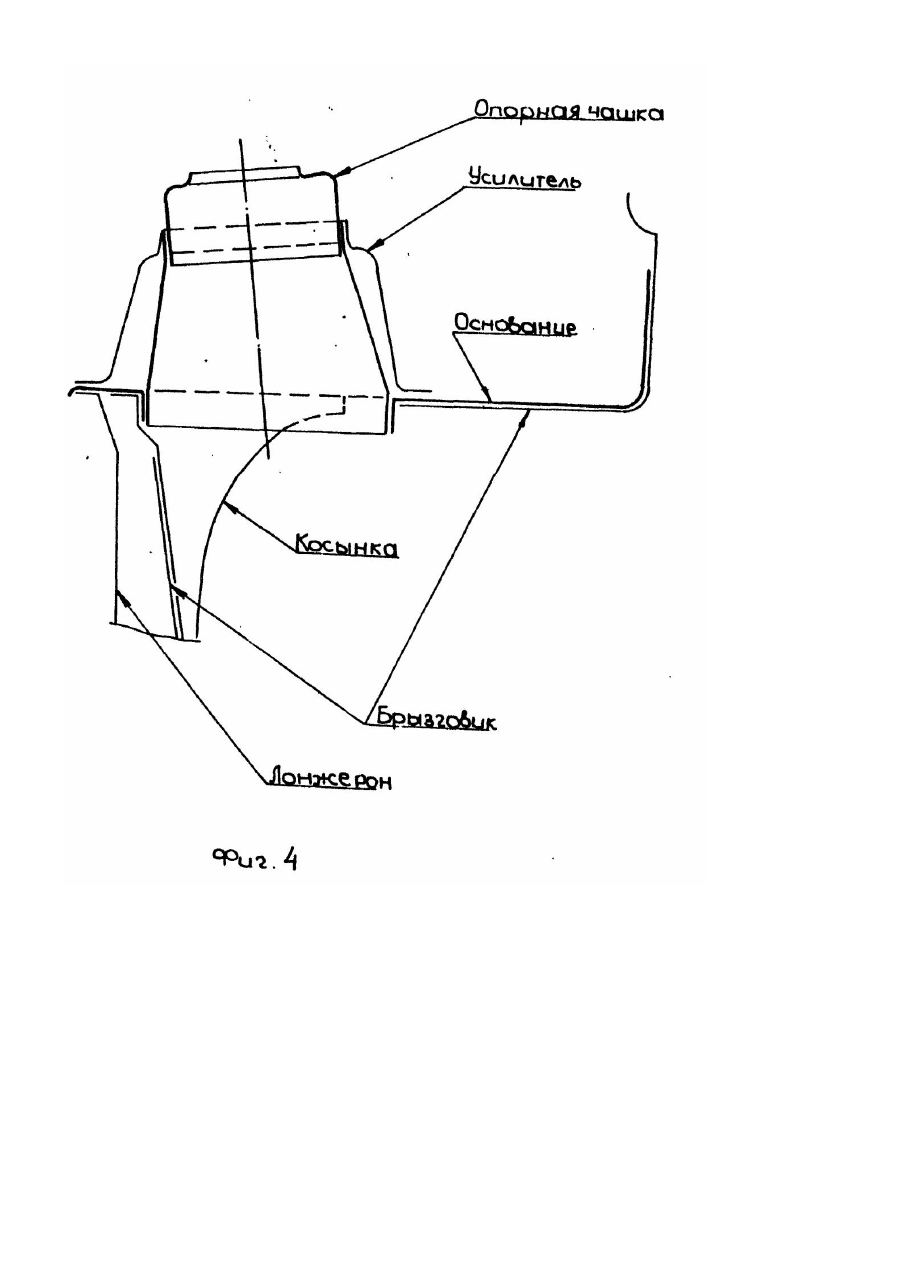

Изобретение относится к транспортному машиностроению, а именно, к узлам соединения элементов колесной ниши. Известен узел соединения элементов колесной ниши автомобиля [1], содержащий опорную чашку амортизатора с ее основанием и брызговик с усилительным элементом, жестко сопряженные между собой так. что вокруг опорной чашки образована свободная зона. В этом устройстве на чашке размещено не "полноценное", а ремонтное колесо, для которого не нужна значительная высота чашки в сравнении с необходимостью разместить обычное запасное колесо, однако конструкция узла ослаблена. К недостаткам этой конструкции следует отнести недостаточную прочность и надежность узла на дорогах с плохим покрытием. Известен также узел соединения колесной ниши [2], в котором жестко соединены между собой опорная чашка с основанием и усилительным элементом и брызговик с первой вертикальной стенкой, отогнутой в низ, горизонтальной полкой, расположенной над колесом, в которой со стороны первой вертикальной стенки выполнено отверстие для размещения чашки с основанием, й которая, соединяясь со второй, отогнутой вверх, вертикальной стенкой, образует вокруг чашки пространство для "полноценного" запасного колеса. Известное устройство обладает существенным недостатком - недостаточной прочностью узла из-за малой жесткости конструктивных сечений в зоне соединения фланца основания чашки, верхней поверхности горизонтальной полки брызговика со стороны первой вертикальной стенки брызговика. В основу изобретения поставлена задача усовершенствования узла соединения Элементов колесной ниши путем повышения жесткости конструктивных сечений в зоне соединения фланца основания чашки и верхней поверхности горизонтальной полки брызговика со стороны первой вертикальной стецки брызговика, что обеспечивает повышение прочности за счет повышения надежности узла. Для решения указанной задачи в узле соединения элементов колесной ниши транспортного средства, содержащем сопряженные между собой по фланцу чашку амортизатора с ее основанием и брызговик, образованный отогнутой вниз первой вертикальной стенкой, переходящей в горизонтальную полку, расположенную над колесом, в которой со стороны первой вертикальной стенки выполнено отверстие для размещения чашки с основанием, и второй, отогнутой вверх вертикальной стенкой при этом горизонтальной полкой и соединенной с ней второй вертикальной стенкой ограничено вокруг чашки пространство для размещения запасного колеса, согласно изобретению чашка со стороны колесной ниши расположена ниже указанного фланца и прикреплена нижней частью к первой указанной вертикальной стенке, а горизонтальная полка со стороны колесной ниши снабжена усилительным элементом, который соединен с указанной полкой, второй вертикальной стенкой и нижней частью чашки жесткой связью, ограничивая со стороны первой вертикальной стенки замкнутую полость. Указанная совокупность существенных признаков обеспечивает равнопрочную конструкцию узла, надежную в эксплуатации, благодаря жесткости конструктивных сечений, а именно: повышение надежности и долговечности узла крепления амортизатора подвески. Сущность изобретения поясняется чертежами, где: на фиг. 1 - схематическое изображение узла в поперечном к оси автомобиля направлении; на фиг, 2 - вид на опорную чашку с прилегающими деталями снизу; на фиг. 3 - сечение по коробчатым (замкнутым) полостям. Узел соединения элементов колесной ниши включает в себя брызговик 1 с опорной чашкой 2 амортизатора, жестко соединенные между собой, с усилителем 3 брызговика и с основанием 4 чашки таким образом, что вокруг опорной чашки образована свободная зона 5 для размещения запасного колеса. Для обеспечения надежности закрепления опорной чашки нижняя ее часть со стороны, примыкающей к первой вертикальной стенке 7 брызговика выполнена удлиненной таким образом, что боковые стороны 8 этой удлиненной части жестко соединяются с отогнутыми вниз элементами 9 усилителя брызговика, образуя по сторонам опорной чашки коробчатые полости 10. Такая конструкция придает необходимую жесткость Г-образному сечению между горизонтальной и первой вертикальной стенками брызговика. Гофры 12 на нижнем усилителе 3 брызговика обеспечивают жесткость остальной горизонтальной части брызговика. Основание чашки вокруг отверстия 13, в котором жестко закреплена опорная чашка, имеет кольцевой выступ 14. что обеспечивает дополнительную жесткость конструкции.
