Кінцева балка рами вантажопідйомного засобу

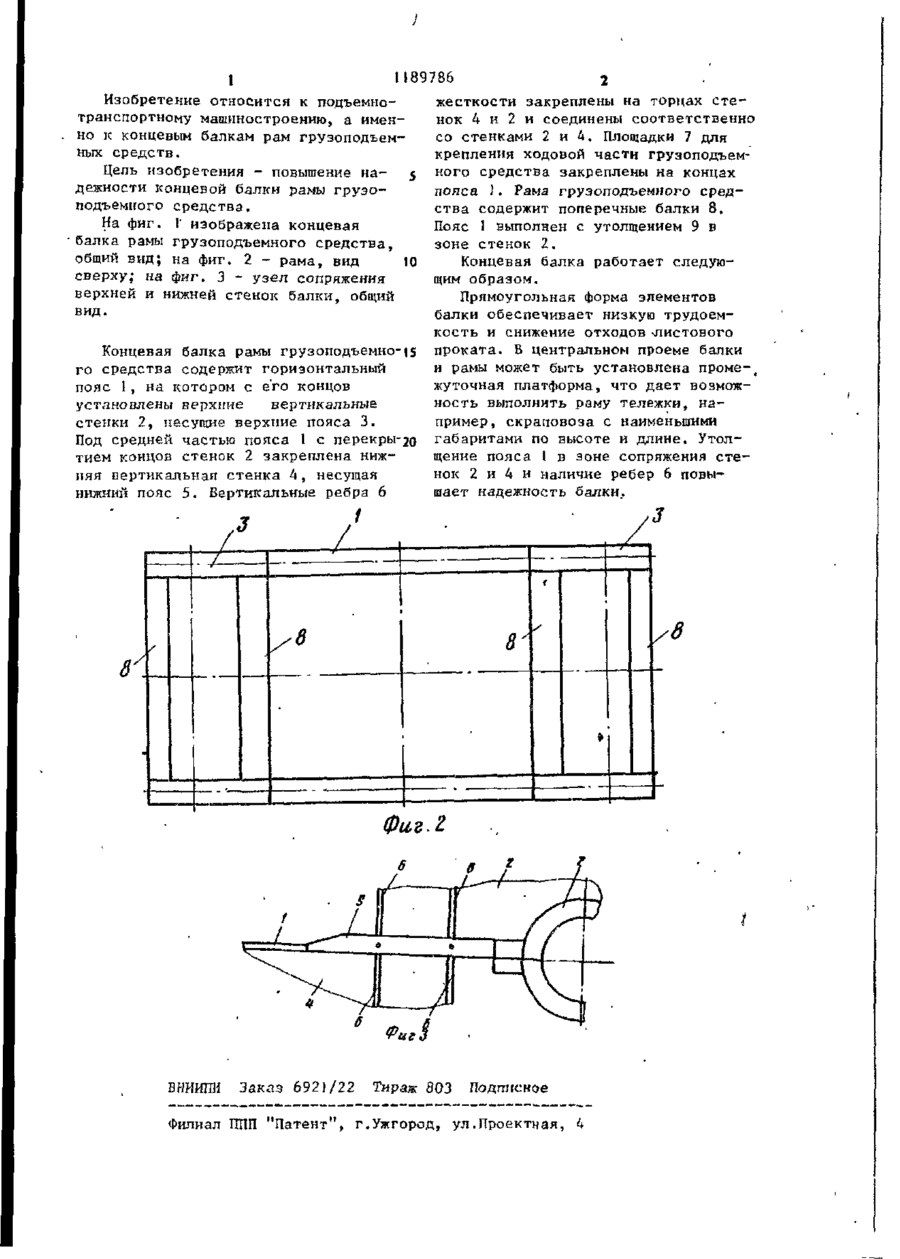

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (19). («И В66С5/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 3656476/29-11 (22) 26.10.83 (46) 07.1 1.85. Бкш. N 41 * (71) Производственное объединение "Ждановтяжмаш" (72) А. В. Мацафей, Я. С. Солок, С. М. Кленин, Г. Л. Сачли и В. Д. Самарин (53) 621.874(088.8) (56) Авторское свидетельство СССР № 586089, кл. В 66 С 5/00, 02.08.76. (54)(57) КОНЦЕВАЯ БАЛКА РАМЫ ГРУЗОПОДЪЕМНОГО СРЕДСТВА, содержащая горизонтальный пояс, на котором с его концов установлены верхние вертикальные стенки, несущие верхние пояса, а под средней частью с перекры 3 7 2 6 тием концов верхних вертикальных стенок закреплена нижняя вертикальная стенка, несущая нижний пояс, вертикальные ребра жесткости, одни из которых соединены с торцами нижней вертикальной стенки и с соответствующими верхними вертикальными стенками, и площадки для крепления ходовой части грузоподъемного средства, закрепленные на концах горизонтального пояса, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, горизонтальный пояс в зоне верхних вертикальных стенок выполнен с утолщением, а другие вертикальные ребра жесткости соединены с торцами верхних вертикальных стенок и нижней вертикальной стенкой. г з ' 7 1189786 Изобретение относится к подъемнотранспортному машиностроению, а именно к концевым балкам рам грузоподъемных средств. Цепь изобретения - повышение надежности концевой балки рамы грузоподъемного средства. На фиг. Г изображена концевая балка рамы грузоподъемного средства, общий вид; на фиг. 2 - рама, вид сверху,- на фиг. 3 - узел сопряжения верхней и нижней стенок балки, общий вид. Концевая балка рамы грузоподъемно"15 го средства содержит горизонтальный пояс 1, на котором с его концов установлены верхние вертикальные стенки 2, несущие верхние пояса 3. Под средней частью пояса 1 с перекры 20 тием концов стенок 2 закреплена нижняя оертикальная стенка 4, несущая нижний пояс 5. Вертикальные ребра 6 жесткости закреплены на торцах стенок 4 и 2 и соединены соответственно со стенками 2 и 4. Площадки 7 для крепления ходовой части грузоподъемного средства закреплены на концах пояса J. Рама грузоподъемного средства содержит поперечные балки 8. Пояс 1 выполнен с утолщением 9 в зоне стенок 2. Концевая балка работает следующим образом. Прямоугольная форма элементов балки обеспечивает низкую трудоемкость и снижение отходов листового проката. В центральном проеме балки и рамы может быть установлена проме-, жуточная платформа, что дает возможность выполнить раму тележки, например, скраповоза с наименьшими габаритами по высоте и длине. Утолщение пояса 1 в зоне сопряжения стенок 2 и 4 и наличие ребер 6 повышает надежность балки. 8 в 8 8 Фиг. 2 ВИИИПИ Заказ 6921/22 Филиал П Ш "Патент", Т Тираж 803 Подписное г.Ужгород, ул.Проектная, h
