Спосіб намотування хімічної нитки

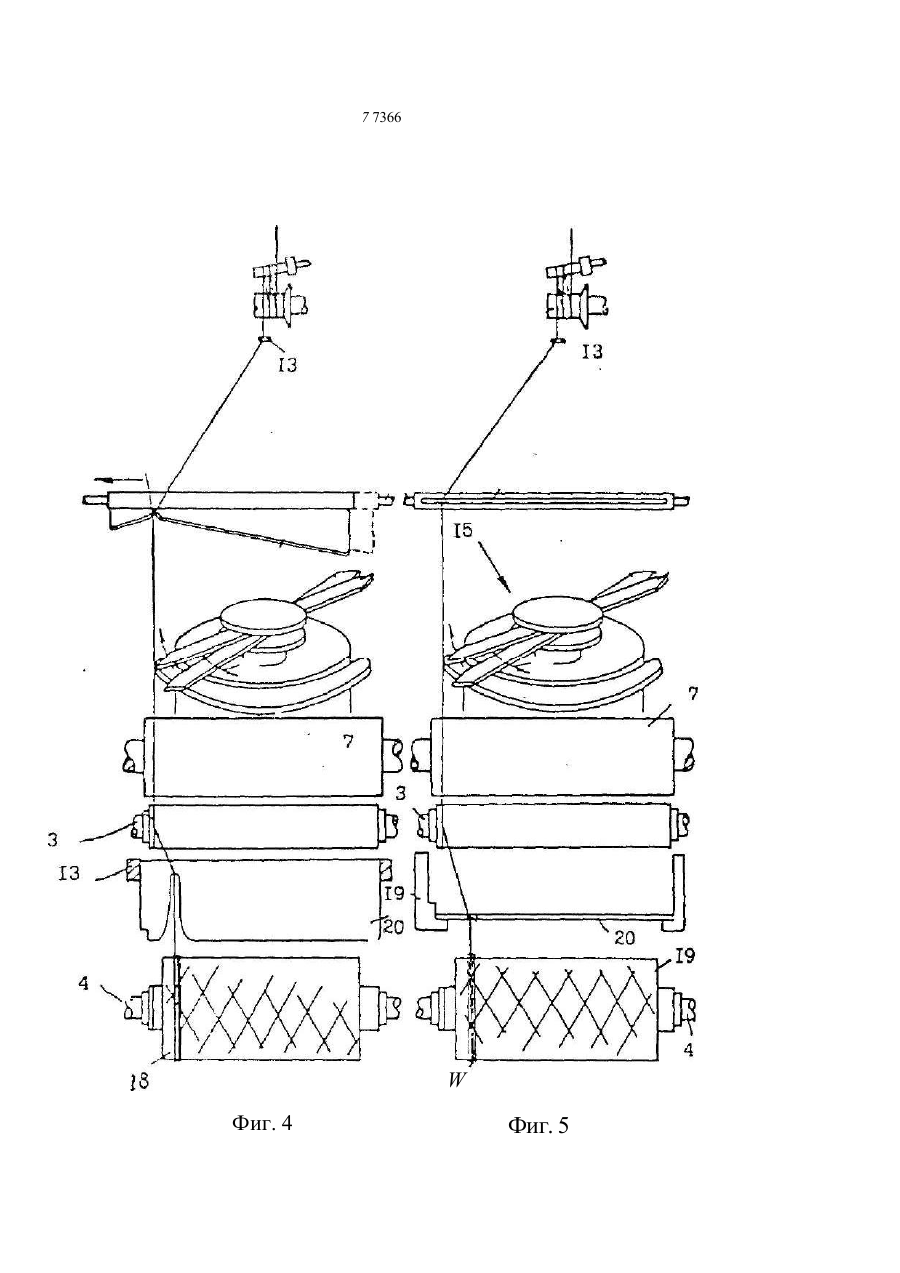

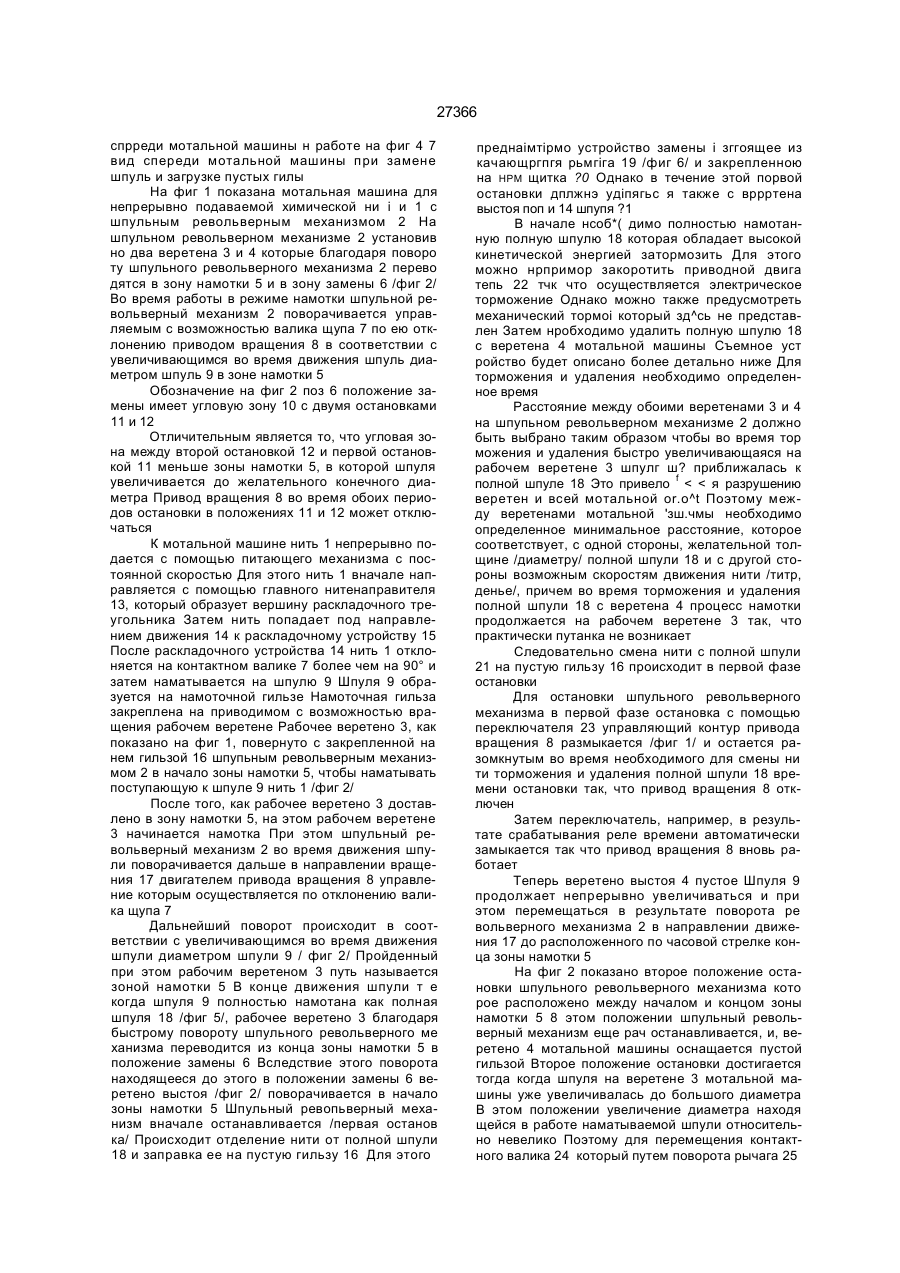

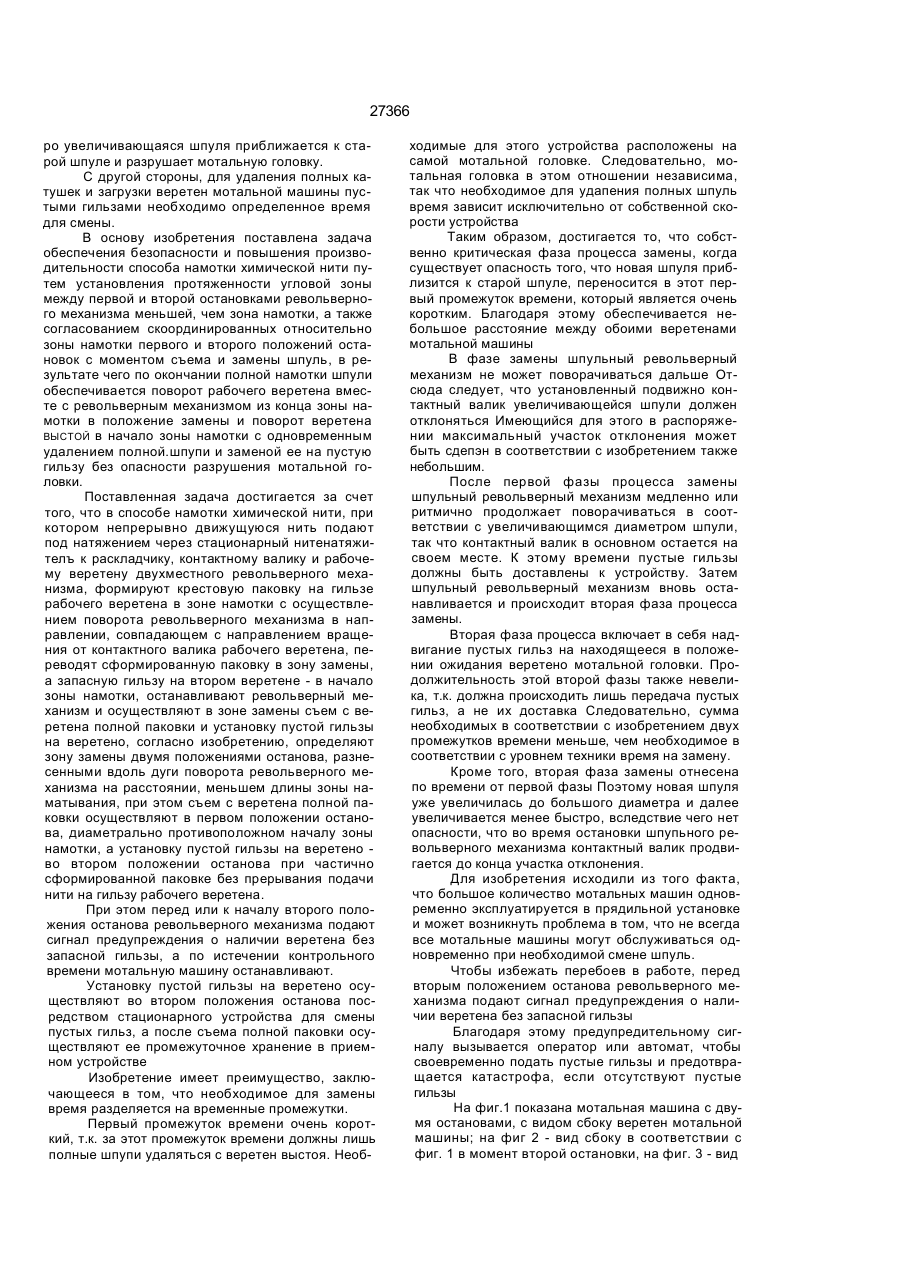

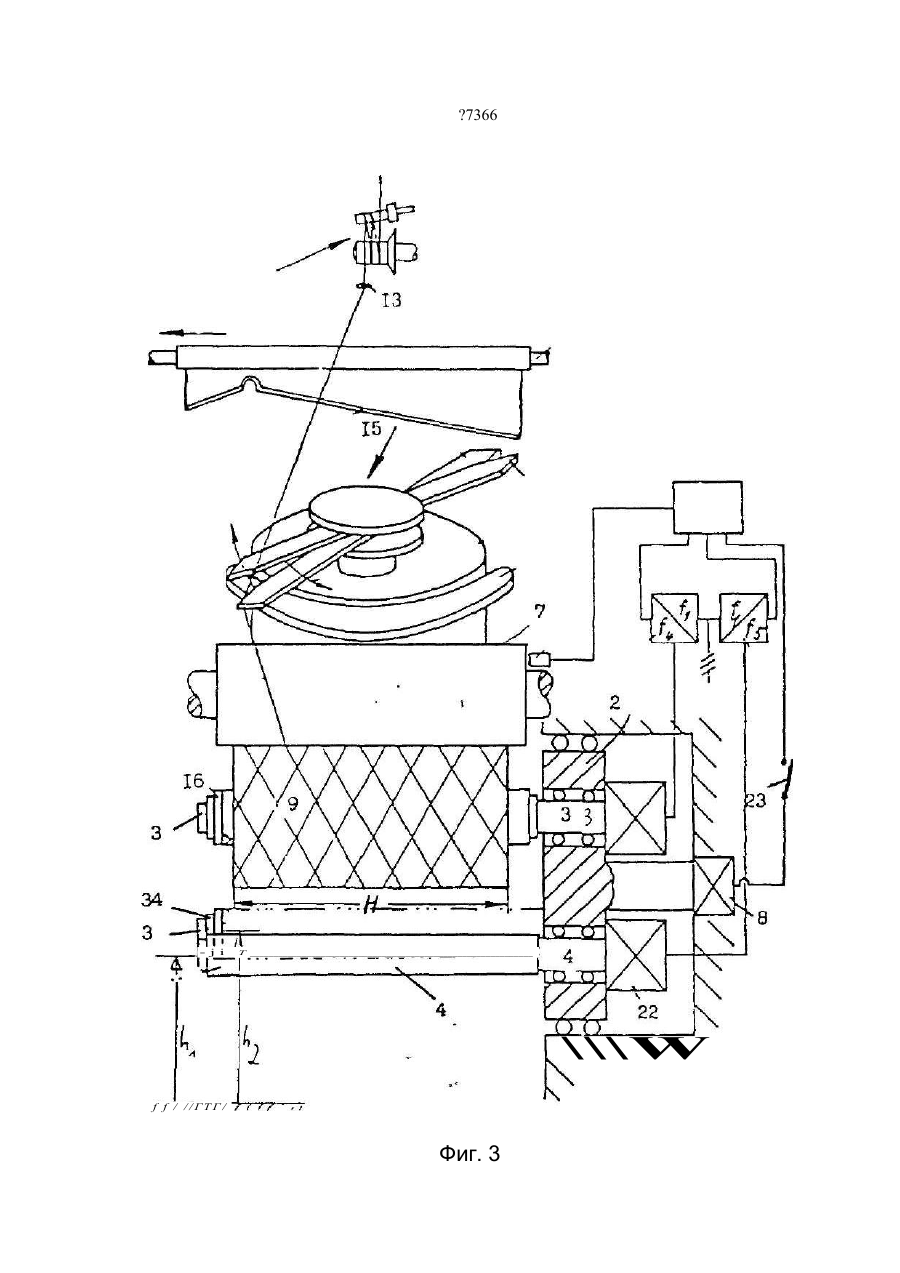

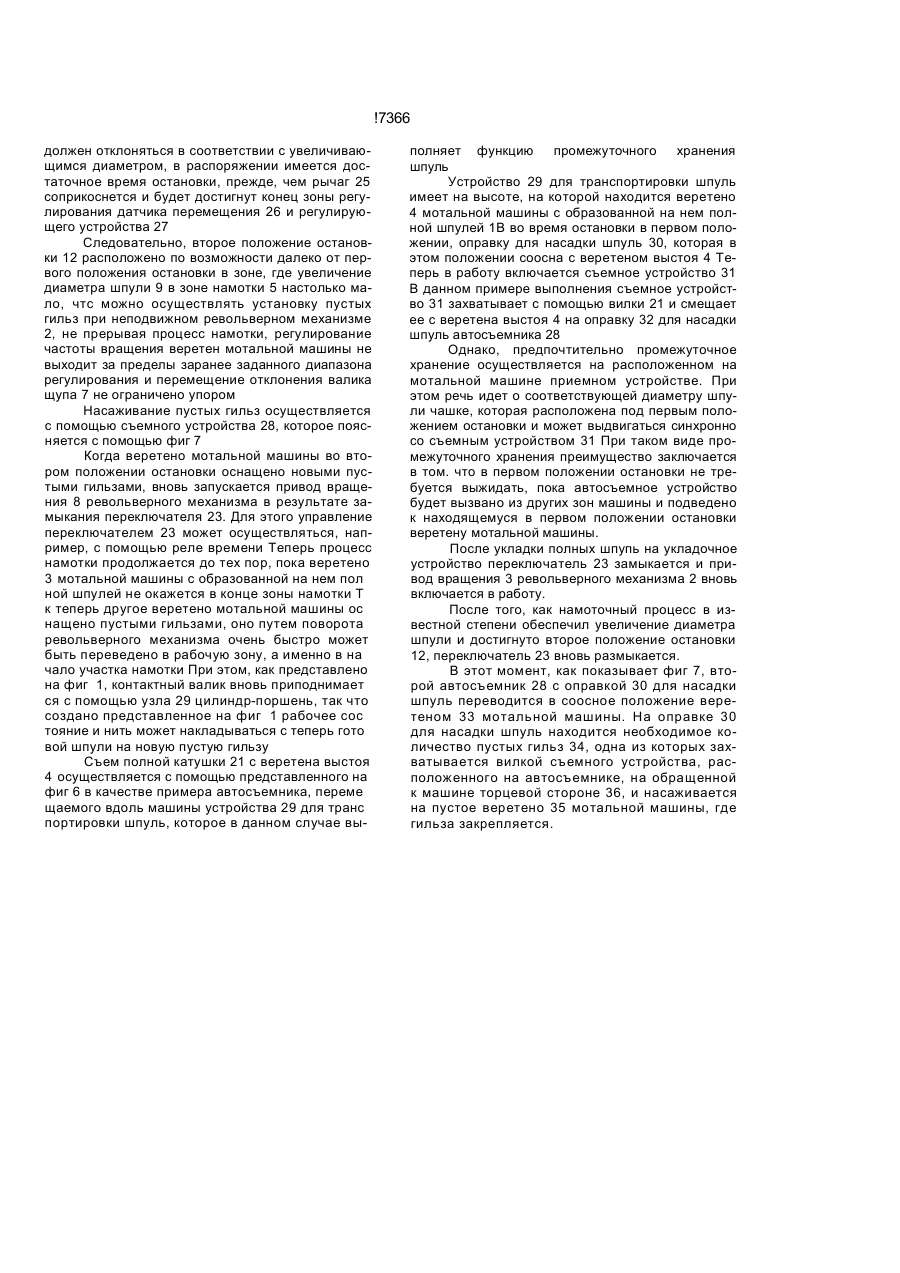

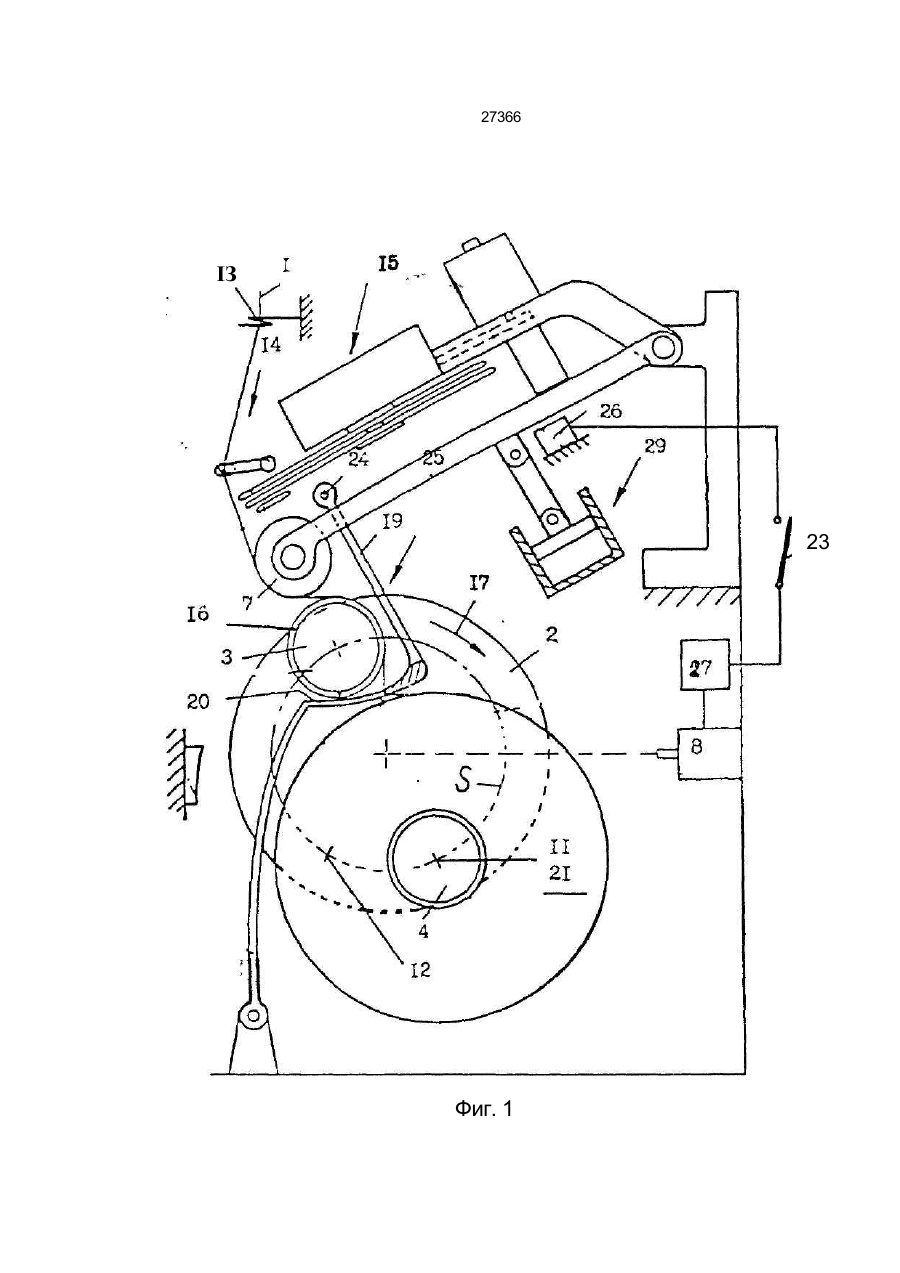

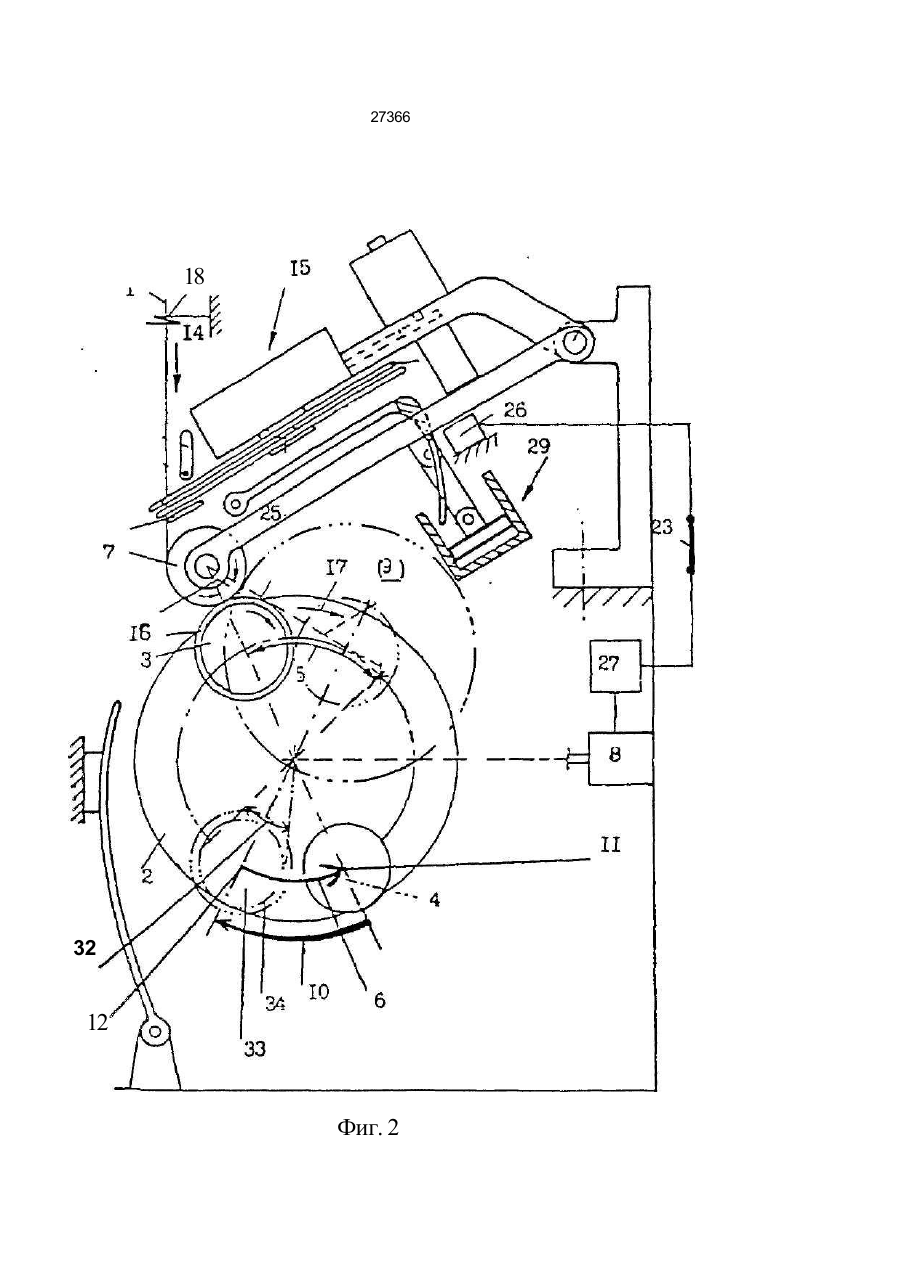

1 Способ намотки химической нити, при кото ром непрерывно движущуюся нить подают под на тяжением через стационарный нитенатяжитель к раскладчику, контактному валику и рабочему ве ретену двухместного револьверного механизма, формируют крестовую паковку на гильзе рабочего веретена в зоне намотки с осуществлением пово рота револьверного механизма в направлении, совпадающем с направлением вращения от кон тактного валика рабочего веретена, переводят сформированную паковку в зону замены, а запас ную гильзу на втором веретене - в начало зоны намотки, останавливают револьверный механизм и осуществляют в зоне замены съем с веретена полной паковки и установку пустой гильзы на веретено, отличающийся тем, что определяют зону замены двумя положениями останова, разнесенными вдоль дуги поворота револьверного механизма на расстоянии, меньшем длины зоны наматывания, при этом съем с веретена полной паковки осуществляют в первом положении останова, диаметрально противоположном началу зоны намотки, а установку пустой гильзы на веретено - во втором положении останова при частично сформированной паковке без прерывания подачи нити на гильзу рабочего веретена 2 Способ по п 1, отличающийся тем, что перед или к началу второго положения останова револь верного механизма подают сигнал предупрежде ния о наличии веретена без запасной гильзы 3 Способ по п 1, отличающийся тем, что по ис течении контрольного времени мотальную маши ну останавливают 4 Способ по п 1, отличающийся тем, что уста новку пустой гильзы на веретено осуществляют во втором положения останова посредством стацио нарного устройства для смены пустых гильз 5 Способ по п 1, отличающийся тем, что после съема полной паковки осуществляют ее промежу точное хранение в приемном устройстве СМ О (О со со Изобретение касается способа намотки химической нити на мотальной машине В качестве прототипа заявляемого изобретения принят способ намотки химической нити, при котором непрерывно движущуюся нить подают под натяжением через стационарный нитенатяжитель к раскладчику, контактному валику и рабочему веретену двухместного механизма, формируют крестовую паковку на гильзе рабсиего веретена в зоне намотки с осуществлением поворота револьверного механизма в направлении, совпадающем с направлением вращения от контактного валка рабочего веретена, переводят сформированную паковку в зону замены, а запасную гильзу на втором веретене - в начало зоны намотки, останавливают револьверный механизм и осуществляют в зоне замены съем с веретена полной паковки и установку пустой гильзы на веретено (1) Способ осуществляется на мотальной машине, которая имеет шпульный револьверный механизм с двумя веретенами, которые попеременно, а именно путем поворота шпульного револьверного механизма переводятся в зону намотки и в положение смены Находящееся в зоне намотки веретено мотальной машины называется рабочим веретеном, а находящееся в зоне смены веретено мотальной машины называется веретеном выстоя В такой мотальной машине в конце пути полные шпули должны сниматься с веретена выстоя и заменяться на новые пустые гильзы, тк нить продолжает подаваться непрерывно В шпульном револьверном механизме стремятся к компактной конструкции Это означает, что оба веретена мотальной машины должны быть сдвинуты настолько близко, насколько это возможно. Поэтому существует опасность того, что быст 27366 ро увеличивающаяся шпуля приближается к старой шпуле и разрушает мотальную головку. С другой стороны, для удаления полных катушек и загрузки веретен мотальной машины пустыми гильзами необходимо определенное время для смены. В основу изобретения поставлена задача обеспечения безопасности и повышения производительности способа намотки химической нити путем установления протяженности угловой зоны между первой и второй остановками револьверного механизма меньшей, чем зона намотки, а также согласованием скоординированных относительно зоны намотки первого и второго положений остановок с моментом съема и замены шпуль, в результате чего по окончании полной намотки шпули обеспечивается поворот рабочего веретена вместе с револьверным механизмом из конца зоны намотки в положение замены и поворот веретена ВЫСТОЙ в начало зоны намотки с одновременным удалением полной.шпупи и заменой ее на пустую гильзу без опасности разрушения мотальной головки. Поставленная задача достигается за счет того, что в способе намотки химической нити, при котором непрерывно движущуюся нить подают под натяжением через стационарный нитенатяжителъ к раскладчику, контактному валику и рабочему веретену двухместного револьверного механизма, формируют крестовую паковку на гильзе рабочего веретена в зоне намотки с осуществлением поворота револьверного механизма в направлении, совпадающем с направлением вращения от контактного валика рабочего веретена, переводят сформированную паковку в зону замены, а запасную гильзу на втором веретене - в начало зоны намотки, останавливают револьверный механизм и осуществляют в зоне замены съем с веретена полной паковки и установку пустой гильзы на веретено, согласно изобретению, определяют зону замены двумя положениями останова, разнесенными вдоль дуги поворота револьверного механизма на расстоянии, меньшем длины зоны наматывания, при этом съем с веретена полной паковки осуществляют в первом положении останова, диаметрально противоположном началу зоны намотки, а установку пустой гильзы на веретено во втором положении останова при частично сформированной паковке без прерывания подачи нити на гильзу рабочего веретена. При этом перед или к началу второго положения останова револьверного механизма подают сигнал предупреждения о наличии веретена без запасной гильзы, а по истечении контрольного времени мотальную машину останавливают. Установку пустой гильзы на веретено осуществляют во втором положения останова посредством стационарного устройства для смены пустых гильз, а после съема полной паковки осуществляют ее промежуточное хранение в приемном устройстве Изобретение имеет преимущество, заключающееся в том, что необходимое для замены время разделяется на временные промежутки. Первый промежуток времени очень короткий, т.к. за этот промежуток времени должны лишь полные шпупи удаляться с веретен выстоя. Необ ходимые для этого устройства расположены на самой мотальной головке. Следовательно, мотальная головка в этом отношении независима, так что необходимое для удапения полных шпуль время зависит исключительно от собственной скорости устройства Таким образом, достигается то, что собственно критическая фаза процесса замены, когда существует опасность того, что новая шпуля приблизится к старой шпуле, переносится в этот первый промежуток времени, который является очень коротким. Благодаря этому обеспечивается небольшое расстояние между обоими веретенами мотальной машины В фазе замены шпульный револьверный механизм не может поворачиваться дальше Отсюда следует, что установленный подвижно контактный валик увеличивающейся шпули должен отклоняться Имеющийся для этого в распоряжении максимальный участок отклонения может быть сдепэн в соответствии с изобретением также небольшим. После первой фазы процесса замены шпульный револьверный механизм медленно или ритмично продолжает поворачиваться в соответствии с увеличивающимся диаметром шпули, так что контактный валик в основном остается на своем месте. К этому времени пустые гильзы должны быть доставлены к устройству. Затем шпульный револьверный механизм вновь останавливается и происходит вторая фаза процесса замены. Вторая фаза процесса включает в себя надвигание пустых гильз на находящееся в положении ожидания веретено мотальной головки. Продолжительность этой второй фазы также невелика, т.к. должна происходить лишь передача пустых гильз, а не их доставка Следовательно, сумма необходимых в соответствии с изобретением двух промежутков времени меньше, чем необходимое в соответствии с уровнем техники время на замену. Кроме того, вторая фаза замены отнесена по времени от первой фазы Поэтому новая шпуля уже увеличилась до большого диаметра и далее увеличивается менее быстро, вследствие чего нет опасности, что во время остановки шпупьного револьверного механизма контактный валик продвигается до конца участка отклонения. Для изобретения исходили из того факта, что большое количество мотальных машин одновременно эксплуатируется в прядильной установке и может возникнуть проблема в том, что не всегда все мотальные машины могут обслуживаться одновременно при необходимой смене шпуль. Чтобы избежать перебоев в работе, перед вторым положением останова револьверного механизма подают сигнал предупреждения о наличии веретена без запасной гильзы Благодаря этому предупредительному сигналу вызывается оператор или автомат, чтобы своевременно подать пустые гильзы и предотвращается катастрофа, если отсутствуют пустые гильзы На фиг.1 показана мотальная машина с двумя остановами, с видом сбоку веретен мотальной машины; на фиг 2 - вид сбоку в соответствии с фиг. 1 в момент второй остановки, на фиг. 3 - вид 27366 спрреди мотальной машины н работе на фиг 4 7 вид спереди мотальной машины при замене шпуль и загрузке пустых гилы На фиг 1 показана мотальная машина для непрерывно подаваемой химической ни і и 1 с шпульным револьверным механизмом 2 На шпульном револьверном механизме 2 установив но два веретена 3 и 4 которые благодаря поворо ту шпульного револьверного механизма 2 перево дятся в зону намотки 5 и в зону замены 6 /фиг 2/ Во время работы в режиме намотки шпульной револьверный механизм 2 поворачивается управляемым с возможностью валика щупа 7 по ею отклонению приводом вращения 8 в соответствии с увеличивающимся во время движения шпуль диаметром шпуль 9 в зоне намотки 5 Обозначение на фиг 2 поз 6 положение замены имеет угловую зону 10 с двумя остановками 11 и 12 Отличительным является то, что угловая зона между второй остановкой 12 и первой остановкой 11 меньше зоны намотки 5, в которой шпуля увеличивается до желательного конечного диаметра Привод вращения 8 во время обоих периодов остановки в положениях 11 и 12 может отключаться К мотальной машине нить 1 непрерывно подается с помощью питающего механизма с постоянной скоростью Для этого нить 1 вначале направляется с помощью главного нитенаправителя 13, который образует вершину раскладочного треугольника Затем нить попадает под направлением движения 14 к раскладочному устройству 15 После раскладочного устройства 14 нить 1 отклоняется на контактном валике 7 более чем на 90° и затем наматывается на шпулю 9 Шпуля 9 образуется на намоточной гильзе Намоточная гильза закреплена на приводимом с возможностью вращения рабочем веретене Рабочее веретено 3, как показано на фиг 1, повернуто с закрепленной на нем гильзой 16 шпупьным револьверным механизмом 2 в начало зоны намотки 5, чтобы наматывать поступающую к шпуле 9 нить 1 /фиг 2/ После того, как рабочее веретено 3 доставлено в зону намотки 5, на этом рабочем веретене 3 начинается намотка При этом шпульный револьверный механизм 2 во время движения шпули поворачивается дальше в направлении вращения 17 двигателем привода вращения 8 управление которым осуществляется по отклонению валика щупа 7 Дальнейший поворот происходит в соответствии с увеличивающимся во время движения шпули диаметром шпули 9 / фиг 2/ Пройденный при этом рабочим веретеном 3 путь называется зоной намотки 5 В конце движения шпули т е когда шпуля 9 полностью намотана как полная шпуля 18 /фиг 5/, рабочее веретено 3 благодаря быстрому повороту шпульного револьверного ме ханизма переводится из конца зоны намотки 5 в положение замены 6 Вследствие этого поворота находящееся до этого в положении замены 6 веретено выстоя /фиг 2/ поворачивается в начало зоны намотки 5 Шпульный ревопьверный механизм вначале останавливается /первая останов ка/ Происходит отделение нити от полной шпули 18 и заправка ее на пустую гильзу 16 Для этого преднаімтірмо устройство замены і зггоящее из качающргпгя рьмгіга 19 /фиг 6/ и закрепленною на НРМ щитка ?0 Однако в течение этой порвой остановки дплжнэ удіпягьс я также с вррртена выстоя поп и 14 шпупя ?1 В начале нсоб*( димо полностью намотанную полную шпулю 18 которая обладает высокой кинетической энергией затормозить Для этого можно нрпримор закоротить приводной двига тепь 22 тчк что осуществляется электрическое торможение Однако можно также предусмотреть механический тормоі который зд^сь не представлен Затем нробходимо удалить полную шпулю 18 с веретена 4 мотальной машины Съемное уст ройство будет описано более детально ниже Для торможения и удаления необходимо определенное время Расстояние между обоими веретенами 3 и 4 на шпупьном револьверном механизме 2 должно быть выбрано таким образом чтобы во время тор можения и удаления быстро увеличивающаяся на рабочем веретене 3 шпулг ш? приближалась к полной шпуле 18 Это привело f < < я разрушению веретен и всей мотальной or.o^t Поэтому между веретенами мотальной 'зш.чмы необходимо определенное минимальное расстояние, которое соответствует, с одной стороны, желательной толщине /диаметру/ полной шпули 18 и с другой стороны возможным скоростям движения нити /титр, денье/, причем во время торможения и удаления полной шпули 18 с веретена 4 процесс намотки продолжается на рабочем веретене 3 так, что практически путанка не возникает Следовательно смена нити с полной шпули 21 на пустую гильзу 16 происходит в первой фазе остановки Для остановки шпульного револьверного механизма в первой фазе остановка с помощью переключателя 23 управляющий контур привода вращения 8 размыкается /фиг 1/ и остается разомкнутым во время необходимого для смены ни ти торможения и удаления полной шпули 18 времени остановки так, что привод вращения 8 отключен Затем переключатель, например, в результате срабатывания реле времени автоматически замыкается так что привод вращения 8 вновь работает Теперь веретено выстоя 4 пустое Шпуля 9 продолжает непрерывно увеличиваться и при этом перемещаться в результате поворота ре вольверного механизма 2 в направлении движения 17 до расположенного по часовой стрелке конца зоны намотки 5 На фиг 2 показано второе положение остановки шпульного револьверного механизма кото рое расположено между началом и концом зоны намотки 5 8 этом положении шпульный револьверный механизм еще рач останавливается, и, веретено 4 мотальной машины оснащается пустой гильзой Второе положение остановки достигается тогда когда шпуля на веретене 3 мотальной машины уже увеличивалась до большого диаметра В этом положении увеличение диаметра находя щейся в работе наматываемой шпули относительно невелико Поэтому для перемещения контактного валика 24 который путем поворота рычага 25 !7366 должен отклоняться в соответствии с увеличивающимся диаметром, в распоряжении имеется достаточное время остановки, прежде, чем рычаг 25 соприкоснется и будет достигнут конец зоны регулирования датчика перемещения 26 и регулирующего устройства 27 Следовательно, второе положение остановки 12 расположено по возможности далеко от первого положения остановки в зоне, где увеличение диаметра шпули 9 в зоне намотки 5 настолько мало, чтс можно осуществлять установку пустых гильз при неподвижном револьверном механизме 2, не прерывая процесс намотки, регулирование частоты вращения веретен мотальной машины не выходит за пределы заранее заданного диапазона регулирования и перемещение отклонения валика щупа 7 не ограничено упором Насаживание пустых гильз осуществляется с помощью съемного устройства 28, которое поясняется с помощью фиг 7 Когда веретено мотальной машины во втором положении остановки оснащено новыми пустыми гильзами, вновь запускается привод вращения 8 револьверного механизма в результате замыкания переключателя 23. Для этого управление переключателем 23 может осуществляться, например, с помощью реле времени Теперь процесс намотки продолжается до тех пор, пока веретено 3 мотальной машины с образованной на нем пол ной шпулей не окажется в конце зоны намотки Т к теперь другое веретено мотальной машины ос нащено пустыми гильзами, оно путем поворота револьверного механизма очень быстро может быть переведено в рабочую зону, а именно в на чало участка намотки При этом, как представлено на фиг 1, контактный валик вновь приподнимает ся с помощью узла 29 цилиндр-поршень, так что создано представленное на фиг 1 рабочее сос тояние и нить может накладываться с теперь гото вой шпули на новую пустую гильзу Съем полной катушки 21 с веретена выстоя 4 осуществляется с помощью представленного на фиг 6 в качестве примера автосъемника, переме щаемого вдоль машины устройства 29 для транс портировки шпуль, которое в данном случае вы полняет функцию промежуточного хранения шпуль Устройство 29 для транспортировки шпуль имеет на высоте, на которой находится веретено 4 мотальной машины с образованной на нем полной шпулей 1В во время остановки в первом положении, оправку для насадки шпуль 30, которая в этом положении соосна с веретеном выстоя 4 Теперь в работу включается съемное устройство 31 В данном примере выполнения съемное устройство 31 захватывает с помощью вилки 21 и смещает ее с веретена выстоя 4 на оправку 32 для насадки шпуль автосъемника 28 Однако, предпочтительно промежуточное хранение осуществляется на расположенном на мотальной машине приемном устройстве. При этом речь идет о соответствующей диаметру шпули чашке, которая расположена под первым положением остановки и может выдвигаться синхронно со съемным устройством 31 При таком виде промежуточного хранения преимущество заключается в том. что в первом положении остановки не требуется выжидать, пока автосъемное устройство будет вызвано из других зон машины и подведено к находящемуся в первом положении остановки веретену мотальной машины. После укладки полных шпупь на укладочное устройство переключатель 23 замыкается и привод вращения 3 револьверного механизма 2 вновь включается в работу. После того, как намоточный процесс в известной степени обеспечил увеличение диаметра шпули и достигнуто второе положение остановки 12, переключатель 23 вновь размыкается. В этот момент, как показывает фиг 7, второй автосъемник 28 с оправкой 30 для насадки шпуль переводится в соосное положение веретеном 33 мотальной машины. На оправке 30 для насадки шпуль находится необходимое количество пустых гильз 34, одна из которых захватывается вилкой съемного устройства, расположенного на автосъемнике, на обращенной к машине торцевой стороне 36, и насаживается на пустое веретено 35 мотальной машины, где гильза закрепляется. 27366 ІЗ 23 Фиг. 1 27366 18 32 12 Фиг. 2 ?7366 - j і T ____________________________________________________________ \\\W f f / //ГТГ / Фиг. 3 7 7366 W Фиг. 4 Фиг. 5 27366 28 W —— ' \ b-rf 35 12 34 33 h. / / / f f f У У У /V / / Фиг. 6 27366 с II n u. __ _ _ ~n— — —* — — — — —_—-J / / / / / / / / ' 19 ІІ' Фиг. 7 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 10 // /
