Пристрій для намотування секцій рулонних коденсаторів
Номер патенту: 16484
Опубліковано: 29.08.1997
Автори: Марусяк Дмитро Григорович, Кропанцев Валентин Антонович, Полевнічий Генадій Григорович, Єднак Леонід Леонтійович
Формула / Реферат
Устройство для намотки секций рулонных конденсаторов, содержащее установленные на основании смоточные шпиндели с рулонами лент фольги и бумаги, механизмы подачи и отрезки лент и намоточную оправку с механизмом ее вращательного и осевого перемещения, отличающееся тем, что, с целью повышения производительности в работе, оно снабжено зубчатой рейкой и механизмом возвратно-поступательного перемещения намоточной оправки, выполненным в виде размещенной на основании каретки, направляющих и регулируемых упоров, причем каретка установлена на направляющих с возможностью взаимодействия с регулируемыми упорами, зубчатая рейка установлена на основании с возможностью возвратно-поступательного перемещения, а намоточная оправка закреплена на каретке с возможностью взаимодействия с зубчатой рейкой.
Текст

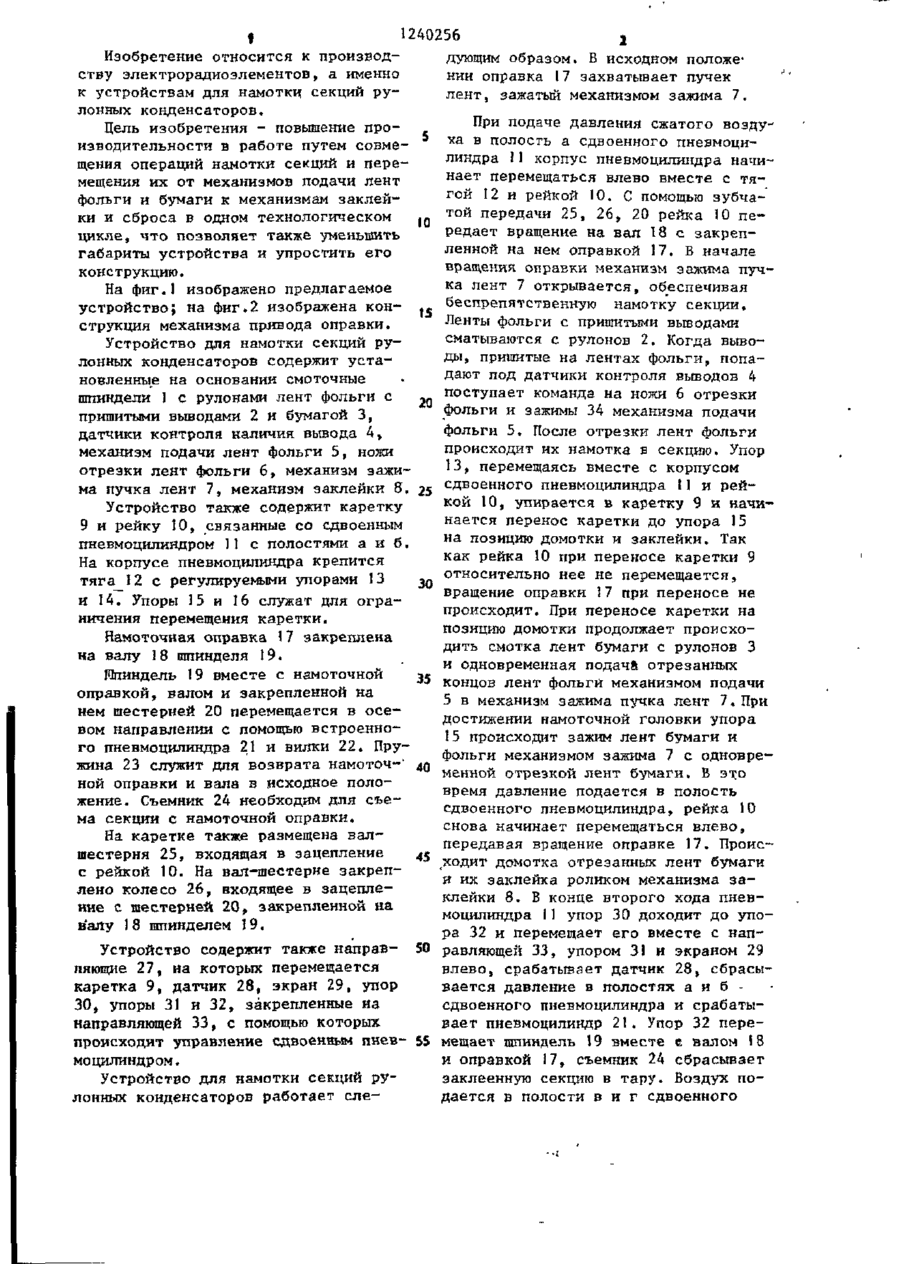

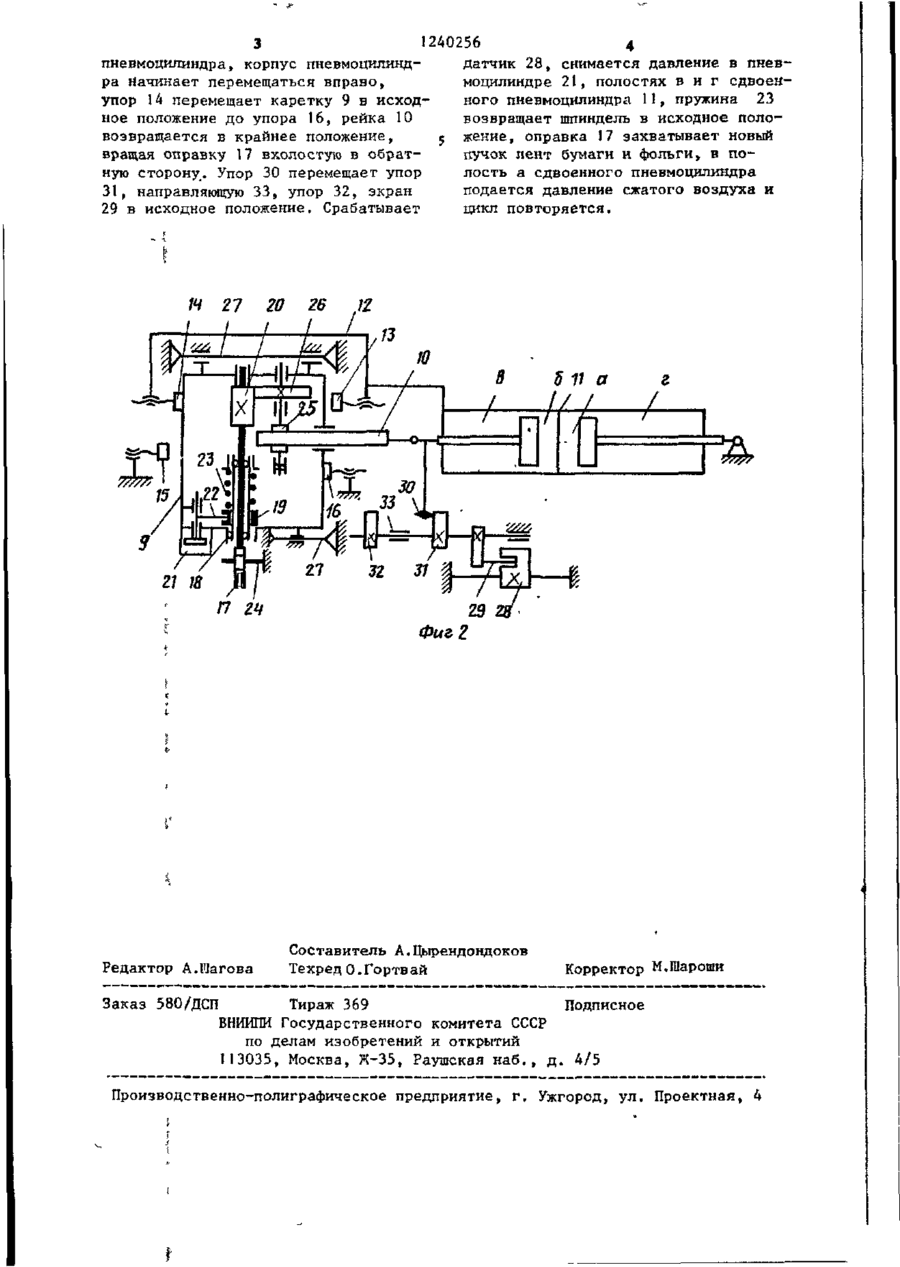

УСТРОЙСТВО ДЛЯ НАМОТКИ СЕКЦИЙ РУЛОННЫХ КОНДЕНСАТОРОВ, содержащее установленные на основании смоточные шпиндели с рулонами лент фольги и бумаги, механизмы подачи и отрезки лент и намоточную оправку с механизмом ее вращательного и осевого перемещения, о т л и ч а ю щ е е с я тем, что, с целью повышения про изводительности в работе, о],и снабже но зубчатой рейкой и механизмом возвратно поступательного перемещения намоточной оправки, выполненным в вн де размещенной па основании каретки, направляющих и регулируемых упоров, причем каретка установлена на направ ляющих с возможностью взаимодействия с регулируемыми упорами, зубчатая рейка установлена на основании с воз можностью возвратно поступательного перемещения, а намоточная оправка закреплена на каретке с возможностью взаимодействия с зубчатой рейкой. С 1240256 Изобретение относится к производдующим образом. В исходном положеству электрорадиоэлементов, а именно нии оправка 17 захватывает пучек к устройствам для намотки секций рулент, зажатый механизмом зажима 7. лонных конденсаторов. При подаче давления сжатого воздуЦель изобретения - повышение проха в полость а сдвоенного пневмоциизводительности в работе путем совмелиндра 1 1 корпус пневмоцилиндра начищения операций намотки секций и перенает перемещаться влево вместе с тямещения их от механизмов подачи лент гой 12 и рейкой 10. С помощью зубчафольги и бумаги к механизмам заклейтой передачи 25, 26, 20 рейка 10 пеки и сброса в одном технологическом редает вращение на вал 18 с закрепцикле, что позволяет также уменьшить ленной на нем оправкой 17. Б начале габариты устройства и упростить его вращения оправки механизм зажима пучконструкцию. ка лент 7 открывается, обеспечивая На фиг.1 изображено предлагаемое беспрепятственную намотку секции. устройство; на фиг.2 изображена конЛенты фольги с пришитыми выводами струкция механизма привода оправки. сматываются с рулонов 2. Когда вывоУстройство для намотки секций руды, пришитые на лентах фольги, попалонных конденсаторов содержит устадают под датчики контроля выводов 4 новленные на основании смоточные поступает команда на ножи 6 отрезки шпиндели 1 с рулонами лент фольги с 20 фольги и зажимы 34 механизма подачи пришитыми выводами 2 и бумагой 3, фольги 5. После отрезки лент фольги датчики контроля наличия вывода 4, происходит их намотка в секцию. Упор механизм подачи лент фольги 5, ножи 13, перемещаясь вместе с корпусом отрезки лент фольги 6, механизм зажисдвоенного пневмоцилиндра 11 и рейма пучка лент 7, механизм заклейки 8. 25 кой 10, упирается в каретку 9 и начиУстройство также содержит каретку нается перенос каретки до упора 15 9 и рейку 10, связанные со сдвоенным на позицию домотки и заклейки. Так пневмоцилиндром 11 с полостями а и б. как рейка 10 при переносе каретки 9 На корпусе пневмоцилиндра крепится относительно нее не перемещается, тяга 12 с регулируемыми упорами 13 вращение оправки 17 при переносе не и 14. Упоры 3 5 и 16 служат для ограпроисходит. При переносе каретки на ничения перемещения каретки. позицию домотки продолжает происхоНамоточная оправка \7 закреплена дить смотка лент бумаги с рулонов 3 на валу 18 шпинделя 19. и одновременная подача отрезанных Шпиндель 19 вместе с намоточной 35 концов лент фольги механизмом подачи 5 в механизм зажима пучка лент 7, При оправкой, валом и закрепленной на достижении намоточной головки упора нем шестерней 20 перемещается в осе15 происходит зажим лент бумаги и вом направлении с помощью встроеннофольги механизмом зажима 7 с одноврего пневмоцилиндра 21 и вилки 22. Пружина 23 служит для возврата намоточ-' 40 менной отрезкой лент бумаги. В это время давление подается в полость ной оправки и вала в исходное полосдвоенного пневмоцилиндра, рейка 10 жение. Съемник 24 необходим для съеснова начинает перемещаться влево, ма секции с намоточной оправки. передавая вращение оправке 17. ПроисНа каретке также размещена валходит домотка отрезанных лент бумаги шестерня 25, входящая в зацепление и их заклейка роликом механизма зас рейкой 10. На вал-шестерне закрепклейки 8. В конце второго хода пневлено колесо 26, входящее в зацеплемоцилиндра і 1 упор 30 доходит до упоние с шестерней 20, закрепленной на ра 32 и перемещает его вместе с напв'алу 1 8 шпинделем 19. равляющей 33, упором 31 и экраном 29 Устройство содержит также направ- 50 влево, срабатывает датчик 28, сбрасыляющие 27, на которых перемещается вается давление в полостях а и б каретка 9, датчик 28, экран 29, упор сдвоенного пневмоцилиндра и срабаты30, упоры 31 и 32, закрепленные на вает пневмоцилиндр 21. Упор 32 перенаправляющей 33, с помощью которых происходит управление сдвоенным пнев- 55 мещает шпиндель 19 вместе с валом 18 моцилиндром. и оправкой 17, съемник 24 сбрасывает Устройство для намотки секций рузаклеенную секцию в тару. Воздух полонных конденсаторов работает еледается в полости в и г сдвоенного 1240256 4 датчик 28, снимается давление в пневпневмоцилиндра, корпус пневмоцилиндмоцилиндре 21, полостях в и г сдвоенра начинает перемещаться вправо» ного пневмоцилиндра 11, пружина 23 упор 14 перемещает каретку 9 в исходвозвращает шпиндель в исходное полоное положение до упора 16, рейка 10 жение, оправка 17 захватывает новый возвращается в крайнее положение, пучок лент бумаги и фольги, в повращая оправку 17 вхолостую в обратлость а сдвоенного пневмоцилиндра ную сторону. Упор 30 перемещает упор подается давление сжатого воздуха и 31, направляющую 33, упор 32, экран цикл повторяется. 29 в исходное положение. Срабатывает 14 27 i Редактор А.Шагова Заказ 580/ДСП 20 f 26 f 12 / Составитель А.Цырендондоков Техред О.Гортвай Корректор М.Шароши Тираж 369 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, К-35, Раушская наб. , д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for section winding of roll condensers
Автори англійськоюYednak Leonid Leontiiovych, Polevnichyi Henadii Hryhorovych, Marusiak Dmytro Hryhorovych, Kropantsev Valentyn Antonovych
Назва патенту російськоюУстройство для намотки секций рулонных конденсаторов
Автори російськоюЕднак леонид Леонтьевич, Полевничий Геннадий Григорьевич, Марусяк Дмитрий Григорьевич, Кропанцев Валентин Антонович
МПК / Мітки
МПК: H01G 13/02
Мітки: пристрій, рулонних, коденсаторів, намотування, секцій
