Шпуля до верстату для тороідального намотування
Номер патенту: 2904
Опубліковано: 26.12.1994
Формула / Реферат

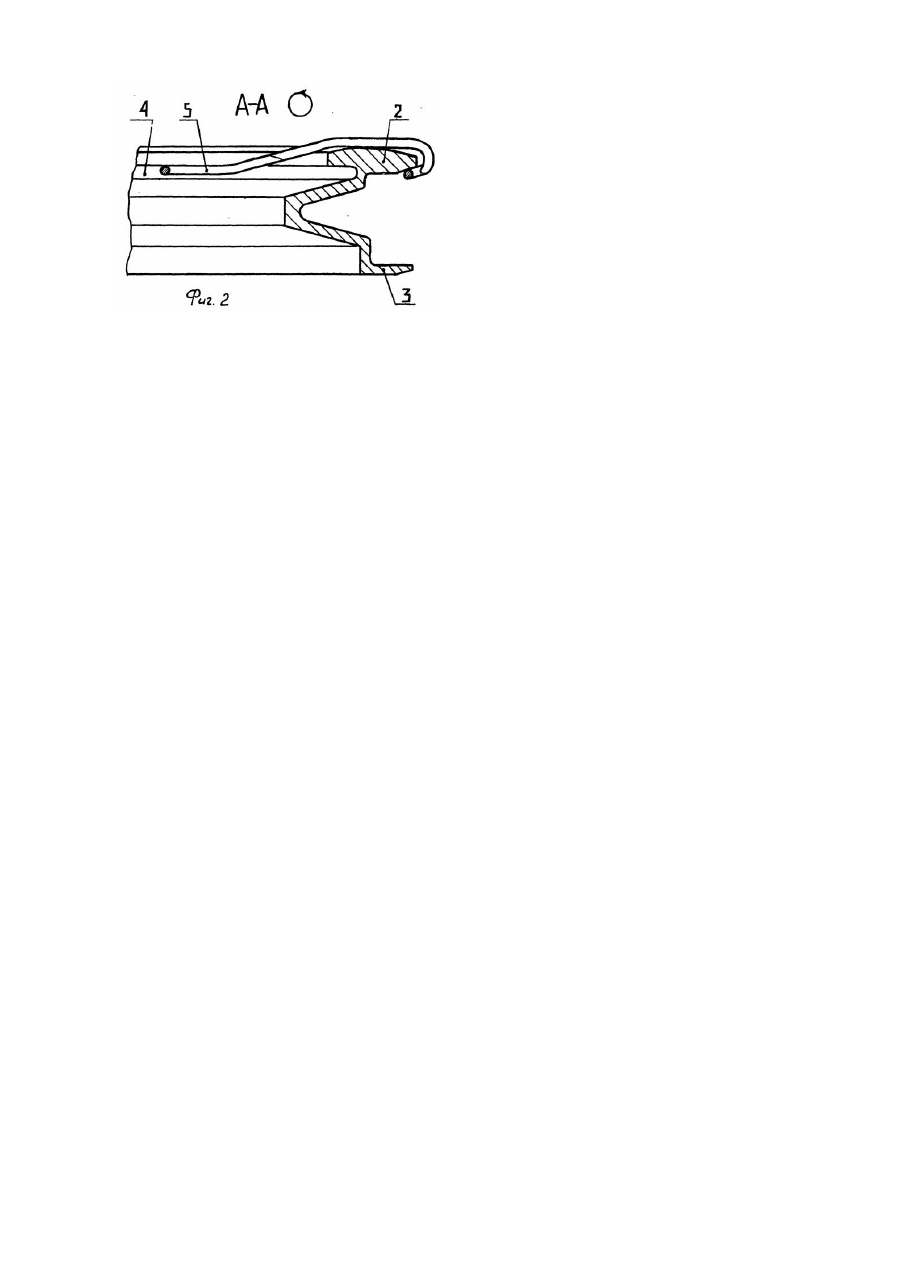

Шпуля к станку для тороидальной намотки, содержащая магазин с ребордами и кольцевой проточкой, охватывающей одну из реборд проводосьемник с элементом для направления провода и двумя упругими элементами, размещенными в кольцевой проточке магазина, отличающаяся тем, что проводосъемник выполнен в виде О-образной скобы из упругой проволоки, а элемент для направления провода выполнен в виде петли на одной из боковых полок скобы.
Текст
Изобретение относится к технологическому оборудованию для изготовления электрических катушек, конкретно, к станкам для намотки тороидальных сердечников, используемых преимущественно в электротехнической промышленности. Известна шпуля к станку для тороидальной намотки, включающая кольцевой магазин и проводосъемник [1]. Используемый в этой шпуле проводосъемник имеет сложную конструкцию, что приводит к значительному увеличению инерционных масс и требует снижение скорости намотки. Известна также шпуля к станку для тороидальной намотки, содержащая магазин с ребордами и кольцевой проточкой, охватывающий одн у из реборд проводосьемник с элементом для направления провода и двумя другими элементами, размещенными в кольцевой проточке магазина [2]. В процессе работы этой шпули из-за значительных сил трения между опорными поверхностями проводосъемника и профильной ребордой магазина ухудшаются условия перемещения проводосъемника, повышается его инерционность, что в конечном итоге приводит к снижению качества намотки. В основу изобретения поставлена задача усовершенствования шпули к станку для тороидальной намотки путем выполнения проводосъемника в виде П-образной скобы из упругой проволоки, чем обеспечивается снижение его массы и сил трения между опорными поверхностями проводосъемника и профильной ребордой магазина и улучшается качество намотки за счет снижения вытяжки провода, а также повышается скорость намотки. Поставленная задача решается тем, что в шпуле к станку для тороидальной намотки, содержащей магазин с ребордами и кольцевой проточкой, охватывающий одну из реборд проводосьемник с элементом для направления провода и двумя упругими элементами, размещенными в кольцевой проточке магазина, согласно изобретению, проводосъемник выполнен в виде П-образной скобы из упругой проволоки, а элемент для направления провода выполнен в виде петли на одной из боковых полок скобы. Выполнение проводосьемника с элементом для направления провода из упругой проволоки значительно снижает его массу и суммарную площадь его контакта с профильной ребордой магазина до пределов их линейного и точечного контакта в Опорных местах поверхностей. Это позволяет до минимума снизить силу трения между проводосъемником и магазином. Сущность изобретения поясняется чертежами, где: на фиг. 1 изображена шпуля к станку для тороидальной намотки: на фиг. 2 - разрез по А-А фиг. 1. Шпуля содержит магазин 1 с ребордами 2 и 3 и кольцевой проточкой 4, охватывающей реборду 2, а также проводосьемник 5 с элементом 6 для направления провода и двумя упругими элементами 7 и 8, размещенными в кольцевой проточке магазина. Проводосъемник 5 выполнен в виде П-образной скобы из упругой проволоки круглого сечения, а элемент 6 для направления провода выполнен в виде петли на одной из боковых полок П-образной скобы. Шпуля работает следующим образом. Конец запаса провода в магазине 1 заводится в выполненный в виде петли элемент 6 проводосьемника 5, надежно удерживающимся на магазине за счет действия упругих сил П-образной скобы и упруги х элементов 7 и 8. В процессе намотки незначительный по массе Проводосъемник 5 свободно движется по поверхности соответствующей реборды 2 магазина 1 обеспечивая при этом качественную намотку проводу.
ДивитисяДодаткова інформація
Назва патенту англійськоюSpool for a toroidal winding machine
Автори англійськоюZaverach Yaroslav Antonovych, Tykhyi Volodymyr Petrovych
Назва патенту російськоюШпуля к станку для тороидальной намотки
Автори російськоюЗаверач Ярослав Антонович, Тихий Владимир Петрович
МПК / Мітки
МПК: H01F 41/06
Мітки: намотування, верстату, тороідального, шпуля
