Покрівельний щит для похилих дахів

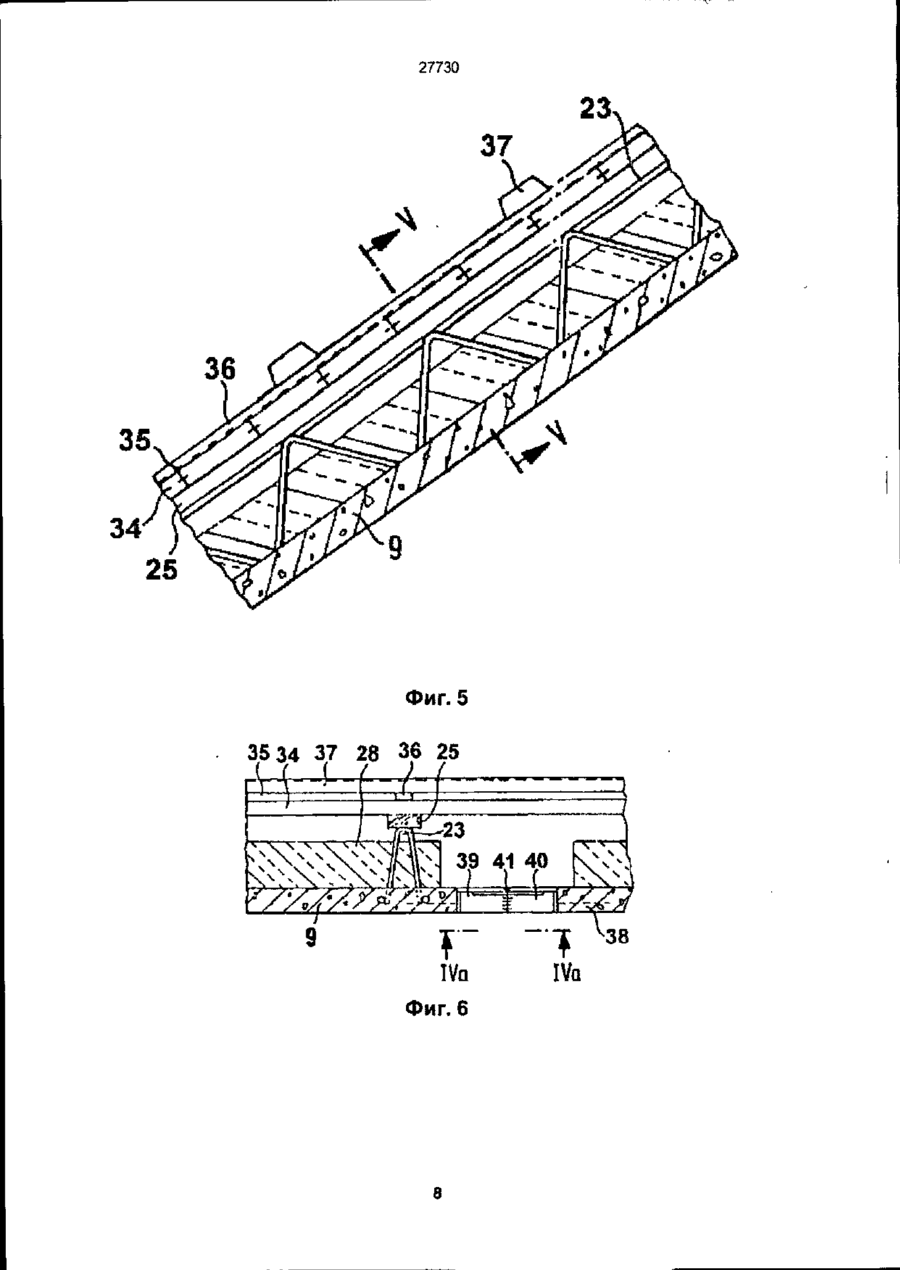

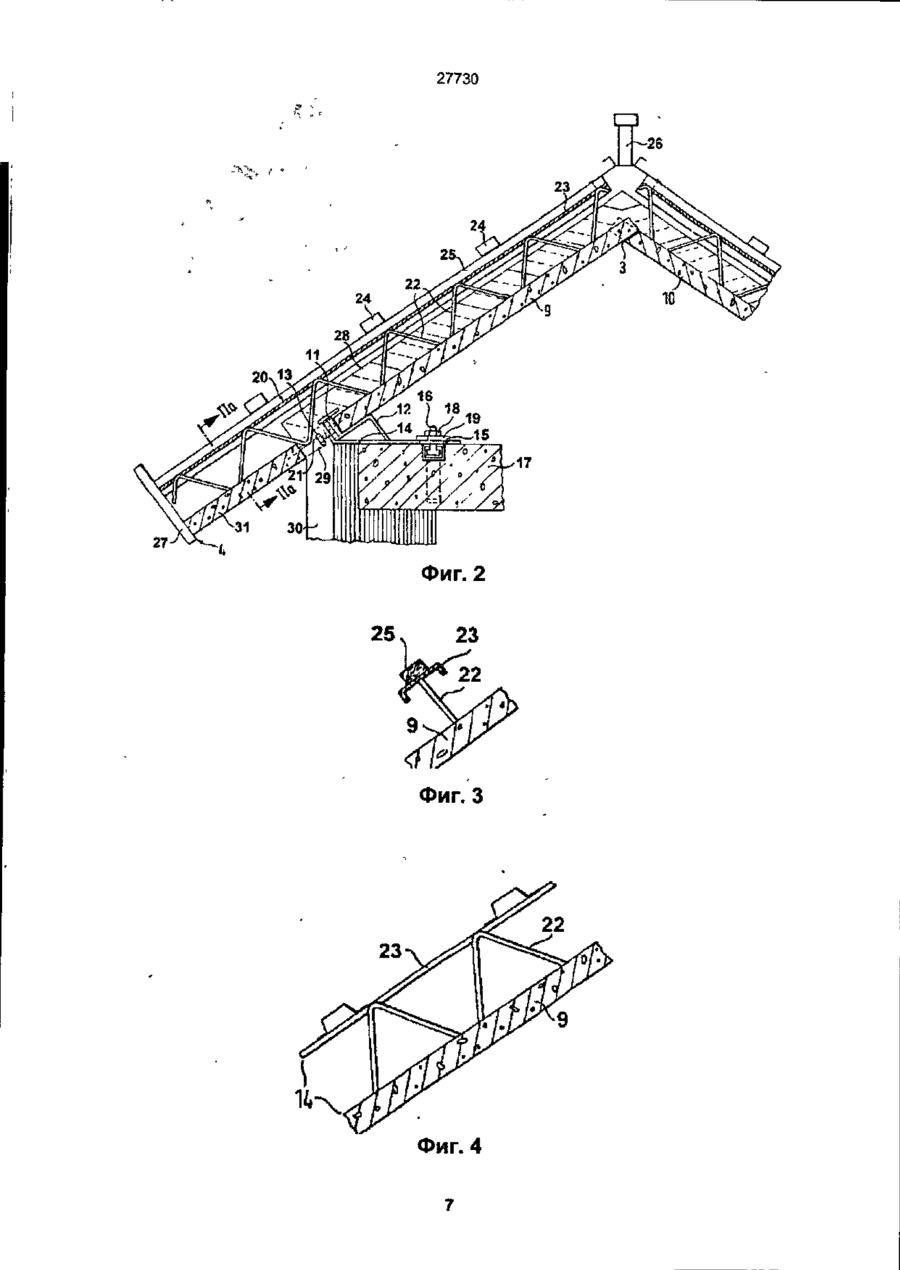

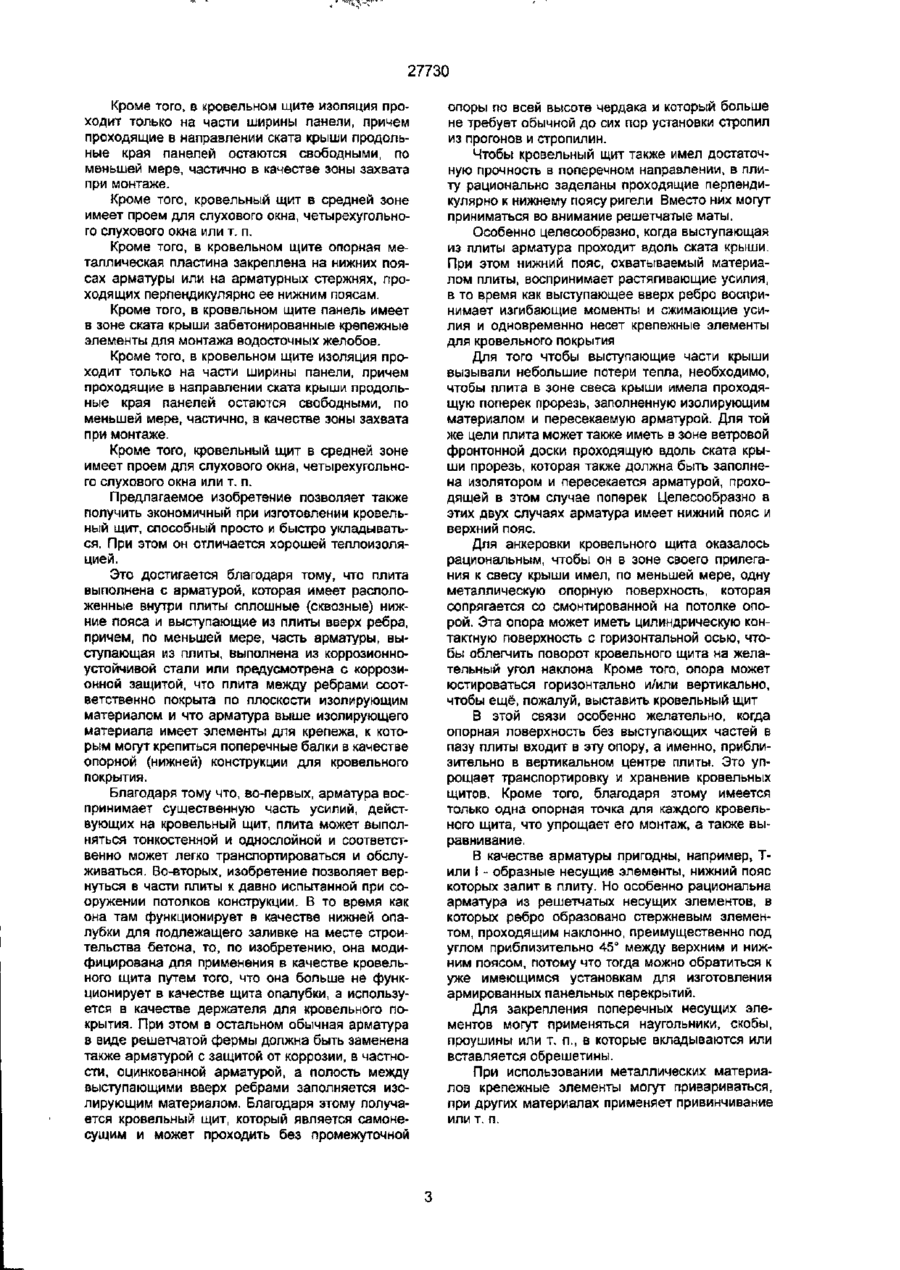

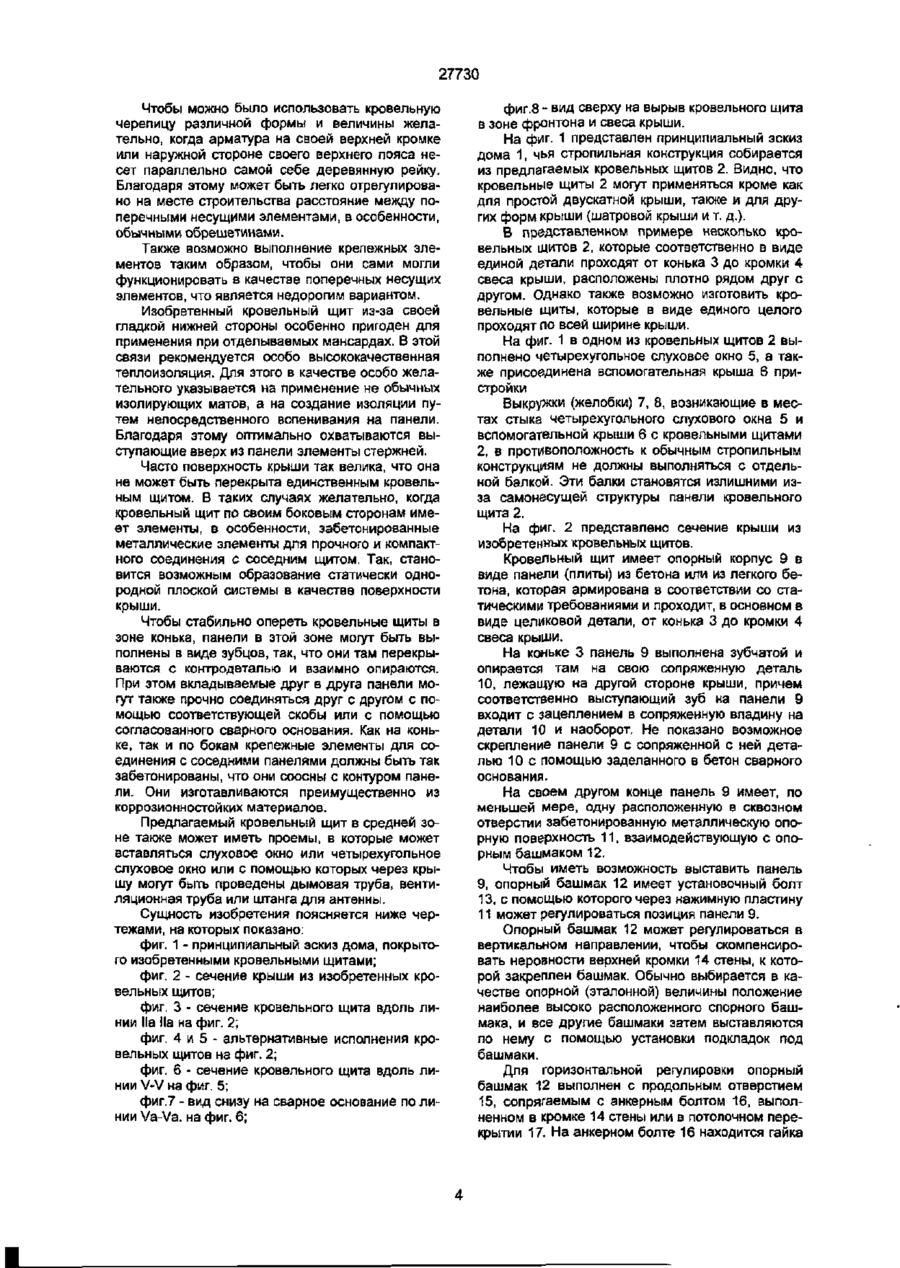

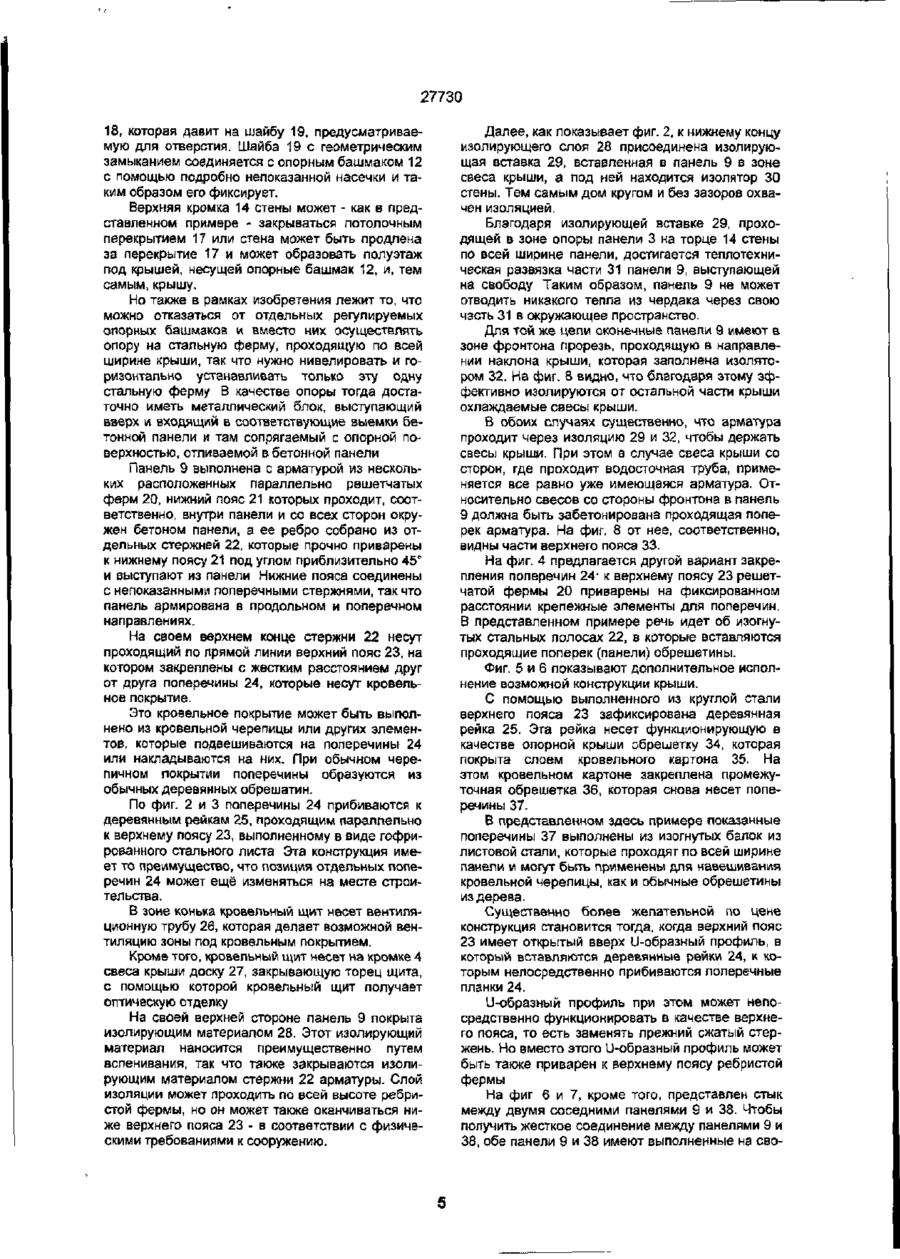

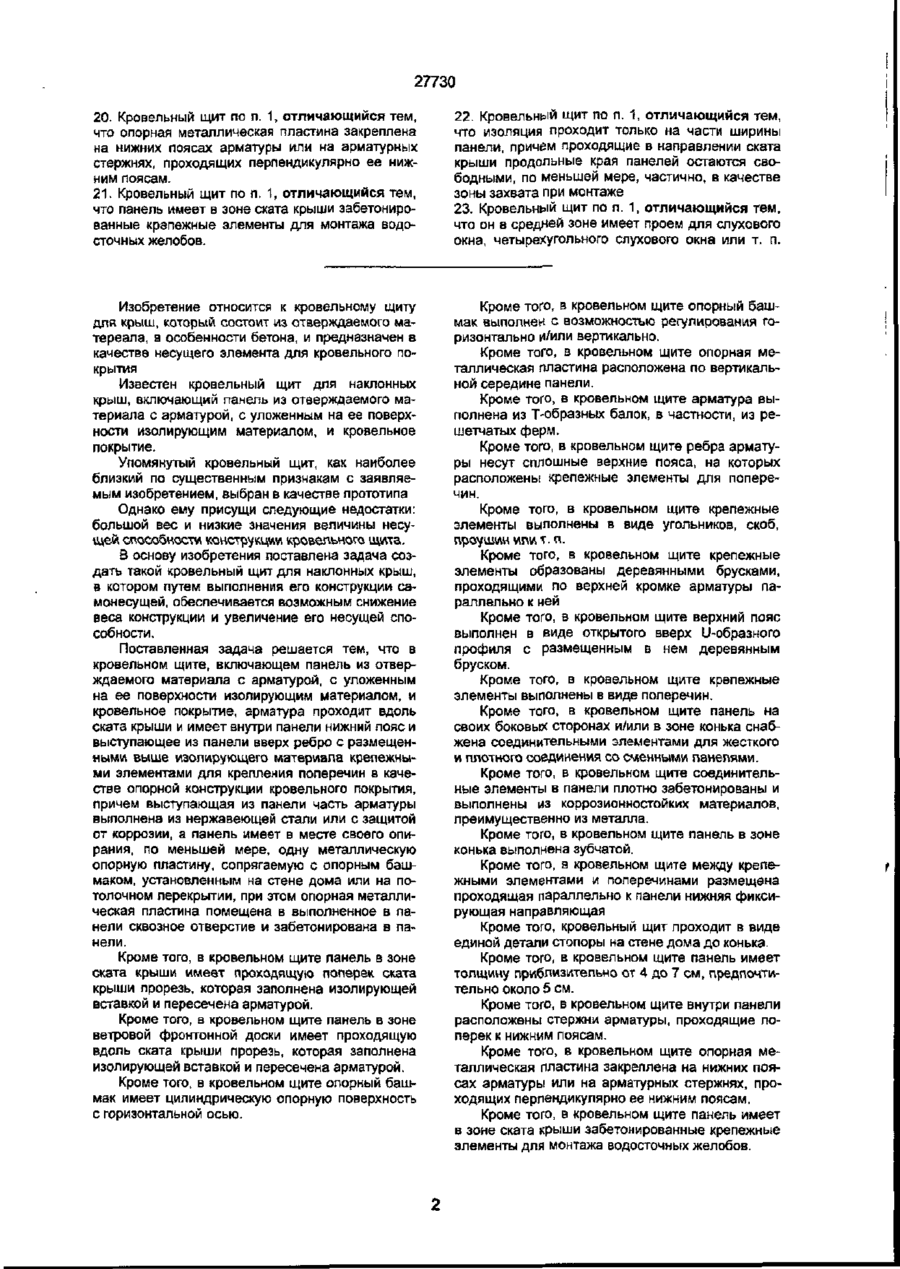

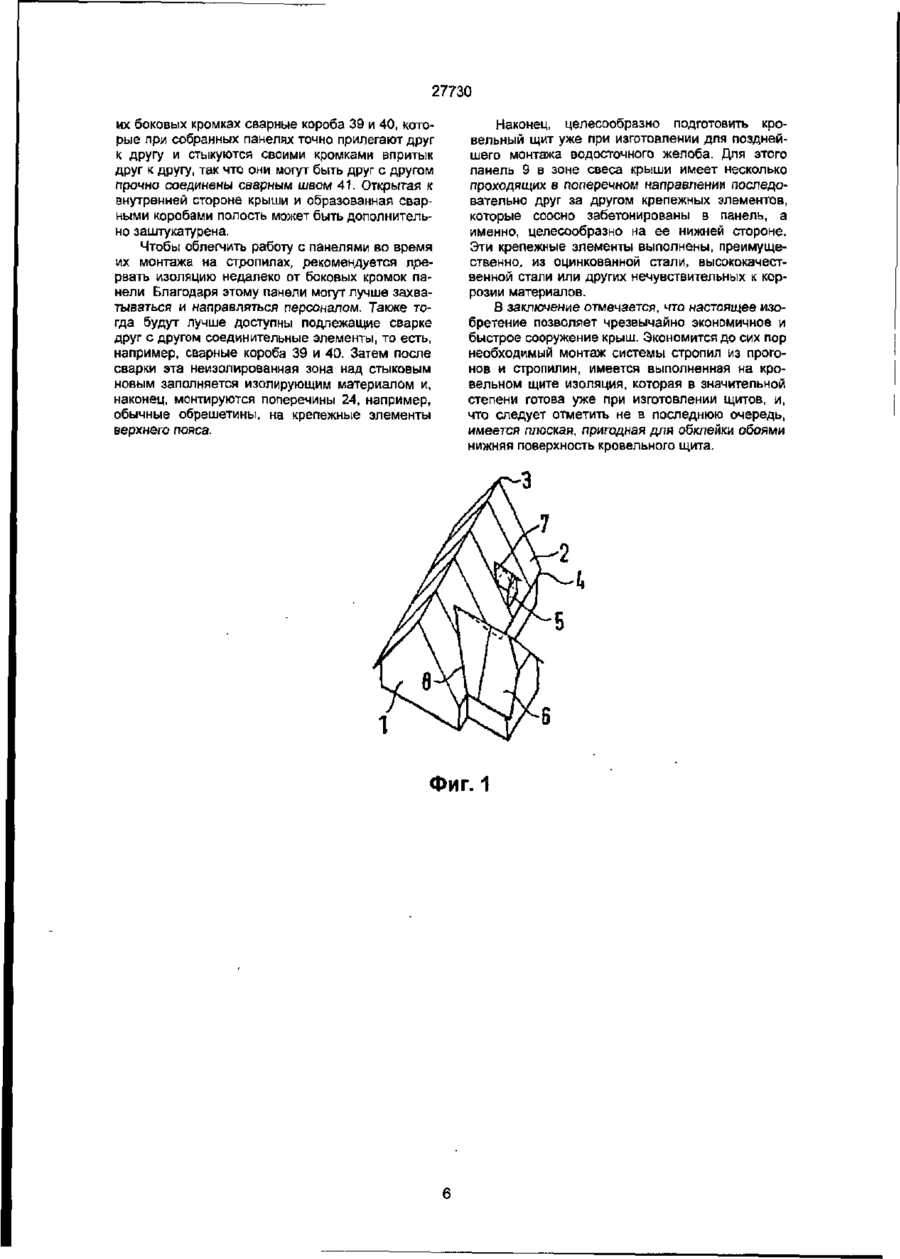

1. Кровельный щит для наклонных крыш, включающий панель из отверждаемого материала с арматурой, с уложенным на ее поверхности изолирующим материалом, и кровельное покрытие, отличающийся тем, что арматура проходит вдоль ската крыши и имеет внутри панели нижний пояс и выступающее из панели вверх ребро с размещенными выше изолирующего материала крепежными элементами для крепления поперечин в качестве опорной конструкции кровельного покрытия, причем выступающая из панели часть арматуры выполнена из нержавеющей стали или с защитой от коррозии, а панель имеет в месте своего опирання, по меньшей мере, одну металлическую опорную пластину, сопрягаемую с опорным башмаком, установленным на стене дома или на потолочном перекрытии, при этом опорная металлическая пластина помещена в выполненное в панели сквозное отверстие и забетонирована в панели. 2. Кровельный щит по п. 1, отличающийся тем, что панель в зоне ската крыши имеет проходящую поперек ската крыши прорезь, которая заполнена изолирующей вставкой и пересечена арматурой. 3. Кровельный щит по п. 1, отличающийся тем, что панель в зоне ветровой фронтонной доски имеет проходящую вдоль ската крыши прорезь, которая заполнена изолирующей вставкой и пересечена арматурой. 4. Кровельный щит по п. 1, отличающийся тем, что опорный башмак имеет цилиндрическую опорную поверхность с горизонтальной осью. 5. Кровельный щит по п. 1 или 4, отличающийся тем, что опорный башмак выполнен с возможностью регулирования горизонтально и/или вертикально. 6. Кровельный щит по п. 1, отличающийся тем, что опорная металлическая пластина расположена по вертикальной середине панели. 7. Кровельный щит по п. 1, отличающийся тем, что арматура выполнена из Т-образных балок, в частности из решетчатых ферм. 8. Кровельный щит по п. 1, отличающийся тем, что ребра арматуры несут сплошные верхние пояса, на которых расположены крепежные элементы для поперечин. 9. Кровельный щит по п. 1, отличающийся тем, что крепежные элементы выполнены в виде угольников, скоб, проушин или т. п. 10. Кровельный щит по п. 1, отличающийся тем, что крепежные элементы образованы деревянными брусками, проходящими по верхней кромке арматуры параллельно к ней. 11. Кровельный щит по п. 10, отличающийся тем, что верхний пояс выполнен в виде открытого вверх U-образного профиля с размещенным в нем деревянным бруском. 12. Кровельный щит по п. 1, отличающийся тем, что крепежные элементы выполнены в виде поперечин. 13. Кровельный щит по п. 1, отличающийся тем, что панель на своих боковых сторонах и/или в зоне конька снабжена соединительными элементами для жесткого и плотного соединения со сменными панелями. 14. Кровельной щит по п. 13, отличающийся тем, что соединительные элементы в панели плотно забетонированы и выполнены из коррозионностойких материалов, преимущественно из металла. 15. Кровельной щит по п. 1, отличающийся тем, что панель в зоне конька выполнена зубчатой. 16. Кровельный щит по п. 1, отличающийся тем, что между крепежными элементами и поперечинами размещена проходящая параллельно к панели нижняя фиксирующая направляющая. 17. Кровельный щит по п. 1, отличающийся тем, что он проходит в виде единой детали от опоры на стене дома до конька. 18. Кровельный щит по п. 1, отличающийся тем, что панель имеет толщину приблизительно от 4 до 7 см, предпочтительно около 5 см. 19. Кровельный щит по п. 1, отличающийся тем, что внутри панели расположены стержни арматуры, проходящие поперек к нижним поясам. СМ О со N. NСМ 27730 20. Кровельный щит по п. 1, отличающийся тем, что опорная металлическая пластина закреплена на нижних поясах арматуры или на арматурных стержнях, проходящих перпендикулярно ее нижним поясам. 21. Кровельный щит по п. 1, отличающийся тем, что панель имеет в зоне ската крыши забетонированные крепежные элементы для монтажа водосточных желобов. 22. Кровельный щит по п. 1, отличающийся тем, что изоляция проходит только на части ширины панели, причем проходящие в направлении ската крыши продольные края панелей остаются свободными, по меньшей мере, частично, в качестве зоны захвата при монтаже 23. Кровельньїй щит по п. 1, отличающийся тем, что он в средней зоне имеет проем для слухового окна, четырехугольного слухового окна или т. п. Изобретение относится к кровельному щиту для крыш, который состоит из отверждаемого матереала, в особенности бетона, и предназначен в качестве несущего элемента для кровельного покрытия Известен кровельный щит для наклонных крыш, включающий панель из отверждаемого материала с арматурой, с уложенным на ее поверхности изолирующим материалом, и кровельное покрытие. Упомянутый кровельный щит, как наиболее близкий по существенным признакам с заявляемым изобретением, выбран в качестве прототипа Однако ему присущи следующие недостатки: большой вес и низкие значения величины несущей способности конструкции кровельного щита. В основу изобретения поставлена задача создать такой кровельный щит для наклонных крыш, в котором путем выполнения его конструкции самонесущей, обеспечивается возможным снижение веса конструкции и увеличение его несущей способности. Поставленная задача решается тем, что в кровельном щите, включающем панель из отверждаемого материала с арматурой, с уложенным на ее поверхности изолирующим материалом, и кровельное покрытие, арматура проходит вдоль ската крыши и имеет внутри панели нижний пояс и выступающее из панели вверх ребро с размещенными выше изолирующего материала крепежными элементами для крепления поперечин в качестве опорной конструкции кровельного покрытия, причем выступающая из панели часть арматуры выполнена из нержавеющей стали или с защитой от коррозии, а панель имеет в месте своего опирания, по меньшей мере, одну металлическую опорную пластину, сопрягаемую с опорным башмаком, установленным на стене дома или на потолочном перекрытии, при этом опорная металлическая пластина помещена в выполненное в панели сквозное отверстие и забетонирована в панели. Кроме того, в кровельном щите опорный башмак выполнен с возможностью регулирования горизонтально и/или вертикально. Кроме того, в кровельном щите опорная металлическая пластина расположена по вертикальной середине панели. Кроме того, в кровельном щите арматура выполнена из Т-образных балок, в частности, из решетчатых ферм. Кроме того, в кровельном щите ребра арматуры несут сплошные верхние пояса, на которых расположены крепежные элементы для поперечин. Кроме того, в кровельном щите крепежные элементы выполнены в виде угольников, скоб, проушин или т. п. Кроме того, в кровельном щите крепежные элементы образованы деревянными брусками, проходящими по верхней кромке арматуры параллельно к ней Кроме того, в кровельном щите верхний пояс выполнен в виде открытого вверх U-образного профиля с размещенным в нем деревянным бруском. Кроме того, в кровельном щите крепежные элементы выполнены в виде поперечин. Кроме того, в кровельном щите панель на своих боковых сторонах и/или в зоне конька снабжена соединительными элементами для жесткого и плотного соединения со еденными панепями. Кроме того, в кровельном щите соединительные элементы в панели плотно забетонированы и выполнены из коррозионностойких материалов, преимущественно из металла. Кроме того, в кровельном щите панель в зоне конька выполнена зубчатой. Кроме того, в кровельном щите между крепежными элементами и поперечинами размещена проходящая параллельно к панели нижняя фиксирующая направляющая Кроме того, кровельный щит проходит в виде единой детали стопоры на стене дома до конька. Кроме того, в кровельном щите панель имеет толщину приблизительно от 4 до 7 см, предпочтительно около б см. Кроме того, в кровельном щите внутри панели расположены стержни арматуры, проходящие поперек к нижним поясам. Кроме того, в кровельном щите опорная металлическая пластина закреплена на нижних поясах арматуры или на арматурных стержнях, проходящих перпендикулярно ее нижним поясам. Кроме того, в кровельном щите панель имеет в зоне ската крыши забетонированные крепежные элементы для монтажа водосточных желобов. Кроме того, в кровельном щите панель в зоне ската крыши имеет проходящую поперек ската крыши прорезь, которая заполнена изолирующей вставкой и пересечена арматурой. Кроме того, в кровельном щите панель в зоне ветровой фронтонной доски имеет проходящую вдоль ската крыши прорезь, которая заполнена изолирующей вставкой и пересечена арматурой. Кроме того, в кровельном щите опорный башмак имеет цилиндрическую опорную поверхность с горизонтальной осью. 27730 Кроме того, в кровельном щите изоляция проходит только на части ширины панели, причем проходящие в направлении ската крыши продольные края панелей остаются свободными, по меньшей мере, частично в качестве зоны захвата при монтаже. Кроме того, кровельный щит в средней зоне имеет проем для слухового окна, четырехугольного слухового окна или т. п. Кроме того, в кровельном щите опорная металлическая пластина закреплена на нижних поясах арматуры или на арматурных стержнях, проходящих перпендикулярно ее нижним поясам. Кроме того, в кровельном щите панель имеет в зоне ската крыши забетонированные крепежные элементы для монтажа водосточных желобов. Кроме того, в кровельном щите изоляция проходит только на части ширины панели, причем проходящие в направлении ската крыши продольные края панелей остаются свободными, по меньшей мере, частично, в качестве зоны захвата при монтаже. Кроме того, кровельный щит в средней зоне имеет проем для слухового окна, четырехугольного слухового окна или т. п. Предлагаемое изобретение позволяет также получить экономичный при изготовлении кровельный щит, способный просто и быстро укладываться. При этом он отличается хорошей теплоизоляцией. Это достигается благодаря тому, что плита выполнена с арматурой, которая имеет расположенные внутри плиты сплошные (сквозные) нижние пояса и выступающие из плиты вверх ребра, причем, по меньшей мере, часть арматуры, выступающая из плиты, выполнена из коррозионноустойчивой стали или предусмотрена с коррозионной защитой, что плита между ребрами соответственно покрыта по плоскости изолирующим материалом и что арматура выше изолирующего материала имеет элементы для крепежа, к которым могут крепиться поперечные балки в качестве опорной (нижней) конструкции для кровельного покрытия. Благодаря тому что, во-первых, арматура воспринимает существенную часть усилий, действующих на кровельный щит, плита может выполняться тонкостенной и однослойной и соответственно может легко транспортироваться и обслуживаться. Во-вторых, изобретение позволяет вернуться в части плиты к давно испытанной при сооружении потолков конструкции. В то время как она там функционирует в качестве нижней опалубки для подлежащего заливке на месте строительства бетона, то, по изобретению, она модифицирована для применения в качестве кровельного щита путем того, что она больше не функционирует в качестве щита опалубки, а используется в качестве держателя для кровельного покрытия. При этом в остальном обычная арматура в виде решетчатой фермы должна быть заменена также арматурой с защитой от коррозии, в частности, оцинкованной арматурой, а полость между выступающими вверх ребрами заполняется изолирующим материалом. Благодаря этому получается кровельный щит, который является самонесущим и может проходить без промежуточной опоры по всей высоте чердака и который больше не требует обычной до сих пор установки стропил из прогонов и стропилин. Чтобы кровельный щит также имел достаточную прочность в поперечном направлении, в плиту рационально заделаны проходящие перпендикулярно к нижнему поясу ригели Вместо них могут приниматься во внимание решетчатые маты. Особенно целесообразно, когда выступающая из плиты арматура проходит вдоль ската крыши. При этом нижний пояс, охватываемый материалом плиты, воспринимает растягивающие усилия, в то время как выступающее вверх ребро воспринимает изгибающие моменты и сжимающие усилия и одновременно несет крепежные элементы для кровельного покрытия Для того чтобы выступающие части крыши вызывали небольшие потери тепла, необходимо, чтобы плита в зоне свеса крыши имела проходящую поперек прорезь, заполненную изолирующим материалом и пересекаемую арматурой. Для той же цели плита может также иметь в зоне ветровой фронтонной доски проходящую вдоль ската крыши прорезь, которая также должна быть заполнена изолятором и пересекается арматурой, проходящей в этом случае поперек Целесообразно в этих двух случаях арматура имеет нижний пояс и верхний пояс. Для анкеровки кровельного щита оказалось рациональным, чтобы он в зоне своего прилегания к свесу крыши имел, по меньшей мере, одну металлическую опорную поверхность, которая сопрягается со смонтированной на потолке опорой. Эта опора может иметь цилиндрическую контактную поверхность с горизонтальной осью, чтобы облегчить поворот кровельного щита на желательный угол наклона Кроме того, опора может юстироваться горизонтально и/или вертикально, чтобы ещё, пожалуй, выставить кровельный щит В этой связи особенно желательно, когда опорная поверхность без выступающих частей в пазу плиты входит в эту опору, а именно, приблизительно в вертикальном центре плиты. Это упрощает транспортировку и хранение кровельных щитов. Кроме того, благодаря этому имеется только одна опорная точка для каждого кровельного щита, что упрощает его монтаж, а также выравнивание. В качестве арматуры пригодны, например, Тили I - образные несущие элементы, нижний пояс которых залит в плиту. Но особенно рациональна арматура из решетчатых несущих элементов, в которых ребро образовано стержневым элементом, проходящим наклонно, преимущественно под углом приблизительно 45° между верхним и нижним поясом, потому что тогда можно обратиться к уже имеющимся установкам для изготовления армированных панельных перекрытий. Для закрепления поперечных несущих элементов могут применяться наугольники, скобы, проушины или т. п., в которые вкладываются или вставляется обрешетины. При использовании металлических материалов крепежные элементы могут привариваться, при других материалах применяет привинчивание или т. п. 27730 Чтобы можно было использовать кровельную черепицу различной формы и величины желательно, когда арматура на своей верхней кромке или наружной стороне своего верхнего пояса несет параллельно самой себе деревянную рейку. Благодаря этому гложет быть легко отрегулировано на месте строительства расстояние между поперечными несущими элементами, в особенности, обычными обрешетинами. Также возможно выполнение крепежных элементов таким образом, чтобы они сами могли функционировать в качестве поперечных несущих элементов, что является недорогим вариантом. Изобретенный кровельный щит из-за своей гладкой нижней стороны особенно пригоден для применения при отделываемых мансардах. В этой связи рекомендуется особо высококачественная теплоизоляция. Для этого в качестве особо желательного указывается на применение не обычных изолирующих матов, а на создание изоляции путем непосредственного вспенивания на панели. Благодаря этому оптимально охватываются выступающие вверх из панели элементы стержней. Часто поверхность крыши так велика, что она не может быть перекрыта единственным кровельным щитом. В таких случаях желательно, когда кровельный щит по своим боковым сторонам имеет элементы, в особенности, забетонированные металлические элементы для прочного и компактного соединения с соседним щитом. Так, становится возможным образование статически однородной плоской системы в качестве поверхности крыши. Чтобы стабильно опереть кровельные щиты в зоне конька, панели в этой зоне могут быть выполнены в виде зубцов, так, что они там перекрываются с контродеталью и взаимно опираются. При этом вкладываемые друг в друга панели могут также прочно соединяться друг с другом с помощью соответствующей скобы или с помощью согласованного сварного основания. Как на коньке, так и по бокам крепежные элементы для соединения с соседними панелями должны быть так забетонированы, что они соосны с контуром панели. Они изготавливаются преимущественно из коррозионностойких материалов. Предлагаемый кровельный щит в средней зоне также может иметь проемы, в которые может вставляться слуховое окно или четырехугольное слуховое окно или с помощью которых через крышу могут быть проведены дымовая труба, вентиляционная труба или штанга для антенны. Сущность изобретения поясняется ниже чертежами, на которых показано: фиг. 1 - принципиальный эскиз дома, покрытого изобретенными кровельными щитами; фиг. 2 - сечение крыши из изобретенных кровельных щитов; фиг. 3 - сечение кровельного щита вдоль линии На На на фиг. 2; фиг. 4 и 5 - альтернативные исполнения кровельных щитов на фиг. 2; фиг. 6 - сечение кровельного щита вдоль линии V-V на фиг. 5; фиг.7 - вид снизу на сварное основание по линии Va-Va. на фиг. 6; фиг.8 - вид сверху на вырыв кровельного щита в зоне фронтона и свеса крыши. На фиг. 1 представлен принципиальный эскиз дома 1, чья стропильная конструкция собирается из предлагаемых кровельных щитов 2. Видно, что кровельные щиты 2 могут применяться кроме как для простой двускатной крыши, также и для других форм крыши (шатровой крыши и т. д.). В представленном примере несколько кровельных щитов 2, которые соответственно в виде единой детали проходят от конька 3 до кромки 4 свеса крыши, расположены плотно рядом друг с другом. Однако также возможно изготовить кровельные щиты, которые в виде единого целого проходят по всей ширине крыши. На фиг. 1 в одном из кровельных щитов 2 выполнено четырехугольное слуховое окно 5, а также присоединена вспомогательная крыша 6 пристройки Выкружки (желобки) 7, 8, возникающие в местах стыка четырехугольного слухового окна 5 и вспомогательной крыши 6 с кровельными щитами 2, в противоположность к обычным стропильным конструкциям не должны выполняться с отдельной балкой. Эти балки становятся излишними изза самонесущей структуры панели кровельного щита 2. На фиг. 2 представлено сечение крыши из изобретенных кровельных щитов. Кровельный щит имеет опорный корпус 9 в виде панели (плиты) из бетона или из легкого бетона, которая армирована в соответствии со статическими требованиями и проходит, в основном в виде целиковой детали, от конька 3 до кромки 4 свеса крыши. На коньке 3 панель 9 выполнена зубчатой и опирается там на свою сопряженную деталь 10, лежащую на другой стороне крыши, причем соответственно выступающий зуб на панели 9 входит с зацеплением в сопряженную впадину на детали 10 и наоборот. Не показано возможное скрепление панели 9 с сопряженной с ней деталью 10 с помощью заделанного в бетон сварного основания. На своем другом конце панель 9 имеет, по меньшей мере, одну расположенную в сквозном отверстии забетонированную металлическую опорную поверхность 11, взаимодействующую с опорным башмаком 12. Чтобы иметь возможность выставить панель 9, опорный башмак 12 имеет установочный болт 13, с помощью которого через нажимную пластину 11 может регулироваться позиция панели 9. Опорный башмак 12 может регулироваться в вертикальном направлении, чтобы скомпенсировать неровности верхней кромки 14 стены, к которой закреплен башмак. Обычно выбирается в качестве опорной (эталонной) величины положение наиболее высоко расположенного спорного башмака, и все другие башмаки затем выставляются по нему с помощью установки подкладок под башмаки. Для горизонтальной регулировки опорный башмак 12 выполнен с продольным отверстием 15, сопрягаемым с анкерным болтом 16, выполненном в кромке 14 стены или в потолочном перекрытии 17. На анкерном болте 16 находится гайка 27730 18, которая давит на шайбу 19, предусматриваемую для отверстия. Шайба 19 с геометрическим замыканием соединяется с опорным башмаком 12 с помощью подробно непоказанной насечки и таким образом его фиксирует. Верхняя кромка 14 стены может - как в представленном примере - закрываться потолочным перекрытием 17 или стена может быть продлена за перекрытие 17 и может образовать полуэтаж под крышей, несущей опорные башмак 12, и, тем самым, крышу. Но также в рамках изобретения лежит то, что можно отказаться от отдельных регулируемых опорных башмаков и вместо них осуществлять опору на стальную ферму, проходящую по всей ширине крыши, так что нужно нивелировать и горизонтально устанавливать только эту одну стальную ферм/ В качестве опоры тогда достаточно иметь металлический блок, выступающий вверх и входящий в соответствующие выемки бетонной панели и там сопрягаемый с опорной поверхностью, отливаемой в бетонной панели Панель 9 выполнена с арматурой из нескольких расположенных параллельно решетчатых ферм 20, нижний пояс 21 которых проходит, соответственно, внутри панели и со всех сторон окружен бетоном панели, а ее ребро собрано из отдельных стержней 22, которые прочно приварены к нижнему поясу 21 под углом приблизительно 45° и выступают из панели Нижние пояса соединены с непоказанными поперечными стержнями, так что панель армирована в продольном и поперечном направлениях. На своем верхнем конце стержни 22 несут проходящий по прямой линии верхний пояс 23, на котором закреплены с жестким расстоянием друг от друга поперечины 24, которые несут кровельное покрытие. Это кровельное покрытие может быть выполнено из кровельной черепицы или других элементов, которые подвешиваются на поперечины 24 или накладываются на них. При обычном черепичном покрытии поперечины образуются из обычных деревянных обре шати н. По фиг. 2 и 3 поперечины 24 прибиваются к деревянным рейкам 25, проходящим параллельно к верхнему поясу 23, выполненному в виде гофрированного стального листа Эта конструкция имеет то преимущество, что позиция отдельных поперечин 24 может ещё изменяться на месте строительства. В зоне конька кровельный щит несет вентиляционную трубу 26, которая делает возможной вентиляцию зоны под кровельным покрытием. Кроме того, кровельный щит несет на кромке 4 свеса крыши доску 27, закрывающую торец щита, с помощью которой кровельный щит получает оптическую отделку На своей верхней стороне панель 9 покрыта изолирующим материалом 28. Этот изолирующий материал наносится преимущественно путем вспенивания, так что также закрываются изолирующим материалом стержни 22 арматуры. Слой изоляции может проходить по всей высоте ребристой фермы, но он может также оканчиваться ниже верхнего пояса 23 - в соответствии с физическими требованиями к сооружению. Далее, как показывает фиг. 2, к нижнему концу изолирующего слоя 28 присоединена изолирующая вставка 29, вставленная в панель 9 в зоне свеса крыши, а под ней находится изолятор 30 стены. Тем самым дом кругом и без зазоров охвачен изоляцией. Благодаря изолирующей вставке 29, проходящей в зоне опоры панели 3 на торце 14 стены по всей ширине панели, достигается теплотехническая развязка части 31 панели 9, выступающей на свободу Таким образом, панель 9 не может отводить никакого тепла из чердака через свою часть 31 в окружающее пространство. Для той же цели оконечные панели 9 имеют в зоне фронтона прорезь, проходящую в направлении наклона крыши, которая заполнена изолятором 32. На фиг. 8 видно, что благодаря этому эффективно изолируются от остальной части крыши охлаждаемые свесы крыши. В обоих случаях существенно, что арматура проходит через изоляцию 29 и 32, чтобы держать свесы крыши. При этом в случае свеса крыши со сторон, где проходит водосточная труба, применяется все равно уже имеющаяся арматура. Относительно свесов со стороны фронтона в панель 9 должна быть забетонирована проходящая поперек арматура. На фиг. 8 от нее, соответственно, видны части верхнего пояса 33. На фиг. 4 предлагается другой вариант закрепления поперечин 24 і к верхнему поясу 23 решетчатой фермы 20 приварены на фиксированном расстоянии крепежные элементы для поперечин. В представленном примере речь идет об изогнутых стальных полосах 22, в которые вставляются проходящие поперек (панели) обрешетины. Фиг. 5 и 6 показывают дополнительное испопнение возможной конструкции крыши. С помощью выполненного из круглой стали верхнего пояса 23 зафиксирована деревянная рейка 25. Эта рейка несет функционирующую в качестве опорной крыши обрешетку 34, которая покрыта слоем кровельного картона 35. На этом кровельном картоне закреплена промежуточная обрешетка 36, которая снова несет поперечины 37. В представленном здесь примере показанные поперечины 37 выполнены из изогнутых балок из листовой стали, которые проходят по всей ширине панели и могут быть применены для навешивания кровельной черепицы, как и обычные обрешетины из дерева. Существенно более желательной по цене конструкция становится тогда, когда верхний пояс 23 имеет открытый вверх U-образный профиль, в который вставляются деревянные рейки 24, к которым непосредственно прибиваются поперечные планки 24. U-образный профиль при этом может непосредственно функционировать в качестве верхнего пояса, то есть заменять прежний сжатый стержень. Но вместо этого U-образный профиль может быть также приварен к верхнему поясу ребристой фермы На фиг 6 и 7, кроме того, представлен стык между двумя соседними панелями 9 и 38. Чтобы получить жесткое соединение между панелями 9 и 38, обе панели 9 и 38 имеют выполненные на сво 27730 их боковых кромках сварные короба 39 и 40, которые при собранных панелях точно прилегают друг к другу и стыкуются своими кромками впритык друг к другу, так что они могут быть друг с другом прочно соединены сварным швом 41. Открытая к внутренней стороне крыши и образованная сварными коробами полость может быть дополнительно заштукатурена. Чтобы облегчить работу с панелями во время их монтажа на стропилах, рекомендуется прервать изоляцию недалеко от боковых кромок панели Благодаря этому панели могут лучше захватываться и направляться персоналом. Также тогда будут лучше доступны подлежащие сварке друг с другом соединительные элементы, то есть, например, сварные короба 39 и 40. Затем после сварки эта неизолированная зона над стыковым новым заполняется изолирующим материалом и, наконец, монтируются поперечины 24, например, обычные обрешетины, на крепежные элементы верхнего пояса. Наконец, целесообразно подготовить кровельный щит уже при изготовлении для позднейшего монтажа водосточного желоба. Для этого панель 9 в зоне свеса крыши имеет несколько проходящих в поперечном направлении последовательно друг за другом крепежных элементов, которые соосно забетонированы в панель, а именно, целесообразно на ее нижней стороне. Эти крепежные элементы выполнены, преимущественно, из оцинкованной стали, высококачественной стали или других нечувствительных к коррозии материалов. В заключение отмечается, что настоящее изобретение позволяет чрезвычайно экономичное и быстрое сооружение крыш. Экономится до сих пор необходимый монтаж системы стропил из прогонов и стропилин, имеется выполненная на кровельном щите изоляция, которая в значительной степени готова уже при изготовлении щитов, и, что следует отметить не в последнюю очередь, имеется плоская, пригодная для обклейки обоями нижняя поверхность кровельного щита. Фиг 1 27730 Фиг. 2 23 Фиг. 4 27730 37 25 Фиг. 5 35 34 37 28 36 25 к. \ N. Ч \ 23 39 41 40 Г IVQ Фиг. 6 1 IVQ 38 27730 Фиг. 8 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку S. 0£/ 2001 р. Формат 60x84 1/8 Обсяг /-^^обл.-вид. арк. Тираж 50 прим. Зам. J,y? УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
