Залізобетонний покрівельний елемент

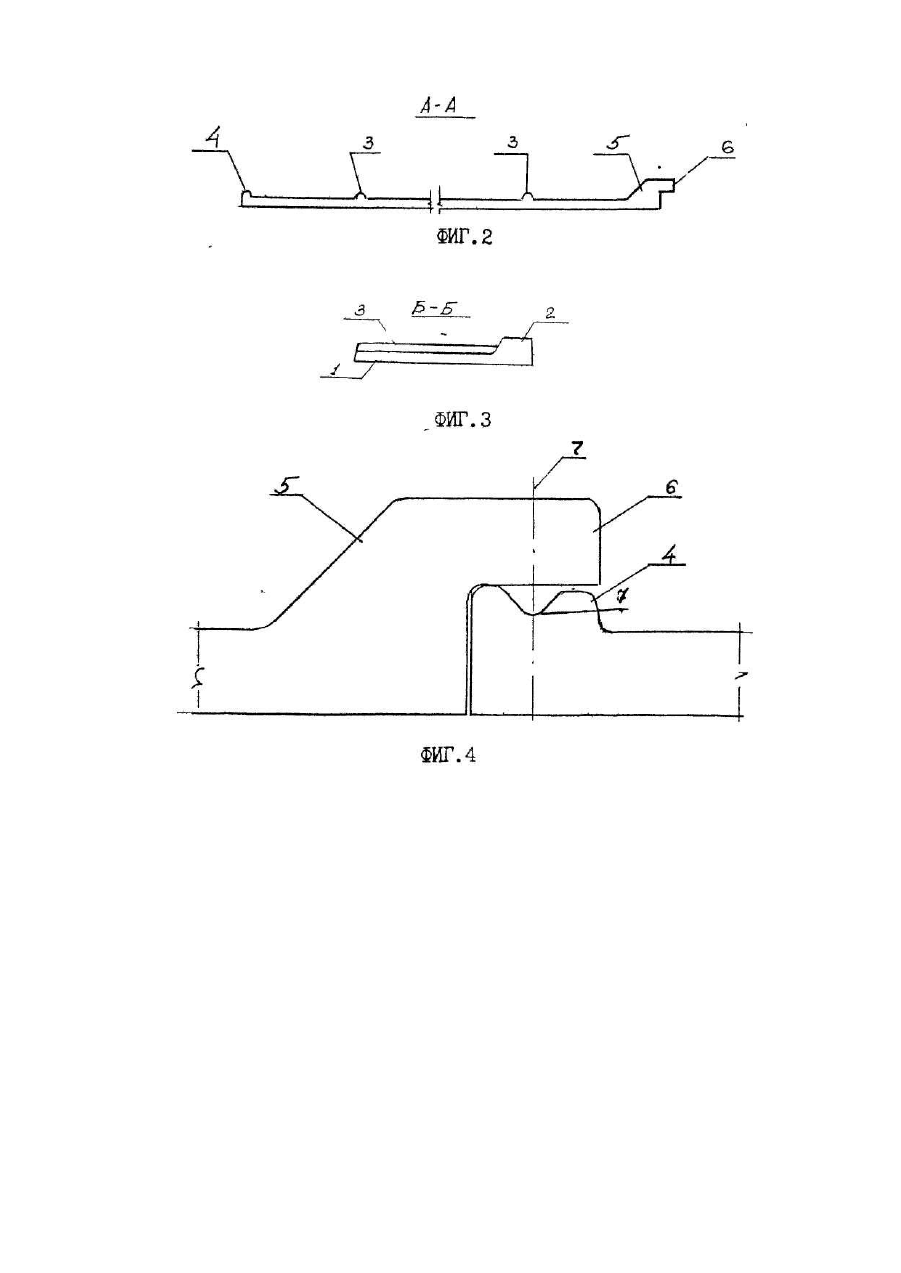

Изобретение относится к области строительства и может быть использовано при устройстве скатных крыш зданий. Известно решение [1], в котором предложен железобетонный кровельный элемент, перекрывающий пролет между двумя смежными стропилами без применения обрешетки, имеющий плиту, продольное и поперечные ребра, опирающийся продольным ребром на две смежные стропильные балки, а нижней гранью, расположенной ближе к свесу кровли, на продольное ребро нижерасположенного элемента, перекрывая часть его поверхности. Недостатком известного решения является то, что стык между смежными кровельными элементами, расположенный вдоль оси стропильной балки, перекрывается специальными бетонными или металлическими накладками, что требует дополнительного расхода материалов, трудозатрат, увеличивает номенклатуру изделий при устройстве кровли. В основу изобретения поставлена задача создания железобетонного кровельного элемента, в котором путем изменения конфигурации ребер достигается предотвращение проникновения атмосферных осадков в здание через шов вдоль оси стропильной балки. Для решения поставленной задачи предложен железобетонный кровельный элемент, выполненный в форме плиты, содержащей на верхней поверхности поперечные ребра, в том числе торцевые, и продольное ребро трапецеидального сечения, в котором, согласно изобретению, одно из торцевых ребер имеет Гобразный выступ и высоту, равн ую высоте продольного ребра, причем длина торцевых ребер равна или меньше ширины плиты на величину, не превышающую ширину вер хней плоскости продольного ребра. Кроме того, в частном случае выполнения, другое торцевое ребро имеет S-образное или волнообразное сечение с впадинами. На чертеже фиг.1 изображен кровельный элемент; фиг.2 - продольный разрез А-А; фиг.3 - поперечный разрез Б-Б; фиг.4 -стык двух смежных кровельных элементов по оси стропильной балки. Кровельный элемент состоит из плиты 1, продольного ребра 2, поперечных ребер в средней зоны плиты 3, торцевого ребра 4 и торцевого ребра 5 с выступом 6 Г-образного сечения. Торцевое ребро 4 может быть выполнено волнообразного или S-образного сечения с ападимамм. Монтаж кровельных элементов производится последовательными рядами перпендикулярно скату крыши, начиная с ряда у свеса кровли, При этом первый элемент укладывается на крыше стороной, обращенной перекрываемым ребром к торце здания. Смежный кровельный элемент перекрывает предыдущий торцевым ребром, имеющим выступ. Последующие ряды монтируются аналогично первому, перекрывая кромку кровельных элементов предыдущего ряда. Отличительная особенность предложенного решения состоит в том, что новая конструкция кровельного элемента, имеющего по торцам поперечное ребро с перекрывающим выступом и перекрываемое поперечное ребро, исключает необходимость применения накладок на шов. Использование кровельных элементов предусматривается при устройстве скатных крыш зданий различного назначения и позволяет снизить расход материалов, трудоемкость возведения покрытия, обеспечивает более надежную защиту зданий от атмосферных осадков.
