Рівнемір сипучих матеріалів

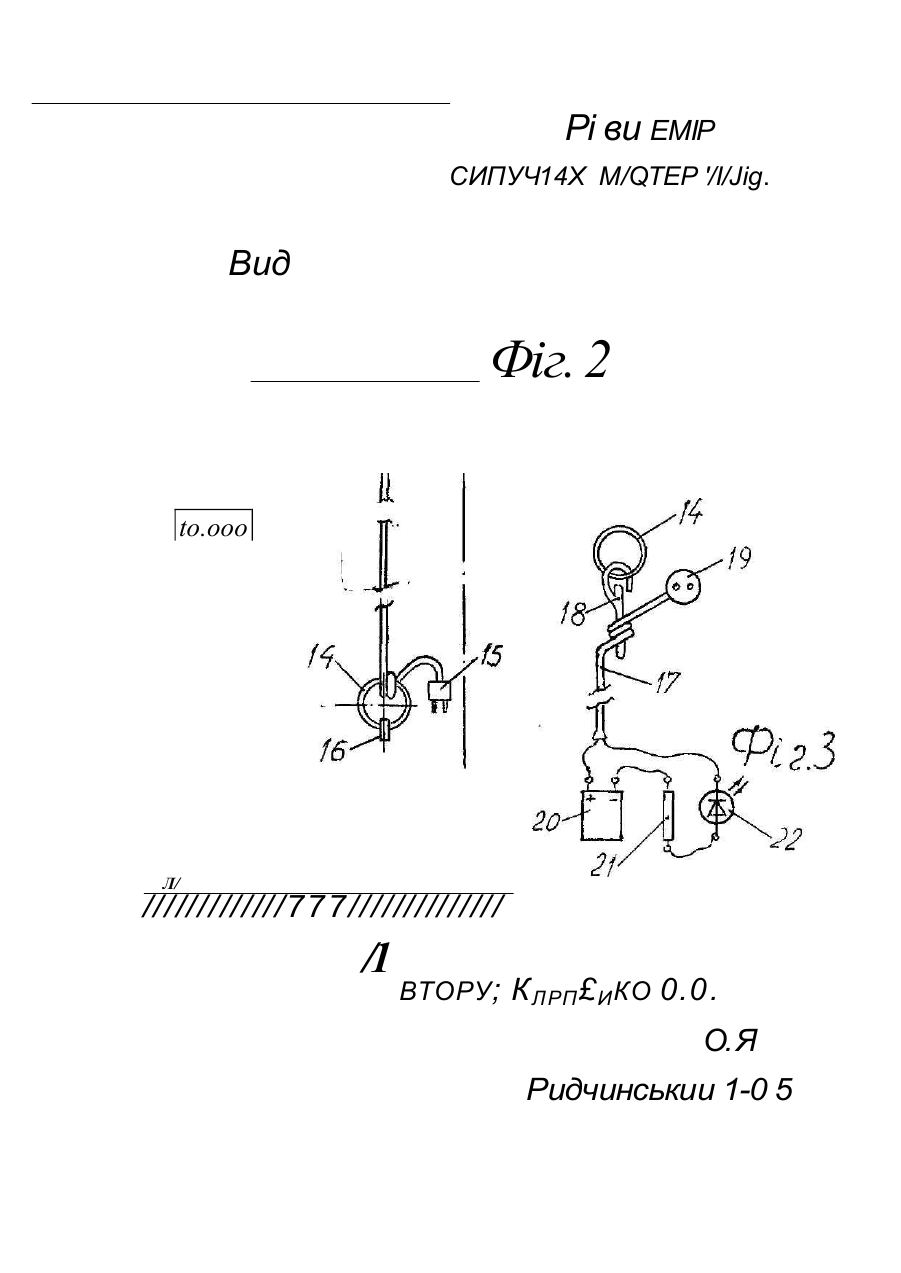

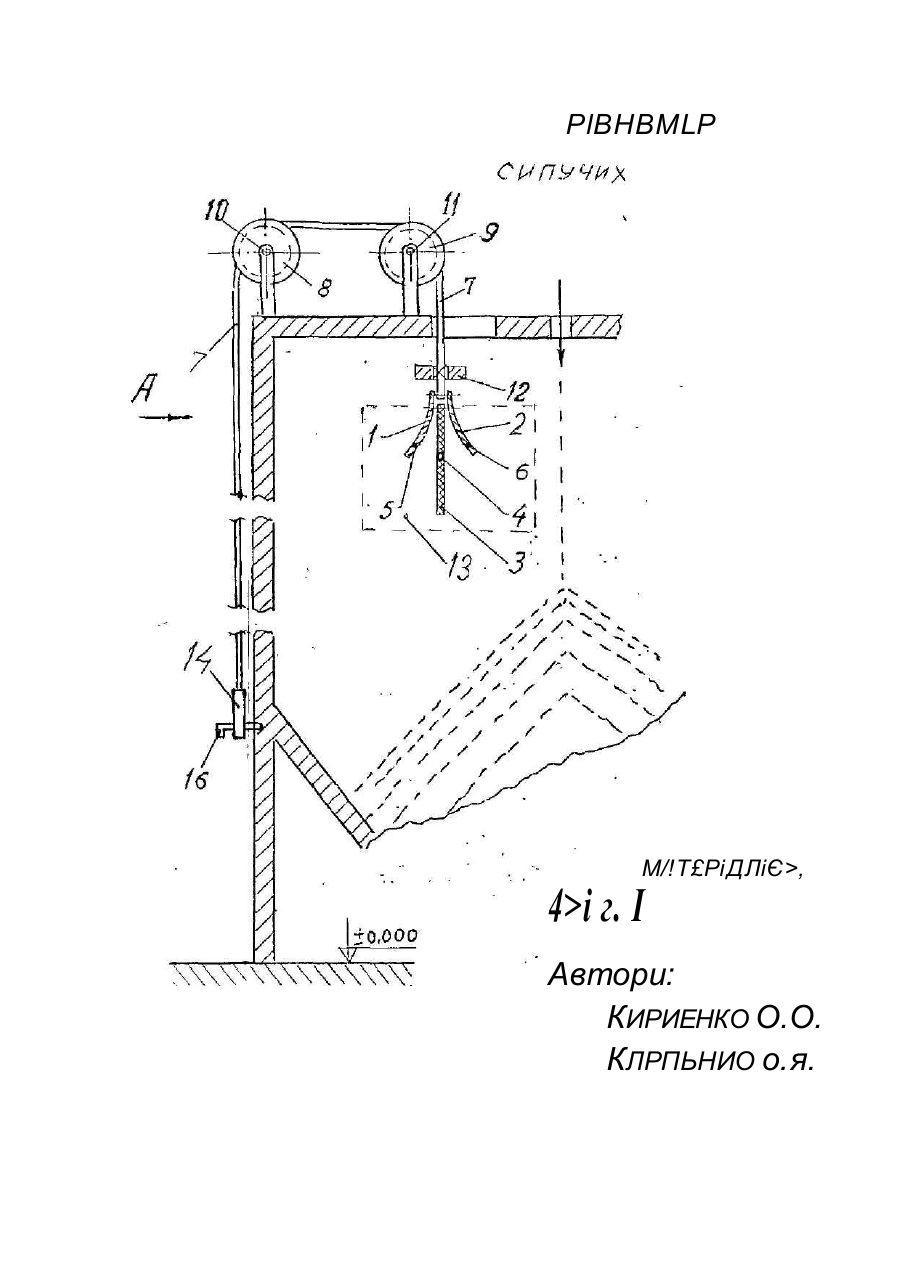

є МПК Q01 F 23/0(1 Рівнемір сипучих матеріалів. Винахід відноситься до рівнемірів у галузі будівельних матеріалів та будівельної промисловості 1 може бути використаний, зокрема, для визначення рівня цемента в вертикальних емністях , тобто, в силосах та бункерах. Відоме обладнання для виміру величини коливання рівня рідини /Див. а.с. І 101455, CFCP, М.Кл. Q01 F 23/10 /, утримуюче лот з реостатним датчиком, вивідні кінці котрого кріз трос-кабель виведені до контактних кілець, встановлених на валі електропривідної лебідки , напруга з яких знімається щітками-струмов'емниками, зв*язаними з пультом управління та реєстраційним приладом . Це обладнання - класичний приклад того , як електричний сигнал з ру хомого датчика передається в систему керування . Найбільш близьким по своєму технічному змісту являється рівнемір си пучих матеріалів /Див, а.с. * 672497, СРСР, М.Кл. Q 01 F 23/26 /, утримуючий електропривід з лебідкою , слідкуючий підпружиненйй поплавок з мембраною та вмонтованим индуктивним перетворювачем , кінематично з'єднаний трос-кабелем, обтяжений вантажем, з виміруючим барабаном , електронний регулятор електропривіда лебідки , блок керування. Це дуже складний рівнемір . Завдання пропонуючого обладнання - виконання простої електричної та механічної частини рівнеміра, що технічно вирішується: - використанням магнітомодуляційного обладнання в лоті , - виконанням безрозривноі /не рахуючи штепсельного розняття/ передачі електричного сигнала від рухомого лота до незалежного джерела постійно го струму та світлодіода з резистором . Усе це досягається тим, що в відоме обладнання, утримуюче лот т троскабель перший та вантаж , введені немагнітні дугоподібні направляючі ліва такрава, нотрі приєднані у верхній своїй частині до вертикально спущеного пружного немагнітного чутливого елемента , в тілі якого встановлено геркон з можливістю взаємодії з магнітами лівим та правим , - 2 розташованих відповідно в тілах як лівої , так 1 правої немагнітних дугоподібних направляючих, верхня частина котрих пов'язана з верхньою частиною трос-кабеля першого, дві жили проводів котрого підключені до геркона на пружнім немагн1тн.іім чутливім елементі та ж верхня частина , трос-кабеля першого перекинута через ролики перший та другий , встановлені вільно відповідно на вісях першій та другій , розташованих на кришці силоса, вантаж закріплено на трос-кабелі першім над верхньою частиною лота, на виході роликів вільно спущено трос-кабель перший , нижня частина якого жорстко закріплена на верхній частині кільпл , а дві жили проводів його з1єднані відповідно з двополюсною вилкою , крюк жорстко закріплено в вертикальній стінці силоса на рівні одного метра від землі з можливістю вдержання при необхідності лота в крайньому верхньому положенні в силосі з допомогою тих же крюка , кільця та трос-кабеля першого , верхня частина трос-кабеля другого жорстко прикріплена до нижньої частини защіпки , дві жили проводів тієї ж частини трос-кабеля другого приєднані відповідно до двополюсної розетки, а дві жили проводів від нижньої частини того ж трос-кабеля другого підключені відповідно до електричного ланцюга з послідовно з'єднаних незалежного джерела постійного струму , резистора та світлодіода, при тому верхня рухлива частина защіпки виконана з можливістю надягання на нижню частину кільця при знятті останнього з крюка. На фіг.і зображено рівнемір сипучих матеріалів , загальний вид. На фіг.2 - те саме, вид по стрілці А на фіг.і. На фіг.З зображено Інвентарний трос-кабель другий , який з одного боку&сорстко закріплено до защіпки з виходом його двох проводів до двопо люсної розетки, а з другого-вихід його двох проводів до електричного ланцюга, складаючогося з послідовно з'єднаних незалежного джерела пос тійного струму, резистора та світлодіода. Рівнемір сипучих матеріалів утримує симетрично розташовані відносно вертикальної вісі та випуклі до неї ліву 1 та праву 2 немагнітні дугоподібні направляючі, які приєднані у верхній своїй частині до вертикаль - з» но спущеного пружного немагнітного 3 чутливогоіелемента, в тілі якого встановлено геркон 4 з МОЖЛИВІСТЮ взаємодії з магнітами лівим 5 та правим 6, розташованих відповідно в тілах як лівої lt так 1 правої 2 немагнітних дугоподібних направляючих, верхня частина котрих пов'язана з верхньою частиною трос-кабеля 7 першого, дві жили проводів якого підключені до геркона 4 на пружнім: 3 немагнітнім чутливім елементі , та ж верхня частина трос-кабеля 7 першого перекинута через ролики перший 8 та другий 9, встановлені вільно відповідно на вісях першій 10 та другій 11, розташованих на кришці силоса, вантаж закріплено на трос-кабелі 7 першім над верхньою частиною лота 13, на виході роликів 8 та 9 вільно спущено трос-кабель 7 перший, нижня частина якого жорстко закріплена на верхній частині кільця 14, а дві жили проводів його з'єднані відповідно з двополюсною валкою 15, крюк жорстко закріплено в вертикальній стінці силоса на рівні одного метра від землі з можливістю вдержання при необхідності в крайньому верхньому положенні в силосі з допомогою тих же крюка 16, кільця 14 та трос-кабеля 7 першого, верхня частина трос-кабеля 17 другого жорстко прикріплена до нижньої частини защіпки 18, дві жили проводів тієї ж частини трос-кабеля 17 другого приєднані відповідно до двополюсної розетки 19, а дві жили проводів від нижньої частини того ж трос-кабеля 17 підключені відповідно до електричного ланцюга з послідовно з'єднаних незалежного 20 джерела постійного струму, резистора 21 та світлодіода 22, при тому верхня рухлива частина защіпки 18 виконана з можливістю надягання на нижню час тину кільця 14 при знятті останнього з крюка 16. В звичайнім/режимі, коли нема необхідності в визначенні рівня цемента в силосі, лот 13 встановлено в крайнім верхнім положенні з допомогою трос-кабеля 7 перлого, роликів 8 та 9, кільця 14, надягнутого на крюк 16. для визначення рівня цемента в сшюсі оператор, маючи з собою Інвентарні трос-кабель 17 другий з защіпкою 18, з двополюсною 19 розеткою, з незалежним джерелом 20 постійного струму, з резистором 21 та світлодіодом 22, знімає кільце 14 з крюка 16, одягає защіпку 18 на - 4кільце 14, вмикає двополюсну 15 вшіку в розетку 19. Поступово оператор попускає трос-кабель 17 другий, тим самим опускає лот 13 в силос під дією вантажа 12. Як тільки пружний 3 чутливий елемент торкнеться цемента, він почне прогинатися, захоплюючи з собою вмонтований геркон 4, котрий наблизиться до одного з магнітів 5 або 6, що викличе в герконі 4 включення його замикаючого контакта , який включить світлодіод 22, останній засвітиться. Оператор перестає попускати трос-кабель 17 другий 1 по положенню кільця 14 визначає рівень цемента в метрах . Після чого оператор піднімає ж>т 13 до крайнього верхнього положення, тягнучи трос-кабель 17 другий униз, одягає кільце 14 на крюк 16, витягає вилку 15 з розетки 19,а також знімає защіпку 18 з кільця 14. Тепер оператор може зібрати весь Інвентарний матеріал * Одержано рівнемір сипучих матеріалів : 1. електробезпечний, бо може працювати від батарейки чи акумулятора , 2 з простою 1 недорого коштуючою механічною та електричною частинами , 3. без електропривіда, без контактних кілець, _^ 4. дозволяє підвищити техніку безпеки при визначенні рівня , наприклад, цемента, так як виключає необхідність підійматися на поверхню сияосів по вертикальних сходах чи скобах, виключає необхідність дихати це ментним пилом. ------ — ------ — - — є МІЖ GO I F 23/00, Рівнемір сипучих матеріалів. Винахід відноситься до рівнемірів у галузі будівельних матеріалів та будівельної промисловості 1 може бути використаний, зокрема, для визначення рівня цемента в вертикальних емністях , тобто, в силосах та бункерах. Відоме обладнання для виміру величини коливання рівня рідини /Див. а.с* J* 101455, CFCP, М.Кп. Q01 Р 23/10 /, утримуюче лот з реостатним датчиком, вивідні кінці котрого кріз трос-кабель виведені до контактних кілець, встановлених на валі електропривідної лебідки, напруга з яких знімається щ1тками-струмо8*емникамя, зв*язаними з пультом управління та реєстраційним приладом. Це обладнання - класичний приклад того, як електричний сигнал з рухомого датчика передається в систему керування . Найбільш близьким по своєму технічному змісту являється рівнемір си пучих матеріалів /Див. а.с. Jfc 672497, СРСР, М.Кл. Q 01 F 23/26 /, утримуючий електропривід з лебідкою, слідкуючий підпружинений поплавок з мембраною та вмонтованим индуктивним перетворювачем , кінематично з^єднаний трос-кабелем, обтяжений вантажем, з виміруючим барабаном, електронний регулятор електропривіда лебідки, блок керування. Це дуже складний рівнемір. Завдання пропонуючого обладнання - виконання простої електричної та механічної частини рівнеміра, що технічно вирішується: - використанням магнітомодуляційного обладнання в лоті , - виконанням безрозривноі /не рахуючи штепсельного розняття/ передачі електричного сигнала від рухомого лота до незалежного джерела постійно го струму та світлодіода з резистором. Усе це досягається тим, що в відоме обладнання, утримуюче лот т троскабель перший та вантаж, введені немагнітні дугоподібні направляючі ліва тайрава, котрі приєднані у верхній своїй частині до вертикально спу щеного пружного немагнітного чутливого елемента , в тілі якого встановлено геркон з можливістю взаємодії з магнітами лівим та правим, - 2 розташованих відповідно в тілах як лівої, так 1 правої немагнітних дугоподібних направляючих, верхня частина котрих пов'язана з верхньою частиною трос-кабеля першого, дві жили проводів котрого підключені до геркона на пружнім немагнітнім чутливім елементі, та ж верхня частина трос-кабеля першого перекинута через ролики перший та другий , встановлені вільно відповідно на вісях першій та другій, розташованих на кришці силоса, вантаж закріплено на трос-кабелі першім над верхньою час тиною лота, на виході роликів вільно спущено трос-кабель перший , нижня частина якого жорстко закріплена на верхній частіші кільця , а дві жили проводів його з1єднані відповідно з двополюсною вилкою, крюк жорстко закріплено в вертикальній стінці силоса на рівні одного метра від землі з можливістю вдержання при необхідності лота в крайньому верхньому положенні в силосі з допомогою тих же крюка , кільця та трос-кабеля першого, верхня частина трос-кабеля другого жорстко прикріплена до нижньої частини защіпки, дві жали проводів тієї ж частини трос-кабеля другого приєднані відповідно до двополюсної розетки, а дві жили проводів від нижньої частини того ж трос-кабеля другого підключені відповідно до електричного ланцюга з послідовно з'єднаних незалежного джерела постій ного струму, резистора та світлодіода, при тому верхня рухлива частина защіпки виконана з можливістю надягання на нижню частину кільця при знятті останнього з крюка. На фіг.1 зображено рівнемір сипучих матеріалів, загальний вид. На фіг.2 - те саме, вид по стрілці А на фіг.1. На фіг.З зображено Інвентарний трос-кабель другий , який з одного бокужорстко закріплено до защіпки з виходом його двох проводів до двопо люсної розетки, а з другого-вихід його двох проводів до електричного ланцюга, складаючогося з послідовно з'єднаних незалежного джерела пос тійного струму, резистора та світлодіода. Рівнемір сипучих матеріалів утримує симетрично розташовані відносно вертикальної вісі та випуклі до неї ліву 1 та праву 2 немагнітні дугоподібні направляючі, які приєднані у верхній своїй частині до вертикаль - 3но спущеного пружного немагнітного 3 чутливого|елемента, в тілі якого встановлено геркон 4 з можливістю взаємодії з магнітами лівим 5 та правим 6, розташованих відповідно в тілах як лівої 1, так 1 правої 2 немагнітних дугоподібних направляючих, верхня частина котрих пов'язана з верхньою частиною трос-кабеля 7 першого, дві жили проводів якого підключені до геркона 4 на пружнім: 3 немагнітнім чутливім елементі, та ж верхня частина трос-кабеля 7 першого перекинута через ролики перший 8 та другий 9, встановлені вільно відповідно на вісях першій 10 та другій 11, розташованих на кришці силоса, вантаж закріплено на трос-кабелі 7 першім над верхньою частиною лота 13, на виході роликів 8 та 9 вільно спущено трос-кабель 7 перший, нижня частина якого жорстко закріплена на верхній частині кільця 14, а дві жили проводів його з'єднані відповідно з двополюсною вилкою 15, крюк жорстко закріплено в вертикальній стінці силоса на рівні одного метра від землі з можливістю вдержання при необхідності в крайньому верхньому положенні в силосі з допомогою тих же крюка 16, кільця 14 та трос-кабеля 7 першого, верхня чаетина трос-кабеля 17 другого жорстко прикріплена до нижньої частини защіпки 18, дві жили проводів тієї ж частини трос-кабеля 17 другого приєднані відповідно до двополюсної розетки 19, а дві жили проводів від нижньої частини того ж трос-кабеля 17 підключені відповідно до електричного ланцюга з послідовно з'єднаних незалежного 20 джерела постійного струму, резистора 21 та світлодіода 22, при тому верхня рухлива частина защіпки 18 виконана з можливістю надягання на нижню час тину кільця 14 при знятті останнього з крюка 16. В звичайнімгоежимі t коли нема необхідності в визначенні рівня цемента в силосі, лот 13 встановлено в крайнім верхнім положенні з допомогою трос-кабеля 7 першого, роликів 8 та 9, кільця 14, надягнутого на крюк 16. для визначення рівня цемента в силосі оператор, маючи з собою Інвентарні трос-кабель 17 другий з защіпкою 18, з двополюсною 19 розеткою, з незалежним джерелом 20 постійного струму, з резистором 21 та світлодіодом 22, знімає кільце 14 з крюка 16, одягає защіпку 18 на - 4кільце 14, вмикає двополюсну 15 вилку в розетку 19. Поступово оператор попускає трос-кабель 17 другий, тим самим опускає лот 13 в силос під дією вантажа12. Як тільки пружний 3 чутливий елемент торкнеться цемента, він почне прогинатися, захоплюючи з собою вмонтований геркон 4, котрий наблизиться до одного з магнітів 5 або 6, що викличе в герконі 4 включення його замикаючого контакта , який включить світлодіод 22, останній засвітиться. Оператор перестає попускати трос-кабель 17 другий 1 по положенню кільця 14 визначає рівень цемента в метрах . Після чого оператор піднімає ;лот 13 до крайнього верхнього поло ження, тягнучи трос-кабель 17 другий униз, одягає кільце 14 на крюк 16, витягає вилку 15 а розетки 19,а також знімає защіпку 18 з кільця 14. Тепер оператор може зібрати весь Інвентарний матеріал . Одержано рівнемір сипучих матеріалів : 1. електробезпечний, бо може працювати від батарейки чи акумулятора , 2 з простою 1 недорого коштуючою механічною та електричною частинами , 3. без електропривіда, без контактних кілець, -^ 4. дозволяє підвищити техніку безпеки при визначенні рівня , наприклад, цемента, так як виключає необхідність підійматися на поверхню силосів по вертикальних сходах чи скобах, виключає необхідність дихати це м е н т н и м п и ло м . — — ---------- - - - PlBHBMLP М/!Т£РіДЛіЄ>, 4>і г. І Автори: КИРИЕНКО О.О. КЛРПЬНИО о.я. Pi ви ЕМІР СИПУЧ14X М/QТЕР '/I/Jig. Вид Фіг. 2 to.ooo Л/ /////////////777////////////// /1 ВТОРУ ; К ЛРП £ И КО 0.0. О. Я Ридчинськии 1-0 5
