Формула / Реферат

1. Магазин для патронів, що містить корпус у виді коробки, відкритої з одного боку, розділений у n-ному напрямку вертикальною перегородкою на дві секції, у кожній із яких знаходиться подаватель, що підпирається пружиною, і патрони, розміщені в кожній секції один біля іншого попарно в ряду, при цьому верхня закінцівка бічних стінок корпуса виконана із загнутими краями для утримання патрона, а вихід із секцій виконаний один і має таку форму, крізь яку патрони подаються по черзі як із, лівої секції магазина, так і з правої, що відрізняється тим, що корпус розділений у поперечному напрямку вертикальною перегородкою на дві симетричні, щодо перегородки, секції, патрони в кожній із секцій розташовані попарно один біля іншого і повернені, щодо вертикальної перегородки, відповідно, у напрямку постріла і протилежному йому, кількість виходів із секцій виконано рівним кількості останніх, а на верхній частині бічних стінок корпуса виконані вертикальні прорізи, при цьому довжина згаданих прорізів не перевищує довжини використовуваного патрона, а їхнє віддалення від перегородки - його діаметра.

2. Магазин для патронів по п. 1, що відрізняється тим, що пружина виконана формою, що забезпечує при стиску пружини вільний вхід витків упом'янутої пружини, що мають менший розмір по периметру, у виток, що має більший розмір по периметру.

3. Магазин для патронів по п. 1, що відрізняється тим, що витки проволоки виконані з послідовним зменшенням периметру намотки від максимального до мінімального на кожному з наступних витків до j-того витка.

4. Магазин для патронів по п. 2, що відрізняється тим, що зменшення периметру намотки витків пружини від-максимального до мінімального виконується на п ділянках пружини, при цьому виток з мінімальним периметром переходить у виток з максимальним периметром.

5. Магазин для патронів по п. 3, що відрізняється тим, що закінцівки пружини вміщують витки з максимальним за величиною периметром намотки.

Текст

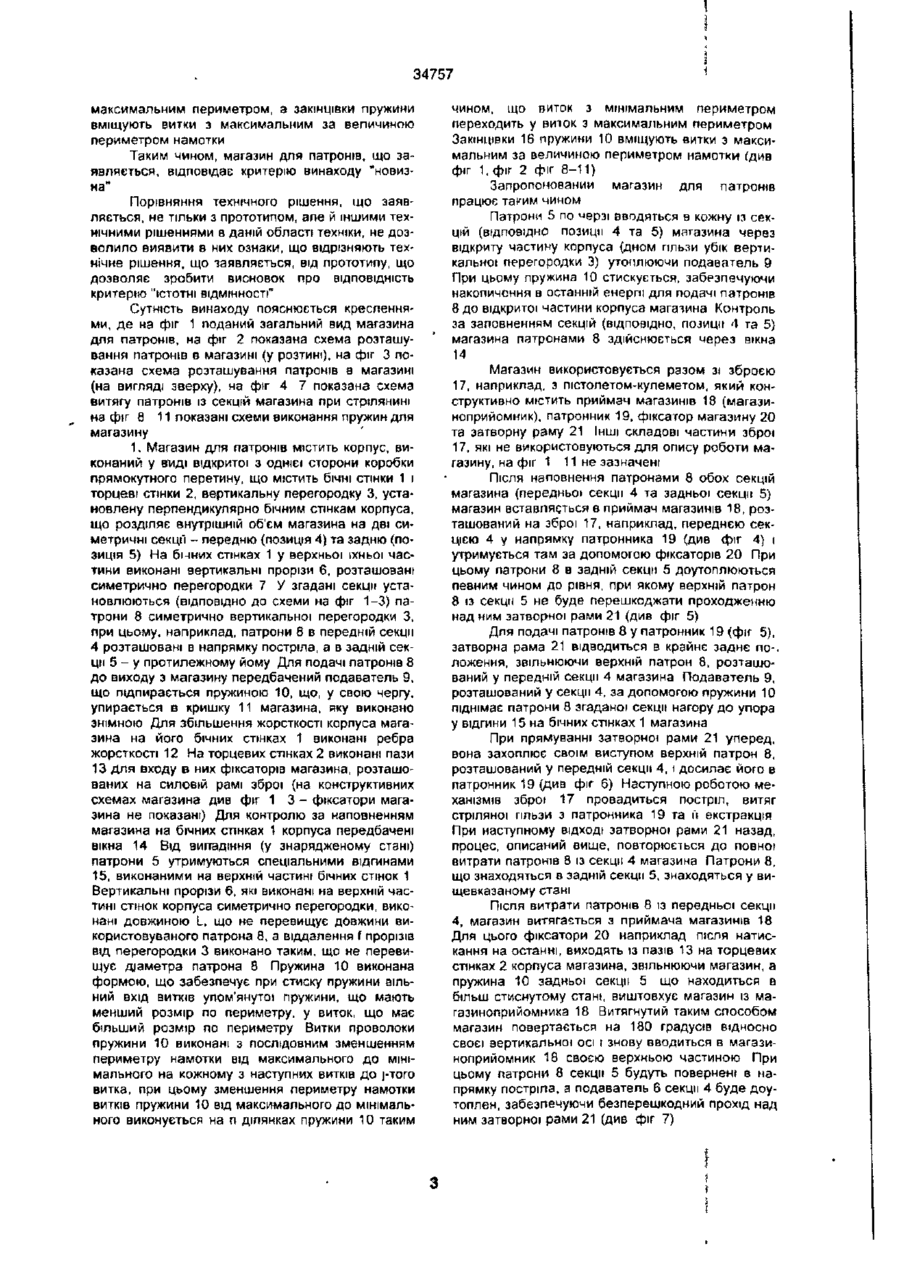

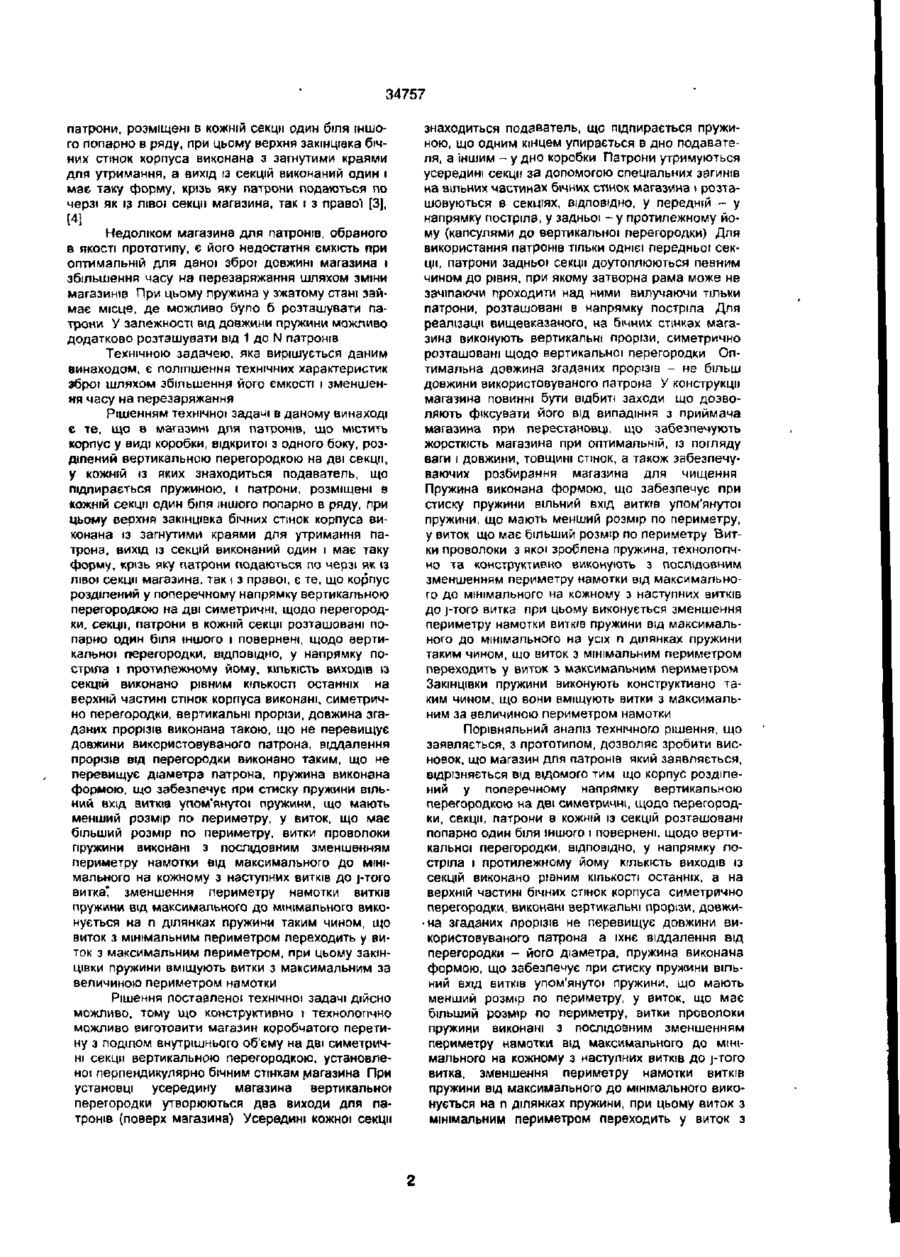

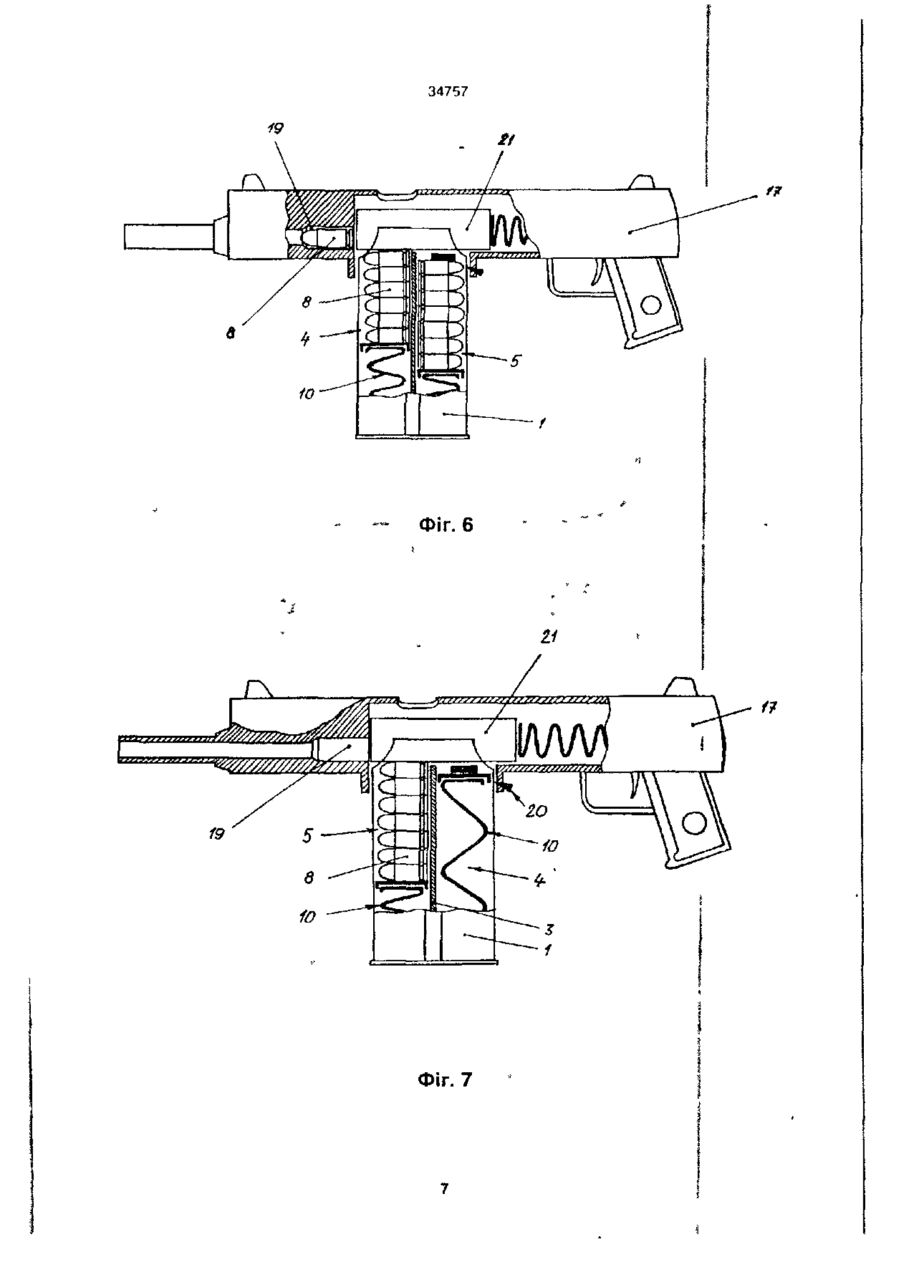

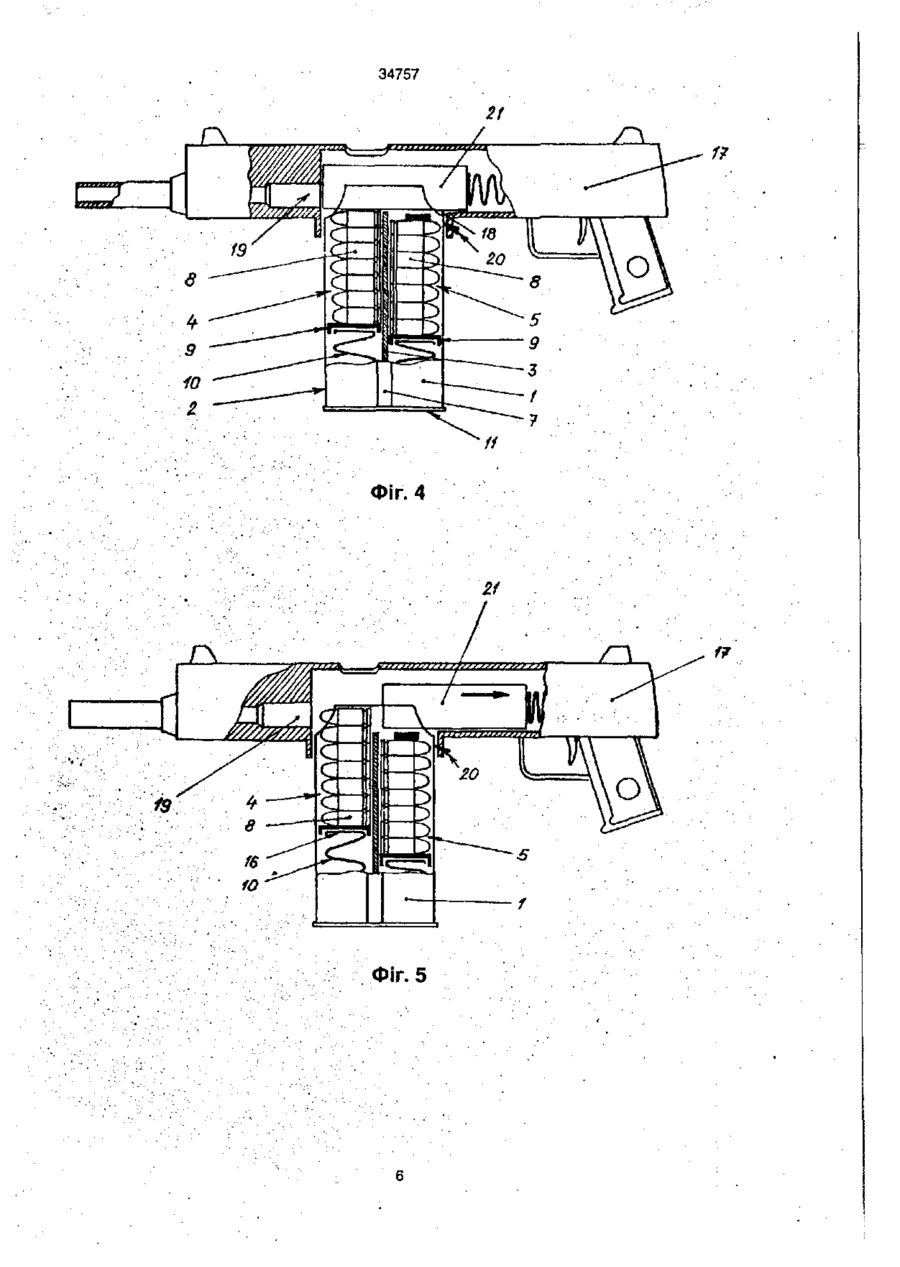

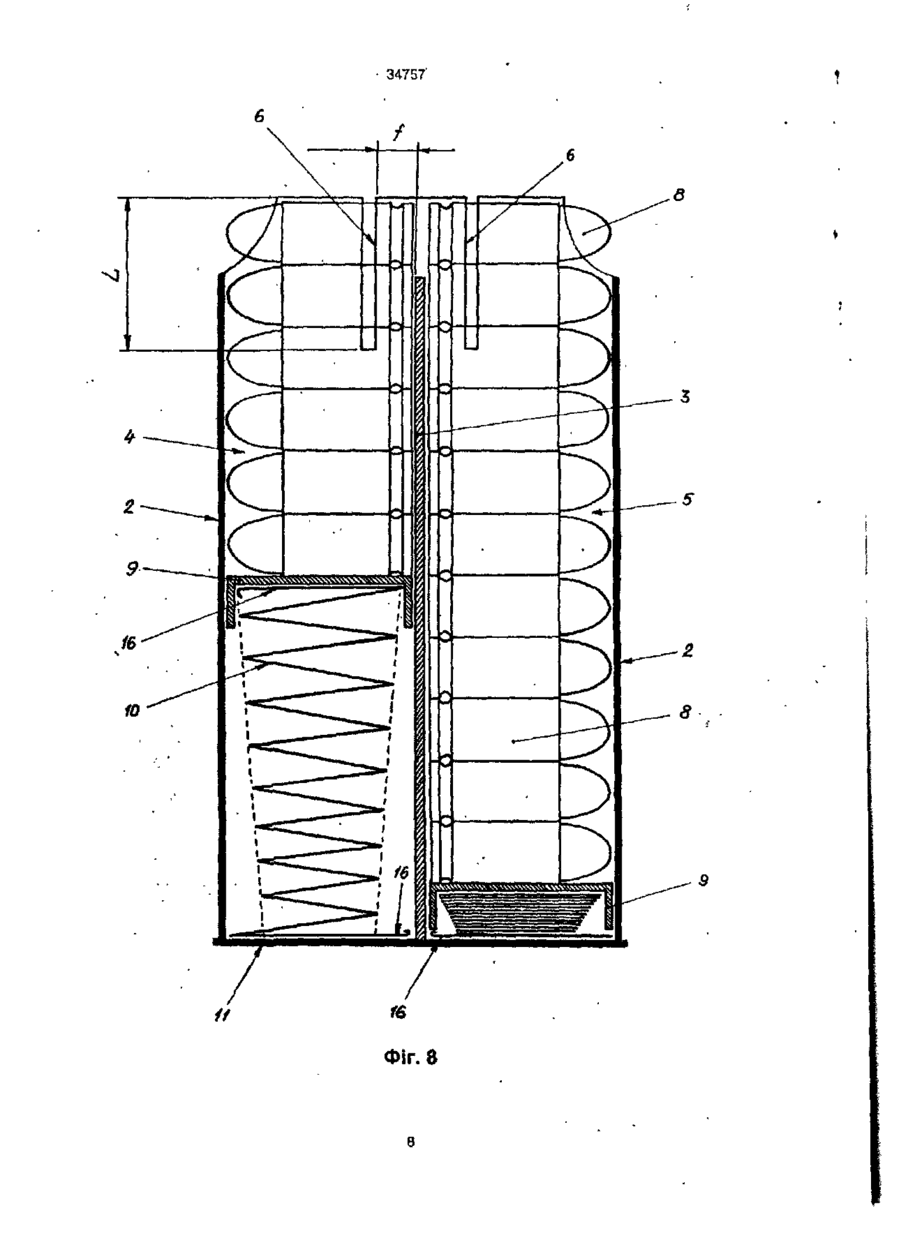

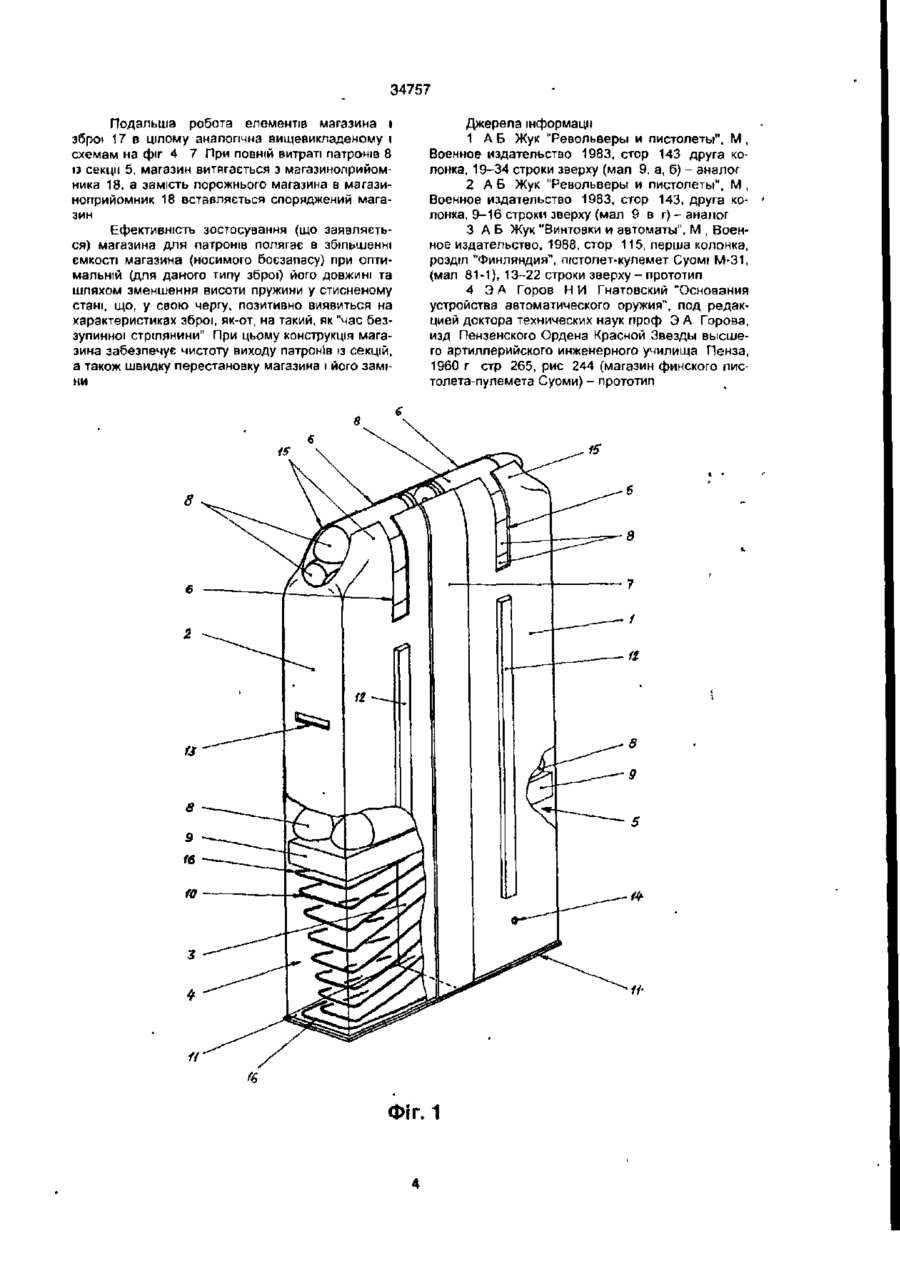

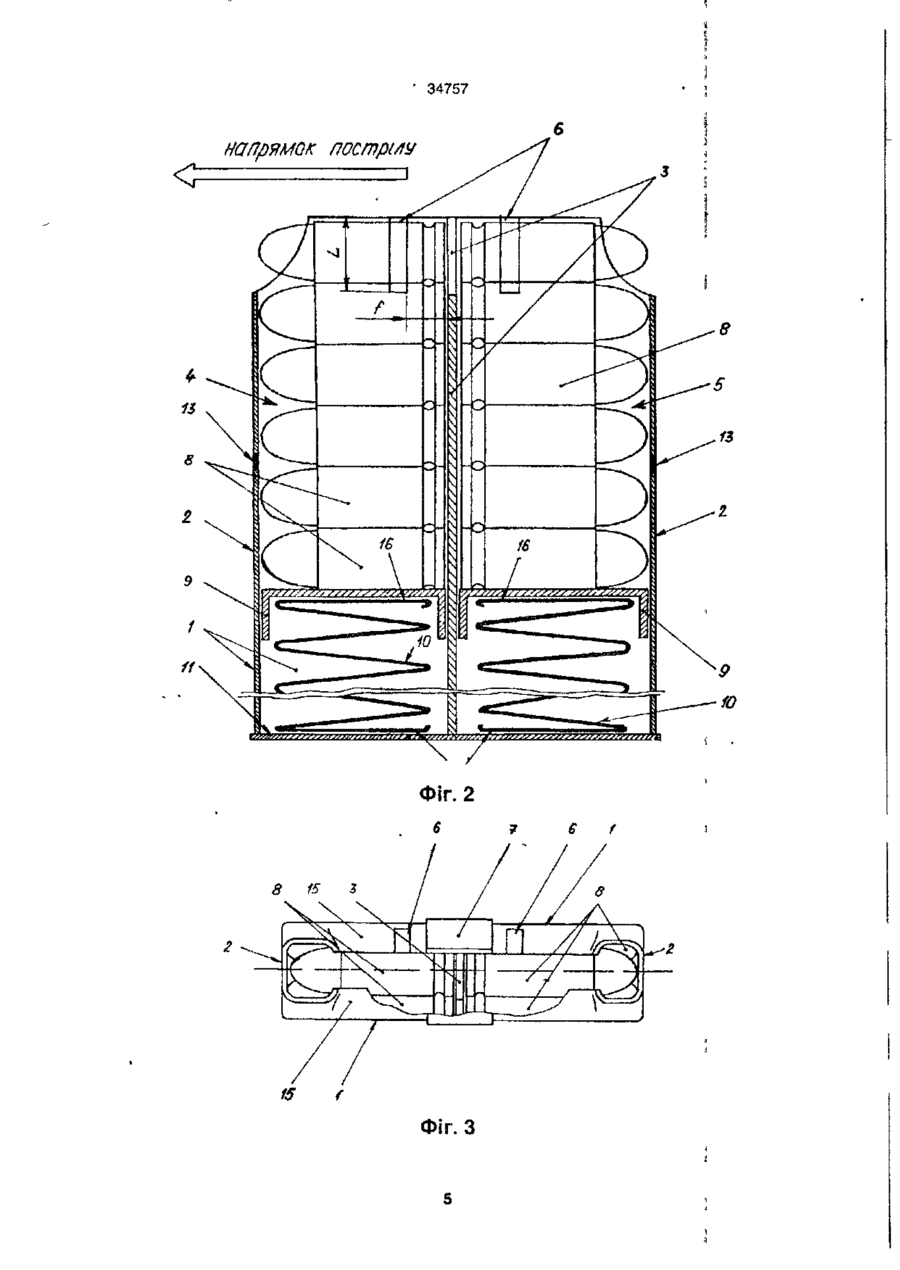

1 Магазин для патронів, що містить корпус у виді коробки, відкритої з одного боку, розділений у n-ному напрямку вертикальною перегородкою на дві секції, у кожній із яких знаходиться подаватель, що підпирається пружиною, І патрони, розміщені 8 кожній секції' один біля іншого попарно в ряду, при цьому верхня закінцівка бічних стінок корпуса виконана із загнутими краями для утримання патрона, а вихід із секцій виконаний один і має таку форму, крізь яку патрони подаються по черзі як іа.лівої секції магазина, так і з правої, що відрізняється тим, що корпус розділений у поперечному напрямку вертикальною перегородкою на дві симетричні, щодо перегородки, секції, патрони в кожній із секцій розташовані попарно один біля іншого і повернені, щодо вертикальної перегородки, відповідно, у напрямку постріла і протилежному йому, Винахід відноситься до області озброєння, як-от, до конструкцій магазинів для автоматичної зброї Відомий магазин для патронів, що представляє собою металеву коробку, відкриту з однієї сторони (поверх), усередині якої знаходиться подаватель, що підпирається пружиною, при цьому патрони, що вводяться в магазин, утримуються там завдяки особпивим загинам стінок магазина [1] Патрони в магазині розташовуються в один або більш рядів у напрямку постріла один біля іншого На бічних стінках магазина виконані отвори або вирізи, крізь котрі видно кількість патронів, що знаходяться в магазині Недоліком відомого магазина є мала його ємкість при оптимальній довжині магазина Відомий магазин для патронів, що містить корпус, кришку, подаватель, пружину подавателя і виступ, при цьому на бічних стінках корпуса вико КІЛЬКІСТЬ виходів із секцій виконано рівним кількості останніх, а на верхній частині бічних стінок корпуса виконані вертикальні прорізи, при цьому довжина згаданих прорізів не перевищує довжини використовуваного патрона, а їхнє віддалення від перегородки - його діаметра. 2 Магазин для патронів по п. 1, що відрізняється тим, що пружина виконана формою, що забезпечує при стиску пружини вільний вхід витків упом'янутої пружини, що мають менший розмір по периметру, у виток, що мас більший розмір по периметру 3 Магазин для патронів по п. 1. що відрізняється тим, що витки проволоки виконані з послідовним зменшенням периметру намотки від максимального до мінімального на кожному з наступних витків до j-того витка 4. Магазин для патронів по п. 2, що відрізняється тим, що зменшення периметру намотки витків пружини вщ максимального до мінімального виконується на п ділянках пружини, при цьому виток з мінімальним периметром переходить у виток з максимальним периметром. 5. Магазин для патронш по п. З, що відрізняється тим, що закінцівки пружини вміщують витки з максимальним за величиною периметром намотки. нані фігурні вікна, а верхня закінцівка бічних стінок має загнуті краї для утримання патронів, розташованих один біля іншого в два ряди в напрямку постріла [2]. Збільшення ємкості магазина досягається за рахунок дворядного розташування патронів Недопіком відомого магазина є його мала ємкість при оптимальній довжині магазина t збільшення часу пєрезаряжання зброї аналогічними магазинами у який входить час на витяг порожнього магазина на знаходження спорядженого запасного магазина і введення його в горловину для магазина (із наступним досиланням патрона в патронник) Найбільше близьким технічним рішенням, обраним у якоср прототипу, є магазин для патронів, що містить корпус у виді коробки, відкритої з одного боку розділений вертикальною перегородкою на дві секції, у кожній із яких знаходиться подаватель, що підпирається HPV>KHHOIO, і NЮ N

Дивитися

Додаткова інформація

Назва патенту англійською

Magazine for cartridges

Автори англійською

Oleksienko Ihor Mykhailovych, Komarov Volodymyr Oleksandrovych, Lomakin Volodymyr Volodymyrovych, Komarov Oleksandr Semenovych

Назва патенту російською

Магазин для патронов

Автори російською

Алексеенко Игорь Михайлович, Комаров Владимир Александрович, Ломакин Владимир Владимирович, Комаров Александр Семенович

МПК / Мітки

МПК: F41C 27/00

Мітки: патронів, магазин
