Пристрій для гашення вібрацій і шуму в гідравлічній установці

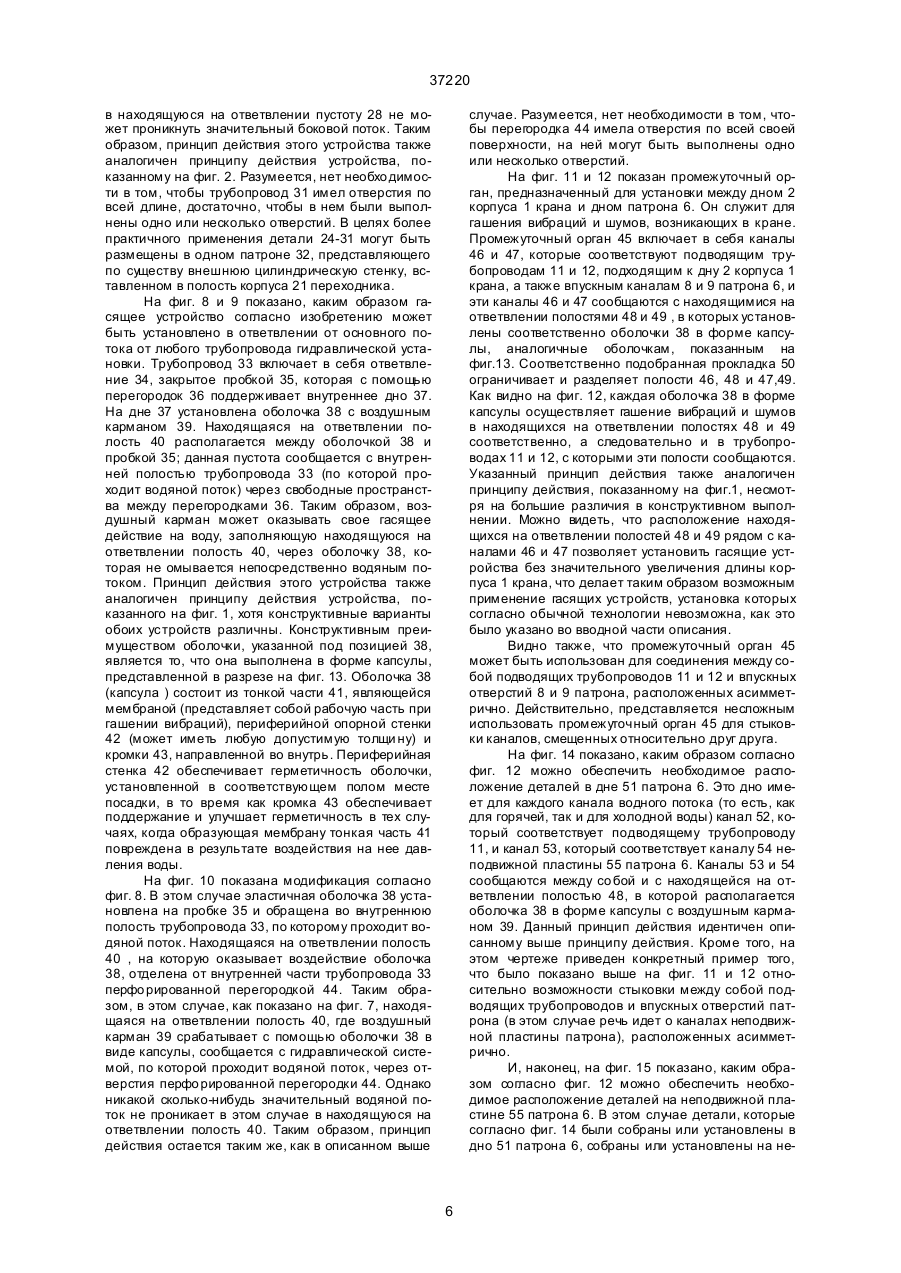

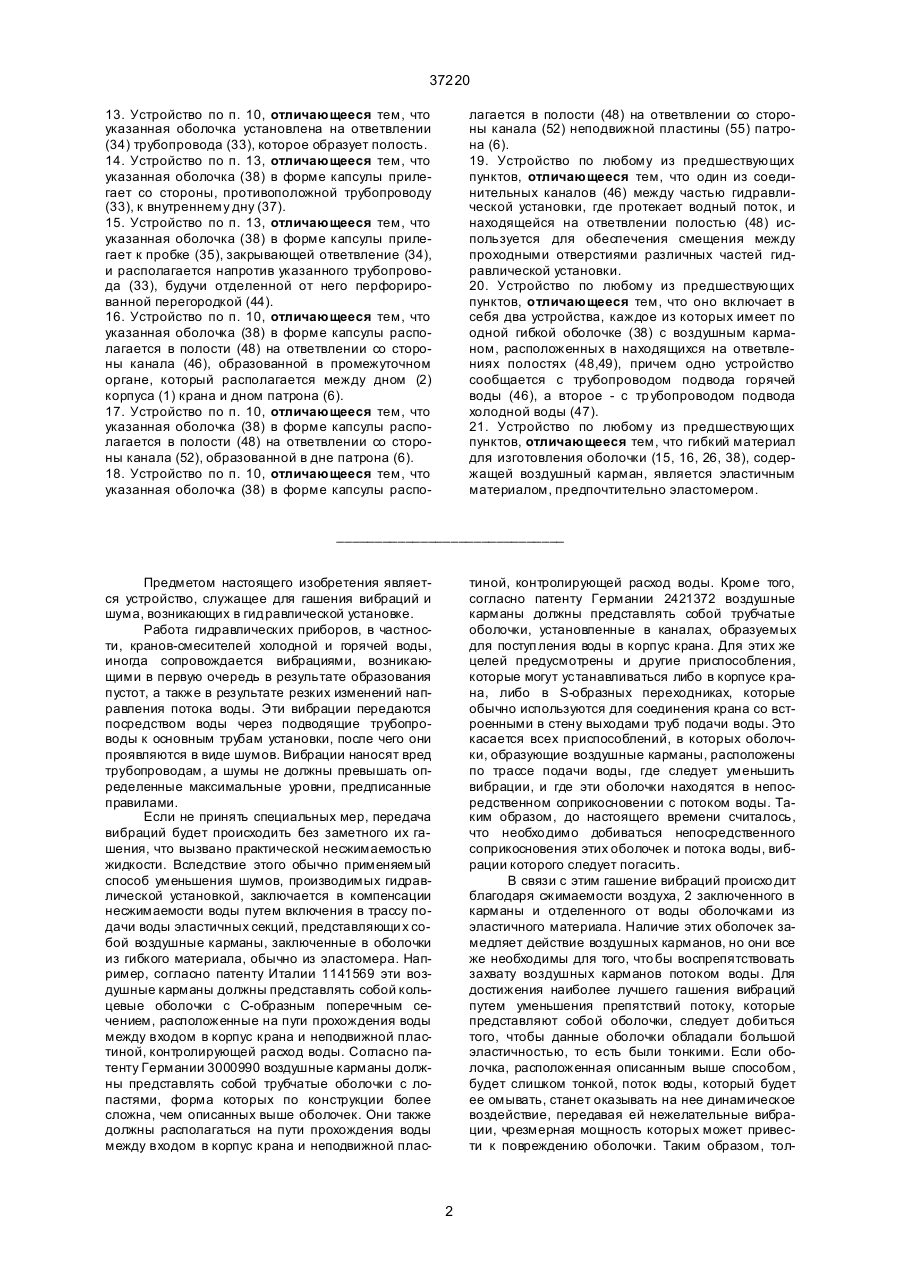

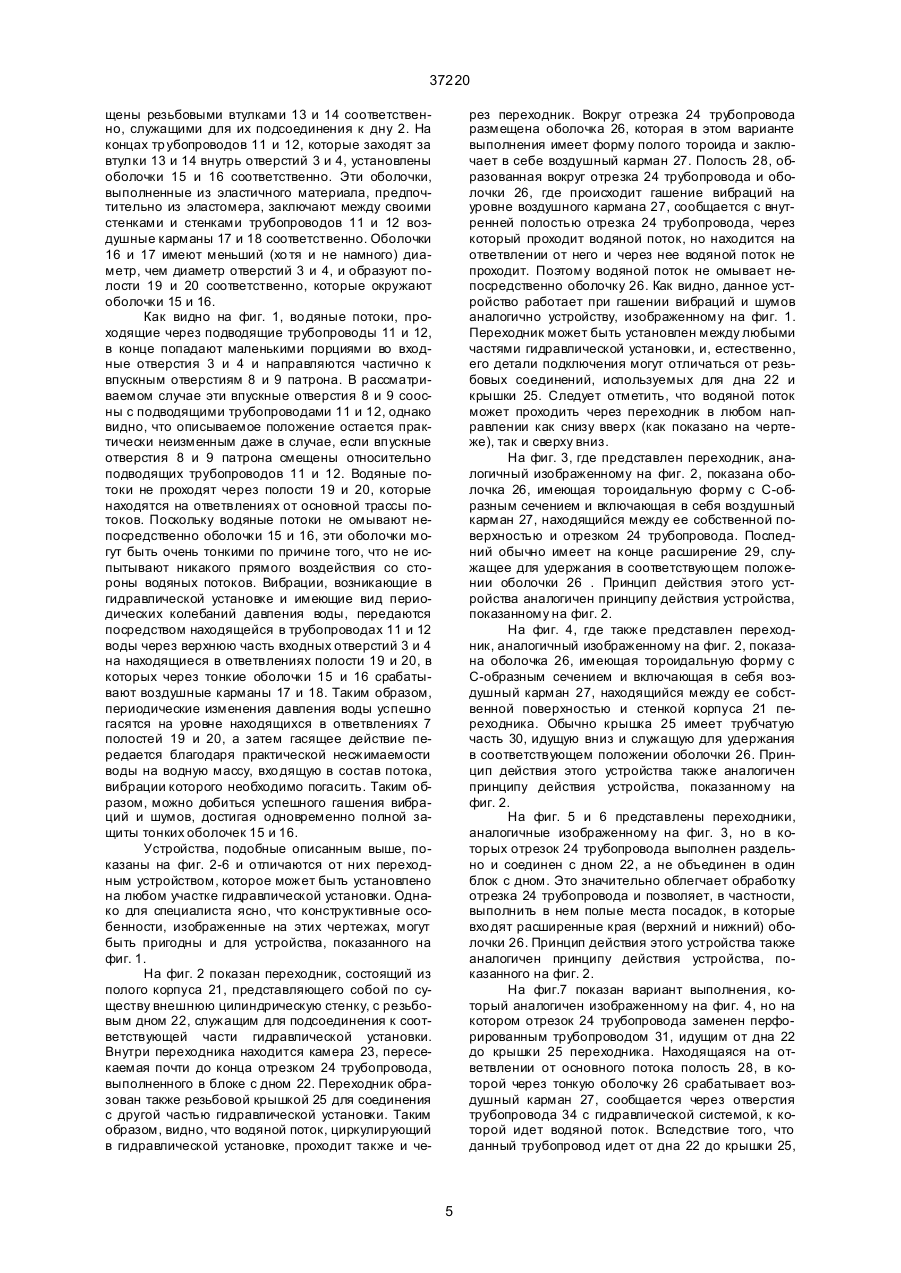

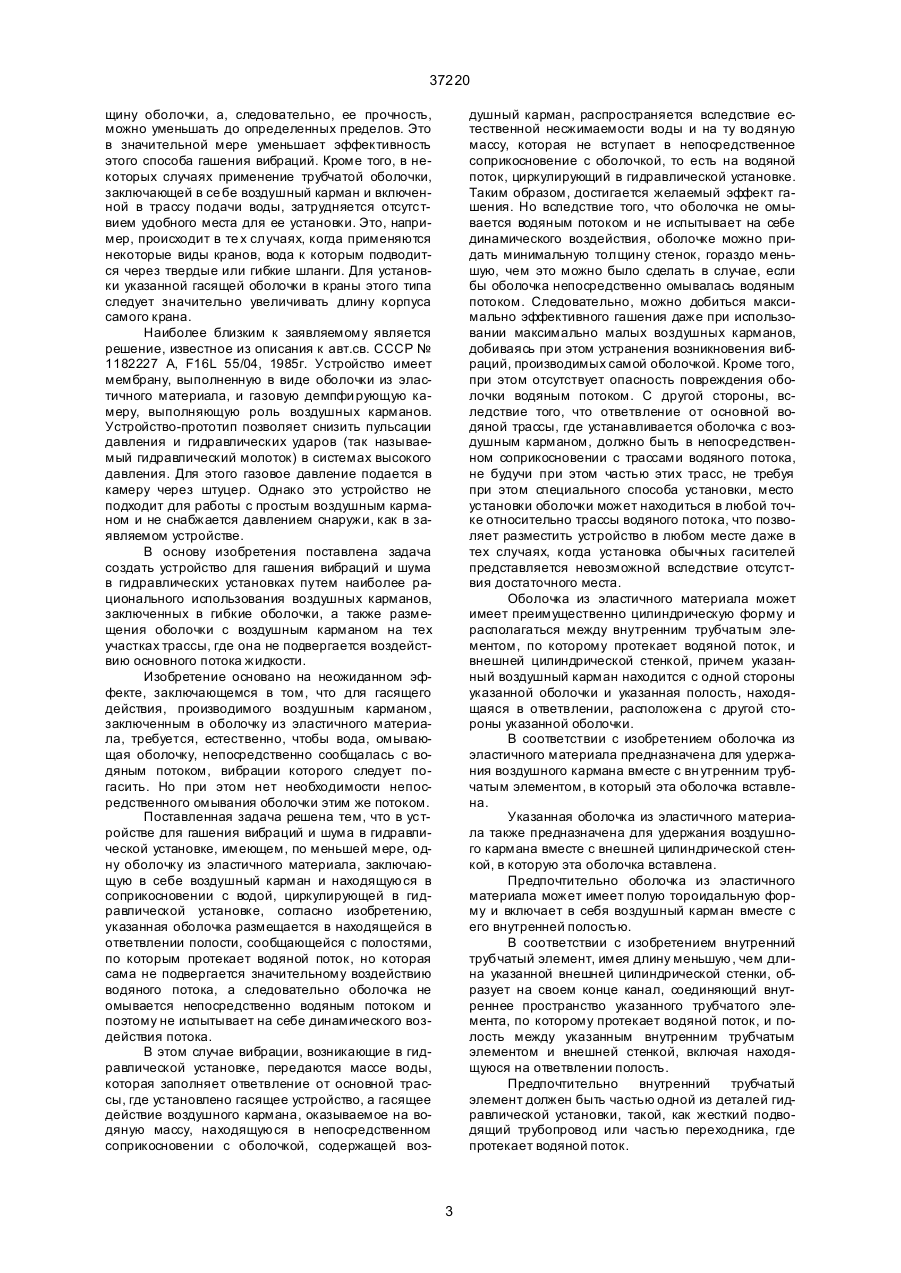

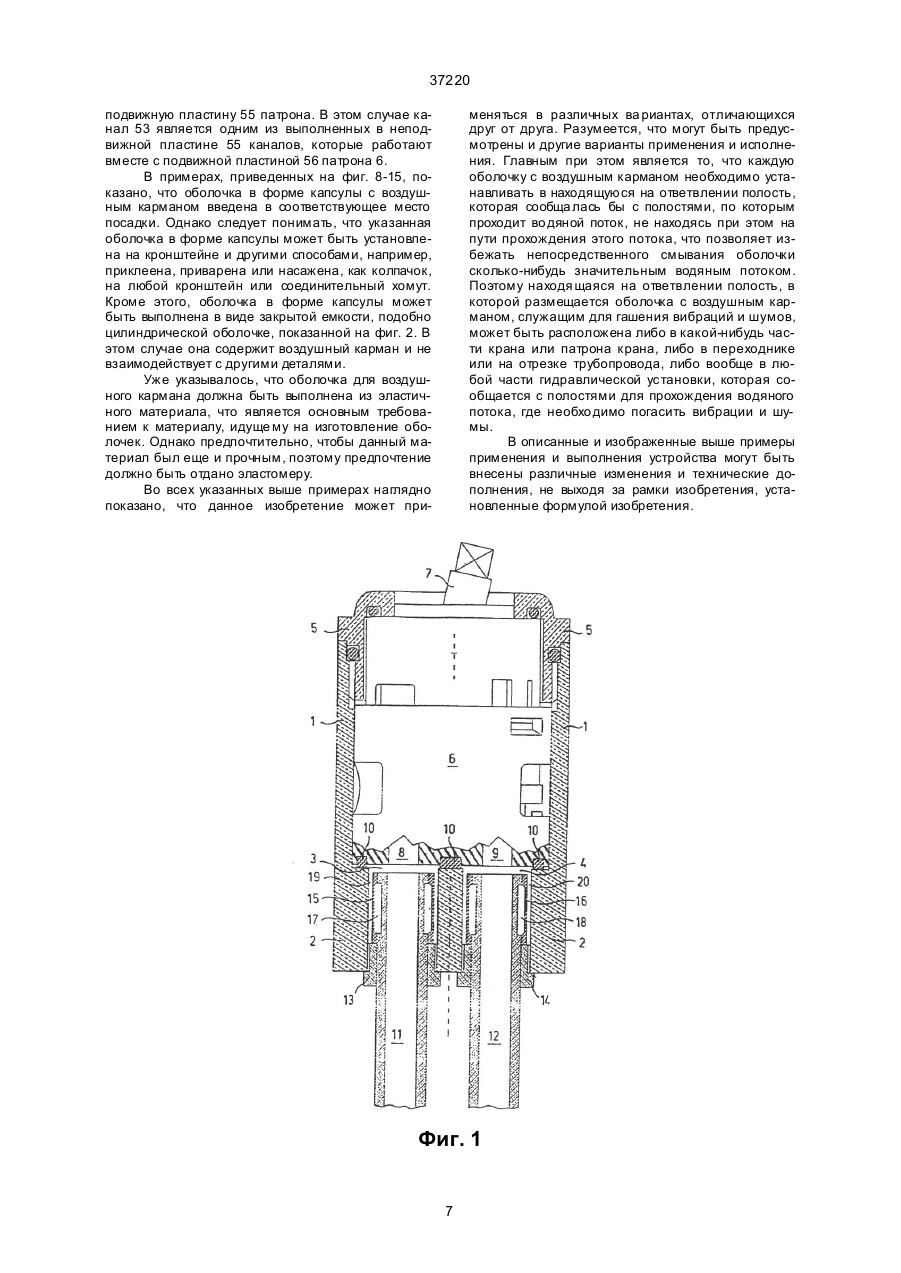

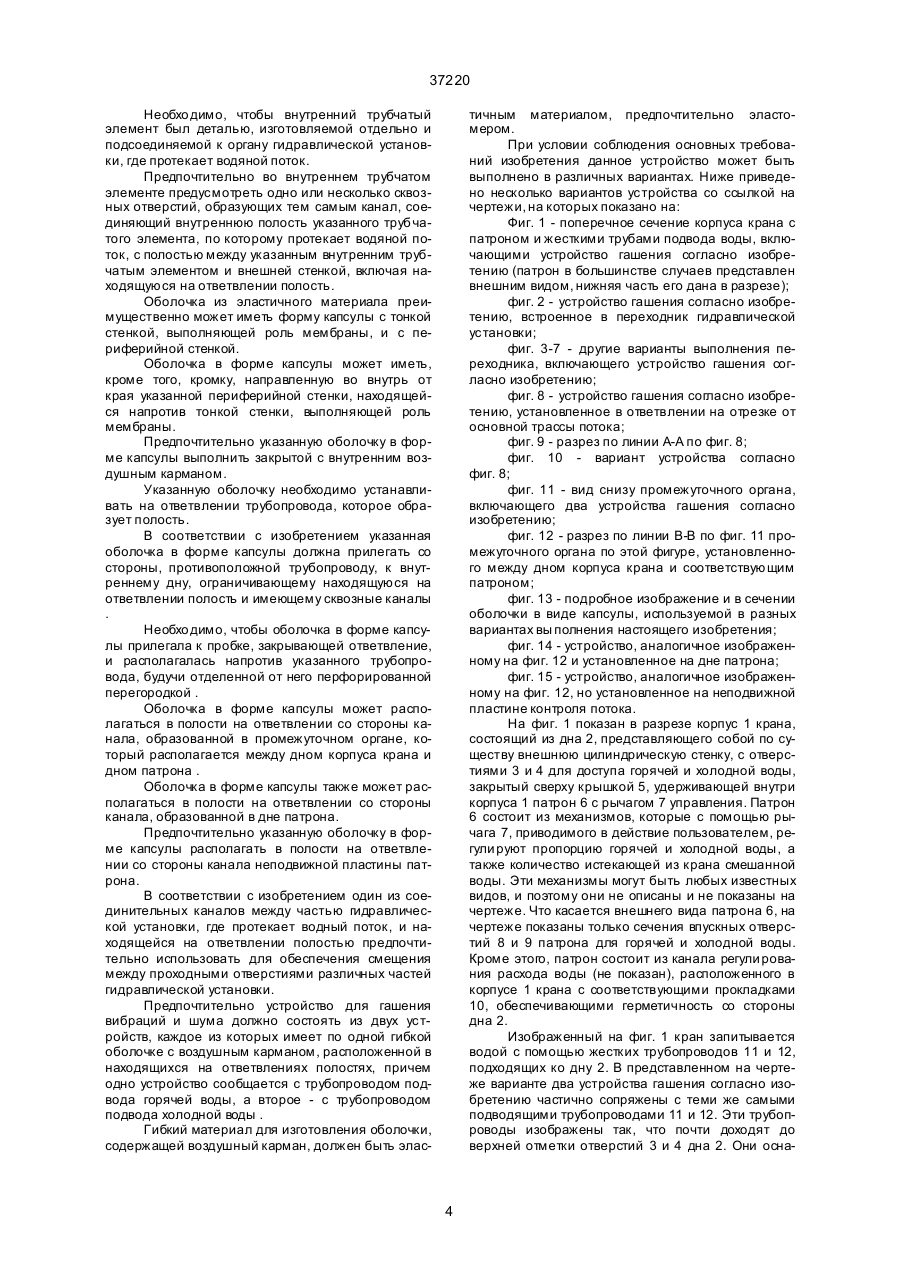

1. Устройство для гашения вибраций и шума в гидравлической установке, имеющее по меньшей мере одну оболочку (15,16,26, 38) из эластичного материала, заключающую в себе воздушный карман (17, 18, 27, 39) и находящуюся в соприкосновении с водой, циркулирующей в гидравлической установке, отличающееся тем, что указанная оболочка (15, 16, 26, 38) размещена в находящейся в ответвлении полости (19, 20, 28, 40, 48), сообщающейся с полостями (3, 4, 23, 33, 46), по которым протекает водяной поток, но которая сама не подвергается значительному воздействию водяного потока, а следовательно оболочка (15,16,26, 38) не омывается непосредственно водяным потоком и поэтому не испытывает на себе динамического воздействия потока. 2. Устройство по п. 1, отличающееся тем, что указанная оболочка (15, 16, 26) из эластичного материала имеет преимущественно цилиндрическую форму и расположена между внутренним трубчатым элементом (11, 12, 24, 31), по которому протекает водяной поток, и внешней цилиндрической стенкой (2, 21, 32), причем указанный воздушный карман (17, 18, 27) находится с одной стороны указанной оболочки и указанная полость (19, 20, 28), находящаяся в ответвлении, располагается с другой стороны указанной оболочки. 3. Устройство по п. 2, отличающееся тем, что указанная оболочка (15, 16, 26) из эластичного материала предназначена для удержания воздушного кармана (17, 18, 27) вместе с внутренним трубчатым элементом (11,12, 24), в который эта оболочка вставлена. 4. Устройство по п. 2, отличающееся тем, что указанная оболочка (26) из эластичного материала предназначена для удержания воздушного кармана (27) вместе с внешней цилиндрической стенкой (21, 32), в которую эта оболочка вставлена. C2 (54) ПРИСТРІЙ ДЛЯ ГАШЕННЯ ВІБРАЦІЙ І ШУМУ В ГІДРАВЛІЧНІЙ УСТАНОВЦ І 37220 13. Устройство по п. 10, отличающееся тем, что указанная оболочка установлена на ответвлении (34) трубопровода (33), которое образует полость. 14. Устройство по п. 13, отличающееся тем, что указанная оболочка (38) в форме капсулы прилегает со стороны, противоположной трубопроводу (33), к внутреннему дну (37). 15. Устройство по п. 13, отличающееся тем, что указанная оболочка (38) в форме капсулы прилегает к пробке (35), закрывающей ответвление (34), и располагается напротив указанного трубопровода (33), будучи отделенной от него перфорированной перегородкой (44). 16. Устройство по п. 10, отличающееся тем, что указанная оболочка (38) в форме капсулы располагается в полости (48) на ответвлении со стороны канала (46), образованной в промежуточном органе, который располагается между дном (2) корпуса (1) крана и дном патрона (6). 17. Устройство по п. 10, отличающееся тем, что указанная оболочка (38) в форме капсулы располагается в полости (48) на ответвлении со стороны канала (52), образованной в дне патрона (6). 18. Устройство по п. 10, отличающееся тем, что указанная оболочка (38) в форме капсулы распо лагается в полости (48) на ответвлении со стороны канала (52) неподвижной пластины (55) патрона (6). 19. Устройство по любому из предшествующих пунктов, отличающееся тем, что один из соединительных каналов (46) между частью гидравлической установки, где протекает водный поток, и находящейся на ответвлении полостью (48) используется для обеспечения смещения между проходными отверстиями различных частей гидравлической установки. 20. Устройство по любому из предшествующих пунктов, отличающееся тем, что оно включает в себя два устройства, каждое из которых имеет по одной гибкой оболочке (38) с воздушным карманом, расположенных в находящихся на ответвлениях полостях (48,49), причем одно устройство сообщается с трубопроводом подвода горячей воды (46), а второе - с тр убопроводом подвода холодной воды (47). 21. Устройство по любому из предшествующих пунктов, отличающееся тем, что гибкий материал для изготовления оболочки (15, 16, 26, 38), содержащей воздушный карман, является эластичным материалом, предпочтительно эластомером. ______________________________ Предметом настоящего изобретения является устройство, служащее для гашения вибраций и шума, возникающих в гидравлической установке. Работа гидравлических приборов, в частности, кранов-смесителей холодной и горячей воды, иногда сопровождается вибрациями, возникающими в первую очередь в результате образования пустот, а также в результате резких изменений направления потока воды. Эти вибрации передаются посредством воды через подводящие трубопроводы к основным трубам установки, после чего они проявляются в виде шумов. Вибрации наносят вред трубопроводам, а шумы не должны превышать определенные максимальные уровни, предписанные правилами. Если не принять специальных мер, передача вибраций будет происходить без заметного их гашения, что вызвано практической несжимаемостью жидкости. Вследствие этого обычно применяемый способ уменьшения шумов, производимых гидравлической установкой, заключается в компенсации несжимаемости воды путем включения в трассу подачи воды эластичных секций, представляющи х собой воздушные карманы, заключенные в оболочки из гибкого материала, обычно из эластомера. Например, согласно патенту Италии 1141569 эти воздушные карманы должны представлять собой кольцевые оболочки с С-образным поперечным сечением, расположенные на пути прохождения воды между входом в корпус крана и неподвижной пластиной, контролирующей расход воды. Согласно патенту Германии 3000990 воздушные карманы должны представлять собой трубчатые оболочки с лопастями, форма которых по конструкции более сложна, чем описанных выше оболочек. Они также должны располагаться на пути прохождения воды между входом в корпус крана и неподвижной плас тиной, контролирующей расход воды. Кроме того, согласно патенту Германии 2421372 воздушные карманы должны представлять собой трубчатые оболочки, установленные в каналах, образуемых для поступ ления воды в корпус крана. Для этих же целей предусмотрены и другие приспособления, которые могут устанавливаться либо в корпусе крана, либо в S-образных переходниках, которые обычно используются для соединения крана со встроенными в стену выходами труб подачи воды. Это касается всех приспособлений, в которых оболочки, образующие воздушные карманы, расположены по трассе подачи воды, где следует уменьшить вибрации, и где эти оболочки находятся в непосредственном соприкосновении с потоком воды. Таким образом, до настоящего времени считалось, что необхо димо добиваться непосредственного соприкосновения этих оболочек и потока воды, вибрации которого следует погасить. В связи с этим гашение вибраций происхо дит благодаря сжимаемости воздуха, 2 заключенного в карманы и отделенного от воды оболочками из эластичного материала. Наличие этих оболочек замедляет действие воздушных карманов, но они все же необходимы для того, что бы воспрепятствовать захвату воздушных карманов потоком воды. Для достижения наиболее лучшего гашения вибраций путем уменьшения препятствий потоку, которые представляют собой оболочки, следует добиться того, чтобы данные оболочки обладали большой эластичностью, то есть были тонкими. Если оболочка, расположенная описанным выше способом, будет слишком тонкой, поток воды, который будет ее омывать, станет оказывать на нее динамическое воздействие, передавая ей нежелательные вибрации, чрезмерная мощность которых может привести к повреждению оболочки. Таким образом, тол 2 37220 щину оболочки, а, следовательно, ее прочность, можно уменьшать до определенных пределов. Это в значительной мере уменьшает эффективность этого способа гашения вибраций. Кроме того, в некоторых случаях применение трубчатой оболочки, заключающей в се бе воздушный карман и включенной в трассу подачи воды, затрудняется отсутствием удобного места для ее установки. Это, например, происходит в те х случаях, когда применяются некоторые виды кранов, вода к которым подводится через твердые или гибкие шланги. Для установки указанной гасящей оболочки в краны этого типа следует значительно увеличивать длину корпуса самого крана. Наиболее близким к заявляемому является решение, известное из описания к авт.св. СССР № 1182227 A, F16L 55/04, 1985г. Устройство имеет мембрану, выполненную в виде оболочки из эластичного материала, и газовую демпфи рующую камеру, выполняющую роль воздушных карманов. Устройство-прототип позволяет снизить пульсации давления и гидравлических ударов (так называемый гидравлический молоток) в системах высокого давления. Для этого газовое давление подается в камеру через штуцер. Однако это устройство не подходит для работы с простым воздушным карманом и не снабжается давлением снаружи, как в заявляемом устройстве. В основу изобретения поставлена задача создать устройство для гашения вибраций и шума в гидравлических установках путем наиболее рационального использования воздушных карманов, заключенных в гибкие оболочки, а также размещения оболочки с воздушным карманом на тех участках трассы, где она не подвергается воздействию основного потока жидкости. Изобретение основано на неожиданном эффекте, заключающемся в том, что для гасящего действия, производимого воздушным карманом, заключенным в оболочку из эластичного материала, требуется, естественно, чтобы вода, омывающая оболочку, непосредственно сообщалась с водяным потоком, вибрации которого следует погасить. Но при этом нет необходимости непосредственного омывания оболочки этим же потоком. Поставленная задача решена тем, что в устройстве для гашения вибраций и шума в гидравлической установке, имеющем, по меньшей мере, одну оболочку из эластичного материала, заключающую в себе воздушный карман и находящуюся в соприкосновении с водой, циркулирующей в гидравлической установке, согласно изобретению, указанная оболочка размещается в находящейся в ответвлении полости, сообщающейся с полостями, по которым протекает водяной поток, но которая сама не подвергается значительному воздействию водяного потока, а следовательно оболочка не омывается непосредственно водяным потоком и поэтому не испытывает на себе динамического воздействия потока. В этом случае вибрации, возникающие в гидравлической установке, передаются массе воды, которая заполняет ответвление от основной трассы, где установлено гасящее устройство, а гасящее действие воздушного кармана, оказываемое на водяную массу, находящуюся в непосредственном соприкосновении с оболочкой, содержащей воз душный карман, распространяется вследствие естественной несжимаемости воды и на ту во дяную массу, которая не вступает в непосредственное соприкосновение с оболочкой, то есть на водяной поток, циркулирующий в гидравлической установке. Таким образом, достигается желаемый эффект гашения. Но вследствие того, что оболочка не омывается водяным потоком и не испытывает на себе динамического воздействия, оболочке можно придать минимальную толщину стенок, гораздо меньшую, чем это можно было сделать в случае, если бы оболочка непосредственно омывалась водяным потоком. Следовательно, можно добиться максимально эффективного гашения даже при использовании максимально малых воздушных карманов, добиваясь при этом устранения возникновения вибраций, производимых самой оболочкой. Кроме того, при этом отсутствует опасность повреждения оболочки водяным потоком. С другой стороны, вследствие того, что ответвление от основной водяной трассы, где устанавливается оболочка с воздушным карманом, должно быть в непосредственном соприкосновении с трассами водяного потока, не будучи при этом частью этих трасс, не требуя при этом специального способа установки, место установки оболочки может находиться в любой точке относительно трассы водяного потока, что позволяет разместить устройство в любом месте даже в тех случаях, когда установка обычных гасителей представляется невозможной вследствие отсутствия достаточного места. Оболочка из эластичного материала может имеет преимущественно цилиндрическую форму и располагаться между внутренним трубчатым элементом, по которому протекает водяной поток, и внешней цилиндрической стенкой, причем указанный воздушный карман находится с одной стороны указанной оболочки и указанная полость, находящаяся в ответвлении, расположена с другой стороны указанной оболочки. В соответствии с изобретением оболочка из эластичного материала предназначена для удержания воздушного кармана вместе с вн утренним трубчатым элементом, в который эта оболочка вставлена. Указанная оболочка из эластичного материала также предназначена для удержания воздушного кармана вместе с внешней цилиндрической стенкой, в которую эта оболочка вставлена. Предпочтительно оболочка из эластичного материала может имеет полую тороидальную форму и включает в себя воздушный карман вместе с его внутренней полостью. В соответствии с изобретением внутренний трубчатый элемент, имея длину меньшую, чем длина указанной внешней цилиндрической стенки, образует на своем конце канал, соединяющий внутреннее пространство указанного трубчатого элемента, по которому протекает водяной поток, и полость между указанным внутренним трубчатым элементом и внешней стенкой, включая находящуюся на ответвлении полость. Предпочтительно внутренний трубчатый элемент должен быть частью одной из деталей гидравлической установки, такой, как жесткий подводящий трубопровод или частью переходника, где протекает водяной поток. 3 37220 Необхо димо, чтобы внутренний трубчатый элемент был деталью, изготовляемой отдельно и подсоединяемой к органу гидравлической установки, где протекает водяной поток. Предпочтительно во внутреннем трубчатом элементе предусмотреть одно или несколько сквозных отверстий, образующих тем самым канал, соединяющий внутреннюю полость указанного трубчатого элемента, по которому протекает водяной поток, с полостью между указанным внутренним трубчатым элементом и внешней стенкой, включая находящуюся на ответвлении полость. Оболочка из эластичного материала преимущественно может иметь форму капсулы с тонкой стенкой, выполняющей роль мембраны, и с периферийной стенкой. Оболочка в форме капсулы может иметь, кроме того, кромку, направленную во внутрь от края указанной периферийной стенки, находящейся напротив тонкой стенки, выполняющей роль мембраны. Предпочтительно указанную оболочку в форме капсулы выполнить закрытой с внутренним воздушным карманом. Указанную оболочку необходимо устанавливать на ответвлении трубопровода, которое образует полость. В соответствии с изобретением указанная оболочка в форме капсулы должна прилегать со стороны, противоположной трубопроводу, к внутреннему дну, ограничивающему находящуюся на ответвлении полость и имеющему сквозные каналы . Необхо димо, чтобы оболочка в форме капсулы прилегала к пробке, закрывающей ответвление, и располагалась напротив указанного трубопровода, будучи отделенной от него перфорированной перегородкой . Оболочка в форме капсулы может располагаться в полости на ответвлении со стороны канала, образованной в промежуточном органе, который располагается между дном корпуса крана и дном патрона . Оболочка в форме капсулы также может располагаться в полости на ответвлении со стороны канала, образованной в дне патрона. Предпочтительно указанную оболочку в форме капсулы располагать в полости на ответвлении со стороны канала неподвижной пластины патрона. В соответствии с изобретением один из соединительных каналов между частью гидравлической установки, где протекает водный поток, и находящейся на ответвлении полостью предпочтительно использовать для обеспечения смещения между проходными отверстиями различных частей гидравлической установки. Предпочтительно устройство для гашения вибраций и шума должно состоять из двух устройств, каждое из которых имеет по одной гибкой оболочке с воздушным карманом, расположенной в находящихся на ответвлениях полостях, причем одно устройство сообщается с трубопроводом подвода горячей воды, а второе - с трубопроводом подвода холодной воды . Гибкий материал для изготовления оболочки, содержащей воздушный карман, должен быть элас тичным материалом, предпочтительно эластомером. При условии соблюдения основных требований изобретения данное устройство может быть выполнено в различных вариантах. Ниже приведено несколько вариантов устройства со ссылкой на чертежи, на которых показано на: Фиг. 1 - поперечное сечение корпуса крана с патроном и жесткими трубами подвода воды, включающими устройство гашения согласно изобретению (патрон в большинстве случаев представлен внешним видом, нижняя часть его дана в разрезе); фиг. 2 - устройство гашения согласно изобретению, встроенное в переходник гидравлической установки; фиг. 3-7 - другие варианты выполнения переходника, включающего устройство гашения согласно изобретению; фиг. 8 - устройство гашения согласно изобретению, установленное в ответвлении на отрезке от основной трассы потока; фиг. 9 - разрез по линии А-А по фиг. 8; фиг. 10 - вариант устройства согласно фиг. 8; фиг. 11 - вид снизу промежуточного органа, включающего два устройства гашения согласно изобретению; фиг. 12 - разрез по линии В-В по фиг. 11 промежуточного органа по этой фигуре, установленного между дном корпуса крана и соответствующим патроном; фиг. 13 - подробное изображение и в сечении оболочки в виде капсулы, используемой в разных вариантах вы полнения настоящего изобретения; фиг. 14 - устройство, аналогичное изображенному на фиг. 12 и установленное на дне патрона; фиг. 15 - устройство, аналогичное изображенному на фиг. 12, но установленное на неподвижной пластине контроля потока. На фиг. 1 показан в разрезе корпус 1 крана, состоящий из дна 2, представляющего собой по существу внешнюю цилиндрическую стенку, с отверстиями 3 и 4 для доступа горячей и холодной воды, закрытый сверху крышкой 5, удерживающей внутри корпуса 1 патрон 6 с рычагом 7 управления. Патрон 6 состоит из механизмов, которые с помощью рычага 7, приводимого в действие пользователем, регули руют пропорцию горячей и холодной воды, а также количество истекающей из крана смешанной воды. Эти механизмы могут быть любых известных видов, и поэтому они не описаны и не показаны на чертеже. Что касается внешнего вида патрона 6, на чертеже показаны только сечения впускных отверстий 8 и 9 патрона для горячей и холодной воды. Кроме этого, патрон состоит из канала регули рования расхода воды (не показан), расположенного в корпусе 1 крана с соответствующими прокладками 10, обеспечивающими герметичность со стороны дна 2. Изображенный на фиг. 1 кран запитывается водой с помощью жестких трубопроводов 11 и 12, подходящих ко дну 2. В представленном на чертеже варианте два устройства гашения согласно изобретению частично сопряжены с теми же самыми подводящими трубопроводами 11 и 12. Эти трубопроводы изображены так, что почти доходят до верхней отметки отверстий 3 и 4 дна 2. Они осна 4 37220 щены резьбовыми втулками 13 и 14 соответственно, служащими для их подсоединения к дну 2. На концах тр убопроводов 11 и 12, которые заходят за втулки 13 и 14 внутрь отверстий 3 и 4, установлены оболочки 15 и 16 соответственно. Эти оболочки, выполненные из эластичного материала, предпочтительно из эластомера, заключают между своими стенками и стенками трубопроводов 11 и 12 воздушные карманы 17 и 18 соответственно. Оболочки 16 и 17 имеют меньший (хо тя и не намного) диаметр, чем диаметр отверстий 3 и 4, и образуют полости 19 и 20 соответственно, которые окружают оболочки 15 и 16. Как видно на фиг. 1, во дяные потоки, проходящие через подводящие трубопроводы 11 и 12, в конце попадают маленькими порциями во входные отверстия 3 и 4 и направляются частично к впускным отверстиям 8 и 9 патрона. В рассматриваемом случае эти впускные отверстия 8 и 9 соосны с подводящими трубопроводами 11 и 12, однако видно, что описываемое положение остается практически неизменным даже в случае, если впускные отверстия 8 и 9 патрона смещены относительно подводящих трубопроводов 11 и 12. Водяные потоки не проходят через полости 19 и 20, которые находятся на ответвлениях от основной трассы потоков. Поскольку водяные потоки не омывают непосредственно оболочки 15 и 16, эти оболочки могут быть очень тонкими по причине того, что не испытывают никакого прямого воздействия со стороны водяных потоков. Вибрации, возникающие в гидравлической установке и имеющие вид периодических колебаний давления воды, передаются посредством находящейся в трубопроводах 11 и 12 воды через верхнюю часть входных отверстий 3 и 4 на находящиеся в ответвлениях полости 19 и 20, в которых через тонкие оболочки 15 и 16 срабатывают воздушные карманы 17 и 18. Таким образом, периодические изменения давления воды успешно гасятся на уровне находящихся в ответвлениях 7 полостей 19 и 20, а затем гасящее действие передается благодаря практической несжимаемости воды на водную массу, вхо дящую в состав потока, вибрации которого необходимо погасить. Таким образом, можно добиться успешного гашения вибраций и шумов, достигая одновременно полной защиты тонких оболочек 15 и 16. Устройства, подобные описанным выше, показаны на фиг. 2-6 и отличаются от них переходным устройством, которое может быть установлено на любом участке гидравлической установки. Однако для специалиста ясно, что конструктивные особенности, изображенные на этих чертежах, могут быть пригодны и для устройства, показанного на фиг. 1. На фиг. 2 показан переходник, состоящий из полого корпуса 21, представляющего собой по существу внешнюю цилиндрическую стенку, с резьбовым дном 22, служащим для подсоединения к соответствующей части гидравлической установки. Внутри переходника находится камера 23, пересекаемая почти до конца отрезком 24 трубопровода, выполненного в блоке с дном 22. Переходник образован также резьбовой крышкой 25 для соединения с другой частью гидравлической установки. Таким образом, видно, что водяной поток, циркулирующий в гидравлической установке, проходит также и че рез переходник. Вокруг отрезка 24 трубопровода размещена оболочка 26, которая в этом варианте выполнения имеет форму полого тороида и заключает в себе воздушный карман 27. Полость 28, образованная вокруг отрезка 24 трубопровода и оболочки 26, где происходит гашение вибраций на уровне воздушного кармана 27, сообщается с внутренней полостью отрезка 24 трубопровода, через который проходит водяной поток, но находится на ответвлении от него и через нее водяной поток не проходит. Поэтому водяной поток не омывает непосредственно оболочку 26. Как видно, данное устройство работает при гашении вибраций и шумов аналогично устройству, изображенному на фиг. 1. Переходник может быть установлен между любыми частями гидравлической установки, и, естественно, его детали подключения могут отличаться от резьбовых соединений, используемых для дна 22 и крышки 25. Следует отметить, что водяной поток может проходить через переходник в любом направлении как снизу вверх (как показано на чертеже), так и сверху вниз. На фиг. 3, где представлен переходник, аналогичный изображенному на фиг. 2, показана оболочка 26, имеющая тороидальную форму с С-образным сечением и включающая в себя воздушный карман 27, находящийся между ее собственной поверхностью и отрезком 24 трубопровода. Последний обычно имеет на конце расширение 29, служащее для удержания в соответствующем положении оболочки 26 . Принцип действия этого устройства аналогичен принципу действия устройства, показанному на фиг. 2. На фиг. 4, где также представлен переходник, аналогичный изображенному на фиг. 2, показана оболочка 26, имеющая тороидальную форму с С-образным сечением и включающая в себя воздушный карман 27, находящийся между ее собственной поверхностью и стенкой корпуса 21 переходника. Обычно крышка 25 имеет трубчатую часть 30, идущую вниз и служащую для удержания в соответствующем положении оболочки 26. Принцип действия этого устройства также аналогичен принципу действия устройства, показанному на фиг. 2. На фиг. 5 и 6 представлены переходники, аналогичные изображенному на фиг. 3, но в которых отрезок 24 трубопровода выполнен раздельно и соединен с дном 22, а не объединен в один блок с дном. Это значительно облегчает обработку отрезка 24 трубопровода и позволяет, в частности, выполнить в нем полые места посадок, в которые вхо дят расширенные края (верхний и нижний) оболочки 26. Принцип действия этого устройства также аналогичен принципу действия устройства, показанного на фиг. 2. На фиг.7 показан вариант выполнения, который аналогичен изображенному на фиг. 4, но на котором отрезок 24 трубопровода заменен перфорированным трубопроводом 31, идущим от дна 22 до крышки 25 переходника. Находящаяся на ответвлении от основного потока полость 28, в которой через тонкую оболочку 26 срабатывает воздушный карман 27, сообщается через отверстия трубопровода 34 с гидравлической системой, к которой идет водяной поток. Вследствие того, что данный трубопровод идет от дна 22 до крышки 25, 5 37220 в находящуюся на ответвлении пустоту 28 не может проникнуть значительный боковой поток. Таким образом, принцип действия этого устройства также аналогичен принципу действия устройства, показанному на фиг. 2. Разумеется, нет необхо димости в том, чтобы трубопровод 31 имел отверстия по всей длине, достаточно, чтобы в нем были выполнены одно или несколько отверстий. В целях более практичного применения детали 24-31 могут быть размещены в одном патроне 32, представляющего по существу внешнюю цилиндрическую стенку, вставленном в полость корпуса 21 переходника. На фиг. 8 и 9 показано, каким образом гасящее устройство согласно изобретению может быть установлено в ответвлении от основного потока от любого трубопровода гидравлической установки. Трубопровод 33 включает в себя ответвление 34, закрытое пробкой 35, которая с помощью перегородок 36 поддерживает внутреннее дно 37. На дне 37 установлена оболочка 38 с воздушным карманом 39. Находящаяся на ответвлении полость 40 располагается между оболочкой 38 и пробкой 35; данная пустота сообщается с внутренней полостью трубопровода 33 (по которой проходит водяной поток) через свободные пространства между перегородками 36. Таким образом, воздушный карман может оказывать свое гасящее действие на воду, заполняющую находящуюся на ответвлении полость 40, через оболочку 38, которая не омывается непосредственно водяным потоком. Принцип действия этого устройства также аналогичен принципу действия устройства, показанного на фиг. 1, хотя конструктивные варианты обоих устройств различны. Конструктивным преимуществом оболочки, указанной под позицией 38, является то, что она выполнена в форме капсулы, представленной в разрезе на фиг. 13. Оболочка 38 (капсула ) состоит из тонкой части 41, являющейся мембраной (представляет собой рабочую часть при гашении вибраций), периферийной опорной стенки 42 (может иметь любую допустимую толщи ну) и кромки 43, направленной во внутрь. Периферийная стенка 42 обеспечивает герметичность оболочки, установленной в соответствующем полом месте посадки, в то время как кромка 43 обеспечивает поддержание и улучшает герметичность в тех случаях, когда образующая мембрану тонкая часть 41 повреждена в результате воздействия на нее давления воды. На фиг. 10 показана модификация согласно фиг. 8. В этом случае эластичная оболочка 38 установлена на пробке 35 и обращена во внутреннюю полость трубопровода 33, по которому проходит водяной поток. Находящаяся на ответвлении полость 40 , на которую оказывает воздействие оболочка 38, отделена от внутреннейчасти трубопровода 33 перфо рированной перегородкой 44. Таким образом, в этом случае, как показано на фиг. 7, находящаяся на ответвлении полость 40, где воздушный карман 39 срабатывает с помощью оболочки 38 в виде капсулы, сообщается с гидравлической системой, по которой проходит водяной поток, через отверстия перфо рированной перегородки 44. Однако никакой сколько-нибудь значительный водяной поток не проникает в этом случае в находящуюся на ответвлении полость 40. Таким образом, принцип действия остается таким же, как в описанном выше случае. Разумеется, нет необходимости в том, чтобы перегородка 44 имела отверстия по всей своей поверхности, на ней могут быть выполнены одно или несколько отверстий. На фиг. 11 и 12 показан промежуточный орган, предназначенный для установки между дном 2 корпуса 1 крана и дном патрона 6. Он служит для гашения вибраций и шумов, возникающих в кране. Промежуточный орган 45 включает в себя каналы 46 и 47, которые соответствуют подводящим трубопроводам 11 и 12, подходящим к дну 2 корпуса 1 крана, а также впускным каналам 8 и 9 патрона 6, и эти каналы 46 и 47 сообщаются с находящимися на ответвлении полостями 48 и 49 , в которых установлены соответственно оболочки 38 в форме капсулы, аналогичные оболочкам, показанным на фиг.13. Соответственно подобранная прокладка 50 ограничивает и разделяет полости 46, 48 и 47,49. Как видно на фиг. 12, каждая оболочка 38 в форме капсулы осуществляет гашение вибраций и шумов в находящихся на ответвлении полостях 48 и 49 соответственно, а следовательно и в трубопроводах 11 и 12, с которыми эти полости сообщаются. Указанный принцип действия также аналогичен принципу действия, показанному на фиг.1, несмотря на большие различия в конструктивном выполнении. Можно видеть, что расположение находящихся на ответвлении полостей 48 и 49 рядом с каналами 46 и 47 позволяет установить гасящие устройства без значительного увеличения длины корпуса 1 крана, что делает таким образом возможным применение гасящих устройств, установка которых согласно обычной технологии невозможна, как это было указано во вводной части описания. Видно также, что промежуточный орган 45 может быть использован для соединения между собой подводящих трубопроводов 11 и 12 и впускных отверстий 8 и 9 патрона, расположенных асимметрично. Действительно, представляется несложным использовать промежуточный орган 45 для стыковки каналов, смещенных относительно друг друга. На фиг. 14 показано, каким образом согласно фиг. 12 можно обеспечить необходимое расположение деталей в дне 51 патрона 6. Это дно имеет для каждого канала водного потока (то есть, как для горячей, так и для холодной воды) канал 52, который соответствует подводящему трубопроводу 11, и канал 53, который соответствует каналу 54 неподвижной пластины 55 патрона 6. Каналы 53 и 54 сообщаются между со бой и с находящейся на ответвлении полостью 48, в которой располагается оболочка 38 в форме капсулы с воздушным карманом 39. Данный принцип действия идентичен описанному выше принципу действия. Кроме того, на этом чертеже приведен конкретный пример того, что было показано выше на фиг. 11 и 12 относительно возможности стыковки между собой подводящих трубопроводов и впускных отверстий патрона (в этом случае речь идет о каналах неподвижной пластины патрона), расположенных асимметрично. И, наконец, на фиг. 15 показано, каким образом согласно фиг. 12 можно обеспечить необходимое расположение деталей на неподвижной пластине 55 патрона 6. В этом случае детали, которые согласно фиг. 14 были собраны или установлены в дно 51 патрона 6, собраны или установлены на не 6 37220 подвижную пластину 55 патрона. В этом случае канал 53 является одним из выполненных в неподвижной пластине 55 каналов, которые работают вместе с подвижной пластиной 56 патрона 6. В примерах, приведенных на фиг. 8-15, показано, что оболочка в форме капсулы с воздушным карманом введена в соответствующее место посадки. Однако следует понимать, что указанная оболочка в форме капсулы может быть установлена на кронштейне и другими способами, например, приклеена, приварена или насажена, как колпачок, на любой кронштейн или соединительный хомут. Кроме этого, оболочка в форме капсулы может быть выполнена в виде закрытой емкости, подобно цилиндрической оболочке, показанной на фиг. 2. В этом случае она содержит воздушный карман и не взаимодействует с другими деталями. Уже указывалось, что оболочка для воздушного кармана должна быть выполнена из эластичного материала, что является основным требованием к материалу, идуще му на изготовление оболочек. Однако предпочтительно, чтобы данный материал был еще и прочным, поэтому предпочтение должно быть отдано эластомеру. Во всех указанных выше примерах наглядно показано, что данное изобретение может при меняться в различных ва риантах, отличающихся друг от друга. Разумеется, что могут быть предусмотрены и другие варианты применения и исполнения. Главным при этом является то, что каждую оболочку с воздушным карманом необходимо устанавливать в находящуюся на ответвлении полость, которая сообща лась бы с полостями, по которым проходит во дяной поток, не находясь при этом на пути прохождения этого потока, что позволяет избежать непосредственного смывания оболочки сколько-нибудь значительным водяным потоком. Поэтому находя щаяся на ответвлении полость, в которой размещается оболочка с воздушным карманом, служащим для гашения вибраций и шумов, может быть расположена либо в какой-нибудь части крана или патрона крана, либо в переходнике или на отрезке трубопровода, либо вообще в любой части гидравлической установки, которая сообщается с полостями для прохождения водяного потока, где необхо димо погасить вибрации и шумы. В описанные и изображенные выше примеры применения и выполнения устройства могут быть внесены различные изменения и технические дополнения, не выходя за рамки изобретения, установленные формулой изобретения. Фиг. 1 7 37220 Фиг. 2 Фиг. 3 Фиг. 5 Фиг. 4 8 37220 Фиг. 7 Фиг. 6 Фиг. 8 Фиг. 9 Фиг. 10 9 37220 Фиг. 11 Фиг. 12 Фиг. 13 Фиг. 14 Фиг. 15 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 10
