Формула / Реферат

1. Бич молотильного барабана, содержащий основание с плоскими рабочей и нерабочей боко­выми гранями, верхняя часть которого снабжена рифами, расположенными под углом к его про­дольной оси, отличающийся тем, что, с целью сни­жения трудоемкости изготовления и повышения качества бича при одновременном снижении рас­хода металла, нижняя часть основания снабжена поперечными относительно продольной оси вогну­тыми канавками, шаги ширина которых равны соответственно шагу и ширине рифа в нижней его части, причем поперечные грани канавок располо­жены под углом к продольной оси бича и перекре­стно по отношению к его рифам.

2. Бич по п. 1, отличающийся тем, что угол накло­на поперечных граней канавок составляет 0,5—1,0 угла наклона рифов.

3. Бич молотильного барабана, содержащий осно­вание с плоскими рабочей и нерабочей боковыми гранями, верхняя часть которого снабжена рифа­ми, расположенными под углом к его продольной оси, отличающийся тем, что, с целью снижения трудоемкости изготовления и повышения качества бича при одновременном снижении расхода метал­ла, на нижней части основания выполнены про­дольные относительно оси бича канавки, имеющие в сечении форму разностороннего треугольника.

4. Бич по п. 3, отличающийся тем, что большие стороны продольных канавок при правом наклоне рифов расположены со стороны рабочей грани, а при левом — со стороны нерабочей грани.

5. Бич по пп. 3 и 4, отличающийся тем, что шири­на, глубина и угол наклона больших сторон кана­вок выполнены переменными.

6. Бич по пп. 3—5, отличающийся тем, что угол наклона большей стороны каждой канавки к пло­скости основания бича составляет 0,5—1,1 угла на­клона рифа к продольной оси, суммарная ширина канавок — 0,3—0,8 ширины основания, а глубина канавок 0,3—0,5 высоты основания.

7. Бич по пп. 3—6, отличающийся тем, что сторо­ны канавок выполнены вогнутыми и сопряжены радиусом, равным 0,2—0,3 глубины канавки.

Текст

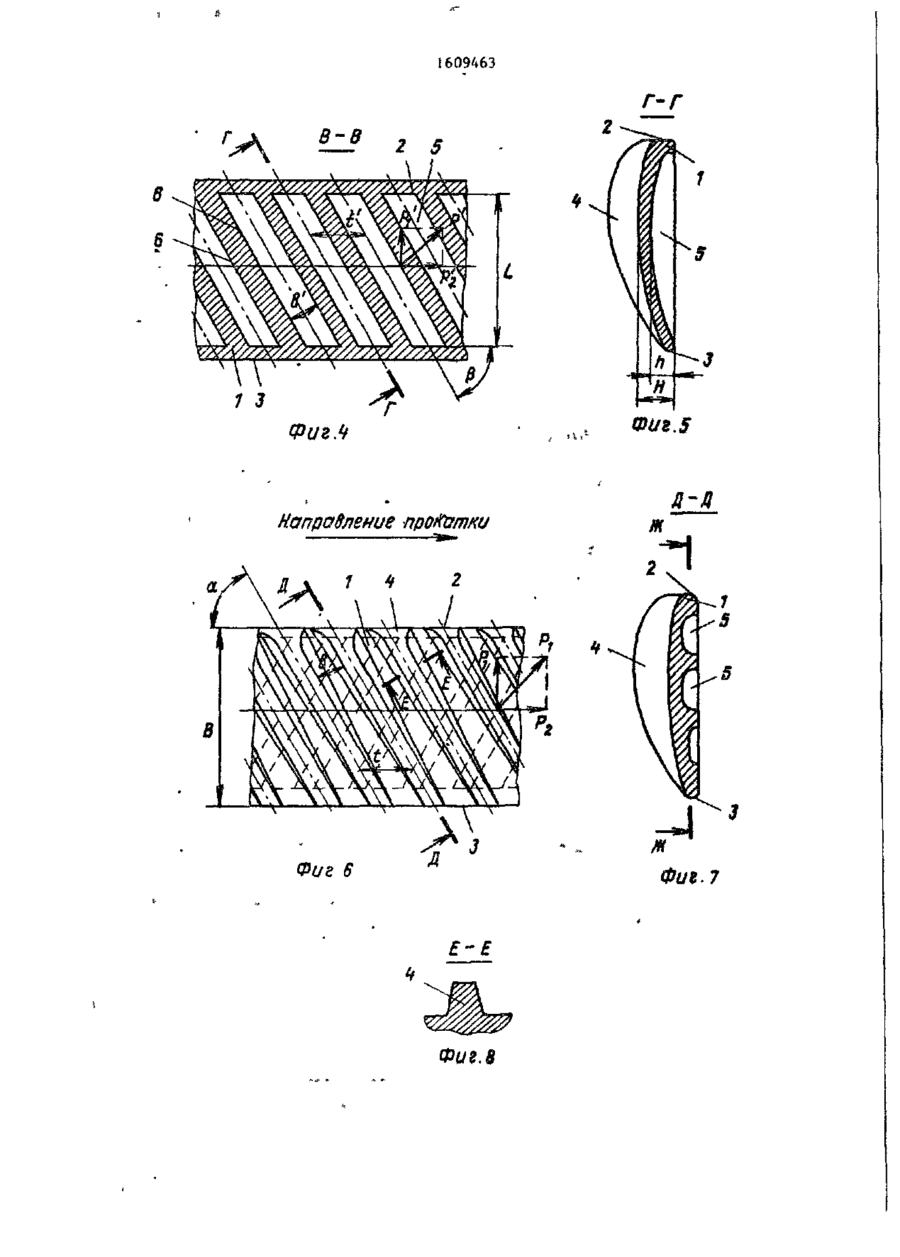

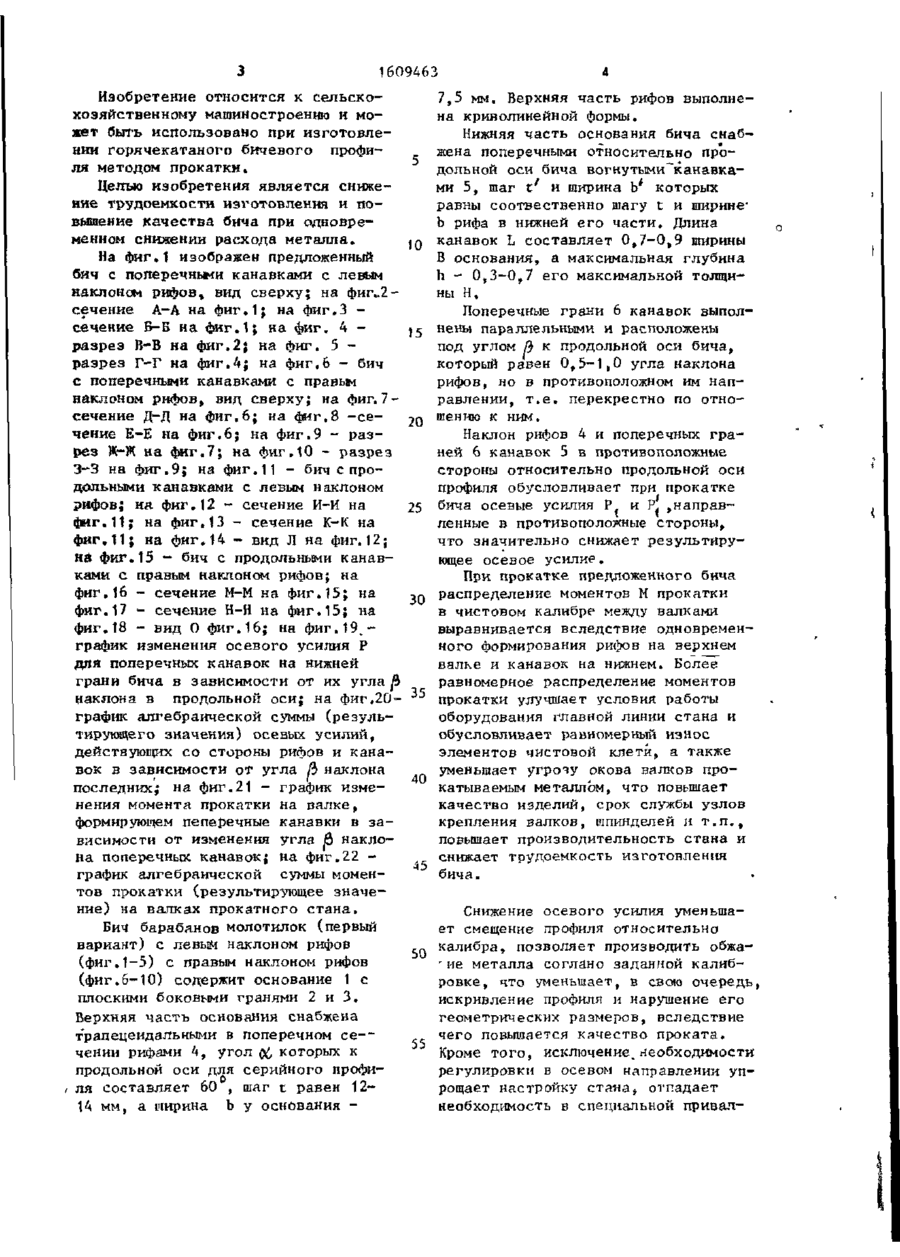

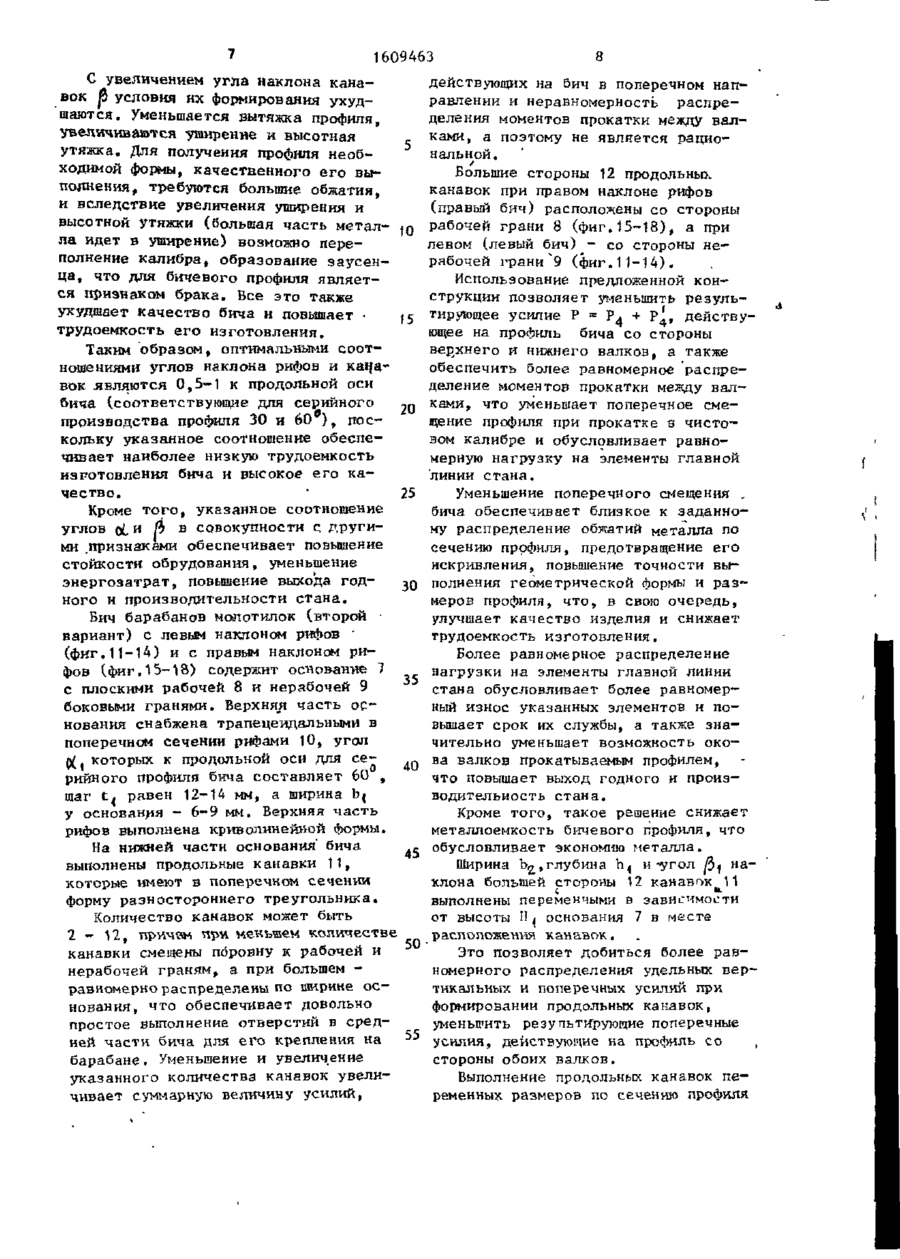

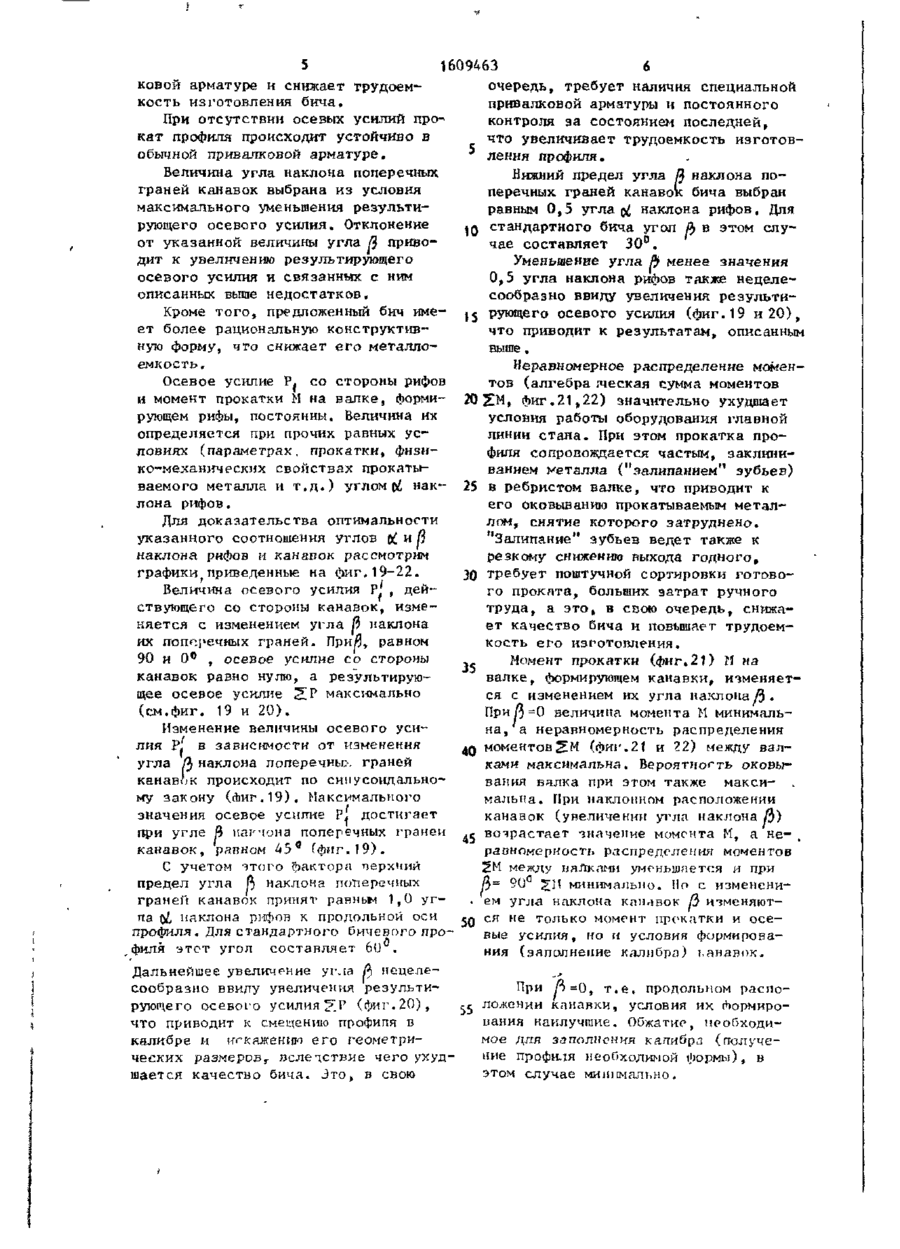

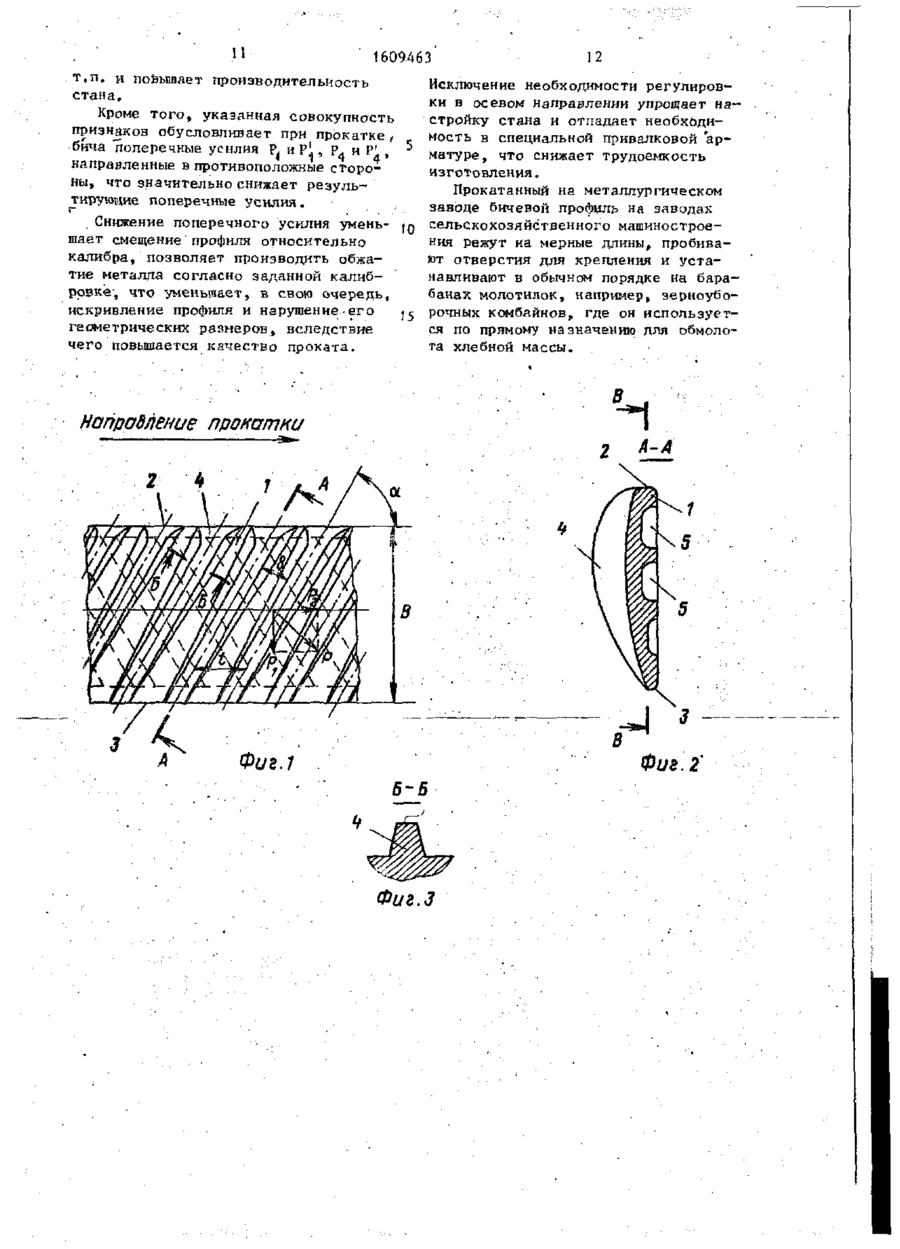

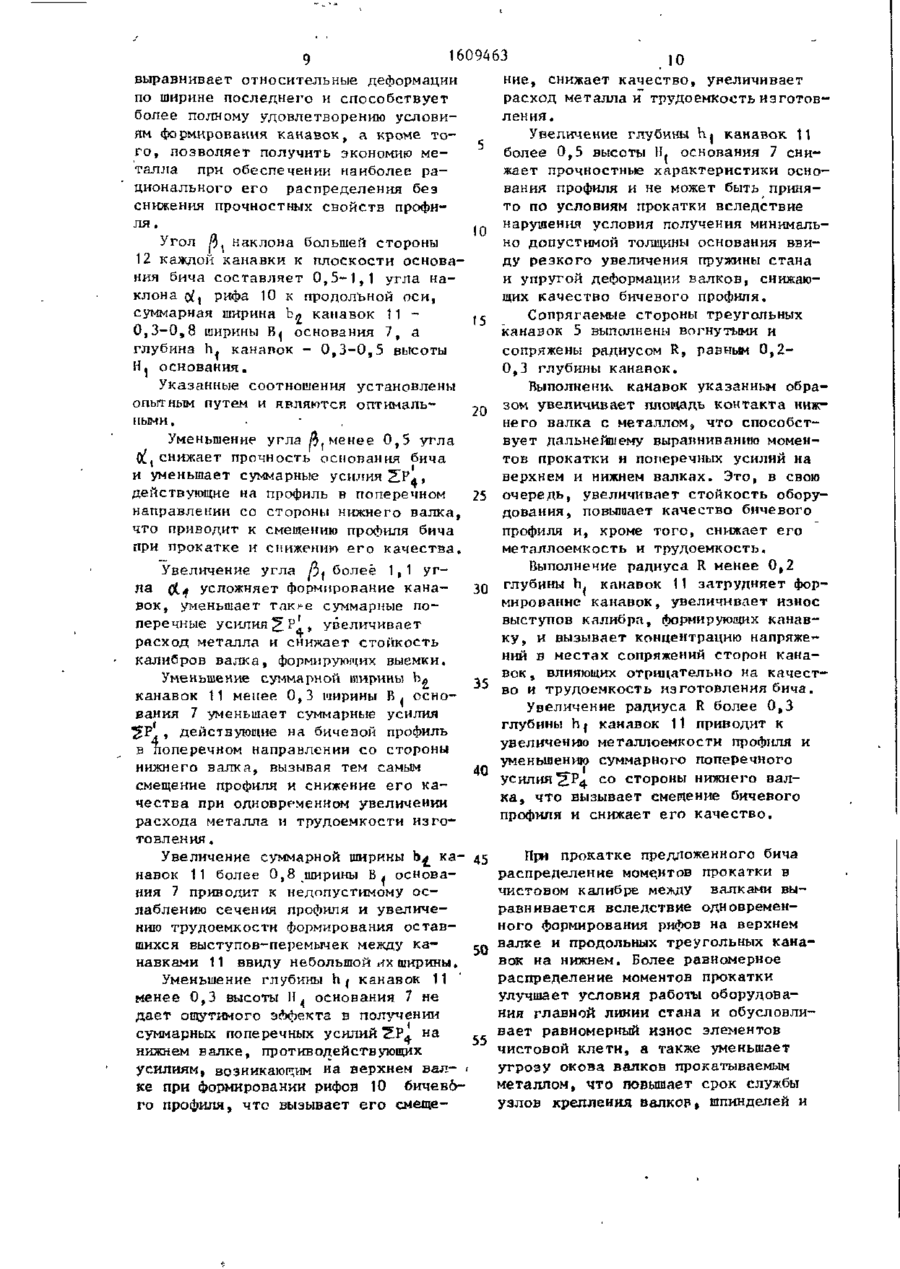

1. Бич молотильного барабана, с о держащий основание с плоскими рабочей н нерабочей боковыми гранями, верхняя ч а с т ь которого снабжена рифами, расположенными под углом к е г о продольнон о с и . о т л и ч а ю щ и й с я тем, что, с целью снижения трудоемкости изготовления и повышения к а ч е с т в а бича при одновременном снижении расхода металла, нижняя ч а с т ь основания снабжена поперечными отно'сителько продольной оси вогнутыми канавками, шаг и ширина которых р а в ны соответственно шагу и ширине рифа в нижней его части, причем поперечные грани канавок расположены под утлом к продольной оси бича и п е р е крестно по отношению к его рифам. 2. Бич по г. И , о т л и ч а ю щ и й с я тем, что угол наклона п о перечных граней канавок составляет 0 , 5 - 1 , 0 утла наклона рифов. [ З.Бич молотильного барабана, с о держащий основание с плоскими р а б о чей и нерабочей боковыми гранями, верхняя ч а с т ь которого снабжена р и фами, расположенными под углом к его продольной оси, о т л и ч а ю щ и й с я тем, ч т о , с целью снижения трудоемкости изготовления и п о вышения к а ч е с т в а бича при одновременном снижении расхода металла, на нижней части основания выполнены продольные относительно оси бича канавки, имеющие в сечении форму разностороннего треугольника. 4.Бич п о п . З , о т л и ч а ю щ и й с я т е м , что большие стороны продольных канавок при правом наклоне рифов расположены со стороны рабочей грани, а при левом - со стороны н е рабочей г р а н и . 5.Бич по пп.З и 4 , о т л и ч а ю щ и й с я тем,, что ширина, глубина и угол наклона больших сторон к а н а вок выполнены переменными, 6.Бич по пп.З - 5 , о т л и ч а ю щ и й с я тем, что угол наклона большей стороны каждой канавки к плоскости основания бича составляет 0 , 5 - 1 , 1 угла наклона рифа к продольной оси, суммарная ширина канавок 0 , 3 - 0 , 8 ширины основания, а глубина канавок 0 , 3 - 0 , 5 высоты основания. 7.Бич по пп.З — 6, о т л и ч а ю щ и й с я тем» что стороны канавок выпоиены вогнутыми и сопряжены радиу сом, ки. равным 0,2-0,3 глубины канав с© 160946: Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при изготовлении горячекатаного бичевого профиля методом прокатки. Целью изобретения является снижение трудоемкости изготовления и повышение качества бича при одновременном снижении расхода металла. 10 На фиг.1 изображен предложенный бич с поперечными канавками с левым наклоном рифов, вид сверху; на фш\.2сечение А-А на фиг.1; на фиг - 3 сечение Б-В на фиг.1; на фиг. 4 15 разрез В-В на фиг.2; на фиг. 5 разрез Г-Г на фиг.4; на фиг,6 - бич с поперечными канавками с правым наклоном рифов, вид сверху; на фиг. 7сечение Д-Д на фиг.6; на

Дивитися

Додаткова інформація

Назва патенту англійською

Drum bar /variants/

Автори англійською

Lykhanskyi Vladen Serhiiovych, Poliakov Volodymyr Mykolaiovych, Rochniak Viktor Kuzmych, Ivanov Viktor Petrovych, Tatarynov Yevhen Mykolaiovych, Fedorov Oleksandr Serhiiovych, But Mykhailo Mykhailovych, Fainer Oleksandr Yakovych, Myltsev Mykhailo Serhiiovych

Назва патенту російською

Бич молотильного барабана /его варианты/

Автори російською

Лиханский Владен Сергеевич, Поляков Владимир Николаевич, Рочняк Виктор Кузьмич, Иванов Виктор Петрович, Татаринов Евгений Николаевич, Федоров Александр Сергеевич, Бут Михаил Михайлович, Файнер Александр Яковлевич, Мильцев Михаил Сергеевич

МПК / Мітки

МПК: A01F 12/18

Мітки: його, бич, барабана, молотильного
