Змішувач нвч (його варіанти)

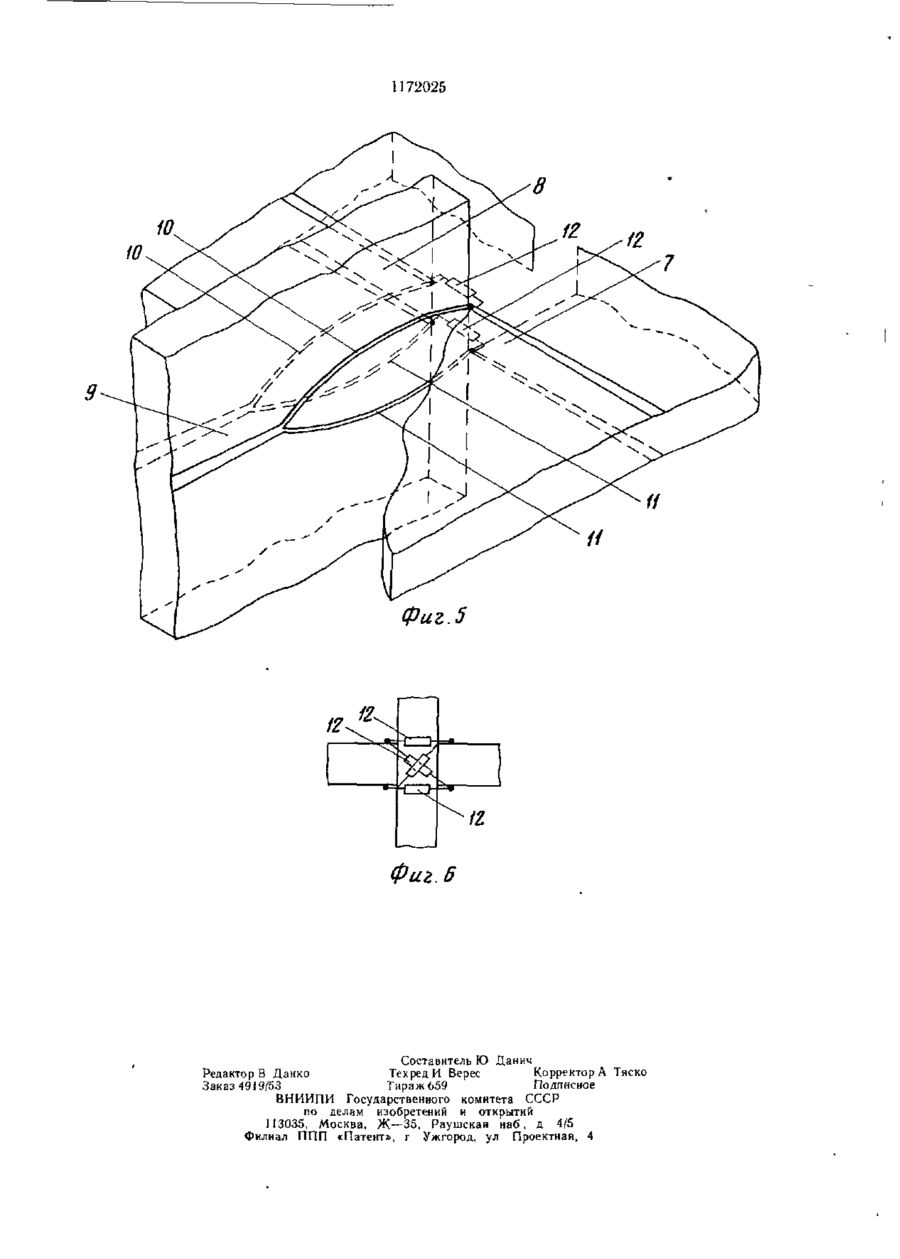

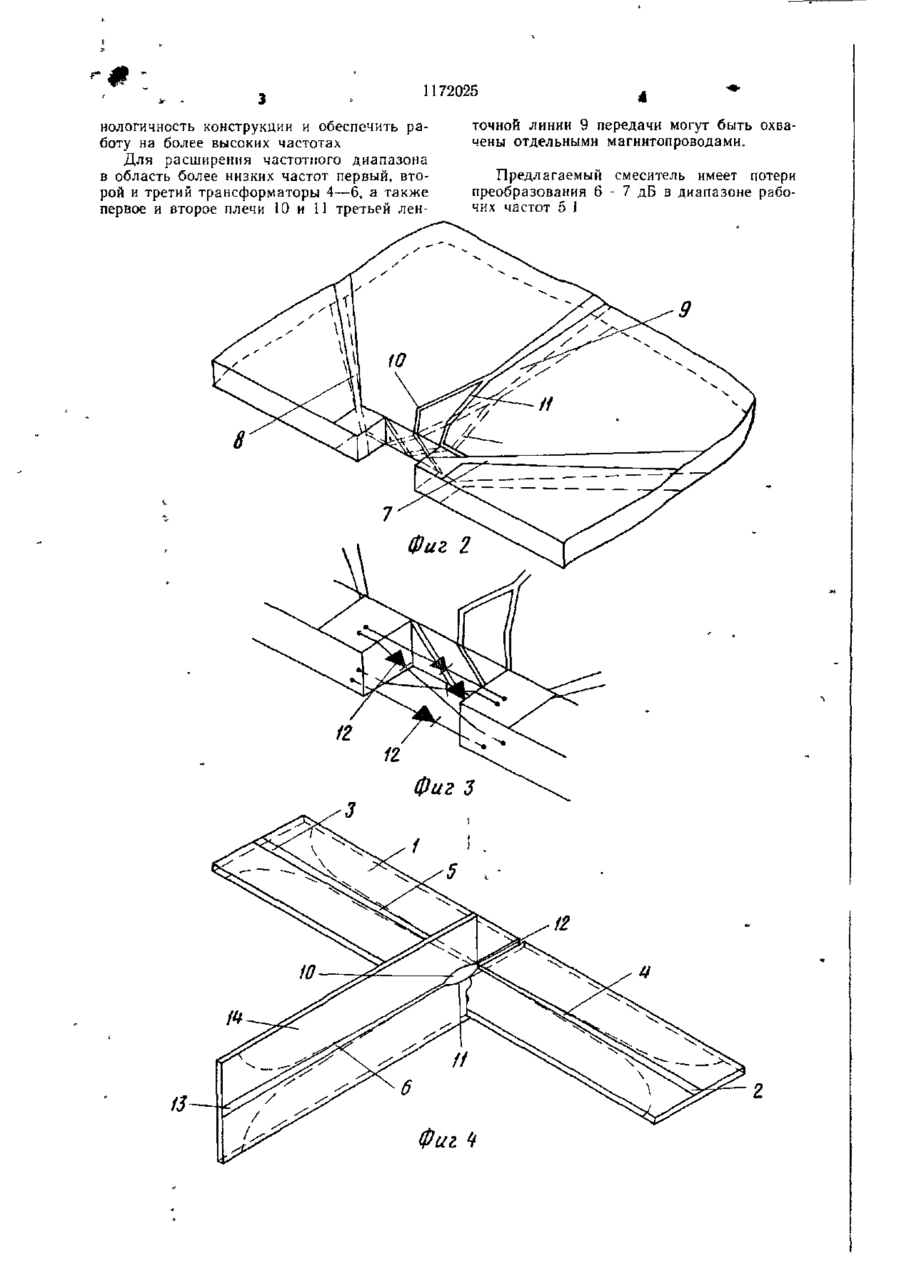

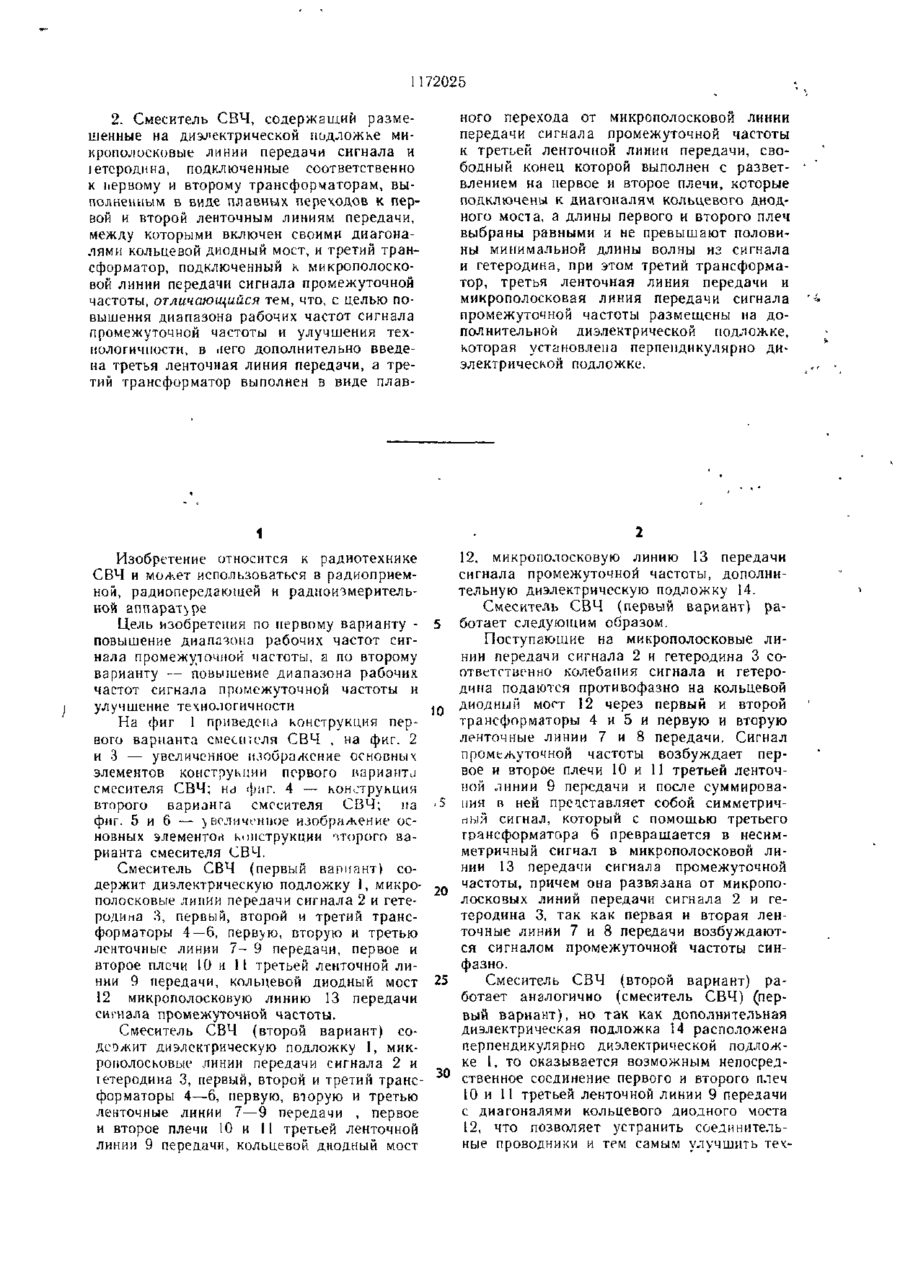

1. Смеситель СВЧ, содержащий размещенные на диэлектрической подложке микронолосковые линии передачи сигнала и гетеродина, подключенные соответственно к первому и второму трансформаторам, выполненным в виде плавных переходов к первой и второй ленточным линиям передачи, между которыми включен своими диагоналями кольцевой диодный мост, и третий трансформатор, подключенный к микрополосковой линии передачи сигнала промежуточной частоты, отличающийся тем, что, с целью повышения диапазона рабочих частот сигнала промежуточной частоты, в него дополнительно введена третья ленточная линия передачи, а третий трансформатор выполнен в виде плавного перехода от микрополосковой линии передачи сигнала, промежуточной частоты к третьей ленточной линии передачи, свободный конец которой выполнен с разветвлением на первое и второе плечи, которые подключены к диагоналям кольцевого диодного моста, а длины первого и второго плеч выбраны равными и не превышают половины минимальной длины волны из сигнала и гетеродина, при S этом третий трансформатор, третья ленточ- S ная линия передачи и микрополосковая линия передачи сигнала промежуточной частоты размещены на той же диэлектрической подложке. пч" to 13 О СЛ >7 Фиг. І Сиги1' РПО-J 172025 2. Смеситель СВЧ, содержащий размешенные на диэлектрической подложке микрополосковые линии передачи сигнала и іетсродина, подключенные соответственно к первому и второму трансформаторам, выполненным в виде плавных переходов к первой и второй ленточным линиям передачи, между которыми включен своими диагоналями кольцевой диодный мост, и третий трансформатор, подключенный к микрополосковой линии передачи сигнала промежуточной частоты, отличающийся тем, что, с целью повышения диапазона рабочих частот сигнала промежуточной частоты и улучшения технологичности, в него дополнительно введена третья ленточная линия передачи, а третий трансформатор выполнен в виде плав ного перехода от микрополосковои линии передачи сигнала промежуточной частоты к третьей ленточной линии передачи, свободный конец которой выполнен с разветвлением на первое и второе плечи, которые подключены к диагоналям кольцевого диодного моста, а длины первого и второго плеч выбраны равными и не превышают половины минимальной длины волны из сигнала и гетеродина, при этом третий трансформатор, третья ленточная линия передачи и микрополосковая линия передачи сигнала промежуточной частоты размещены на дополнительной диэлектрической подложке, которая установлена перпендикулярно диэлектрической подложке. 1 Изобретение относится к радиотехнике СВЧ и может использоваться в радиоприемной, радиопередающей и радиоизмерительной аппаратуре Цель изобретения по первому варианту повышение диапазона рабочих частот сигнала промежуточной частоты, а по второму варианту — повышение диапазона рабочих частот сигнала промежуточной частоты и улучшение технологичности На фиг 1 приведена конструкция первого варианта смесителя СВЧ , на фиг. 2 и 3 — увеличенное изображение основных элементов конструкции первого вариант,) смесителя СВЧ; Hd фиг. 4 — конструкция второго варианта смесителя СВЧ; па фиг. 5 и 6 — увеличенное изображение основных элементов конструкции второго варианта смесителя СВЧ. Смеситель СВЧ (первый вариант) содержит диэлектрическую подложку 1, микрополосковые линии передачи сигнала 2 и гетеродина 3, первый, второй и третий трансформаторы 4—6, первую, вторую и третью ленточные линии 7 - 9 передачи, первое и второе плечи 10 и И третьей ленточной линии 9 передачи, кольцевой диодный мост 12 микрополосковую линию 13 передачи сигнала промежуточной частоты. Смеситель СВЧ (второй вариант) содсожит диэлектрическую подложку 1, микрополосковые линии передачи сигнала 2 и гетеродина 3, первый, второй и третий трансформаторы 4—6, первую, вторую и третью ленточные линии 7—9 передачи , первое и второе плечи 10 и 11 третьей ленточной линии 9 передачи, кольцевой диодный мост 12. микрополосковую линию 13 передачи сигнала промежуточной частоты, дополнительную диэлектрическую подложку 14. Смеситель СВЧ (первый вариант) ра5 ботает следующим образом. Поступающие на микрополосковые линии передачи сигнала 2 и гетеродина 3 соответственно колебания сигнала и гетеродина подаются противофазно на кольцевой диодный мост 12 через первый и второй 10 трансформаторы 4 и 5 и первую и вторую ленточные линии 7 и 8 передачи. Сигнал промежуточной частоты возбуждает первое и второе плечи 10 и И третьей ленточной линии 9 передачи и после суммирова-5 ІІИЯв ней представляет собой симметричный сигнал, который с помощью третьего трансформатора 6 превращается в несимметричный сигнал в микрополосковои линии 13 передачи сигнала промежуточной частоты, причем она развязана от микрополосковых линий передачи сигнала 2 и гетеродина 3, так как первая и вторая ленточные линии 7 и 8 передачи возбуждаются сигналом промежуточной частоты синфазно. 25 Смеситель СВЧ (второй вариант) работает аналогично (смеситель СВЧ) (первый вариант), но так как дополнительная диэлектрическая подложка 14 расположена перпендикулярно диэлектрической подложке 1, то оказывается возможным непосред30 ственное соединение первого и второго плеч 10 и 11 третьей ленточной линии 9 передачи с диагоналями кольцевого диодного моста 12, что позволяет устранить соединительные проводники и тем самым улучшить тех 1172025 нологичность конструкции и обеспечить работу на более высоких частотах Для расширения частотного диапазона в область более низких частот первый, второй и третий трансформаторы 4—6, а также первое и второе плечи 10 и 11 третьей лен точной линии 9 передачи могут быть охвачены отдельными магнитопроводами. Предлагаемый смеситель имеет потери преобразования 6 - 7 дБ в диапазоне рабочих частот 5 1 1172025 8 w 10 fZ фаг.5 1 Фиг. 6 Составитель Ю Данич Редактор В Данко Техред И Верес Корректор А Тяско Заказ 4919/53 Тираж 659 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35. Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
