Армування шахтного ствола

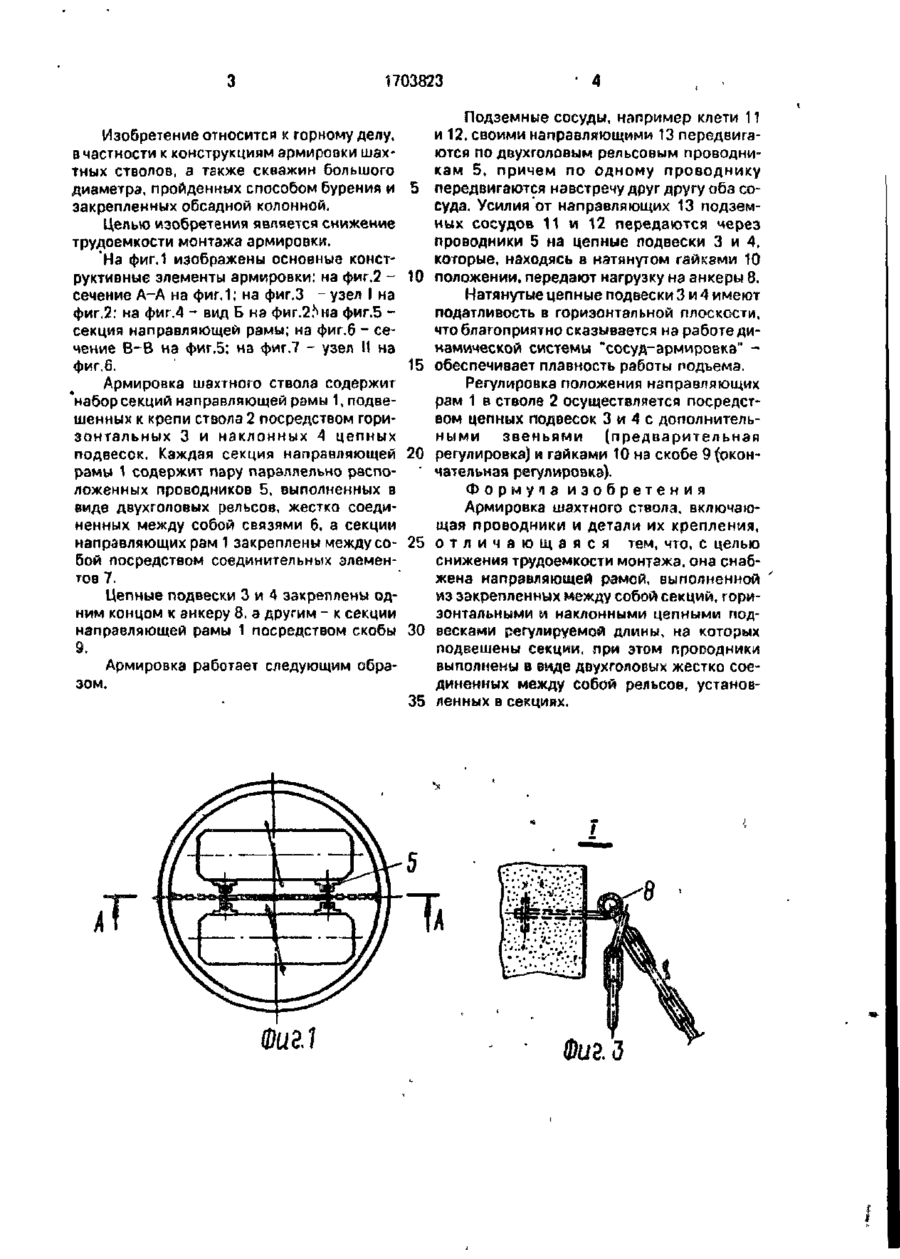

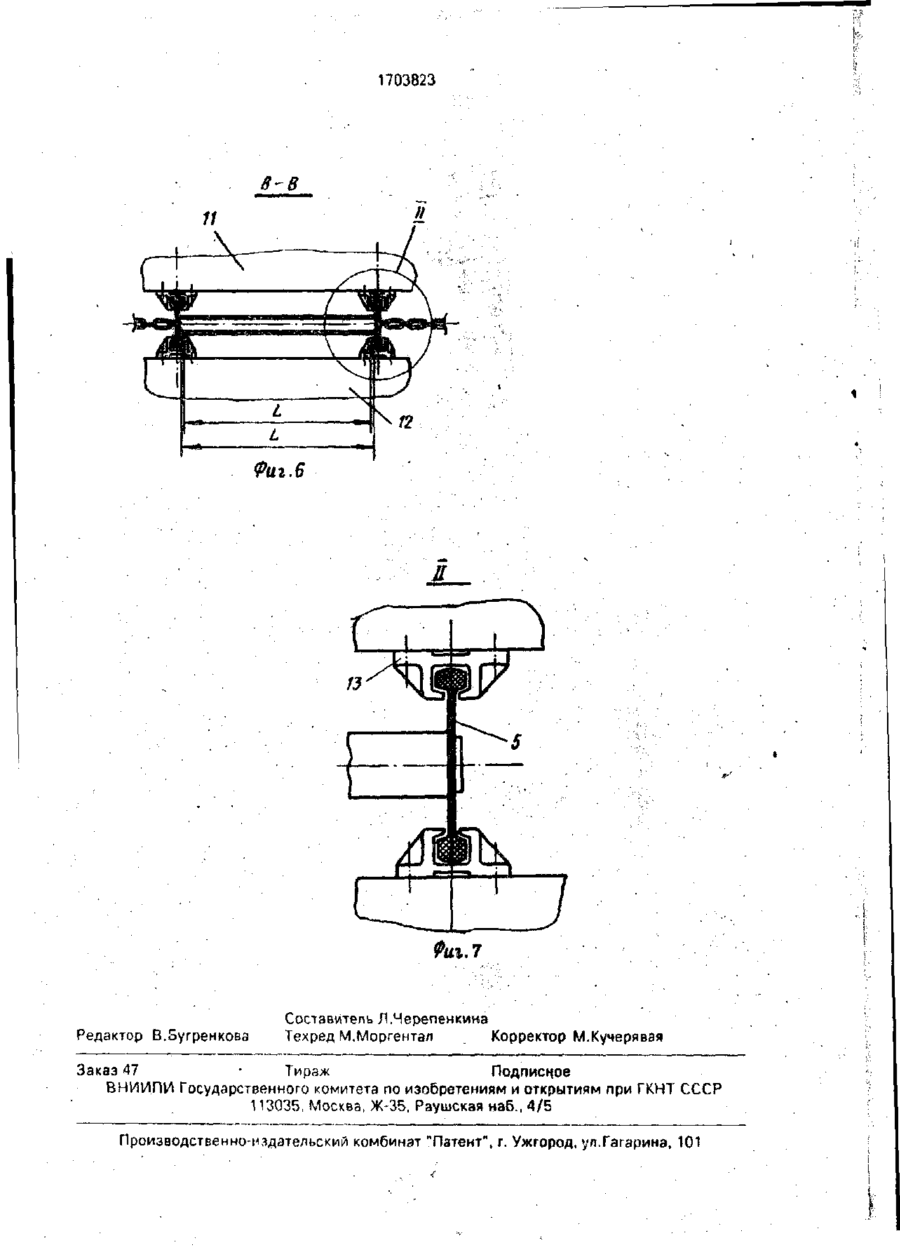

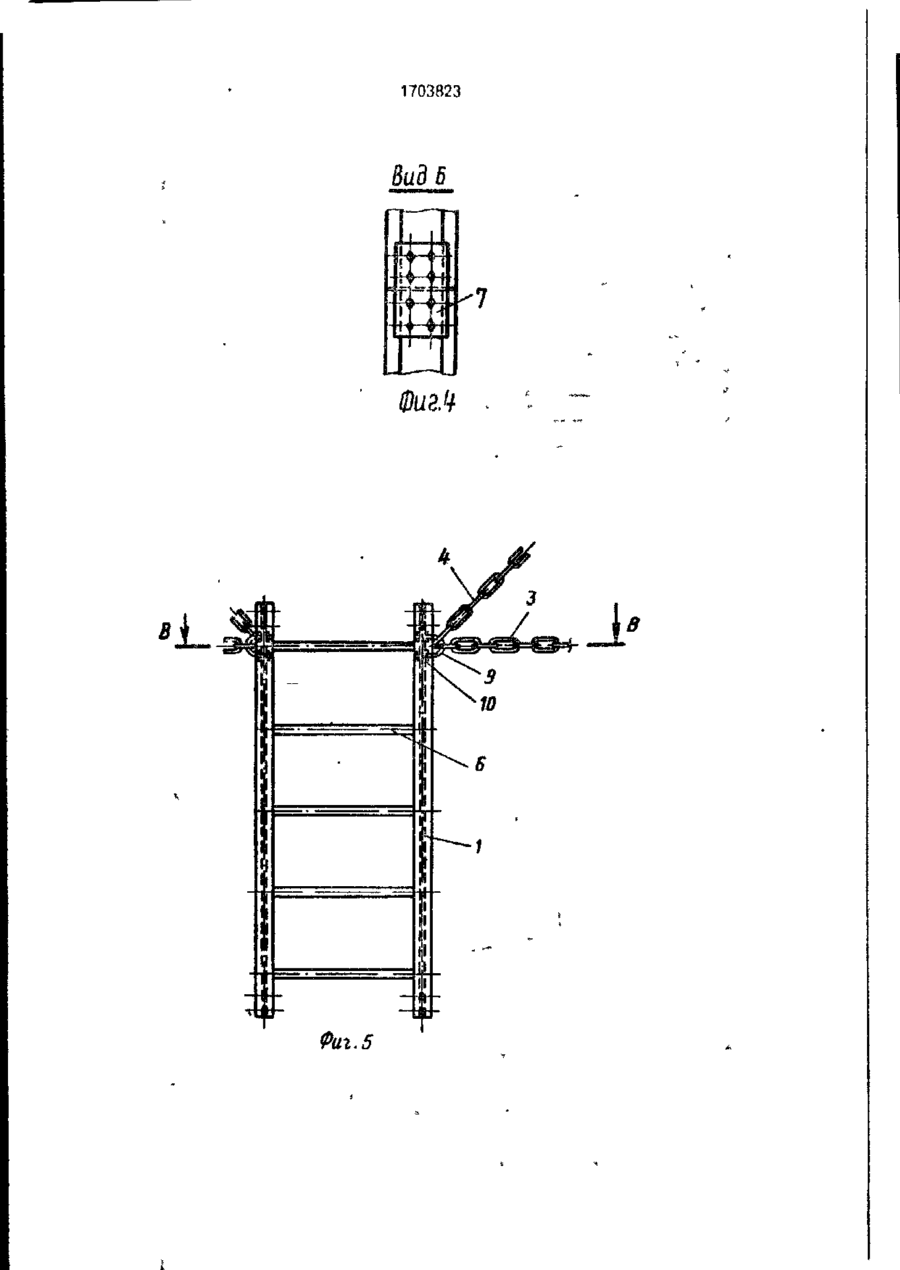

Изобретение относится к горному цепу и касается конструкции армировки стволов шахт Цель изобретения - повышение трудоемкости монтажа армировки Армиоовкз содержит направляющую раму 1, подвешенную к крепи 2 ствола на горизонтальны/ 3 и наклонных цепных подвесках регулируемой длины. В направляющей раме 1 установлены проводники в виде двухголовых рельсов, жестко соединенных между собой связями 6 Подъемные сосуды передвигаются по двухголовым рельсам Причем по одному проводнику движутся навстречу друг другу два подъемных сосуда 7 ил Фиг 2 1703823 Подземные сосуды, например клети 11 и 12. своими направляющими 13 передвигаются по двухголовым рельсовым проводникам 5, причем по одному проводнику передвигаются навстречу друг другу оба сосуда. Усилия от направляющих 13 подземных сосудов 11 и 12 передаются через проводники 5 на цепные подвески 3 и 4, которые, находясь в натянутом гайками 10 положении, передают нагрузку на анкеры 8. Натянутые цепные подвески 3 и 4 имеют податливость в горизонтальной плоскости, что благоприятно сказывается на работе динамической системы "сосуд-армировка" обеспечивает плавность работы подъема. Регулировка положения направляющих рам 1 в стволе 2 осуществляется посредством цепных подвесок 3 и 4 с дополнительными звеньями (предварительная регулировка) и гайками 10 на скобе 9 (окончательная регулировка). Формула изобретения Армировка шахтного ствола, включающая проводники и детали их крепления, отличающаяся тем, что, с целью снижения трудоемкости монтажа, она снабжена направляющей рамой, выполненной из закрепленных между собой секций, горизонтальными мі наклонными цепными подвесками регулируемой длины, на которых подвешены секции, при этом прооодники Армировка работает следующим обравыполнены в виде двухголовых жестко соединенных между собой рельсов, установзом. 35 ленных в секциях. Изобретение относится к горному делу, в частности к конструкциям армировки шахтных стволов, а также скважин большого диаметра, пройденных способом бурения и 5 закрепленных обсадной колонной. Целью изобретения является снижение трудоемкости монтажа армировки. На фиг.1 изображены основные конструктивные элементы армировки; на фиг.2 - 10 сечение А-А на фиг.1; на фиг.З - узел I на фиг.2: на фиг.4 - вид Б на фиг.2.^на фиг.5 секция направляющей рамы; на фиг.б - сечение В-В на фиг.5; на фиг.7 - узел It на фиг.б. 15 Армировка шахтного ствола содержит *набор секций направляющей рамы 1, подвешенных к крепи ствола 2 посредством горизонтальных 3 и наклонных 4 цепных подвесок. Каждая секция направляющей 20 рамы 1 содержит пару параллельно расположенных проводников 5, выполненных в виде двухголовых рельсов, жестко соединенных между собой связями 6. а секции направляющих рам 1 закреплены между со- 25 бой посредством соединительных элементов 7. Цепные подвески 3 и 4 закреплены одним концом к анкеру 8. а другим - к секции направляющей рамы 1 посредством скобы 30 Фиг.1 1703823 Вид 5 •l f •fcfcil 7 1703823 В-В Фиг.6 Фиг.7 Редактор В.Бугренковэ Составитель Л.Черепенкина Техред М.Моргентал . Корректор М.Кучерявая Заказ 47 • Тираж Подписное ВНИИ.ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
