Затвор для кабелю

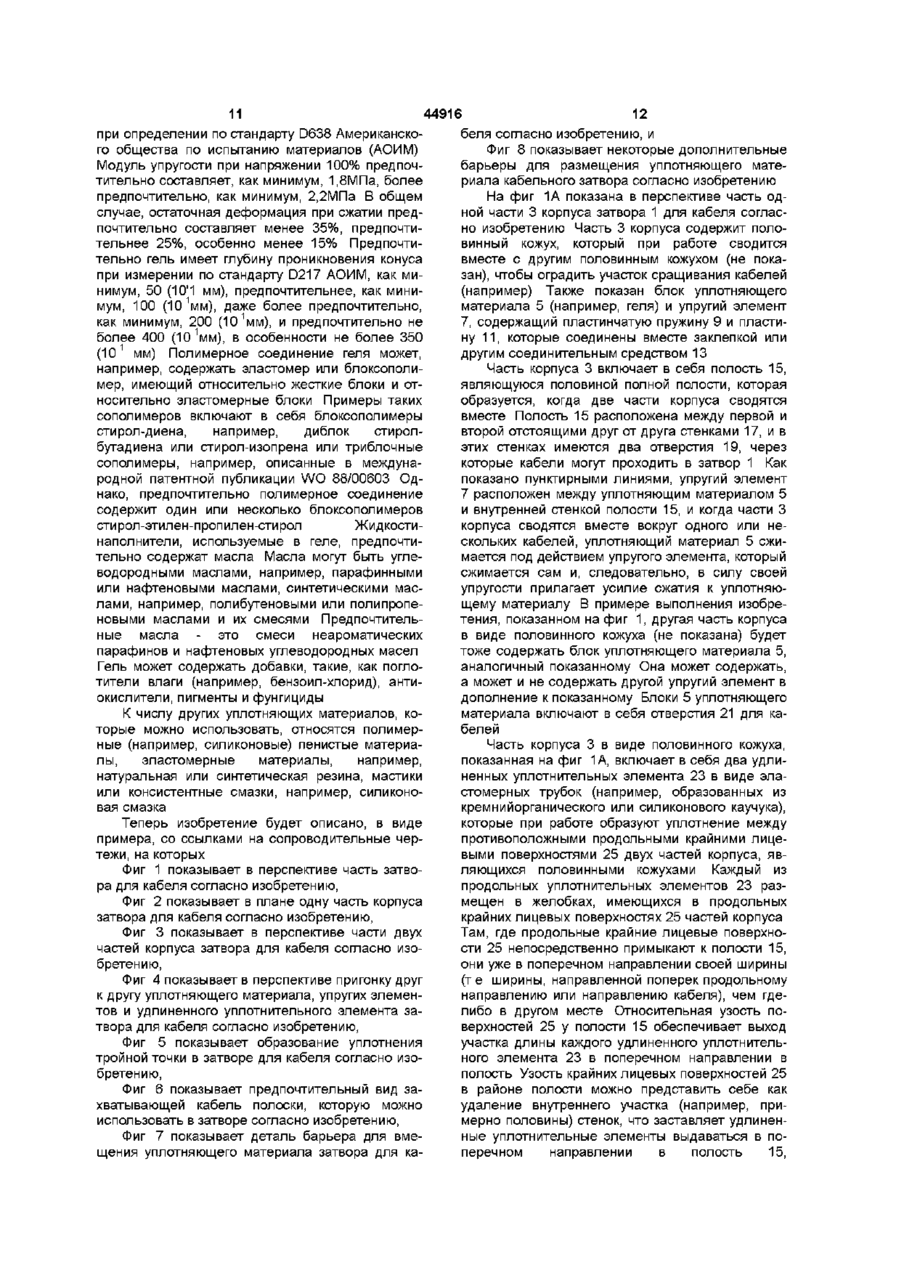

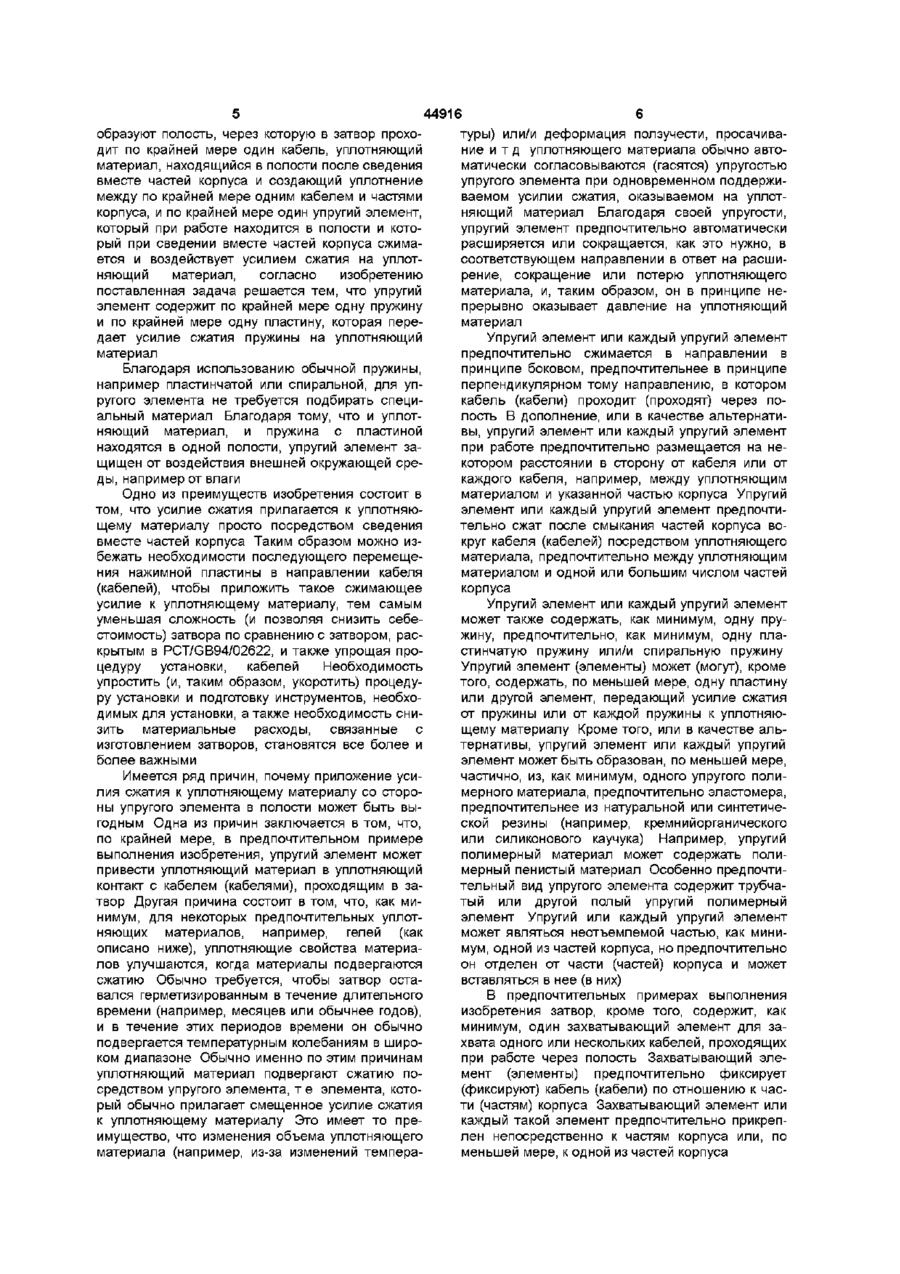

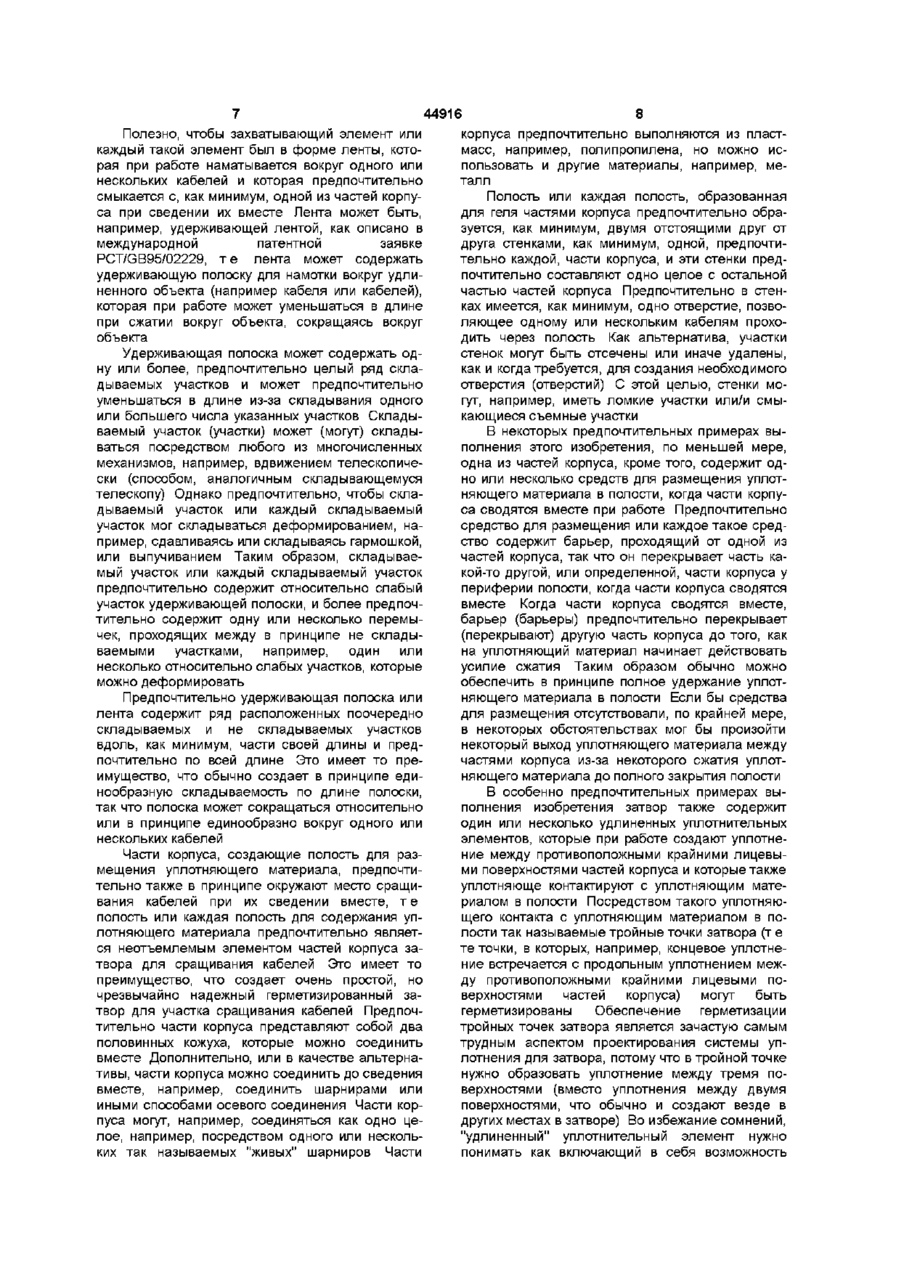

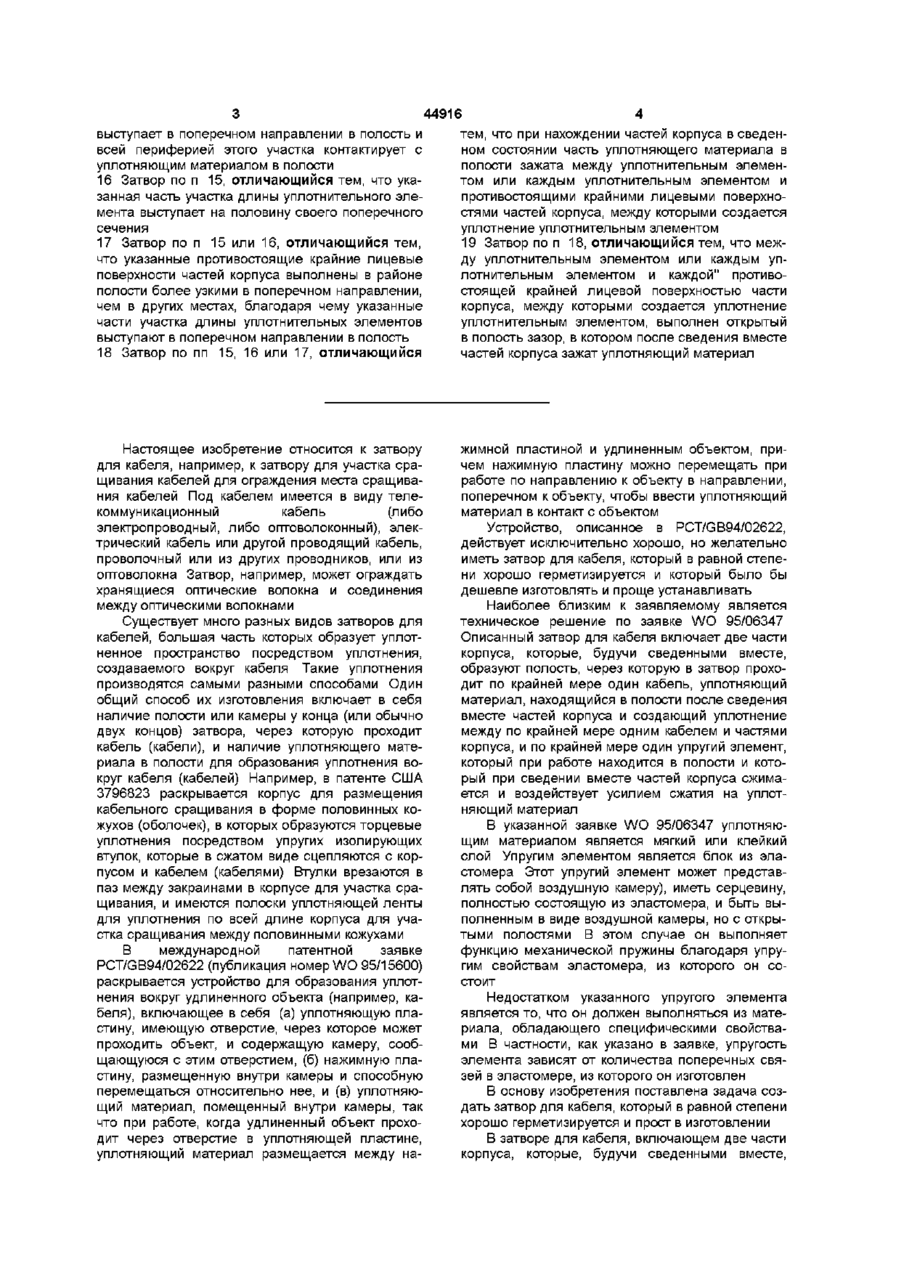

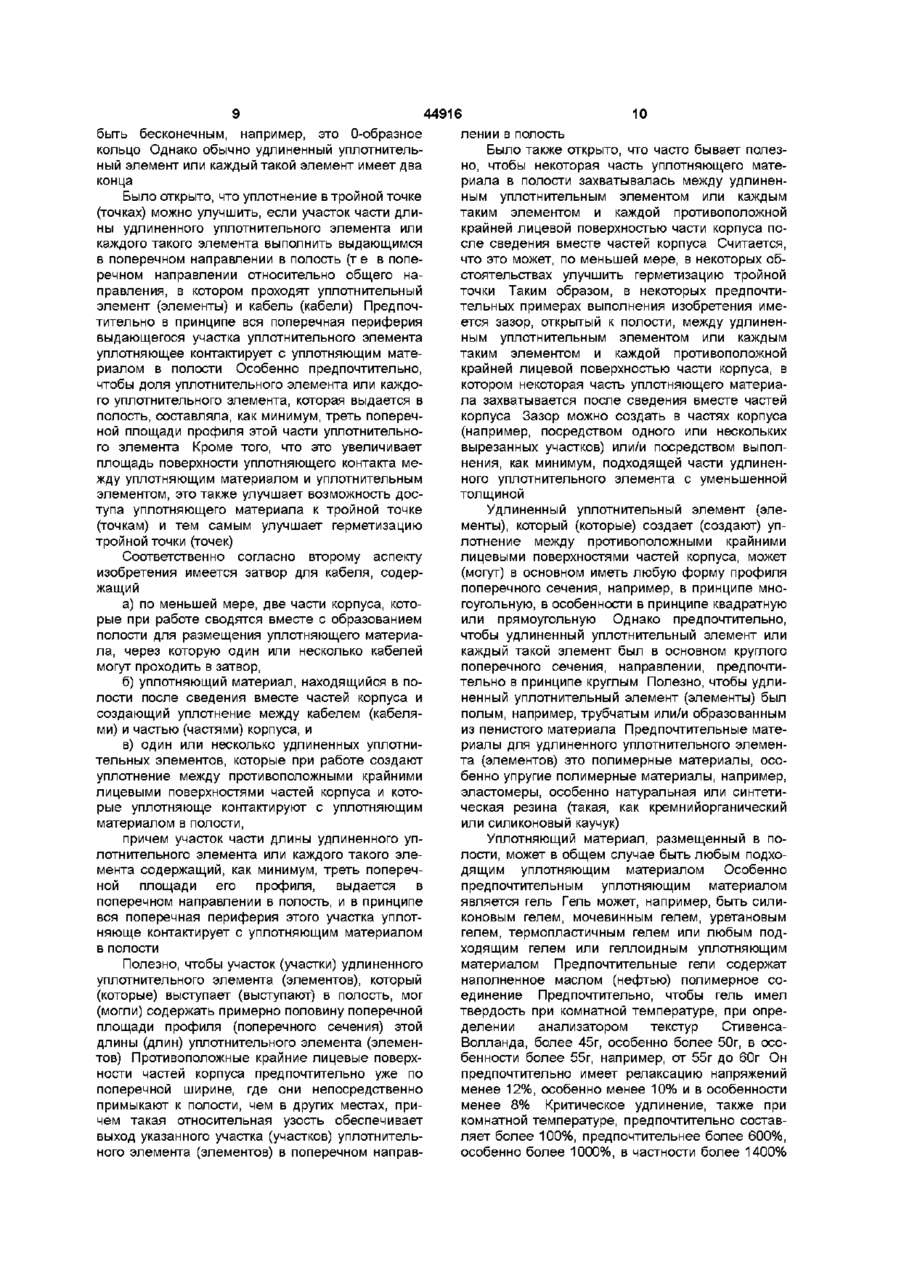

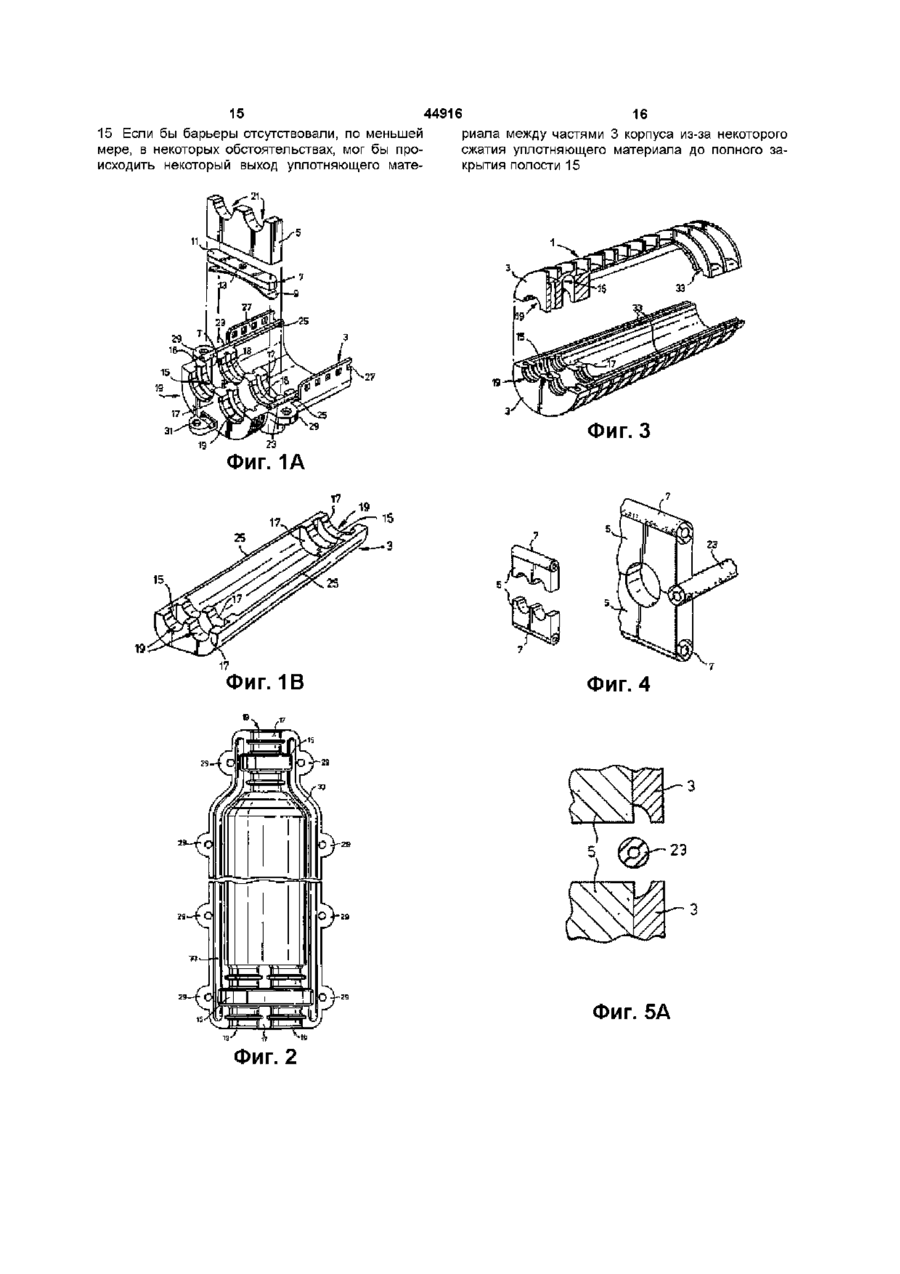

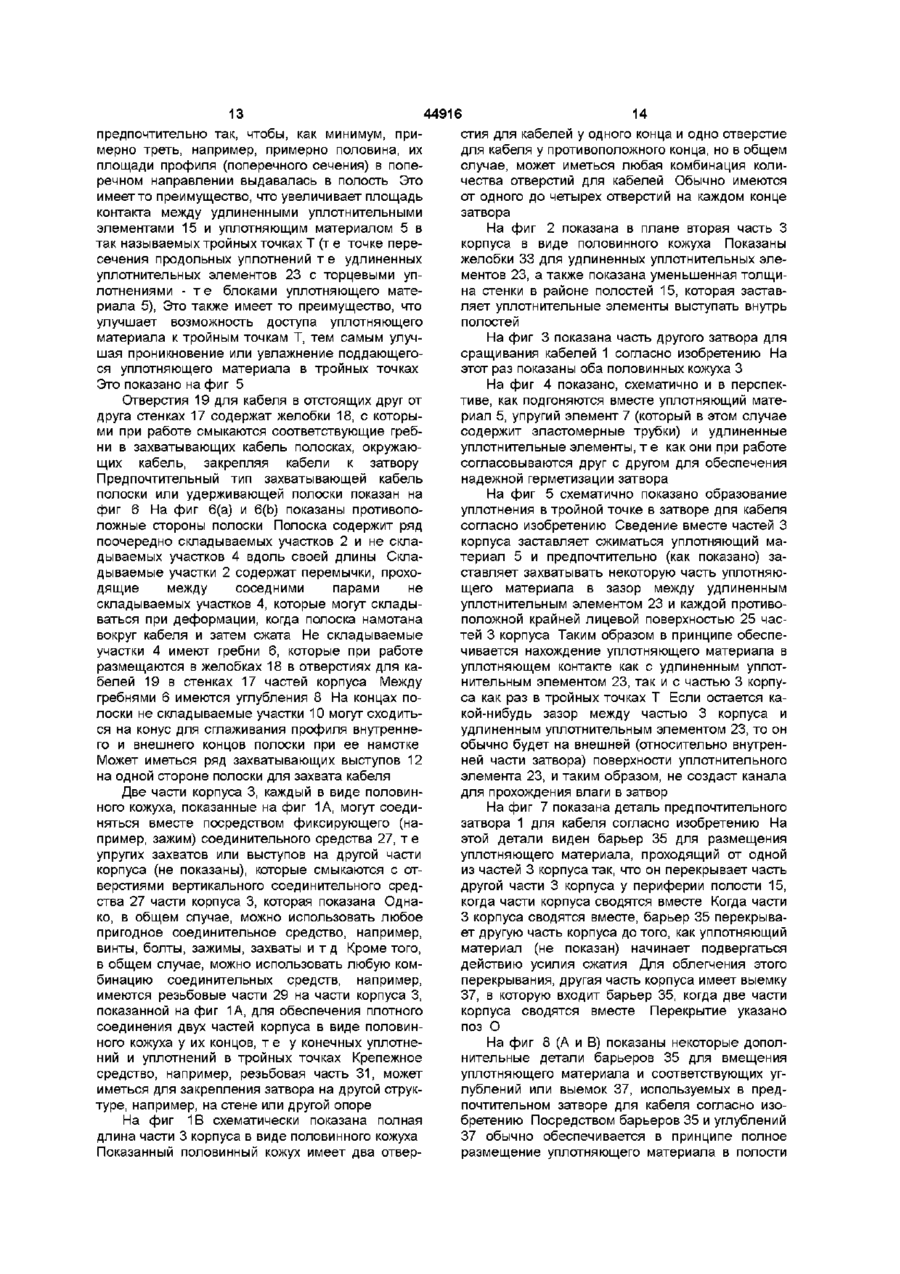

1 Затвор для кабеля, включающий две части корпуса, которые, будучи сведенными вместе, образуют полость, через которую в затвор проходит по крайней мере один кабель, уплотняющий материал, находящийся в полости после сведения вместе частей корпуса и создающий" уплотнение между по крайней мере одним кабелем и частями корпуса, и по крайней мере один упругий элемент, который при работе находится в полости и который при сведении вместе частей корпуса сжимается и воздействует усилием сжатия на уплотняющий материал, отличающийся тем, что упругий элемент содержит по крайней мере одну пружину и по крайней мере одну пластину, которая передает усилие сжатия пружины на уплотняющий материал 2 Затвор по п 1, отличающийся тем, что упругий элемент или каждый упругий элемент сжат в направлении, поперечном, преимущественно перпендикулярном, к направлению прохождения по крайней мере одного кабеля в полость 3 Затвор по п 1 или 2, отличающийся тем, что упругий элемент или каждый упругий элемент при работе расположен в поперечном направлении на расстоянии от кабеля или каждого кабеля между уплотняющим материалом и частью корпуса 4 Затвор по любому из предыдущих пунктов, отличающийся тем, что пружина является пластинчатой пружиной 5 Затвор по любому из пп 1 - 3, отличающийся тем, что пружина является спиральной пружиной 6 Затвор по любому из предыдущих пунктов, отличающийся тем, что упругий элемент выполнен по крайней мере частично из по крайней мере одного упругого полимерного материала, предпочтительно эластомера, и более предпочтительно из натуральной или синтетической резины 7 Затвор по п 1, отличающийся тем, что упругий полимерный материал выполнен из полимерного пенистого материала 8 Затвор по любому из предыдущих пунктов, отличающийся тем, что он содержит по крайней мере один захватывающий элемент для захвата кабеля, проходящего через полость 9 Затвор по п 6, отличающийся тем, что захватывающий элемент или каждый захватывающий элемент выполнен в виде полоски, при работе обматываемой вокруг по крайней мере одного кабеля и смыкаемой по крайней мере с одной из частей корпуса при сведении их вместе 10 Затвор по любому из предыдущих пунктов, отличающийся тем, что части корпуса в сведенном состоянии полностью окружают и ограждают участок сращивания кабеля 11 Затвор по любому из предыдущих пунктов, отличающийся тем, что части корпуса выполнены в виде двух половинных кожухов 12 Затвор по любому из предыдущих пунктов, отличающийся тем, что по крайней мере одна из частей кожуха содержит одно или более средств для размещения уплотняющего материала в полости при нахождении их в сведенном состоянии 13 Затвор по п 12, отличающийся тем, что средство для размещения или каждое средство для размещения содержит барьер, проходящий от одной части корпуса с обеспечением перекрытия по крайней мере части другой части корпуса по периферии полости при нахождении частей корпуса в сведенном состоянии 14 Затвор по любому из предыдущих пунктов, отличающийся тем, что он содержит по крайней мере один удлиненный уплотнительный элемент, который при работе создает уплотнение между противостоящими крайними лицевыми поверхностями частей корпуса и который контактирует с созданием уплотнения с уплотняющим материалом, находящимся в полости 15 Затвор по п 14, отличающийся тем, что часть участка длины уплотнительного элемента или каждого уплотнительного элемента по крайней мере на одну треть своего поперечного сечения О (О 44916 выступает в поперечном направлении в полость и тем, что при нахождении частей корпуса в сведенвсей периферией этого участка контактирует с ном состоянии часть уплотняющего материала в уплотняющим материалом в полости полости зажата между уплотнительным элемен16 Затвор по п 15, отличающийся тем, что укатом или каждым уплотнительным элементом и занная часть участка длины уплотнительного элепротивостоящими крайними лицевыми поверхномента выступает на половину своего поперечного стями частей корпуса, между которыми создается сечения уплотнение уплотнительным элементом 17 Затвор по п 15 или 16, отличающийся тем, 19 Затвор по п 18, отличающийся тем, что межчто указанные противостоящие крайние лицевые ду уплотнительным элементом или каждым упповерхности частей корпуса выполнены в районе лотнительным элементом и каждой" противополости более узкими в поперечном направлении, стоящей крайней лицевой поверхностью части чем в других местах, благодаря чему указанные корпуса, между которыми создается уплотнение части участка длины уплотнительных элементов уплотнительным элементом, выполнен открытый выступают в поперечном направлении в полость в полость зазор, в котором после сведения вместе частей корпуса зажат уплотняющий материал 18 Затвор по пп 15, 16 или 17, отличающийся Настоящее изобретение относится к затвору для кабеля, например, к затвору для участка сращивания кабелей для ограждения места сращивания кабелей Под кабелем имеется в виду телекоммуникационный кабель (либо электропроводный, либо оптоволоконный), электрический кабель или другой проводящий кабель, проволочный или из других проводников, или из оптоволокна Затвор, например, может ограждать хранящиеся оптические волокна и соединения между оптическими волокнами Существует много разных видов затворов для кабелей, большая часть которых образует уплотненное пространство посредством уплотнения, создаваемого вокруг кабеля Такие уплотнения производятся самыми разными способами Один общий способ их изготовления включает в себя наличие полости или камеры у конца (или обычно двух концов) затвора, через которую проходит кабель (кабели), и наличие уплотняющего материала в полости для образования уплотнения вокруг кабеля (кабелей) Например, в патенте США 3796823 раскрывается корпус для размещения кабельного сращивания в форме половинных кожухов (оболочек), в которых образуются торцевые уплотнения посредством упругих изолирующих втулок, которые в сжатом виде сцепляются с корпусом и кабелем (кабелями) Втулки врезаются в паз между закраинами в корпусе для участка сращивания, и имеются полоски уплотняющей ленты для уплотнения по всей длине корпуса для участка сращивания между половинными кожухами В международной патентной заявке PCT/GB94/02622 (публикация номер WO 95/15600) раскрывается устройство для образования уплотнения вокруг удлиненного объекта (например, кабеля), включающее в себя (а) уплотняющую пластину, имеющую отверстие, через которое может проходить объект, и содержащую камеру, сообщающуюся с этим отверстием, (б) нажимную пластину, размещенную внутри камеры и способную перемещаться относительно нее, и (в) уплотняющий материал, помещенный внутри камеры, так что при работе, когда удлиненный объект проходит через отверстие в уплотняющей пластине, уплотняющий материал размещается между на жимной пластиной и удлиненным объектом, причем нажимную пластину можно перемещать при работе по направлению к объекту в направлении, поперечном к объекту, чтобы ввести уплотняющий материал в контакт с объектом Устройство, описанное в PCT/GB94/02622, действует исключительно хорошо, но желательно иметь затвор для кабеля, который в равной степени хорошо герметизируется и который было бы дешевле изготовлять и проще устанавливать Наиболее близким к заявляемому является техническое решение по заявке WO 95/06347 Описанный затвор для кабеля включает две части корпуса, которые, будучи сведенными вместе, образуют полость, через которую в затвор проходит по крайней мере один кабель, уплотняющий материал, находящийся в полости после сведения вместе частей корпуса и создающий уплотнение между по крайней мере одним кабелем и частями корпуса, и по крайней мере один упругий элемент, который при работе находится в полости и который при сведении вместе частей корпуса сжимается и воздействует усилием сжатия на уплотняющий материал В указанной заявке WO 95/06347 уплотняющим материалом является мягкий или клейкий слой Упругим элементом является блок из эластомера Этот упругий элемент может представлять собой воздушную камеру), иметь серцевину, полностью состоящую из эластомера, и быть выполненным в виде воздушной камеры, но с открытыми полостями В этом случае он выполняет функцию механической пружины благодаря упругим свойствам эластомера, из которого он состоит Недостатком указанного упругого элемента является то, что он должен выполняться из материала, обладающего специфическими свойствами В частности, как указано в заявке, упругость элемента зависят от количества поперечных связей в эластомере, из которого он изготовлен В основу изобретения поставлена задача создать затвор для кабеля, который в равной степени хорошо герметизируется и прост в изготовлении В затворе для кабеля, включающем две части корпуса, которые, будучи сведенными вместе, 44916 образуют полость, через которую в затвор прохотуры) или/и деформация ползучести, просачивадит по крайней мере один кабель, уплотняющий ние и т д уплотняющего материала обычно автоматериал, находящийся в полости после сведения матически согласовываются (гасятся) упругостью вместе частей корпуса и создающий уплотнение упругого элемента при одновременном поддержимежду по крайней мере одним кабелем и частями ваемом усилии сжатия, оказываемом на уплоткорпуса, и по крайней мере один упругий элемент, няющий материал Благодаря своей упругости, который при работе находится в полости и котоупругий элемент предпочтительно автоматически рый при сведении вместе частей корпуса сжимарасширяется или сокращается, как это нужно, в ется и воздействует усилием сжатия на уплотсоответствующем направлении в ответ на расшиняющий материал, согласно изобретению рение, сокращение или потерю уплотняющего поставленная задача решается тем, что упругий материала, и, таким образом, он в принципе неэлемент содержит по крайней мере одну пружину прерывно оказывает давление на уплотняющий и по крайней мере одну пластину, которая перематериал дает усилие сжатия пружины на уплотняющий Упругий элемент или каждый упругий элемент материал предпочтительно сжимается в направлении в принципе боковом, предпочтительнее в принципе Благодаря использованию обычной пружины, перпендикулярном тому направлению, в котором например пластинчатой или спиральной, для упкабель (кабели) проходит (проходят) через поругого элемента не требуется подбирать специлость В дополнение, или в качестве альтернатиальный материал Благодаря тому, что и уплотвы, упругий элемент или каждый упругий элемент няющий материал, и пружина с пластиной при работе предпочтительно размещается на ненаходятся в одной полости, упругий элемент закотором расстоянии в сторону от кабеля или от щищен от воздействия внешней окружающей срекаждого кабеля, например, между уплотняющим ды, например от влаги материалом и указанной частью корпуса Упругий Одно из преимуществ изобретения состоит в элемент или каждый упругий элемент предпочтитом, что усилие сжатия прилагается к уплотняютельно сжат после смыкания частей корпуса вощему материалу просто посредством сведения круг кабеля (кабелей) посредством уплотняющего вместе частей корпуса Таким образом можно изматериала, предпочтительно между уплотняющим бежать необходимости последующего перемещематериалом и одной или большим числом частей ния нажимной пластины в направлении кабеля корпуса (кабелей), чтобы приложить такое сжимающее усилие к уплотняющему материалу, тем самым Упругий элемент или каждый упругий элемент уменьшая сложность (и позволяя снизить себеможет также содержать, как минимум, одну прустоимость) затвора по сравнению с затвором, расжину, предпочтительно, как минимум, одну плакрытым в PCT/GB94/02622, и также упрощая простинчатую пружину или/и спиральную пружину цедуру установки, кабелей Необходимость Упругий элемент (элементы) может (могут), кроме упростить (и, таким образом, укоротить) процедутого, содержать, по меньшей мере, одну пластину ру установки и подготовку инструментов, необхоили другой элемент, передающий усилие сжатия димых для установки, а также необходимость сниот пружины или от каждой пружины к уплотняюзить материальные расходы, связанные с щему материалу Кроме того, или в качестве альизготовлением затворов, становятся все более и тернативы, упругий элемент или каждый упругий более важными элемент может быть образован, по меньшей мере, частично, из, как минимум, одного упругого полиИмеется ряд причин, почему приложение усимерного материала, предпочтительно эластомера, лия сжатия к уплотняющему материалу со сторопредпочтительнее из натуральной или синтетичены упругого элемента в полости может быть выской резины (например, кремнийорганического годным Одна из причин заключается в том, что, или силиконового каучука) Например, упругий по крайней мере, в предпочтительном примере полимерный материал может содержать поливыполнения изобретения, упругий элемент может мерный пенистый материал Особенно предпочтипривести уплотняющий материал в уплотняющий тельный вид упругого элемента содержит трубчаконтакт с кабелем (кабелями), проходящим в затый или другой полый упругий полимерный твор Другая причина состоит в том, что, как миэлемент Упругий или каждый упругий элемент нимум, для некоторых предпочтительных уплотможет являться неотъемлемой частью, как мининяющих материалов, например, гелей (как мум, одной из частей корпуса, но предпочтительно описано ниже), уплотняющие свойства материаон отделен от части (частей) корпуса и может лов улучшаются, когда материалы подвергаются вставляться в нее (в них) сжатию Обычно требуется, чтобы затвор оставался герметизированным в течение длительного В предпочтительных примерах выполнения времени (например, месяцев или обычнее годов), изобретения затвор, кроме того, содержит, как и в течение этих периодов времени он обычно минимум, один захватывающий элемент для заподвергается температурным колебаниям в широхвата одного или нескольких кабелей, проходящих ком диапазоне Обычно именно по этим причинам при работе через полость Захватывающий элеуплотняющий материал подвергают сжатию помент (элементы) предпочтительно фиксирует средством упругого элемента, т е элемента, кото(фиксируют) кабель (кабели) по отношению к часрый обычно прилагает смещенное усилие сжатия ти (частям) корпуса Захватывающий элемент или к уплотняющему материалу Это имеет то прекаждый такой элемент предпочтительно прикрепимущество, что изменения объема уплотняющего лен непосредственно к частям корпуса или, по материала (например, из-за изменений темпераменьшей мере, к одной из частей корпуса 8 44916 корпуса предпочтительно выполняются из пластмасс, например, полипропилена, но можно использовать и другие материалы, например, металл Полость или каждая полость, образованная для геля частями корпуса предпочтительно образуется, как минимум, двумя отстоящими друг от друга стенками, как минимум, одной, предпочтительно каждой, части корпуса, и эти стенки предпочтительно составляют одно целое с остальной частью частей корпуса Предпочтительно в стенках имеется, как минимум, одно отверстие, позволяющее одному или нескольким кабелям проходить через полость Как альтернатива, участки стенок могут быть отсечены или иначе удалены, как и когда требуется, для создания необходимого отверстия (отверстий) С этой целью, стенки могут, например, иметь ломкие участки или/и смыкающиеся съемные участки В некоторых предпочтительных примерах выполнения этого изобретения, по меньшей мере, одна из частей корпуса, кроме того, содержит одно или несколько средств для размещения уплотняющего материала в полости, когда части корпуса сводятся вместе при работе Предпочтительно средство для размещения или каждое такое средство содержит барьер, проходящий от одной из частей корпуса, так что он перекрывает часть какой-то другой, или определенной, части корпуса у периферии полости, когда части корпуса сводятся вместе Когда части корпуса сводятся вместе, барьер (барьеры) предпочтительно перекрывает (перекрывают) другую часть корпуса до того, как на уплотняющий материал начинает действовать усилие сжатия Таким образом обычно можно обеспечить в принципе полное удержание уплотняющего материала в полости Если бы средства Предпочтительно удерживающая полоска или для размещения отсутствовали, по крайней мере, лента содержит ряд расположенных поочередно в некоторых обстоятельствах мог бы произойти складываемых и не складываемых участков некоторый выход уплотняющего материала между вдоль, как минимум, части своей длины и предчастями корпуса из-за некоторого сжатия уплотпочтительно по всей длине Это имеет то преняющего материала до полного закрытия полости имущество, что обычно создает в принципе единообразную складываемость по длине полоски, В особенно предпочтительных примерах вытак что полоска может сокращаться относительно полнения изобретения затвор также содержит или в принципе единообразно вокруг одного или один или несколько удлиненных уплотнительных нескольких кабелей элементов, которые при работе создают уплотнение между противоположными крайними лицевыЧасти корпуса, создающие полость для разми поверхностями частей корпуса и которые также мещения уплотняющего материала, предпочтиуплотняюще контактируют с уплотняющим матетельно также в принципе окружают место сращириалом в полости Посредством такого уплотняювания кабелей при их сведении вместе, т е щего контакта с уплотняющим материалом в пополость или каждая полость для содержания уплости так называемые тройные точки затвора (т е лотняющего материала предпочтительно являетте точки, в которых, например, концевое уплотнеся неотъемлемым элементом частей корпуса зание встречается с продольным уплотнением межтвора для сращивания кабелей Это имеет то ду противоположными крайними лицевыми попреимущество, что создает очень простой, но верхностями частей корпуса) могут быть чрезвычайно надежный герметизированный загерметизированы Обеспечение герметизации твор для участка сращивания кабелей Предпочтройных точек затвора является зачастую самым тительно части корпуса представляют собой два трудным аспектом проектирования системы упполовинных кожуха, которые можно соединить лотнения для затвора, потому что в тройной точке вместе Дополнительно, или в качестве альтернанужно образовать уплотнение между тремя потивы, части корпуса можно соединить до сведения верхностями (вместо уплотнения между двумя вместе, например, соединить шарнирами или поверхностями, что обычно и создают везде в иными способами осевого соединения Части кордругих местах в затворе) Во избежание сомнений, пуса могут, например, соединяться как одно це"удлиненный" уплотнительный элемент нужно лое, например, посредством одного или нескольпонимать как включающий в себя возможность ких так называемых "живых" шарниров Части Полезно, чтобы захватывающий элемент или каждый такой элемент был в форме ленты, которая при работе наматывается вокруг одного или нескольких кабелей и которая предпочтительно смыкается с, как минимум, одной из частей корпуса при сведении их вместе Лента может быть, например, удерживающей лентой, как описано в международной патентной заявке PCT/GB95/02229, т е лента может содержать удерживающую полоску для намотки вокруг удлиненного объекта (например кабеля или кабелей), которая при работе может уменьшаться в длине при сжатии вокруг объекта, сокращаясь вокруг объекта Удерживающая полоска может содержать одну или более, предпочтительно целый ряд складываемых участков и может предпочтительно уменьшаться в длине из-за складывания одного или большего числа указанных участков Складываемый участок (участки) может (могут) складываться посредством любого из многочисленных механизмов, например, вдвижением телескопически (способом, аналогичным складывающемуся телескопу) Однако предпочтительно, чтобы складываемый участок или каждый складываемый участок мог складываться деформированием, например, сдавливаясь или складываясь гармошкой, или выпучиванием Таким образом, складываемый участок или каждый складываемый участок предпочтительно содержит относительно слабый участок удерживающей полоски, и более предпочтительно содержит одну или несколько перемычек, проходящих между в принципе не складываемыми участками, например, один или несколько относительно слабых участков, которые можно деформировать 44916 10 быть бесконечным, например, это 0-образное лении в полость кольцо Однако обычно удлиненный уплотнительБыло также открыто, что часто бывает полезныи элемент или каждый такой элемент имеет два но, чтобы некоторая часть уплотняющего матеконца риала в полости захватывалась между удлиненБыло открыто, что уплотнение в тройной точке ным уплотнительным элементом или каждым (точках) можно улучшить, если участок части длитаким элементом и каждой противоположной ны удлиненного уплотнительного элемента или крайней лицевой поверхностью части корпуса покаждого такого элемента выполнить выдающимся сле сведения вместе частей корпуса Считается, в поперечном направлении в полость (т е в попечто это может, по меньшей мере, в некоторых обречном направлении относительно общего настоятельствах улучшить герметизацию тройной правления, в котором проходят уплотнительныи точки Таким образом, в некоторых предпочтиэлемент (элементы) и кабель (кабели) Предпочтельных примерах выполнения изобретения иметительно в принципе вся поперечная периферия ется зазор, открытый к полости, между удлиненвыдающегося участка уплотнительного элемента ным уплотнительным элементом или каждым уплотняющее контактирует с уплотняющим матетаким элементом и каждой противоположной риалом в полости Особенно предпочтительно, крайней лицевой поверхностью части корпуса, в чтобы доля уплотнительного элемента или каждокотором некоторая часть уплотняющего материаго уплотнительного элемента, которая выдается в ла захватывается после сведения вместе частей полость, составляла, как минимум, треть поперечкорпуса Зазор можно создать в частях корпуса ной площади профиля этой части уплотнительно(например, посредством одного или нескольких го элемента Кроме того, что это увеличивает вырезанных участков) или/и посредством выполплощадь поверхности уплотняющего контакта менения, как минимум, подходящей части удлиненжду уплотняющим материалом и уплотнительным ного уплотнительного элемента с уменьшенной элементом, это также улучшает возможность достолщиной тупа уплотняющего материала к тройной точке Удлиненный уплотнительныи элемент (эле(точкам) и тем самым улучшает герметизацию менты), который (которые) создает (создают) уптройной точки (точек) лотнение между противоположными крайними лицевыми поверхностями частей корпуса, может Соответственно согласно второму аспекту (могут) в основном иметь любую форму профиля изобретения имеется затвор для кабеля, содерпоперечного сечения, например, в принципе множащий гоугольную, в особенности в принципе квадратную а) по меньшей мере, две части корпуса, котоили прямоугольную Однако предпочтительно, рые при работе сводятся вместе с образованием чтобы удлиненный уплотнительныи элемент или полости для размещения уплотняющего материакаждый такой элемент был в основном круглого ла, через которую один или несколько кабелей поперечного сечения, направлении, предпочтимогут проходить в затвор, тельно в принципе круглым Полезно, чтобы удлиб) уплотняющий материал, находящийся в поненный уплотнительныи элемент (элементы) был лости после сведения вместе частей корпуса и полым, например, трубчатым или/и образованным создающий уплотнение между кабелем (кабеляиз пенистого материала Предпочтительные матеми) и частью (частями) корпуса, и риалы для удлиненного уплотнительного элеменв) один или несколько удлиненных уплотнита (элементов) это полимерные материалы, осотельных элементов, которые при работе создают бенно упругие полимерные материалы, например, уплотнение между противоположными крайними эластомеры, особенно натуральная или синтетилицевыми поверхностями частей корпуса и коточеская резина (такая, как кремнийорганический рые уплотняюще контактируют с уплотняющим или силиконовый каучук) материалом в полости, причем участок части длины удлиненного уплотнительного элемента или каждого такого элемента содержащий, как минимум, треть поперечной площади его профиля, выдается в поперечном направлении в полость, и в принципе вся поперечная периферия этого участка уплотняюще контактирует с уплотняющим материалом в полости Полезно, чтобы участок (участки) удлиненного уплотнительного элемента (элементов), который (которые) выступает (выступают) в полость, мог (могли) содержать примерно половину поперечной площади профиля (поперечного сечения) этой длины (длин) уплотнительного элемента (элементов) Противоположные крайние лицевые поверхности частей корпуса предпочтительно уже по поперечной ширине, где они непосредственно примыкают к полости, чем в других местах, причем такая относительная узость обеспечивает выход указанного участка (участков) уплотнительного элемента (элементов) в поперечном направ Уплотняющий материал, размещенный в полости, может в общем случае быть любым подходящим уплотняющим материалом Особенно предпочтительным уплотняющим материалом является гель Гель может, например, быть силиконовым гелем, мочевинным гелем, уретановым гелем, термопластичным гелем или любым подходящим гелем или геллоидным уплотняющим материалом Предпочтительные гели содержат наполненное маслом (нефтью) полимерное соединение Предпочтительно, чтобы гель имел твердость при комнатной температуре, при определении анализатором текстур СтивенсаВолланда, более 45г, особенно более 50г, в особенности более 55г, например, от 55г до 60г Он предпочтительно имеет релаксацию напряжений менее 12%, особенно менее 10% и в особенности менее 8% Критическое удлинение, также при комнатной температуре, предпочтительно составляет более 100%, предпочтительнее более 600%, особенно более 1000%, в частности более 1400% 11 44916 12 при определении по стандарту D638 Американскобеля согласно изобретению, и го общества по испытанию материалов (АОИМ) Фиг 8 показывает некоторые дополнительные Модуль упругости при напряжении 100% предпочбарьеры для размещения уплотняющего матетительно составляет, как минимум, 1,8МПа, более риала кабельного затвора согласно изобретению предпочтительно, как минимум, 2,2МПа В общем На фиг 1А показана в перспективе часть одслучае, остаточная деформация при сжатии предной части 3 корпуса затвора 1 для кабеля согласпочтительно составляет менее 35%, предпочтино изобретению Часть 3 корпуса содержит полотельнее 25%, особенно менее 15% Предпочтивинный кожух, который при работе сводится тельно гель имеет глубину проникновения конуса вместе с другим половинным кожухом (не покапри измерении по стандарту D217 АОИМ, как мизан), чтобы оградить участок сращивания кабелей нимум, 50 (10'1 мм), предпочтительнее, как мини(например) Также показан блок уплотняющего 1 мум, 100 (10 мм), даже более предпочтительно, материала 5 (например, геля) и упругий элемент 1 как минимум, 200 (10 мм), и предпочтительно не 7, содержащий пластинчатую пружину 9 и пласти1 более 400 (10 мм), в особенности не более 350 ну 11, которые соединены вместе заклепкой или 1 (10 мм) Полимерное соединение геля может, другим соединительным средством 13 например, содержать эластомер или блоксополиЧасть корпуса 3 включает в себя полость 15, мер, имеющий относительно жесткие блоки и отявляющуюся половиной полной полости, которая носительно эластомерные блоки Примеры таких образуется, когда две части корпуса сводятся сополимеров включают в себя блоксополимеры вместе Полость 15 расположена между первой и стирол-диена, например, диблок стиролвторой отстоящими друг от друга стенками 17, и в бутадиена или стирол-изопрена или триблочные этих стенках имеются два отверстия 19, через сополимеры, например, описанные в междунакоторые кабели могут проходить в затвор 1 Как родной патентной публикации WO 88/00603 Одпоказано пунктирными линиями, упругий элемент нако, предпочтительно полимерное соединение 7 расположен между уплотняющим материалом 5 содержит один или несколько блоксополимеров и внутренней стенкой полости 15, и когда части 3 стирол-этилен-пропилен-стирол Жидкостикорпуса сводятся вместе вокруг одного или нескольких кабелей, уплотняющий материал 5 сжинаполнители, используемые в геле, предпочтимается под действием упругого элемента, который тельно содержат масла Масла могут быть углесжимается сам и, следовательно, в силу своей водородными маслами, например, парафинными упругости прилагает усилие сжатия к уплотняюили нафтеновыми маслами, синтетическими масщему материалу В примере выполнения изобрелами, например, полибутеновыми или полипропетения, показанном на фиг 1, другая часть корпуса новыми маслами и их смесями Предпочтительв виде половинного кожуха (не показана) будет ные масла - это смеси неароматических тоже содержать блок уплотняющего материала 5, парафинов и нафтеновых углеводородных масел аналогичный показанному Она может содержать, Гель может содержать добавки, такие, как поглоа может и не содержать другой упругий элемент в тители влаги (например, бензоил-хлорид), антидополнение к показанному Блоки 5 уплотняющего окислители, пигменты и фунгициды материала включают в себя отверстия 21 для каК числу других уплотняющих материалов, кобелей торые можно использовать, относятся полимерные (например, силиконовые) пенистые материаЧасть корпуса 3 в виде половинного кожуха, лы, эластомерные материалы, например, показанная на фиг 1А, включает в себя два удлинатуральная или синтетическая резина, мастики ненных уплотнительных элемента 23 в виде элаили консистентные смазки, например, силиконостомерных трубок (например, образованных из вая смазка кремнийорганического или силиконового каучука), которые при работе образуют уплотнение между Теперь изобретение будет описано, в виде противоположными продольными крайними лицепримера, со ссылками на сопроводительные червыми поверхностями 25 двух частей корпуса, явтежи, на которых ляющихся половинными кожухами Каждый из Фиг 1 показывает в перспективе часть затвопродольных уплотнительных элементов 23 разра для кабеля согласно изобретению, мещен в желобках, имеющихся в продольных Фиг 2 показывает в плане одну часть корпуса крайних лицевых поверхностях 25 частей корпуса затвора для кабеля согласно изобретению, Там, где продольные крайние лицевые поверхноФиг 3 показывает в перспективе части двух сти 25 непосредственно примыкают к полости 15, частей корпуса затвора для кабеля согласно изоони уже в поперечном направлении своей ширины бретению, (те ширины, направленной поперек продольному Фиг 4 показывает в перспективе пригонку друг направлению или направлению кабеля), чем гдек другу уплотняющего материала, упругих элеменлибо в другом месте Относительная узость потов и удлиненного уплотнительного элемента заверхностей 25 у полости 15 обеспечивает выход твора для кабеля согласно изобретению, участка длины каждого удлиненного уплотнительФиг 5 показывает образование уплотнения ного элемента 23 в поперечном направлении в тройной точки в затворе для кабеля согласно изополость Узость крайних лицевых поверхностей 25 бретению, в районе полости можно представить себе как Фиг 6 показывает предпочтительный вид заудаление внутреннего участка (например, прихватывающей кабель полоски, которую можно мерно половины) стенок, что заставляет удлинениспользовать в затворе согласно изобретению, ные уплотнительные элементы выдаваться в поФиг 7 показывает деталь барьера для вмеперечном направлении в полость 15, щения уплотняющего материала затвора для ка 13 44916 14 предпочтительно так, чтобы, как минимум, пристия для кабелей у одного конца и одно отверстие мерно треть, например, примерно половина, их для кабеля у противоположного конца, но в общем площади профиля (поперечного сечения) в попеслучае, может иметься любая комбинация колиречном направлении выдавалась в полость Это чества отверстий для кабелей Обычно имеются имеет то преимущество, что увеличивает площадь от одного до четырех отверстий на каждом конце контакта между удлиненными уплотнительными затвора элементами 15 и уплотняющим материалом 5 в На фиг 2 показана в плане вторая часть 3 так называемых тройных точках Т (т е точке перекорпуса в виде половинного кожуха Показаны сечения продольных уплотнений т е удлиненных желобки 33 для удлиненных уплотнительных элеуплотнительных элементов 23 с торцевыми упментов 23, а также показана уменьшенная толщилотнениями - т е блоками уплотняющего матена стенки в районе полостей 15, которая заставриала 5), Это также имеет то преимущество, что ляет уплотнительные элементы выступать внутрь улучшает возможность доступа уплотняющего полостей материала к тройным точкам Т, тем самым улучНа фиг 3 показана часть другого затвора для шая проникновение или увлажнение поддающегосращивания кабелей 1 согласно изобретению На ся уплотняющего материала в тройных точках этот раз показаны оба половинных кожуха 3 Это показано на фиг 5 На фиг 4 показано, схематично и в перспективе, как подгоняются вместе уплотняющий матеОтверстия 19 для кабеля в отстоящих друг от риал 5, упругий элемент 7 (который в этом случае друга стенках 17 содержат желобки 18, с которысодержит эластомерные трубки) и удлиненные ми при работе смыкаются соответствующие гребуплотнительные элементы, т е как они при работе ни в захватывающих кабель полосках, окружаюсогласовываются друг с другом для обеспечения щих кабель, закрепляя кабели к затвору надежной герметизации затвора Предпочтительный тип захватывающей кабель полоски или удерживающей полоски показан на На фиг 5 схематично показано образование фиг 6 На фиг 6(а) и 6(Ь) показаны противопоуплотнения в тройной точке в затворе для кабеля ложные стороны полоски Полоска содержит ряд согласно изобретению Сведение вместе частей 3 поочередно складываемых участков 2 и не склакорпуса заставляет сжиматься уплотняющий мадываемых участков 4 вдоль своей длины Склатериал 5 и предпочтительно (как показано) задываемые участки 2 содержат перемычки, прохоставляет захватывать некоторую часть уплотняюдящие между соседними парами не щего материала в зазор между удлиненным складываемых участков 4, которые могут складыуплотнительным элементом 23 и каждой противоваться при деформации, когда полоска намотана положной крайней лицевой поверхностью 25 часвокруг кабеля и затем сжата Не складываемые тей 3 корпуса Таким образом в принципе обеспеучастки 4 имеют гребни 6, которые при работе чивается нахождение уплотняющего материала в размещаются в желобках 18 в отверстиях для кауплотняющем контакте как с удлиненным уплотбелей 19 в стенках 17 частей корпуса Между нительным элементом 23, так и с частью 3 корпугребнями 6 имеются углубления 8 На концах поса как раз в тройных точках Т Если остается калоски не складываемые участки 10 могут сходитькой-нибудь зазор между частью 3 корпуса и ся на конус для сглаживания профиля внутреннеудлиненным уплотнительным элементом 23, то он го и внешнего концов полоски при ее намотке обычно будет на внешней (относительно внутренМожет иметься ряд захватывающих выступов 12 ней части затвора) поверхности уплотнительного на одной стороне полоски для захвата кабеля элемента 23, и таким образом, не создаст канала для прохождения влаги в затвор Две части корпуса 3, каждый в виде половинного кожуха, показанные на фиг 1А, могут соедиНа фиг 7 показана деталь предпочтительного няться вместе посредством фиксирующего (назатвора 1 для кабеля согласно изобретению На пример, зажим) соединительного средства 27, т е этой детали виден барьер 35 для размещения упругих захватов или выступов на другой части уплотняющего материала, проходящий от одной корпуса (не показаны), которые смыкаются с отиз частей 3 корпуса так, что он перекрывает часть верстиями вертикального соединительного среддругой части 3 корпуса у периферии полости 15, ства 27 части корпуса 3, которая показана Однакогда части корпуса сводятся вместе Когда части ко, в общем случае, можно использовать любое 3 корпуса сводятся вместе, барьер 35 перекрывапригодное соединительное средство, например, ет другую часть корпуса до того, как уплотняющий винты, болты, зажимы, захваты и т д Кроме того, материал (не показан) начинает подвергаться в общем случае, можно использовать любую комдействию усилия сжатия Для облегчения этого бинацию соединительных средств, например, перекрывания, другая часть корпуса имеет выемку имеются резьбовые части 29 на части корпуса 3, 37, в которую входит барьер 35, когда две части показанной на фиг 1А, для обеспечения плотного корпуса сводятся вместе Перекрытие указано соединения двух частей корпуса в виде половинпоз О ного кожуха у их концов, т е у конечных уплотнеНа фиг 8 (А и В) показаны некоторые дополний и уплотнений в тройных точках Крепежное нительные детали барьеров 35 для вмещения средство, например, резьбовая часть 31, может уплотняющего материала и соответствующих угиметься для закрепления затвора на другой струклублений или выемок 37, используемых в предтуре, например, на стене или другой опоре почтительном затворе для кабеля согласно изоНа фиг 1В схематически показана полная длина части 3 корпуса в виде половинного кожуха Показанный половинный кожух имеет два отвер бретению Посредством барьеров 35 и углублений 37 обычно обеспечивается в принципе полное размещение уплотняющего материала в полости 15 44916 16 15 Если бы барьеры отсутствовали, по меньшей риала между частями 3 корпуса из-за некоторого мере, в некоторых обстоятельствах, мог бы просжатия уплотняющего материала до полного заисходить некоторый выход уплотняющего матекрытия полости 15 19' 23 Фиг. 3 Фиг. 1А 17 15 Фиг. 1В Фиг. 4 Фиг. 5А Фиг. 2 44916 18 Фиг. 5В Фиг. 5С Фиг. 6А Фиг. 6В Фиг. 8А Фиг. 8В 19 44916 20 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
