Шиберний затвор

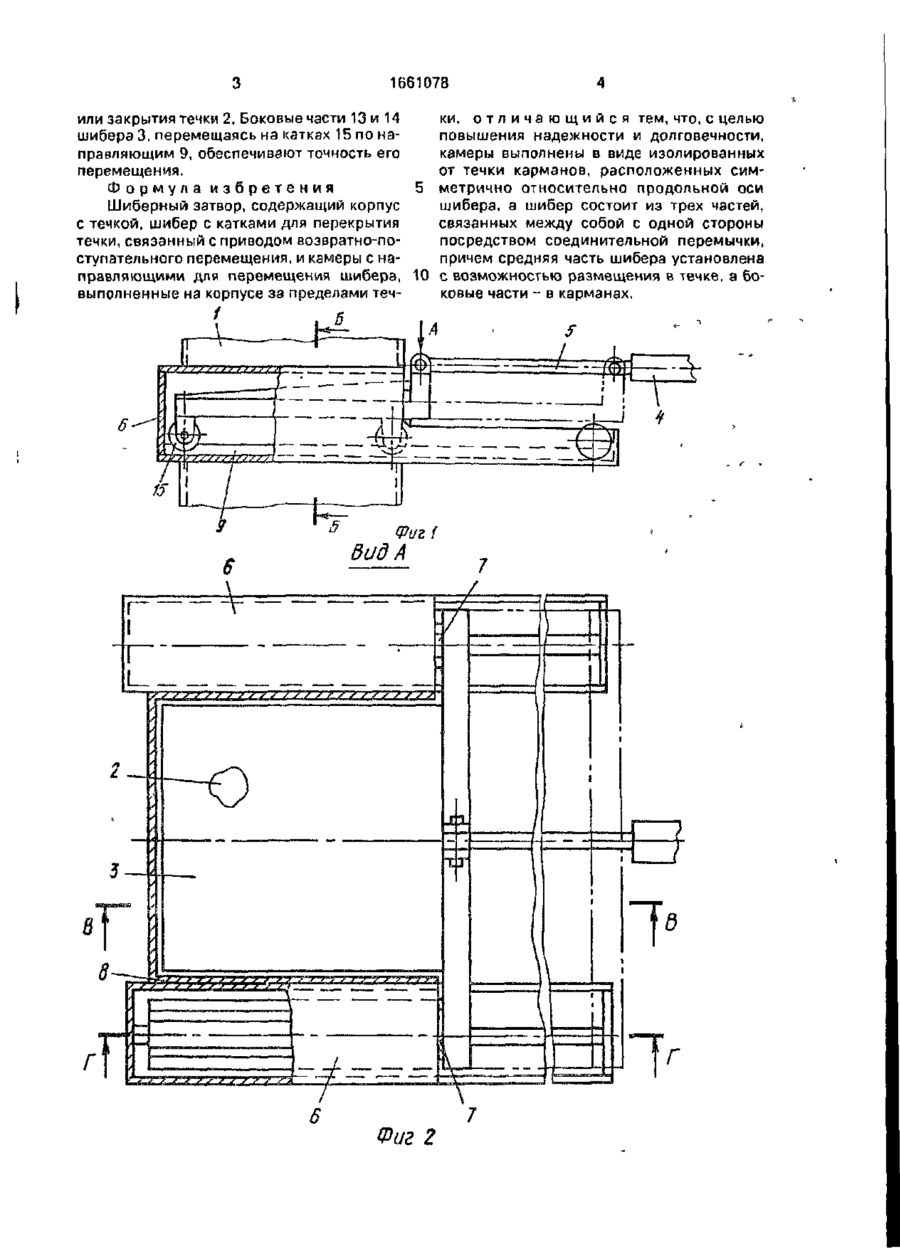

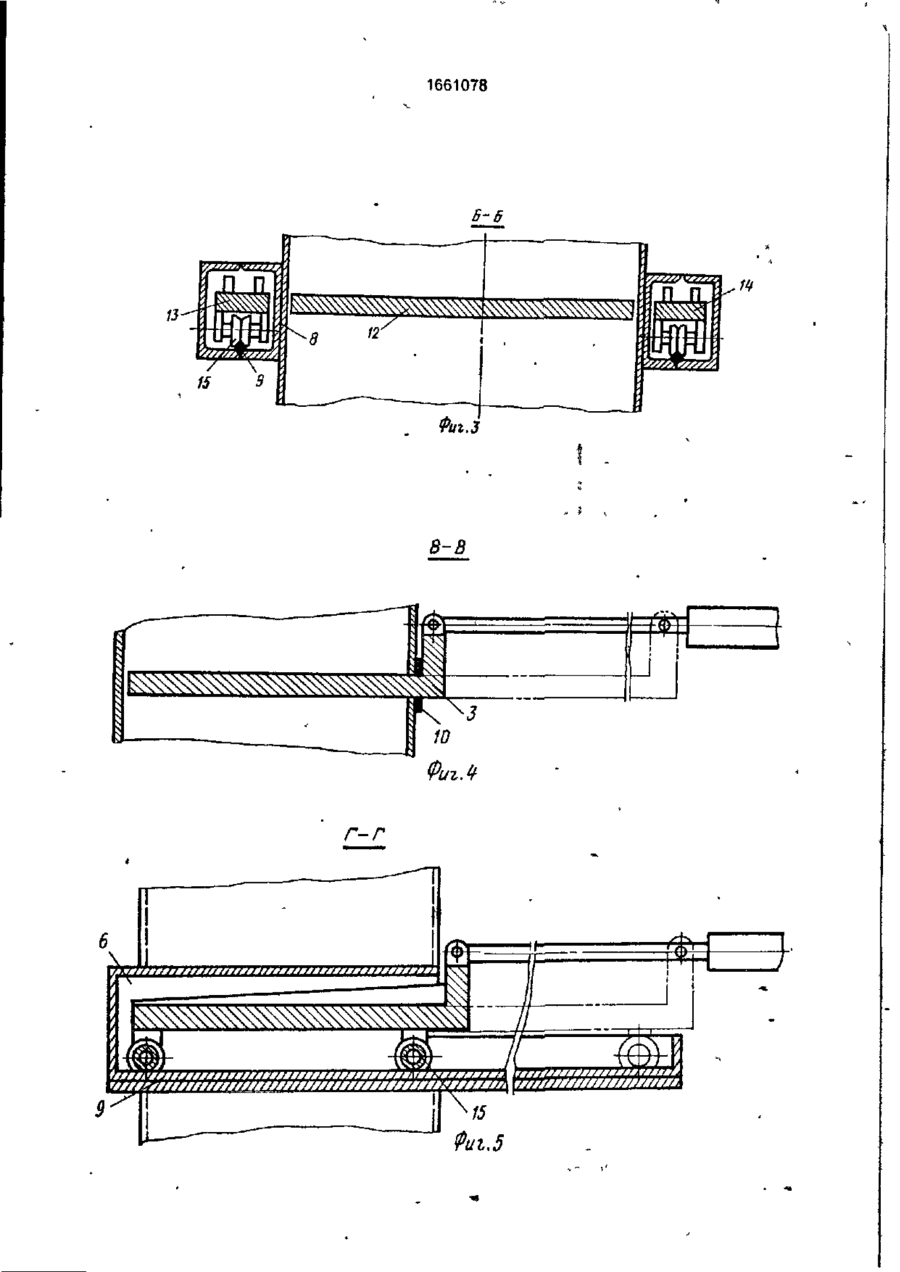

Изобретение может быть использовано в различных отраслях промышленности при работе с сыпучими материалами Цель изобретения - повышение надежности и долговечности затвора. Затвор содержит корпус с течкой и шибер с катками для перекрытия течки. Шибер выполнен из трех частей, связанных с одной стороны перемычкой. На корпусе изолированно от него выполнены камеры с направляющими для взаимодействия с утками шибера Боковые части шибера при закрытии затвора располагаются в карманах, а средняя часть - в течке. 6 ил. перекрытия течки, связанный с приводом 4 возвратно- поступательного перемещения посредством штока 5. На корпусе за пределами течки изолированно от нее выполнены камеры 6 в виде карманов, расположенных симметрично относительно продольной оси шибера и имеющих проемы 7 Карманы изолированы от полости течки стенкой 8 корпуса 1 и снабжены направляющими 9 для перемещения шибера. Герметизация проемов 7 обеспечивается уплотнением 10. Шибер состоит из трех частей, связанных между собой с одной стороны посредством соединительной перемычки 11. Средняя часть 12 шибера установлена с зозможностью размещения в течке, а боковые части 13 и 14 - в карманах. Шибер имеет катки 15 для взаимодействия с направляющими 9, закрепленные на боковых частях шибера. Затвор функционирует следующим образом. При включении привода 4 шибер 3 штоком 5 перемещается в ту или другую сторону в зависимости от необходимости открытия с 1661078 или закрытия течки 2. Боковые части 13 и 14 ки, о т л и ч а ю щ и й с я тем, что, с целью шибера 3, перемещаясь на катках 15 по наповышения надежности и долговечности, правляющим 9, обеспечивают точность его камеры выполнены в виде изолированных перемещения. от течки карманов, расположенных симФормула избретения метрично относительно продольной оси Шиберный затвор, содержащий корпус шиберз, а шибер состоит из трех частей, с течкой, шибер с катками для перекрытия связанных между собой с одной стороны течки, связанный с приводом возвратно-попосредством соединительной перемычки, ступательного перемещения, и камеры с напричем средняя часть шибера установлена правляющими для перемещения шибера, 10 с возможностью размещения в течке, а бовыполненные на корпусе за пределами течковые части - в карманах. ' б 1661078 В-6 ^ ^ г 12 15 Фиг.З 8-8 u Г-Г і 1661078 fs n T a 11 ню T Фиг.6 Редактор М. Стрельникова Составитель Е. Сафронов Техред М.Моргентал Корректор Т. Палий Заказ 2090 Тираж 385 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
