Ниткоподавальний механізм для текстильних машин

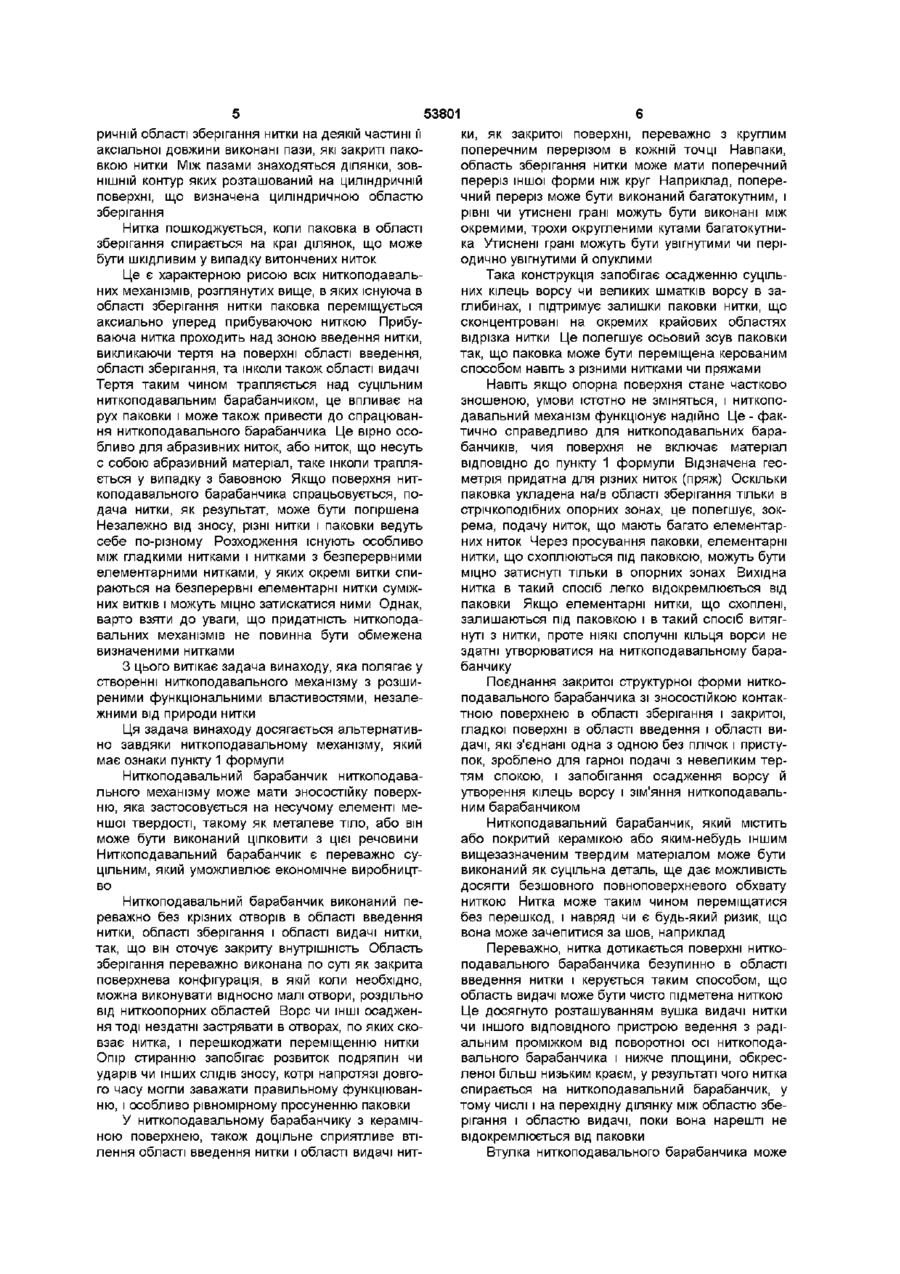

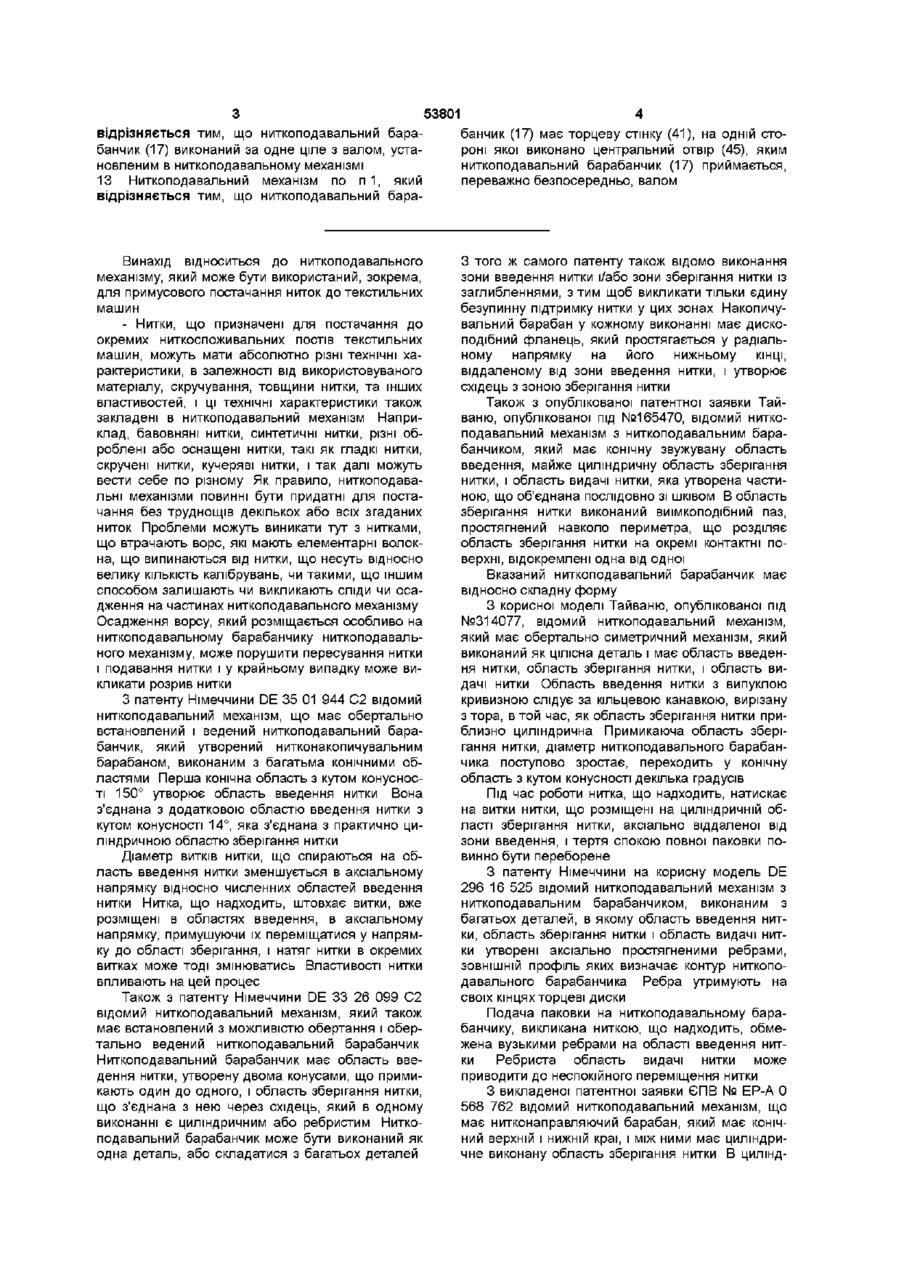

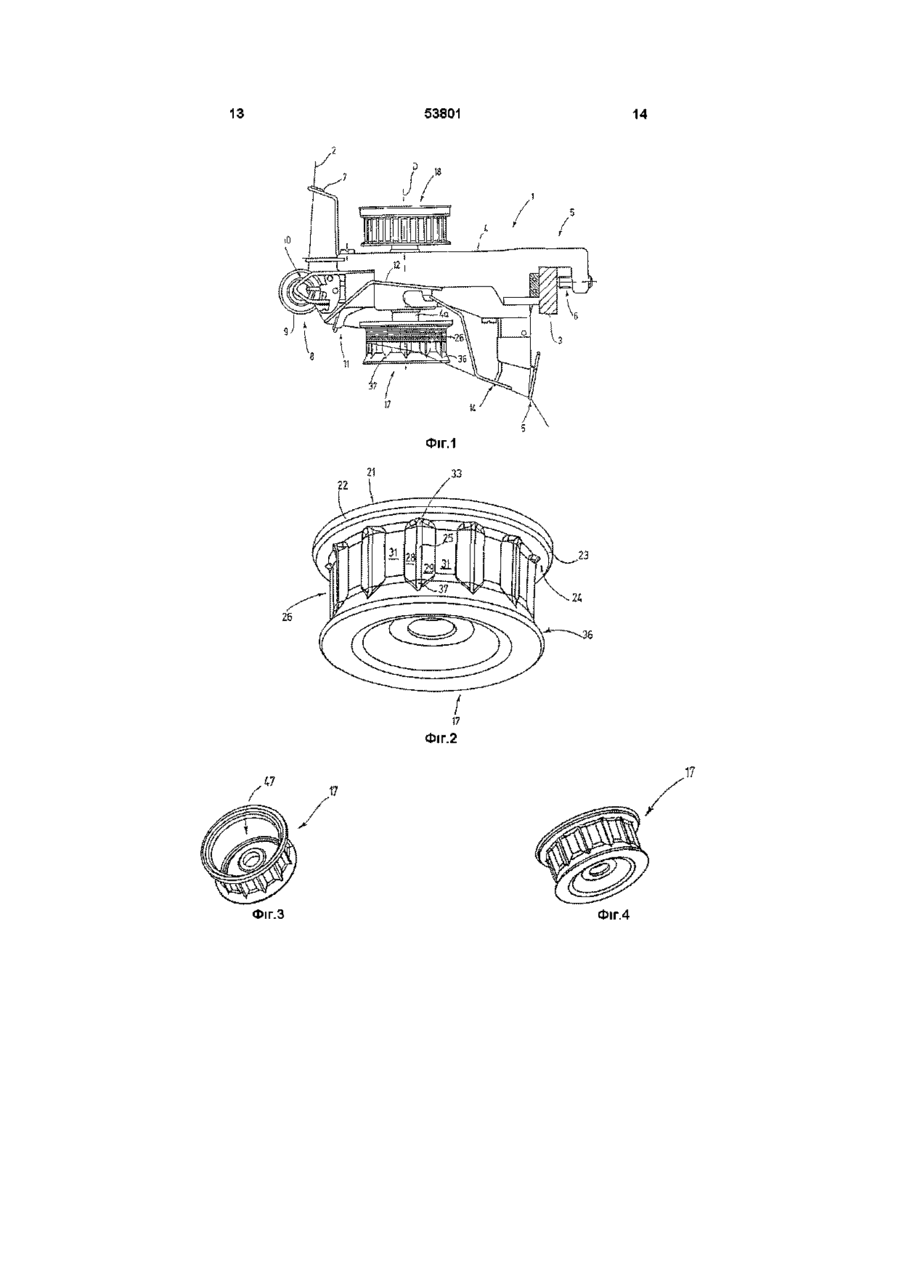

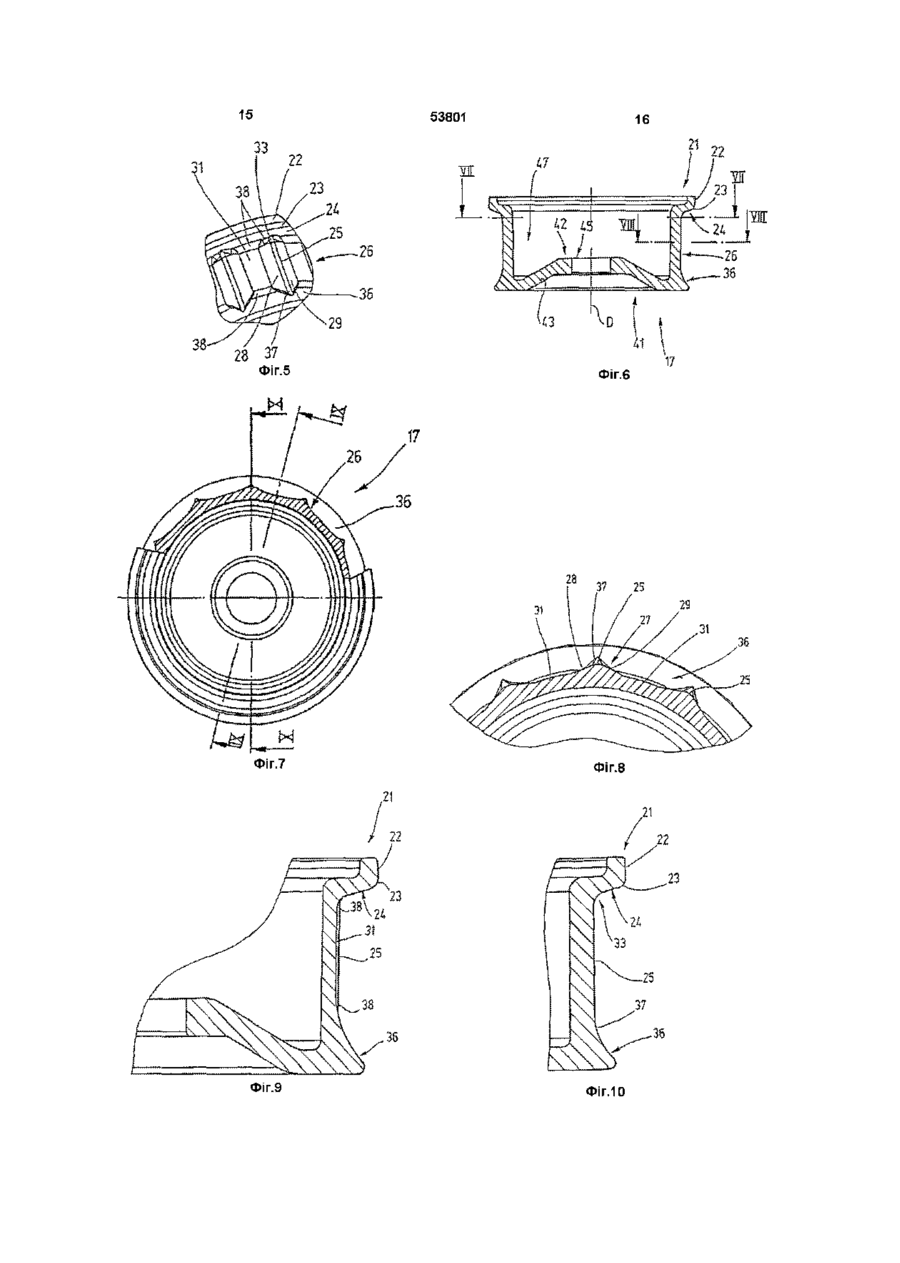

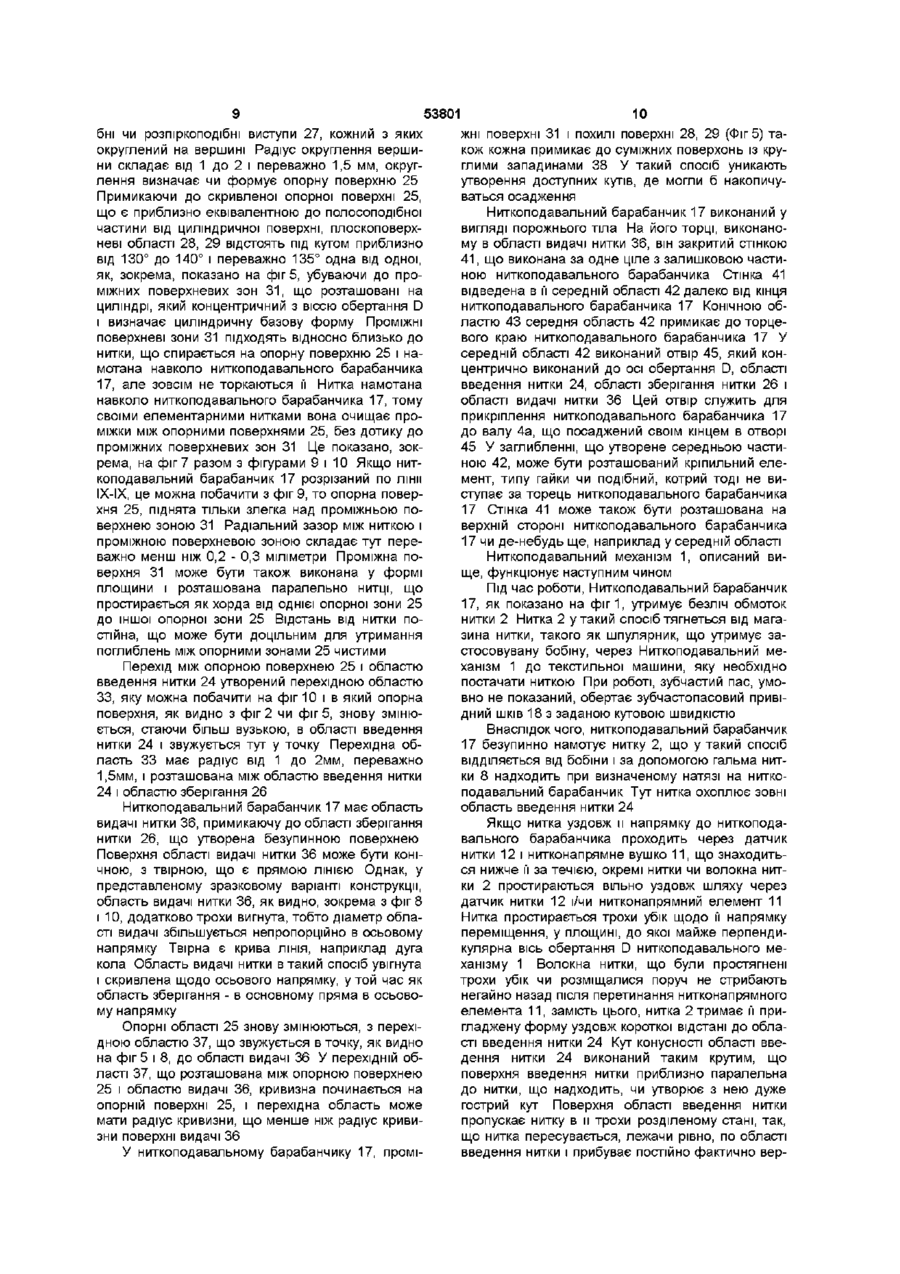

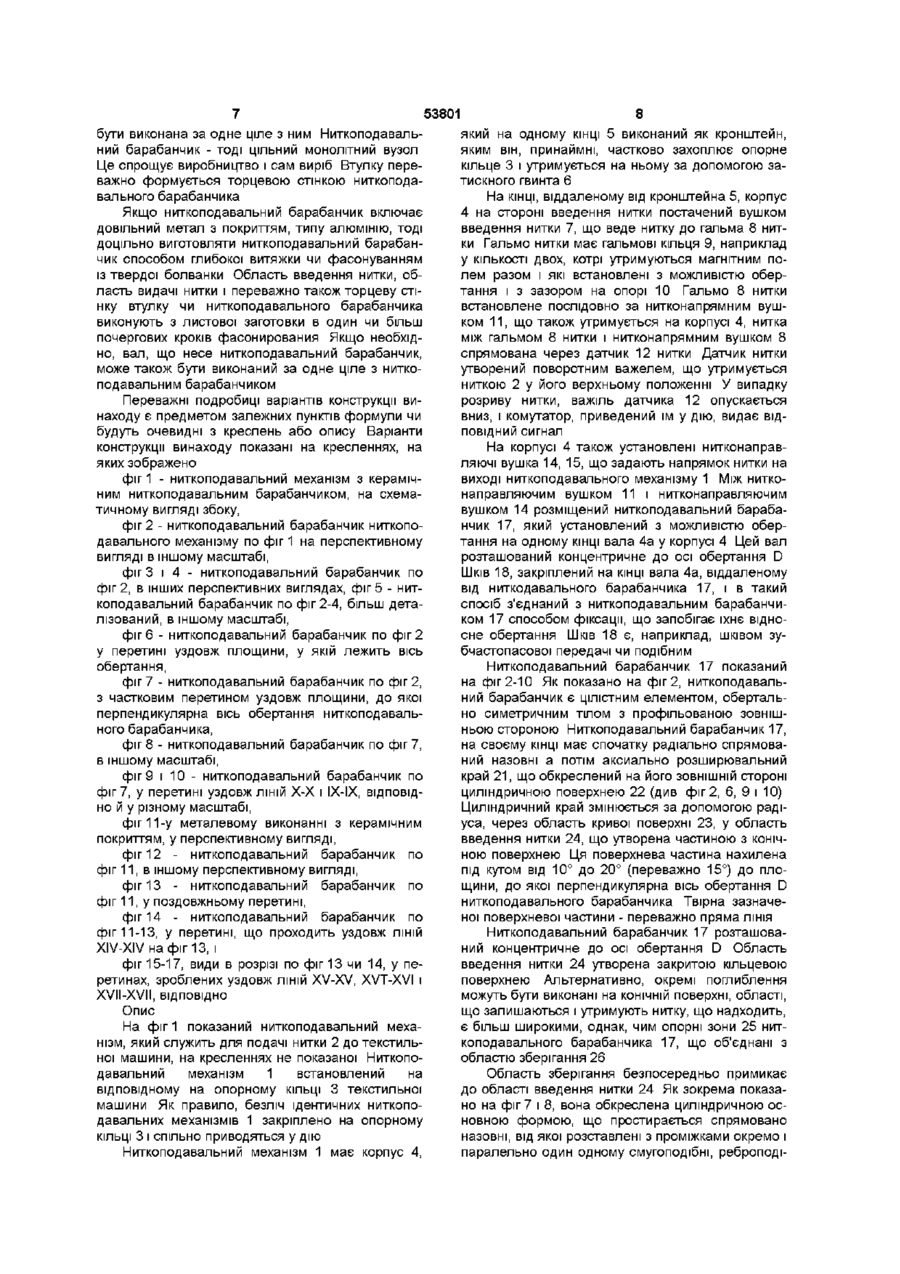

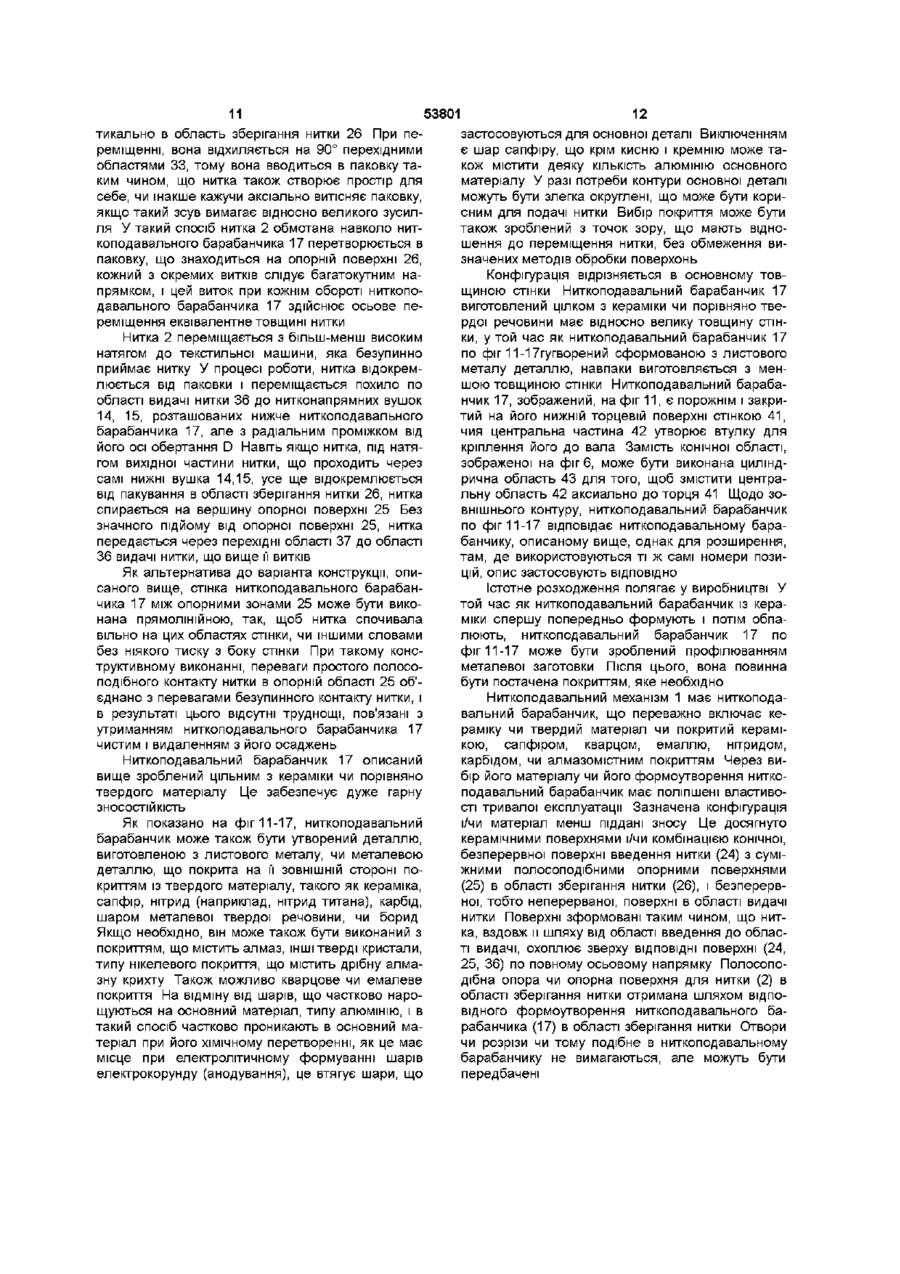

1 Ниткоподавальний механізм (1), зокрема для примусового подавання ниток (2), що має ниткоподавальний барабанчик (17), який установлений на несучому пристрої (4) з можливістю обертання навколо осі обертання (D) і здатний обертатися за допомогою привідного пристрою (18) і який має область (24) введення нитки, область (26) зберігання і область (36) видачі, причому область (24) введення нитки має круглий поперечний переріз, концентричний осі обертання (D), з діаметром, що зменшується вздовж осі обертання (D) до області (26) зберігання, область видачі (36) має круглий поперечний переріз, концентричний осі обертання (D), з діаметром, що зростає при віддаленні вздовж осі обертання (D) від області (26) зберігання, а область (26) зберігання має контактні зони (25) для нитки (2), які розміщені окремо одна від одної, який відрізняється тим, що кожна із контактних зон (25) області зберігання (36) ниткоподавального барабанчика (17) має поперечний переріз, який щонайменше у деяких частинах відхиляється від кола, концентричного з віссю обертання (D), ниткоподавальний барабанчик (17) виконаний суцільним, а область (24) введення нитки, область (26) зберігання і область (36) видачі з'єднуються одна з одною 2 Ниткоподавальний механізм по п 1, який відрізняється тим, що область (24) введення нитки ниткоподавального барабанчика (17) виконана у вигляді закритої поверхні 3 Ниткоподавальний механізм по п 1, який відрізняється тим, що область (24) введення нитки ниткоподавального барабанчика (17) утворює кут з віссю обертання (D), який більше ніж 60° і переважно дорівнює 75° 4 Ниткоподавальний механізм по п 1, який відрізняється тим, що область (36) видачі ниткоподавального барабанчика виконана у вигляді закритої поверхні 5 Ниткоподавальний механізм по п 4, який відрізняється тим, що область (36) видачі ниткоподавального барабанчика виконана у вигляді закритої конічної поверхні з круговим конічним контуром або у вигляді криволінійної поверхні, розміщеної на торі, радіус якого переважно менший, ніж радіус ниткоподавального барабанчика (17) 6 Ниткоподавальний механізм по п 1, який відрізняється тим, що область (26) зберігання, розташована між областю (24) введення нитки і областю (36) видачі нитки, виконана переважно у формі закритої поверхні 7 Ниткоподавальний механізм по п 1, який відрізняється тим, що область (26) зберігання має багатокутний поперечний переріз, концентричний з віссю (D) обертання в кожній точці, а багатокутник, визначений поперечним перерізом області (26) зберігання має прямі чи непрямі крайки 8 Ниткоподавальний механізм по п 1, який відрізняється тим, що поперечний переріз області (26) зберігання визначений радіально на ЗОВНІШНІЙ стороні переважно округлими опорними зонами (25), між якими зовнішня поверхня області зберігання простягнена радіально усередину, і опуклими чи увігнутими, чи плоскими поверхневими зонами (31), сформованими між суміжними опорними зонами (25) 9 Ниткоподавальний механізм по п 1, який відрізняється тим, що ниткоподавальний барабанчик (17) має тіло основи, виконане цілком із кераміки, сапфіру, кварцу, алмазовмісного матеріалу, нітриду чи карбіду, чи покритий таким матеріалом чи емаллю 10 Ниткоподавальний механізм по п 1, який відрізняється тим, що ниткоподавальний барабанчик (17) має тіло основи, виконане з металу, переважно алюмінію 11 Ниткоподавальний механізм по п 10, який відрізняється тим, що на металевому ТІЛІ ОСНОВИ виконане покриття, яке містить кисень та додаткові компоненти, ВІДМІННІ від матеріалу основи 12 Ниткоподавальний механізм по п 1, який О о 00 со ю 53801 відрізняється тим, що ниткоподавальний барабанчик (17) виконаний за одне ціле з валом, установленим в ниткоподавальному механізмі 13 Ниткоподавальний механізм по п 1, який відрізняється тим, що ниткоподавальний бара банчик (17) має торцеву стінку (41), на одній стороні якої виконано центральний отвір (45), яким ниткоподавальний барабанчик (17) приймається, переважно безпосередньо, валом Винахід відноситься до ниткоподавального механізму, який може бути використаний, зокрема, для примусового постачання ниток до текстильних машин - Нитки, що призначені для постачання до окремих ниткоспоживальних постів текстильних машин, можуть мати абсолютно різні технічні характеристики, в залежності від використовуваного матеріалу, скручування, товщини нитки, та інших властивостей, і ці технічні характеристики також закладені в ниткоподавальний механізм Наприклад, бавовняні нитки, синтетичні нитки, різні оброблені або оснащені нитки, такі як гладкі нитки, скручені нитки, кучеряві нитки, і так далі можуть вести себе по різному Як правило, ниткоподавальні механізми повинні бути придатні для постачання без труднощів декількох або всіх згаданих ниток Проблеми можуть виникати тут з нитками, що втрачають ворс, які мають елементарні волокна, що випинаються від нитки, що несуть відносно велику КІЛЬКІСТЬ калібрувань, чи такими, що іншим способом залишають чи викликають сліди чи осадження на частинах ниткоподавального механізму Осадження ворсу, який розміщається особливо на ниткоподавальному барабанчику ниткоподавального механізму, може порушити пересування нитки і подавання нитки і у крайньому випадку може викликати розрив нитки З того ж самого патенту також відомо виконання зони введення нитки і/або зони зберігання нитки із заглибленнями, з тим щоб викликати тільки єдину безупинну підтримку нитки у цих зонах Накопичувальний барабан у кожному виконанні має дископодібний фланець, який простягається у радіальному напрямку на його нижньому КІНЦІ, віддаленому від зони введення нитки, і утворює східець з зоною зберігання нитки Також з опублікованої патентної заявки Тайваню, опублікованої під №165470, відомий ниткоподавальний механізм з ниткоподавальним барабанчиком, який має конічну звужувану область введення, майже циліндричну область зберігання нитки, і область видачі нитки, яка утворена частиною, що об'єднана послідовно зі шківом В область зберігання нитки виконаний виїмкоподібний паз, простягнений навколо периметра, що розділяє область зберігання нитки на окремі контактні поверхні, відокремлені одна від одної Вказаний ниткоподавальний барабанчик має відносно складну форму З корисної моделі Тайваню, опублікованої під №314077, відомий ниткоподавальний механізм, який має обертально симетричний механізм, який виконаний як цілісна деталь і має область введення нитки, область зберігання нитки, і область видачі нитки Область введення нитки з випуклою кривизною слідує за кільцевою канавкою, вирізану з тора, в той час, як область зберігання нитки приблизно циліндрична Примикаюча область зберігання нитки, діаметр ниткоподавального барабанчика поступово зростає, переходить у конічну область з кутом конусності декілька градусів Під час роботи нитка, що надходить, натискає на витки нитки, що розміщені на циліндричній області зберігання нитки, аксіально віддаленої від зони введення, і тертя спокою повної паковки повинно бути переборене З патенту Німеччини на корисну модель DE 296 16 525 відомий ниткоподавальний механізм з ниткоподавальним барабанчиком, виконаним з багатьох деталей, в якому область введення нитки, область зберігання нитки і область видачі нитки утворені аксіально простягненими ребрами, ЗОВНІШНІЙ профіль яких визначає контур ниткоподавального барабанчика Ребра утримують на своїх кінцях торцеві диски Подача паковки на ниткоподавальному барабанчику, викликана ниткою, що надходить, обмежена вузькими ребрами на області введення нитки Ребриста область видачі нитки може приводити до неспокійного переміщення нитки З викладеної патентної заявки ЄПВ № ЕР-А 0 568 762 відомий ниткоподавальний механізм, що має нитконаправляючий барабан, який має конічний верхній і нижній краї, і між ними має циліндричне виконану область зберігання нитки В цилінд З патенту Німеччини DE 35 01 944 С2 відомий ниткоподавальний механізм, що має обертально встановлений і ведений ниткоподавальний барабанчик, який утворений нитконакопичувальним барабаном, виконаним з багатьма конічними областями Перша конічна область з кутом конусності 150° утворює область введення нитки Вона з'єднана з додатковою областю введення нитки з кутом конусності 14°, яка з'єднана з практично циліндричною областю зберігання нитки Діаметр витків нитки, що спираються на область введення нитки зменшується в аксіальному напрямку відносно численних областей введення нитки Нитка, що надходить, штовхає витки, вже розміщені в областях введення, в аксіальному напрямку, примушуючи їх переміщатися у напрямку до області зберігання, і натяг нитки в окремих витках може тоді змінюватись Властивості нитки впливають на цей процес Також з патенту Німеччини DE 33 26 099 С2 відомий ниткоподавальний механізм, який також має встановлений з можливістю обертання і обертально ведений ниткоподавальний барабанчик Ниткоподавальний барабанчик має область введення нитки, утворену двома конусами, що примикають один до одного, і область зберігання нитки, що з'єднана з нею через східець, який в одному виконанні є циліндричним або ребристим Ниткоподавальний барабанчикможе бути виконаний як одна деталь, або складатися з багатьох деталей 53801 ричній області зберігання нитки на деякій частині її аксіальної довжини виконані пази, які закриті паковкою нитки Між пазами знаходяться ділянки, ЗОВНІШНІЙ контур яких розташований на циліндричній поверхні, що визначена циліндричною областю зберігання Нитка пошкоджується, коли паковка в області зберігання спирається на краї ділянок, що може бути шкідливим у випадку витончених ниток Це є характерною рисою всіх ниткоподавальних механізмів, розглянутих вище, в яких існуюча в області зберігання нитки паковка переміщується аксиально уперед прибуваючою ниткою Прибуваюча нитка проходить над зоною введення нитки, викликаючи тертя на поверхні області введення, області зберігання, та інколи також області видачі Тертя таким чином трапляється над суцільним ниткоподавальним барабанчиком, це впливає на рух паковки і може також привести до спрацювання ниткоподзвального барабанчика Це вірно особливо для абразивних ниток, або ниток, що несуть с собою абразивний матеріал, таке інколи трапляється у випадку з бавовною Якщо поверхня ниткоподавального барабанчика спрацьовується, подача нитки, як результат, може бути погіршена Незалежно від зносу, різні нитки і паковки ведуть себе по-різному Розходження існують особливо між гладкими нитками і нитками з безперервними елементарними нитками, у яких окремі витки спираються на безперервні елементарні нитки суміжних витків і можуть міцно затискатися ними Однак, варто взяти до уваги, що придатність ниткоподавальних механізмів не повинна бути обмежена визначеними нитками З цього витікає задача винаходу, яка полягає у створенні ниткоподавального механізму з розширеними функціональними властивостями, незалежними від природи нитки Ця задача винаходу досягається альтернативно завдяки ниткоподавальному механізму, який має ознаки пункту 1 формули Ниткоподавальний барабанчик ниткоподавального механізму може мати зносостійку поверхню, яка застосовується на несучому елементі меншої твердості, такому як металеве тіло, або він може бути виконаний цілковити з цієї речовини Ниткоподавальний барабанчик є переважно суцільним, який уможливлює економічне виробництво Ниткоподавальний барабанчик виконаний переважно без крізних отворів в області введення нитки, області зберігання і області видачі нитки, так, що він оточує закриту внутрішність Область зберігання переважно виконана по суті як закрита поверхнева конфігурація, в якій коли необхідно, можна виконувати відносно малі отвори, роздільно від ниткоопорних областей Ворс чи ІНШІ осадження тоді нездатні застрявати в отворах, по яких сковзає нитка, і перешкоджати переміщенню нитки Опір стиранню запобігає розвиток подряпин чи ударів чи інших СЛІДІВ зносу, котрі напротязі довгого часу могли заважати правильному функціюванню, і особливо рівномірному просуненню паковки У ниткоподавальному барабанчику з керамічною поверхнею, також доцільне сприятливе втілення області введення нитки і області видачі нит ки, як закритої поверхні, переважно з круглим поперечним перерізом в кожній точці Навпаки, область зберігання нитки може мати поперечний переріз іншої форми ніж круг Наприклад, поперечний переріз може бути виконаний багатокутним, і рівні чи утиснені грані можуть бути виконані між окремими, трохи округленими кутами багатокутника Утиснені грані можуть бути увігнутими чи періодично увігнутими й опуклими Така конструкція запобігає осадженню суцільних кілець ворсу чи великих шматків ворсу в заглибинах, і підтримує залишки паковки нитки, що сконцентровані на окремих крайових областях відрізка нитки Це полегшує осьовий зсув паковки так, що паковка може бути переміщена керованим способом навіть з різними нитками чи пряжами Навіть якщо опорна поверхня стане частково зношеною, умови істотно не зміняться, і ниткоподавальний механізм функціонує надійно Це - фактично справедливо для ниткоподавальних барабанчиків, чия поверхня не включає матеріал ВІДПОВІДНО до пункту 1 формули Відзначена геометрія придатна для різних ниток (пряж) Оскільки паковка укладена на/в області зберігання тільки в стрічкоподібних опорних зонах, це полегшує, зокрема, подачу ниток, що мають багато елементарних ниток Через просування паковки, елементарні нитки, що схоплюються під паковкою, можуть бути міцно затиснул тільки в опорних зонах Вихідна нитка в такий спосіб легко відокремлюється від паковки Якщо елементарні нитки, що схоплені, залишаються під паковкою і в такий спосіб витягнуті з нитки, проте НІЯКІ сполучні кільця ворси не здатні утворюватися на ниткоподавальному барабанчику Поєднання закритої структурної форми ниткоподавального барабанчика зі зносостійкою контактною поверхнею в області зберігання і закритої, гладкої поверхні в області введення і області видачі, які з'єднані одна з одною без плічок і приступок, зроблено для гарної подачі з невеликим тертям спокою, і запобігання осадження ворсу й утворення кілець ворсу і зім'яння ниткоподавальним барабанчиком Ниткоподавальний барабанчик, який містить або покритий керамікою або яким-небудь іншим вищезазначеним твердим матеріалом може бути виконаний як суцільна деталь, ще дає можливість досягти безшовного повноповерхневого обхвату ниткою Нитка може таким чином переміщатися без перешкод, і навряд чи є будь-який ризик, що вона може зачепитися за шов, наприклад Переважно, нитка дотикається поверхні ниткоподавального барабанчика безупинно в області введення нитки і керується таким способом, що область видачі може бути чисто підметена ниткою Це досягнуто розташуванням вушка видачі нитки чи іншого ВІДПОВІДНОГО пристрою ведення з радіальним проміжком від поворотної осі ниткоподавального барабанчика і нижче площини, обкресленої більш низьким краєм, у результаті чого нитка спирається на ниткоподавальний барабанчик, у тому числі і на перехідну ділянку між областю зберігання і областю видачі, поки вона нарешті не відокремлюється від паковки Втулка ниткоподавального барабанчика може 53801 8 бути виконана за одне ціле з ним Ниткоподавальякий на одному КІНЦІ 5 виконаний як кронштейн, ний барабанчик - тоді цільний монолітний вузол яким він, принаймні, частково захоплює опорне Це спрощує виробництво і сам виріб Втулку перекільце 3 і утримується на ньому за допомогою заважно формується торцевою стінкою ниткоподатискного гвинта 6 вального барабанчика На КІНЦІ, віддаленому від кронштейна 5, корпус 4 на стороні введення нитки постачений вушком Якщо ниткоподавальний барабанчик включає введення нитки 7, що веде нитку до гальма 8 нитдовільний метал з покриттям, типу алюмінію, тоді ки Гальмо нитки має гальмові кільця 9, наприклад доцільно виготовляти ниткоподавальний барабану КІЛЬКОСТІ двох, котрі утримуються магнітним почик способом глибокої витяжки чи фасонуванням лем разом і які встановлені з можливістю оберіз твердої болванки Область введення нитки, обтання і з зазором на опорі 10 Гальмо 8 нитки ласть видачі нитки і переважно також торцеву стівстановлене послідовно за нитконапрямним вушнку втулку чи ниткоподавального барабанчика ком 11, що також утримується на корпусі 4, нитка виконують з листової заготовки в один чи більш між гальмом 8 нитки і нитконапрямним вушком 8 почергових кроків фасонирования Якщо необхідспрямована через датчик 12 нитки Датчик нитки но, вал, що несе ниткоподавальний барабанчик, утворений поворотним важелем, що утримується може також бути виконаний за одне ціле з ниткониткою 2 у його верхньому положенні У випадку подавальним барабанчиком розриву нитки, важіль датчика 12 опускається Переважні подробиці варіантів конструкції вивниз, і комутатор, приведений їм у дію, видає ВІДнаходу є предметом залежних пунктів формули чи будуть очевидні з креслень або опису Варіанти конструкції винаходу показані на кресленнях, на яких зображено фіг 1 - ниткоподавальний механізм з керамічним ниткоподавальним барабанчиком, на схематичному вигляді збоку, фіг 2 - ниткоподавальний барабанчик ниткоподавального механізму по фіг 1 на перспективному вигляді в іншому масштабі, фіг 3 і 4 - ниткоподавальний барабанчик по фіг 2, в інших перспективних виглядах, фіг 5 - ниткоподавальний барабанчик по фіг 2-4, більш деталізований, в іншому масштабі, фіг 6 - ниткоподавальний барабанчик по фіг 2 у перетині уздовж площини, у якій лежить вісь обертання, фіг 7 - ниткоподавальний барабанчик по фіг 2, з частковим перетином уздовж площини, до якої перпендикулярна вісь обертання ниткоподавального барабанчика, фіг 8 - ниткоподавальний барабанчик по фіг 7, в іншому масштабі, фіг 9 і 10 - ниткоподавальний барабанчик по фіг 7, у перетині уздовж ЛІНІЙ Х-Х і ІХ-ІХ, ВІДПОВІДНО й у різному масштабі, фіг 11-у металевому виконанні з керамічним покриттям, у перспективному вигляді, фіг 12 - ниткоподавальний барабанчик по фіг 11, в іншому перспективному вигляді, фіг 13 - ниткоподавальний барабанчик по фіг 11, у поздовжньому перетині, фіг 14 - ниткоподавальний барабанчик по фіг 11-13, у перетині, що проходить уздовж ЛІНІЙ ХІУ-ХІУнафіг13, і фіг 15-17, види в розрізі по фіг 13 чи 14, у перетинах, зроблених уздовж ЛІНІЙ XV-XV, XVT-XVI і XVII-XVII, В І Д П О В І Д Н О Опис На фіг 1 показаний ниткоподавальний механізм, який служить для подачі нитки 2 до текстильної машини, на кресленнях не показаної Ниткоподавальний механізм 1 встановлений на відповідному на опорному КІЛЬЦІ 3 текстильної машини Як правило, безліч ідентичних ниткоподавальних механізмів 1 закріплено на опорному КІЛЬЦІ 3 і спільно приводяться у дію Ниткоподавальний механізм 1 має корпус 4, ПОВІДНИЙ сигнал На корпусі 4 також установлені нитконаправляючі вушка 14, 15, що задають напрямок нитки на виході ниткоподавального механізму 1 Між нитконаправляючим вушком 11 і нитконаправляючим вушком 14 розміщений ниткоподавальний барабанчик 17, який установлений з можливістю обертання на одному КІНЦІ вала 4а у корпусі 4 Цей вал розташований концентричне до осі обертання D Шків 18, закріплений на КІНЦІ вала 4а, віддаленому від ниткодавального барабанчика 17, і в такий спосіб з'єднаний з ниткоподавальним барабанчиком 17 способом фіксації, що запобігає їхнє відносне обертання Шків 18 є, наприклад, шківом зубчастопасової передачі чи подібним Ниткоподавальний барабанчик 17 показаний на фіг 2-10 Як показано на фіг 2, ниткоподавальний барабанчик є ЦІЛІСТНИМ елементом, обертально симетричним тілом з профільованою зовнішньою стороною Ниткоподавальний барабанчик 17, на своєму КІНЦІ має спочатку радіально спрямований назовні а потім аксиально розширювальний край 21, що обкреслений на його ЗОВНІШНІЙ стороні циліндричною поверхнею 22 (див фіг 2, 6, 9 і 10) Циліндричний край змінюється за допомогою радіуса, через область кривої поверхні 23, у область введення нитки 24, що утворена частиною з конічною поверхнею Ця поверхнева частина нахилена під кутом від 10° до 20° (переважно 15°) до площини, до якої перпендикулярна вісь обертання D ниткоподавального барабанчика Твірна зазначеної поверхневої частини - переважно пряма ЛІНІЯ Ниткоподавальний барабанчик 17 розташований концентричне до осі обертання D Область введення нитки 24 утворена закритою кільцевою поверхнею Альтернативно, окремі поглиблення можуть бути виконані на КОНІЧНІЙ поверхні, області, що залишаються і утримують нитку, що надходить, є більш широкими, однак, чим опорні зони 25 ниткоподавального барабанчика 17, що об'єднані з областю зберігання 26 Область зберігання безпосередньо примикає до області введення нитки 24 Як зокрема показано на фіг 7 і 8, вона обкреслена циліндричною основною формою, що простирається спрямовано назовні, від якої розставлені з проміжками окремо і паралельно один одному смугоподібні, реброподі бні чи розпіркоподібні виступи 27, кожний з яких округлений на вершині Радіус округлення вершини складає від 1 до 2 і переважно 1,5 мм, округлення визначає чи формує опорну поверхню 25 Примикаючи до скривленої опорної поверхні 25, що є приблизно еквівалентною до полосоподібної частини від циліндричної поверхні, плоскоповерхневі області 28, 29 відстоять під кутом приблизно від 130° до 140° і переважно 135° одна від одної, як, зокрема, показано на фіг 5, убуваючи до проміжних поверхневих зон 31, що розташовані на циліндрі, який концентричний з віссю обертання D і визначає циліндричну базову форму Проміжні поверхневі зони 31 підходять відносно близько до нитки, що спирається на опорну поверхню 25 і намотана навколо ниткоподавального барабанчика 17, але зовсім не торкаються її Нитка намотана навколо ниткоподавального барабанчика 17, тому своїми елементарними нитками вона очищає проміжки між опорними поверхнями 25, без дотику до проміжних поверхневих зон 31 Це показано, зокрема, на фіг 7 разом з фігурами 9 і 10 Якщо ниткоподавальний барабанчик 17 розрізаний по лінії ІХ-ІХ, це можна побачити з фіг 9, то опорна поверхня 25, піднята тільки злегка над проміжньою поверхнею зоною 31 Радіальний зазор між ниткою і проміжною поверхневою зоною складає тут переважно менш ніж 0,2 - 0,3 міліметри Проміжна поверхня 31 може бути також виконана у формі площини і розташована паралельно нитці, що простирається як хорда від однієї опорної зони 25 до іншої опорної зони 25 Відстань від нитки постійна, що може бути доцільним для утримання поглиблень між опорними зонами 25 чистими Перехід між опорною поверхнею 25 і областю введення нитки 24 утворений перехідною областю 33, яку можна побачити на фіг 10 і в який опорна поверхня, як видно з фіг 2 чи фіг 5, знову змінюється, стаючи більш вузькою, в області введення нитки 24 і звужується тут у точку Перехідна область 33 має радіус від 1 до 2мм, переважно 1,5мм, і розташована між областю введення нитки 24 і областю зберігання 26 Ниткоподавальний барабанчик 17 має область видачі нитки 36, примикаючу до області зберігання нитки 26, що утворена безупинною поверхнею Поверхня області видачі нитки 36 може бути конічною, з твірною, що є прямою ЛІНІЄЮ Однак, у представленому зразковому варіанті конструкції, область видачі нитки 36, як видно, зокрема з фіг 8 і 10, додатково трохи вигнута, тобто діаметр області видачі збільшується непропорційно в осьовому напрямку Твірна є крива ЛІНІЯ, наприклад дуга кола Область видачі нитки в такий спосіб увігнута і скривлена щодо осьового напрямку, у той час як область зберігання - в основному пряма в осьовому напрямку Опорні області 25 знову змінюються, з перехідною областю 37, що звужується в точку, як видно на фіг 5 і 8, до області видачі 36 У перехідній області 37, що розташована між опорною поверхнею 25 і областю видачі 36, кривизна починається на опорній поверхні 25, і перехідна область може мати радіус кривизни, що менше ніж радіус кривизни поверхні видачі 36 У ниткоподавальному барабанчику 17, промі 53801 10 жні поверхні 31 і похилі поверхні 28, 29 (Фіг 5) також кожна примикає до суміжних поверхонь із круглими западинами 38 У такий спосіб уникають утворення доступних кутів, де могли б накопичуваться осадження Ниткоподавальний барабанчик 17 виконаний у вигляді порожнього тіла На його торці, виконаному в області видачі нитки 36, він закритий стінкою 41, що виконана за одне ціле з залишковою частиною ниткоподавального барабанчика Стінка 41 відведена в її середній області 42 далеко від кінця ниткоподавального барабанчика 17 Конічною областю 43 середня область 42 примикає до торцевого краю ниткоподавального барабанчика 17 У середній області 42 виконаний отвір 45, який концентрично виконаний до осі обертання D, області введення нитки 24, області зберігання нитки 26 і області видачі нитки 36 Цей отвір служить для прикріплення ниткоподавального барабанчика 17 до валу 4а, що посаджений своїм кінцем в отворі 45 У заглибленні, що утворене середньою частиною 42, може бути розташований кріпильний елемент, типу гайки чи подібний, котрий тоді не виступає за торець ниткоподавального барабанчика 17 Стінка 41 може також бути розташована на верхній стороні ниткоподавального барабанчика 17 чи де-небудь ще, наприклад у середній області Ниткоподавальний механізм 1, описаний вище, функціонує наступним чином Під час роботи, Ниткоподавальний барабанчик 17, як показано на фіг1, утримує безліч обмоток нитки 2 Нитка 2 у такий спосіб тягнеться від магазина нитки, такого як шпулярник, що утримує застосовувану бобіну, через Ниткоподавальний механізм 1 до текстильної машини, яку необхідно постачати ниткою При роботі, зубчастий пас, умовно не показаний, обертає зубчастопасовий привідний шків 18 з заданою кутовою швидкістю Внаслідок чого, ниткоподавальний барабанчик 17 безупинно намотує нитку 2, що у такий спосіб ВІДДІЛЯЄТЬСЯ від бобіни і за допомогою гальма нитки 8 надходить при визначеному натязі на ниткоподавальний барабанчик Тут нитка охоплює зовні область введення нитки 24 Якщо нитка уздовж и напрямку до ниткоподавального барабанчика проходить через датчик нитки 12 і нитконапрямне вушко 11, що знаходиться нижче її за течією, окремі нитки чи волокна нитки 2 простираються вільно уздовж шляху через датчик нитки 12 і/чи нитконапрямний елемент 11 Нитка простирається трохи убік щодо її напрямку переміщення, у площині, до якої майже перпендикулярна вісь обертання D ниткоподавального механізму 1 Волокна нитки, що були простягнені трохи убік чи розміщалися поруч не стрибають негайно назад після перетинання нитконапрямного елемента 11, замість цього, нитка 2 тримає її пригладжену форму уздовж короткої відстані до області введення нитки 24 Кут конусності області введення нитки 24 виконаний таким крутим, що поверхня введення нитки приблизно паралельна до нитки, що надходить, чи утворює з нею дуже гострий кут Поверхня області введення нитки пропускає нитку в и трохи розділеному стані, так, що нитка пересувається, лежачи рівно, по області введення нитки і прибуває постійно фактично вер 53801 12 11 тикально в область зберігання нитки 26 При пезастосовуються для основної деталі Виключенням реміщенні, вона відхиляється на 90° перехідними є шар сапфіру, що крім кисню і кремнію може таобластями 33, тому вона вводиться в паковку також містити деяку КІЛЬКІСТЬ алюмінію основного ким чином, що нитка також створює простір для матеріалу У разі потреби контури основної деталі себе, чи інакше кажучи аксіально витісняє паковку, можуть бути злегка округлені, що може бути кориякщо такий зсув вимагає відносно великого зусилсним для подачі нитки Вибір покриття може бути ля У такий спосіб нитка 2 обмотана навколо ниттакож зроблений з точок зору, що мають віднокоподавального барабанчика 17 перетворюється в шення до переміщення нитки, без обмеження випаковку, що знаходиться на опорній поверхні 26, значених методів обробки поверхонь кожний з окремих витків слідує багатокутним наКонфігурація відрізняється в основному товпрямком, і цей виток при кожнім обороті ниткопощиною стінки Ниткоподавальний барабанчик 17 давального барабанчика 17 здійснює осьове певиготовлений цілком з кераміки чи порівняно твереміщення еквівалентне товщині нитки рдої речовини має відносно велику товщину стінки, у той час як ниткоподавальний барабанчик 17 Нитка 2 переміщається з більш-менш високим по фіг 11-17гугворений сформованою з листового натягом до текстильної машини, яка безупинно металу деталлю, навпаки виготовляється з менприймає нитку У процесі роботи, нитка відокремшою товщиною стінки Ниткоподавальний барабалюється від паковки і переміщається похило по нчик 17, зображений, на фіг 11, є порожнім і закриобласті видачі нитки 36 до нитконапрямних вушок тий на його нижній торцевій поверхні стінкою 41, 14, 15, розташованих нижче ниткоподзвального чия центральна частина 42 утворює втулку для барабанчика 17, але з радіальним проміжком від кріплення його до вала Замість конічної області, його осі обертання D Навіть якщо нитка, під натязображеної на фіг 6, може бути виконана циліндгом вихідної частини нитки, що проходить через рична область 43 для того, щоб змістити центрасамі нижні вушка 14,15, усе ще відокремлюється льну область 42 аксиально до торця 41 Щодо зовід пакування в області зберігання нитки 26, нитка внішнього контуру, ниткоподавальний барабанчик спирається на вершину опорної поверхні 25 Без по фіг 11-17 відповідає ниткоподавальному баразначного підйому від опорної поверхні 25, нитка банчику, описаному вище, однак для розширення, передається через перехідні області 37 до області там, де використовуються ті ж самі номери пози36 видачі нитки, що вище її витків цій, опис застосовують ВІДПОВІДНО Як альтернатива до варіанта конструкції, описаного вище, стінка ниткоподавального барабанІстотне розходження полягає у виробництві У чика 17 між опорними зонами 25 може бути викотой час як ниткоподавальний барабанчик із керанана прямолінійною, так, щоб нитка спочивала міки спершу попередньо формують і потім обпавільно на цих областях стінки, чи іншими словами люють, ниткоподавальний барабанчик 17 по без ніякого тиску з боку стінки При такому консфіг 11-17 може бути зроблений профілюванням труктивному виконанні, переваги простого полосометалевої заготовки Після цього, вона повинна подібного контакту нитки в опорній області 25 об'бути постачена покриттям, яке необхідно єднано з перевагами безупинного контакту нитки, і Ниткоподавальний механізм 1 має ниткоподав результаті цього відсутні труднощі, пов'язані з вальний барабанчик, що переважно включає кеутриманням ниткоподавального барабанчика 17 раміку чи твердий матеріал чи покритий керамічистим і видаленням з його осаджень кою, сапфіром, кварцом, емаллю, нітридом, карбідом, чи алмазомістним покриттям Через виНиткоподавальний барабанчик 17 описаний бір його матеріалу чи його формоутворення нитковище зроблений цільним з кераміки чи порівняно подавальний барабанчик має поліпшені властивотвердого матеріалу Це забезпечує дуже гарну сті тривалої експлуатації Зазначена конфігурація ЗНОСОСТІЙКІСТЬ і/чи матеріал менш піддані зносу Це досягнуто Як показано на фіг 11-17, ниткоподавальний керамічними поверхнями і/чи комбінацією конічної, барабанчик може також бути утворений деталлю, безперервної поверхні введення нитки (24) з сумівиготовленою з листового металу, чи металевою жними полосоподібними опорними поверхнями деталлю, що покрита на її ЗОВНІШНІЙ стороні по(25) в області зберігання нитки (26), і безперервкриттям із твердого матеріалу, такого як кераміка, ної, тобто неперерваної, поверхні в області видачі сапфір, нітрид (наприклад, нітрид титана), карбід, нитки Поверхні зформовані таким чином, що нитшаром металевої твердої речовини, чи борид ка, вздовж и шляху від області введення до обласЯкщо необхідно, він може також бути виконаний з ті видачі, охоплює зверху ВІДПОВІДНІ поверхні (24, покриттям, що містить алмаз, ІНШІ тверді кристали, 25, 36) по повному осьовому напрямку Полосопотипу нікелевого покриття, що містить дрібну алмадібна опора чи опорна поверхня для нитки (2) в зну крихту Також можливо кварцове чи емалеве області зберігання нитки отримана шляхом ВІДПОпокриття На відміну від шарів, що частково нароВІДНОГО формоутворення ниткоподавального бащуються на основний матеріал, типу алюмінію, і в рабанчика (17) в області зберігання нитки Отвори такий спосіб частково проникають в основний мачи розрізи чи тому подібне в ниткоподавальному теріал при його хімічному перетворенні, як це має барабанчику не вимагаються, але можуть бути місце при електролітичному формуванні шарів передбачені електрокорунду (анодування), це втягує шари, що 13 53801 Фіг.З 14 Фіг.4 15 53801 Ж 16 47 Фіг.6 3 7 2 5 29 36 2 5 Фіг.8 36 36 Фіг.9 Фіг.Ю 53801 17 18 Фіг.11 Фіг.12 Фіг.13 Фіг.14 ІЧЧЧЧччхЧЧУ Фіг.15 ФІГ.16 19 53801 Фіг.17 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 20
