Уніфікований бойовий модуль

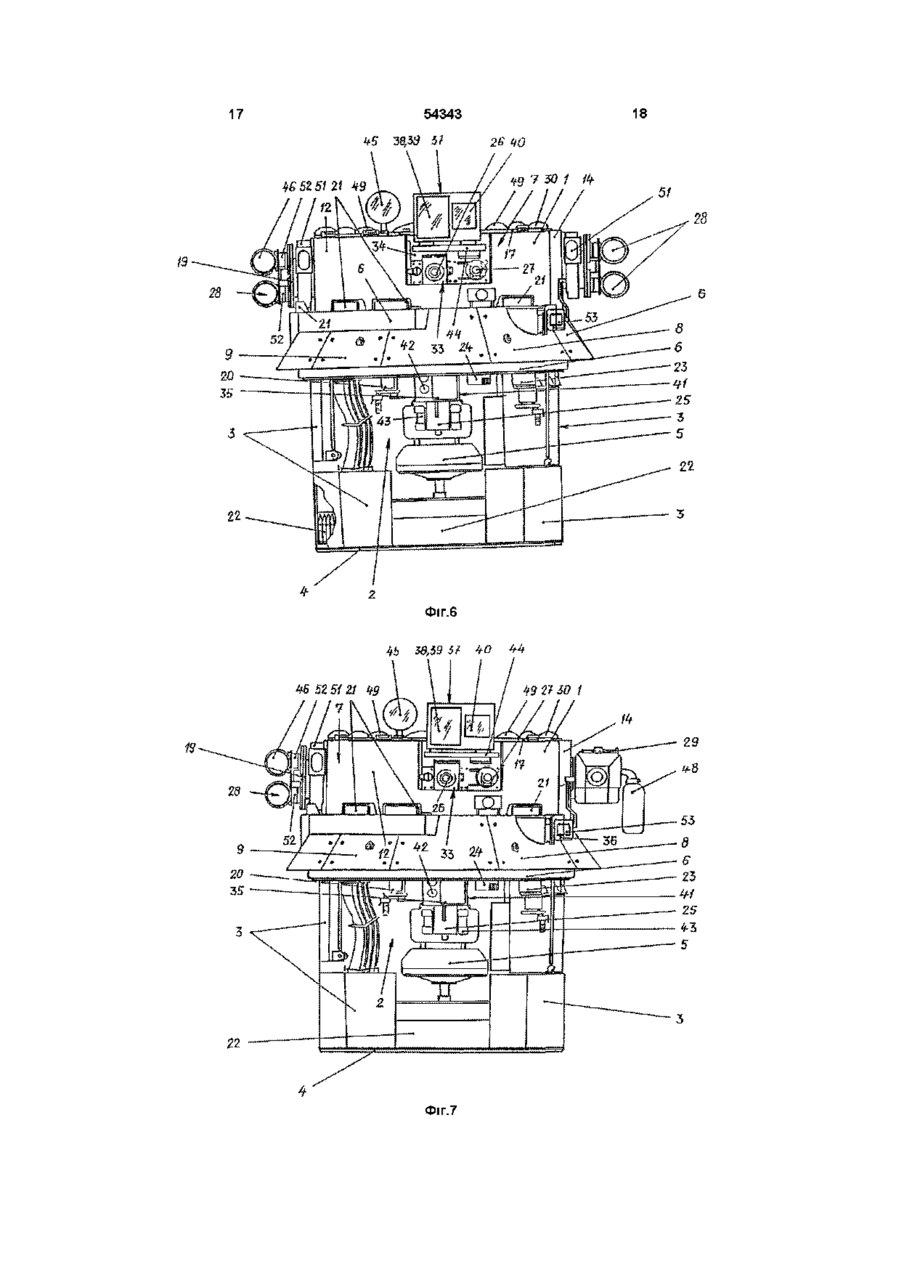

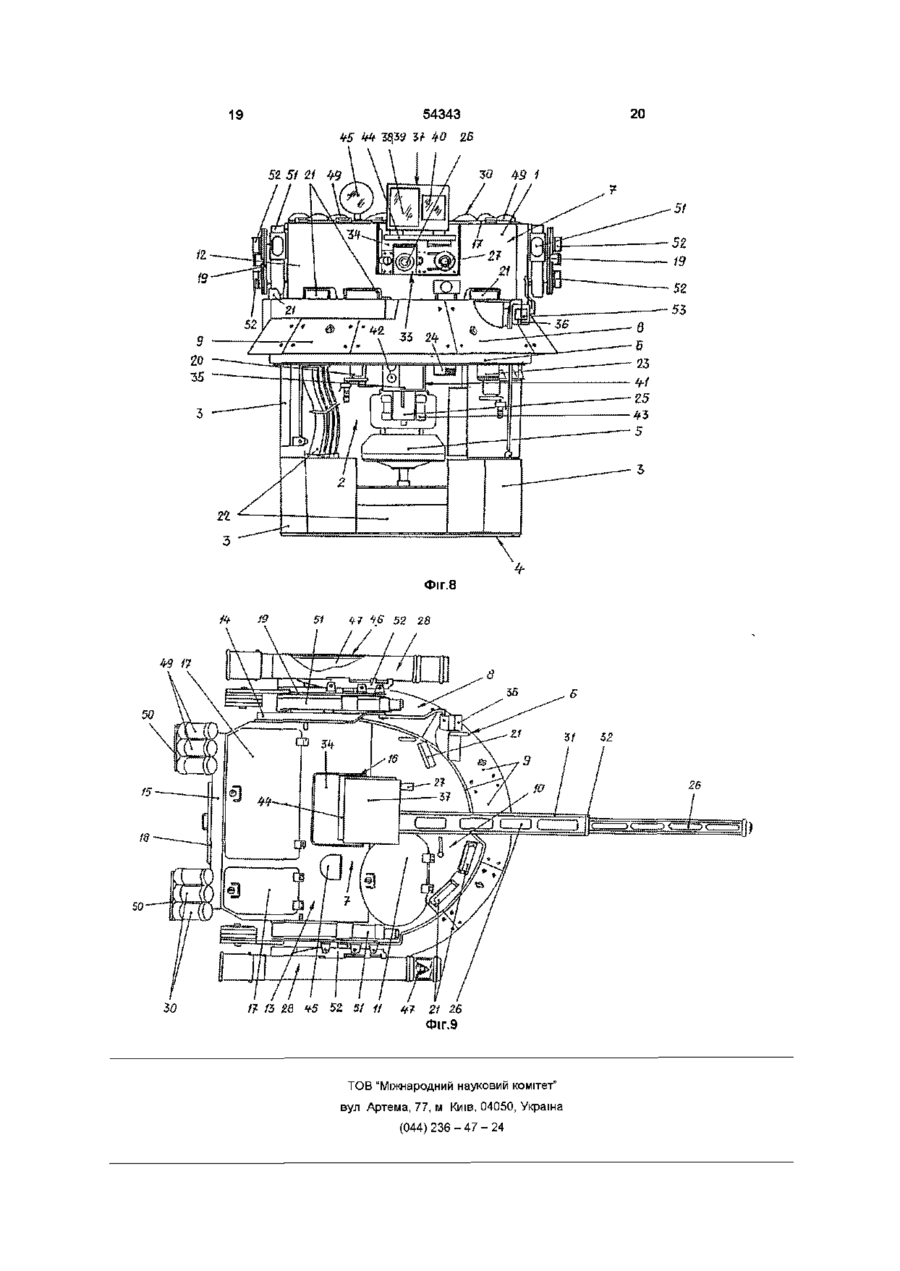

1 Уніфікований бойовий модуль, який містить башту з розміщеним на ній озброєнням, механізмом обертання башти і перископічними приладами спостереження та ВІДСІК ДЛЯ розміщення оператора, причому башту виконано дворівневою, на верхній частині башти виконано люки, усередині зазначеної башти розміщені ємності для боєприпасів та встановлено механізм підйому озброєння і прицільне обладнання, а ВІДСІК ДЛЯ розміщення оператора обладнаний місцем для оператора, який відрізняється тим, що ВІДСІК ДЛЯ розміщення оператора з'єднаний з баштою з утворенням жорсткої конструкції у вигляді єдиного бойового відсіку, перший рівень башти виконаний у вигляді зрізаного конуса з розміщеними на боковій нахиленій поверхні додатковими броньованими листами та на верхній поверхні має люк для оператора, другий рівень башти розміщений на задній половині башти першого рівня і має складну геометричну форму у вигляді з'єднаних між собою похиленого лобового броньованого листа, верхньої та вертикально розміщених бокових і задньої стінок, на стінках зазначеної башти другого рівня розміщені вузли кріплення озброєння, як озброєння використані автоматична скорострільна гармата, спарений з нею кулемет, протитанкове ракетне устаткування, а також система пуску димових гранат, як прицільне обладнання використана система керування вогнем у вигляді основного оптико-телевізійного прицілу, додаткового оптико-механічного прицілу та перископічних приладів спостереження 2 Уніфікований бойовий модуль за п 1, який відрізняється тим, що зазначений ВІДСІК ДЛЯ розміщення оператора виконано закритим з обох боків та ззаду стінками 3 Уніфікований бойовий модуль за п 1, який відрізняється тим, що як озброєння в ньому використані автоматична скорострільна гармата калібру ЗО міліметрів, спарений з нею кулемет калібру 7,62 міліметра, протитанкове ракетне устаткування у вигляді протитанкового ракетного комплексу або протитанкового ракетного комплексу та автоматичного гранатомета калібру ЗО міліметрів 4 Уніфікований бойовий модуль за п 1, який відрізняється тим, що усередині башти додатково встановлений з можливістю роботи в двох площинах стабілізатор озброєння 5 Уніфікований бойовий модуль за п 1, який відрізняється тим, що на задній СТІНЦІ башти другого рівня виконаний технологічний люк 6 Уніфікований бойовий модуль за пп 1 та 5, який відрізняється тим, що система пуску димових гранат розміщена на задній частині башти другого рівня з правої та лівої сторін від технологічного люка 7 Уніфікований бойовий модуль за п 1, який відрізняється тим, що вузли кріплення озброєння виконано з можливістю зміни кутів підвищення 8 Уніфікований бойовий модуль за п 1, який відрізняється тим, що на лобовому броньованому листі башти другого рівня виконано виріз і у зазначеному вирізі лобового листа башти другого рівня встановлена автоматична скорострільна гармата, обладнана додатковими силовими елементами, виконаними у вигляді стрижнів, ВІЛЬНІ КІНЦІ яких закріплені, ВІДПОВІДНО, ДО ствола і до маски гармати 9 Уніфікований бойовий модуль за п 1, який відрізняється тим, що оптико-телевізійний приціл містить оптико-телевізійний блок та блок керування 10 Уніфікований бойовий модуль за п 9, який відрізняється тим, що в оптико-телевізійному блоці оптико-телевізійного прицілу розміщені телевізійна та тепловізійна камери та лазерний далекомір 11 Уніфікований бойовий модуль за п 9, який відрізняється тим, що в блоці керування оптикотелевізійного прицілу розміщені відеомонітор та органи керування 12 Уніфікований бойовий модуль за п 1, який СО ^ со Ю 54343 4 озброєння встановлений протитанковий ракетний відрізняється тим, що зазначені телевізійні та комплекс тепловізійна камери і лазерний далекомір виконано розміщеними в єдиному корпусі оптико16 Уніфікований бойовий модуль за пп 1 та 15, телевізійного блока який відрізняється тим, що як протитанковий ракетний комплекс використаний протитанковий ра13 Уніфікований бойовий модуль за пп 1 та 9, кетний комплекс із напівавтоматичною або автоякий відрізняється тим, що оптико-телевізійний матичною системою наведення на ціль блок виконано розміщеним на силовій платформі над гарматою зовні башти, а блок керування вико17 Уніфікований бойовий модуль за п 1, який нано розміщеним усередині зазначеної башти відрізняється тим, що стик лобового броньованого листа та верхньої стінки башти другого рівня 14 Уніфікований бойовий модуль за п 1, який виконаний з плавним сполученням за радіусом відрізняється тим, що на лівому вузлі кріплення озброєння встановлений автоматичний гранато18 Уніфікований бойовий модуль за п 1, який мет калібру ЗО міліметрів відрізняється тим, що перископічні прилади спостереження встановлені на верхній поверхні баш15 Уніфікований бойовий модуль за п 1, який ти першого рівня відрізняється тим, що на лівому вузлі кріплення Винахід відноситься до галузі озброєння, зокрема, до конструкцій бойових машин, призначених для виконання спеціальних бойових завдань по знищенню ворога, а саме, до конструкцій бойових модулів, які встановлюються на бойові машини різних типів Відомий уніфікований бойовий модуль, який конструктивно складається з башти, що обертається, оснащеної кулеметно-гарматним озброєнням, при цьому у передній частині башти встановлені гранатомети для димових гранат [1] Недоліками відомого уніфікованого бойового модуля є мала вогнева потужність (малий калібр основного озброєння, мала потужність боєприпасів), що робить бойову машину, на який встановлено зазначений модуль, малоефективною для боротьби з рухомими броньованими цілями Відомий уніфікований бойовий модуль, який конструктивно містить башту з кулеметним озброєнням, яка обертається [2] Недоліками відомого уніфікованого бойового модуля є мала вогнева потужність та малий калібр основного озброєння Стрільба на ураження може вестись лише по одній конкретно вибраній ЦІЛІ, що знижує ефективність бойового застосування модуля і бойової машини в цілому Відомий уніфікований бойовий модуль, який конструктивно містить платформу, яка обертається, і на якій розташована пускова установка для керованих ракет [3] Недоліками відомого уніфікованого бойового модуля є те, що він містить малу КІЛЬКІСТЬ засобів ураження (і лише одного призначення), що зменшує вогневу потужність вогневого залпу і, як наслідок, ефективність бойового застосування бойової машини (на якій встановлено зазначений модуль) в цілому Конструкція зазначеного уніфікованого бойового модуля не дозволяє розташувати на ньому додаткове ракетно-артилерійське озброєння через небезпечність його пошкодження газовим струменем під час пуску керованих ракет Відомий уніфікований бойовий модуль, який конструктивно містить корпус з розміщеним на ньому ракетно-артилерійським та стрілецьким озброєнням та перископічними приладами спостереження, при цьому корпус виконано з можливістю обертання, а усередині зазначеного корпуса встановлено механізм підйому артилерійського озброєння, прицільне обладнання, механізм обертання корпусу, та обладнане місце для оператора [4] Недоліками відомого уніфікованого бойового модуля є недостатня КІЛЬКІСТЬ озброєння, мала вогнева потужність та малий калібр основного озброєння До недоліків уніфікованого бойового модуля відноситься й те, що озброєння, яке встановлено на башті модуля, має малу потужність боєприпасів, які застосовуються Стрільба водночас може вестись або лише по одній ЦІЛІ, КОЛИ використовується гарматне озброєння, або максимум по двох цілях, у випадку встановлення на машину керованого протитанкового реактивного снаряда (ракетного озброєння) При цьому виключена можливість ведення вогню по площинним цілям та по ПІХОТІ на близьких дистанціях Найбільш близьким технічним рішенням, обраним за прототип, є уніфікований бойовий модуль, який конструктивно містить башту з розміщеним на ній озброєнням, механізмом обертання башти і перископічними приладами спостереження, та ВІДСІК для розміщення оператора, при цьому башту виконано дворівневою та з можливістю обертання, на верхній частині башти виконано люки, усередині зазначеної башти розміщені ємності для боєприпасів та встановлено механізм підйому озброєння і прицільне обладнання, а ВІДСІК для розміщення оператора виконано обладнаним місцем для оператора [5] Недоліками уніфікованого бойового модуля, обраного за прототип, є недостатня КІЛЬКІСТЬ озброєння, мала вогнева потужність та малий калібр основного озброєння До недоліків уніфікованого бойового модуля відноситься й те, що озброєння, яке встановлено на башті модуля, має малу потужність боєприпасів, які застосовуються В основу винаходу покладено задачу шляхом розміщення на ньому як приладів системи керування вогнем, так і додаткового озброєння, яке відрізняється за класом від основного, забезпечити підвищення вогневої потужності уніфікованого бойового модуля Суть винаходу В уніфікованому бойовому модулі, який містить башту з розміщеним на ній 54343 озброєнням, механізмом обертання башти і перископічними приладами спостереження, та ВІДСІК для розміщення оператора, причому башту виконано дворівневою, на верхній частині башти виконано люки, усередині зазначеної башти розміщені ЄМНІСТІ для боєприпасів та встановлено механізм підйому озброєння і прицільне обладнання, а ВІДСІК для розміщення оператора обладнаний місцем для оператора, згідно з винаходом ВІДСІК ДЛЯ розміщення оператора поєднаний з баштою з утворенням жорсткої конструкції у вигляді єдиного бойового відсіку, перший рівень башти виконаний у вигляді усіченого конуса з розміщеними на боковій нахиленій поверхні додатковими броньованими листами та на верхній поверхні має люк для оператора, другий рівень башти розміщений на задній половині башти першого рівня і має складну геометричну форму у вигляді з'єднаних між собою похиленого лобового броньованого листа, верхньої та вертикально розміщених бокових і задньої стінок, на стінках зазначеної башти другого рівня розміщені вузли кріплення озброєння, в якості озброєння використані автоматична скорострільна гармата, спарений з нею кулемет, протитанкове ракетне устаткування, а також система пуску димових гранат, в якості прицільного обладнання використана система керування вогнем у вигляді основного оптико-телевізійного прицілу, додаткового оптико-механічного прицілу та перископічних приладів спостереження Зазначений ВІДСІК ДЛЯ розміщення оператора виконано закритим з обох боків та ззаду стінками Як озброєння в ньому використані автоматична скорострільна гармата калібру ЗО міліметрів, спарений з нею кулемет калібру 7,62 міліметрів, протитанкове ракетне устаткування у вигляді протитанкового ракетного комплексу або протитанкового ракетного комплексу та автоматичного гранатомета калібру ЗО міліметрів Усередині башти додатково встановлений з можливістю роботи в двох площинах стабілізатор озброєння На задній СТІНЦІ башти другого рівня виконаний технологічний люк Система пуску димових гранат розміщена на задній частині башти другого рівня з правої та лівої сторін від технологічного люка Вузли кріплення озброєння виконано з можливістю зміни кутів підвищення На лобовому броньованому листі башти другого рівня виконано виріз і у зазначеному вирізі лобового листа башти другого рівня встановлена автоматична скорострільна гармата, обладнана додатковими силовими елементами, виконаними у вигляді стрижнів, ВІЛЬНІ КІНЦІ яких закріплені, ВІДПОВІДНО, ДО ствола і до маски гармати Оптико-телевізійний приціл містить оптико-телевізійний блок та блок керування В оптико-телевізійному блоці оптикотелевізійного прицілу розміщені телевізійна та тепловізійна камери та лазерний дальномір В блоці керування оптико-телевізійного прицілу розміщені відеомонітор та органи керування Зазначені телевізійні та тепловізійна камери і лазерний дальномір виконано розміщеними в єдиному корпусі оптико-телевізійного блоку Оптикотелевізійний блок виконано розміщеним на силовій платформі над гарматою, зовні башти, а блок керування виконано розміщеним усередині зазначеної башти В якості протитанкового ракетного ком плекса використаний протитанковий ракетний комплекс з напівавтоматичною або автоматичною системою наведення на ціль Стик лобового броньованого листа та верхньої стінки башти другого рівня виконаний з плавним сполученням за радіусом Крім того, перископічні прилади спостереження встановлені на верхній поверхні башти першого рівня Варіанти На лівому вузлі кріплення озброєння встановлений автоматичний гранатомет калібру ЗО міліметрів На лівому вузлі кріплення озброєння встановлений протитанковий ракетний комплекс Система керування вогнем зазначеного уніфікованого бойового модуля забезпечує - виявлення і спостереження наземних цілей і навколишнього оточення за допомогою телевізійної передавальної камери (у двох полях зору) на тлі поверхні, що підстилається, у денних і нічних умовах, - відображення на екрані відеомонітора блока керування зображення наземних цілей і навколишнього оточення, а також службової алфавітноцифрової інформації, - вимір дальності до виявленої оператором мети за допомогою лазерного дальноміра - електронну вивірку дальномірного і телевізійного каналів з робочого місця оператора - автоматичне визначення кутів прицілювання обраної зброї і відображення їх чисельного значення на екрані відеомонітора блока керування, - керування механізмами бойової машини, у тому числі видачу команд у забезпечення обведення надбудов бойової машини піхоти при наведенні зброї, - візування ЦІЛІ і ракети при стрільбі протитанковим ракетним комплексом, - автоматизований контроль апаратури, Суть винаходу пояснюється кресленнями, де на фіг 1 подана конструктивно-компонувальна схема дворівневої башти уніфікованого бойового модуля, який заявляється, у ракурсі 3Л спереду з встановленим на ЛІВІЙ та правій стороні башти протитанковим ракетним комплексом, на фіг 2 подана конструктивно-компонувальна схема дворівневої башти уніфікованого бойового модуля, який заявляється, у ракурсі 3Л спереду з встановленим на ЛІВІЙ стороні башти автоматичним гранатометом, а на правій стороні башти - протитанковим ракетним комплексом, на фіг 3 подано загальний вигляд уніфікованого бойового модуля, який заявляється, на виді збоку (з встановленим на ЛІВІЙ стороні башти протитанковим ракетним комплексом), на фіг 4 подано загальний вигляд уніфікованого бойового модуля, який заявляється, на виді збоку (з встановленим на ЛІВІЙ стороні башти автоматичним гранатометом), на фіг 5 подано загальний вигляд уніфікованого бойового модуля, який заявляється, на виді збоку (з вузлами кріплення озброєння без закріпленого на них озброєння), на фіг 6 подано загальний вигляд уніфікованого бойового модуля, який заявляється, на виді спереду (з встановленим на ЛІВІЙ стороні башти протитанковим ракетним комплексом), на фіг 7 подано загальний вигляд уніфікованого бойового модуля, який заявляється, на виді спереду (з встановленим на ЛІВІЙ стороні башти автоматичним грана 54343 тометом), на фіг 8 подано загальний вигляд уніфікованого бойового модуля, який заявляється, на виді спереду (з встановленими на ЛІВІЙ та правій сторонах дворівневої башти вузлами кріплення озброєння), на фіг 9 подано загальний вигляд уніфікованого бойового модуля, який заявляється, на виді зверху (з встановленим на ЛІВІЙ стороні башти протитанковим ракетним комплексом), на фіг 10 подано загальний вигляд уніфікованого бойового модуля, який заявляється, на виді зверху (з встановленим на ЛІВІЙ стороні башти автоматичним гранатометом) Уніфікований бойовий модуль конструктивно містить башту 1 з розміщеним на ній озброєнням, та ВІДСІК 2 для розміщення оператора, при цьому башту 1 виконано дворівневою та з можливістю обертання на кут 360° ВІДСІК 2 для розміщення оператора виконано з'єднаним з баштою 1 з утворенням жорсткої конструкції у вигляді єдиного бойового відсіку Зазначений ВІДСІК 2 для розміщення оператора виконано закритим з обох боків та ззаду металевими стінками 3 Знизу ВІДСІК 2 виконано закритим металевим листом 4 у вигляді диска Усередині відсіку 2 для розміщення оператора обладнане місце 5 для оператора Конструктивно башта 1 виконана такою, що має перший 6 та другий 7 рівень Другий 7 рівень башти 1 виконано розміщеним на задній половині башти першого 6 рівня Конструктивно перший 6 рівень башти 1 виконано у вигляді усіченого конусу з розміщеними на боковій нахиленій поверхні 8 додатковими броньованими листами 9 та з виконаним на верхній поверхні 10 люком 11 для оператора Другий 7 рівень башти 1 виконано складної геометричної форми у вигляді з'єднаних між собою похиленого лобового броньованого листа 12, верхньої 13 та вертикально розміщених бокових 14 і задньої 15 стінок При цьому на похиленому лобовому броньованому листі 12 башти другого 7 рівня виконано виріз 16 під артилерійсько-стрілецьке озброєння, а стик похиленого лобового броньованого листа 12 і верхньої стінки 13 башти другого 7 рівня виконано з плавним сполученням за радіусом На верхній 13 частині башти другого 7 рівня виконано люки 17 На задній СТІНЦІ 15 зазначеної башти другого 7 рівня виконано технологічний люк 18, а на ЛІВІЙ та правій бокових 14 стінках башти другого 7 рівня розміщені вузли кріплення 19 озброєння Усередині башти першого 6 рівня розміщений механізмом 20 обертання башти і прицільне обладнання На верхній поверхні 10 башти першого 6 рівня виконано люк 11 для оператора і встановлені перископічні прилади спостереження 21 Усередині башти другого 7 рівня встановлені ємності 22 для боєприпасів, до яких боєприпаси подаються з ємностей 22, що розміщені на металевому листі 4 відсіку 2, механізм 23 підйому озброєння і стабілізатор 24 озброєння, який працює в двох площинах Керування стабілізатором 24 озброєння здійснюється оператором за допомогою пульта 25 Як озброєння використовується автоматична скорострільна гармата 26 калібру 30-мм, спарений з нею кулемет 27 калібру 7,62-мм, протитанковий ракетний комплекс 28 або протитанковий ракетний комплекс 28 та автоматичний гранатомет 29 калібру 30-мм, і система пуску димових гранат, яка 8 виконана розміщеною на задній СТІНЦІ 15 башти другого 7 рівня з правої та лівої сторони від зазначеного технологічного люка 18 Автоматична скорострільна гармата 26 встановлена у вирізу 16 похиленого лобового броньованого листа 12 башти другого 7 рівня і обладнана додатковими силовими елементами 31, які виконано у вигляді стержнів, ВІЛЬНІ КІНЦІ яких виконано закріпленими у вузлах кріплення 32 та 33, розміщених, ВІДПОВІДНО, на стволі гармати 26 і на масці 34 Вузли 19 кріплення озброєння, які встановлено на правій та ЛІВІЙ бокових 14 стінках башти другого 7 рівня, виконано з можливістю зміни кутів підвищення а При цьому на зазначених вузлах 19 кріплення озброєння можуть бути встановлений як протитанковий ракетний комплекс 28, так і автоматичний гранатомет 29 калібру 30-мм Конструктивно на лівому вузлі 19 кріплення озброєння може встановлюватися або протитанковий ракетний комплекс 28, або автоматичний гранатомет 29 калібру 30мм, на правому вузлі 19 кріплення озброєння встановлюється тільки протитанковий ракетний комплекс 28 Як протитанковий ракетний комплекс 28 можуть бути використані протитанкові ракетні комплекси різних систем з півавтоматичною або автоматичною системою наведення на ціль Як прицільне обладнання використовується система керування вогнем, яка виконана у вигляді оптикотелевізійного прицілу 35 та додаткового оптикомеханічного прицілу 36 До складу оптикотелевізійного прицілу 35 входять оптикотелевізійний блок 37, з розміщеними в ньому телевізійними 38 та тепловізійною 39 камерами і лазерним дальноміром 40, та блок керування 41 з розміщеними в ньому відеомонітором 42 та органами керування 43 Зазначені телевізійні 38 та тспловізійна 39 камери і лазерний дальномір 40 виконано розміщеними в єдиному корпусі оптикотелевізійного блоку 37 Оптико-телевізійний блок 37 виконано розміщеним на силовій платформі 44 над автоматичною скорострільною гарматою 26 зовні башти другого 7 рівня, блок керування 41 з розміщеними в ньому відеомонітором 42 та органами керування 43 виконано розміщеним усередині зазначеної башти другого 7 рівня Допоміжний приціл, який виконано у вигляді оптикомеханічного прицілу 36, конструктивно виконано зв'язаним з системами керування вогнем автоматичної гармати 26, кулемета 27 та автоматичного гранатомета 29 На верхній СТІНЦІ 13 башти другого 7 рівня встановлена фара 45 Протитанковий ракетний комплекс 28 конструктивно містить пускові контейнери 46 з розміщеними в них керованими реактивними снарядами 47 (ракетами) Автоматичний гранатомет 29 виконано обладнаним збірником 48 ланок гранатної стрічки (див фіг 2 та фіг 4) Систему ЗО пуску димових гранат виконано розміщеною на задній СТІНЦІ 15 башти другого 7 рівня, при цьому направляючі 49 для димових гранат виконано об'єднаними у блоки по три штуки (як варіант конструктивного виконання), а кожний з зазначених блоків виконано жорстко закріпленим на силових кронштейнах 50 До протитанкового ракетного комплексу 28 входить прилад 51, який встановлено паралельно направляючих 52 для кріплення пускових контейнерів 46 54343 (див фіг 1 - 3) На корпусі башти 7 другого рівня виконане вхідне вікно 53 допоміжного (оптико-механічного) прицілу 36 (див фіг 1 - 2) Уніфікований бойовий модуль конструктивно і технологічно розміщується на МІСЦІ штатної башти бойової машини, яка модернізується Робота уніфікованого бойового модуля у складі бойової машини здійснюється наступним чином При ПІДГОТОВЦІ бойової машини, яка обладнана уніфікованим бойовим модулем, до бойового застосування, встановлюють пускові контейнери 46 протитанкового ракетного комплексу 28, які споряджені керованими реактивними снарядами 47, при цьому зазначені пускові контейнери 46 протитанкового ракетного комплексу 28 встановлюють на башті другого 7 рівня на направляючих 52 (вузлах кріплення озброєння) Автоматична скорострільна гармата 26 споряджається снарядами, автоматичний гранатомет 29 споряджається гранатами, а кулемет 27 - патронами До автоматичного гранатомету 29 приєднується збірник 48 гільз та елементів гранатної стрічки Спорядження автоматичної скорострільної гармати 26 та кулемета 27 здійснюється через технологічні люки 17 та 18, які виконано на башті другого 7 рівня, ВІДПОВІДНО на верхній СТІНЦІ 13 та задній СТІНЦІ 15 Пускові мортири системи ЗО пуску димових гранат споряджаються зазначеними гранатами, які вставляються в направляючі 49 (що закріплені на силових кронштейнах 50) Перевіряється кріплення стержневих силових елементів 31 фіксації гармати 26 в вузлах 32 (які виконано на стволі на зазначеної гармати 26) та в вузлах 33, які виконано на масці 34, розміщеної у вирізу 16 похиленого лобового броньованого листа 12 корпуса башти другого 7 рівня Також перевіряється чистота остекління перископічних приладів спостереження 21 (розміщених на верхній поверхні башти першого 6 рівня), оптикотелевізійного прицілу 35, оптико-механічного прицілу 36 (допоміжного прицілу) та фари 45 ЗОВНІШНІМ оглядом перевіряється кріплення додаткових броньових листів 9 до похилої бокової поверхні 8 башти першого 6 рівня, а також місця стикування металевих стінок 3 відсіку 2 до металевого листа 4 (донної частини зазначеного відсіку 2 для розміщення оператора) Після ЦЬОГО механік-водій та оператор (мехаНІК-ВОДІЙ та оператор на фіг 1 - 10 - не показані) займають свої місця, ВІДПОВІДНО, у відділенні керування бойової машини та у єдиному бойовому відсіку (башті першого 6 рівня, до якої додано ВІДСІК 2) Для входу до уніфікованого бойового модуля і для його покидання оператор використовує люк 11, який виконано на верхній поверхні 10 зазначеної башти першого 6 рівня Оператор розміщується усередині єдиного бойового відсіку на СИДІННІ 5 (місце оператора) Оператор зі свого місця (позиція 5) керує роботою відеомонітора 42, блока 41 керування 19 оптико-телевізійного прицілу 35, пульта 25 стабілізатора 24 озброєння та підйомного механізму 23 автоматичної скорострільної гармати 26 При цьому оператор перевіряє апаратуру протитанкового ракетного комплексу 28, автоматичного гранатомета 29, автоматичної ско 10 рострільної гармати 26, системи ЗО пуску димових гранат, стабілізатора 24 озброєння, оптикотелевізійного прицілу 35 системи керування вогнем та допоміжного оптико-механічного прицілу 36 Спостереження за ЗОВНІШНІМ простором при русі бойової машини оператор здійснює через перископічні прилади спостереження 21, які встановлено на верхній поверхні 10 зазначеної башти першого 6 рівня Бойове застосування уніфікованого бойового модуля може здійснюватись у різних варіантах, наприклад - стрільба керованими реактивними снарядами (ракетами 47) з пускових контейнерів 46 протитанкового ракетного комплексу 28, розташованих на направляючих 52 на башті другого 7 рівня, яка розміщена в задній частині башти першого 6 рівня, - стрільба зі штатної автоматичної скорострільної гармати 26 також розташованої на зазначеній башті другого 7 рівня, - стрільба з кулемета 27, який є спареним з автоматичною скорострільною гарматою 26, - стрільба з автоматичного гранатомета 29, - стрільба водночас з усіх засобів ураження (позиції 26, 27, 28 та 29), включаючи систему ЗО пуску димових гранат, та інше Стрільба керованими ракетами 47 з пускових контейнерів 46 протитанкового ракетного комплексу 28, розташованих на направляючих 52 на башті другого 7 рівня, може вестись на 360° за азимутом шляхом повороту нижньої башти першого 6 рівня Поворот башти першого 6 рівня здійснюється за допомогою механізму 20 обертання башти В цьому діапазоні кутів повороту дворівневої башти 1 можлива зміна кута підвищення автоматичної скорострільної гармати 26, кулемета 27, автоматичного гранатомета 29 та пускових контейнерів 46 протитанкового ракетного комплексу 28 шляхом зміни кута а встановлення їхніх направляючих 52, розміщених в вузлах 19 кріплення озброєння Наведення на ціль керованих ракет 47 протитанкового ракетного комплексу 28 здійснюється за допомогою приладу 51 Прилад 51 встановлюється біля пускових контейнерів 46 (прилад 51 конструктивно закріплюється до вузлів 19 кріплення озброєння) Стрільбою з пускових контейнерів 46 протитанкового ракетного комплексу 28, з автоматичної скорострільної гармати 26, кулемета 27, автоматичного гранатомета 29 та гранатами з системи ЗО пуску димових гранат керує оператор, який знаходиться у єдиному бойовому відсіку (відсіку 2, жорстко закріпленому до башти першого 6 рівня) Наведення зазначеного озброєння на ціль оператор здійснює за допомогою стабілізатора 24 озброєння, а також за допомогою оптико-телевізійного прицілу 35, до складу якого входять телевізійні камери 38, тепловізійна камера 39 та лазерний дальномір 40, або допоміжного оптико-механічного прицілу 36 Телевізійні камери 38, тепловізійна камера 39 та лазерний дальномір 40 встановлюються у корпусі оптико-телевізійного блоку 37, який, у свою чергу, встановлюється на силовій платформі 44 зверху над автоматичною скорострільною гарматою 26 Як стрілецьке озброєння в уніфікованому бо 54343 12 11 йовому модулі, який заявляється, використовуєтьнистерства обороны СССР, М , 1982 р , стр 177 ся автоматична скорострільна гармата 26 (калібру 178 30-мм), кулемет 27 (калібру 7,62-мм), який конс2 Справочник "Вооружение и техника", Серия труктивно виконано спареним з гарматою 26, та "Иностранные армии", Военное издательство Миавтоматичний гранатомет 29 (калібру 30-мм) нистерства обороны СССР, М , 1982 р , стр 184 185 При стрільбі з автоматичного гранатомету 29 ланки гранатної стрічки збираються до збірника 3 Справочник "Вооружение и техника", Серия 48, який виконано закріпленим на корпусі зазначе"Иностранные армии», Военное издательство Миного автоматичного гранатомета 29 нистерства обороны СССР, М , 1982 р , стр 121 122 Для постановки димової завіси використовують систему ЗО пуску димових гранат, яку, як варі4 Боевая машина пехоты БМП-1 Техническое ант конструктивного виконання, встановлюють на описание и инструкция по эксплуатации Военное задній СТІНЦІ издательство Министерства обороны СССР, М , 1979 р , 624 с, стр 5 -14, рис 1-5 Джерела інформації 1 Справочник "Вооружение и техника", Серия 5 Патент РФ № 2002199 С1, МПК F 41 Н "Иностранные армии", Военное издательство Ми7/02,1993- прототип 2в 13 14 54343 Ы hi 19 45 26 З? /Г ЗО 13 52 4 15 54343 32 Фіг.4 Фіг.5 16 17 54343 US 38,35 22 Фіг.6 46 38,59 6? 4-0 Фіг.7 18 20 54343 19 45 44 ЩЪ$ 3? 40 25 Фіг.8 51 47 \6 52 I 28 / 49 1T- 1Ъ Я8 ¥5 52 5/ // tfj. 2i 26 ФІГ.9 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
