Установка для очищення сидіння унитазу

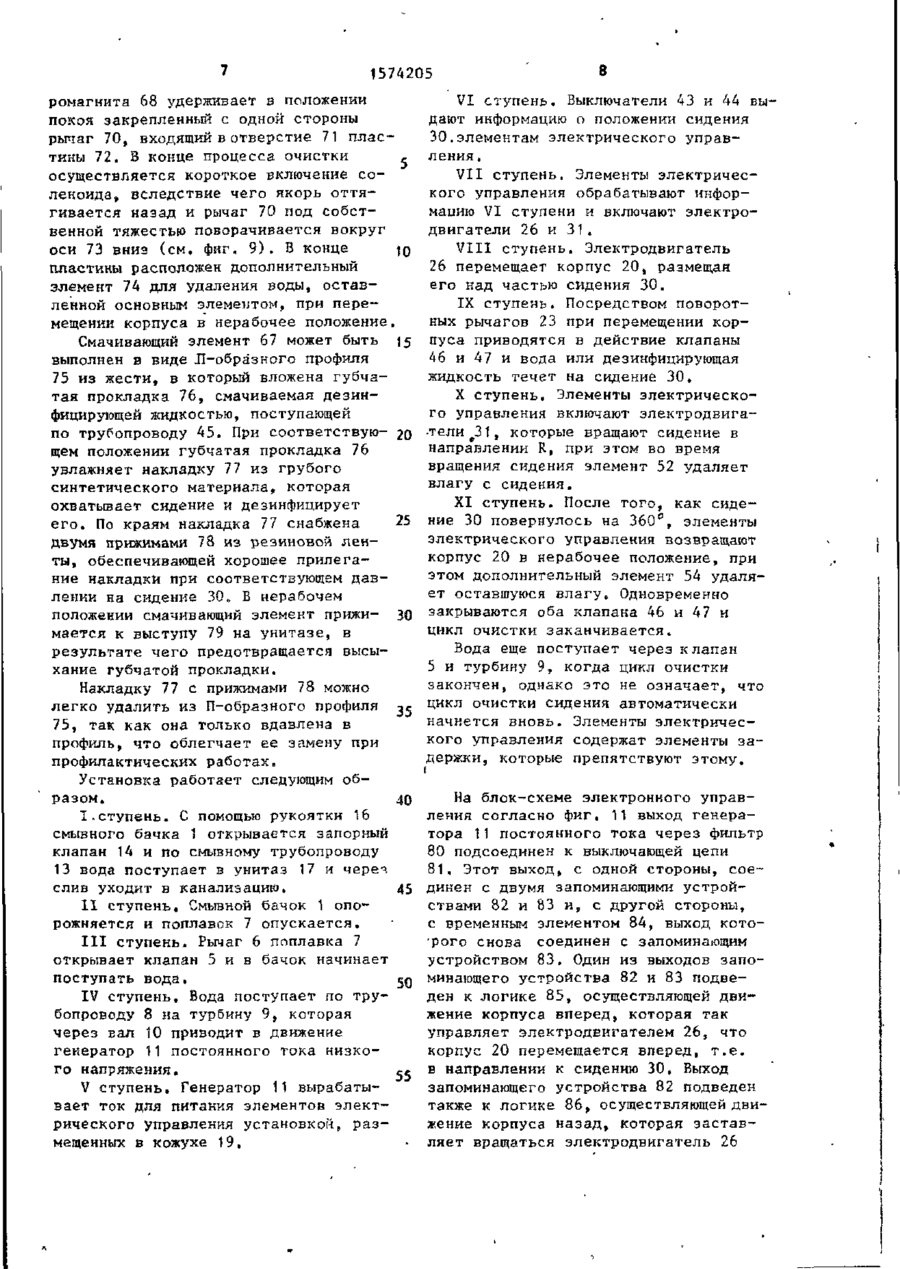

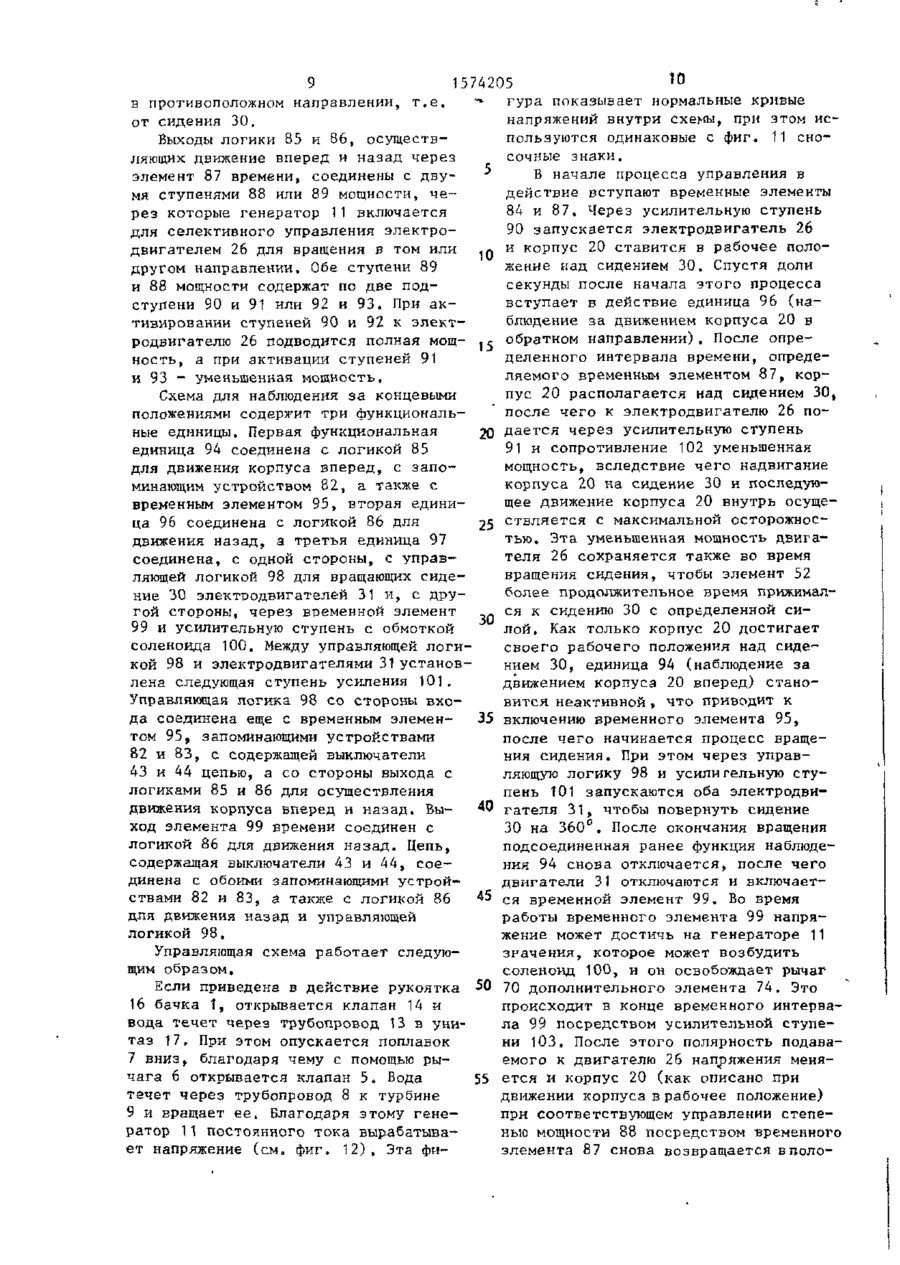

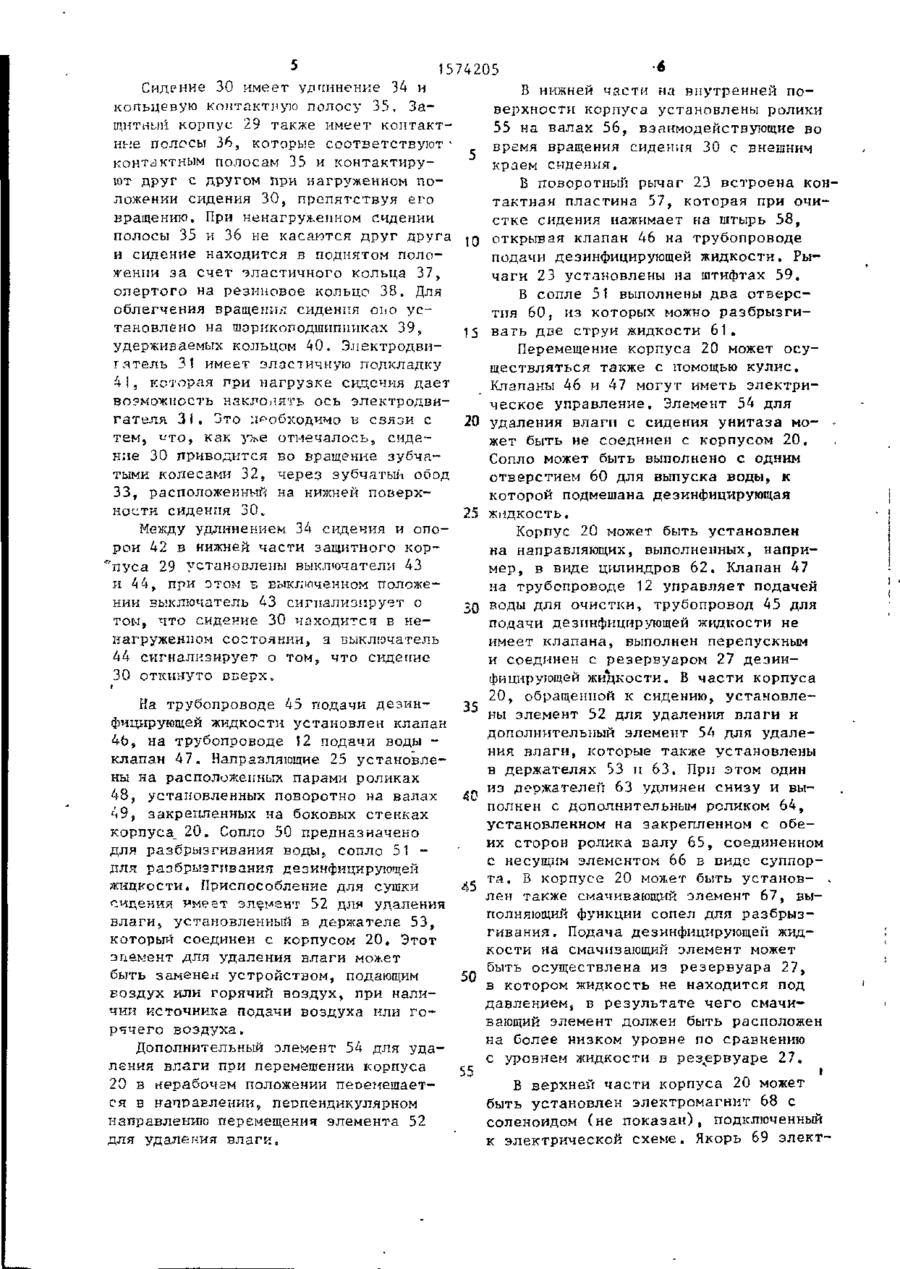

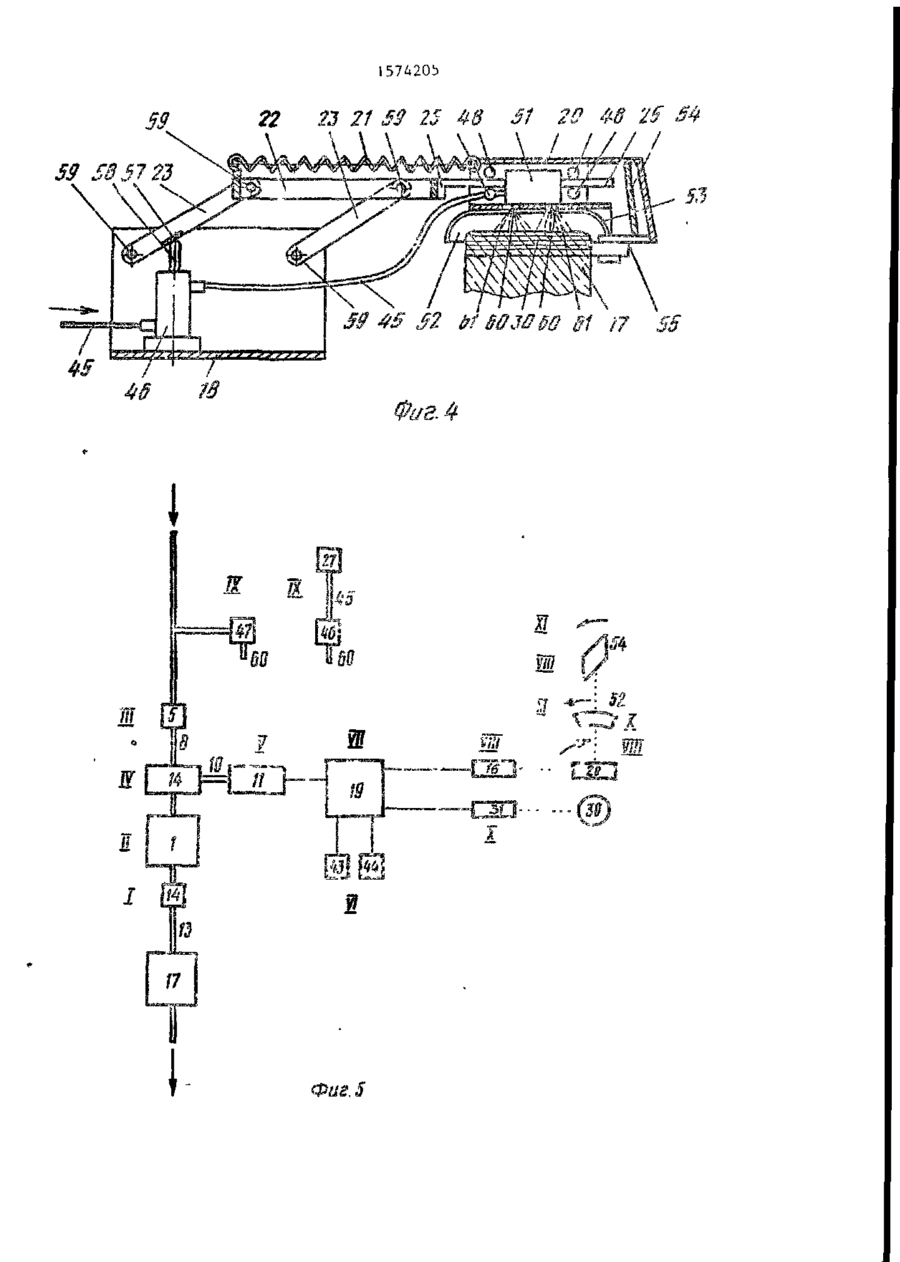

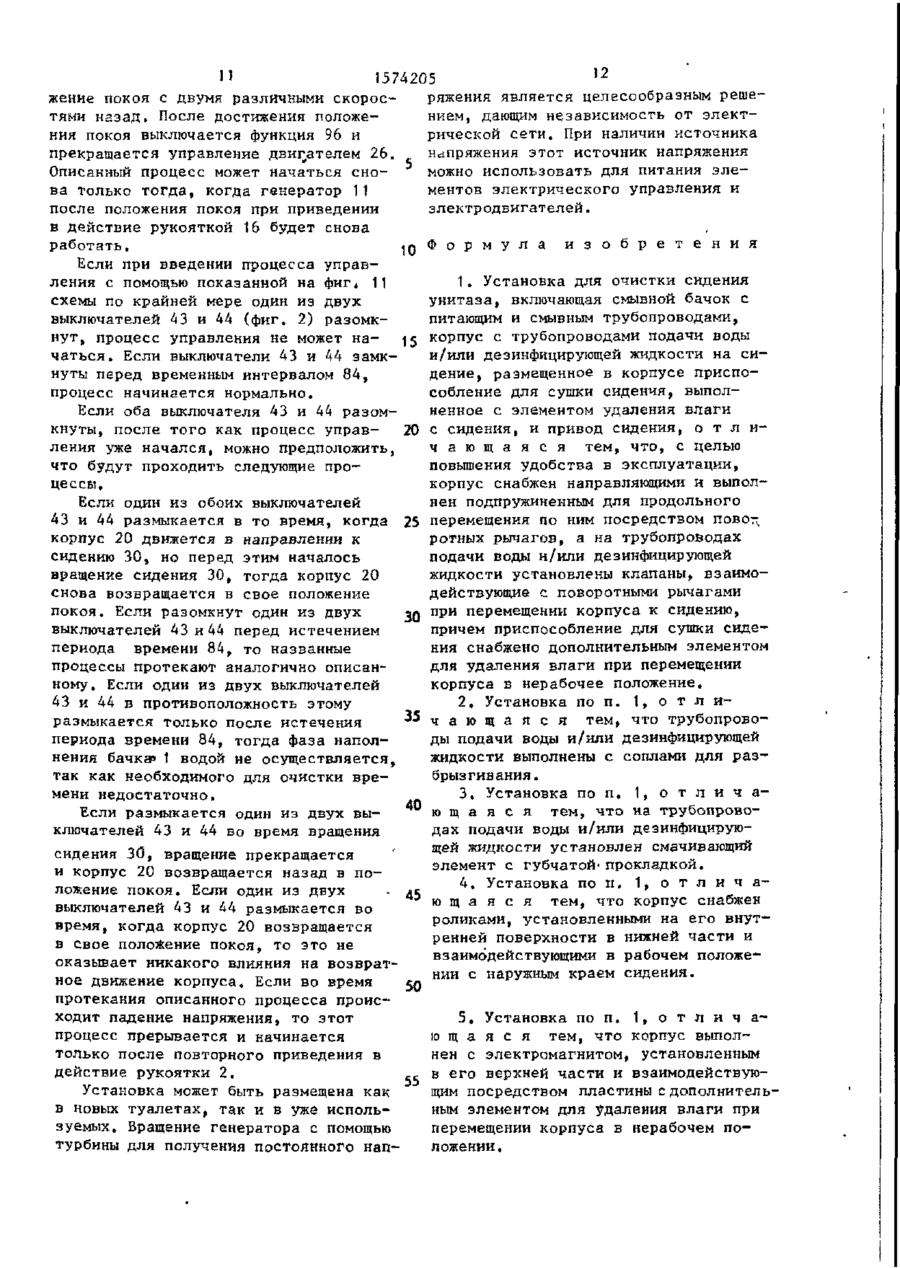

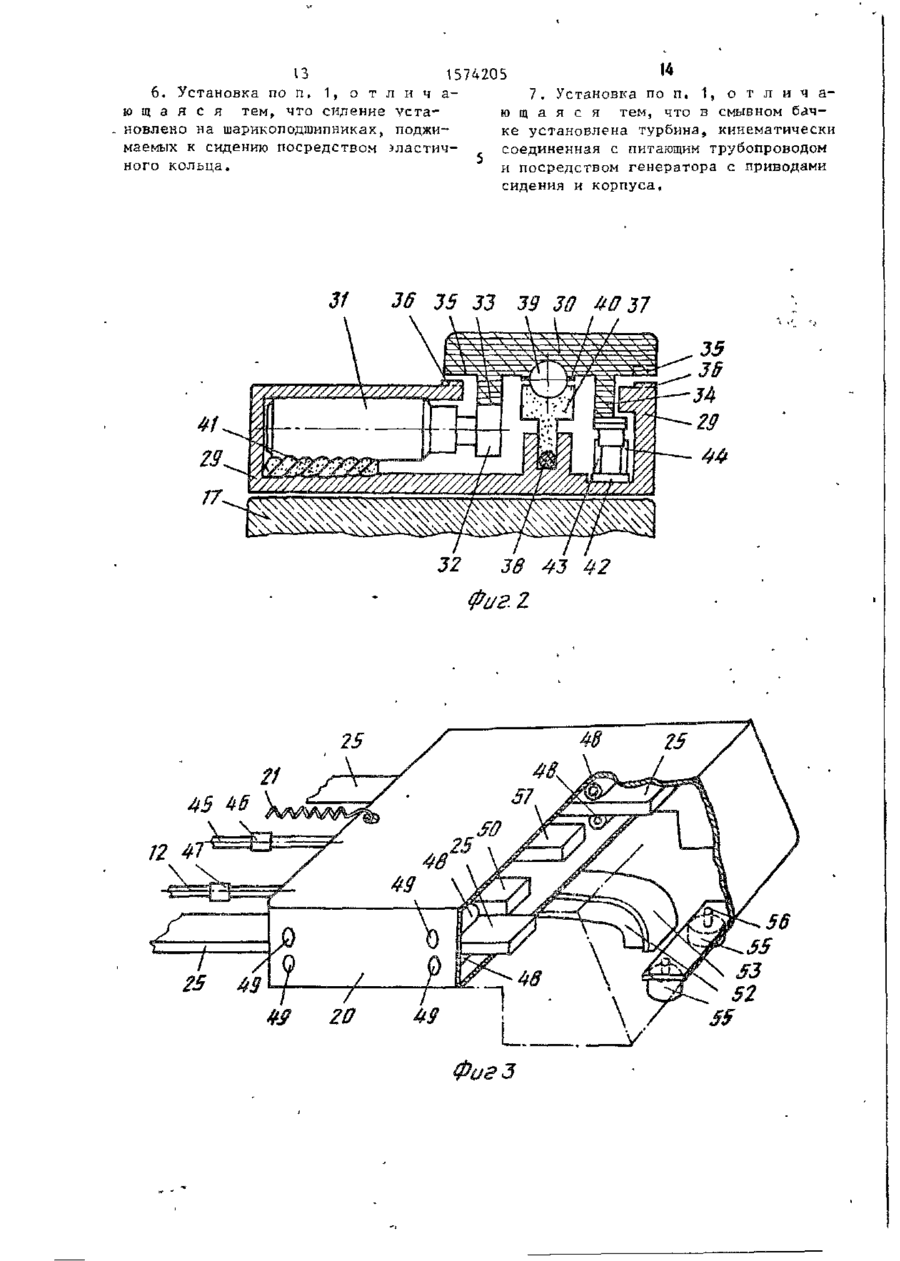

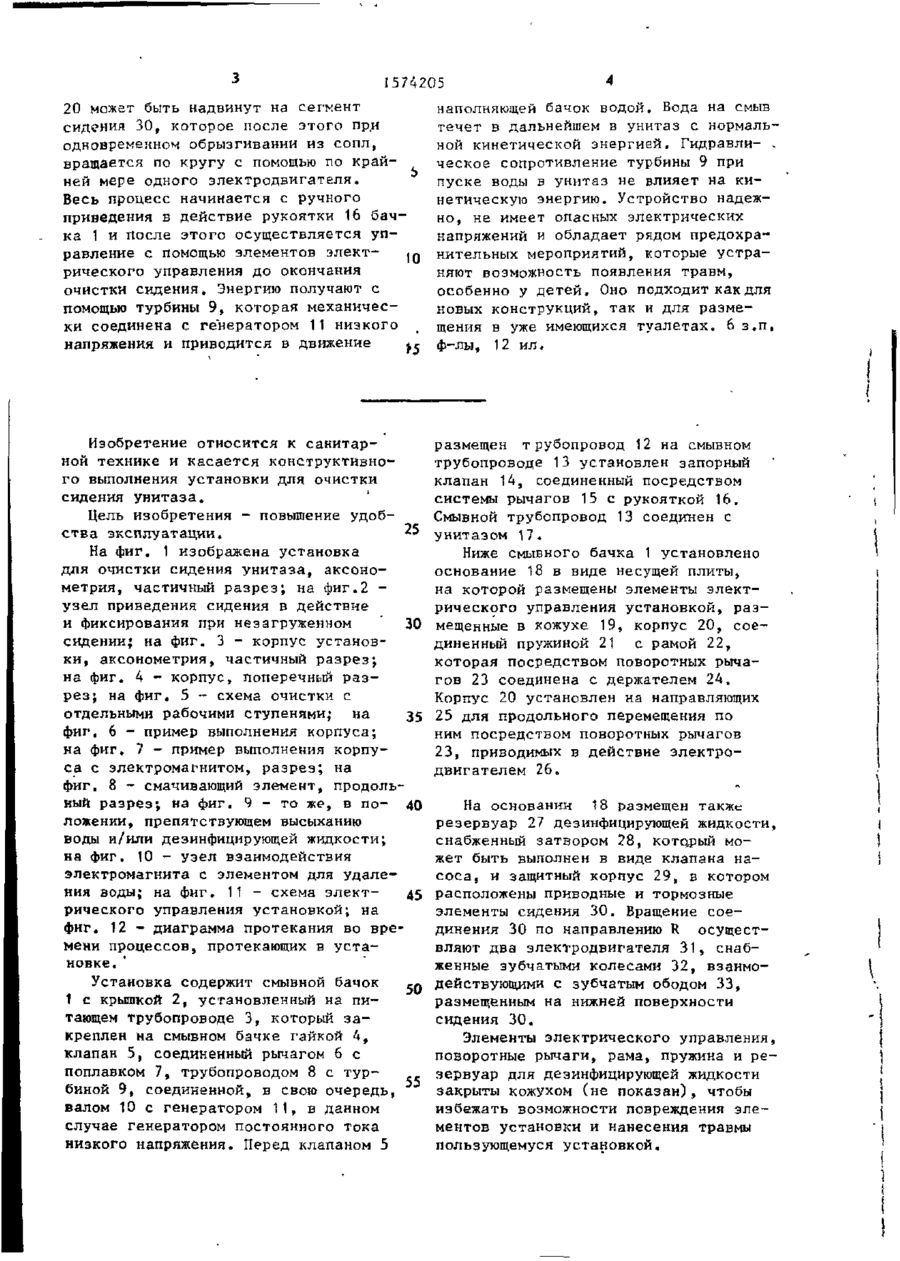

Изобретение относится к санитарной технике и касается конструктивного выполнения установки для очистки сидения унитаза. Цель изобретения повышение удобства эксплуатации. На сидении 30 унитаза установлен корпус 20 с соплами для обрызгивания и/или нанесения воды или дезинфицирующей жидкости, содержащий по крайней мере одно приспособление для сушки верхней поверхности сидения 30. Корпус (71) Эрика Шнидер (СН) (72) Эрнст Фегели, Жан-Жак Аспер, Эрвин Цурхер и Эрика Шнидер (СН) (53) 696.141.1(088.8) (56) Патент ЕР № 0035962, кл. А 47 К 13/30, 1981. ; г ; W N3 зг 19 I 574205 20 может быть надвинут на сегмент сидения 30, которое после этого при одновременном обрызгивании из сопл, вращается по кругу с помощью по крайней мере одного электродвигателя. Весь процесс начинается с ручного приведения в действие рукоятки 16 бачка 1 и после этого осуществляется управление С ПОМОЩЬЮ ЭЛемеНТОВ ЗЛЄКТ| рического управления до окончания очистки сидения. Энергию получают с помощью турбины 9, которая механически соединена с генератором 11 низкого напряжения и приводится в движение наполняющей бачок водой. Вода на смыв течет в дальнейшем в унитаз с нормальной кинетической энергией. Гидравли- , ческое сопротивление турбины 9 при пуске воды в унитаз не влияет на кинетическую энергию. Устройство надежно, не имеет опасных электрических напряжений и обладает рядом предохранительных мероприятий, которые устраняют возможность появления травм, особенно у детей. Оно подходит как для новых конструкций, так и для размещения в уже имеющихся туалетах. 6 з.п. ф-лы, 12 ил. Изобретение относится к санитарной технике и касается конструктивного выполнения установки для очистки сидения унитаза. Цель изобретения - повышение удоб25 ства эксплуатации. На фиг. 1 изображена установка для очистки сидения унитаза, аксонометрия, частичный разрез; на фиг.2 узел приведения сидения в действие и фиксирования при незагруженном 30 сидении; на фиг. 3 - корпус установки, аксонометрия, частичный разрез; на фиг. 4 - корпус, поперечный разрез; на фиг, 5 - схема очистки с отдельными рабочими ступенями,* на 35 фиг, 6 - пример выполнения корпуса; на фиг. 7 - пример выполнения корпуса с электромагнитом, разрез; на фиг. 8 - смачивающий элемент, продольный разрез; на фиг. 9 - то же, в по- 40 ложении, препятствующем высыханию воды и/или дезинфицирующей жидкости; на фиг. 10 - узел взаимодействия электромагнита с элементом для удаления воды; на фиг. 11 - схема элект45 рического управления установкой; на фиг, 12 - диаграмма протекания во времени процессов, протекающих в установке. размещен трубопровод 12 на смывном трубопроводе 13 установлен запорный клапан 14, соединенный посредством системы рычагов 15 с рукояткой 16. Смывной трубопровод 13 соединен с унитазом 17. Ниже смывного бачка 1 установлено основание 18 в виде несущей плиты, на которой размещены элементы электрического управления установкой, размещенные в кожухе 19, корпус 20, соединенный пружиной 21 с рамой 22, которая посредством поворотных рычагов 23 соединена с держателем 24. Корпус 20 установлен на направляющих 25 для продольного перемещения по ним посредством поворотных рычагов 23, приводимых в действие электродвигателем 26. На основании 18 размещен также резервуар 27 дезинфицирующей жидкости, снабженный затвором 28, который может быть выполнен в виде клапана насоса , и защитный корпус 29, в котором расположены приводные и тормозные элементы сидения 30. Вращение соединения 30 по направлению R осуществляют два электродвигателя 31, снабженные зубчатыми колесами 32, взаимоУстановка содержит смывной бачок 50 действующими с зубчатым ободом 33, 1 с крышкой 2, установленный на пиразмещенным на нижней поверхности тающем трубопроводе 3, который засидения 30. креплен на смывном бачке гайкой 4, Элементы электрического управления, клапан 5, соединенный рычагом 6 с поворотные рычаги, рама, пружина и репоплавком 7, трубопроводом 8 с турзервуар для дезинфицирующей жидкости биной 9, соединенной, в свою очередь, 55 закрыты кожухом (не показан), чтобы валом 10 с генератором 11, в данном избежать возможности повреждения элеслучае генератором постоянного тока ментов установки и нанесения травмы низкого напряжения. Перед клапаном 5 пользующемуся установкой. 1574205 Сидение 30 имеет удлинение 34 и В нижней части на внутренней покопьцевую контактную полосу 35, Заверхности корпуса установлены ролики щитный корпус 29 также имеет контакт55 на валах 56, взаимодействующие во i нне полосы 36, которые соответствуют время вращения сидения 30 с внешним контактным полосам 35 и контактирукраем сидения. ют друг с другом при нагруженном поВ поворотный рычаг 23 встроена конложении сидения 30, препятствуя его тактная пластина 57, которая при очивращению. При ненагружениом счдении стке сидения нажимает на штырь 58, полосы 35 и 36 не касаются друг друга открывая клапан 46 на трубопроводе и сидение находится в поднятом поло- 10 подачи дезинфицирующей жидкости. Рыжении за счет эластичного кольца 37, чаги 2 3 установлены на штифтах 59. опертого на резиновое кольцо 38. Для В сопле 51 выполнены два отверсоблегчения вращенпл сидения оьо устия 60, из которых можно разбрызгитановлено на шарикоподшипниках 39, 15 вать две струи жидкости 61. удерживаемых кольцом 40, ЗлектродвиПеремещение корпуса 20 может осугатель 31 имеет эластичную подкладку ществляться также с помощью кулис. 4 1, которая при нагрузке сидсчия дает Клапаны 46 и 47 могут иметь электривозможность наклонять ось электродвическое управление. Элемент 54 для гателя 3 і , Это необходимо в связи с тем, t-'то, как уъ,е отмечалось, сиде- 20 удаления влаги с сидения унитаза мо- жет быть не соединен с корпусом 20. ние 30 приводится во вращение зубчаСопло может быть выполнено с одним тыми колесами 32, через зубчатый обод отверстием 60 для выпуска воды, к 33, расположенный на нижней поверхкоторой подмешана дезинфицирующая ности сидения 30. 25 жидкость. Между удлинением 34 сидечия и опоКорпус 20 может быть установлен рой 42 в нижней части защитного кор~ на направляющих, выполненных, напри"пуса 29 установлены выключатели 43 мер, в виде цилиндров 62. Клапан 47 и 44, при этом Б выключенном положена трубопроводе 12 управляет подачей нии выключатель A3 сигнализирует о воды для очистки, трубопровод 45 для том, что сидение 30 находится в неподачи дезинфицирующей жидкости не нагружекпом состоянии, а выключатель имеет клапана, выполнен перепускным 44 сигнализирует о том, что сидение и соединен с резервуаром 27 дезин30 откинуто вверх. фицирующей жидкости. В части корпуса 20, обращенной к сидению, установлеНа трубопроводе 45 подачи дезинны элемент 52 для удаления влаги и фицирующей жидкости установлен клапан дополнительный элемент 54 для удале45, на трубопроводе 12 подачи воды ния влаги, которые также установлены клапан 47. Направляющие 25 установлев держателях 53 и 63. При этом один ны на расположенных парами роликах из держателей 63 удлинен снизу и вы48, установленных поворотно на валах полнен с дополнительным роликом 64, ч99 закрепленных на боковых стенках установленном на закрепленном с обекорпуса^ 20. Сопло 50 предназначено их сторон ролика валу 65, соединенном для разбрызгивания воды, сопло 51 с несущим элементом 66 в виде суппордля разбрызгивания дезинфицирующем та . В корпусе 20 может быть установ- . жидкости, Приспособление для сушки 45 лен также смачивающий элемент 67, высидения э*меет элемент 52 для удаления полняющий функции сопел для разбрызвлаги4 установленный в держателе 53, гивания. Подача дезинфицирующей жидкоторый соединен с корпусом 20. Этот кости на смачивающий элемент может элемент для удаления влаги может быть осуществлена из резервуара 27, быть заменен устройством, подающим 50 в котором жидкость не находится под воздух или горячий воздух, при налидавлением, в результате чего смачичии источника подачи воздуха или говающий элемент должен быть расположен рячего воздуха, на более низком уровне по сравнению Дополнительный элемент 54 для удас уровнем жидкости в резервуаре 27. ления влаги при перемещении корпуса t 55 20 в нерабочем положении пеоемешаетВ верхней части корпуса 20 может ся в натравлений, перпендикулярном быть установлен электромагнит 68 с направлению перемещения элемента 52 соленоидом (не показан), подключенный для удаления влаги. к электрической схеме. Якорь 69 элект 1574205 ромагнита 68 удерживает в положении покоя закрепленный с одной стороны рычаг 70, входящий в отверстие 71 пластины 72. 3 конце процесса очистки е осуществляется короткое включение соленоида, вследствие чего якорь оттягивается назад и рычаг 70 под собственной тяжестью поворачивается вокруг оси 73 вниз (см. фиг. 9 ) . В конце fQ пластины расположен дополнительный элемент 74 для удаления воды, оставленной основным элементом, при перемещении корпуса в нерабочее положение, Смачивающий элемент 67 может быть выполнен в виде Л-образного профиля 75 из жести, в который вложена губчатая прокладка 76, смачиваемая дезинфицирующей жидкостью, поступающей по трубопроводу 45. При соответствующем положении губчатая прокладка 76 увлажняет накладку 77 из грубого синтетического материала, которая охватывает сидение и дезинфицирует его. По краям накладка 77 снабжена двумя прижимами 78 из резиновой ленты, обеспечивающей хорошее прилегание накладки при соответствующем давлении на сидение 30. Б нерабочем положении смачивающий элемент прижимается к выступу 79 на унитазе, в результате чего предотвращается высыхание губчатой прокладки. Накладку 77 с прижимами 78 можно легко удалить из П-обрлзного профиля 75, так как она только вдавлена в профиль, что облегчает ее замену при профилактических работах. Установка работает следующим образом. I-ступень. С помощью рукоятки 16 смывного бачка 1 открывается запорный клапан 14 и по смывному трубопроводу 13 вода поступает в унитаз 17 и черея слив уходит в канализацию. II ступень» Смывной бачок 1 опорожняется и поплавок 7 опускается. III ступень. Рычаг 6 поплавка 7 открывает клапан 5 и в бачок начинает поступать вода. IV ступень. Вода поступает по трубопроводу 8 на турбину 9, которая через Еал 10 приводит в движение генератор 11 постоянного тока низкого напряжения» V ступень. Генератор 11 вырабатывает ток для питания элементов электрического управления установкой, размещенных в кожухе 19. 15 20 25 30 35 8 VI ступень. Выключатели 43 и 44 выдают информацию о положении сидения 30,элементам электрического управЛЄНИЯ, VII ступень, Элементы электрического управления обрабатывают информацию VI ступени и включают электродвигатели 26 и 31. VIII ступень. Электродвигатель 26 перемещает корпус 20, размещая его над частью сидения 30. IX ступень. Посредством поворотных рычагов 23 при перемещении корпуса приводятся в действие клапаны 46 и 47 и вода или дезинфицирующая жидкость течет на сидение 30, X ступень. Элементы электрического управления включают электродвига-телие31 , которые вращают сидение в направлении R, при этом во время вращения сидения элемент 52 удаляет влагу с сидения. XI ступень. После того, как сидение 30 повернулось на 360°, элементы электрического управления возвращают корпус 20 в нерабочее положение, при этом дополнительный элемент 54 удаляет оставшуюся влагу. Одновременно закрываются оба клапана 46 и 47 и цикл очистки заканчивается. Вода еще поступает через клапан 5 и турбину 9, когда цикл очистки закончен, однако это не означает, что цикл очистки сидения автоматически начнется вновь. Элементы электрического управления содержат элементы задержки, которые препятствуют этому. На блок-схеме электронного управления согласно фиг. 11 выход генератора 11 постоянного тока через фильтр 80 подсоединен к выключающей цепи 81, Этот выход, с одной стороны, сое45 динен с двумя запоминающими устройствами 82 и 83 и, с другой стороны, с временным элементом 84, выход которого снова соединен с запоминающим устройством 83. Один из выходов запо50 минающего устройства 82 и 83 подведен к логике 85, осуществляющей движение корпуса вперед, которая так управляет электродвигателем 26, что корпус 20 перемещается вперед, т.е. в направлении к сидению 30, Выход 55 запоминающего устройства 82 подведен также к логике 86> осуществляющей движение корпуса назад, которая заставляет вращаться электродвигатель 26 40 1574205 гура показывает нормальные кривые в противоположном направлении, т.е. напряжений внутри схемы, при этом исот сидения 30. пользуются одинаковые с фиг. 11 сноВыходы логики 85 и 86, осуществсочные знаки. ляющих движение вперед и назад через В начале процесса управления в элемент 87 времени, соединены с двудействие вступают временные элементы мя ступенями 88 или 89 мощности, че84 и 87. Через усилительную ступень рез которые генератор 11 включается для селективного управления электро90 запускается электродвигатель 26 двигателем 26 для вращения в том или и корпус 20 ставится в рабочее поло10 другом направлении. Обе ступени 89 жение над сидением 30, Спустя доли и 88 мощности содержат по две подсекунды после начала этого процесса ступени 90 и 91 или 92 и 93. При аквступает в действие единица 96 (нативировании ступеней 90 и 92 к электблюдение за движением корпуса 20 в родвигателю 26 подводится полная мощобратном направлении). После опреность, а при активации ступеней 91 деленного интервала времени, опредеи 93 - уменьшенная мощность. ляемого временным элементом 87, корпус 20 располагается над сидением 30, Схема для наблюдения за концевыми после чего к электродвигателю 26 поположениями содержит три функциональдается через усилительную ступень ные единицы. Первая функциональная 20 91 и сопротивление 102 уменьшенная единица 94 соединена с логикой 85 мощность, вследствие чего надвигание для движения корпуса вперед, с запокорпуса 20 на сидение 30 и последуюминающим устройством 82, а также с щее движение корпуса 20 внутрь осущевременным элементом 95, вторая единица 96 соединена с логикой 86 для 25 ствляется с максимальной осторожностью. Эта уменьшенная мощность двигадвижения назад, а третья единица 97 теля 26 сохраняется также во время соединена, с одной стороны, с управвращения сидения, чтобы элемент 52 ляющей логикой 98 для вращающих сидеболее продолжительное время прижималние 30 электродвигателей 31 и, с друся к сидению 30 с определенной сигой стороны, через временной элемент ЗО лой. Как только корпус 20 достигает 99 и усилительную ступень с обмоткой своего рабочего положения над сидесоленоида 100. Между управляющей логинием 30, единица 94 (наблюдение за кой 98 и электродвигателями 31 установдвижением корпуса 20 вперед) станолена следующая ступень усиления 101. вится неактивной * что приводит к Управляющая логика 98 со стороны входа соединена еще с временным элемен35 включению временного элемента 95, после чего начинается процесс вращетом 95, запоминающими устройствами ния сидения. При этом через управ82 и 83, с содержащей выключатели ляющую логику 98 и усилительную сту43 и 44 цепью, а со стороны выхода с пень 101 запускаются оба электродвилогиками 85 и 86 для осуществления движения корпуса вперед и назад. Вы40 гателя 31, чтобы повернуть сидение ход элемента 99 времени соединен с 30 на 360°. После окончания вращения логикой 86 для движения назад. Цепь, подсоединенная ранее функция наблюдесодержащая выключатели 43 и 44, соения 94 снова отключается, после чего динена с обоими запоминающими устройдвигатели 31 отключаются и включаетствами 82 и 83, а также с логикой 86 45 ся временной элемент 99. Во время для движения назад и управляющей работы временного элемента 99 напрялогикой 98, жение может достичь на генераторе 11 Управляющая схема работает следуюзначения, которое может возбудить щим образом. соленоид 100, и он освобождает рычаг Если приведена в действие рукоятка 50 70 дополнительного элемента 74. Это 16 бачка 1, открывается клапан 14 и происходит в конце временного интервавода течет через трубопровод 13 в унила 99 посредством усилительной ступетаз 17, При этом опускается поплавок ни 103, После этого полярность подава7 вниз^ благодаря чему с помощью рыемого к двигателю 26 напряжения менячага 6 открывается клапан 5. Вода ется и корпус 20 (как описано при 55 течет через трубопровод 8 к турбине движении корпуса в рабочее положение) 9 и вращает ее, Благодаря этому генепри соответствующем управлении степератор 11 постоянного тока вырабатыванью мощности 88 посредством временного ет напряжение (см. фиг. 12), Эта фиэлемента 87 снова возвращается в поло 12 1574205 ряжения является целесообразным решежение покоя с двумя различными скороснием, дающим независимость от электтями назад. После достижения положерической сети. При наличии источника ния покоя выключается функция 96 и напряжения этот источник напряжения прекращается управление двигателем 26. можно использовать для питания элеОписанный процесс может начаться сноментов электрического управления и ва только тогда, когда генератор 11 электродвигателей. после положения покоя при приведении в действие рукояткой 16 будет снова работать. и з о б р е т е н и я 10 Ф о р м у л а Если при введении процесса управ1. Установка для очистки сидения ления с помощью показанной на фиг* 11 унитаза, включающая смывной бачок с схемы по крайней мере один из двух питающим и смывным трубопроводами, выключателей 43 и 44 (фиг. 2) разомкнут, процесс управления не может на- 15 корпус с трубопроводами подачи воды и/или дезинфицирующей жидкости на сичаться. Если выключатели 43 и 44 замкдение, размещенное в корпусе приспонуты перед временным интервалом 84, собление для сушки сиденчя, выполпроцесс начинается нормально. ненное с элементом удаления влаги Если оба выключателя 43 и 44 разомкнуты, после того как процесс управ20 с сидения, и привод сидения, о т л и ч а ю щ а я с я тем, что, с целью ления уже начался, можно предположить, повышения удобства в эксплуатации, что будут проходить следующие прокорпус снабжен направляющими н выполцессы. нен подпружиненным для продольного Если один из обоих выключателей 43 и 44 размыкается в то время, когда 25 перемещения по ним посредством повотт; ротных рычагов, а на трубопроводах корпус 20 движется в направлении к подачи воды и/или дезинфицирующей сидению 30, но перед этим началось жидкости установлены клапаны, взаимовращение сидения 30, тогда корпус 20 действующие с поворотными рычагами снова возвращается в свое положение при перемещении корпуса к сидению, покоя. Если разомкнут один из двух 30 причем приспособление для сушки сидевыключателей 43 и 44 перед истечением ния снабжено дополнительным элементом периода времени 84, то названные для удаления влаги при перемещении процессы протекают аналогично описанкорпуса в нерабочее положение, ному. Если один из двух выключателей 43 и 44 в противоположность этому 2. Установка по п. 1, о т л и размыкается только после истечения 35 ч а ю щ а я с я тем, что трубопровопериода времени 84, тогда фаза наполды подачи воды и/или дезинфицирующей нения бачка» 1 водой не осуществляется, жидкости выполнены с соплами для разтак как необходимого для очистки вребрызгивания. мени недостаточно. 3. Установка по п. 1, о т л и ч а 40 ю щ а я с я тем, что на трубопровоЕсли размыкается один из двух выдах подачи воды и/или дезинфицируюключателей 43 и 44 во время вращения щей жидкости установлен смачивающий сидения 30, вращение прекращается элемент с губчатой- прокладкой. и корпус 20 возвращается назад в по4. Установка по п. 1, о т л и ч а ложение покоя. Если один из двух 45 ю щ а я с я тем, что корпус снабжен выключателей 43 и 44 размыкается во роликами, установленными на его внутвремя, когда корпус 20 возвращается ренней поверхности в нижней части и в свое положение покоя, то это не взаимодействующими в рабочем положеоказывает никакого влияния на возвратнии с наружным краем сидения. ное движение корпуса. Если во время 50 протекания описанного процесса происходит падение напряжения, то этот 5. Установка по п. 1, о т л и ч апроцесс прерывается и начинается ю щ а я с я тем, что корпус выполтолько после повторного приведения в нен с электромагнитом, установленным действие рукоятки 2. в его верхней части и взаимодействую55 щим посредством пластины с дополнительУстановка может быть размещена как ным элементом для Удаления влаги при в новых туалетах, так и в уже испольперемещении корпуса в нерабочем позуемых. Вращение генератора с помощью ложении. турбины для получения постоянного нап11 14 П 1574205 6. Установка по п. 1, о т л и ч а 7. Установка по п. 1, о т л и ч а ю щ а я с я тем, что сидение устаю щ а я с я тем, что в смывном бачновлено на шарикоподшипниках, поджике установлена турбина, кинематически маемых к сидению посредством эластичсоединенная с питающим трубопроводом ного кольца. и посредством генератора с приводами сидения и корпуса. 31 36 35 33 39 30 U0 37 У////У//////У///// N\\\\\\\\\\V*\\\\\S 32 38 43 42 Фагі 25 45 46 12 47 157420b 59 25 48 31 20 48 2f 59 S33? 23 V', 1574205 12 / вг 52 53 65 56 Фиге 68 дЗ. 52 ЗО П 60 .... фие.7 77 Ч \ V \ТЛ'\ t \—**—Л 75 77 , 7 \ Ч Ч Ч \ — '*g—*t—*l—*С—*!—Ч— \ \\\\V V\\\\ 76 Фиг 8 67 77 75 75 77 75 78 Фиг 9 Г\ 5 1574205 7? 70 ZQ U—LL Фаг fff Фиги tf П "Ш Редактор Е.Копча Составитель Л.Нахметова ' Техред П.Сердокрва Корректор Э.Лончакова Заказ 1736 Тираж 430 Подписное В И Г Государственного комитета по изобретениям и открытия*, при ІКНТ СССР Н ИШ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
