Формула изобретения

Подшипник качения, состоящий из двух составных колец с телами качения между ними, направляемыми по ходовым дорожкам в виде проволоки, отличающийся тем, что, с целью снижения его габаритов, одно из колец составлено из сегментов с П-образным профилем поперечного сечения и из размещенных на их концах кольцевых сегментов, а другое - из сегментов с Т-образным профилем поперечного сечения, входящим поперечной полкой в паз П-образного профиля сегментов друго­го конца и удерживаемым его кольцевыми сегментами.

Текст

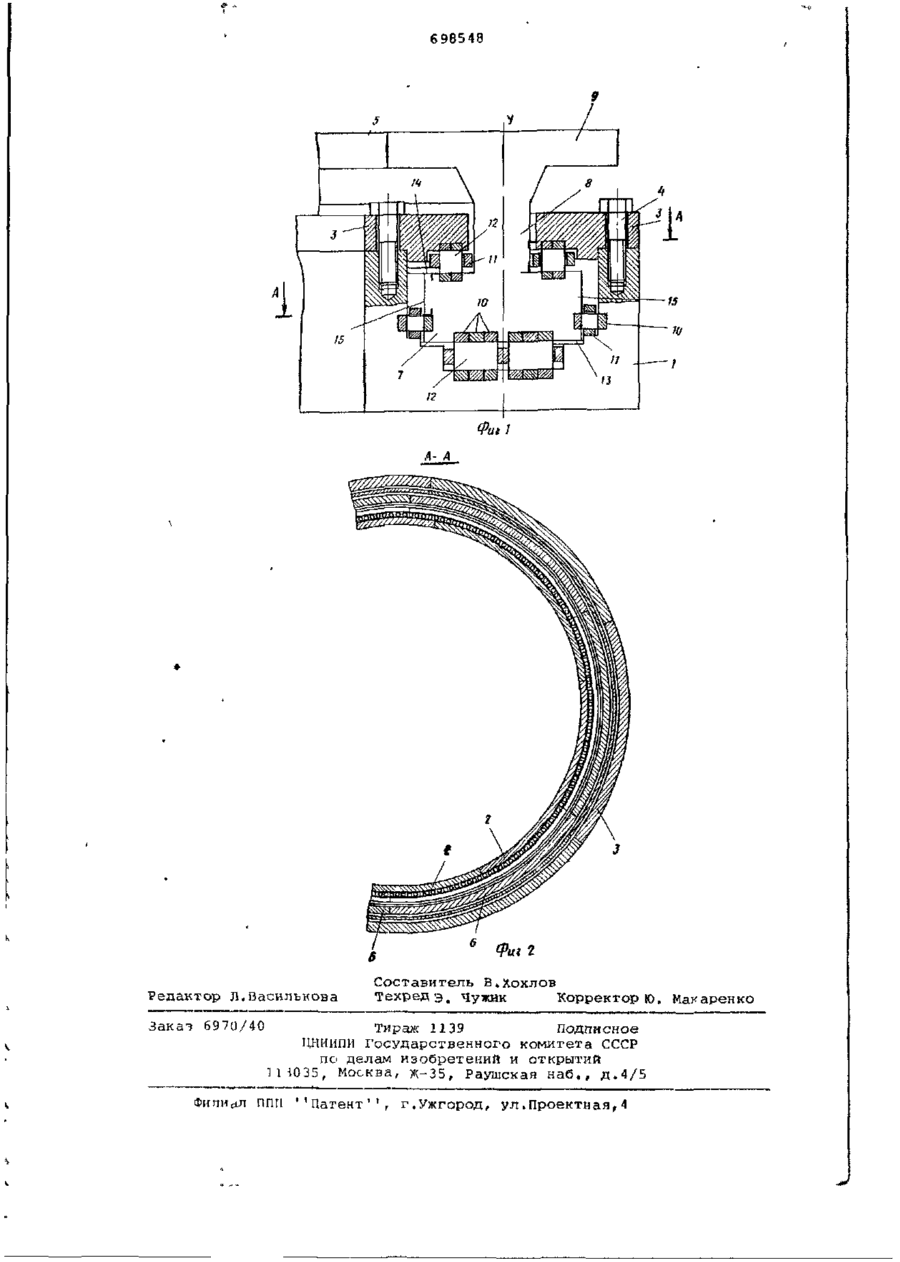

Республик К ПАТЕНТУ (61) Доиолнніельньїй к патенту (22) Заявлено 22.0977(21) 2524246/25-27 (23) Приоритет Государственный комитет СССР по делам изобретений и открытий (ЗІ) Р 2647588.7 (32) (51) М. Кл. F16 С 27/04 21.10.76 (33) ФРГ Опубликовано I5.ii.79, Бюллетень.№ 42 (53) У Д К 621.822.6 (088.8) Дата опубликования описання 15Д1.79 (72) Авторы изобретения Иностранцы Манфред Вёттнер и Вильхельм Шлютер (ФРГ) Иностранная фирма "Хеш Верке А Г " (ФРГ) (54) ПОДТШПНИК КАЧЕНИЯ 2 П-обраэного профиля сегментов друИзобретение относится к области гого кольца и удерживаемым его машиностроения, преимущественно к кольцевыми сегментами. крупногабаритным подшипникам каНа фиг, 1 - изображен предлагаечения. Известен подшипник качения, сос- 5 мый подшипник, поперечный разрез; на фиг, 2 - разрез А-А на фиг.1. тоящий из двух составных колец с Подшипник качения состоит из телами качения между ними, направдвух составных колец, одно из котоляемыми по ходовым дорожкам в вирых, кольцо 1, составлено из сегде проволоки [і] , 10 ментов 2 с Л-образным профилем Известный подшипник качения яв~* поперечного сечения. На концах проляется наиболее близким к изобретефиля размещены кольцевые удерживаюнию по технической сущности и досщие сегменты 3, которые посредством тигаемому результату. винтов 4 разъемяо соединены с сегНедостатком известного подшип15 ментами 2. ника являются увеличенные размеры Другое кольцо 5 выполнено из сегего поперечного сечения для обеспементов б с Т-образным профилем чения восприятия усилий, создающих поперечного сечения, входящим в осевые, радиальные и опрокидывающие другое кольцо. моменты. 20 Кольцевые сегменты 2 Г 3, 6 имеЦелью изобретения является сниют различную длину, число подшипнижение габаритов подшипника качения» ковых кольцевых сегментов 2 с П-обПоставленная цель достигается разным профилем и число сегментов тем, что s предлагаемом подшипни6 с Т-образным профилем, а также ке одно из колец составлено из сег25 число удерживающих сегментов 3, 4, ментов с П-образным профилем попекоторые перекрывают один другой, речного сечения и из размещенных различно. на их концах кольцевых сегментов, Большой подшипник качения соса другое - из сегментов с Т-образ~ тоит из шести подшипников кольценим профилем поперечного сеч вых сегментов 6, из пяти подобных входящим поперечной полкой 698548 сегментов 2 и из шести удерживающих ки 10 для радиальных рядов роликов сегментов 3. Количество удерживаюобеих боковых плоскостей 3 5. Частичщих кольцевых сегментов 3 не обязано несколько ходовых проволок 10 летельно должно соответствовать колижат в выемках рядом друг с другом, честву сегментов 2 или 6. причем их .длина устанавливается соответственно так, чтобы при сборВыполненные с 'Г-обраэным профилем s зоне ходовой дорожки подшипке отдельных сегментов в замкнутый никовые кольцевые сегменты 6, сосбольшой подшипник качения перекрытоящие из реборды 7 и поперечины" вали места стыков двух сегментов. 8, относительно присоединяющейся Выполнение подшипников качения, конструкции, имеют вторую реборду где одно из колец в поперечном се10 чении имеет Т-образный профиль, 9, так что образуется двутавровый профиль. Расширение Т-образного проа другое охватывает его, снижает филя для подшипникового кольцевого габариты поперечного сечения подсегмента б для образования двутавшипника по сравнению с известным рового профиля не обязательно, но исполнением для восприятия усилий, обусловливается соответсвугащим создающих опрокидывающие моменты. оформлением присоединяющейся конструкции, которая допускает любые Формула изобретения переходные формы, В подшипниковые кольцевые сегмэнты 2, 6 вставлены с геометри20 Подшипник качения, состоящий из ческим замыканием проволоки 10, двух составных колец с телами качекоторые служат ходовыми дорожками ния между ними, направляемыми по ходля направляемых в сепараторе 11 довым дорожкам в виде проволоки, тел качения 12. Соответственно о т л и ч а ю щ и й с я тем, что, величине нагрузки подшипника хо25 с целью снижения его габаритов, довые дорожки могут быть одно одно из колец составлено из сегменили многорядными, тов с П-образным профилем поперечного сечения и из размещенных на Расположение проволок 10 одной их концах кольцевых сегментов, а относительно другой и относительно соответствующей среднему диаметру 30 другое - из сегментов с Т-образходовой дорожки оси V сегмента б ным профилем поперечного сечения, симметоично. входящим поперечной полкой в паз П-образного профиля сегментов другоДля осевых рядов роликов ходовые го конца и удерживаемым его кольпроволоки 10 вставлены как несущие ходовые дорожки (двухрядно) вдоль 35 цевыми сегментами. внешней поверхности 13, и как удерИсточники информации, живающие ходовые дорожки симметричпринятые во внимание при экспертизе но вдоль обеих. Во внутренние плос1. Патент Швейцарии № 555012, кости 14 вставлены ходовые проволокл. F 16 с 27/04, 1974. 698548 Фаіі А- А Фиг 1 Редактор Л.Василькова Заказ 6970/40 Составитель В.Хохлов Т е х р е д э . Чужик Корректор ю. Макаренко Тираж 1139 Подписное Ц И П Государственного комитета СССР НИИ по делам изобретений и открытий J M 0 3 5 , Москва, ж-35, Раушская н а б , , д . 4 / 5 П П ''Патент'"г П г.Ужгород, ул .Проектная, 4 .« • і .- •

Дивитися

Додаткова інформація

Назва патенту англійською

Roll bearing

Назва патенту російською

Подшипник качения

МПК / Мітки

МПК: F16C 27/00

Мітки: котіння, підшипник
