Пристрій для дозованого випуску рідини із герметичних резервуарів

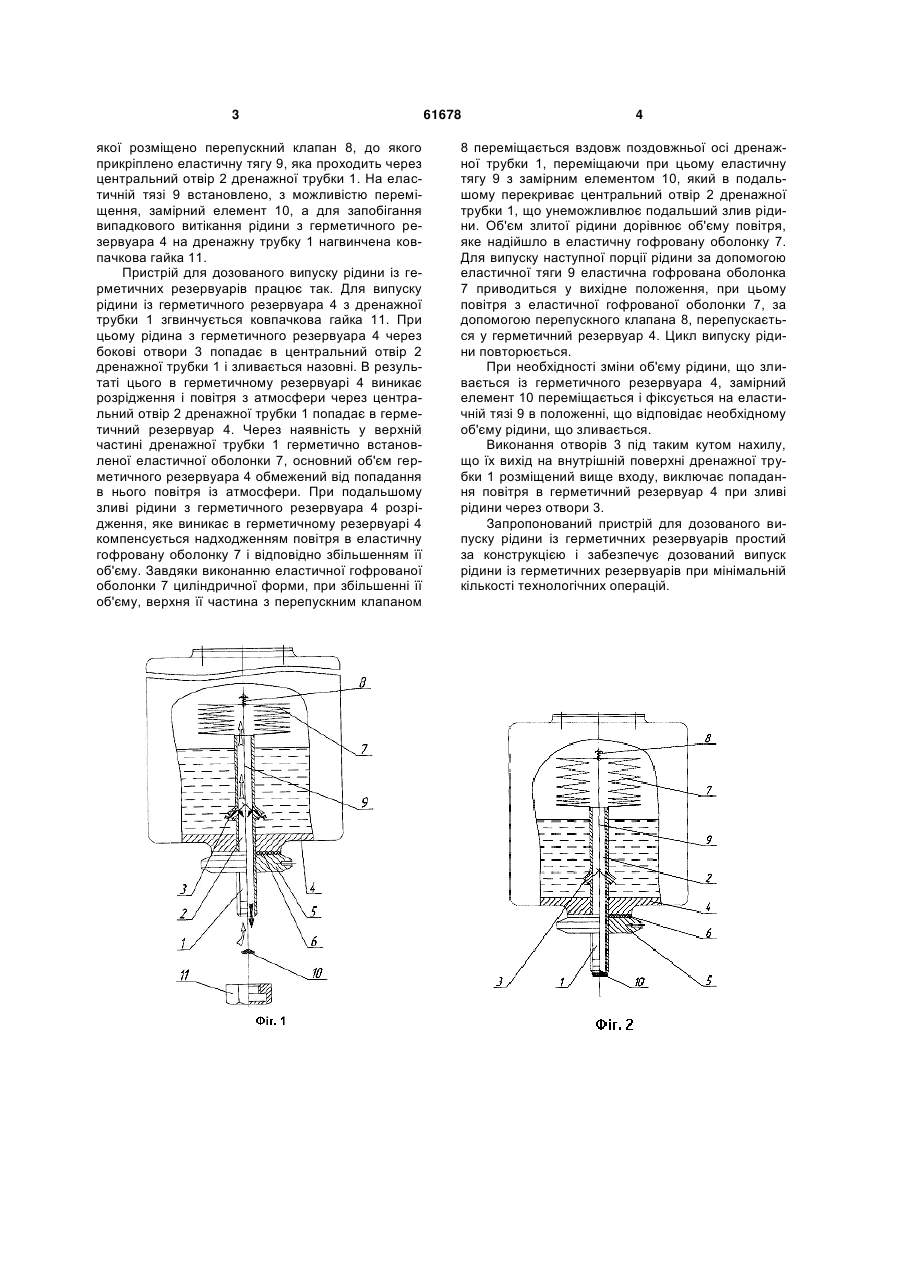

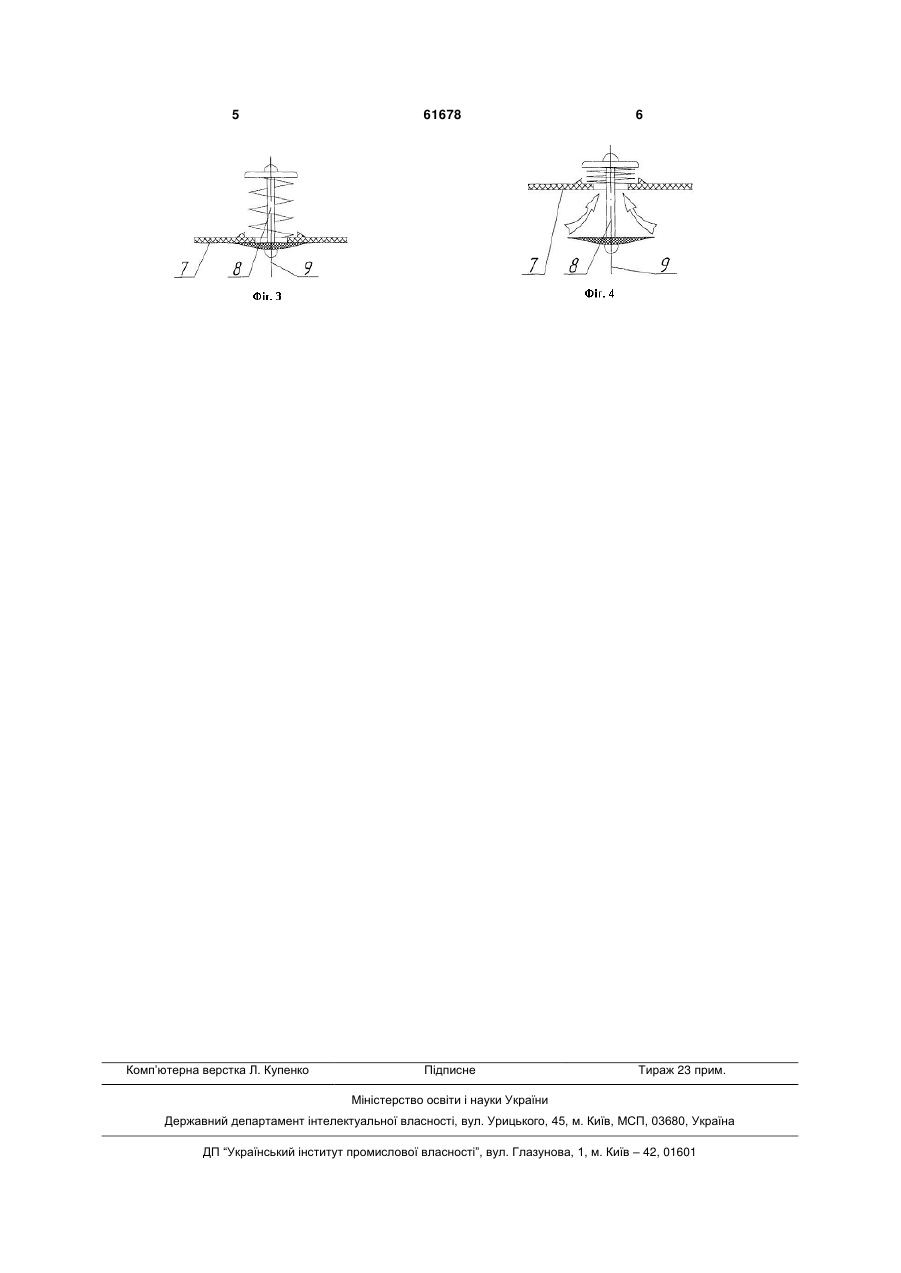

Пристрій для дозованого випуску рідини із герметичних резервуарів, що містить замірний елемент, дренажну трубку, встановлену в днищі резервуара, який відрізняється тим, що на верхньому кінці дренажної трубки герметично встановлена еластична гофрована оболонка циліндричної форми, на верхній частині якої розміщено перепускний клапан, до якого прикріплена еластична тяга, яка проходить через дренажну трубку з розміщеним на ній рухомим замірним елементом. (19) (21) u201100073 (22) 04.01.2011 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) ФЕДОРУК ОЛЕКСАНДР ЛЕОНІДОВИЧ, ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 якої розміщено перепускний клапан 8, до якого прикріплено еластичну тягу 9, яка проходить через центральний отвір 2 дренажної трубки 1. На еластичній тязі 9 встановлено, з можливістю переміщення, замірний елемент 10, а для запобігання випадкового витікання рідини з герметичного резервуара 4 на дренажну трубку 1 нагвинчена ковпачкова гайка 11. Пристрій для дозованого випуску рідини із герметичних резервуарів працює так. Для випуску рідини із герметичного резервуара 4 з дренажної трубки 1 згвинчується ковпачкова гайка 11. При цьому рідина з герметичного резервуара 4 через бокові отвори 3 попадає в центральний отвір 2 дренажної трубки 1 і зливається назовні. В результаті цього в герметичному резервуарі 4 виникає розрідження і повітря з атмосфери через центральний отвір 2 дренажної трубки 1 попадає в герметичний резервуар 4. Через наявність у верхній частині дренажної трубки 1 герметично встановленої еластичної оболонки 7, основний об'єм герметичного резервуара 4 обмежений від попадання в нього повітря із атмосфери. При подальшому зливі рідини з герметичного резервуара 4 розрідження, яке виникає в герметичному резервуарі 4 компенсується надходженням повітря в еластичну гофровану оболонку 7 і відповідно збільшенням її об'єму. Завдяки виконанню еластичної гофрованої оболонки 7 циліндричної форми, при збільшенні її об'єму, верхня її частина з перепускним клапаном 61678 4 8 переміщається вздовж поздовжньої осі дренажної трубки 1, переміщаючи при цьому еластичну тягу 9 з замірним елементом 10, який в подальшому перекриває центральний отвір 2 дренажної трубки 1, що унеможливлює подальший злив рідини. Об'єм злитої рідини дорівнює об'єму повітря, яке надійшло в еластичну гофровану оболонку 7. Для випуску наступної порції рідини за допомогою еластичної тяги 9 еластична гофрована оболонка 7 приводиться у вихідне положення, при цьому повітря з еластичної гофрованої оболонки 7, за допомогою перепускного клапана 8, перепускається у герметичний резервуар 4. Цикл випуску рідини повторюється. При необхідності зміни об'єму рідини, що зливається із герметичного резервуара 4, замірний елемент 10 переміщається і фіксується на еластичній тязі 9 в положенні, що відповідає необхідному об'єму рідини, що зливається. Виконання отворів 3 під таким кутом нахилу, що їх вихід на внутрішній поверхні дренажної трубки 1 розміщений вище входу, виключає попадання повітря в герметичний резервуар 4 при зливі рідини через отвори 3. Запропонований пристрій для дозованого випуску рідини із герметичних резервуарів простий за конструкцією і забезпечує дозований випуск рідини із герметичних резервуарів при мінімальній кількості технологічних операцій. 5 Комп’ютерна верстка Л. Купенко 61678 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
