Датчик параметрів технологічних процесів з живленням від струмової петлі 4-20 ма
Формула / Реферат

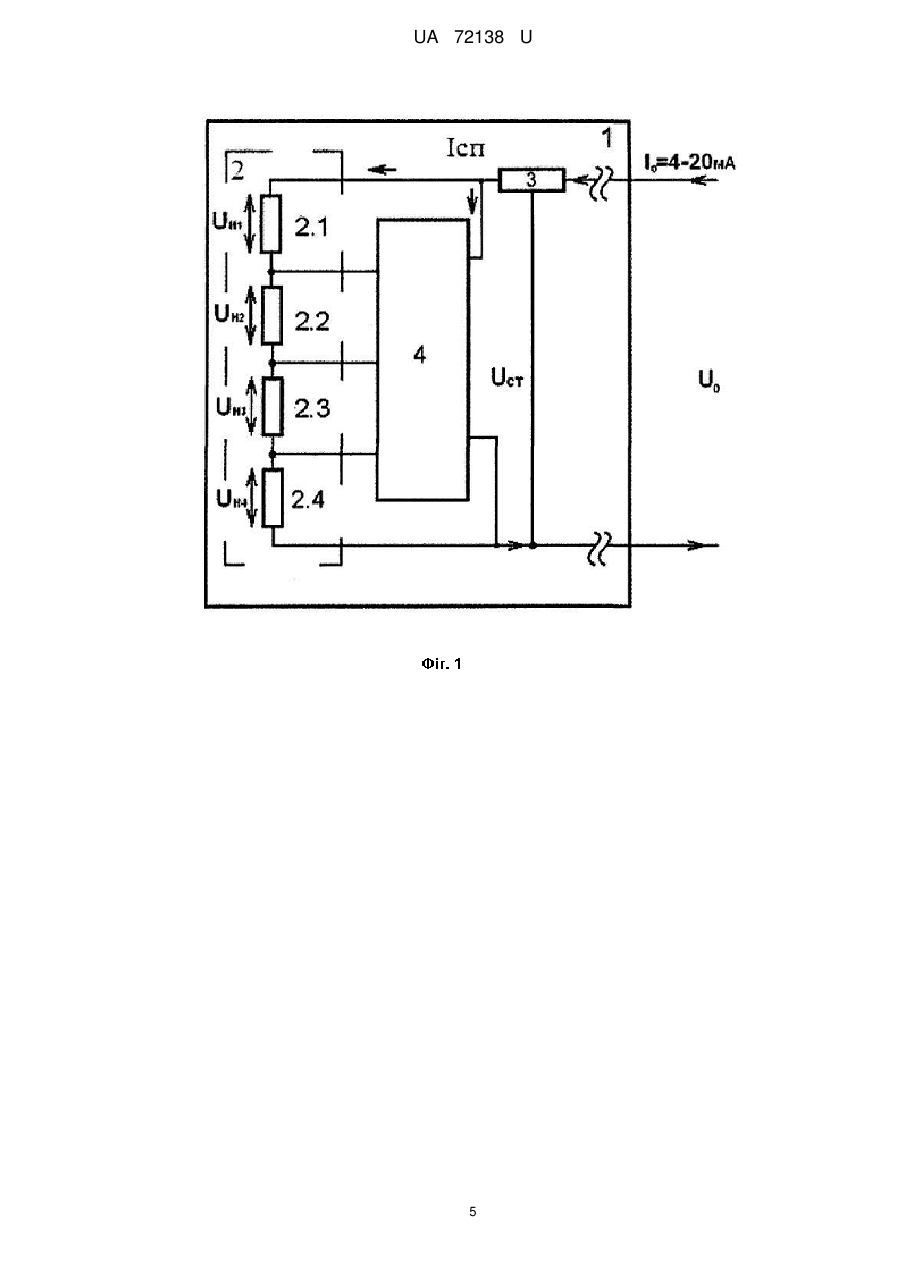

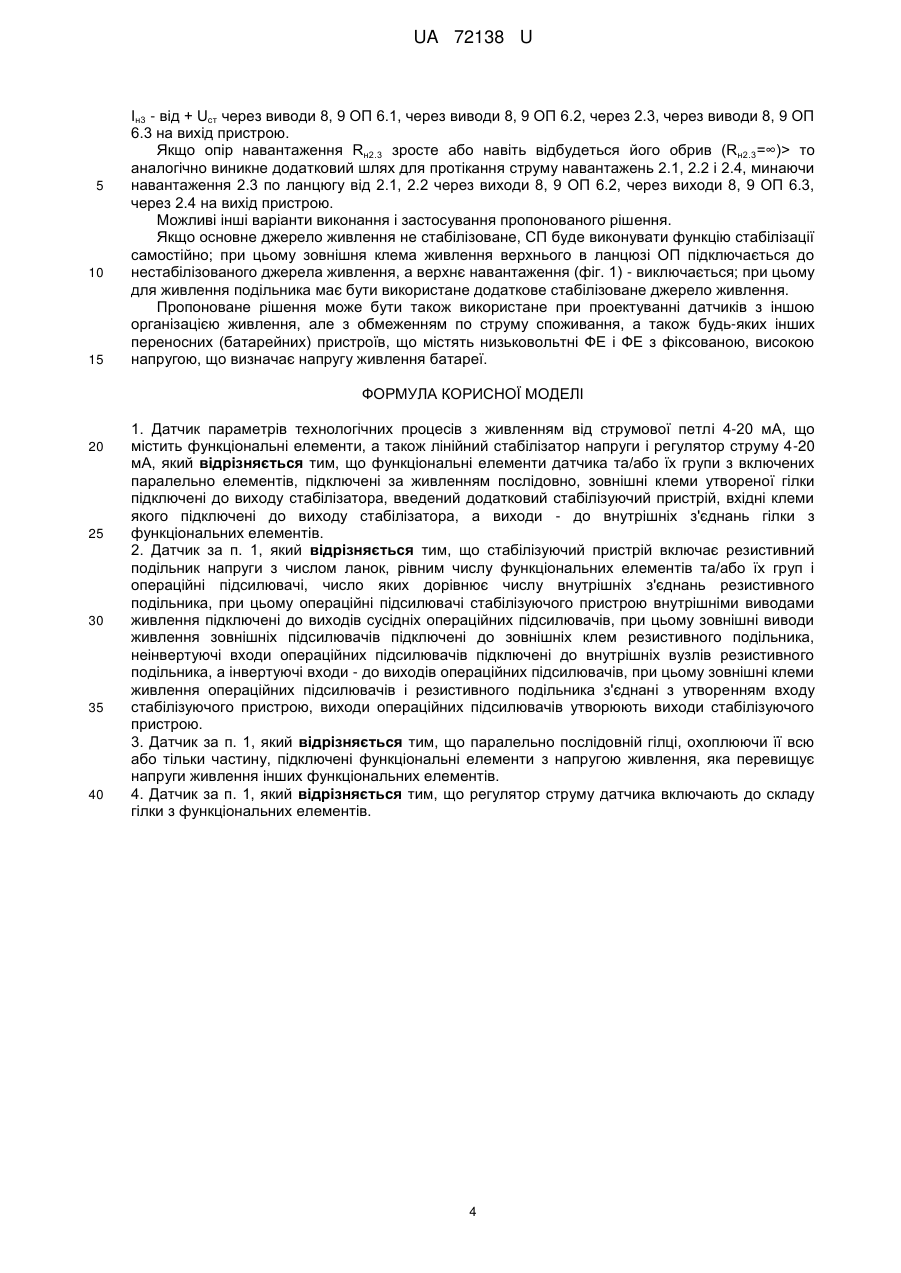

1. Датчик параметрів технологічних процесів з живленням від струмової петлі 4-20 мА, що містить функціональні елементи, а також лінійний стабілізатор напруги і регулятор струму 4-20 мА, який відрізняється тим, що функціональні елементи датчика та/або їх групи з включених паралельно елементів, підключені за живленням послідовно, зовнішні клеми утвореної гілки підключені до виходу стабілізатора, введений додатковий стабілізуючий пристрій, вхідні клеми якого підключені до виходу стабілізатора, а виходи - до внутрішніх з'єднань гілки з функціональних елементів.

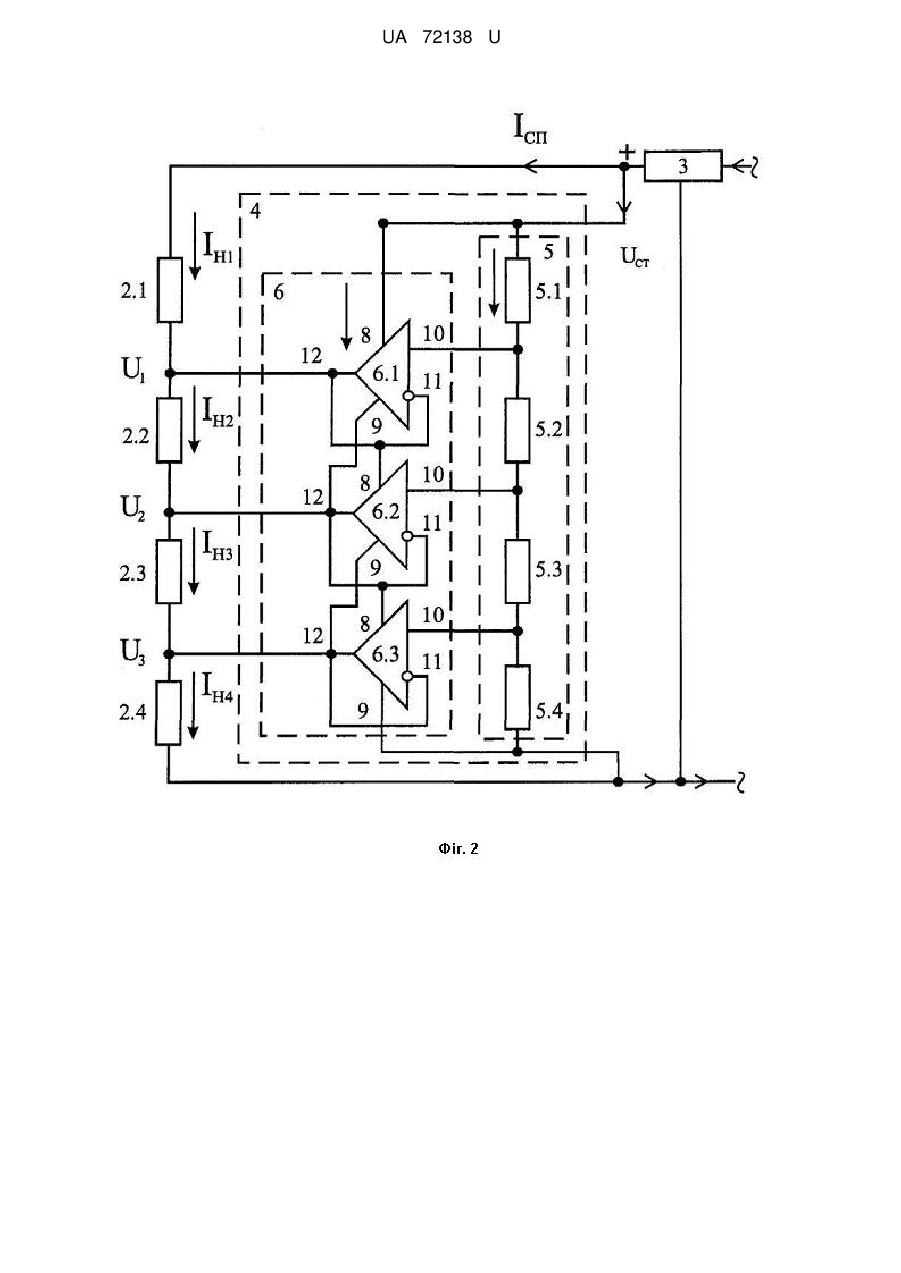

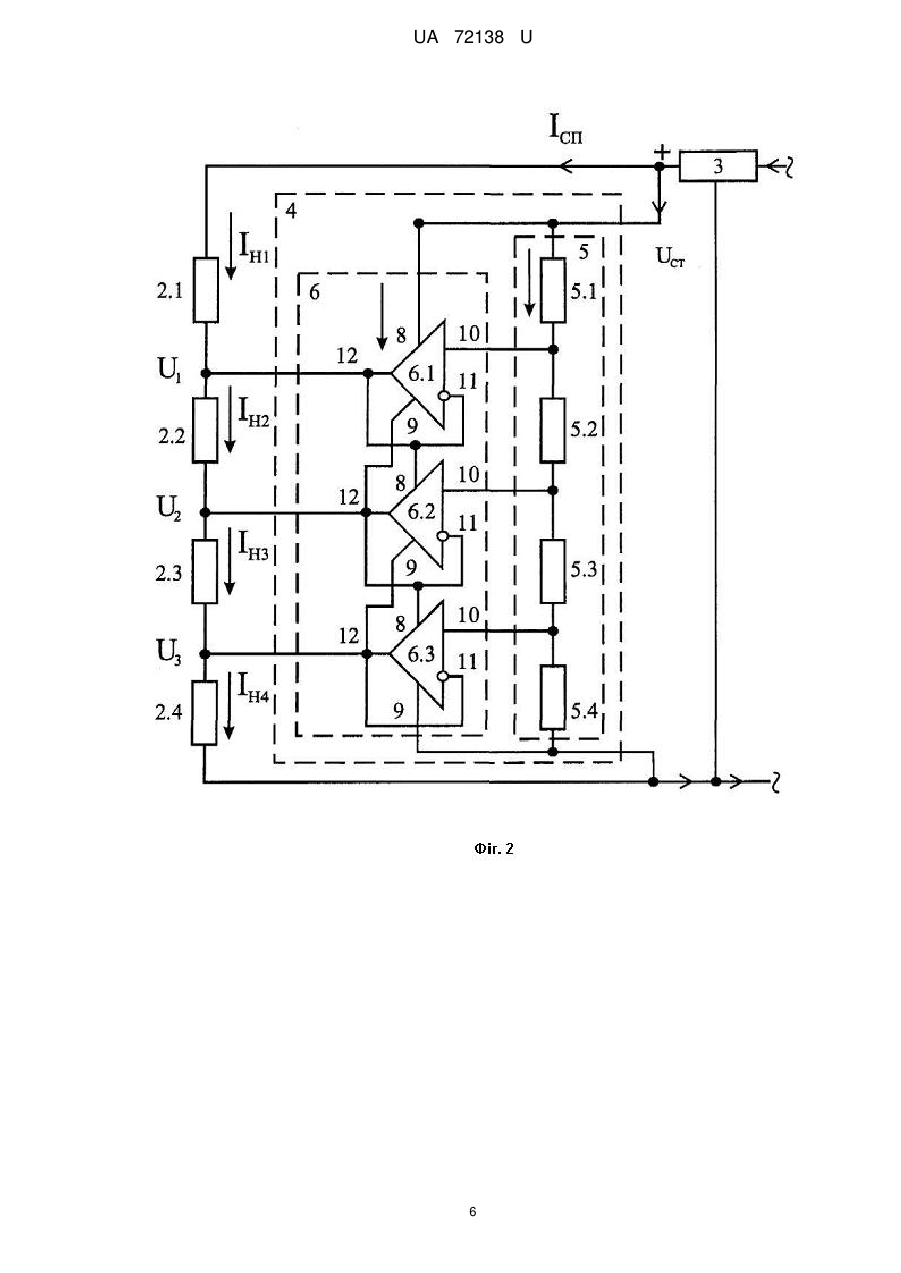

2. Датчик за п. 1, який відрізняється тим, що стабілізуючий пристрій включає резистивний подільник напруги з числом ланок, рівним числу функціональних елементів та/або їх груп і операційні підсилювачі, число яких дорівнює числу внутрішніх з'єднань резистивного подільника, при цьому операційні підсилювачі стабілізуючого пристрою внутрішніми виводами живлення підключені до виходів сусідніх операційних підсилювачів, при цьому зовнішні виводи живлення зовнішніх підсилювачів підключені до зовнішніх клем резистивного подільника, неінвертуючі входи операційних підсилювачів підключені до внутрішніх вузлів резистивного подільника, а інвертуючі входи - до виходів операційних підсилювачів, при цьому зовнішні клеми живлення операційних підсилювачів і резистивного подільника з'єднані з утворенням входу стабілізуючого пристрою, виходи операційних підсилювачів утворюють виходи стабілізуючого пристрою.
3. Датчик за п. 1, який відрізняється тим, що паралельно послідовній гілці, охоплюючи її всю або тільки частину, підключені функціональні елементи з напругою живлення, яка перевищує напруги живлення інших функціональних елементів.
4. Датчик за п. 1, який відрізняється тим, що регулятор струму датчика включають до складу гілки з функціональних елементів.
Текст

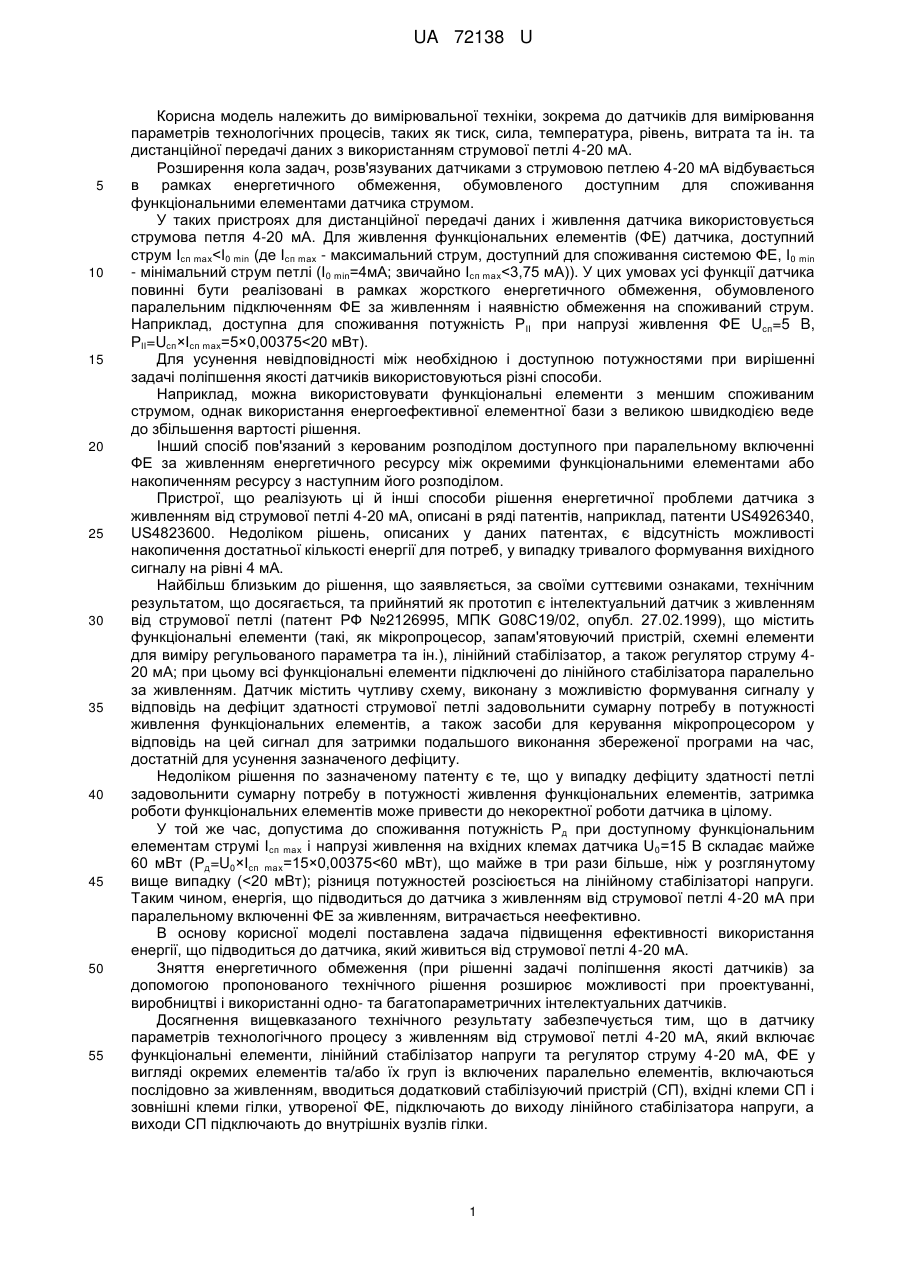

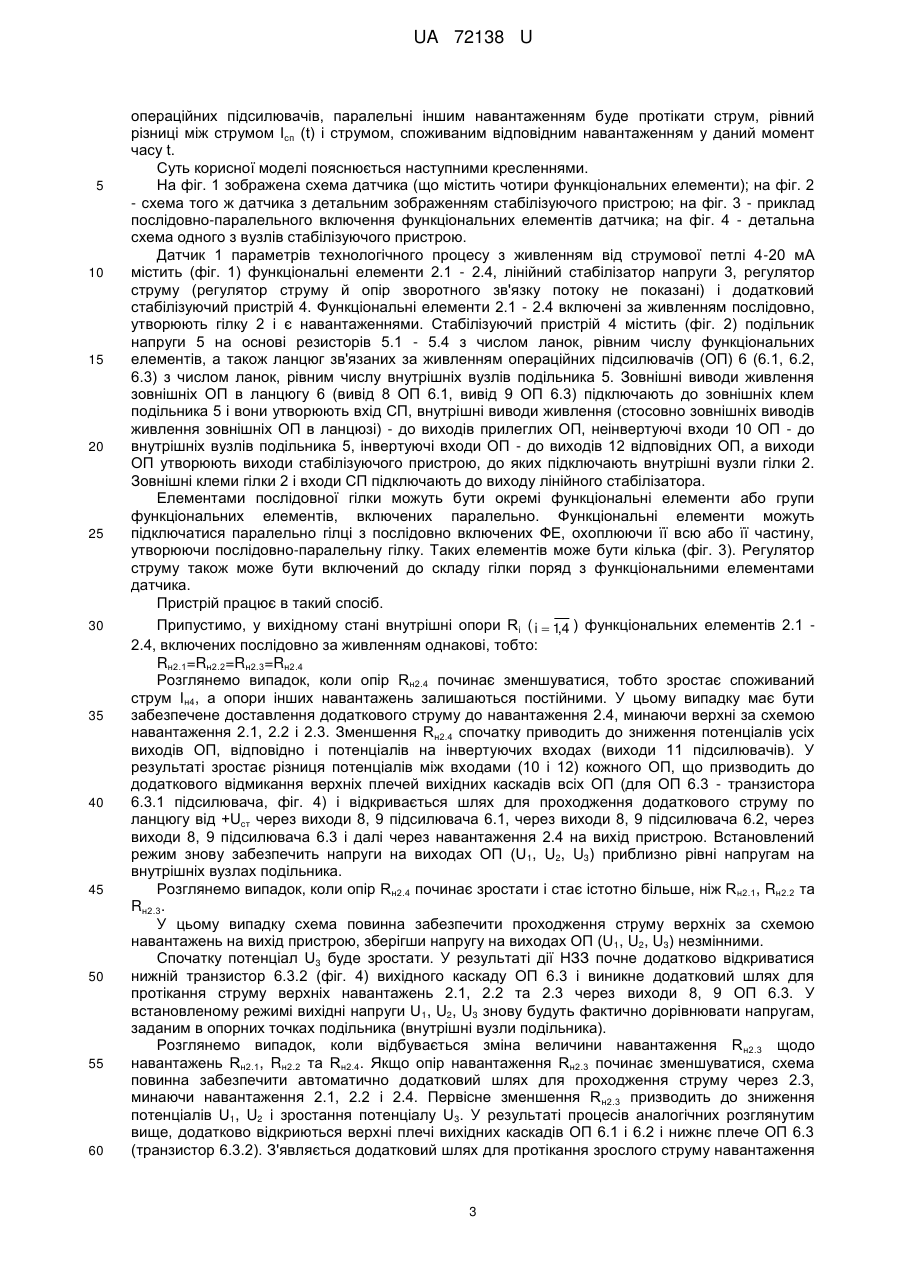

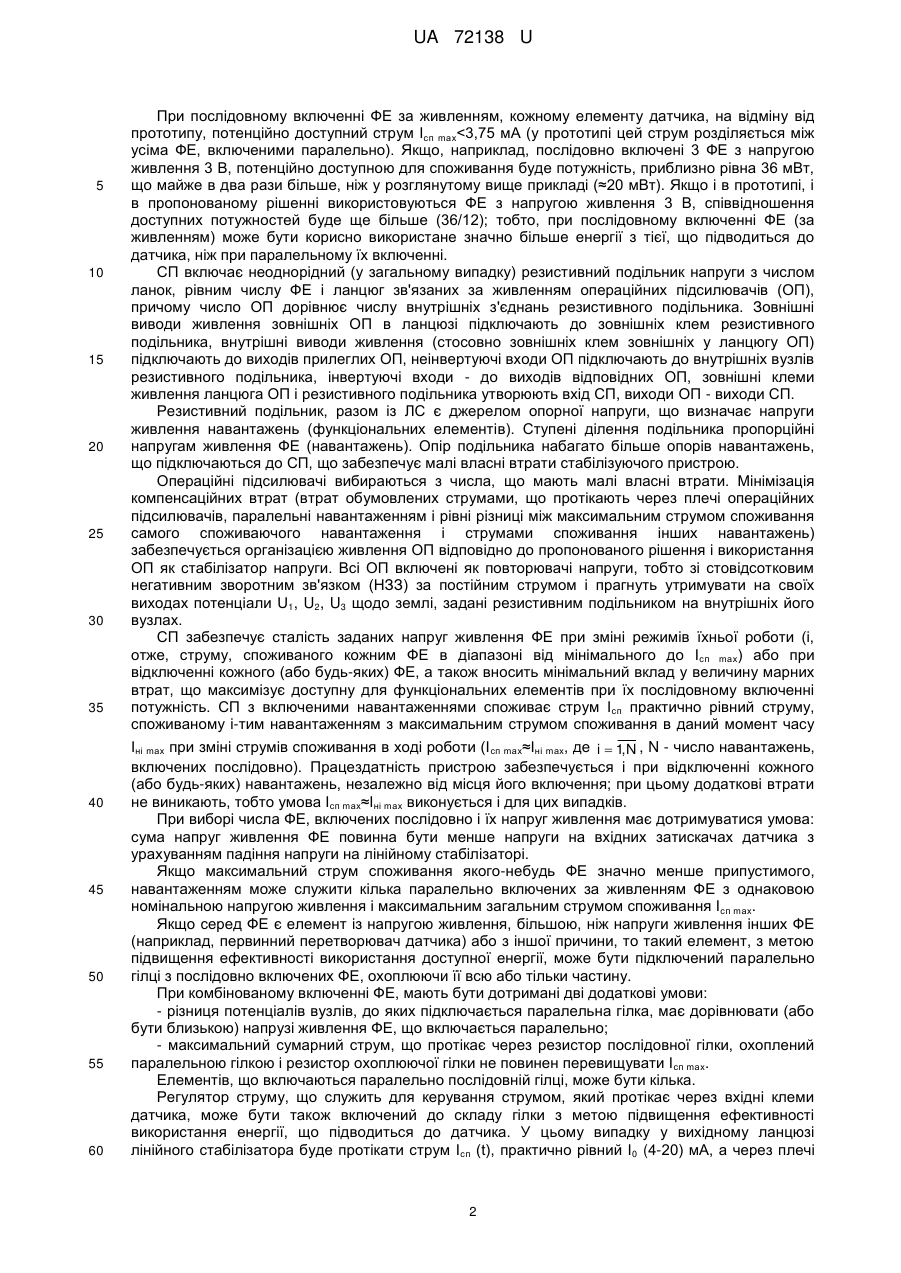

Реферат: Датчик параметрів технологічних процесів з живленням від струмової петлі 4-20 мА містить функціональні елементи, а також лінійний стабілізатор напруги і регулятор струму 4-20 мА. Функціональні елементи датчика та/або їх групи з включених паралельно елементів підключені за живленням послідовно, зовнішні клеми утвореної гілки підключені до виходу стабілізатора, введений додатковий стабілізуючий пристрій, вхідні клеми якого підключені до виходу стабілізатора, а виходи - до внутрішніх з'єднань гілки з функціональних елементів. UA 72138 U (54) ДАТЧИК ПАРАМЕТРІВ ТЕХНОЛОГІЧНИХ ПРОЦЕСІВ З ЖИВЛЕННЯМ ВІД СТРУМОВОЇ ПЕТЛІ 4-20 МА UA 72138 U UA 72138 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки, зокрема до датчиків для вимірювання параметрів технологічних процесів, таких як тиск, сила, температура, рівень, витрата та ін. та дистанційної передачі даних з використанням струмової петлі 4-20 мА. Розширення кола задач, розв'язуваних датчиками з струмовою петлею 4-20 мА відбувається в рамках енергетичного обмеження, обумовленого доступним для споживання функціональними елементами датчика струмом. У таких пристроях для дистанційної передачі даних і живлення датчика використовується струмова петля 4-20 мА. Для живлення функціональних елементів (ФЕ) датчика, доступний струм Ісп mах
ДивитисяДодаткова інформація
Назва патенту англійськоюSensor of technological process parameters with power supply from current loop of 4-20 ma
Автори англійськоюTitov Mykhailo Vasyliovych
Назва патенту російськоюДатчик параметров технологических процесов с питанием от токовой петли 4-20 ма
Автори російськоюТитов Михаил Васильевич
МПК / Мітки
МПК: G08C 19/00
Мітки: петлі, параметрів, датчик, технологічних, живленням, процесів, струмової
