Автоматична насосна станція

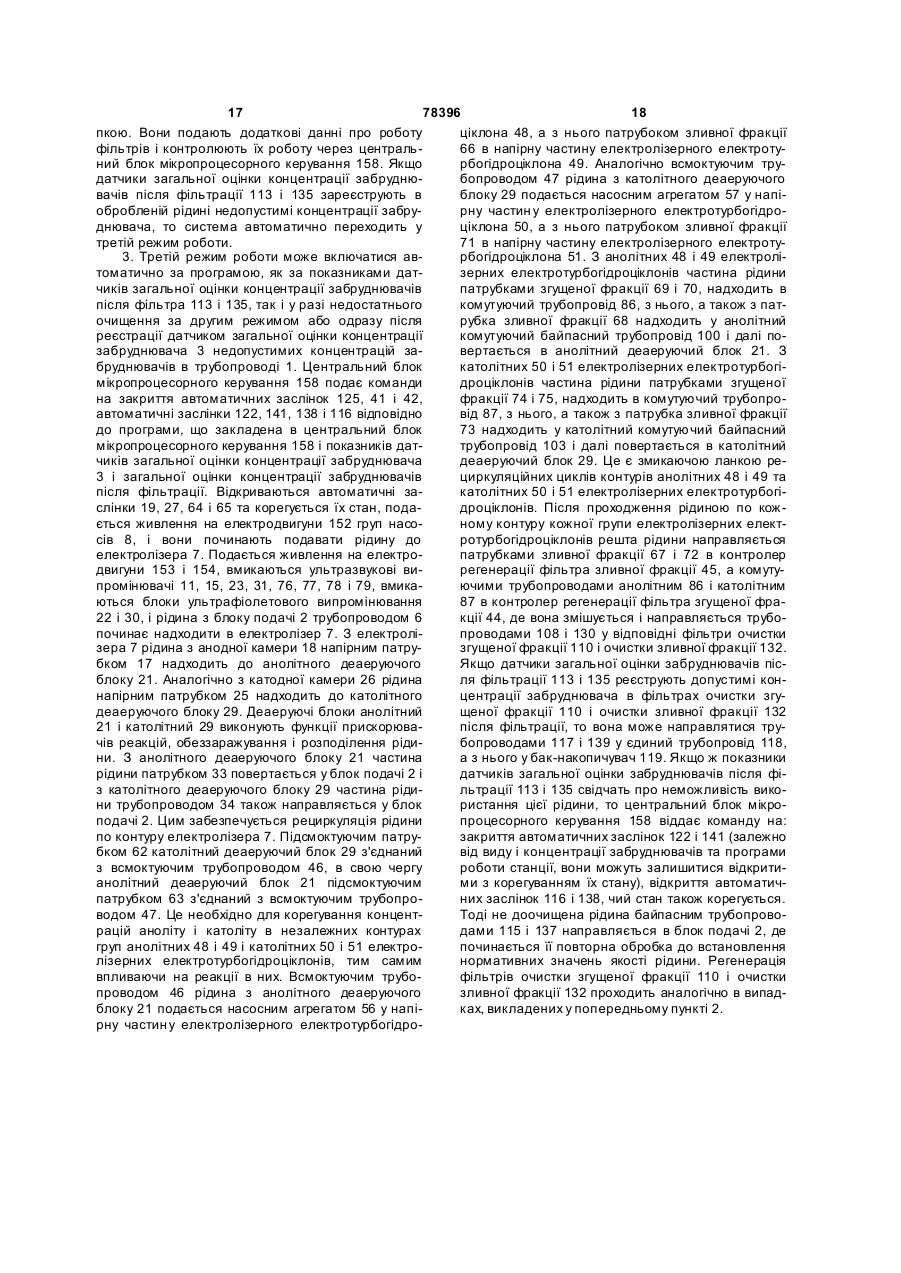

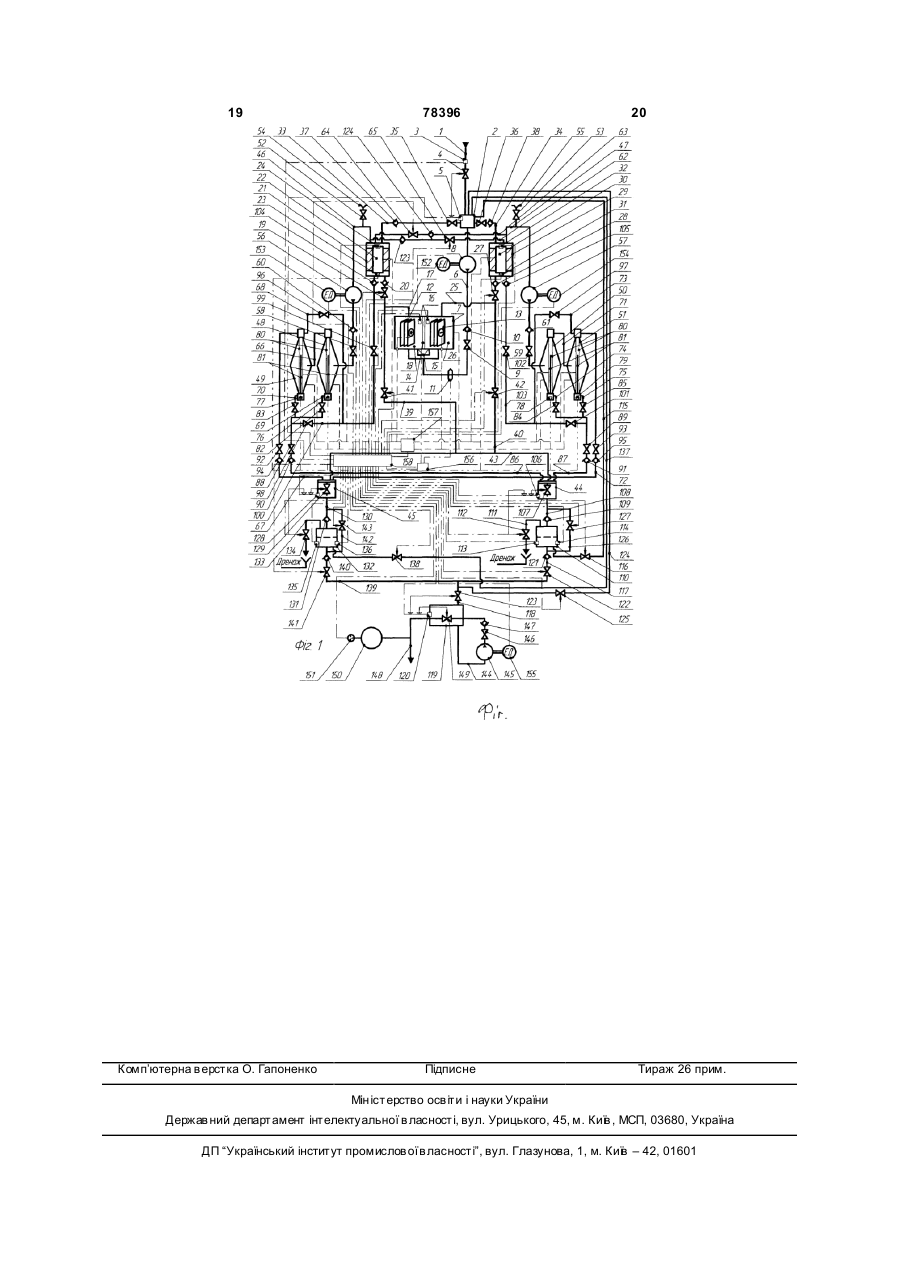

Автоматична насосна станція, яка містить трубопровід загальної подачі рідини, групи насосних агрегатів, групи електроприводів з блоками керування, а також трубопроводи із заслінками і зворотними клапанами, автоматичними заслінками та зворотними клапанами, всмоктувальні та напірні патрубки, байпасні трубопроводи, фільтри, водоповітряний резервуар з датчиком реле тиску, електротурбогідроциклони, сапун, електролізер з електродами і напівпроникними для іонів перегородками, що поділяють ванну електролізера на анодну та катодну зони, в електролізері розміщені електролітичні датчики, яка відрізняється тим, що вона містить три циркуляційні контури, при цьому трубопровід загальної подачі рідини на станцію приєднаний до блока подачі з датчиком рівня, має датчик загальної оцінки концентрації забруднювачів, дозуючу заслінку та зворотний клапан, до блока подачі приєднаний всмоктуючий тр убопровід подачі рідини на електролізер, всмоктувальний трубопровід обладнаний: насосним агрегатом, кожного з яких може бути по одному або по декілька, заслінкою, кожної з яких може бути по одній або по декілька, та зворотним клапаном, кожного з яких може бути по одному або по декілька, а також ультразвуковими кавітаційними випромінювачами, яких може бути один або декілька, крім цього в електролізері додатково встановлені ультразвукові випромінювачі, яких також може бути один або декілька, напірним патрубком з автоматичною заслінкою та зворотним клапаном, вихід анолітної камери електролізера приєднаний до анолітного деаеруючого блока, який містить один або декілька ультрафіолетових випромінювачів та один або декілька ультразвукових випромінювачів, а також датчик виміру інтенсивності ультрафіолетового випромінювання, напірним патрубком з автоматичною заслінкою та зворотним клапаном, вихід ка 2 (19) 1 3 78396 4 ротурбогідроциклонів розміщені циліндричні елекз боку зворотного клапана до католітного деаерутролізери, які містять один або декілька ультраючого блока, а з другого кінця - до католітного козвукових випромінювачів, що знаходяться в нижній мутуючого тр убопроводу, контролер регенерації частині електролізерних електротурбогідроциклофільтра згущеної фракції обладнаний дозуючою нів, аноди циліндричних електролізерів мають заслінкою і з'єднаний трубопроводом, що має звоотвори для протікання рідини, в них по центральротний клапан, з фільтром згущеної фракції, який ній осі розміщені катодні електроди, які також мамає датчик рівня і датчик оцінки концентрації зають отвори, з кожного першого анолітного і з кожбруднювачів після фільтрації і з'єднаний з дренаного першого католітного електролізерного жем трубопроводом з автоматичною заслінкою і з електротурбогідроциклона виходить патрубок злиблоком подачі байпасним трубопроводом з автовної фракції, який входить в напірну частину наматичною заслінкою, контролер регенерації фільступного анолітного і відповідно наступного католітра зливної фракції обладнаний дозуючою заслінтного електролізерних електротурбогідроциклонів, кою і з'єднаний трубопроводом, що має зворотний з кожного анолітного і з кожного католітного електклапан з фільтром очистки зливної фракції, що ролізерного електротурбогідроциклона виходять має датчик рівня і датчик оцінки концентрації запатрубки згущеної фракції з заслінками, які під'бруднювачів після фільтрації і з'єднаний з дренаєнані до анолітного і відповідно до католітного жем трубопроводом з автоматичною заслінкою і з комутуючи х тр убопроводів, кожен з яких має заблоком подачі байпасним трубопроводом, що має слінку та зворотний клапан, ці комутуючі тр убоавтоматичну заслінку, фільтр згущеної фракції проводи з'єднують відповідно патрубки виходу трубопроводом із зворотним клапаном і автоматизгущеної фракції з анолітних і з католітних електчною заслінкою і фільтр зливної фракції трубопроролізерних електротурбогідроциклонів і під'єднані водом із зворотним клапаном і автоматичною заз боку зворотного клапана до контролера регенеслінкою єдиним трубопроводом з дозуючою рації фільтра згущеної фракції, з останнього анозаслінкою з'єднані з баком-накопичувачем, який літного і з останнього католітного електролізерних обладнаний датчиком рівня, до єдиного трубопроелектротурбогідроциклонів виходять по два патводу перед автоматичною заслінкою під'єднаний рубки зливної фракції, причому один патрубок байпасний трубопровід з автоматичною заслінкою, зливної фракції з останнього анолітного електроліякий другим кінцем з'єднаний з блоком подачі, зерного електротурбогідроциклона обладнаний вихід бака-накопичувача з'єднаний із всмоктувазаслінкою і зворотним клапаном і під'єднаний до льним трубопроводом, що обладнаний: насосним контролера регенерації фільтра зливної фракції, а агрегатом, кожного з яких може бути по одному другий патрубок зливної фракції з останнього аноабо по декілька, заслінкою, яких може бути одна літного електролізерного електротурбогідроциклоабо декілька, та зворотним клапаном, кожного з на обладнаний заслінкою та під'єднаний між двояких може бути по одному або по декілька, до ма заслінками до анолітного комутуючого всмоктуючого трубопроводу бака-накопичувача байпасного трубопроводу, який має також зворотприєднана напірна магістраль, яка проходить чений клапан, і приєднаний з боку зворотного клапарез бак-накопичувач, на напірній магістралі встана до анолітного деаеруючого блока, а з другого новлено дозуючу заслінку видачі рідини та водокінця - до анолітного комутуючого тр убопроводу, повітряний резервуар з датчиком реле тиску, всі відповідно один патрубок зливної фракції з остандатчики, автоматичні заслінки, електродвигуни, нього католітного електролізерного електротурбоультразвуковий генератор і блок живлення з'єднагідроциклона обладнаний заслінкою та зворотним ні шинами керування з центральним блоком мікклапаном і під'єднаний до контролера регенерації ропроцесорного керування, всі ультразвукові вифільтра зливної фракції, а другий патрубок зливпромінювачі під'єднані до ультразвукового ної фракції з останнього католітного електролізергенератора, корпуси електролізерних електротурного електротурбогідроциклона обладнаний заслібогідроциклонів, електроди електролізерних елекнкою і під'єднаний між двома заслінками до тротурбогідроциклонів, електроди електролізера і католітного комутуючо го байпасного трубопровоультрафіолетові випромінювачі приєднані силовиду, який має також зворотний клапан, і приєднаний ми кабелями до блока живлення. Винахід відноситься до машинобудування, зокрема, до конструкції автоматичних насосних станцій, які призначені діяти як системи оборотного водозабезпечення виробничих процесів, а також як системи підготовки води питної якості. Відома установка для очищення та знезараження водних середовищ [патент RU МПК 7 C02F9/12, №2170713], яка містить циркуляційний контур, що складається із струмної помпи з ежектором і камери кавітації циркуляційного контуру. Установка обладнана пристроєм для одержання електроактивованої води з камерами аноліту і ка толіту, а також камерами кавітації аноліту і католіту, які містять по одному або декілька ультразвукових і ультрафіолетови х випромінювачів. Відома установка не дозволяє гарантовано незалежно від якості води у джерелі одержувати воду із заданими властивостями. Це обмежує галузь застосування відомої установки. Найбільш близькою за технічною суттю пристрою, що заявляється є вибрана за прототип автоматична насосна станція [патент UA МПК 7 C02F9/12, №22010А], яка складається із зв'язаних між собою загальною напірною магістраллю насо 5 78396 6 сних агрегатів зі зворотними клапанами, заслінок, ча і корегувати те хнологічний процес водоочищувсмоктуючих патр убків та електроприводів з бловання. Система не має можливості незалежно ками управління, що мають ланцюги живлення, в автоматично регулювати концентрації, продуктиводин з яких ввімкнено датчик струму навантаженність головних чинників впливу на забруднювачі, а ня і реле тиску водоповітряного резервуару, електакож немає незалежних впливів один на одного в тролітичної ванни з перегородками, які розділяють циклах електролізера і електротурбогідроциклонів. її на анодні та катодні зони, електроди, що обладВ основному це пов'язано з тим, що вся рідина з нані перетворювачем сигналу, який з'єднаний з електротурбогідроциклонів у режимі обробки, зміблоками управління електроприводами; в ванні шуючись, направляється до електролітичної ванвстановлено електролітичний датчик з вторинним ни, а також значно знижена продуктивність рецирприладом, що з'єднаний з перетворювачем сигнакуляції групи електротурбогідроциклонів внаслідок лу, а на напірній магістралі встановлена заслінка з безпосереднього проходження рідини з електроелектроприводом і з'єднаними до неї з обох боків турбогідроциклонів до електролізера через фільтр. від заслінки байпасним трубопроводом з кранами, В основу винаходу поставлена задача вдоскощо мають електроприводи, і фільтром очистки. налення конструкції автоматичної насосної станції Кожний напірний патрубок насосів на ділянці між шляхом зміни циркуляційної структури автоматичзаслінками з електроприводом з'єднаний з вхідниної насосної станції, що забезпечує поліпшення ми патрубками блоку електротурбогідроциклонів, показників вихідної рідини з дотримуванням норзливні патрубки яких через зворотні клапани з'єдмативних значень якості води в умовах очистки нані з фільтром очистки зливної води, а патрубки розчинів з джерел традиційного та нетрадиційного згущеної фракції аналогічно через зворотні клапаводокористування забруднених найбільш поширени з'єднані з фільтром очистки згущеної фракції ними шкідливими речовинами, навіть у надзвипотоку, при цьому вихідний патрубок фільтра очичайних ситуаціях. стки зливної води за допомогою двох заслінок з Поставлена задача вирішується тим, що автоелектроприводами з'єднаний з байпасним трубоматична насосна станція, яка містить трубопровід проводом і через узгоджуючий гідравлічний опір з загальної подачі рідини, групи насосних агрегатів, анодними зонами електролітичної ванни; вихідний групи електроприводів з блоками управління, а патрубок фільтра очистки згущеної фракції потоку також трубопроводи із заслінками, автоматичними аналогічно за допомогою двох заслінок з електрозаслінками та зворотними клапанами, всмоктуючі приводом з'єднаний з байпасним трубопроводом і та напірні патрубки, байпасні трубопроводи, фільчерез другий узгоджуючий гідравлічний опір з катри, водоповітряний резервуар з датчиком реле тодними зонами електролітичної ванни, додатково тиску, електротурбогідроциклони, сапун, електрообладнаної одним деаеруючим пристроєм, який лізер з електродами і напівпроникними для іонів додатково зв'язаний трубопроводом з першим і перегородками, що поділяють ванну електролізера другим узгоджувальним гідравлічним опором. Крім на анодну та катодну зони, в електролізері розмітого, корпуси електротурбогідроциклонів з'єднані з щені електролітичні датчики, згідно з винаходом, електродами катодних зон ванни, а електроди вона містить три циркуляційні контури, при цьому анодних зон ванни з'єднані з електродами, що трубопровід загальної подачі рідини на станцію установлені у вихідних патрубках електротурбогіприєднаний до блоку подачі з датчиком рівня, має дроциклонів, при цьому в кожній анодній і катодній датчик загальної оцінки концентрації забруднювазонах електролітичної ванни та на ділянці входу чів, дозуючу заслінку та зворотний клапан, до бловихідних патрубків фільтра очистки зливної води і ку подачі приєднаний всмоктуючий тр убопровід фільтра очистки згущеної фракції додатково встаподачі рідини на електролізер. Всмоктуючий труновлені електролітичні датчики, що з'єднані через бопровід обладнаний: насосним агрегатом, кожновторинний пристрій з блоками управління електго з яких може бути по одному або по декілька, роприводів заслінок вихідних патрубків фільтрів заслінкою, кожного з яких може бути по одному очистки відповідно до зливної води, згущеної фраабо по декілька, та зворотним клапаном, кожного з кції потоку і заслінок напірних патрубків насосів, а яких може бути по одному або по декілька, а також через перетворювач сигналу електродів - з ланцюультразвуковими кавітаційними випромінювачами, гами живлення блоків управління електропривояких може бути один або декілька, крім цього в дами насосних агрегатів. електролізері додатково встановлені ультразвукоНедоліками прототипу є можливість роботи ві випромінювачі, яких також може бути один або тільки в двох режимах, що не дозволяє системі декілька. Напірним патрубком з автоматичною гнучко реагувати на періодичні зміни в якості вхідзаслінкою та зворотним клапаном вихід анолітної ної рідини. На першому режимі, коли в рідині даткамери електролізера приєднаний до анолітного чиками не зафіксовані встановлені критичні концедеаеруючого блоку, який містить один або декільнтрації забруднювачів, система переходить у ка ультрафіолетових випромінювачів та один або прямоточний режим роботи без дії на рідину. При декілька ультразвукових випромінювачів, а також другому режимі, коли датчиками фіксується встадатчик виміру інтенсивності ультрафіолетового новлена критична концентрація забруднювача, випромінювання. Напірним патрубком з автоматисистема переходить у режим використання в почною заслінкою та зворотним клапаном вихід кавній мірі всіх передбачених методів впливу на затолітної камери електролізера приєднаний до кабруднювачі, змінюючи тільки свою загальну продутолітного деаеруючого блоку, який містить один ктивність. або декілька ультрафіолетових випромінювачів та Головним недоліком є відсутність спроможноодин або декілька ультразвукових випромінювачів сті цілеспрямовано реагувати на вид забруднюваі датчик виміру інтенсивності ультрафіолетового 7 78396 8 випромінювання. Напірний патрубок подачі рідини нього католітного електролізерних електротурбогіна анолітний деаєруючий блок з'єднаний перед дроциклонів виходять по два патрубки зливної автоматичною заслінкою з трубопроводом з автофракції, причому один патрубок зливної фракції з матичною заслінкою, що приєднаний до комутуюостаннього анолітного електролізерного електрочого трубопроводу контролерів, який одним кінцем турбогідроціклона обладнаний заслінкою і зворотвходить до контролера регенерації фільтра згущеним клапаном і під'єднаний до контролера регененої фракції, а другим кінцем входить до контролерації фільтра зливної фракції, а другий патрубок ра регенерації фільтра зливної фракції. Напірний зливної фракції з останнього анолітного електроліпатрубок подачі рідини на католітний деаеруючий зерного електротурбогідроціклона обладнаний блок з'єднаний перед автоматичною заслінкою з заслінкою та під'єднаний між двома заслінками до трубопроводом з автоматичною заслінкою, який анолітного комутуючого байпасного трубопроводу, приєднаний до комутуючого тр убопроводу контроякий має також зворотний клапан, і приєднаний з лерів, що одним кінцем входить до контролера боку зворотного клапана до анолітного деаеруюрегенерації фільтра зливної фракції, а другим кінчого блоку, а з другого кінця - до анолітного комуцем входить до контролера регенерації фільтра туючого трубопроводу, відповідно один патрубок згущеної фракції, контролер регенерації фільтра зливної фракції з останнього католітного електрозгущеної фракції і контролер регенерації фільтра лізерного електротурбогідроціклона обладнаний зливної фракції обладнані датчиками гідравлічного заслінкою та зворотним клапаном і під'єднаний до опору. З виходу анолітного і з виходу католітного контролера регенерації фільтра зливної фракції, а деаеруючих блоків виходять патрубки звороту другий патрубок зливної фракції з останнього карідини до блоку подачі, кожен з яких має заслінку і толітного електролізерного електротурбогідроцікзворотний клапан. З виходу анолітного і з виходу лона обладнаний заслінкою і під'єднаний між двокатолітного деаеруючих блоків виходять всмоктума заслінками до католітного комутуючого ючі трубопроводи подачі рідини на вхід анолітних і байпасного трубопроводу, який має також зворотвідповідно на вхід католітних електролізерних елений клапан, і приєднаний з боку зворотного клапактротурбогідроциклонів, яких може бути один або на до католітного деаеруючого блоку, а з другого декілька. Кожен із цих всмоктуючих тр убопроводів кінця - до католітного комутуючого тр убопроводу. обладнаний насосним агрегатом, кожного з яких Контролер регенерації фільтра згущеної фракції може бути по одному або по декілька, заслінкою, обладнаний дозуючою заслінкою і з'єднаний труяка може бути одна або декілька та зворотним бопроводом, що має зворотний клапан, з фільтром клапаном, кожного з яких може бути по одному згущеної фракції, який має датчик рівня і датчик або по декілька, та сапунами з заслінками. Перед оцінки концентрації забруднювачів після фільтразаслінками сапунів під'єднані підсмоктуючі патрубції і з'єднаний з дренажем трубопроводом з автоки з автоматичними заслінками, причому всмоктуматичною заслінкою і з блоком подачі байпасним ючий патрубок подачі рідини до анолітних електтрубопроводом з автоматичною заслінкою, контролізерних електротурбогідроциклонів з'єднаний з ролер регенерації фільтра зливної фракції обладпідсмоктуючим патрубком католітного деаеруючонаний дозуючою заслінкою і з'єднаний трубопрого блоку, а всмоктуючий патрубок подачі рідини до водом, що має зворотний клапан з фільтром католітних електролізерних електротурбогідроцикочистки зливної фракції, що має датчик рівня і далонів з'єднаний з підсмоктуючим патрубком анолітчик оцінки концентрації забруднювачів після фітного деаеруючого блоку. По центральній вісі елельтрації і з'єднаний з дренажем трубопроводом з ктролізерних електротурбогідроциклонів розміщені автоматичною заслінкою і з блоком подачі байпасциліндричні електролізери, які містять один або ним трубопроводом, що має автоматичну заслінку, декілька ультразвукових випромінювачів, що знафільтр згущеної фракції трубопроводом із зворотходяться в нижній частині електролізерних електним клапаном і автоматичною заслінкою і фільтр ротурбогідроціклонів, аноди циліндричних електзливної фракції трубопроводом із зворотним кларолізерів мають отвори для протоку рідини, в них паном і автоматичною заслінкою єдиним трубопо центральній вісі розміщені катодні електроди, проводом з дозуючою заслінкою з'єднані з бакомякі також мають отвори. З кожного першого анолінакопичувачем, який обладнаний датчиком рівня, тного і з кожного першого католітного електролізедо єдиного трубопроводу перед автоматичною рного електротурбогідроціклона виходить патрузаслінкою під'єднаний байпасний трубопровід з бок зливної фракції, який входить в напірну автоматичною заслінкою, який другим кінцем з'єдчастину наступного анолітного і відповідно наступнаний з блоком подачі, вихід бака-накопичувача ного католітного електролізерних електротурбогідз'єднаний із всмоктуючим трубопроводом, що оброциклонів. З кожного анолітного і з кожного католаднаний: насосним агрегатом, кожного з яких літного електролізерного може бути по одному або по декілька, заслінкою, електротурбогідроціклона виходять патрубки згуяких може бути одна або декілька та зворотним щеної фракції з заслінками, які під'єнані до анолітклапаном, кожного з яких може бути по одному ного і відповідно до католітного комутуючи х тр убоабо по декілька, до всмоктуючого тр убопроводу проводів, кожен з яких має заслінку та зворотний бака-накопичувача приєднана напірна магістраль, клапан. Ці комутуючі тр убопроводи з'єднують відяка проходить через бак-накопичувач, на напірній повідно патрубки виходу згущеної фракції з анолімагістралі встановлено дозуючу заслінку видачі тних і з католітних електролізерних електротурборідини та водоповітряний резервуар з датчиком гідроциклонів і під'єднані з боку зворотного реле тиску. Всі датчики, автоматичні заслінки, елеклапана до контролера регенерації фільтра згуктродвигуни, ультразвуковий генератор і блок жищеної фракції. З останнього анолітного і з останвлення з'єднані шинами керування з центральним 9 78396 10 блоком мікропроцесорного керування, всі ультрапроходять в них, а поєднання з дією ультрафіолезвукові випромінювачі під'єднані до ультразвуковотових випромінювачів приводить до виникнення го генератора, корпуси електролізерних електрокороткоживучи х парогазових кавернів (пузирчиків), турбогідроциклонів, електроди електролізерних які з'я вляються під час зниження тиску в рідині і електротурбогідроциклонів, електроди електролізхлопуються при різкому збільшенні тиску під дією зера і ультрафіолетові випромінювачі приєднані ультразвука. Враховуючи, що швидкість зхлопусиловими кабелями до блока живлення. вання дуже висока, в периметрі каверни виникає Для оптимізації роботи автоматичної насосної екстремальна температура і тиск, що приводить станції, підвищення ефективності її дії на різні задо знищення патогенної мікрофлори та появи акбруднювачі, система поділяється на три керованотивних радикалів. Каверни виникають в об'ємі казалежних рециркуляційних контури, а при великих мер з ультрафіолетовим випромінюванням на неконцентраціях забруднювачів для гарантованого однорідностях, якими можуть слугува ти спори виходу з автоматичної насосної станції рідини відгрибків і бактерій, що при зхлопуванні слугують повідної якості після її обробки в перших трьох центром своєрідної мішені. реціркуляційних контурах та фільтрації, провоГоловним завданням електролізерних електдиться ще один цикл обробки по всім контурам, ротурбогідроциклонів є активація утворення з розтобто проводиться четвертий загальний цикл обчинної форми забруднювача його нерозчинної робки води. форми, це досягається завдяки використанню реВикористання датчиків загальної оцінки концециркуляційного комплексу реакторів електролізернтрації забруднювачів на вході і виході автоматичних електротурбогідроциклонів, які забезпечують в ної насосної станції водопідготовки дозволяє гарапотоці надлишок „енергії реакції" і максимально нтовано контролювати параметри роботи системи можливу в ци х умовах швидкість реакцій утворені гнучко впливати на технологічний процес очиня нерозчинної форми забруднювача. щення рідини, що дозволяє при зміні ступеня заВикористання електролізерних електротурбобруднення переходити на другий або третій режигідроциклнів посилює катодне відновлення іонів ми роботи автоматичної насосної станції тяжких металів, флотаційне виділення зважених водопідготовки. речовин, гідроксидів тяжких металів, заліза та Для забезпечення чотирьохциклового процесу анодне окислення, яке забезпечує знезараження очищення рідини у трьохконтурній рециркуляційній мікроорганізмів та деструкцію органічних сполук, структурі автоматичної насосної станції в її гідравкаталітичне розкладання сполук активного хлору. лічну схему вводиться блок подачі, який служить Одночасно з перерахованими вище в електролізекомутуючим блоком розв'язки контурів гідравлічної рних електротурбогідроциклонах проходить анодсхеми. Він утворює через електролізер та анолітне електролітичне та електрокатолітичне окисленний і католітний деаеруючі блоки рециркуляційний ня з одночасним електроміграційним видаленням контур -електролізера, при цьому процес очищенчастини катіонів, обробка води в вихровій камері ня рідини проходить через розділений анолітний і електролізерного електротурбогідроциклона і в католітний цикл електролізера, що дозволяє підкатолітичному реакторі, катодне електролітичне та вищити його продуктивність. Цей рециркуляційний електрокатолітичне відновлення з одночасним контур є початковим чинником впливу на рідину, видаленням частини аніонів в другому електрохійого головна мета - це знезараження води і утвомічному реакторі, а цей комплекс впливу на прорення аноліту та католіту, при цьому розділяючи їх цес очищення рідини призводить до збільшення на два окремих потоки. Він може в автоматичному хімічних сполук, що утворилися, та частинок і згурежимі корегувати свою продуктивність і пропорщенню потоку. ційне співвідношення аноліту та католіту, завдяки Введення ультразвукових випромінювачів в використанню автоматичних заслінок, що встаноелектролізерні електротурбогідроциклони, також влені на напірних патрубках, які приєднані на виактивує фазові переходи, і дозволяє запобігти паході з анолітної і католітної камер електролізера, сивації електродів. Процес очищення рідини, який що дозволяє гнучко реагувати на зміну виду завідбувається в електролізерних електротурбогідбруднювача. роциклонах у двох незалежних один від одного Введення ультразвукових випромінювачів у потоках контура системи, значно підвищує ефеквсмоктуючий трубопровід перед електролізером тивність впливу головних незалежних чинників на дозволяє активувати фазові переходи дисперсних забруднювачі рідини, при цьому не знижуючи просистем рідини на початковому етапі впливу на неї, дуктивність циклу. Кожна з двох незалежних параі зруйнувати в ній частину мікроорганізмів. лельних схем рециркуляційного контура з циклами Введення ультразвукових випромінювачів в очищення рідини у анолітних та католітних електелектролізер дозволяє запобігти пасивації його ролізерних електротурбогідроциклонах має свою електродів, яка зменшує продуктивність їх роботи автоматично кореговану продуктивність, а також, та з часом призводить до повної втрати їх робочопри потребі, може безпосередньо впливати одна го стану. на одну завдяки підсмоктуючим патрубкам з автоВведення в структуру анолітного і католітного матичними заслінками, що дозволяє, при потребі, деаеруючих блоків дозволяє розділеному голонезалежно, дозовано, вводити свій основний реавному потоку рідини проходити два незалежні, гент в необхідній кількості в протилежну схему паралельні рециркуляційні контури - цикли анолітконтура без зміни продуктивності в кожній схемі них і католітних електролізерних електротурбогідконтура. Це дозволяє одночасно і ефективно весроциклонів. Введення ультразвукових випромінюти обробку декількох забруднювачів. вачів в деаеруючі блоки активує реакції, які Введення в автоматичну насосну станцію кон 11 78396 12 тролера регенерації згущеної фракції і контролера ним кінцем входить до контролера регенерації регенерації зливної фракції, кожен з яких обладфільтра згущеної фракції 44, а другим до контронаний дозуючою заслінкою і датчиком гідравлічнолера регенерації фільтра зливної фракції 45. На го опору, дозволяє використати двофільтраційну виході анолітного 21 і виході католітного 29 деаесхему очистки, що значно підвищує якість очистки і руючи х блоків відповідно приєднані всмоктуючі дозволяє на належному рівні контролювати роботу трубопроводи відповідно 46 і 47 подачі рідини на фільтра очистки згущеної фракції і фільтра очистгрупи анолітних 48, 49 і відповідно на групи католіки зливної фракції, а доповнення автоматичної тних 50, 51 електролізерних електротурбогідроцікнасосної станції баком-накопичувачем дозволило лонів. На всмоктуючих тр убопроводах 46, 47 відробити регенерацію фільтра без зупинки її роботи, повідно встановлено заслінки сапунів 52 і 53, і а також дозволило перейти на більш раціональний відповідно сапуни 54 і 55, насосні агрегати 56 і 57 з та економний режим роботи. заслінками відповідно 58 і 59 і зворотними клапаНа Фіг. зображено гідравлічну та електричну нами відповідно 60 і 61. До всмоктуючих тр убосхеми автоматичної насосної станції. На даних проводів 46 і 47 перед заслінками сапунів 52 і 53 схемах використані наступні позначення: відповідно під'єднані підсмоктуючі патрубки 62 і 63 з автоматичними заслінками відповідно 65 і 64. Підсмоктуючий патрубок 62 входить у католітний 29 деаеруючий блок, а підсмоктуючий патрубок 63 входить у анолітний 21 деаеруючий блок. Всмоктуючі тр убопроводи 46 і 47 відповідно приєднані до напірних частин перших з гр упи анолітних 48, 49 і відповідно католітних 50, 51 електролізерних електротурбогідроціклонів. З групи анолітних 48 і 49 електролізерних електротурбогідроціклонів виходять патрубки зливної фракції 66, 67 і 68 і патрубки згущеної фракції відповідно 69 і 70. З Автоматична насосна станція містить трубогрупи католітних 50 і 51 електролізерних електропровід 1 загальної подачі рідини на станцію, що турбогідроціклонів виходять патрубки зливної приєднаний до блоку подачі 2, і має датчик загафракції 71, 72 і 73, а також патрубки згущеної льної оцінки концентрації забруднювачів 3 та дофракції відповідно 74 і 75. У нижній частині електзуючу заслінку 4 загальної подачі рідини. Блок ролізерних електротурбогідроціклонів 48, 49, 50 і подачі 2 має датчик рівня 5. До блоку подачі 2 51 розміщені ультразвукові випромінювачі відповіприєднаний всмоктуючий трубопровід 6 подачі дно 76, 77, 78 і 79, а по вертикальній центральній рідини на електролізер 7, який має насосний агревісі електролізерних електротурбогідроціклонів 48, гат 8 з заслінкою 9 і зворотними клапаном 10 та 49, 50 і 51 розміщені циліндричні електролізери, блок ультразвукових випромінювачів 11. В електпричому їх аноди 80 мають розміщені в середині ролізері 7 встановлено електроди: аноди 12 і какатодні електроди 81. У групі анолітних 48 і 49 тоди 13, що розділяються напівпроникними для електролізерних електротурбогідроціклонів патруіонів перегородками 14. Електролізер 7 обладнабок зливної фракції 66 з першого 48 електролізерний блоком ультразвукових випромінювачів 15 і ного електротурбогідроціклона входить у напірну має електролітичні датчики 16. Напірний патрубок частину наступного 49 електролізерного електро17, що приєднаний на виході анолітної камери 18 турбогідроціклона. У групі католітних 50 і 51 електелектролізера 7, на якому встановлена автоматиролізерних електротурбогідроціклонів патрубок чна заслінка 19 і зворотний клапан 20, приєднаний зливної фракції 71 з першого 50 електролізерного до анолітного деаеруючого блоку 21. Анолітний електротурбогідроціклона входить у напірну часдеаеруючий блок 21 має блоки ультрафіолетового тину наступного 51 електролізерного електротурвипромінювання 22, ультразвукового випромінюбогідроціклона. З кожного анолітного 48 і 49 елеквання 23 та датчик виміру інтенсивності ультрафітролізерних електротурбогідроціклонів патрубки олетового випромінювання 24. Напірний патрубок згущеної фракції 69 і 70 з заслінками відповідно 82 25, що приєднаний на виході католітної камери 26 і 83 під'єднані до анолітного комутуючого тр убоелектролізера 7, на якому встановлена автоматипроводу 86, який має заслінку 88 та зворотний чна заслінка 27 і зворотний клапан 28, приєднаний клапан 90, і відповідно з кожного католітного 50 і до католітного деаруючого блоку 29. Католітний 51 електролізерного електротурбогідроциклона деаеруючий блок 29 має блоки ультрафіолетового патрубки згущеної фракції відповідно 74 і 75 з завипромінювання 30 та ультразвукового випроміслінками відповідно 84 і 85, під'єднані до католітнювання 31 і датчик виміру інтенсивності ультраного комутуючого тр убопроводу 87, який має зафіолетового випромінювання 32. З анолітного 21 і слінку 89, та зворотний клапан 91. Комутуючі католітного 29 деаеруючих блоків ви ходять під'єдтрубопроводи 86 і 87 під'єднані до контролера нані до блоку подачі 2 патрубки відповідно 33 і 34 регенерації фільтра згущеної фракції 44. Патрубки звороту рідини з заслінками відповідно 35 і 36 і зливної фракції по аноліту 67 і по католіту 72 з зворотними клапанами відповідно 37 і 38. Перед заслінками відповідно 92 і 93 і зворотними клапаавтоматичними заслінками 19, 27 напірних патрубнами відповідно 94 і 95, під'єднані до контролера ків 17, 25 подачі рідини на анолітний 21 і католітрегенерації фільтра зливної фракції 45. Патрубки ний 29 деаеруючі блоки відповідно приєднані до зливної фракції по аноліту 68 і по католіту 73 з комутуючого тр убопроводу контролерів 43 трубозаслінками відповідно 96 і 97 під'єднані між двома проводами 39 і 40 з автоматичними заслінками 41 заслінками 98 і 99 до анолітного комутуючого байі 42, комутуючий тр убопровід контролерів 43 од 13 78396 14 пасного трубопроводу 100 і відповідно між двома ний агрегат 145 із заслінкою 146 та зворотним заслінками 101 і 102 до католітного комутуючого клапанам 147, до яких приєднана напірна магістбайпасного трубопроводу 103, які мають зворотні раль 148. На напірній магістралі 148 встановлено клапани відповідно 104 і 105, комутуючі байпасні дозуючу заслінку 149 видачі рідини та водоповіттрубопроводи анолітний 100 і католітний 103 з ряний резервуар 150 з датчиком реле тиску 151. боку зворотних клапанів 104 і 105 приєднані відпоВсі датчики, автоматичні заслінки, електродвигуни відно до анолітного 21 і до католітного 29 деаеру152-155, ультразвуковий генератор 156 і блок жиючих блоків, а іншим кінцем вони під'єднані до влення 157 з'єднані шинами керування з центравідповідно анолітного 86 і до католітного 87 комульним блоком мікропроцесорного керування 158. туючих тр убопроводів перед найближчими до конВсі блоки ультразвукових випромінювачів 11, 15, тролера регенерації фільтра згущеної фракції 44 23, 31, 76, 77, 78 і 79 під'єднані до ультразвукового заслінками 88 і 89 відповідно. Контролер регенегенератора 156. Корпуси всі х електролізерних рації фільтра згущеної фракції 44 має датчик гіделектротурбогідроціклонів 48 і 49 та 50 і 51, електравлічного опору фільтра 106, дозуючу заслінку роди 80 і 81 електролізерних електротурбогідроці107 і з'єднується трубопроводом 108 із зворотним клонів 48, 49, 50 і 51, електроди 12 і 13 електроліклапаном 109 з фільтром очистки згущеної фракції зера 7 і блоки ультрафіолетових випромінювачів 110. Фільтр очистки згущеної фракції 110 з'єдна22 і 30 приєднані силовими кабелями до блока ний з дренажем трубопроводом 111, який обладживлення 157. наний автоматичною заслінкою 112. У фільтрі очиАвтоматична насосна станція працює таким стки згущеної фракції 110 встановлено датчик чином. загальної оцінки концентрації забруднювачів після При відсутності водозабору в напірній магістфільтрації 113 і датчик рівня 114. Фільтр очистки ралі 148 датчик реле тиску 151 водоповітряного згущеної фракції ПО з'єднаний з блоком подачі 2 резервуару 150 тримає через центральний блок байпасним трубопроводом 115, який має автомамікропроцесорного керування 158 всі блоки обротичну заслінку 116. Фільтр очистки згущеної фракбки, електродвигуни 152, 153, 154 і 155 та групи ції ПО з'єднаний трубопроводом 117 з єдиним трунасосних агрегатів 8, 56, 57 і 145 у режимі очікубопроводом 118, який в свою чергу входить в баквання (вимкнено). Поява водозабору із напірної накопичувач 119, який має датчик рівня 120. На магісиралі 148 викликає зменшення тиску в водотрубопроводі 117 встановлено зворотний клапан повітряному резервуарі 150 і датчик реле тиску 121 і автоматичну заслінку 122, на єдиному трубо151 через один з ланцюгів кернування та центрапроводі 118 встановлено дозуючу заслінку 123. льний блок мікропроцесорного керування 158 заЄдиний трубопровід 118 з'єднаний між дозуючою безпечує залежно від програми, загальне або визаслінкою 123 і трубопроводом 117 з байпасним біркове ввімкнення електродвигунів 152, 153, 154 і трубопроводом 124, який приєднаний до блоку 155, насосів 8, 56, 57 і 145 і відкриття чи закриття подачі 2. На цьому байпасному трубопроводі 124 автоматичних заслінок 64, 65, 19, 27, 41, 42, 127, встановлена автоматична заслінка 125. Трубопро143, 112, 134, 116, 138, 125, 122 і 141, а також ввівід 117 з'єднаний між зворотним клапаном 121 і мкнення ультразвукового генератора 156 з ультфільтром очистки згущеної фракції 110 з труборазвуковими випромінювачами 11,15, 23, 31, 76, проводом 126 з автоматичною заслінкою 127, який 77, 78 і 79, подачу живлення на: електроди електвходить в тр убопровід 108 між зворотним клапаролізера 12 і 13, електроди 80 і 81 електролізерном 109 та контролером регенерації фільтра згуних електротурбогідроциклонів, ультрафіолетових щеної фракції 44. Контролер регенерації фільтра випромінювачів 22 і 30. Вибір параметрів обробки зливної фракції 45 має датчик гідравлічного опору рідини та режимів роботи проходить автоматично фільтра 128, дозуючу заслінку 129 і з'єднується за програмою, яка закладена в центральному блотрубопроводом 130 із зворотним клапаном 131 з ці мікропроцесорного керування 158 і відповідно фільтром очистки зливної фракції 132. Фільтр очидо показників датчика концентрації забруднювача стки зливної фракції 132 з'єднаний з дренажем 3, який контролює концентрацію речовин у вхідній трубопроводом 133 із автоматичною заслінкою рідині, а також датчиків загальної оцінки концент134. У фільтрі очистки зливної фракції 132 встанорації забруднювачів після фільтрації 113 і 135, і влено датчик загальної оцінки концентрації забрувсіх інши х да тчиків. днювачів після фільтрації 135 і датчик рівня 136. Автоматична насосна станція працює в трьох Фільтр очистки зливної фракції 132 з'єднаний з режимах: блоком подачі 2 байпасним трубопроводом 137, 1. Якщо датчик загальної оцінки концентрації який має автоматичну заслінку 138. Фільтр очистки забруднювача 3 і датчики загальної оцінки концензливної фракції 132 з'єднаний трубопроводом 139 трації забруднювачів після фільтрації 113 і 135 з єдиним трубопроводом 118, який в свою чергу реєструють дуже незначні обумовлені концентравходить в бак-накопичувач 119. На трубопроводі ції забруднювачів, що дотримуються нормативних 139 встановлено зворотний клапан 140 і автомазначень якості рідини, та залежно від закладеної тичну заслінку 141. Трубопровід 139 з'єднаний між програми, відкривається автоматична заслінка 125 зворотним клапаном 140 і фільтром очистки зливі, якщо на той час система працювала в іншому ної фракції 132 з трубопроводом 142 із автоматичрежимі, то виключаються всі інші блоки обробки, ною заслінкою 143, який входить в трубопровід крім електроприводів 155 та насосів 145, вода по 130 між зворотним клапаном 131 та контролером трубопроводу 1 загальної подачі рідини на станцію регенерації фільтра зливної фракції 45. Вихід бапотрапляє в блок подачі 2, подачу води в систему ка-накопичувача 119 з'єднаний із всмоктуючим регулює дозуюча заслінка 4, що автоматично ретрубопроводом 144, до якого приєднаний насосгулюється. З резервуара блоку подачі 2 вода по 15 78396 16 дається трубопроводами 124 і 118 у бак132, дозуюча заслінка 129 автоматично регулює накопичувач 119. Рівень води в баці-накопичувачі продуктивність подачі рідини до фільтру очистки 119 регулюється дозуючою заслінкою 123, що авзливної фракції 132, витримуючи задану продуктитоматично регулюється. Забір води з бакавність. Якщо датчики загальної оцінки концентрації накопичувача 119 проводиться всмоктуючим трузабруднювачів після фільтрації 113 і 135 не реєстбопроводом 144 та насосними агрегатами 145, які рують встановленого перевищення забруднення в свою чергу подають воду в напірну магістраль очищеної рідини в фільтрах 110 і 132 після фільт148. Продуктивність насосного агрегата, і(або) рації, то звідти рідина відповідними трубопровоагрегатів 145 регулюється заслінкою, і(або) засліндами 117 і 139 надходить у єдиний трубопровід ками 146, дозуючою заслінкою 149 і кількістю вве118, із нього у бак-накопичувач 119, аз нього далі дених в гідравлічну схему ввімкнених насосних забір рідини проводиться як в попередньому п.1. агрегатів. Ця кількість прямо пропорційно залеАвтоматичні заслінки 112, 134, 127 і 143 закриті до жить від показників датчика реле тиску 151 та подання центральним блоком мікропроцесорного струму навантаження. Допустимий рівень водозакерування 158 команди на регенерацію фільтра бору всмоктуючим трубопроводом 144 з бакаочистки згущеної фракції 110 і фільтра очистки накопичувача 119 для нормальної роботи насосзливної фракції 132, а автоматичні заслінки 116 і них агрегатів 145 регулюється дозуючою заслін138 знаходяться в стані, який залежить від режиму кою 149, що автоматично регулюється залежно від роботи і від виду фільтруючої засипки. Автоматичрівня водозабору і при встановленому критично ні заслінки 122 і 141 відкриті до подання центральнизькому залишку рівня рідини у баці-накопичувачі ним блоком мікропроцесорного керування 158 ко119 вона починає прямопропорційно зменшува ти манди на регенерацію фільтра очистки згущеної подачу рідини в напірну магістраль 148, при пофракції 110 і фільтра очистки зливної фракції 132, требі, до самого закриття дозуючої заслінки 149. або окремого фільтра (для фільтрів з не плаваю2. Якщо аналіз вхідної рідини виявив, що причою засипкою). рода та концентрація забруднювачів дозволяє Підчас роботи у тому чи іншому фільтрі накопровести лише їх знезараження та базову обробку пичується забруднювач, що призводить до росту без рециркуляції та проходження рідиною циклів гідравлічного опору даного фільтра, який фіксугрупи електролізерних електротурбогідроциклонів ється датчиком гідравлічного опору даного фільтанолітних 48 і 49 та католітних 50 і 51, то центрара. При досягненні встановленої критичної велильний блок мікропроцесорного керування 158 почини гідравлічного опору виникає необхідність у дає команди на закриття автоматичних заслінок регенерації даного фільтра. Вона може проводи125, 19, 27, залежно від програми після чого відтися як за необхідністю (збільшення гідравлічного криваються автоматичні заслінки 122, 141, 41 і 42, опору фільтра), так і регламентовано у встановлеподається живлення на електродвигун 152 насосу ний час, що закладений у програму центрального 8, і він починає подавати рідину до електролізеру блоку мікропроцесорного керування 158. Режим 7. Включається електролізер 7, подається живрегенерації даного фільтра залежить від виду філення на групи електродів: аноди 12 і катоди 13, льтруючої засипки. Якщо ця засипка є плаваючою, електролізера 7, вмикаються ультразвукові вито в гідравлічній схемі не використовуються автопромінювачі 11 і 15 і рідина з блоку подачі 2 всмоматичні заслінки 127, 143, 122 і 141, зворотні клактуючим трубопроводом 6 починає надходити в пани 121, 140 і трубопроводи 126 і 142. Регенераелектролізер 7. Поточні дані для регулювання роція проходить за рахунок короткочасного відкриття боти електролізера 7 отримуються центральним автоматичних заслінок 112 і 134, що розміщені на блоком мікропроцесорного керування 158 за довідповідних трубопроводах 111 і 133, які входять у помогою електролітичних датчиків 16 та датчика дренажну систему. Якщо ж вид фільтруючої засипзагальної оцінки концентрації забруднювачів 3. З ки фільтра очистки згущеної фракції 110 і фільтра електролізера 7 рідина з анолітної камери 18 напіочистки зливної фракції 132 іншого характеру, то рним патрубком 17 надходить у анолітний деаевідкриваються автоматичні заслінки 127, 112, 134 і руючий блок 21. Аналогічно з католітної камери 26 143, закриваються автоматичні заслінки 122, 116, напірним патрубком 25 рідина надходить в католі141 і 138. Для регенерації фільтра згущеної фрактний деаеруючий блок 29. Враховуючи, що автоції 110 рідина з контролера регенерації фільтра матичні заслінки 19 і 27 закриті, а автоматичні зазгущеної фракції 44 через відповідні трубопроводи слінки 41 і 42 відкриті, то рідина по трубопроводах 108, 126 і 117, направляється у фільтр очистки 39 і 40 потрапляє до комутуючого тр убопроводу згущеної фракції 110, а з нього по трубопроводу контролерів 43, а з нього до контролера регенера111 в дренаж. Для регенерації фільтра зливної ції фільтра згущеної фракції 44 і контролера регефракції 132 вода з контролера регенерації фільтра нерації фільтра зливної фракції 45. Пропорційне зливної фракції 45 через відповідні трубопроводи співвідношення аноліту і католіту корегується ав130, 142 і 139, направляється у фільтр очистки томатичними заслінками 41 і 42. Рідина з контрозливної фракції 132, аз нього по трубопроводу 133 лера регенерації фільтра згущеної фракції 44 трув дренаж. Під час регенерації фільтрів очистки бопроводом 108 подається у фільтр очистки згущеної фракції 110 і очистки зливної фракції 132 згущеної фракції 110, дозуюча заслінка 107 автобезперервність подачі рідини станцією забезпечуматично регулює продуктивність подачі рідини до ється об'ємом рідини в баці-накопичувачі 119. Дафільтру очистки згущеної фракції 110, витримуючи тчики рівня 114 і 136 є контролюючими для рівня задану продуктивність. Рідина з контролера регерідини в секціях фільтрів очистки згущеної фракції нерації фільтра зливної фракції 45 трубопроводом 110 і очистки зливної фракції 132 після фільтрації і 130 подається у фільтр очистки зливної фракції використовується для фільтрів з плаваючою заси 17 78396 18 пкою. Вони подають додаткові данні про роботу ціклона 48, а з нього патрубоком зливної фракції фільтрів і контролюють їх роботу через централь66 в напірну частину електролізерного електротуний блок мікропроцесорного керування 158. Якщо рбогідроціклона 49. Аналогічно всмоктуючим трудатчики загальної оцінки концентрації забруднюбопроводом 47 рідина з католітного деаеруючого вачів після фільтрації 113 і 135 зареєструють в блоку 29 подається насосним агрегатом 57 у напіобробленій рідині недопустимі концентрації забрурну частин у електролізерного електротурбогідроднювача, то система автоматично переходить у ціклона 50, а з нього патрубоком зливної фракції третій режим роботи. 71 в напірну частину електролізерного електроту3. Третій режим роботи може включатися аврбогідроціклона 51. З анолітних 48 і 49 електролітоматично за програмою, як за показниками датзерних електротурбогідроціклонів частина рідини чиків загальної оцінки концентрації забруднювачів патрубками згущеної фракції 69 і 70, надходить в після фільтра 113 і 135, так і у разі недостатнього комутуючий трубопровід 86, з нього, а також з паточищення за другим режимом або одразу після рубка зливної фракції 68 надходить у анолітний реєстрації датчиком загальної оцінки концентрації комутуючий байпасний трубопровід 100 і далі позабруднювача 3 недопустимих концентрацій завертається в анолітний деаеруючий блок 21. З бруднювачів в трубопроводі 1. Центральний блок католітних 50 і 51 електролізерних електротурбогімікропроцесорного керування 158 подає команди дроціклонів частина рідини патрубками згущеної на закриття автоматичних заслінок 125, 41 і 42, фракції 74 і 75, надходить в комутуючий трубопроавтоматичні заслінки 122, 141, 138 і 116 відповідно від 87, з нього, а також з патрубка зливної фракції до програми, що закладена в центральний блок 73 надходить у католітний комутуючий байпасний мікропроцесорного керування 158 і показників даттрубопровід 103 і далі повертається в католітний чиків загальної оцінки концентрації забруднювача деаеруючий блок 29. Це є змикаючою ланкою ре3 і загальної оцінки концентрації забруднювачів циркуляційних циклів контурів анолітних 48 і 49 та після фільтрації. Відкриваються автоматичні закатолітних 50 і 51 електролізерних електротурбогіслінки 19, 27, 64 і 65 та корегується їх стан, подадроціклонів. Після проходження рідиною по кожється живлення на електродвигуни 152 груп насоному контуру кожної групи електролізерних електсів 8, і вони починають подавати рідину до ротурбогідроціклонів решта рідини направляється електролізера 7. Подається живлення на електропатрубками зливної фракції 67 і 72 в контролер двигуни 153 і 154, вмикаються ультразвукові вирегенерації фільтра зливної фракції 45, а комутупромінювачі 11, 15, 23, 31, 76, 77, 78 і 79, вмикаючими трубопроводами анолітним 86 і католітним ються блоки ультрафіолетового випромінювання 87 в контролер регенерації фільтра згущеної фра22 і 30, і рідина з блоку подачі 2 трубопроводом 6 кції 44, де вона змішується і направляється трубопочинає надходити в електролізер 7. З електроліпроводами 108 і 130 у відповідні фільтри очистки зера 7 рідина з анодної камери 18 напірним патрузгущеної фракції 110 і очистки зливної фракції 132. бком 17 надходить до анолітного деаеруючого Якщо датчики загальної оцінки забруднювачів пісблоку 21. Аналогічно з катодної камери 26 рідина ля фільтрації 113 і 135 реєструють допустимі коннапірним патрубком 25 надходить до католітного центрації забруднювача в фільтрах очистки згудеаеруючого блоку 29. Деаеруючі блоки анолітний щеної фракції 110 і очистки зливної фракції 132 21 і католітний 29 виконують функції прискорювапісля фільтрації, то вона може направлятися тручів реакцій, обеззаражування і розподілення рідибопроводами 117 і 139 у єдиний трубопровід 118, ни. З анолітного деаеруючого блоку 21 частина а з нього у бак-накопичувач 119. Якщо ж показники рідини патрубком 33 повертається у блок подачі 2 і датчиків загальної оцінки забруднювачів після фіз католітного деаеруючого блоку 29 частина рідильтрації 113 і 135 свідчать про неможливість викони трубопроводом 34 також направляється у блок ристання цієї рідини, то центральний блок мікроподачі 2. Цим забезпечується рециркуляція рідини процесорного керування 158 віддає команду на: по контуру електролізера 7. Підсмоктуючим патрузакриття автоматичних заслінок 122 і 141 (залежно бком 62 католітний деаеруючий блок 29 з'єднаний від виду і концентрації забруднювачів та програми з всмоктуючим трубопроводом 46, в свою чергу роботи станції, вони можуть залишитися відкритианолітний деаеруючий блок 21 підсмоктуючим ми з корегуванням їх стану), відкриття автоматичпатрубком 63 з'єднаний з всмоктуючим трубопроних заслінок 116 і 138, чий стан також корегується. водом 47. Це необхідно для корегування концентТоді не доочищена рідина байпасним трубопроворацій аноліту і католіту в незалежних контурах дами 115 і 137 направляється в блок подачі 2, де груп анолітних 48 і 49 і католітних 50 і 51 електропочинається її повторна обробка до встановлення лізерних електротурбогідроціклонів, тим самим нормативних значень якості рідини. Регенерація впливаючи на реакції в них. Всмоктуючим трубофільтрів очистки згущеної фракції 110 і очистки проводом 46 рідина з анолітного деаеруючого зливної фракції 132 проходить аналогічно в випадблоку 21 подається насосним агрегатом 56 у напіках, викладених у попередньому пункті 2. рну частин у електролізерного електротурбогідро 19 Комп’ютерна в ерстка О. Гапоненко 78396 Підписне 20 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
