Трансформатор

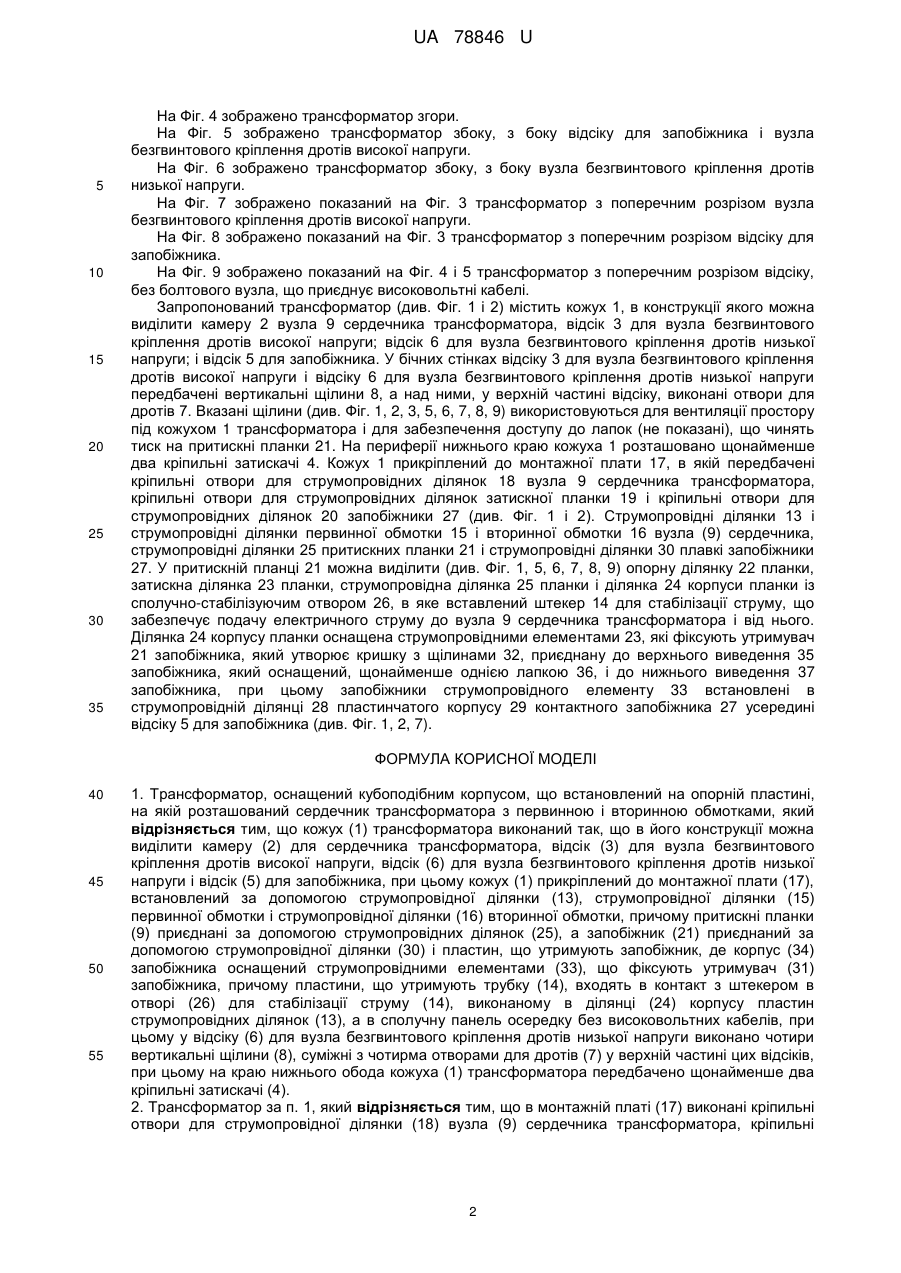

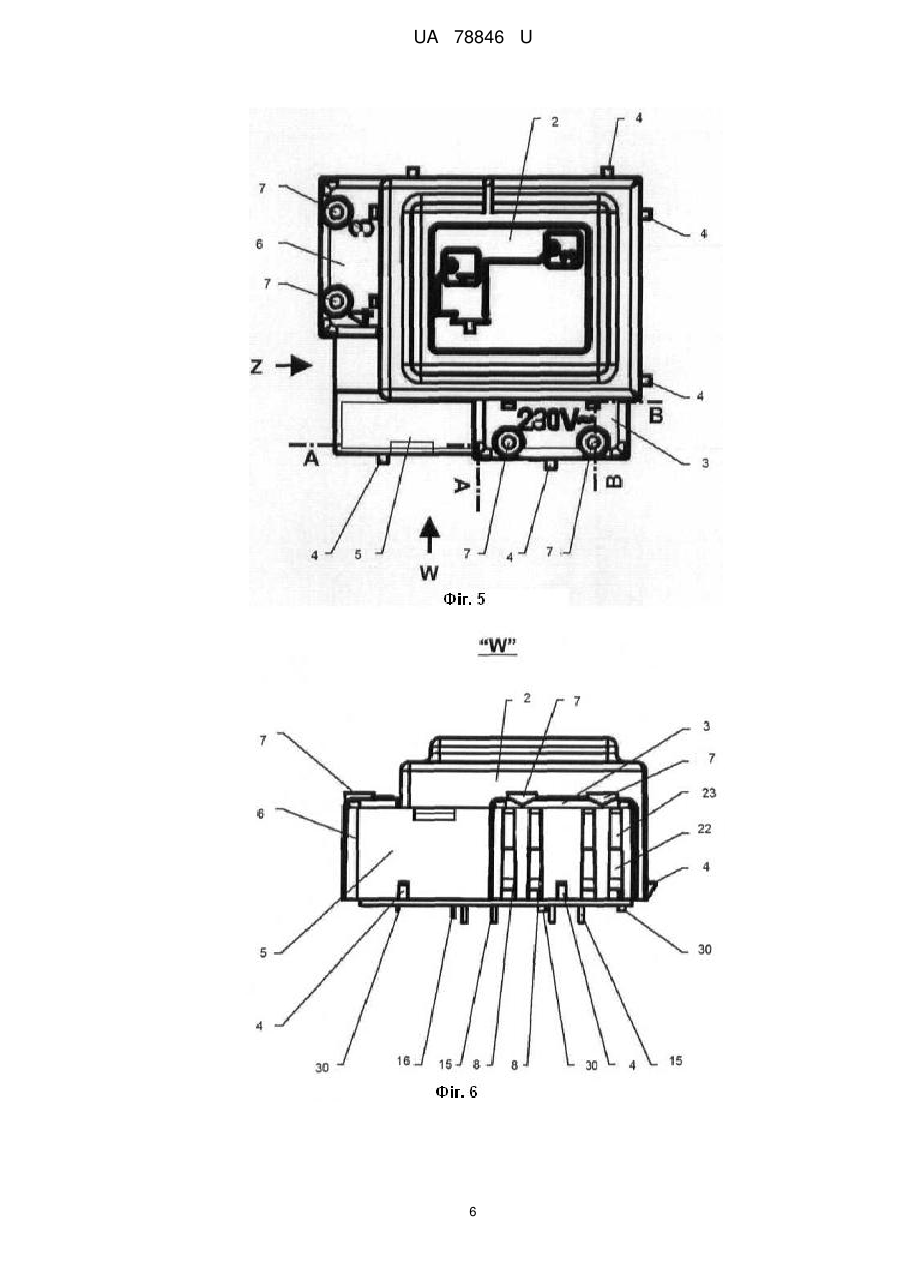

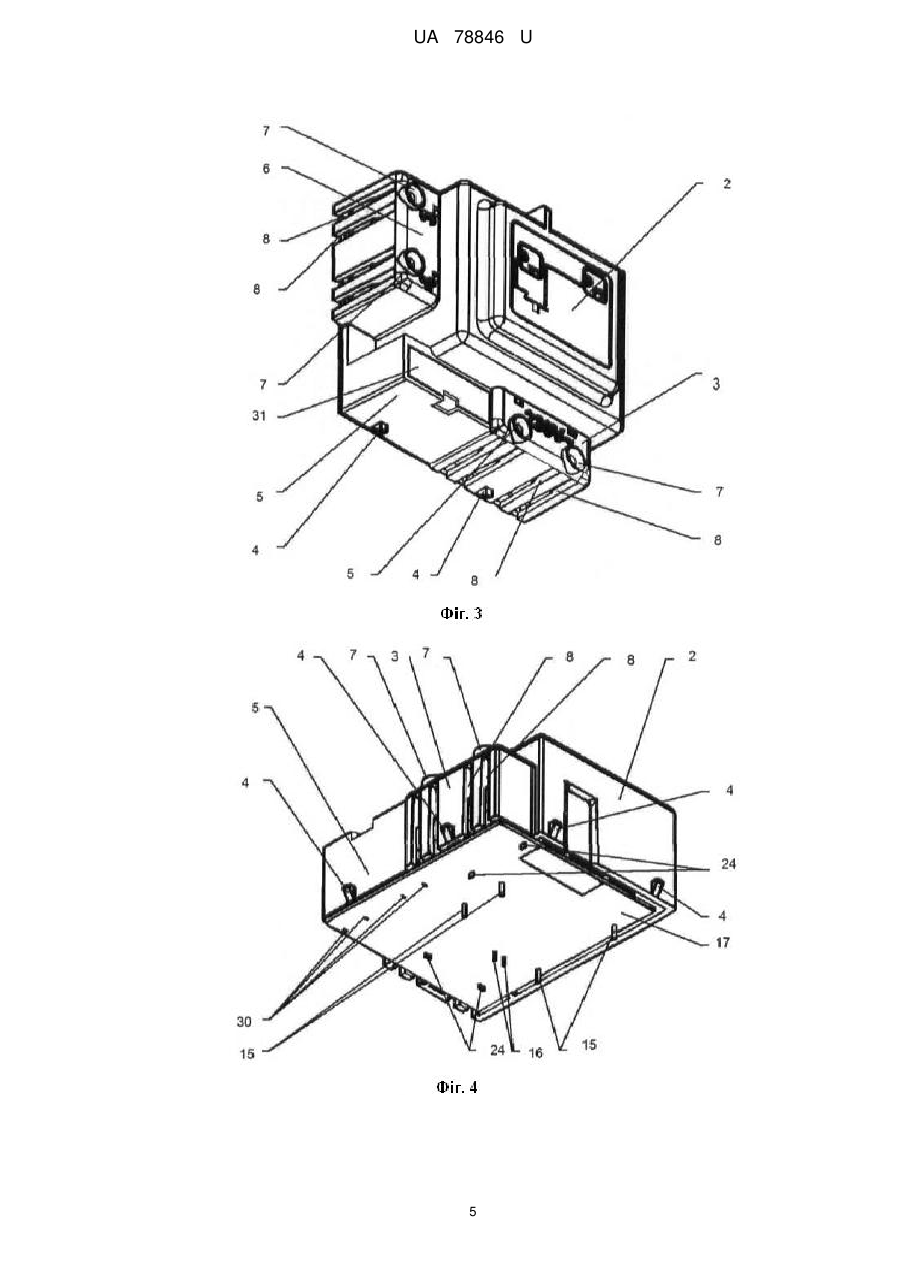

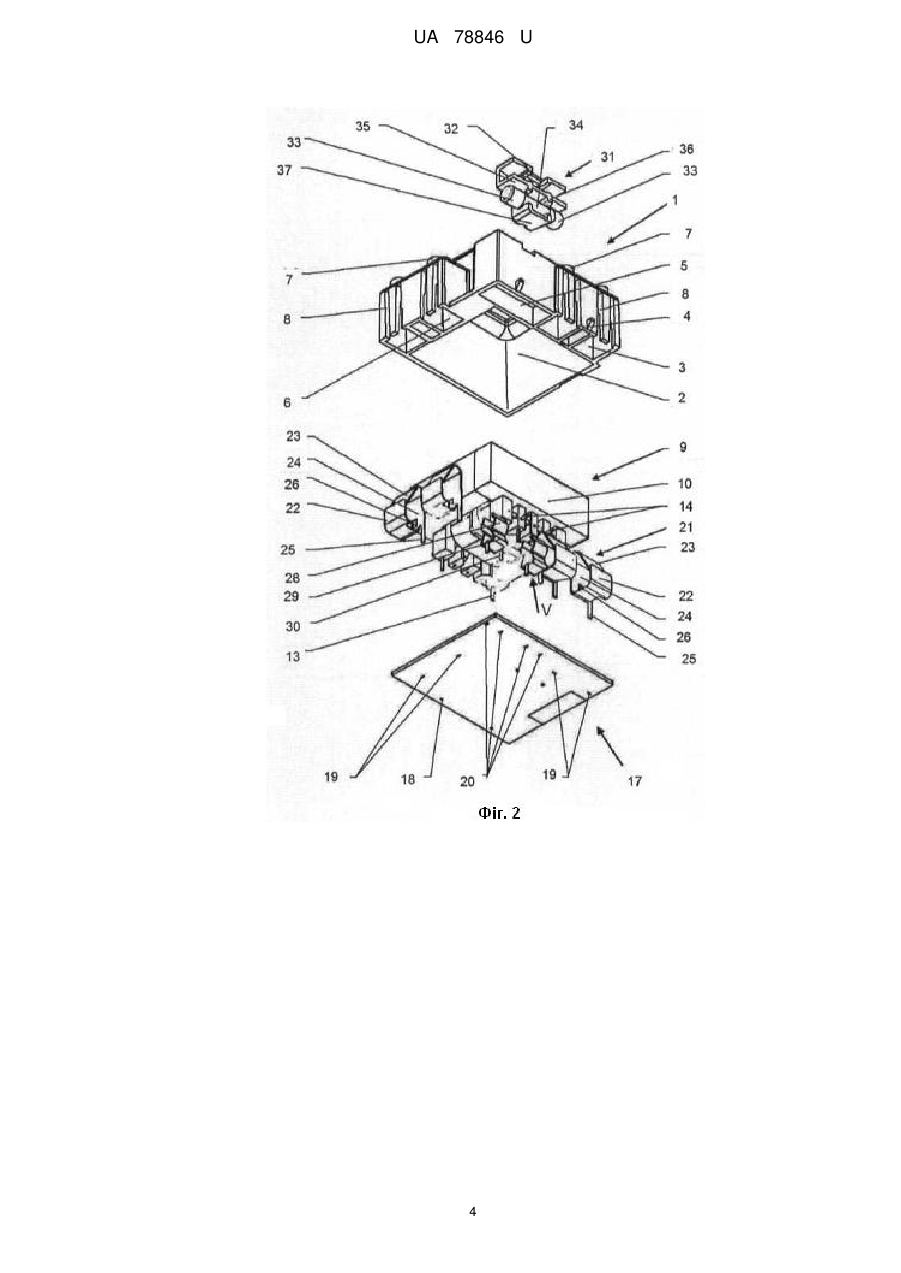

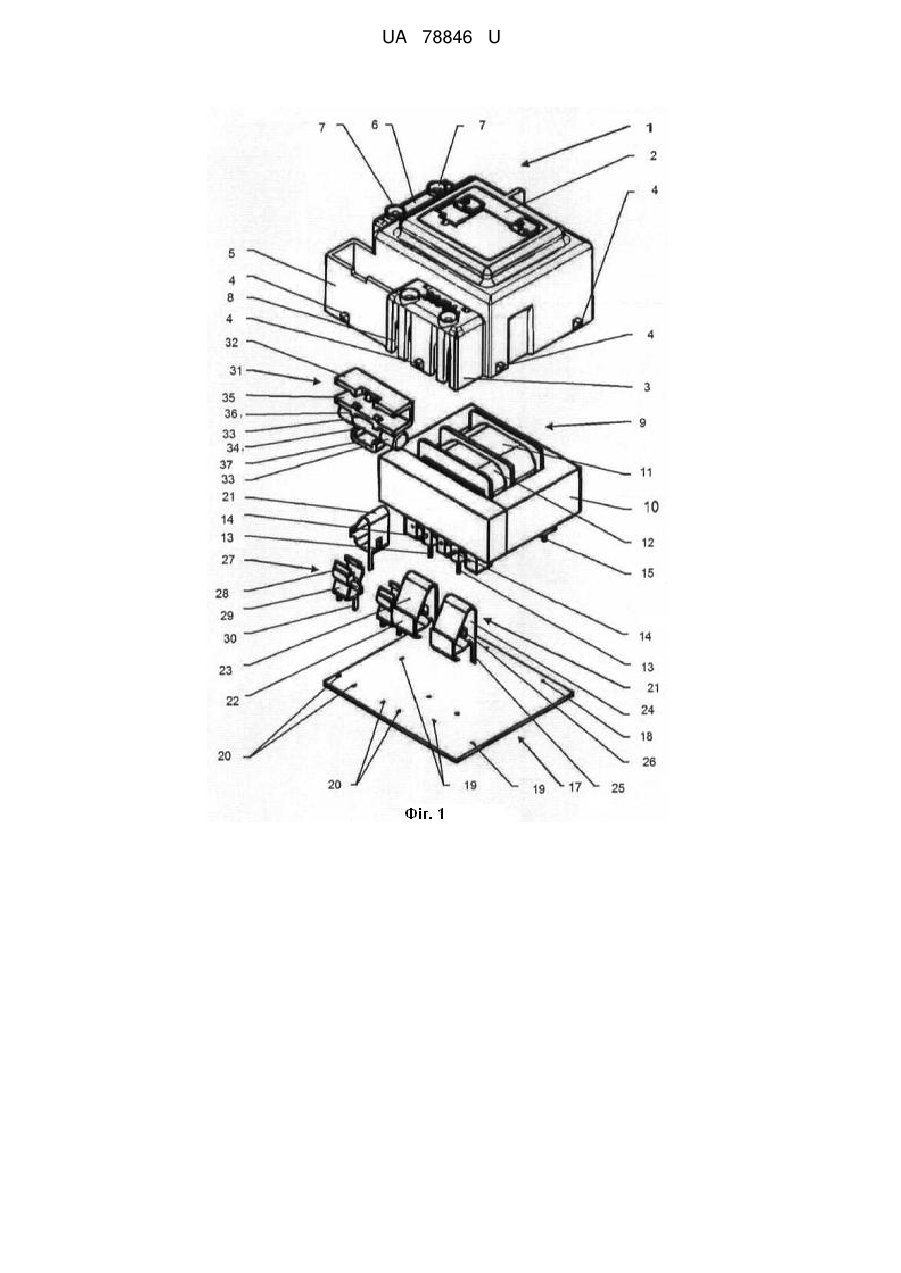

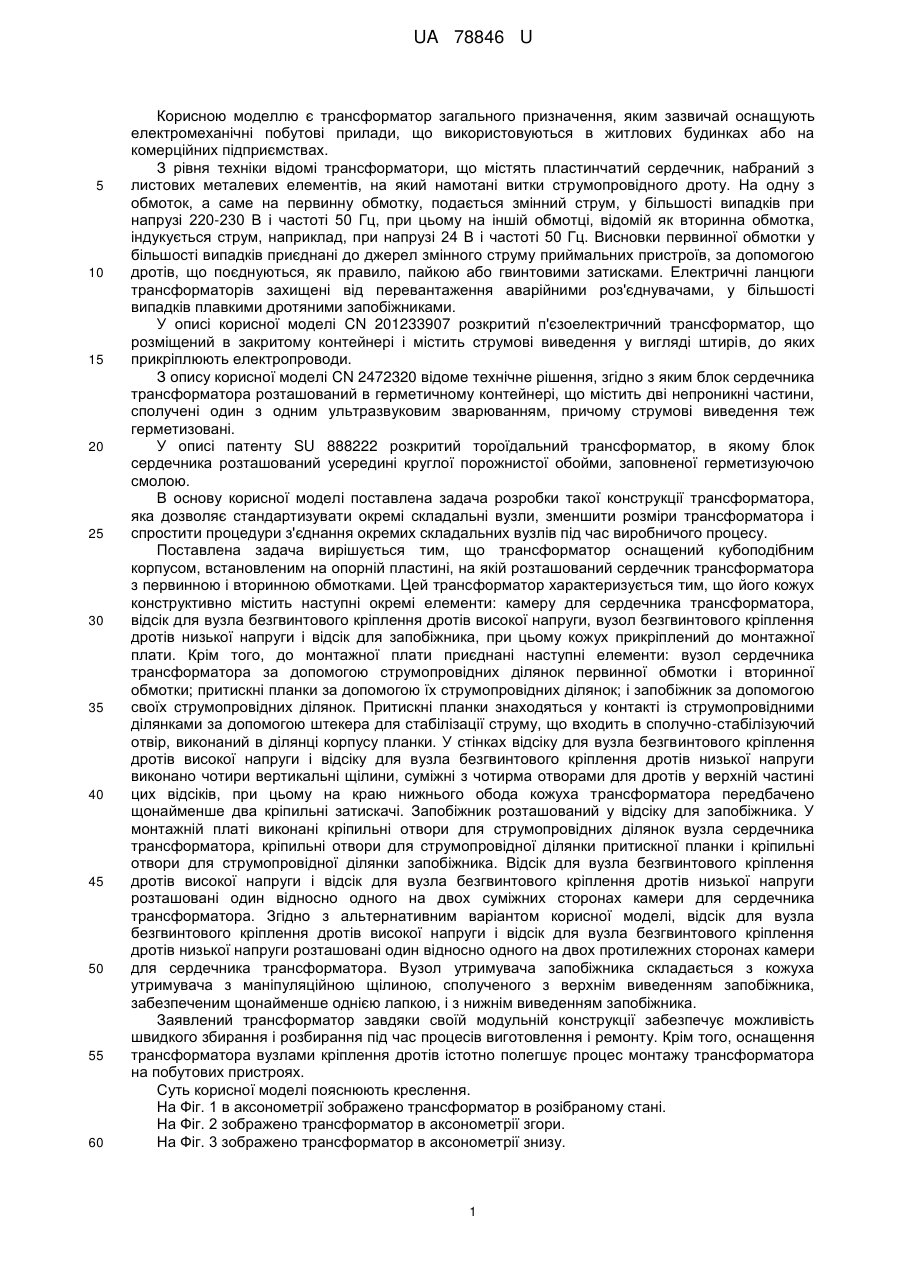

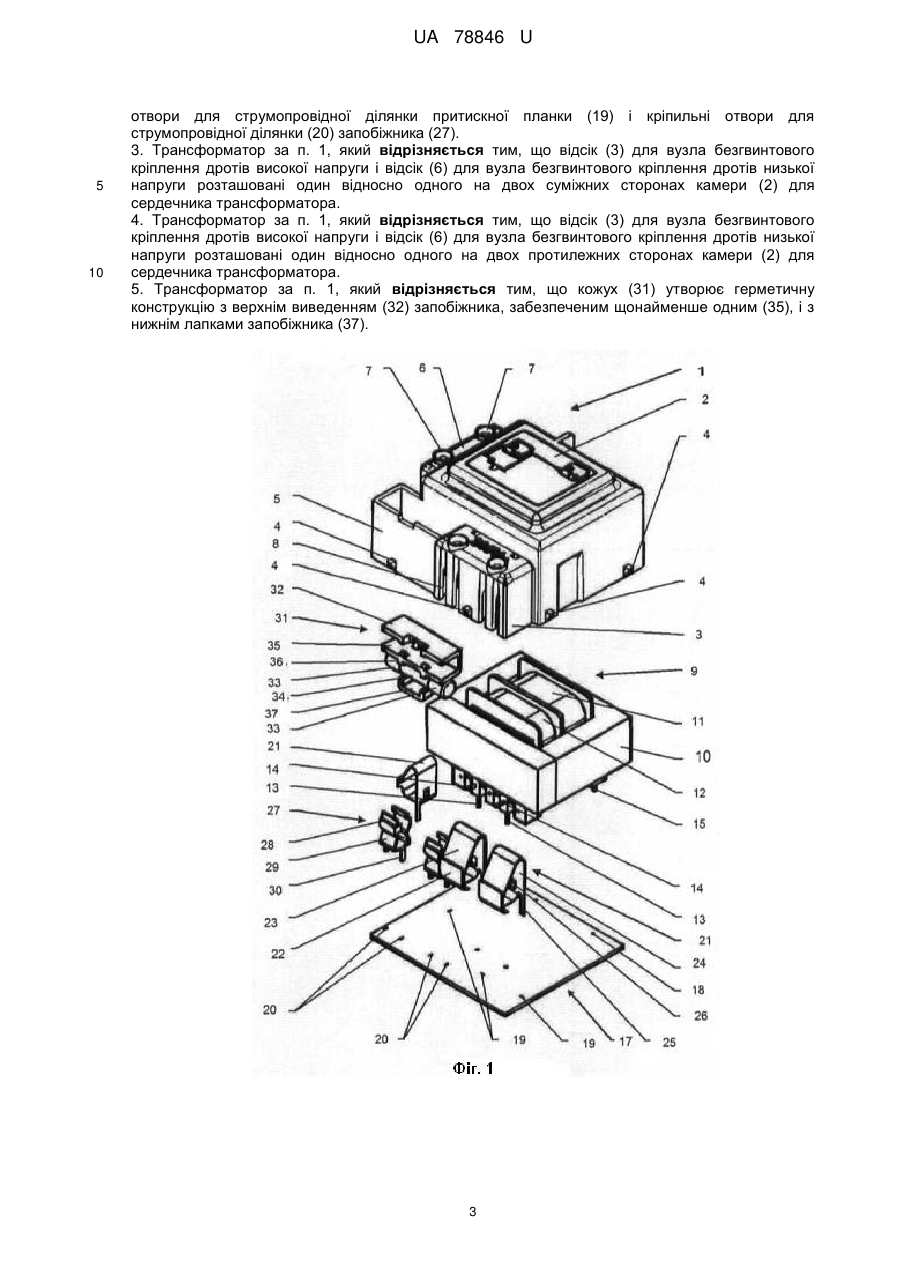

Реферат: Трансформатор, оснащений кубоподібним корпусом, що встановлений на опорній пластині, на якій розташований сердечник трансформатора з первинною і вторинною обмотками. Кожух (1) трансформатора виконаний так, що в його конструкції можна виділити камеру (2) для сердечника трансформатора, відсік (3) для вузла безгвинтового кріплення дротів високої напруги, відсік (6) для вузла безгвинтового кріплення дротів низької напруги і відсік (5) для запобіжника, при цьому кожух (1) прикріплений до монтажної плати (17), встановлений за допомогою струмопровідної ділянки (13), струмопровідної ділянки (15) первинної обмотки і струмопровідної ділянки (16) вторинної обмотки, причому притискні планки (9) приєднані за допомогою струмопровідних ділянок (25), а запобіжник (21) приєднаний за допомогою струмопровідної ділянки (30) і пластин, що утримують запобіжник, де корпус (34) запобіжника оснащений струмопровідними елементами (33), що фіксують утримувач (31) запобіжника, причому пластини, що утримують трубку (14), входять в контакт з штекером в отворі (26) для стабілізації струму (14), виконаному в ділянці (24) корпусу пластин струмопровідних ділянок (13), а в сполучну панель осередку без високовольтних кабелів, при цьому у відсіку (6) для вузла безгвинтового кріплення дротів низької напруги виконано чотири вертикальні щілини (8), суміжні з чотирма отворами для дротів (7) у верхній частині цих відсіків, при цьому на краю нижнього обода кожуха (1) трансформатора передбачено щонайменше два кріпильні затискачі (4). UA 78846 U (33) Код держави-учасниці PL UA 78846 U UA 78846 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисною моделлю є трансформатор загального призначення, яким зазвичай оснащують електромеханічні побутові прилади, що використовуються в житлових будинках або на комерційних підприємствах. З рівня техніки відомі трансформатори, що містять пластинчатий сердечник, набраний з листових металевих елементів, на який намотані витки струмопровідного дроту. На одну з обмоток, а саме на первинну обмотку, подається змінний струм, у більшості випадків при напрузі 220-230 В і частоті 50 Гц, при цьому на іншій обмотці, відомій як вторинна обмотка, індукується струм, наприклад, при напрузі 24 В і частоті 50 Гц. Висновки первинної обмотки у більшості випадків приєднані до джерел змінного струму приймальних пристроїв, за допомогою дротів, що поєднуються, як правило, пайкою або гвинтовими затисками. Електричні ланцюги трансформаторів захищені від перевантаження аварійними роз'єднувачами, у більшості випадків плавкими дротяними запобіжниками. У описі корисної моделі CN 201233907 розкритий п'єзоелектричний трансформатор, що розміщений в закритому контейнері і містить струмові виведення у вигляді штирів, до яких прикріплюють електропроводи. З опису корисної моделі CN 2472320 відоме технічне рішення, згідно з яким блок сердечника трансформатора розташований в герметичному контейнері, що містить дві непроникні частини, сполучені один з одним ультразвуковим зварюванням, причому струмові виведення теж герметизовані. У описі патенту SU 888222 розкритий тороїдальний трансформатор, в якому блок сердечника розташований усередині круглої порожнистої обойми, заповненої герметизуючою смолою. В основу корисної моделі поставлена задача розробки такої конструкції трансформатора, яка дозволяє стандартизувати окремі складальні вузли, зменшити розміри трансформатора і спростити процедури з'єднання окремих складальних вузлів під час виробничого процесу. Поставлена задача вирішується тим, що трансформатор оснащений кубоподібним корпусом, встановленим на опорній пластині, на якій розташований сердечник трансформатора з первинною і вторинною обмотками. Цей трансформатор характеризується тим, що його кожух конструктивно містить наступні окремі елементи: камеру для сердечника трансформатора, відсік для вузла безгвинтового кріплення дротів високої напруги, вузол безгвинтового кріплення дротів низької напруги і відсік для запобіжника, при цьому кожух прикріплений до монтажної плати. Крім того, до монтажної плати приєднані наступні елементи: вузол сердечника трансформатора за допомогою струмопровідних ділянок первинної обмотки і вторинної обмотки; притискні планки за допомогою їх струмопровідних ділянок; і запобіжник за допомогою своїх струмопровідних ділянок. Притискні планки знаходяться у контакті із струмопровідними ділянками за допомогою штекера для стабілізації струму, що входить в сполучно-стабілізуючий отвір, виконаний в ділянці корпусу планки. У стінках відсіку для вузла безгвинтового кріплення дротів високої напруги і відсіку для вузла безгвинтового кріплення дротів низької напруги виконано чотири вертикальні щілини, суміжні з чотирма отворами для дротів у верхній частині цих відсіків, при цьому на краю нижнього обода кожуха трансформатора передбачено щонайменше два кріпильні затискачі. Запобіжник розташований у відсіку для запобіжника. У монтажній платі виконані кріпильні отвори для струмопровідних ділянок вузла сердечника трансформатора, кріпильні отвори для струмопровідної ділянки притискної планки і кріпильні отвори для струмопровідної ділянки запобіжника. Відсік для вузла безгвинтового кріплення дротів високої напруги і відсік для вузла безгвинтового кріплення дротів низької напруги розташовані один відносно одного на двох суміжних сторонах камери для сердечника трансформатора. Згідно з альтернативним варіантом корисної моделі, відсік для вузла безгвинтового кріплення дротів високої напруги і відсік для вузла безгвинтового кріплення дротів низької напруги розташовані один відносно одного на двох протилежних сторонах камери для сердечника трансформатора. Вузол утримувача запобіжника складається з кожуха утримувача з маніпуляційною щілиною, сполученого з верхнім виведенням запобіжника, забезпеченим щонайменше однією лапкою, і з нижнім виведенням запобіжника. Заявлений трансформатор завдяки своїй модульній конструкції забезпечує можливість швидкого збирання і розбирання під час процесів виготовлення і ремонту. Крім того, оснащення трансформатора вузлами кріплення дротів істотно полегшує процес монтажу трансформатора на побутових пристроях. Суть корисної моделі пояснюють креслення. На Фіг. 1 в аксонометрії зображено трансформатор в розібраному стані. На Фіг. 2 зображено трансформатор в аксонометрії згори. На Фіг. 3 зображено трансформатор в аксонометрії знизу. 1 UA 78846 U 5 10 15 20 25 30 35 На Фіг. 4 зображено трансформатор згори. На Фіг. 5 зображено трансформатор збоку, з боку відсіку для запобіжника і вузла безгвинтового кріплення дротів високої напруги. На Фіг. 6 зображено трансформатор збоку, з боку вузла безгвинтового кріплення дротів низької напруги. На Фіг. 7 зображено показаний на Фіг. 3 трансформатор з поперечним розрізом вузла безгвинтового кріплення дротів високої напруги. На Фіг. 8 зображено показаний на Фіг. 3 трансформатор з поперечним розрізом відсіку для запобіжника. На Фіг. 9 зображено показаний на Фіг. 4 і 5 трансформатор з поперечним розрізом відсіку, без болтового вузла, що приєднує високовольтні кабелі. Запропонований трансформатор (див. Фіг. 1 і 2) містить кожух 1, в конструкції якого можна виділити камеру 2 вузла 9 сердечника трансформатора, відсік 3 для вузла безгвинтового кріплення дротів високої напруги; відсік 6 для вузла безгвинтового кріплення дротів низької напруги; і відсік 5 для запобіжника. У бічних стінках відсіку 3 для вузла безгвинтового кріплення дротів високої напруги і відсіку 6 для вузла безгвинтового кріплення дротів низької напруги передбачені вертикальні щілини 8, а над ними, у верхній частині відсіку, виконані отвори для дротів 7. Вказані щілини (див. Фіг. 1, 2, 3, 5, 6, 7, 8, 9) використовуються для вентиляції простору під кожухом 1 трансформатора і для забезпечення доступу до лапок (не показані), що чинять тиск на притискні планки 21. На периферії нижнього краю кожуха 1 розташовано щонайменше два кріпильні затискачі 4. Кожух 1 прикріплений до монтажної плати 17, в якій передбачені кріпильні отвори для струмопровідних ділянок 18 вузла 9 сердечника трансформатора, кріпильні отвори для струмопровідних ділянок затискної планки 19 і кріпильні отвори для струмопровідних ділянок 20 запобіжники 27 (див. Фіг. 1 і 2). Струмопровідні ділянки 13 і струмопровідні ділянки первинної обмотки 15 і вторинної обмотки 16 вузла (9) сердечника, струмопровідні ділянки 25 притискних планки 21 і струмопровідні ділянки 30 плавкі запобіжники 27. У притискній планці 21 можна виділити (див. Фіг. 1, 5, 6, 7, 8, 9) опорну ділянку 22 планки, затискна ділянка 23 планки, струмопровідна ділянка 25 планки і ділянка 24 корпуси планки із сполучно-стабілізуючим отвором 26, в яке вставлений штекер 14 для стабілізації струму, що забезпечує подачу електричного струму до вузла 9 сердечника трансформатора і від нього. Ділянка 24 корпусу планки оснащена струмопровідними елементами 23, які фіксують утримувач 21 запобіжника, який утворює кришку з щілинами 32, приєднану до верхнього виведення 35 запобіжника, який оснащений, щонайменше однією лапкою 36, і до нижнього виведення 37 запобіжника, при цьому запобіжники струмопровідного елементу 33 встановлені в струмопровідній ділянці 28 пластинчатого корпусу 29 контактного запобіжника 27 усередині відсіку 5 для запобіжника (див. Фіг. 1, 2, 7). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Трансформатор, оснащений кубоподібним корпусом, що встановлений на опорній пластині, на якій розташований сердечник трансформатора з первинною і вторинною обмотками, який відрізняється тим, що кожух (1) трансформатора виконаний так, що в його конструкції можна виділити камеру (2) для сердечника трансформатора, відсік (3) для вузла безгвинтового кріплення дротів високої напруги, відсік (6) для вузла безгвинтового кріплення дротів низької напруги і відсік (5) для запобіжника, при цьому кожух (1) прикріплений до монтажної плати (17), встановлений за допомогою струмопровідної ділянки (13), струмопровідної ділянки (15) первинної обмотки і струмопровідної ділянки (16) вторинної обмотки, причому притискні планки (9) приєднані за допомогою струмопровідних ділянок (25), а запобіжник (21) приєднаний за допомогою струмопровідної ділянки (30) і пластин, що утримують запобіжник, де корпус (34) запобіжника оснащений струмопровідними елементами (33), що фіксують утримувач (31) запобіжника, причому пластини, що утримують трубку (14), входять в контакт з штекером в отворі (26) для стабілізації струму (14), виконаному в ділянці (24) корпусу пластин струмопровідних ділянок (13), а в сполучну панель осередку без високовольтних кабелів, при цьому у відсіку (6) для вузла безгвинтового кріплення дротів низької напруги виконано чотири вертикальні щілини (8), суміжні з чотирма отворами для дротів (7) у верхній частині цих відсіків, при цьому на краю нижнього обода кожуха (1) трансформатора передбачено щонайменше два кріпильні затискачі (4). 2. Трансформатор за п. 1, який відрізняється тим, що в монтажній платі (17) виконані кріпильні отвори для струмопровідної ділянки (18) вузла (9) сердечника трансформатора, кріпильні 2 UA 78846 U 5 10 отвори для струмопровідної ділянки притискної планки (19) і кріпильні отвори для струмопровідної ділянки (20) запобіжника (27). 3. Трансформатор за п. 1, який відрізняється тим, що відсік (3) для вузла безгвинтового кріплення дротів високої напруги і відсік (6) для вузла безгвинтового кріплення дротів низької напруги розташовані один відносно одного на двох суміжних сторонах камери (2) для сердечника трансформатора. 4. Трансформатор за п. 1, який відрізняється тим, що відсік (3) для вузла безгвинтового кріплення дротів високої напруги і відсік (6) для вузла безгвинтового кріплення дротів низької напруги розташовані один відносно одного на двох протилежних сторонах камери (2) для сердечника трансформатора. 5. Трансформатор за п. 1, який відрізняється тим, що кожух (31) утворює герметичну конструкцію з верхнім виведенням (32) запобіжника, забезпеченим щонайменше одним (35), і з нижнім лапками запобіжника (37). 3 UA 78846 U 4 UA 78846 U 5 UA 78846 U 6 UA 78846 U 7 UA 78846 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
