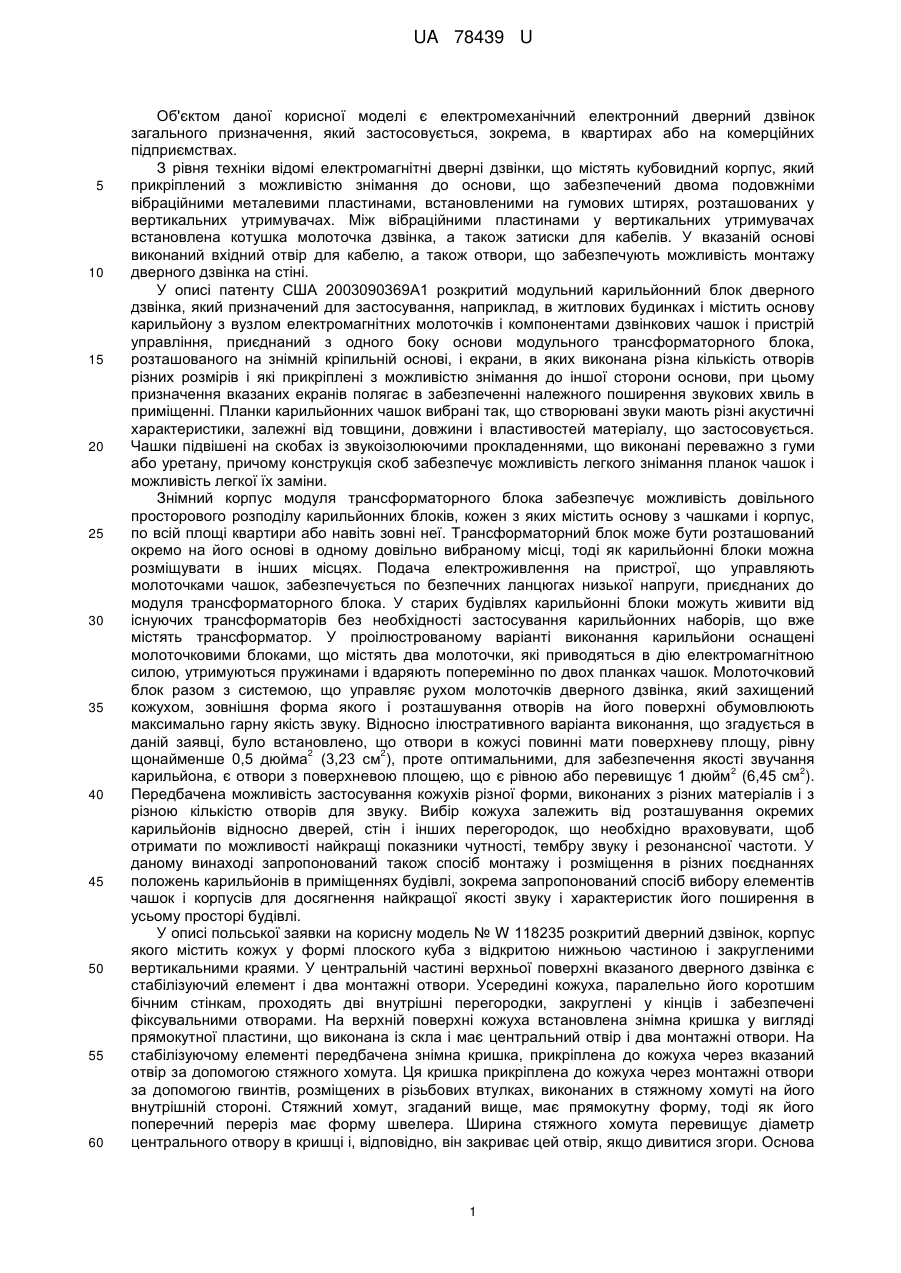

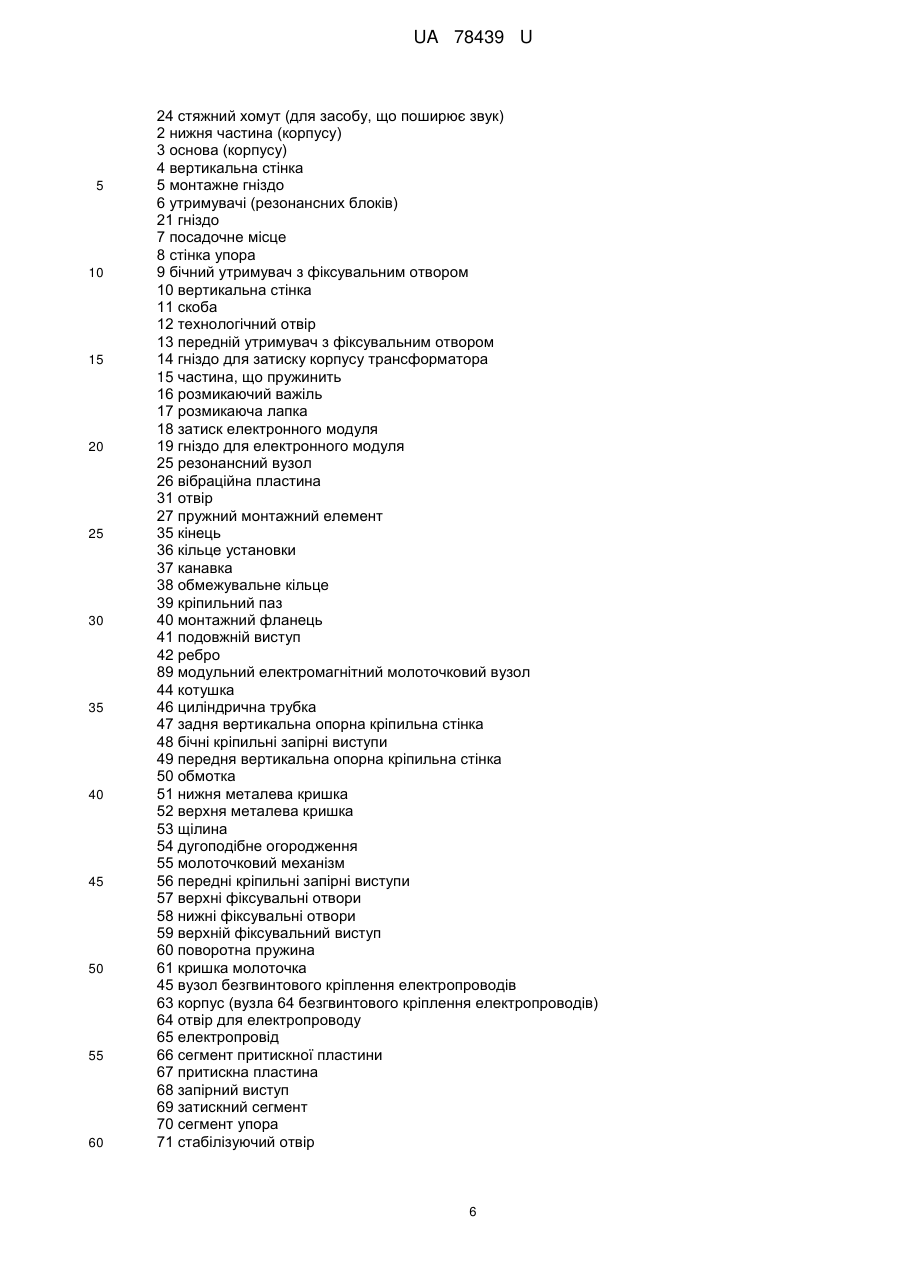

Електромеханічний електронний дверний дзвінок

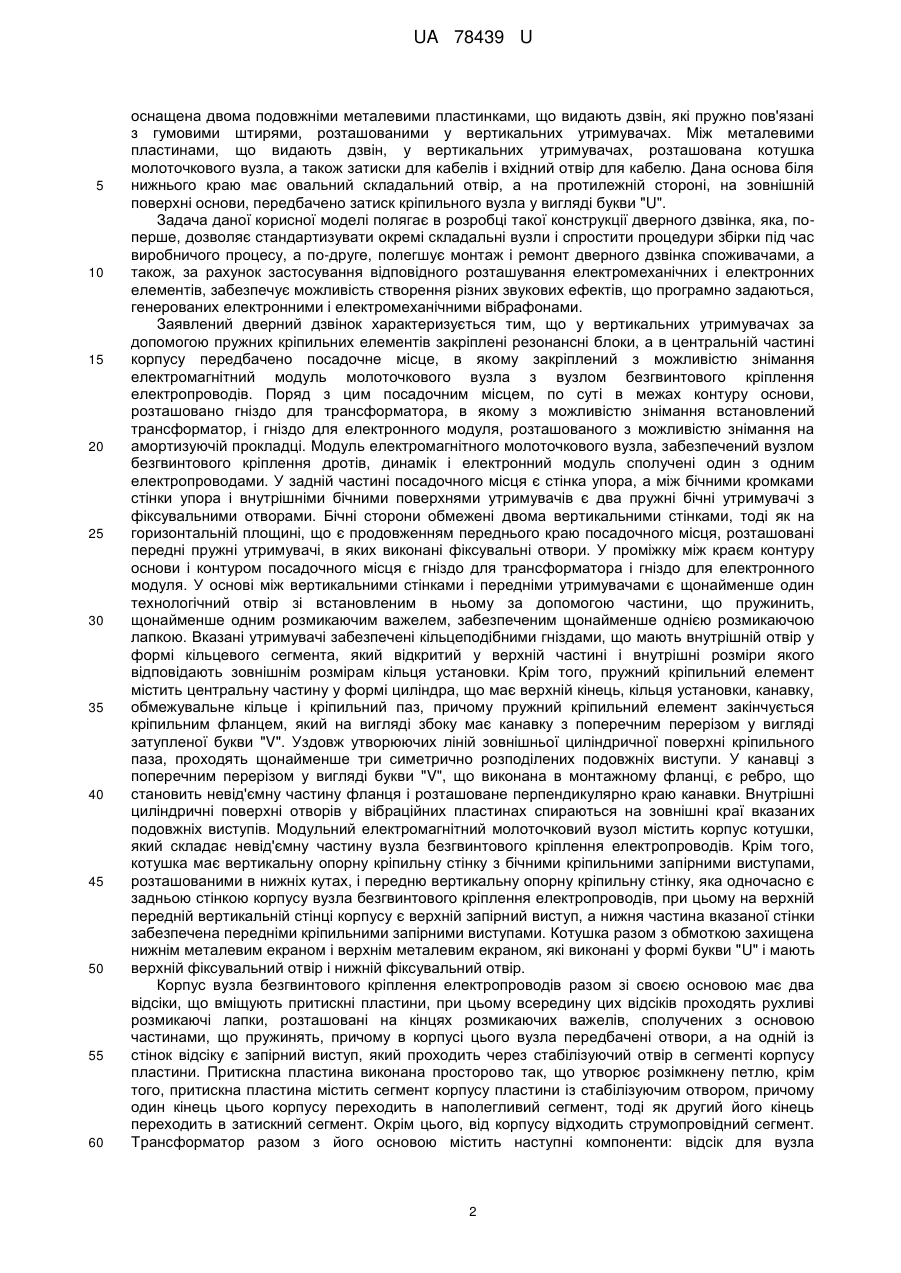

1. Електромеханічний електронний дверний дзвінок з кубовидним корпусом, сполученим з можливістю знімання з основою, що оснащена модульним електромагнітним молоточковим вузлом, розташованим між двома резонансними блоками з вібраційними металевими пластинами, встановленими на гумових штирях, розташованих у вертикальних утримувачах, звукопідсилювачем, встановленим в гнізді основи, електронним модулем, закріпленим в гнізді основи, і виводами для кабелів, який відрізняється тим, що у вертикальних утримувачах (6) за допомогою пружних кріпильних елементів (27) встановлені резонансні блоки (11), а в центральній частині основи (3) передбачено посадочне місце (7), в якому з можливістю знімання встановлений електромагнітний модуль (89) молоточкового вузла, забезпечений вузлом (45) безвинтового кріплення електропроводів, при цьому поряд з цим посадочним місцем (7), по суті в межах контуру основи (3), розташовано гніздо (76) для трансформатора, в якому з можливістю знімання встановлений трансформатор (80), і гніздо (19) для електронного модуля (76), розташованого з можливістю знімання на платі (77) основи, при цьому електромагнітний модуль (89) молоточкового вузла, забезпечений вузлом (45) безгвинтового кріплення електропроводів, трансформатор (80) і електронний модуль (76) сполучені один з одним електропроводами (65).

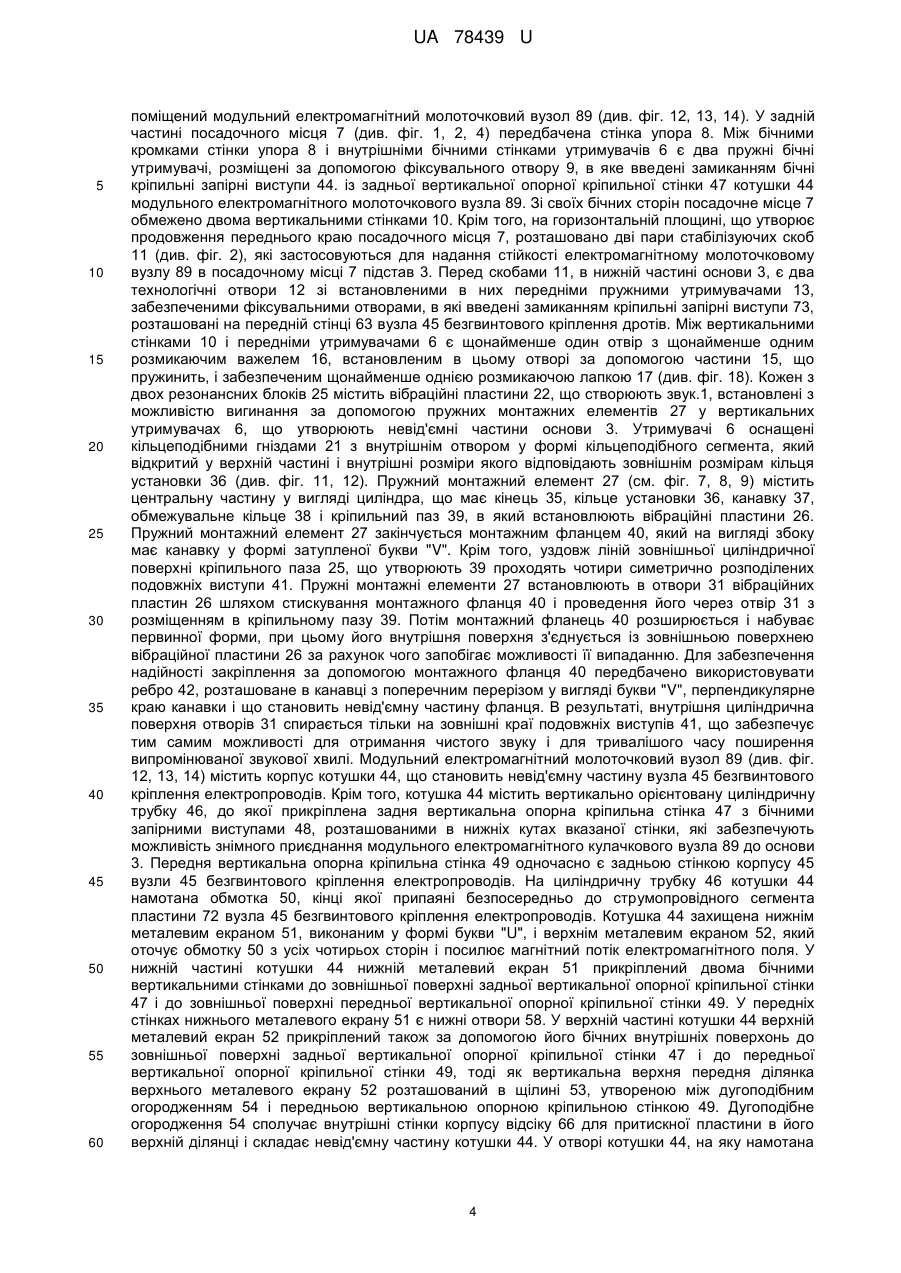

2. Дверний дзвінок за п. 1, який відрізняється тим, що в задній частині посадочного місця (7) є опорна стінка (8), а між бічними кромками опорної стінки (8) і внутрішніми бічними поверхнями утримувачів (6) є два пружні бічні утримувачі з фіксувальними отворами (9), причому бічні сторони посадочного місця (7) обмежені двома вертикальними стінками (10), тоді як на горизонтальній площині, що є продовженням переднього краю посадочного місця (7), розташовано два передніх пружних утримувачі (13), в яких виконані фіксувальні отвори.

3. Дверний дзвінок за п. 1, який відрізняється тим, що в проміжку між краєм контуру основи (3) і контуром посадочного місця (7) є гніздо (76) для трансформатора і гніздо (19) для електронного модуля (76).

4. Дверний дзвінок за п. 1 або п. 2, або п. 3, який відрізняється тим, що в основі (3) між вертикальними стінками (10) і передніми утримувачами (6) є щонайменше один технологічний отвір зі встановленим в ньому за допомогою пружинної частини (15) щонайменше одним розмикаючим важелем (16), забезпеченим щонайменше однією розмикаючою лапкою (17).

5. Дверний дзвінок за п. 1 або 2, або 3, який відрізняється тим, що утримувачі (6) оснащені кільцеподібними гніздами (21) з внутрішнім отвором у формі кільцевого сегмента, який відкритий у верхній частині і внутрішні розміри якого відповідають зовнішнім розмірам настановного кільця (36).

6. Дверний дзвінок за п. 1, який відрізняється тим, що пружний кріпильний елемент (27) містить центральну частину у формі циліндра, що має верхній кінець (35), установлювальне кільце (36), канавку (37), обмежувальне кільце (38) і кріпильний паз (39), причому пружний кріпильний елемент (27) закінчується кріпильним фланцем (40), який на вигляді збоку має канавку у вигляді затупленої букви "V", при цьому уздовж ліній зовнішньої циліндричної поверхні кріпильного паза (39), що утворюють, проходять щонайменше три симетрично розподілених подовжніх виступи (41).

7. Дверний дзвінок за п. 1 або 6, який відрізняється тим, що в канавці кріпильного фланця (40), що має поперечний переріз у формі букви "V", передбачено ребро (42), розташоване перпендикулярно краю канавки, що утворює невід'ємну частину вказаного ребра.

8. Дверний дзвінок за п. 1 або 6, або 7, який відрізняється тим, що внутрішні циліндричні поверхні отворів (31) у вібраційних пластинах (26) спираються на зовнішні краї подовжніх виступів (41).

9. Дверний дзвінок за п. 1, який відрізняється тим, що модульний електромагнітний молотковий вузол (89) містить корпус (44) котушки, що становить невід'ємну частину вузла (45) безгвинтового кріплення електропроводів.

10. Дверний дзвінок за п. 9, який відрізняється тим, що котушка (44) має вертикальну опорну кріпильну стінку (47) з виступаючими бічними кріпильними замковими виступами (48), розташованими в нижніх кутах вказаної стінки, і передню вертикальну опорну кріпильну стінку (49), яка одночасно є задньою стінкою корпусу (63) вузла (45) безгвинтового кріплення електропроводів, при цьому на верхній передній вертикальній стінці корпусу (63) є верхній замковий виступ (59), а нижня частина вказаної стінки забезпечена передніми кріпильними замковими виступами (56).

11. Дверний дзвінок за п. 10, який відрізняється тим, що котушка (44) з обмоткою (50) захищена нижнім металевим екраном (51) і верхнім металевим екраном (52), які виконані у формі букви "U" і мають верхній фіксувальний отвір (57) і нижній фіксувальний отвір (58).

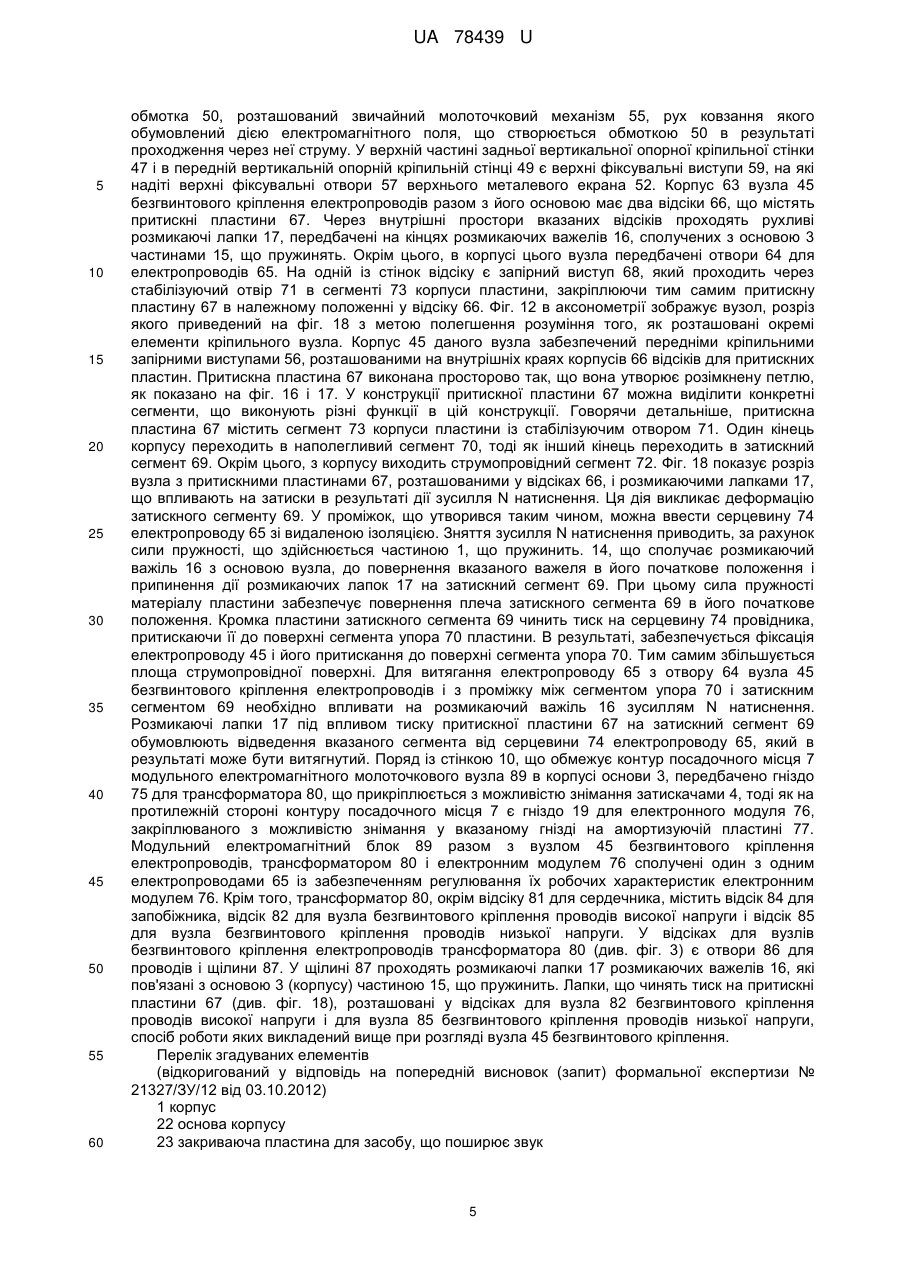

12. Дверний дзвінок за п. 1, який відрізняється тим, що корпус (35) вузла (45) безгвинтового кріплення електропроводів разом з основою має два відсіки (66), що вміщують притискні пластини (67), при цьому всередину цих відсіків проходять рухливі розмикаючі лапки (17), розташовані на кінцях розмикаючих важелів (16), сполучених з основою (3) пружинними частинами (15), причому в корпусі цього вузла передбачені отвори (64), а на одній із стінок відсіку (66) є замковий виступ (68), який проходить через стабілізуючий отвір (71) в сегменті (73) корпусу пластини.

13. Дверний дзвінок за п. 10, який відрізняється тим, що притискна пластина (67) виконана просторово так, що утворює розімкнену петлю, при цьому притискна пластина (67) містить сегмент (73) корпусу пластини із стабілізуючим отвором (71), причому один кінець цього сегмента переходить в упорний сегмент (70), тоді як другий його кінець переходить в затискний сегмент (69), окрім цього, від корпусу відходить струмопровідний сегмент (72).

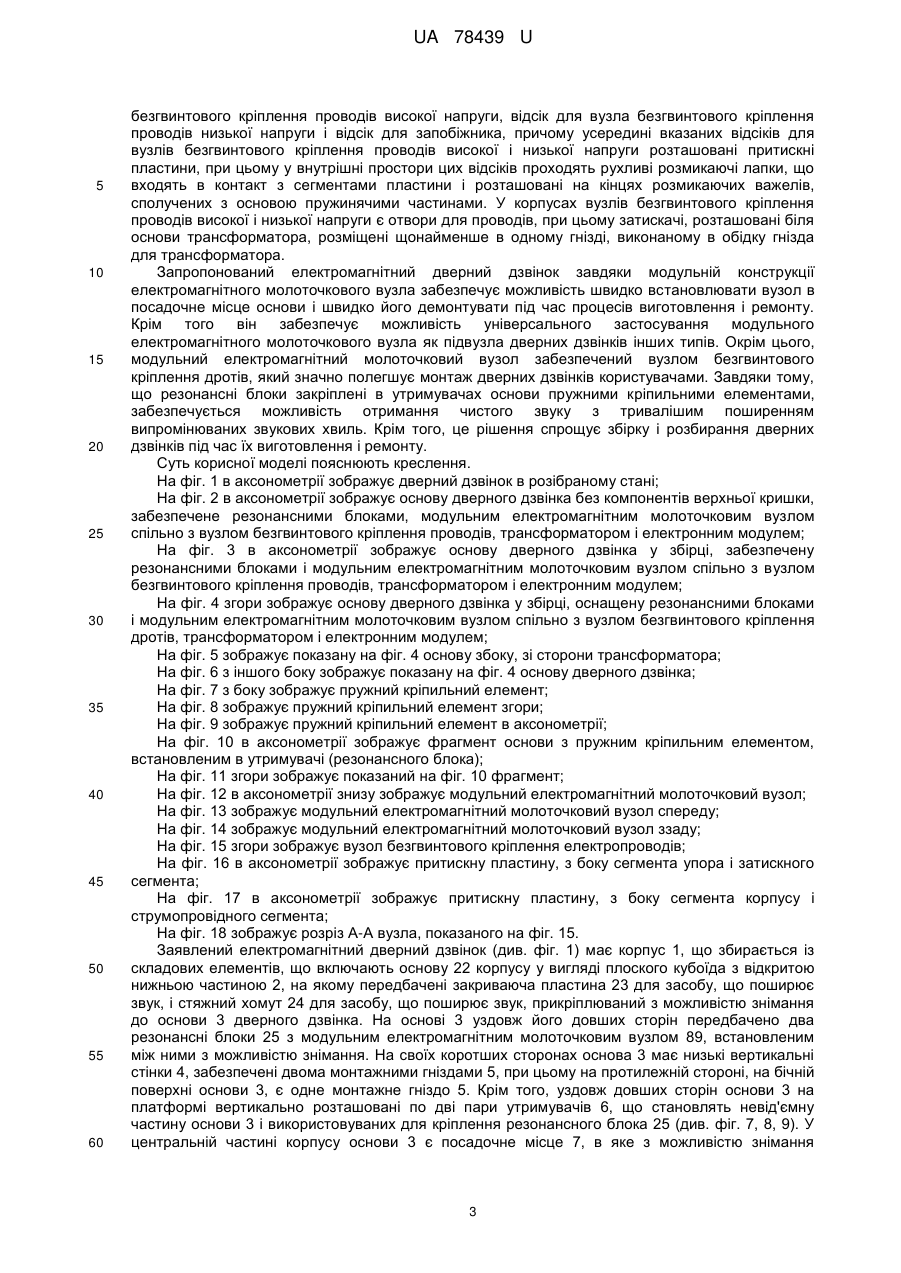

14. Дверний дзвінок за п. 1, який відрізняється тим, що трансформатор (80) разом з його основою містить виконані відповідним чином камеру (81) для сердечника, відсік (82) для вузла безгвинтового кріплення дротів високої напруги, відсік (85) для вузла безгвинтового кріплення дротів низької напруги і відсік (84) для запобіжника, причому відсіки (82) і (85) містять притискні пластини (67), тоді як у внутрішні простори вказаних відсіків через щілини (87) проходять рухливі розмикаючі лапки (17), що входять в контакт з сегментом (69) пластини і розташовані на кінцях розмикаючих важелів (17), сполучених з основою (3) частинами (15), що пружинять, крім того, в корпусах відсіків (82) і (85) є отвори (86) для дротів (65), при цьому захвати (83), розташовані біля основи трансформатора (80), розміщені щонайменше в одному з гнізд (14) для захоплень трансформатора, розташованих в обідку гнізда (75) для трансформатора.
