П’єзоелектричний трансформатор
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, джерело електричних коливань, вимірювальний прилад, який відрізняється тим, що в п'єзотрансформатор введено індуктивний трансформатор, конденсатор і резистор, причому конденсатор з'єднаний з первинною обмоткою індуктивного трансформатора і джерелом електричних коливань, резистор з'єднаний з першим електродом першої системи електродів п'єзоелемента і вторинною обмоткою індуктивного трансформатора.
Текст

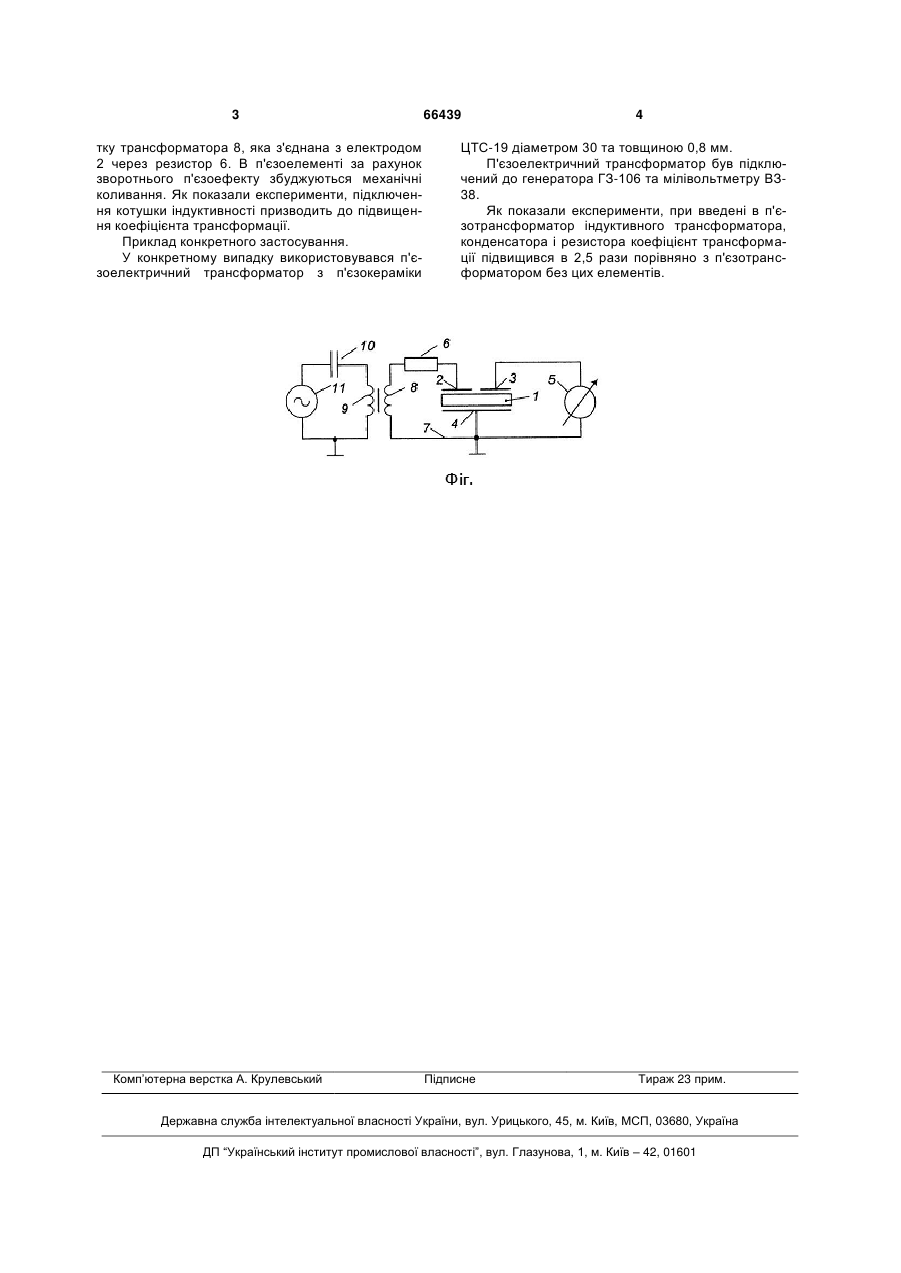

П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, джерело електричних коливань, вимірювальний 3 тку трансформатора 8, яка з'єднана з електродом 2 через резистор 6. В п'єзоелементі за рахунок зворотнього п'єзоефекту збуджуються механічні коливання. Як показали експерименти, підключення котушки індуктивності призводить до підвищення коефіцієнта трансформації. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки Комп’ютерна верстка А. Крулевський 66439 4 ЦТС-19 діаметром 30 та товщиною 0,8 мм. П'єзоелектричний трансформатор був підключений до генератора ГЗ-106 та мілівольтметру ВЗ38. Як показали експерименти, при введені в п'єзотрансформатор індуктивного трансформатора, конденсатора і резистора коефіцієнт трансформації підвищився в 2,5 рази порівняно з п'єзотрансформатором без цих елементів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric cell
Автори англійськоюKlymenko Ihor Mykolaiovych
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюКлименко Игорь Николаевич
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
