Радіотелевізійна приймально-передавальна антена

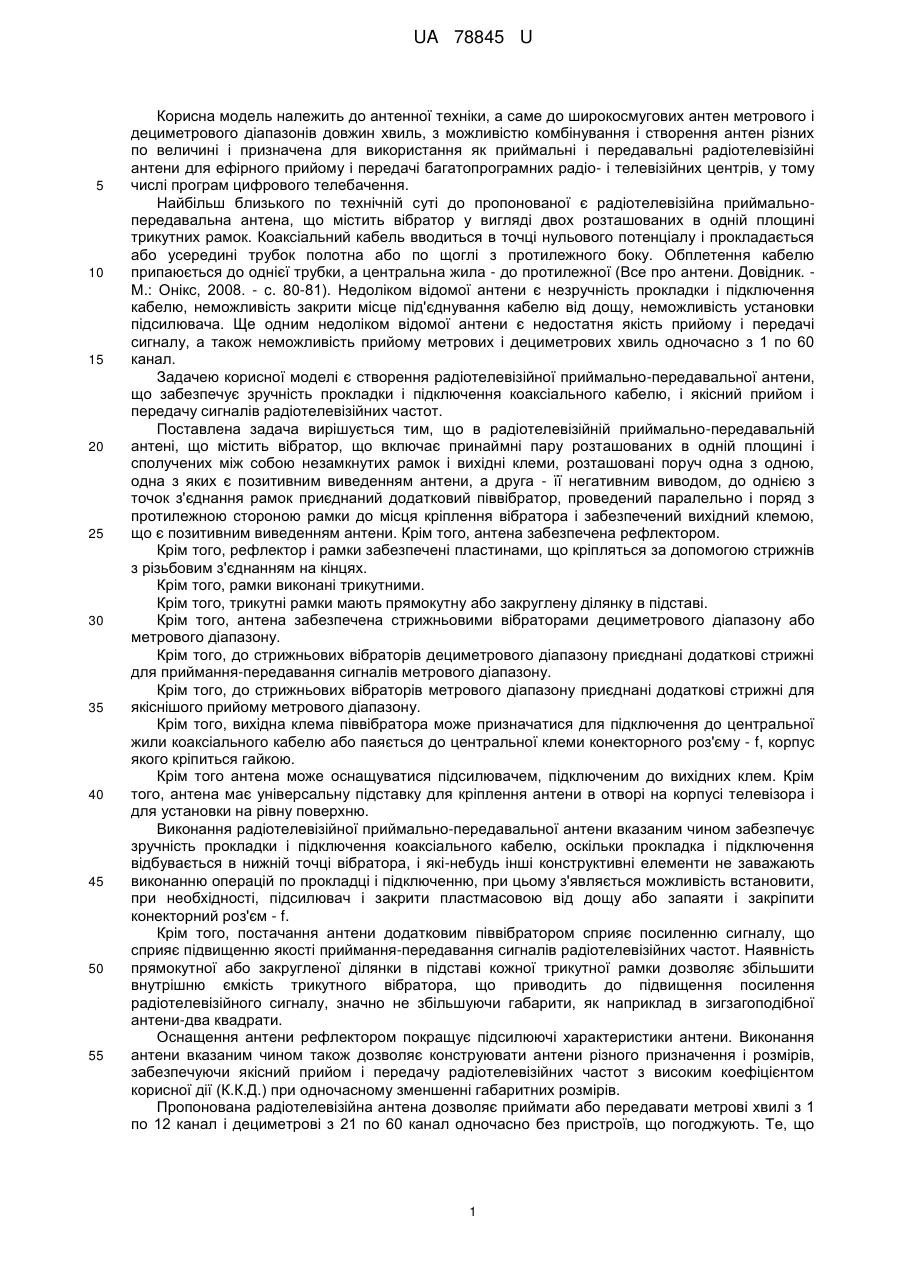

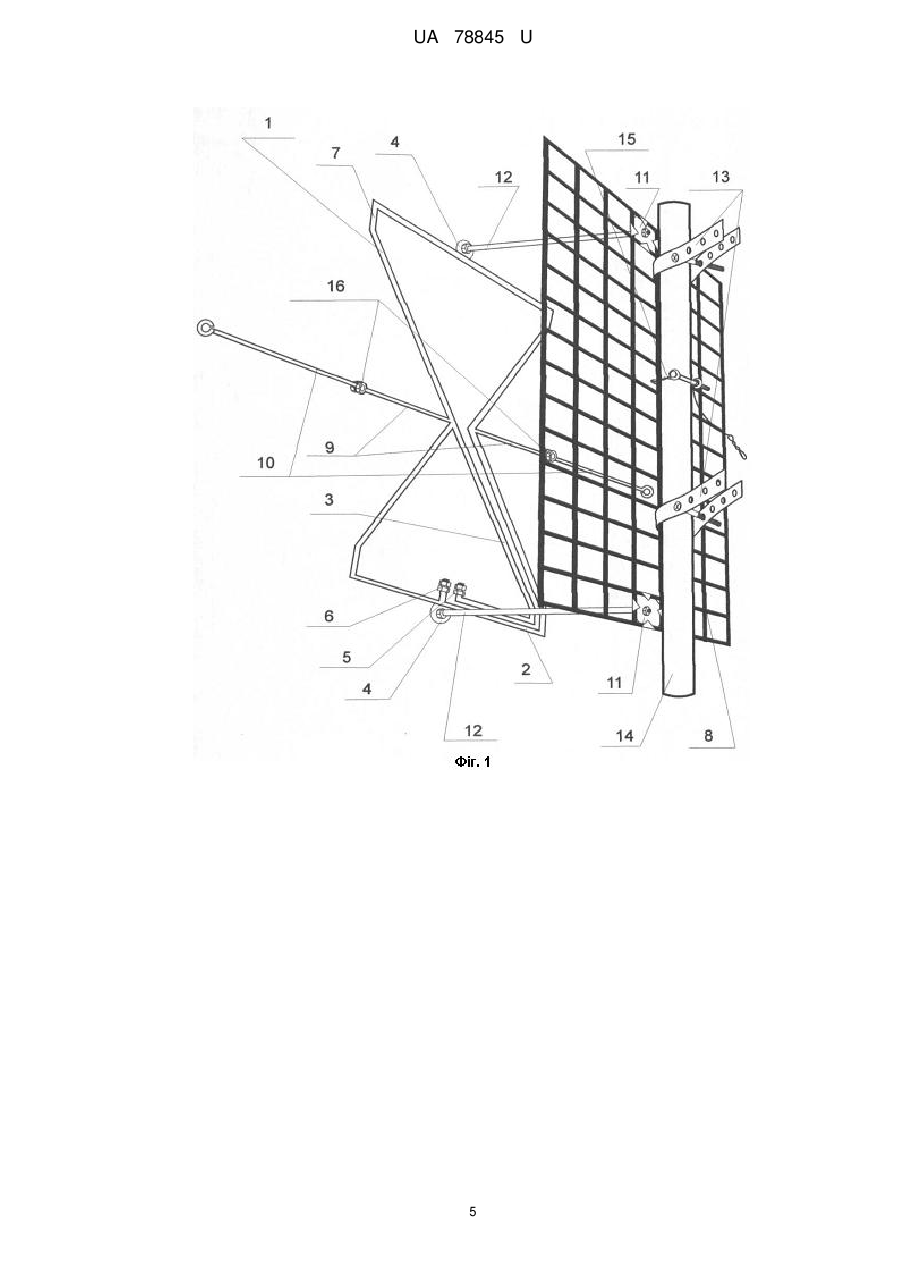

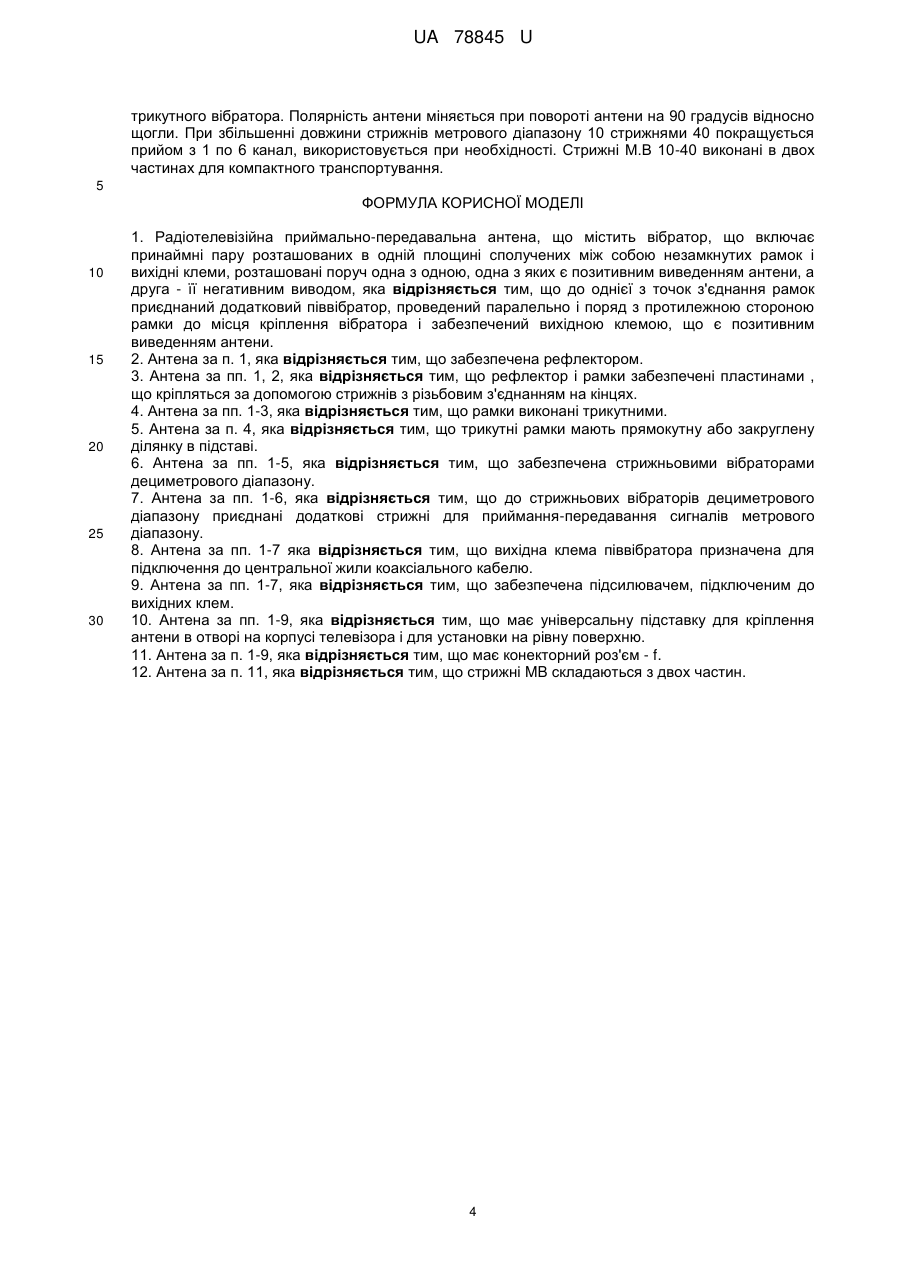

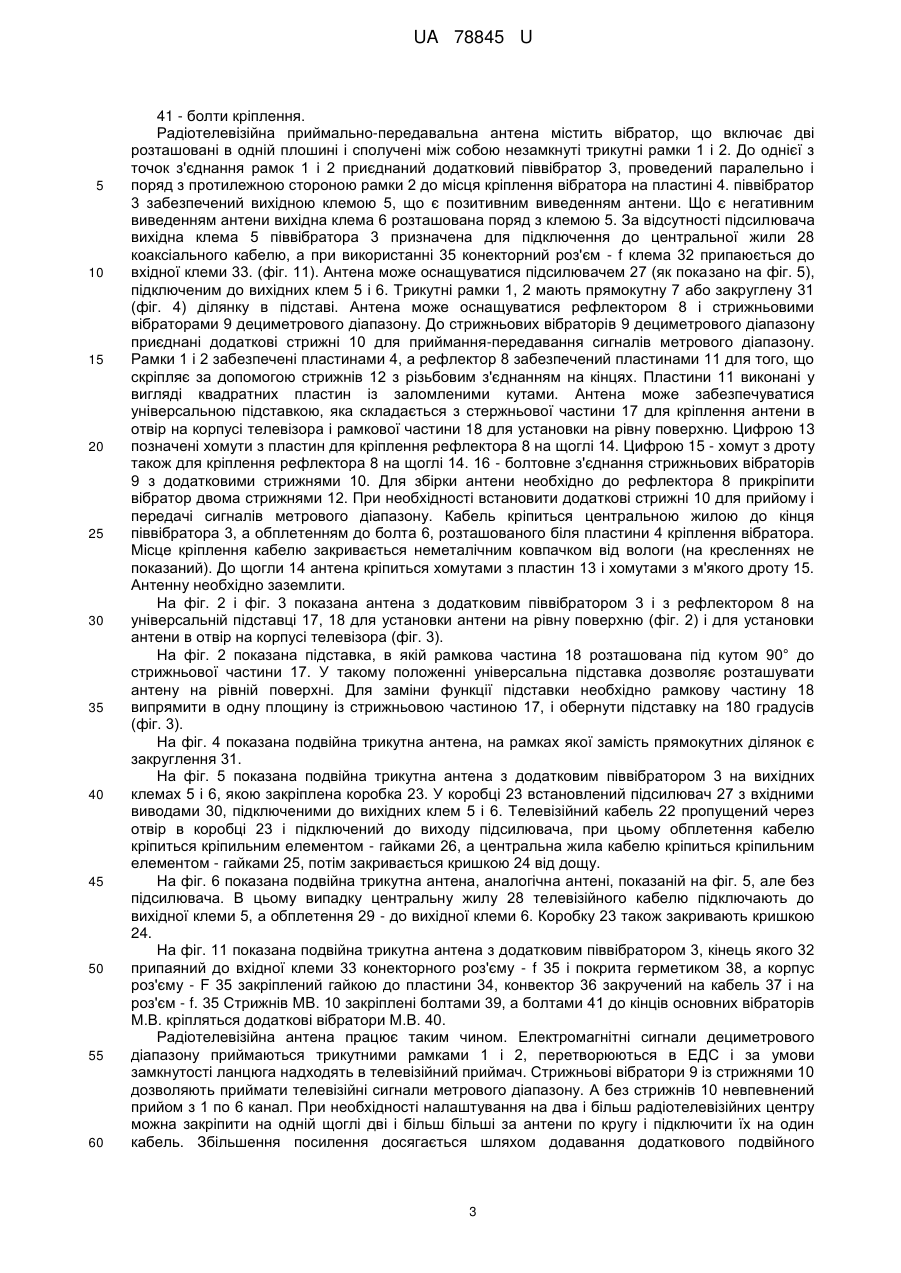

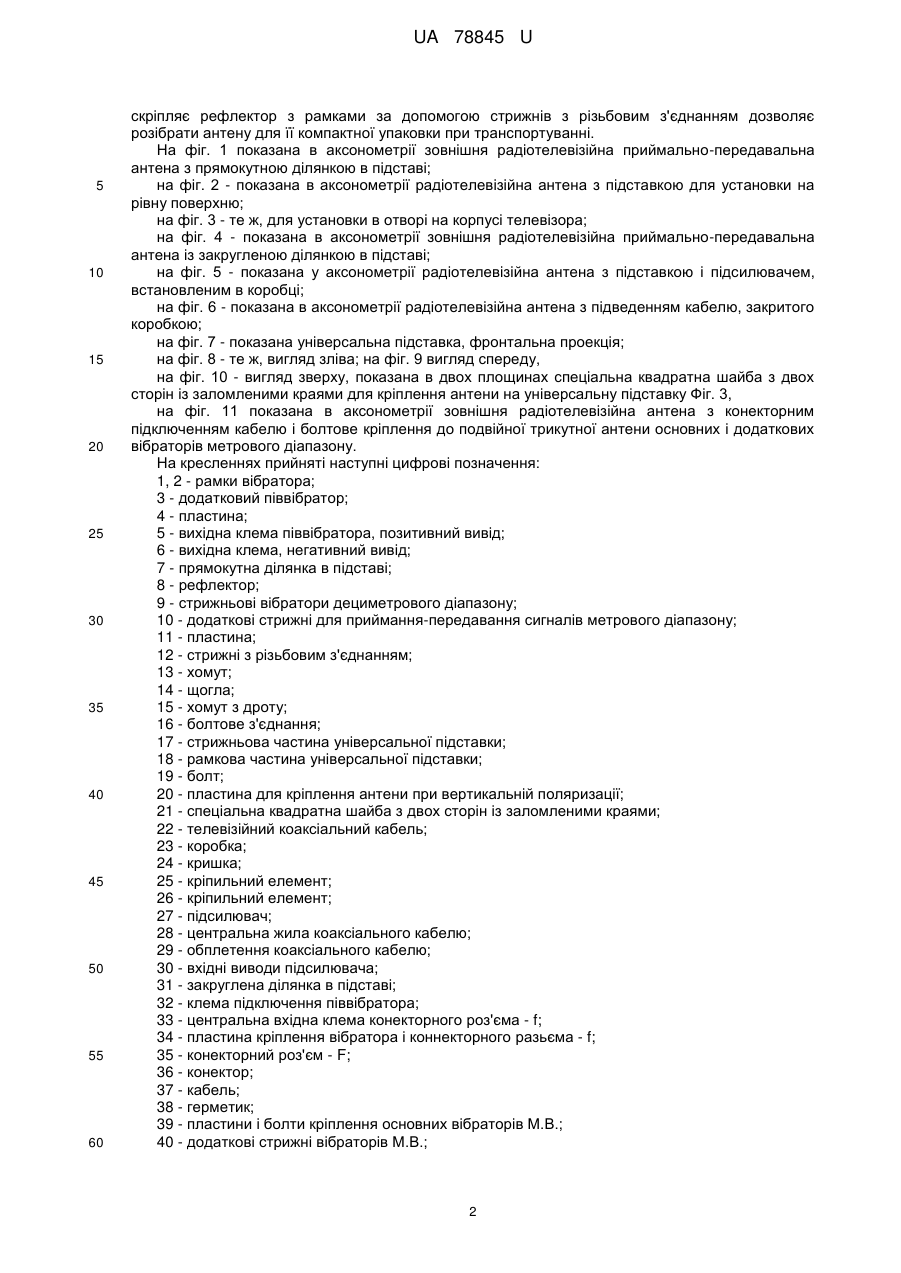

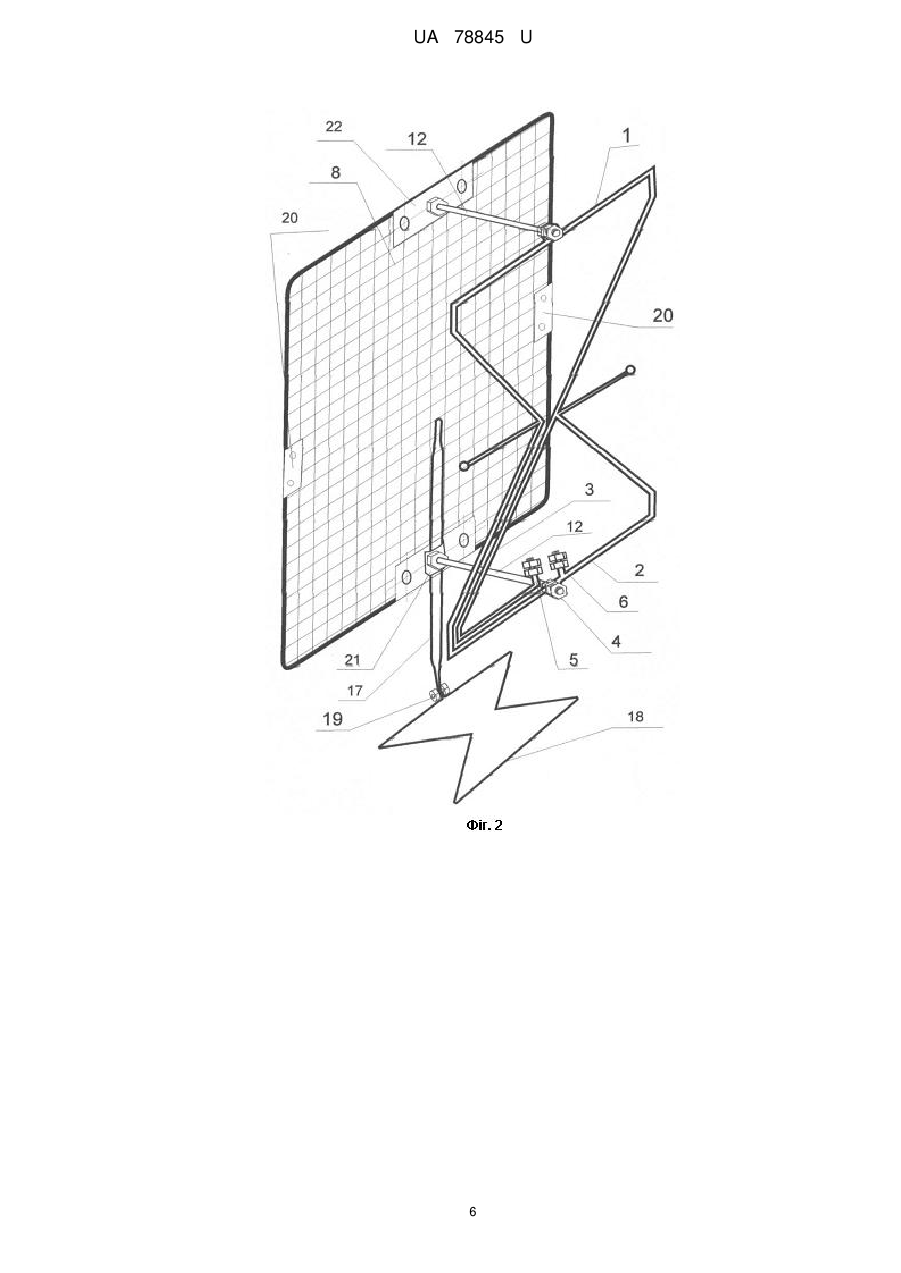

Реферат: Радіотелевізійна приймально-передавальна антена, що містить вібратор, що включає принаймні пару розташованих в одній площині і сполучених між собою незамкнутих рамок і вихідні клеми, розташовані поруч одна з одною, одна з яких є позитивним виведенням антени, а друга - її негативним виводом, крім того до однієї з точок з'єднання рамок приєднаний додатковий піввібратор, проведений паралельно і поряд з протилежною стороною рамки до місця кріплення вібратора і забезпечений вихідний клемою, що є позитивним виведенням антени. UA 78845 U (33) Код держави-учасниці UZ UA 78845 U UA 78845 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до антенної техніки, а саме до широкосмугових антен метрового і дециметрового діапазонів довжин хвиль, з можливістю комбінування і створення антен різних по величині і призначена для використання як приймальні і передавальні радіотелевізійні антени для ефірного прийому і передачі багатопрограмних радіо- і телевізійних центрів, у тому числі програм цифрового телебачення. Найбільш близького по технічній суті до пропонованої є радіотелевізійна приймальнопередавальна антена, що містить вібратор у вигляді двох розташованих в одній площині трикутних рамок. Коаксіальний кабель вводиться в точці нульового потенціалу і прокладається або усередині трубок полотна або по щоглі з протилежного боку. Обплетення кабелю припаюється до однієї трубки, а центральна жила - до протилежної (Все про антени. Довідник. М.: Онікс, 2008. - c. 80-81). Недоліком відомої антени є незручність прокладки і підключення кабелю, неможливість закрити місце під'єднування кабелю від дощу, неможливість установки підсилювача. Ще одним недоліком відомої антени є недостатня якість прийому і передачі сигналу, а також неможливість прийому метрових і дециметрових хвиль одночасно з 1 по 60 канал. Задачею корисної моделі є створення радіотелевізійної приймально-передавальної антени, що забезпечує зручність прокладки і підключення коаксіального кабелю, і якісний прийом і передачу сигналів радіотелевізійних частот. Поставлена задача вирішується тим, що в радіотелевізійній приймально-передавальній антені, що містить вібратор, що включає принаймні пару розташованих в одній площині і сполучених між собою незамкнутих рамок і вихідні клеми, розташовані поруч одна з одною, одна з яких є позитивним виведенням антени, а друга - її негативним виводом, до однією з точок з'єднання рамок приєднаний додатковий піввібратор, проведений паралельно і поряд з протилежною стороною рамки до місця кріплення вібратора і забезпечений вихідний клемою, що є позитивним виведенням антени. Крім того, антена забезпечена рефлектором. Крім того, рефлектор і рамки забезпечені пластинами, що кріпляться за допомогою стрижнів з різьбовим з'єднанням на кінцях. Крім того, рамки виконані трикутними. Крім того, трикутні рамки мають прямокутну або закруглену ділянку в підставі. Крім того, антена забезпечена стрижньовими вібраторами дециметрового діапазону або метрового діапазону. Крім того, до стрижньових вібраторів дециметрового діапазону приєднані додаткові стрижні для приймання-передавання сигналів метрового діапазону. Крім того, до стрижньових вібраторів метрового діапазону приєднані додаткові стрижні для якіснішого прийому метрового діапазону. Крім того, вихідна клема піввібратора може призначатися для підключення до центральної жили коаксіального кабелю або паяється до центральної клеми конекторного роз'єму - f, корпус якого кріпиться гайкою. Крім того антена може оснащуватися підсилювачем, підключеним до вихідних клем. Крім того, антена має універсальну підставку для кріплення антени в отворі на корпусі телевізора і для установки на рівну поверхню. Виконання радіотелевізійної приймально-передавальної антени вказаним чином забезпечує зручність прокладки і підключення коаксіального кабелю, оскільки прокладка і підключення відбувається в нижній точці вібратора, і які-небудь інші конструктивні елементи не заважають виконанню операцій по прокладці і підключенню, при цьому з'являється можливість встановити, при необхідності, підсилювач і закрити пластмасовою від дощу або запаяти і закріпити конекторний роз'єм - f. Крім того, постачання антени додатковим піввібратором сприяє посиленню сигналу, що сприяє підвищенню якості приймання-передавання сигналів радіотелевізійних частот. Наявність прямокутної або закругленої ділянки в підставі кожної трикутної рамки дозволяє збільшити внутрішню ємкість трикутного вібратора,що приводить до підвищення посилення радіотелевізійного сигналу, значно не збільшуючи габарити, як наприклад в зигзагоподібної антени-два квадрати. Оснащення антени рефлектором покращує підсилюючі характеристики антени. Виконання антени вказаним чином також дозволяє конструювати антени різного призначення і розмірів, забезпечуючи якісний прийом і передачу радіотелевізійних частот з високим коефіцієнтом корисної дії (К.К.Д.) при одночасному зменшенні габаритних розмірів. Пропонована радіотелевізійна антена дозволяє приймати або передавати метрові хвилі з 1 по 12 канал і дециметрові з 21 по 60 канал одночасно без пристроїв, що погоджують. Те, що 1 UA 78845 U 5 10 15 20 25 30 35 40 45 50 55 60 скріпляє рефлектор з рамками за допомогою стрижнів з різьбовим з'єднанням дозволяє розібрати антену для її компактної упаковки при транспортуванні. На фіг. 1 показана в аксонометрії зовнішня радіотелевізійна приймально-передавальна антена з прямокутною ділянкою в підставі; на фіг. 2 - показана в аксонометрії радіотелевізійна антена з підставкою для установки на рівну поверхню; на фіг. 3 - те ж, для установки в отворі на корпусі телевізора; на фіг. 4 - показана в аксонометрії зовнішня радіотелевізійна приймально-передавальна антена із закругленою ділянкою в підставі; на фіг. 5 - показана у аксонометрії радіотелевізійна антена з підставкою і підсилювачем, встановленим в коробці; на фіг. 6 - показана в аксонометрії радіотелевізійна антена з підведенням кабелю, закритого коробкою; на фіг. 7 - показана універсальна підставка, фронтальна проекція; на фіг. 8 - те ж, вигляд зліва; на фіг. 9 вигляд спереду, на фіг. 10 - вигляд зверху, показана в двох площинах спеціальна квадратна шайба з двох сторін із заломленими краями для кріплення антени на універсальну підставку Фіг. 3, на фіг. 11 показана в аксонометрії зовнішня радіотелевізійна антена з конекторним підключенням кабелю і болтове кріплення до подвійної трикутної антени основних і додаткових вібраторів метрового діапазону. На кресленнях прийняті наступні цифрові позначення: 1, 2 - рамки вібратора; 3 - додатковий піввібратор; 4 - пластина; 5 - вихідна клема піввібратора, позитивний вивід; 6 - вихідна клема, негативний вивід; 7 - прямокутна ділянка в підставі; 8 - рефлектор; 9 - стрижньові вібратори дециметрового діапазону; 10 - додаткові стрижні для приймання-передавання сигналів метрового діапазону; 11 - пластина; 12 - стрижні з різьбовим з'єднанням; 13 - хомут; 14 - щогла; 15 - хомут з дроту; 16 - болтове з'єднання; 17 - стрижньова частина універсальної підставки; 18 - рамкова частина універсальної підставки; 19 - болт; 20 - пластина для кріплення антени при вертикальній поляризації; 21 - спеціальна квадратна шайба з двох сторін із заломленими краями; 22 - телевізійний коаксіальний кабель; 23 - коробка; 24 - кришка; 25 - кріпильний елемент; 26 - кріпильний елемент; 27 - підсилювач; 28 - центральна жила коаксіального кабелю; 29 - обплетення коаксіального кабелю; 30 - вхідні виводи підсилювача; 31 - закруглена ділянка в підставі; 32 - клема підключення піввібратора; 33 - центральна вхідна клема конекторного роз'єма - f; 34 - пластина кріплення вібратора і коннекторного разьєма - f; 35 - конекторний роз'єм - F; 36 - конектор; 37 - кабель; 38 - герметик; 39 - пластини і болти кріплення основних вібраторів М.В.; 40 - додаткові стрижні вібраторів М.В.; 2 UA 78845 U 5 10 15 20 25 30 35 40 45 50 55 60 41 - болти кріплення. Радіотелевізійна приймально-передавальна антена містить вібратор, що включає дві розташовані в одній плошині і сполучені між собою незамкнуті трикутні рамки 1 і 2. До однієї з точок з'єднання рамок 1 і 2 приєднаний додатковий піввібратор 3, проведений паралельно і поряд з протилежною стороною рамки 2 до місця кріплення вібратора на пластині 4. піввібратор 3 забезпечений вихідною клемою 5, що є позитивним виведенням антени. Що є негативним виведенням антени вихідна клема 6 розташована поряд з клемою 5. За відсутності підсилювача вихідна клема 5 піввібратора 3 призначена для підключення до центральної жили 28 коаксіального кабелю, а при використанні 35 конекторний роз'єм - f клема 32 припаюється до вхідної клеми 33. (фіг. 11). Антена може оснащуватися підсилювачем 27 (як показано на фіг. 5), підключеним до вихідних клем 5 і 6. Трикутні рамки 1, 2 мають прямокутну 7 або закруглену 31 (фіг. 4) ділянку в підставі. Антена може оснащуватися рефлектором 8 і стрижньовими вібраторами 9 дециметрового діапазону. До стрижньових вібраторів 9 дециметрового діапазону приєднані додаткові стрижні 10 для приймання-передавання сигналів метрового діапазону. Рамки 1 і 2 забезпечені пластинами 4, а рефлектор 8 забезпечений пластинами 11 для того, що скріпляє за допомогою стрижнів 12 з різьбовим з'єднанням на кінцях. Пластини 11 виконані у вигляді квадратних пластин із заломленими кутами. Антена може забезпечуватися універсальною підставкою, яка складається з стержньової частини 17 для кріплення антени в отвір на корпусі телевізора і рамкової частини 18 для установки на рівну поверхню. Цифрою 13 позначені хомути з пластин для кріплення рефлектора 8 на щоглі 14. Цифрою 15 - хомут з дроту також для кріплення рефлектора 8 на щоглі 14. 16 - болтовне з'єднання стрижньових вібраторів 9 з додатковими стрижнями 10. Для збірки антени необхідно до рефлектора 8 прикріпити вібратор двома стрижнями 12. При необхідності встановити додаткові стрижні 10 для прийому і передачі сигналів метрового діапазону. Кабель кріпиться центральною жилою до кінця піввібратора 3, а обплетенням до болта 6, розташованого біля пластини 4 кріплення вібратора. Місце кріплення кабелю закривається неметалічним ковпачком від вологи (на кресленнях не показаний). До щогли 14 антена кріпиться хомутами з пластин 13 і хомутами з м'якого дроту 15. Антенну необхідно заземлити. На фіг. 2 і фіг. 3 показана антена з додатковим піввібратором 3 і з рефлектором 8 на універсальній підставці 17, 18 для установки антени на рівну поверхню (фіг. 2) і для установки антени в отвір на корпусі телевізора (фіг. 3). На фіг. 2 показана підставка, в якій рамкова частина 18 розташована під кутом 90° до стрижньової частини 17. У такому положенні універсальна підставка дозволяє розташувати антену на рівній поверхні. Для заміни функції підставки необхідно рамкову частину 18 випрямити в одну площину із стрижньовою частиною 17, і обернути підставку на 180 градусів (фіг. 3). На фіг. 4 показана подвійна трикутна антена, на рамках якої замість прямокутних ділянок є закруглення 31. На фіг. 5 показана подвійна трикутна антена з додатковим піввібратором 3 на вихідних клемах 5 і 6, якою закріплена коробка 23. У коробці 23 встановлений підсилювач 27 з вхідними виводами 30, підключеними до вихідних клем 5 і 6. Телевізійний кабель 22 пропущений через отвір в коробці 23 і підключений до виходу підсилювача, при цьому обплетення кабелю кріпиться кріпильним елементом - гайками 26, а центральна жила кабелю кріпиться кріпильним елементом - гайками 25, потім закривається кришкою 24 від дощу. На фіг. 6 показана подвійна трикутна антена, аналогічна антені, показаній на фіг. 5, але без підсилювача. В цьому випадку центральну жилу 28 телевізійного кабелю підключають до вихідної клеми 5, а обплетення 29 - до вихідної клеми 6. Коробку 23 також закривають кришкою 24. На фіг. 11 показана подвійна трикутна антена з додатковим піввібратором 3, кінець якого 32 припаяний до вхідної клеми 33 конекторного роз'єму - f 35 і покрита герметиком 38, а корпус роз'єму - F 35 закріплений гайкою до пластини 34, конвектор 36 закручений на кабель 37 і на роз'єм - f. 35 Стрижнів MB. 10 закріплені болтами 39, а болтами 41 до кінців основних вібраторів М.В. кріпляться додаткові вібратори М.В. 40. Радіотелевізійна антена працює таким чином. Електромагнітні сигнали дециметрового діапазону приймаються трикутними рамками 1 і 2, перетворюються в ЕДС і за умови замкнутості ланцюга надходять в телевізійний приймач. Стрижньові вібратори 9 із стрижнями 10 дозволяють приймати телевізійні сигнали метрового діапазону. А без стрижнів 10 невпевнений прийом з 1 по 6 канал. При необхідності налаштування на два і більш радіотелевізійних центру можна закріпити на одній щоглі дві і більш більші за антени по кругу і підключити їх на один кабель. Збільшення посилення досягається шляхом додавання додаткового подвійного 3 UA 78845 U трикутного вібратора. Полярність антени міняється при повороті антени на 90 градусів відносно щогли. При збільшенні довжини стрижнів метрового діапазону 10 стрижнями 40 покращується прийом з 1 по 6 канал, використовується при необхідності. Стрижні М.В 10-40 виконані в двох частинах для компактного транспортування. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Радіотелевізійна приймально-передавальна антена, що містить вібратор, що включає принаймні пару розташованих в одній площині сполучених між собою незамкнутих рамок і вихідні клеми, розташовані поруч одна з одною, одна з яких є позитивним виведенням антени, а друга - її негативним виводом, яка відрізняється тим, що до однієї з точок з'єднання рамок приєднаний додатковий піввібратор, проведений паралельно і поряд з протилежною стороною рамки до місця кріплення вібратора і забезпечений вихідною клемою, що є позитивним виведенням антени. 2. Антена за п. 1, яка відрізняється тим, що забезпечена рефлектором. 3. Антена за пп. 1, 2, яка відрізняється тим, що рефлектор і рамки забезпечені пластинами , що кріпляться за допомогою стрижнів з різьбовим з'єднанням на кінцях. 4. Антена за пп. 1-3, яка відрізняється тим, що рамки виконані трикутними. 5. Антена за п. 4, яка відрізняється тим, що трикутні рамки мають прямокутну або закруглену ділянку в підставі. 6. Антена за пп. 1-5, яка відрізняється тим, що забезпечена стрижньовими вібраторами дециметрового діапазону. 7. Антена за пп. 1-6, яка відрізняється тим, що до стрижньових вібраторів дециметрового діапазону приєднані додаткові стрижні для приймання-передавання сигналів метрового діапазону. 8. Антена за пп. 1-7 яка відрізняється тим, що вихідна клема піввібратора призначена для підключення до центральної жили коаксіального кабелю. 9. Антена за пп. 1-7, яка відрізняється тим, що забезпечена підсилювачем, підключеним до вихідних клем. 10. Антена за пп. 1-9, яка відрізняється тим, що має універсальну підставку для кріплення антени в отворі на корпусі телевізора і для установки на рівну поверхню. 11. Антена за п. 1-9, яка відрізняється тим, що має конекторний роз'єм - f. 12. Антена за п. 11, яка відрізняється тим, що стрижні MB складаються з двох частин. 4 UA 78845 U 5 UA 78845 U 6 UA 78845 U 7 UA 78845 U 8 UA 78845 U 9 UA 78845 U 10 UA 78845 U 11 UA 78845 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
