Багатофункціональний вимірювальний інструмент

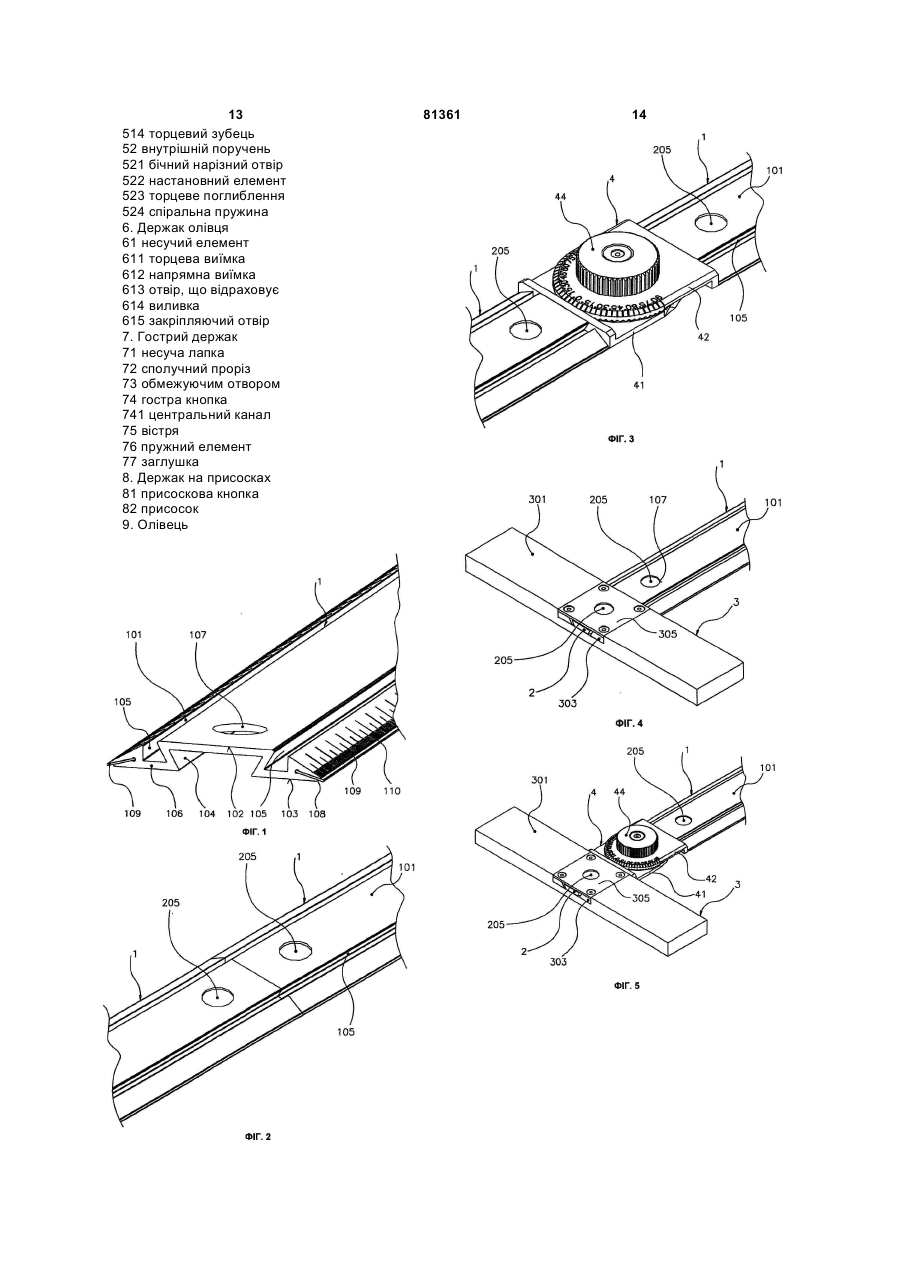

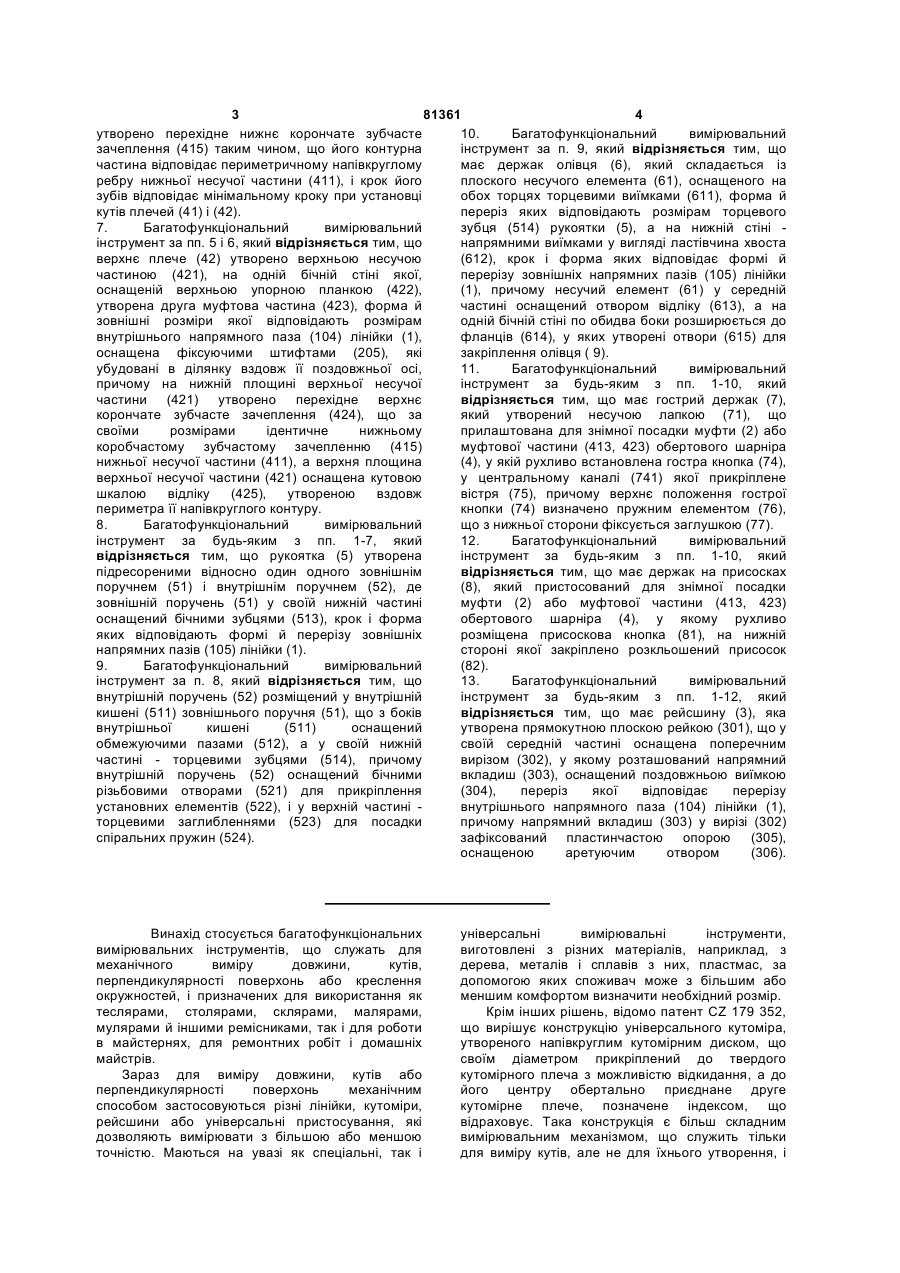

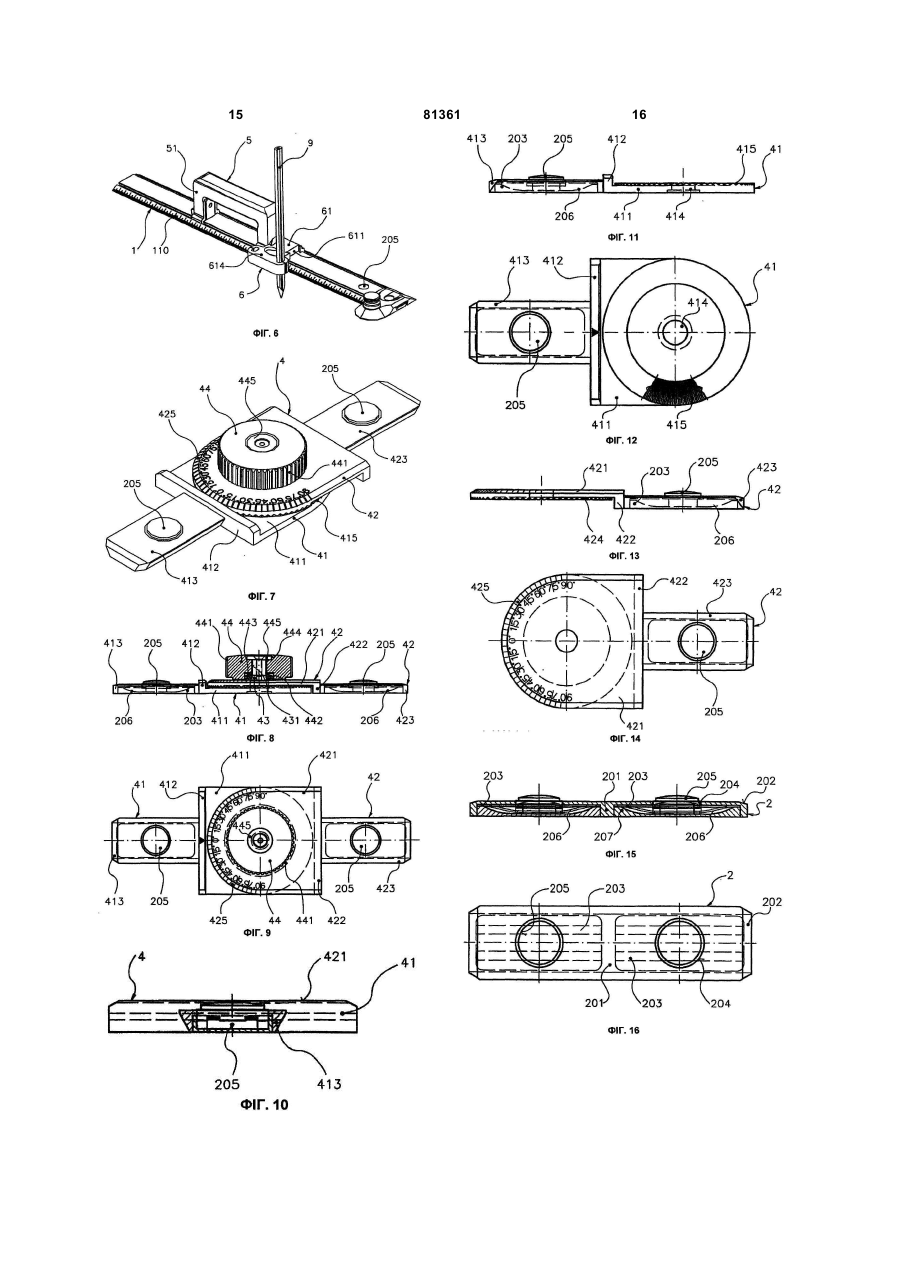

1. Багатофункціональний вимірювальний інструмент для механічного виміру довжини, кутів, перпендикулярності поверхонь або креслення окружностей, що містить щонайменше одну лінійку (1), профільований корпус якої хоча б в одній кінцевій частині пристосований для приєднання протилежної деталі, який відрізняється тим, що в центральній частині нижньої основи корпуса (101) лінійки (1) утворено поздовжній внутрішній напрямний паз у вигляді ластівчина хвоста, поблизу хоча б одного торця (106) лінійки (1) у верхній основі (102) корпуса (101) утворено принаймні один фіксуючий отвір (107) для защіплювання фіксуючого штифта (205) муфти (2) або муфтових частин (413), (423) обертового шарніра (4), посаджених у кінцеве положення у внутрішньому напрямному пазу (101). 2. Багатофункціональний вимірювальний інструмент за п. 1, який відрізняється тим, що на верхній основі (102) корпуса (101) паралельно із внутрішнім напрямним пазом (104) додатково утворено повздовжній зовнішній напрямний паз (105) у вигляді ластівчина хвоста для насадки рукоятки (5), додатково оснащеної за необхідності держаком олівця (6). 3. Багатофункціональний вимірювальний інструмент за п. 1 та 2, який відрізняється тим, що муфта (2) утворена плоскою пластиною (201), форма й зовнішні розміри якої припасовані до розмірів внутрішнього напрямного паза (104) 2 (19) 1 3 81361 4 утворено перехідне нижнє корончате зубчасте 10. Багатофункціональний вимірювальний зачеплення (415) таким чином, що його контурна інструмент за п. 9, який відрізняється тим, що частина відповідає периметричному напівкруглому має держак олівця (6), який складається із ребру нижньої несучої частини (411), і крок його плоского несучого елемента (61), оснащеного на зубів відповідає мінімальному кроку при установці обох торцях торцевими виїмками (611), форма й кутів плечей (41) і (42). переріз яких відповідають розмірам торцевого 7. Багатофункціональний вимірювальний зубця (514) рукоятки (5), а на нижній стіні інструмент за пп. 5 і 6, який відрізняється тим, що напрямними виїмками у вигляді ластівчина хвоста верхнє плече (42) утворено верхньою несучою (612), крок і форма яких відповідає формі й частиною (421), на одній бічній стіні якої, перерізу зовнішніх напрямних пазів (105) лінійки оснащеній верхньою упорною планкою (422), (1), причому несучий елемент (61) у середній утворена друга муфтова частина (423), форма й частині оснащений отвором відліку (613), а на зовнішні розміри якої відповідають розмірам одній бічній стіні по обидва боки розширюється до внутрішнього напрямного паза (104) лінійки (1), фланців (614), у яких утворені отвори (615) для оснащена фіксуючими штифтами (205), які закріплення олівця ( 9). убудовані в ділянку вздовж її поздовжньої осі, 11. Багатофункціональний вимірювальний причому на нижній площині верхньої несучої інструмент за будь-яким з пп. 1-10, який частини (421) утворено перехідне верхнє відрізняється тим, що має гострий держак (7), корончате зубчасте зачеплення (424), що за який утворений несучою лапкою (71), що своїми розмірами ідентичне нижньому прилаштована для знімної посадки муфти (2) або коробчастому зубчастому зачепленню (415) муфтової частини (413, 423) обертового шарніра нижньої несучої частини (411), а верхня площина (4), у якій рухливо встановлена гостра кнопка (74), верхньої несучої частини (421) оснащена кутовою у центральному каналі (741) якої прикріплене шкалою відліку (425), утвореною вздовж вістря (75), причому верхнє положення гострої периметра її напівкруглого контуру. кнопки (74) визначено пружним елементом (76), 8. Багатофункціональний вимірювальний що з нижньої сторони фіксується заглушкою (77). інструмент за будь-яким з пп. 1-7, який 12. Багатофункціональний вимірювальний відрізняється тим, що рукоятка (5) утворена інструмент за будь-яким з пп. 1-10, який підресореними відносно один одного зовнішнім відрізняється тим, що має держак на присосках поручнем (51) і внутрішнім поручнем (52), де (8), який пристосований для знімної посадки зовнішній поручень (51) у своїй нижній частині муфти (2) або муфтової частини (413, 423) оснащений бічними зубцями (513), крок і форма обертового шарніра (4), у якому рухливо яких відповідають формі й перерізу зовнішніх розміщена присоскова кнопка (81), на нижній напрямних пазів (105) лінійки (1). стороні якої закріплено розкльошений присосок 9. Багатофункціональний вимірювальний (82). інструмент за п. 8, який відрізняється тим, що 13. Багатофункціональний вимірювальний внутрішній поручень (52) розміщений у внутрішній інструмент за будь-яким з пп. 1-12, який кишені (511) зовнішнього поручня (51), що з боків відрізняється тим, що має рейсшину (3), яка внутрішньоїкишені (511) оснащений утворена прямокутною плоскою рейкою (301), що у обмежуючими пазами (512), а у своїй нижній своїй середній частині оснащена поперечним частині - торцевими зубцями (514), причому вирізом (302), у якому розташований напрямний внутрішній поручень (52) оснащений бічними вкладиш (303), оснащений поздовжньою виїмкою різьбовими отворами (521) для прикріплення (304), переріз якої відповідає перерізу установних елементів (522), і у верхній частині внутрішнього напрямного паза (104) лінійки (1), торцевими заглибленнями (523) для посадки причому напрямний вкладиш (303) у вирізі (302) спіральних пружин (524). зафіксований пластинчастою опорою (305), оснащеною аретуючим отвором (306). Винахід стосується багатофункціональних вимірювальних інструментів, що служать для механічного виміру довжини, кутів, перпендикулярності поверхонь або креслення окружностей, і призначених для використання як теслярами, столярами, склярами, малярами, мулярами й іншими ремісниками, так і для роботи в майстернях, для ремонтних робіт і домашніх майстрів. Зараз для виміру довжини, кутів або перпендикулярності поверхонь механічним способом застосовуються різні лінійки, кутоміри, рейсшини або універсальні пристосування, які дозволяють вимірювати з більшою або меншою точністю. Маються на увазі як спеціальні, так і універсальні вимірювальні інструменти, виготовлені з різних матеріалів, наприклад, з дерева, металів і сплавів з них, пластмас, за допомогою яких споживач може з більшим або меншим комфортом визначити необхідний розмір. Крім інших рішень, відомо патент CZ 179 352, що вирішує конструкцію універсального кутоміра, утвореного напівкруглим кутомірним диском, що своїм діаметром прикріплений до твердого кутомірного плеча з можливістю відкидання, а до його центру обертально приєднане друге кутомірне плече, позначене індексом, що відраховує. Така конструкція є більш складним вимірювальним механізмом, що служить тільки для виміру кутів, але не для їхнього утворення, і 5 81361 6 оснащений додатково двома паралелограмами півкола й у центрі нижньої несучої частини для віддалення вимірювальних плечей від утворено кріпильний отвір для вставляння кутомірного диску. Недоліком є можливість виміру центрального штифта, причому навколо тільки внутрішніх кутів в інтервалі 0°-180°, причому кріпильного отвору на верхній площині нижньої кути 0° та 180° і близькі їм кути з конструкційних несучої частини утворене перехідне нижнє міркувань змінювати не можна. корончате зубчасте зачеплення таким чином, що Відомо також рішення з [патенту GB 2 352 його контурна частина відповідає периферійному 039], що стосується пристосування для виміру напівкруглому краю нижньої несучої частини й двох розмірів одночасно. Мова йде про крок його зубів відповідає мінімальному кроку при пристосування, що складається із двох лінійок установці кутів плечей. У той же час верхнє плече прямокутного перетину із центральним поздовжнім утворене верхньою несучою частиною, на одній отвором і взаємо з'єднаних шарніром, оснащеним бічній стіні якої, оснащеній верхньою упорною кутомірним диском. планкою, утворена друга муфтова частина, форма Обидві лінійки можна встановити так, щоб й зовнішні розміри якої відповідають розмірам було можливо виміряти не тільки кут між двома внутрішнього напрямного паза лінійки та яка плечима, але одночасно і їхньої довжини. оснащена фіксуючими штифтами, які убудовані в Недоліком даного рішення є той факт, що ділянки по поздовжньої осі, причому на нижній основи поверхонь лінійок не перебувають в одній площині верхньої несучої частини утворене площині, пристосування призначене тільки для перехідне верхнє корончате зубчасте зачеплення, виміру, але не одночасного утворення кутів, а розміри якого однакові з нижнім корончатим затяжний центральний шарнір не оснащений зубчастим зачепленням нижньої несучої частини, ніяким індексуючим пристроєм для а верхня площина верхньої несучої частини стрибкоподібного переміщення лінійок для оснащена кутовою лічильною шкалою, утвореною встановлення кутів. по периметру напівкруглого контуру. Предметом опублікованої заявки на видачу В переважному варіанті виконання [патенту US 2003/0074800] є конструкція висувної вимірювальний інструмент має рукоятку, утворену лінійки з фіксацією положення висунутої деталі. взаємопідресореними зовнішнім і внутрішнім Основою є лінійка зі шкалою по обидва боки, яка поручнями, причому зовнішній поручень у своїй оснащена з нижньої сторони Т-подібним пазом для нижній частині оснащений бічними зубцями, крок і спрямування більш вузької лінійки прямокутного форма яких відповідають формі й перетину перетину. Дану внутрішню лінійку можна висувати зовнішніх напрямних пазів лінійки. Оптимальне з основної лінійки завжди на певний крок, розміщення внутрішнього поручня у внутрішній величина якого визначена відстанню отворів, кишені зовнішнього поручня, що з боків утворених в основній лінійці. внутрішньої кишені оснащена обмежуючими Висувна лінійка потім фіксується в обраному пазами, а у своїй нижній частині - торцевими положенні за допомогою підресореного штифта, зубцями, причому внутрішній поручень оснащено що заскакує в отвори основної лінійки. Недоліком бічними різьбовими отворами для прикріплення даного рішення є той факт, що воно служить настановних елементів, і у верхній частині тільки для безпосереднього подовження мірної торцевими поглибленнями для посадки спіральних шкали основної лінійки, причому, більше того, пружин. мірна шкала не лежить на одній прямій зі шкалою У комплекті вимірювального інструмента для основної лінійки, що впливає на точність виміру. креслення держак олівця складається із плоского З [патенту DE 195 34 059] відомо також несучого елемента, що оснащений на обох кінців конструкцію кутомірного пристрою в поєднанні зі торцевими виїмками, форма й перетин яких складним метром, в якому додаткове відповідають розмірам торцевого зубця рукоятки, пристосування спеціалізованого призначення а на нижній стіні - напрямними виїмками у вигляді дозволяє вимірювати кути за допомогою складного ластівкового хвоста, крок і форма яких метра з можливістю аретування необхідного кута. відповідають формі й перетину зовнішніх Недоліком такої конструкції є те, що поворотний напрямних пазів лінійки, причому несучий елемент шарнір для установки кутів не оснащений ніяким у середній частині має отвір відліку і на одній індексуючим пристроєм для стрибкоподібного ходу бічній стіні по обидва боки розширюється до установки кутів. фланців, у яких утворено отвори для закріплення Загальним недоліком всіх відомих рішень є олівця. той факт, що вони не дозволяють комплексних У комплекті вимірювального інструмента для операцій, тобто після простої оперативної креслення окружностей гострий держак, утворений перестановки або заміни деталей конструкції несучою лапкою, що пристосована для знімної вимірювати довжину, кути, перпендикулярність посадки муфти або муфтової частини обертового поверхонь або шарніра утворено нижньою шарніра, і в якій рухливо розташована гостра несучою частиною, на одній бічній стіні якої, кнопка, у центральному каналі якої прикріплене оснащеній нижньою упорною планкою, вістря, причому верхнє положення гострої кнопки утворюється перша муфтова частина, форма й визначено пружним елементом, що з нижньої зовнішні розміри якої відповідають розмірам сторони фіксується заглушкою. Для прикріплення внутрішнього напрямного паза лінійки, і яка вимірювального інструмента на гладкій поверхні оснащена фіксуючими штифтами, які убудовані в держак із присосками пристосований для знімної ділянку її поздовжньої осі, притому другій бічній посадки муфти або муфтової частини обертового стіні нижньої несучої частини придана форма шарніра, і в якій рухливо розташована кнопка із 7 81361 8 присосками, на нижній стороні якої закріплена На Фіг.16 зображено вигляд горизонтальної розкльошена присоска. проекції муфти. Нарешті, сутність винаходу полягає в тому, що На Фіг.17 зображено поперечний переріз рейсшина, утворена прямокутною плоскою муфтою в площині посадки фіксуючого штифта. рейкою, що у своїй середній частині має На Фіг.18 зображено поздовжній осьовий поперечний виріз, у якому розташовано переріз центральною частиною рейсшини. напрямний вкладиш, оснащений поздовжньою На Фіг.19 зображено вигляд горизонтальної виїмкою, перетин якої відповідає перетину проекції центральної частини рейсшини. внутрішнього напрямного паза лінійки, причому На Фіг.20 зображено аксонометричний вигляд напрямний вкладиш у вирізі зафіксовано гострого держака. пластинчастою опорою, оснащеною розпірним На Фіг.21 зображено поздовжній осьовий отвором. переріз гострим держаком Багатофункціональний вимірювальний На Фіг.22 зображено вигляд горизонтальної інструмент згідно з цим винаходом досягає вищого проекції гострого держака ефекту у зв'язку з тим, що конструкція дозволяє На Фіг.23 зображено аксонометричний вигляд забезпечити комплексний вимір довжин і кутів, присоска. утворення кутів або креслення окружностей за На Фіг.24 зображено поздовжній осьовий допомогою простої заміни окремих деталей. У переріз держаком на присосках. результаті компактність з'єднань деталей На Фіг.25 зображено вигляд горизонтальної вимірювального інструмента дозволяє проводити проекції держака на присосках. вимір з великою точністю навіть при На Фіг.26 зображено фронтальний вигляд непрофесійному використанні в домашньому рукоятки. господарстві або майстернях. На Фіг.27 зображено вигляд горизонтальної Конкретні приклади виконання проекції рукоятки. багатофункціонального вимірювального На Фіг.28 зображено профільна проекція інструмента зображені на доданих кресленнях, де: рукоятки. На Фіг.1 зображено аксонометричний вигляд На Фіг.29 зображено фронтальний вигляд основної деталі вимірювального інструмента, зовнішньої деталі рукоятки. тобто лінійки. На Фіг.30 зображено фронтальний вигляд На Фіг.2 зображено аксонометричний вигляд внутрішньої деталі рукоятки. центральної частини вимірювального інструмента На Фіг.31 зображено вигляд горизонтальної довжин, утвореного з'єднанням двох лінійок. проекції держака олівця. На Фіг.3 зображено аксонометричний вигляд На Фіг.32 зображено поздовжній осьовий центральної частини вимірювального інструмента, переріз держаком олівця. оснащеного обертовим шарніром. Приклади На Фіг.4 зображено аксонометричний вигляд Основним елементом багатофункціонального комплекту вимірювального інструмента із вимірювального інструмента є лінійка 1, приєднаним до нього косинцем. зображена на Фіг.1, утворена плоским поздовжнім На Фіг.5 зображено аксонометричний вигляд профільованим корпусом 101 практично сутності комплекту вимірювального інструмента з трапецеїдального профілю, що скошений по косинцем, приєднаним за допомогою обертового обидва боки й розширюється у напрямку від шарніра. верхньої основи 102 до нижньої основи 103. У На Фіг.6 зображено аксонометричний вигляд центральній частині нижньої основи 103 утворено частини вимірювального інструмента, у якого внутрішній напрямний паз у вигляді ластівкового лінійка оснащена рукояткою й держаком хвоста 104, паралельно з яким на верхній основі столярного олівця. 102 утворені бічні поздовжні зовнішні напрямні На Фіг.7 зображено аксонометричний вигляд пази у вигляді ластівкового хвоста 105. Поблизу обертового шарніра вимірювального інструмента. хоча б одного торця 106 лінійки 1 у верхній основі На Фіг.8 зображено поздовжній осьовий 102 утворено як мінімум один фіксуючий отвір 107, переріз обертовим шарніром. що дозволяє встановити обрану протилежну На Фіг.9 зображено вигляд горизонтальної деталь у необхідне положення, наприклад, муфту проекції обертового шарніра. 2, рейсшину 3 або обертовий шарнір 4. У бічних На Фіг.10 зображено поперечний переріз ребрах 108 нижньої основи 103, по-перше, у обертовим шарніром у площині посадки профіль корпуса 101 вкладені напрямні планшети фіксуючого штифта з його зображенням у 109, переважно металеві, а по-друге, нанесені стислому положенні. шкали відліку довжини 110, наприклад, На Фіг.11 зображено поздовжній осьовий вигравірувані або надруковані. переріз нижньою частиною обертового шарніра. До основної лінійки 1 можна приєднувати На Фіг.12 зображено вигляд горизонтальної розбірним способом різні допоміжні інструменти проекції нижньої частини обертового шарніра. або пристосування безпосередньо або за На Фіг.13 зображено поздовжній осьовий допомогою муфти 2, зображеної на Фіг.15-17. переріз верхньою частиною обертового шарніра. Муфта 2 утворена плоскою пластиною 201, форма На Фіг.14 зображено вигляд горизонтальної й зовнішні розміри якої відповідають розмірам проекції верхньої частини обертового шарніра. внутрішнього напрямного паза 104 лінійки 1, і На Фіг.15 зображено поздовжній осьовий дозволяють взаєморухому посадку обох деталей 1 переріз муфтою. і 2 , причому з боків пластина 201 оснащена 9 81361 10 стартовими укосинами 202, що дозволяють легко центрі нижньої несучої частини 411 утворено посадити муфту 2 у внутрішні напрямні пази 104 . кріпильний отвір 414 для введення центрального На нижній стороні пластини 201 утворені штифта 43. Навколо кріпильного отвору 414 на порожнини 203, які з'єднані з її верхньою стороною верхній площині нижньої несучої частини 411 напрямними отворами 204, розмір яких властиво утворено перехідне нижнє корончате зубчасте відповідає розмірам фіксуючих отворів 107 лінійки зачеплення 415 таким чином, що його контурна 1. У порожнинах 203 поміщені фіксуючі штифти частина відповідає периметричному напівкруглому 205, які жорстко з'єднані з листовими пружинами скосу нижньої несучої частини 411 і крок його зубів 206, посадженими на підпірках 207, що закривають відповідає мінімальному кроку при установці кутів порожнини 203 знизу таким чином, щоб муфта 2 плечей 41 і 42 , як правило, на 1°. утворювала компактний вузол. Верхнє плече 42 обертового шарніра 4 по суті Вибір діаметра фіксуючих штифтів 205 є дзеркальним виконанням нижнього плеча 41, як дозволяє їхню рухливу посадку в напрямних показано на Фіг.14, і утворено верхньою несучою отворах 204, а перевага їхньої голівки складається частиною 421, на одній бічній стіні якої, оснащеній в лінзоподібному закругленні. верхньою упорною планкою 422, утворена друга За допомогою муфти 2 до лінійки можна муфтова частина 423 таким чином, щоб при приєднати рейсшину 3 так, як зображено на Фіг.4. взаємному з'єднанні обох плечей 41, 42 нижні Рейсшина 3 утворена прямокутною плоскою стіни обох муфтових деталей 413, 423 перебували рейкою 301, що у своїй середній частині має в однаковій горизонтальній площині. На нижній поперечний виріз 302 , як видно з деталей на площині верхньої несучої частини 421 утворене Фіг.18 і Фіг.19. У вирізі 302 розташовано перехідне верхнє корончате зубчасте зачеплення напрямний вкладиш 303, оснащений поздовжньою 424, розміри якого однакові з нижнім корончатим виїмкою 304, перетин якої відповідає перетину зубчастим зачепленням 415 нижньої несучої внутрішнього напрямного паза 104 лінійки 1, частини 411. Друга муфтова частина 423 також причому напрямний вкладиш 303 у вирізі 302 оснащена фіксуючими штифтами 205 для зафіксований пластинчастою опорою 305, з'єднання з лінійкою 1 або рейсшиною 3. Нарешті, оснащеною розпірним отвором 306, розмір якого верхня площина верхньої несучої частини 421 дозволяє проходження фіксуючого штифта 205 оснащена кутовою лічильною шкалою 425, муфти 2. Напрямний вкладиш 303 і пластинчаста утвореної вздовж периметра її напівкруглого опора 305 прикріплені розбірно-збірним способом контуру. до основної плоскої рейки 301 за допомогою Для полегшення маніпуляції з яким-небудь гвинта з потайною голівкою 307. набором вимірювального інструмента або тільки з Для виміру або утворення кутів можна до лінійкою 1 можна лінійку 1 оснастити рукояткою 5, основної лінійки 1 приєднати обертовий шарнір 4, зображеною в деталях на фігурах 26-30, яку виконання в цілому й окремі деталі якого можна додатково оснастити іншими допоміжними зображені на Фіг.7-14. Обертовий шарнір 4 пристосуваннями, наприклад, держаком олівця 6, утворений обертовими відносно один одного зображеним на Фіг.31 і 32, гострим держаком, нижнім 41 і верхнім 42 плечима, які спарені зображеним на Фіг.20-22, або присосковим центральним штифтом 43, оснащеним у верхній держаком, зображеним на Фіг.23-25. частині різьбленням 431, на якому нагвинчено Рукоятка 5 утворена зовнішнім поручнем 51, у підресорений диск аретиру 44, на поверхні якого є внутрішній кишені 511 якого рухливо розміщений рифлення 441. На нижньому торці диска аретиру внутрішній поручень 52. 44 утворена кільцева нижня виїмка 442, у якій Зовнішній поручень 51 з боків внутрішньої розташована стисна пружина 443, а на верхньому кишені 511 оснащений обмежувальними пазами торці диска аретиру 44 утворена також кільцева 512, у своїй нижній частині оснащений, по-перше, верхня виїмка 444, у якій поміщене стопорне бічними зубцями 513, крок і форма яких кільце 445, прикріплене до центрального штифта відповідають формі й перетину зовнішніх 43 і обмежуючий верхній підйом диска аретиру 44. напрямних пазів 105 лінійки 1, а по-друге, Нижнє плече 41 утворене плоскою нижньою торцевими зубцями 514 у формі ластівкового несучою частиною 411, на одній бічній стіні якої, хвоста, що дозволяють розбірне з'єднання з оснащеній нижньою завзятою планкою 412, іншими допоміжними пристосуваннями. Внутрішній утворена перша муфтова частина 413. Форма й поручень оснащений бічними різьбовими зовнішні розміри першої муфтової частини 413 отворами 521 для прикріплення настановних відповідають розмірам внутрішнього напрямного елементів 522, утворених, наприклад, шпильками, паза 104 лінійки 1 і дозволяють взаєморухому і у верхній частині - торцевими поглибленнями 523 посадку й з'єднання обох складових частин 1 і 4, для посадки спіральних пружин 524. Таким чином, причому з боків розташовано першу муфтову при складанні обох поручнів 51, 52 ми досягнемо частину 413, пристосовану для легкої посадки у їхньої підресореної посадки відносно один одного. внутрішній напрямний паз 104. Притім перша У випадку креслення окружностей перед муфтова частина 413 так само, як і муфта 2, має насадкою на лінійку 1 необхідно доповнити фіксуючі штифти 205, які убудовані в ділянки по рукоятку 5 держаком олівця 6 шляхом насадки поздовжньої осі муфтової частини 413, що мають однієї з його бічних виїмок 611 на певний торцевий аналогічну конструкцію й виконують однакову зубець 514 зовнішнього поручня 51. Властиво функцію. держак олівця 6 складається із плоского несучого Другій бічній стіні нижньої несучої частини 411 елемента 61, що оснащений на обох торцях придана форма півкола, як зображено на Фіг.12, і в торцевими виїмками 611, форма й перетин яких 11 81361 12 відповідають розмірам торцевого зубця 514 вимірювального інструмента може відрізнятися рукоятки 5, а на нижній стіні - напрямними залежно від використання різних конструкційних виїмками у вигляді ластівкового хвоста 612, крок і матеріалів, може відрізнятися й виконання форма яких відповідає формі й перетину зовнішніх елементарних фіксуючих або сполучних напрямних пазів 105 лінійки 1. Притім несучий елементів. елемент 61 у середній частині оснащений отвором Промислова застосовність відліку 613 і на одній бічній стіні по обидва боки Багатофункціональний вимірювальний розширюється до фланців 614, у яких утворені інструмент згідно з винаходом призначений для отвори 615 для закріплення олівця 9. Держак використання як теслярами, столярами, склярами, олівця 6 можна поміщати по обидва боки рукоятки малярами, мулярами й іншими ремісниками, так і 5 і орієнтувати його на будь-яку сторону корпуса для роботи в майстернях, ремонтних робіт і 101 лінійки 1 таким чином, що олівець 9 може домашніх майстрів. розташовуватися з однієї або іншої сторони лінійки Перелік позицій: 1 і одночасно з однієї або іншої сторони рукоятки 1. Лінійка 5. 101 корпус З метою досягнення фіксованої крапки 102 верхня основа обертання для креслення окружностей або дуг 103 нижня основа можна приєднати до лінійки 1 за допомогою муфти 104 внутрішній напрямний паз 2 гострий держак 7, зображений на Фіг.20-22. 105 зовнішній напрямний паз Гострий держак 7 утворений несучою лапкою 71, 106 торець центральна частина якої пристосована для знімної 107 фіксуючий отвір посадки муфти 2, якщо в ній знизу є з'єднуюча 108 бічне ребро виїмка 72, з'єднана із профільованою верхньою 109 напрямна планшета площиною обмежуючим отвором 73. Збоку 110 лінійна шкала відліку сполучної виїмки 72 у несучій лапці 71 рухливо 2. Муфта розташована гостра кнопка 74, у центральному 201 пластина каналі 741 якої прикріплене вістря 75. Верхнє 202 ребро набігання положення гострої кнопки 74 обмежено пружним 203 порожнина елементом 76, наприклад, пружиною стиску, що з 204 напрямний отвір нижньої сторони фіксується заглушкою 77. 205 фіксуючий штифт Якщо неможливо застосувати гострий держак 206 листова ресора 7, наприклад, у склоробному виробництві або при 207 опора кресленні окружностей на твердих поверхнях, які 3. Рейсшина не можна проколоти вістрям 75, можна лінійку 1 301 рейка доповнити присосковим держаком 8, конструкція 302 поперечний розріз якого властиво ідентична, тільки з тією різницею, 303 напрямний вкладиш що на нижній стороні кнопки із присоском 81 304 поздовжня виїмка закріплений розкльошений присосок 82, 305 пластинчаста опора виготовлений, наприклад, з гуми. При притисканні 306 аретуючий отвір кнопки із присоском 82 до поверхні матеріалу 307 гвинт із потайною голівкою відбудеться фіксація вимірювального інструмента 4. Обертовий шарнір в певному місці, що дозволить почати креслення 41 нижнє плече окружностей або дуг. 411 нижня несуча частина При необхідності виміру лінійних розмірів 412 нижня упорна планка можна застосувати окремо лінійку 1 або комплект 413 перша муфтова частина декількох лінійок 1, з'єднаних муфтами 2, як 414 сполучний отвір зображено на Фіг.2. 415 нижнє корончате зубчасте зачеплення Лінійки 1 можна з'єднувати, крім цього, за 42 верхнє плече допомогою обертового шарніра 4, як зазначено на 421 верхня несуча частина Фіг.3, яким можна скористатися й при приєднанні 422 верхня упорна планка рейсшини, як зображено на Фіг.5. Рейсшину 3 423 друга муфтова частина згідно з Фіг.4 можна приєднати за допомогою 424 верхнє корончате зубчасте зачеплення муфти 2 безпосередньо до лінійки 1, а лінійку 1 425 кутова шкала відліку можна оснастити рукояткою 5, доповненою 43 центральний штифт держаком олівця 6, як зображено на Фіг.6, або ж 431 гвинтове різьблення доповнити іншими пристосуваннями, такими, як 44 диск аретира гострий держак 7, присосковий держак 8 і т.п. Всі 441 рифлення види монтажу й демонтажу окремих складових 442 нижня виїмка частин вимірювального інструмента здійснюються 443 пружина стиску за допомогою простих елементів у вигляді 444 верхня виїмка ластівкового хвостаіз взаємною фіксацією 445 стопорне кільце положення за допомогою підресорених фіксуючих 5. Рукоятка штифтів 205. 51 зовнішній поручень Зрозуміло, що описані виконання - не єдині 511 внутрішня кишеня можливі конструкційні виконання відповідно до 512 обмежувальний паз винаходу, дизайн окремих деталей 513 бічний зубець 13 514 торцевий зубець 52 внутрішній поручень 521 бічний нарізний отвір 522 настановний елемент 523 торцеве поглиблення 524 спіральна пружина 6. Держак олівця 61 несучий елемент 611 торцева виїмка 612 напрямна виїмка 613 отвір, що відраховує 614 виливка 615 закріпляючий отвір 7. Гострий держак 71 несуча лапка 72 сполучний проріз 73 обмежуючим отвором 74 гостра кнопка 741 центральний канал 75 вістря 76 пружний елемент 77 заглушка 8. Держак на присосках 81 присоскова кнопка 82 присосок 9. Олівець 81361 14 15 81361 16 17 81361 18 19 81361 20
