Будинкова розподільна мережа

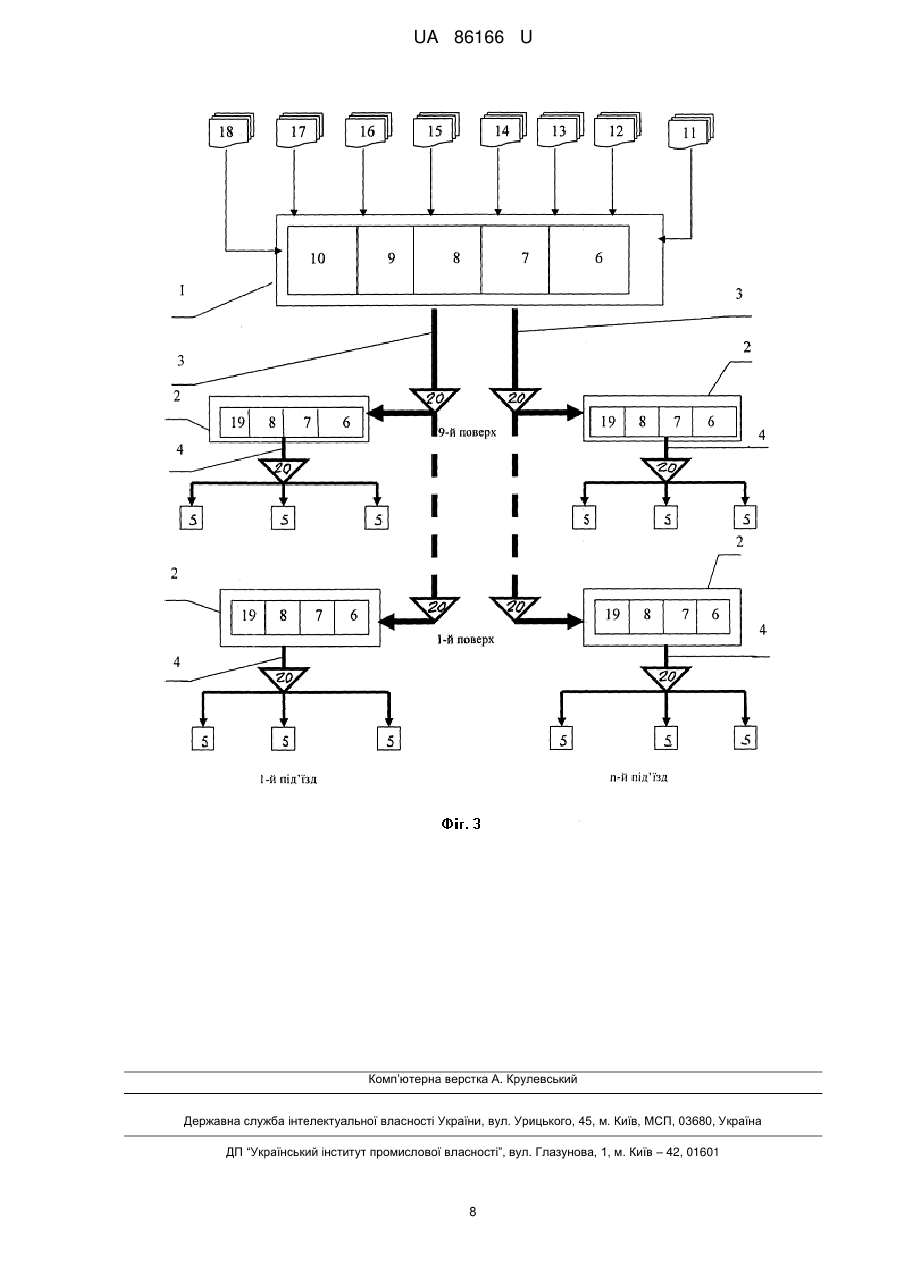

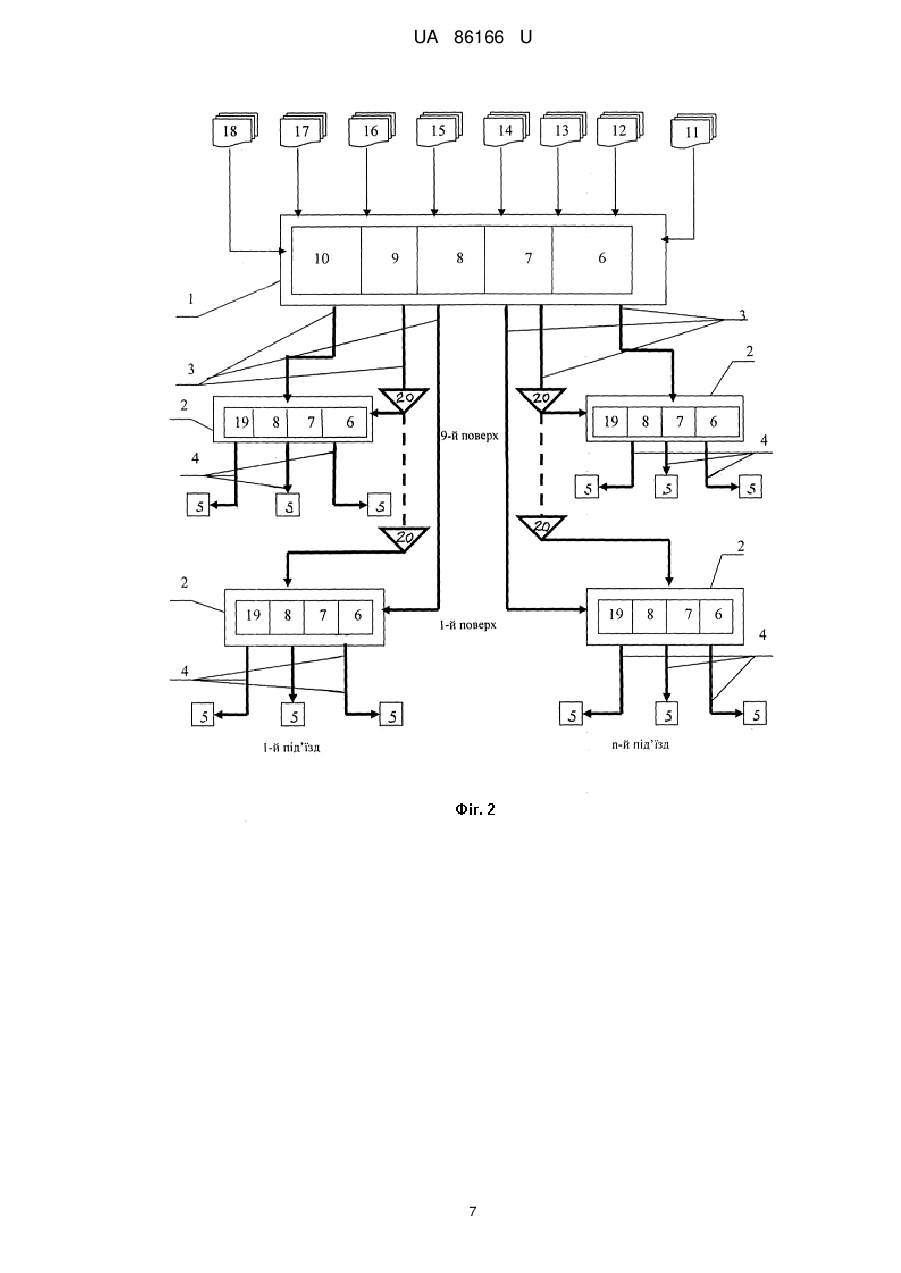

Реферат: Будинкова розподільна мережа містить щонайменше одну будинкову розподільну шафу з розміщеними в ній технічними засобами, абонентні лінії зв'язку, які виконані з коаксіальних і симетричних електричних кабелів зв'язку, і абонентні розетки, при цьому входи згаданих технічних засобів виконані з можливістю з'єднання з волоконно-оптичними кабелями магістральних розподільних мереж телебачення, телефонного зв'язку і Інтернет, а виходи за допомогою згаданих технічних засобів і абонентних ліній зв'язку з'єднані з входами відповідних абонентних розеток в квартирах. Містить під'їзні розподільні шафи з розміщеними в них технічними засобами і міжпід'їзні лінії зв'язку, в будинковій розподільній шафі додатково розміщені технічні засоби, входи яких виконані з можливістю з'єднання з магістральними розподільними мережами щонайменше охоронної і пожежної сигналізації, відеоспостереження, контролю доступу і передачі даних, виходи технічних засобів, розміщених в будинковій розподільній шафі, з'єднані за допомогою міжпід'їзних ліній зв'язку з входами технічних засобів, розміщених в під'їзних розподільних шафах, а виходи останніх з'єднані за допомогою абонентних ліній зв'язку з входами відповідних абонентних розеток в квартирах, при цьому міжпід'їзні лінії зв'язку виконані з волоконно-оптичних, коаксіальних і симетричних електричних кабелів. Абонентні лінії зв'язку додатково містять волоконно-оптичні кабелі, а технічні засоби в згаданих розподільних шафах виконані із забезпеченням заданих параметрів сигналів на виходах абонентних розеток. UA 86166 U (54) БУДИНКОВА РОЗПОДІЛЬНА МЕРЕЖА UA 86166 U UA 86166 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки зв'язку, зокрема до будинкових розподільних мереж з наданням абонентам послуг телебачення, телефонного зв'язку, доступу до Інтернет, пожежної і охоронної сигналізації, відеоспостереження, контролю доступу і передачі даних, а також іншим сервісам, що надаються по магістральних і будинкових розподільних мережах, і може бути використана як при створенні розподільних мереж в житлових будівлях нової споруди, так і при їх реконструкції в експлуатованих житлових будівлях. Швидкий розвиток індустрії телекомунікацій і істотне збільшення кількості провайдерів і операторів в цій сфері з'явився причиною гострої конкуренції між представниками окремих видів зв'язку, зокрема між провайдерами кабельного і супутникового телебачення і Інтернет. Внаслідок цього на практиці в умовах операторської конкуренції відбувається, як правило, хаотична і безсистемна прокладка розподільних мереж в багатоповерхових житлових будівлях і спорудах, яка приводить до порушення первинного вигляду сходових кліток в під'їздах житлових будинків і значного погіршення їх зовнішнього вигляду. Будинкові і поверхові розподільні шафи і лінії зв'язку в більшості випадків не містять засобів електричної і пожежної безпеки, не захищені від пошкоджень в результаті вандалізму. Все це приводить до істотних додаткових матеріальних витрат операторів і абонентів цих послуг на прокладку і обслуговування будинкових розподільних мереж. Окрім цього, відкриті кабельні лінії зв'язку в під'їздах не забезпечують режим захисту персональних даних абонентів. Відома будинкова розподільна мережа (Патент RU № 2395167, H04L 12/00, дата публікації 20.07.2010), що містить будинковий і під'їзні розподільні шафи з розміщеними в них технічними засобами, міжпід'їзні і абонентні лінії зв'язку, виконані з симетричних електричних кабелів зв'язку, і абонентні розетки. При цьому входи технічних засобів в будинковій розподільній шафі виконані з можливістю з'єднання з волоконно-оптичними кабелями магістральної розподільної мережі супутникового телебачення, а виходи за допомогою міжпід'їзних ліній зв'язку з'єднані по зіркоподібній схемі з входами технічних засобів в під'їзних розподільних шафах, виходи яких за допомогою абонентних ліній зв'язку з'єднані з входами відповідних абонентних розеток в квартирах. Технічні засоби в будинковій розподільній шафі виконані у вигляді оптичного приймача і медіаконвертора, а в під'їзних розподільних шафах - у вигляді плат з лінійками контактів для комутації відповідних сигналів. Недоліками відомого технічного рішення є: - надання абонентам послуг тільки операторів супутникового телебачення, що істотно обмежує можливість доступу до мереж операторів інших телекомунікаційних послуг і, відповідно, функціональні можливості будинкової розподільної мережі; - виконання будинкової розподільної мережі з перетворенням оптичного сигналу в електричні сигнали за допомогою оптичного приймача і медіаконвертора, що приводить до додаткових витрат на обслуговування і ремонт цих технічних засобів в процесі експлуатації. Відома будинкова розподільна мережа (Гальперович Д. Мультимедийные кабельные системи. Журнал сетевых решений "Лан" № 5, 2003, сайт: http://www.osp.ru/lan/archive/2003/05/), що містить будинкову розподільну шафу з розміщеними в ній технічними засобами, абонентні лінії зв'язку, виконані з коаксіальних і симетричних електричних кабелів зв'язку, і абонентні розетки. Входи згаданих технічних засобів виконані з можливістю з'єднання з волоконно-оптичними кабелями магістральних розподільних мереж телебачення, телефонного зв'язку і Інтернет, а виходи за допомогою згаданих технічних засобів і абонентних ліній зв'язку з'єднані з входами відповідних абонентних розеток в квартирах. Технічні засоби в будинковій розподільній шафі виконані у вигляді підсилювача телевізійних сигналів і плат з лінійками контактів для комутації цих сигналів за допомогою абонентних ліній зв'язку на входи абонентних розеток. Абонентні лінії зв'язку складаються з симетричних електричних кабелів зв'язку, розведення яких виконана по зіркоподібній схемі з'єднання, і з коаксіальних кабелів, розведення яких виконана по деревовидній схемі з'єднання з використанням поверхових розгалужень. Відоме технічне рішення дещо розширює функціональні можливості будинкової розподільної мережі. Недоліками відомого технічного рішення є: - надання абонентам тільки послуг телебачення, телефонного зв'язку і Інтернет, що істотно обмежує можливість доступу до мереж інших операторів телекомунікаційних послуг і, відповідно, функціональні можливості будинкової розподільної мережі; - побудова мережі з розміщенням будинкових розподільних шаф в кожній секції або під'їзді будівлі і застосування великої кількості активного устаткування, що істотно здорожує її первинну вартість, а також вартість обслуговування і ремонту технічних засобів в процесі експлуатації. В основу корисної моделі поставлена задача удосконалення будинкової розподільної мережі за рахунок введення під'їзних розподільних шаф з розміщеними в них пасивними 1 UA 86166 U 5 10 15 20 25 30 35 40 45 50 55 60 технічними засобами і міжпід'їзних ліній зв'язку, а також іншого виконання з'єднання технічних засобів, розташованих в будинковій розподільній шафі, з абонентними розетками. Технічний результат від реалізації цієї задачі полягає в істотному розширенні функціональних можливостей будинкової розподільної мережі за рахунок її виконання з можливістю надання абонентам доступу до більш широкого кола телекомунікаційних послуг в умовах операторської конкуренції і відповідного збільшення кількості сервісів, що надаються, при забезпеченні заданих параметрів сигналів на виходах абонентних розеток. При цьому одночасно забезпечується зниження витрат на обслуговування і ремонт технічних засобів в будинковій розподільній мережі при її експлуатації. Поставлена задача вирішується тим, що в будинковій розподільній мережі, що містить щонайменше одну будинкову розподільну шафу з розміщеними в ній технічними засобами, абонентні лінії зв'язку, які виконані з коаксіальних і симетричних електричних кабелів зв'язку, і абонентні розетки, при цьому входи згаданих технічних засобів виконані з можливістю з'єднання з волоконно-оптичними кабелями магістральних розподільних мереж телебачення, телефонного зв'язку і Інтернет, а виходи за допомогою згаданих технічних засобів і абонентних ліній зв'язку з'єднані з входами відповідних абонентних розеток в квартирах, згідно корисної моделі, вона містить під'їзні розподільні шафи з розміщеними в них технічними засобами і міжпід'їзні лінії зв'язку, в будинковій розподільній шафі додатково розміщені технічні засоби, входи яких виконані з можливістю з'єднання з магістральними розподільними мережами щонайменше охоронної і пожежної сигналізації, відеоспостереження, контролю доступу і передачі даних, виходи технічних засобів, розміщених в будинковій розподільній шафі, з'єднані за допомогою міжпід'їзних ліній зв'язку з входами технічних засобів, розміщених в під'їзних розподільних шафах, а виходи останніх з'єднані за допомогою абонентних ліній зв'язку з входами відповідних абонентних розеток в квартирах, при цьому міжпід'їзні лінії зв'язку виконані з волоконно-оптичних, коаксіальних і симетричних електричних кабелів, абонентні лінії зв'язку додатково містять волоконно-оптичні кабелі, а технічні засоби в згаданих розподільних шафах виконані із забезпеченням заданих параметрів сигналів на виходах абонентних розеток. При цьому доцільно, щоб розподільні шафи були виконані з основними і резервними секціями для розміщення згаданих технічних засобів і з елементами для фіксації джгутів кабелів, при цьому технічні засоби, розміщені в основних секціях, були виконані у вигляді щонайменше плати з лінійкою уземлювальних контактів і двома лінійками контактів для комутації відповідних сигналів, що надходять від магістральних розподільних мереж по волоконно-оптичних, коаксіальних і симетричних електричних кабелях зв'язку, а в резервних секціях були розміщені технічні засоби операторів магістральних розподільних мереж, виконані, наприклад, у вигляді підсилювачів телевізійних сигналів і/або пристроїв живлення і/або пристроїв дистанційного контролю і/або пристроїв сигналізації. Доцільно, щоб в кожній під'їзній розподільній шафі кількість виходів на платі з двома лінійками гнізд для комутації відповідних сигналів, що надходять від міжпід'їзних ліній зв'язку, відповідала кількості квартир в під'їздах або кількості квартир і кількості розташованих в них кімнат пропорційно кількості телекомунікаційних сервісів, що надаються операторами магістральних розподільних мереж. Доцільно, щоб розведення міжпід'їзних і абонентних ліній зв'язку було розміщене в каналах, які виконані з металу і/або склопластика. Доцільно, щоб згадані розподільні шафи і розведення міжпід'їзних і абонентних ліній зв'язку були виконані із забезпеченням вимог електричної і пожежної безпеки і антивандального захисту. Доцільно, щоб міжпід'їзні і абонентні лінії зв'язку були виконані по зіркоподібній і/або деревовидній схемах з'єднання. Виконання будинкової розподільної мережі, що заявляється, забезпечує досягнення технічного результату. Зокрема, виконання мережі з під'їзними розподільними шафами з розміщеними в них технічними засобами і з міжпід'їзними лініями зв'язку, а також з додатковим розміщенням в будинковій розподільній шафі технічних засобів, входи яких виконані з можливістю з'єднання з магістральними розподільними мережами, щонайменше, охоронної і пожежної сигналізації, відеоспостереження, контролю доступу і передачі даних, а виходи з'єднані за допомогою міжпід'їзних ліній зв'язку з входами технічних засобів, розміщених в під'їзних розподільних шафах, виходи яких з'єднані за допомогою абонентних ліній зв'язку з входами відповідних абонентних розеток в квартирах, дозволяє надати абонентам доступ до істотно більш широкого кола телекомунікаційних послуг в умовах багатооператорської конкуренції і, відповідно, збільшити кількість сервісів, що надаються абонентам. Виконання міжпід'їзних ліній зв'язку з волоконно-оптичних, коаксіальних і симетричних електричних кабелів, 2 UA 86166 U 5 10 15 20 25 30 35 40 45 50 55 60 а абонентних ліній зв'язку - додатково з волоконно-оптичними кабелями дозволяє забезпечити роздільне розведення кожного з телекомутаційних сервісів від будинкової розподільної шафи до абонентних розеток, що істотно знижує потребу в дорогому активному технічному устаткуванні в будинкових розподільних мережах. Застосування в будинковій розподільній мережі волоконнооптичного кабелю дозволяє здійснювати передачу сигналів на значно великі відстані без необхідності їх додаткової регенерації. Окрім цього, волоконно-оптичний кабель не чутливий до електромагнітних і радіочастотних перешкод і забезпечує більш високий ступінь захисту від несанкціонованого доступу. Виконання технічних засобів в згаданих розподільних шафах із забезпеченням заданих параметрів сигналів на виходах абонентних розеток дозволяє забезпечити необхідну якість сервісів, що надаються абонентам. Таким чином, технічне рішення, що заявляється, дозволяє створити будинкову розподільну мережу, в якій є тільки один пункт обслуговування активного устаткування - в будинковій розподільній шафі. Решта частини будинкової розподільної мережі виконана пасивною і не є об'єктом технічного обслуговування протягом встановленого терміну служби. Це дозволяє істотно скоротити витрати на її обслуговування і ремонт в процесі експлуатації. Окрім цього, будинкова розподільна мережа, що заявляється, забезпечує сумісність практично зі всіма сучасними телекомунікаційними сервісами і є "відкритою" як для збільшення кількості операторів, так і для прийому і передачі сервісів з урахуванням перспективного зростання швидкості передачі сигналів, що також розширює область застосування в порівнянні з відомими технічними рішеннями. Корисна модель пояснюється на прикладі побудови будинкової розподільної мережі в дев'ятиповерховій багатопід'їзній житловій будівлі. Суть корисної моделі пояснюється представленими фігурами креслень, де на фіг. 1 надана загальна схема будинкової розподільної мережі із зіркоподібною схемою розведення; на фіг. 2 те ж із змішаною схемою розведення; на фіг. 3 - те ж з деревовидною схемою розведення. Будинкова розподільна мережа містить будинкову 1 і під'їзні 2 розподільні шафи, міжпід'їзні 3 і абонентні 4 лінії зв'язку і абонентні розетки 5 в квартирах. Будинкова розподільна шафа 1 розташована на технічному поверсі будівлі і містить секції 6-8 для розміщення комутаційних полів з лінійками уземлювальних контактів і двома лінійками контактів для комутації сигналів, відповідно, у волоконно-оптичних, коаксіальних і симетричних електричних кабелях зв'язку (не показані), а також резервні секції 9 для розміщення технічних засобів операторів телекомунікаційних послуг, наприклад, підсилювачів телевізійних сигналів, пристроїв живлення і т.п. (не показані), і 10 для розміщення засобів дистанційного контролю і сигналізації (не показані). При цьому секції 6-8 виконано з можливістю розміщення в кожній з них не менше 25 комутаційні полів, а секція 9 - з можливістю розміщення не менше 10 вузлів активного устаткування операторів. Входи згаданих технічних засобів виконані з можливістю з'єднання з відповідними волоконно-оптичними, коаксіальними і симетричними електричними кабелями зв'язку магістральних розподільних мереж операторів, що надають наступні послуги: контролю доступу 11, Інтернет 12, телебачення 13, телефонного зв'язку 14, охоронної 15 і пожежної 16 сигналізації, відеоспостереження 17 і передачі даних 18. При цьому комутаційні поля на вході і виході містять резервні комірки для перспективного підключення операторів (не показані). Виходи цих технічних засобів за допомогою міжпід'їзних лінії зв'язку 3 по зіркоподібній схемі з'єднані з входами технічних засобів, розміщених в під'їзних розподільних шафах 2 (фіг. 1). Міжпід'їзні 3 і абонентні 4 лінії зв'язку складаються з волоконно-оптичних, коаксіальних і симетричних електричних кабелів і розміщені в каналах, що виконані з металу і/або склопластика (не показані). Під'їзні розподільні шафи 2 розташовані в під'їздах на кожному поверсі і містять аналогічні секції 6-8 для розміщення комутаційних полів з лінійками уземлювальних контактів і двома лінійками контактів для комутації сигналів, що надходять від міжпід'їзних ліній зв'язку 3, відповідно, по волоконно-оптичних, коаксіальних і симетричних електричних кабелях зв'язку, а також, щонайменше, одну резервну секцію 19 для розміщення пасивних технічних засобів. В кожній під'їзній розподільній шафі 2 кількість виходів на платі з двома лінійками контактів для комутації відповідних сигналів, що надходять від міжпід'їзної лінії зв'язку 3, відповідає кількості квартир в під'їзді або кількості квартир і кількості розташованих в них кімнат пропорційно кількості телекомунікаційних сервісів, що надаються. Під'їзні розподільні шафи 2 за допомогою абонентних ліній зв'язку 4 по зіркоподібній схемі з'єднані з абонентними розетками 5 в квартирах, звідки сигнали надходять на приймальні або приймально-передавальні пристрої абонентів (не показані). Лінійки контактів для комутації сигналів в будинковій 1 і під'їзних 2 розподільних шафах можуть бути виконані для волоконно-оптичних кабелів у вигляді, наприклад, дуплексних 3 UA 86166 U 5 10 15 20 25 30 35 40 45 50 55 60 конекторів і адаптерів типа SC (LC, FC) або оптичних панелей FOMS-FPS, для коаксіальних кабелів - у вигляді, наприклад, блокових коаксіальних з'єднувачів, для симетричних електричних кабелів - у вигляді, наприклад, восьмиконтактних рознімачів RG 45 або патч-панелей з групами розеток RG 45 і патч-кордами RG 45. Будинковий 1 і під'їзні 2 розподільні шафи містять отвори для введення і виводу труб або коробів (не показані) з прокладеними в них кабелями міжпід'їзних 3 і абонентних 4 ліній зв'язку. Джгути кабелів усередині будинкового 1 і під'їзних 2 розподільних шаф зафіксовані спеціальними кріпильними елементами (не показані). Окрім цього, згадані розподільні шафи 1 і 2 виконані із забезпеченням вимог електричної і пожежної безпеки, а також антивандального захисту (не показані). Абонентні розетки 5 можуть бути виконані роздільними - для прийому кожного сигналу, наприклад, з гніздами RG 45 для підключення Інтернет і телефону, з коаксіальними гніздами або з оптичними гніздами типу SC або LC для підключення телебачення, і/або суміщеними з розміщенням в одному корпусі деяких із згаданих гнізд. При цьому охоронна сигналізація може бути підключена класичним способом шляхом ущільнення сигналу в телефонній лінії або окремим кабельним з'єднанням. Домофон і відеоспостереження, як локальні сервіси, підключаються окремими кабельними з'єднаннями до відповідного устаткування операторів, що розташоване в будівлі. При великій кількості квартир на поверхах будівлі абонентна лінія зв'язку 4 може бути виконана по змішаній зіркоподібній і деревовидній схемам з'єднання (фіг. 2, 3). Наприклад, розведення симетричних електричних кабелів виконано по зіркоподібній схемі, а коаксіального кабелю і/або волоконно-оптичних кабелів - по деревовидній схемі з використанням відповідних поверхових розгалужень 20 (фіг. 2). В будівлях з підвищеною поверховістю міжпід'їзні 3 і абонентні 4 лінії зв'язку можуть бути виконані по деревовидній схемі з'єднання з використанням відповідних поверхових розгалужень 20 (фіг. 3). Характеристики технічних засобів в будинковому 1 і під'їзних 2 розподільних шафах, а також типи кабелів для міжпід'їзних 3 і абонентних 4 ліній зв'язку вибирають з урахуванням забезпечення заданих параметрів сигналів на виходах абонентних розеток 5, у тому числі залежно від кількості поверхів і/або під'їздів і/або квартир в будівлі. При цьому підсилювачі телевізійних сигналів в будинковій розподільній шафі 1 забезпечують необхідне посилення сигналів, прийнятих від магістральних розподільних мереж операторів, а пасивні елементи, які розташовані в згаданій шафі 1 і в під'їзних розподільних шафах 2, забезпечують рівномірний розподіл сигналу між абонентними розетками 5. Представлене на фігурах креслень і в описі виконання будинкової розподільної мережі не вичерпує всіх можливих варіантів її побудови, що забезпечують досягнення заявленого технічного результату. Наприклад, з урахуванням поверховості будівлі можливо інше розміщення будинкової 1 і під'їзних 2 розподільних шаф. З урахуванням відстані між під'їздами і/або їх кількості можливо розміщення в одній будівлі двох або більш будинкових розподільних шаф, що з'єднані міжпід'їзними лініями зв'язку з під'їзними розподільними шафами. Будинкова розподільна мережа працює таким чином. Входи технічних засобів в будинковій розподільній шафі 1 з'єднують з відповідними волоконно-оптичними, коаксіальними і симетричними електричними кабелями зв'язку магістральних розподільних мереж 11-18. Далі сигнали по міжпід'їзних лініях зв'язку 3, що побудовані по зіркоподібній схемі і прокладеним в жорстких каналах з труб, надходять на входи пасивних технічних засобів в під'їзних розподільних шафах 2. При необхідності телевізійні сигнали, які передаються по волоконно-оптичних і коаксіальних кабелях, заздалегідь посилюють. На виході пасивних технічних засобів в під'їзних розподільних шафах 2 відбувається комутація відповідних сигналів і їх передача в абонентні лінії зв'язку 4, за допомогою яких вони надходять в абонентні розетки 5, розташовані в квартирах. При цьому на абонентні розетки 5 по волоконно-оптичних і коаксіальних кабелях надають сервіси операторів кабельного і супутникового телебачення 13, по коаксіальних кабелях - сервіси операторів Інтернет 12 і передачі даних 18, а по симетричних електричних кабелях - сервіси операторів контролю доступу 11, телефонного зв'язку 14, охоронної 15 і пожежної 16 сигналізації і відеоспостереження 17. Наявність в комутаційних полях розподільних шаф 1 і 2 резервних секцій, відповідно 9, 10 і 19, дозволяє збільшувати кількість і забезпечувати якість сервісів, що надаються. Виконання розподільних шаф 1 і 2 із забезпеченням вимог електричної і пожежної безпеки і антивандального захисту, а також виконання розведення міжпід'їзних і абонентних ліній зв'язку в каналах з металу і/або склопластика забезпечує тривалий безаварійний термін експлуатації будинкової розподільної мережі. 4 UA 86166 U 5 Виконання будинкової розподільної мережі, що заявляється, дозволяє істотно збільшити її функціональні можливості і надати абонентам широкий спектр телекомунікаційних сервісів без необхідності реконструкції мережі протягом всього терміну її служби. Виготовлення будинкової розподільної мережі практично здійснюється як при будівництві нових житлових будівель, так і при ремонті експлуатованих будівель з різною поверховістю і різною кількістю під'їздів. Наявність в будинковій розподільній мережі порівняно невеликої кількості активних технічних засобів дозволяє істотно понизити витрати на її обслуговування і ремонт в процесі експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 50 1. Будинкова розподільна мережа, що містить щонайменше одну будинкову розподільну шафу з розміщеними в ній технічними засобами, абонентні лінії зв'язку, які виконані з коаксіальних і симетричних електричних кабелів зв'язку, і абонентні розетки, при цьому входи згаданих технічних засобів виконані з можливістю з'єднання з волоконно-оптичними кабелями магістральних розподільних мереж телебачення, телефонного зв'язку і Інтернет, а виходи за допомогою згаданих технічних засобів і абонентних ліній зв'язку з'єднані з входами відповідних абонентних розеток в квартирах, яка відрізняється тим, що вона містить під'їзні розподільні шафи з розміщеними в них технічними засобами і міжпід'їзні лінії зв'язку, в будинковій розподільній шафі додатково розміщені технічні засоби, входи яких виконані з можливістю з'єднання з магістральними розподільними мережами щонайменше охоронної і пожежної сигналізації, відеоспостереження, контролю доступу і передачі даних, виходи технічних засобів, розміщених в будинковій розподільній шафі, з'єднані за допомогою міжпід'їзних ліній зв'язку з входами технічних засобів, розміщених в під'їзних розподільних шафах, а виходи останніх з'єднані за допомогою абонентних ліній зв'язку з входами відповідних абонентних розеток в квартирах, при цьому міжпід'їзні лінії зв'язку виконані з волоконно-оптичних, коаксіальних і симетричних електричних кабелів, абонентні лінії зв'язку додатково містять волоконно-оптичні кабелі, а технічні засоби в згаданих розподільних шафах виконані із забезпеченням заданих параметрів сигналів на виходах абонентних розеток. 2. Будинкова розподільна мережа за п. 1, яка відрізняється тим, що розподільні шафи виконані з основними і резервними секціями для розміщення згаданих технічних засобів і з елементами для фіксації джгутів кабелів, при цьому технічні засоби, розміщені в основних секціях, виконані у вигляді щонайменше плати з лінійкою уземлювальних контактів і двома лінійками контактів для комутації відповідних сигналів, що поступають від магістральних розподільних мереж по волоконно-оптичних, коаксіальних і симетричних електричних кабелях зв'язку, а в резервних секціях розміщені технічні засоби операторів магістральних розподільних мереж, виконані, наприклад, у вигляді підсилювачів телевізійних сигналів і/або пристроїв живлення і/або пристроїв дистанційного контролю і/або пристроїв сигналізації. 3. Будинкова розподільна мережа за п. 2, яка відрізняється тим, що в кожній під'їзній розподільній шафі кількість виходів на платі з двома лінійками гнізд для комутації відповідних сигналів, що надходять від міжпід'їзних ліній зв'язку, відповідає кількості квартир в під'їздах або кількості квартир і кількості розташованих в них кімнат пропорційно кількості телекомунікаційних сервісів, що надаються операторами магістральних розподільних мереж. 4. Будинкова розподільна мережа за будь-яким з пп. 1-3, яка відрізняється тим, що розведення міжпід'їзних і абонентних ліній зв'язку розміщене в каналах, які виконані з металу і/або склопластику. 5. Будинкова розподільна мережа за будь-яким з пп. 1-4, яка відрізняється тим, що згадані розподільні шафи і розведення міжпід'їзних і абонентних ліній зв'язку виконані із забезпеченням вимог електричної і пожежної безпеки і антивандального захисту. 6. Будинкова розподільна мережа за будь-яким з пп. 1-5, яка відрізняється тим, що міжпід'їзні і абонентні лінії зв'язку виконані по зіркоподібній і/або деревовидній схемах з'єднання. 5 UA 86166 U 6 UA 86166 U 7 UA 86166 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
