Пристрій для очистки колін стояків коксової печі

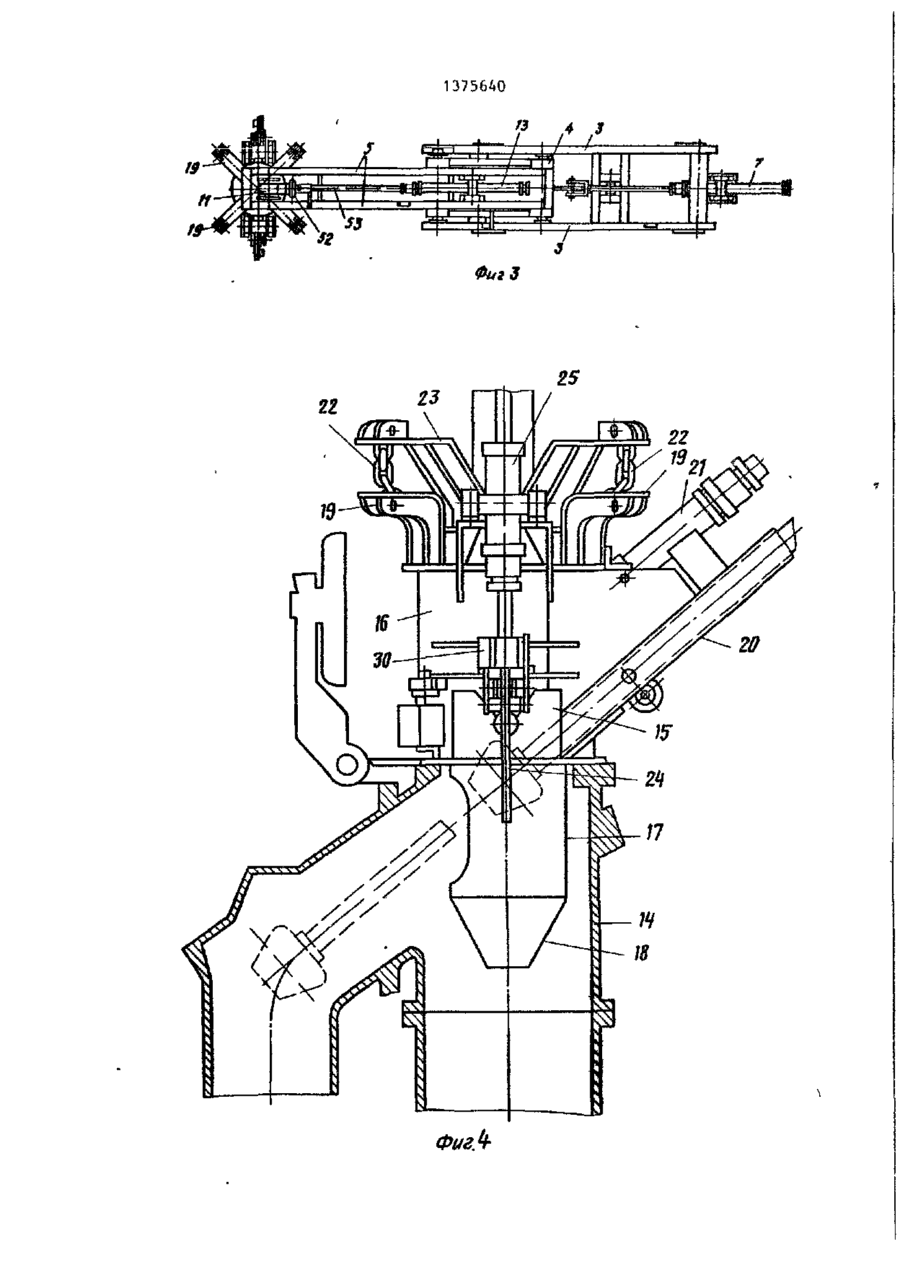

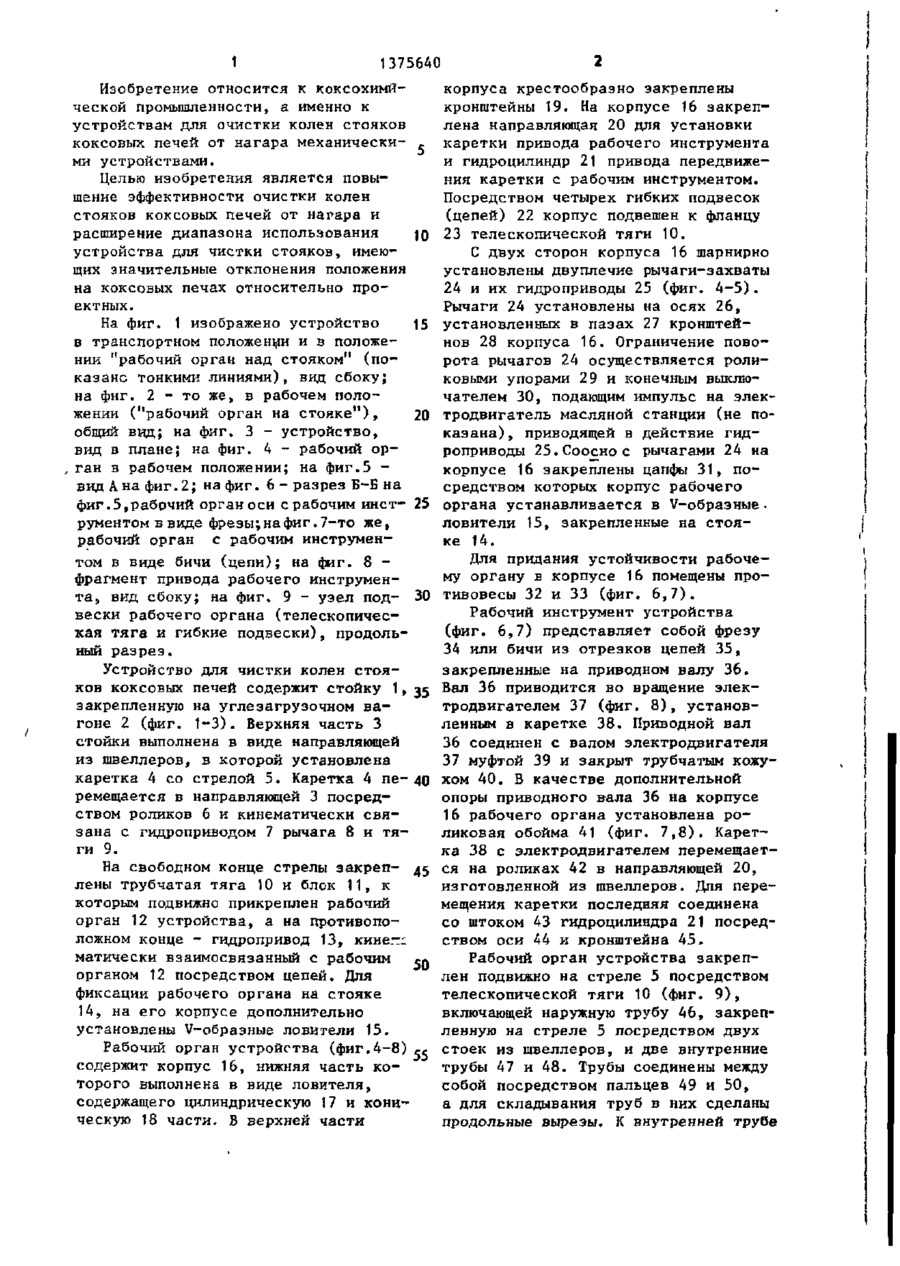

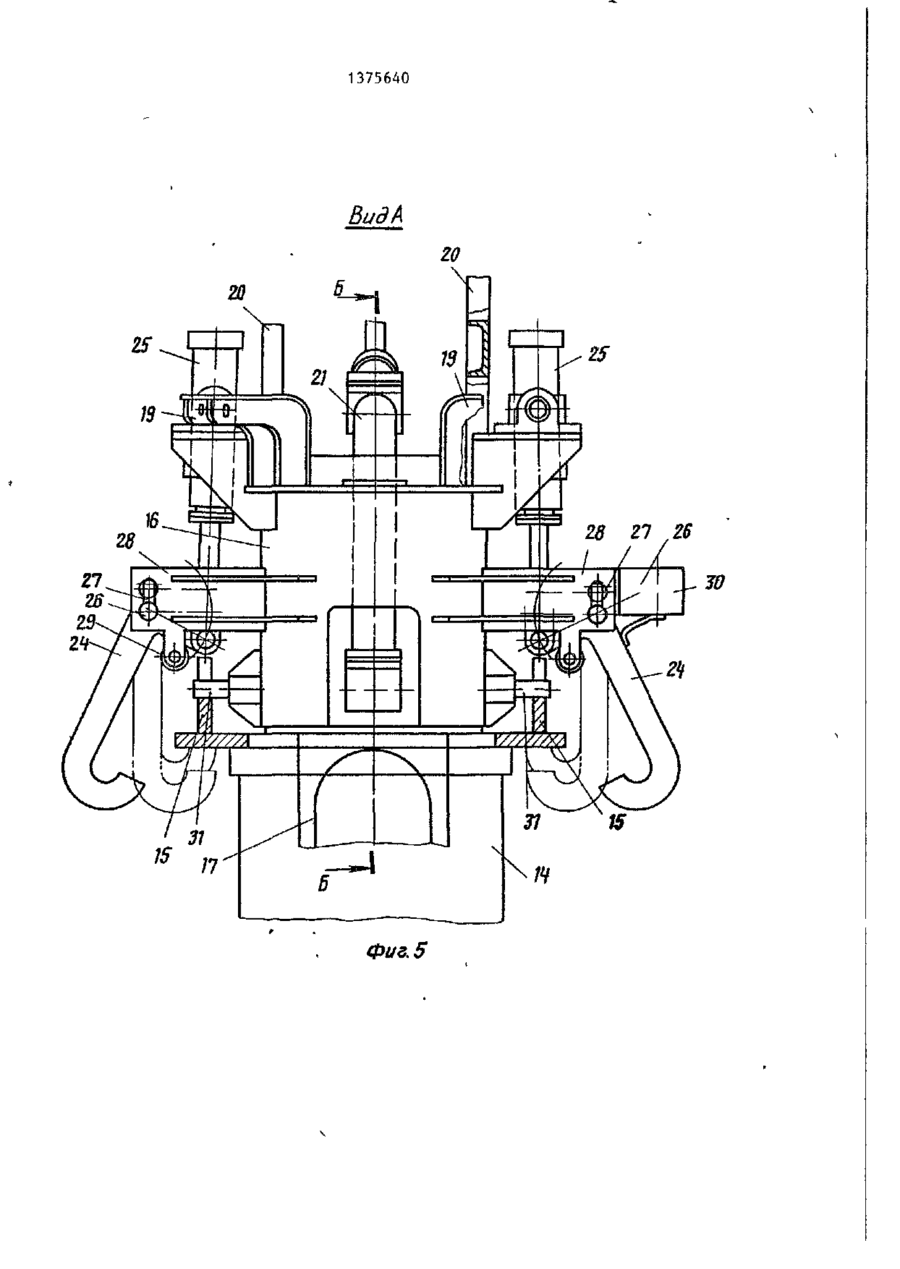

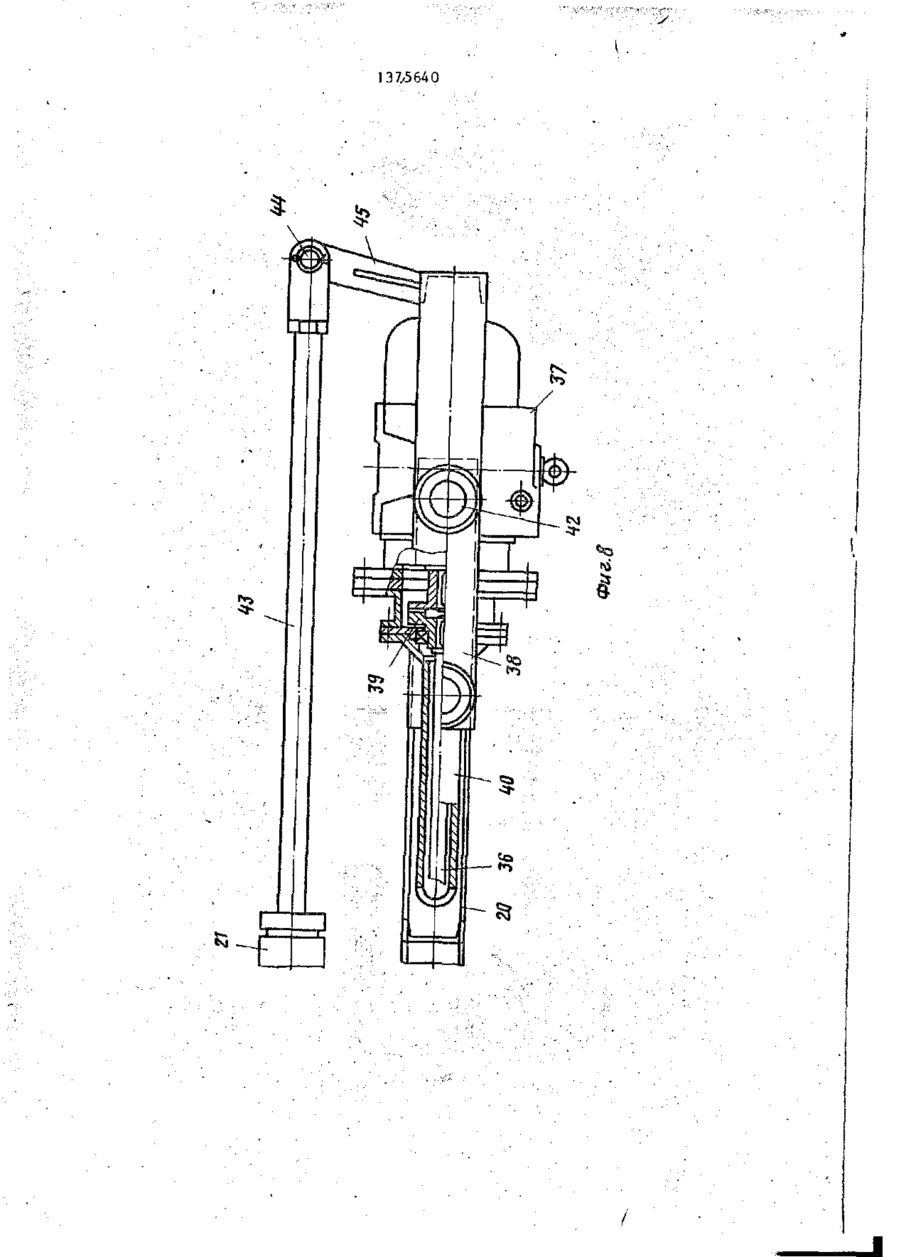

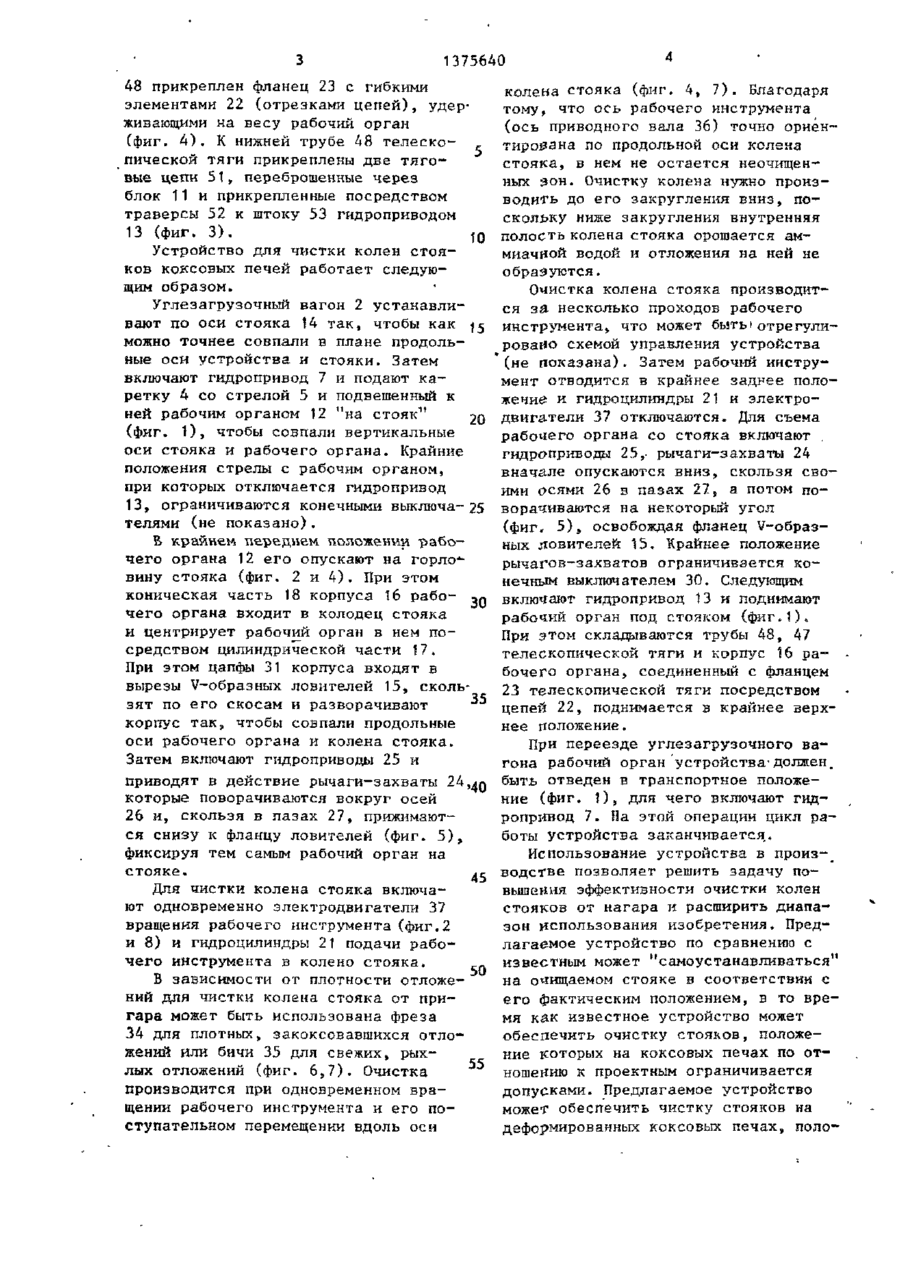

Устройство относится к коксохимической промышленности, а именно к устройствам для очистки колен стояков коксовых печей от нагара механичес і і кими устройствами, и позволяет повысить эффективность и качество очистки стояков. Устройство закреплено на углезагрузочном вагоне на стойке 1. В ее верхней части на роликах 6 установлена каретка 4 со стрелой 5, несущая на конце рабочий орган 12. Каретка 4 и рабочий орган 12 перемещаются от приводов 7 и 13. Для фиксации рабочего органа на стояке 14 предусмотрены V-образные ловители 15. На корпусе рабочего органа для взаимодействия с V-образными ловителями установлены двуплечие рычаги-захваты с приводами и цапфы. Рабочий орган 12 закреплен подвижно на стреле 5 посредством телескопической тяги 10 и гибких подвесок. 9 ил. 1 1375640 Изобретение относится к коксохимической промышленности, а именно к устройствам для очистки колен стояков коксовых печей от нагара механически- е ми устройствами. Целью изобретения является повышение эффективности очистки колен стояков коксовых печей от нагара и расширение диапазона использования Ю устройства для чистки стояков, имеющих значительные отклонения положения на коксовых печах относительно проектных. На фиг. 1 изображено устройство 15 в транспортном положении и в положении "рабочий орган над стояком" (показане тонкими линиями), вид сбоку; на фиг. 2 - то же, в рабочем положении ("рабочий орган на стояке"), 20 общий вид; на фиг. 3 - устройство, вид в плане; на фиг. 4 - рабочий ор, ган в рабочем положении; на фиг.5 вид А на фиг. 2; на фиг. 6 - разрез Б-Б на фиг.5,рабочий орган оси с рабочим инст- 25 рументом в виде фрезы; на фиг. 7-то же, рабочий орган с рабочим инструментом в виде бичи (цепи); на фиг. 8 фрагмент привода рабочего инструмента, вид сбоку; на фиг. 9 - узел под- 30 вески рабочего органа (телескопическая тяга и гибкие подвески), продольный разрез. Устройство для чистки колен стояков коксовых печей содержит стойку 1, 35 закрепленную на углезагрузочном вагоне 2 (фиг. 1-3). Верхняя часть 3 стойки выполнена в виде направляющей из швеллеров, в которой установлена каретка 4 со стрелой 5. Каретка 4 пе-40 ремещается в направляющей 3 посредством роликов 6 и кинематически связана с гидроприводом 7 рычага 8 и тяги 9. На свободном конце стрелы закреп- 45 лены трубчатая тяга 10 и блок 11, к которым подвижно прикреплен рабочий орган 12 устройства, а на противоположном конце - гидропривод 13, кинегг^ матически взаимосвязанный с рабочим 50 органом 12 посредством цепей. Для фиксации рабочего органа на стояке 14, на его корпусе дополнительно установлены V-обраэные ловители 15. Рабочий орган устройства (фиг.4-8) гс содержит корпус 16, нижняя часть которого выполнена в виде ловителя, содержащего цилиндрическую 17 и коническую 18 части. В верхней части корпуса крестообразно закреплены кронштейны 19. На корпусе 16 закреплена направляющая 20 для установки каретки привода рабочего инструмента и гидроцилиндр 21 привода передвижения каретки с рабочим инструментом. Посредством четырех гибких подвесок (цепей) 22 корпус подвешен к фланцу 23 телескопической тяги 10. С двух сторон корпуса 16 шарнирно установлены двуплечие рычаги-захваты 24 и их гидроприводы 25 (фиг. 4-5). Рычаги 24 установлены на осях 26, установленных в пазах 27 кронштейнов 28 корпуса 16. Ограничение поворота рычагов 24 осуществляется роликовыми упорами 29 и конечным выключателем 30, подающим импульс на электродвигатель масляной станции (не показана), приводящей в действие гидроприводы 25.Сооснос рычагами 24 на корпусе 16 закреплены цапфы 31, посредством которых корпус рабочего органа устанавливается в V-обраэныеловители 15, закрепленные на стояке 14. Для придания устойчивости рабочему органу в корпусе 16 помещены противовесы 32 и 33 (фиг. 6,7). Рабочий инструмент устройства (фиг. 6,7) представляет собой фрезу 34 или бичи из отрезков цепей 35, закрепленные на приводном валу 36. ^ал 36 приводится во вращение электродвигателем 37 (фиг. 8 ) , установленным в каретке 38. Приводной вал 36 соединен с валом электродвигателя 37 муфтой 39 и закрыт трубчатым кожухом 40. В качестве дополнительной опоры приводного вала 36 на корпусе 16 рабочего органа установлена роликовая обойма 41 (фиг. 7,8). Каретка 38 с электродвигателем перемещается на роликах 42 в направляющей 20, изготовленной из швеллеров. Для перемещения каретки последняя соединена со штоком 43 гидроцилиндра 21 посредством оси 44 и кронштейна 45. Рабочий орган устройства закреплен подвижно на стреле 5 посредством телескопической тяги 10 (фиг. 9 ) , включающей наружную трубу 46, закрепленную на стреле 5 посредством двух стоек из швеллеров, и две внутренние трубы 47 и 48. Трубы соединены между собой посредством пальцев 49 и 50, а для складывания труб в них сделаны продольные вырезы. К внутренней трубе 1375640 48 прикреплен фланец 23 с гибкими элементами 22 (отрезками цепей), удерживающими на весу рабочий орган (фиг. 4 ) . К нижней трубе 48 телескопической тяги прикреплены две тяговые цепи 51, переброшенные через блок 11 и прикрепленные посредством траверсы 52 к штоку 53 гидроприводом 13 (фиг. 3 ) . t o Устройство для чистки колен стояков коксовых печей работает следующим образом. Углезагрузочный вагон 2 устанавливают по оси стояка 14 так, чтобы как можно точнее совпали в плане продольные оси устройства и стояки. Затем включают гидропривод 7 и подают каретку 4 со стрелой 5 и подвешенный к 1 ней рабочим органом 12 "на стояк ' 20 (фиг. 1 ) , чтобы совпали вертикальные оси стояка и рабочего органа. Крайние положения стрелы с рабочим органом, при которых отключается гидропривод 13, ограничиваются конечными выключа-25 телями (не показано). В крайнем переднем положении рабочего органа 12 его опускают на горло*вину стояка (фиг. 2 и 4 ) . При этом коническая часть 18 корпуса 16 рабо30 чего органа входит в колодец стояка и центрирует рабочий орган в нем посредством цилиндрической части 17. При этом цапфы 31 корпуса входят в вырезы V-образных ловителей 15, сколь35 зят по его скосам и разворачивают корпус так, чтобы совпали продольные оси рабочего органа и колена стояка. Затем включают гидроприводы 25 и колена стояка (фиг. 4, 7 ) . Благодаря тому, что ось рабочего инструмента (ось приводного вала 36) точно ориентирована по продольной оси колена стояка, в нем не остается неочищенных зон. Очистку колена нужно производить до его закругления вниз, поскольку ниже закругления внутренняя полость колена стояка орошается аммиачной водой и отложения на ней не образуются. Очистка колена стояка производится з& несколько проходов рабочего инструмента» что может быть» отрегулировано схемой управления устройства (не показана). Затем рабочий инструмент отводится в крайнее заднее положение и гидроцилиндры 21 и электродвигатели 37 отключаются. Для съема рабочего органа со стояка включают . гидроприводы 25,- рычаги-захваты 24 вначале опускаются вниз, скользя своими осями 26 в пазах 27, а потом поворачиваются на некоторый угол (фиг. 5 ) , освобождая фланец V-образных ловителей 15. Крайнее положение рычагов-захватов ограничивается конечным выключателем 30. Следующим включают гидропривод 13 и поднимают рабочий орган под стояком (фиг.1). При этом складываются трубы 48, 47 телескопической тяги и корпус 16 рабочего органа, соединенный с фланцем 23 телескопической тяги посредством цепей 22, поднимается в крайнее верхнее положение. При переезде углезагрузочного вагона рабочий орган устройства'должен. быть отведен в транспортное положеприводят в действие рычаги-захваты 24, ние (фиг. 1 ) s для чего включают гидкоторые поворачиваются вокруг осей ропрі-гаод 7. На этой операции цикл ра26 и, скользя в пазах 27, прижимаютботы устройства заканчивается. ся снизу к фланцу ловителей (фиг. 5 ) , фиксируя тем самым рабочий орган на Использование устройства в произстояке. водстве позволяет решить задачу по45 вышения эффективности очистки колен Для чистки колена стояка включастояков от нагара и расширить диапают одновременно электродвигатели 37 зон использования изобретения. Предвращения рабочего инструмента (фиг.2 лагаемое устройство по сравнению с и 8) и гидроцилиндры 21 подачи рабоизвестным может "самоустанавливаться" чего инструмента в колено стояка. 50 на очищаемом стояке в соответствии с В зависимости от плотности отложеего фактическим положением, в то врений для чистки колена стояка от примя как известное устройство может гара может быть использована фреза обеспечить очистку стояков, положе34 для плотных, закоксовавшихся отлоние которых на коксовых печах по отжений или бичи 35 для свежих, рых55 ношению к проектным ограничивается лых отложений (фиг. 6,7). Очистка допусками. Предлагаемое устройство производится при одновременном враможет обеспечить чистку стояков на щении рабочего инструмента и его подеформированных коксовых печах, полоступательном перемещении вдоль оси 5 1375640 жение которых в пространстве в знаДиапазон использования устройстчительной мере отличается от проектва расширяется за счет возможности ных: отклонение горловины стояка по очистки стояков на деформированных высоте 100 мм, отклонение центра коксовых печах без переустановки сагорловины по радиусу 75 мм (наклон мих стояков, что возможно только оси от вертикали 3-5°), отклонение при серьезных ремонтах или перекладпродольной оси колена стояка по отноке коксовых батарей. 7 шению к проектной до ЗО* . 10 Ф о р м у л а и з о б р е т е н и я Рабочий орган ориентируется на стояке по двум параметрам: положение Устройство для чистки колен стояв пространстве горловины стояка и поков коксовых печей, включающее стойложение продольной оси колена стояка, ку, перемещающуюся в ней каретку со в то время как известное устройство 15 стрелой, несущую на себе рабочий может быть ориентировано только по орган устройства, привод для установ положению горловины стояка. Кроме ки рабочего органа на стояк и притого, предлагаемое устройство фиксивод для перемещения каретки со стреруется на стояке посредством ловителой, о т л и ч а ю щ е е с я тем, лей и рычагов-захватов, что позволячто, с целью повышения эффективности 20 ет "замкнуть" усилия в системе стояки качества очистки стояков, корпус рабочий орган, что предотвращает рабочего органа прикреплен к стреле расшатывание стояка. подвижно посредством телескопической тяги и гибких подвесок, снабжен фикТочная ориентация рабочего инст- 25 сирующим приспособлением в виде двуплечих рычагов-захватов с приводами румента по оси колена стояка позвои цапф, взаимодействующих с V-обраэляет повысить качество очистки, так ными ловителями, дополнительно устакак в стояке не остаются неочищаеновленными на стояке. мые зоны. Фш.2 1375640 Фиг 3 ФыгЛ 1375640 Вид А 20 25 10 Фиг. 5 1375640 &£. Фиг. В Фп.7 137/5640 Фи г. 3 Редактор Н. Гунько Составитель Н. Рузакова Техред Л.Олийнык Корректор И. Эрдейи Заказ 735/25 Тираж 464 • Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35» Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
