Пристрій для знімання та установлення двері коксової печі

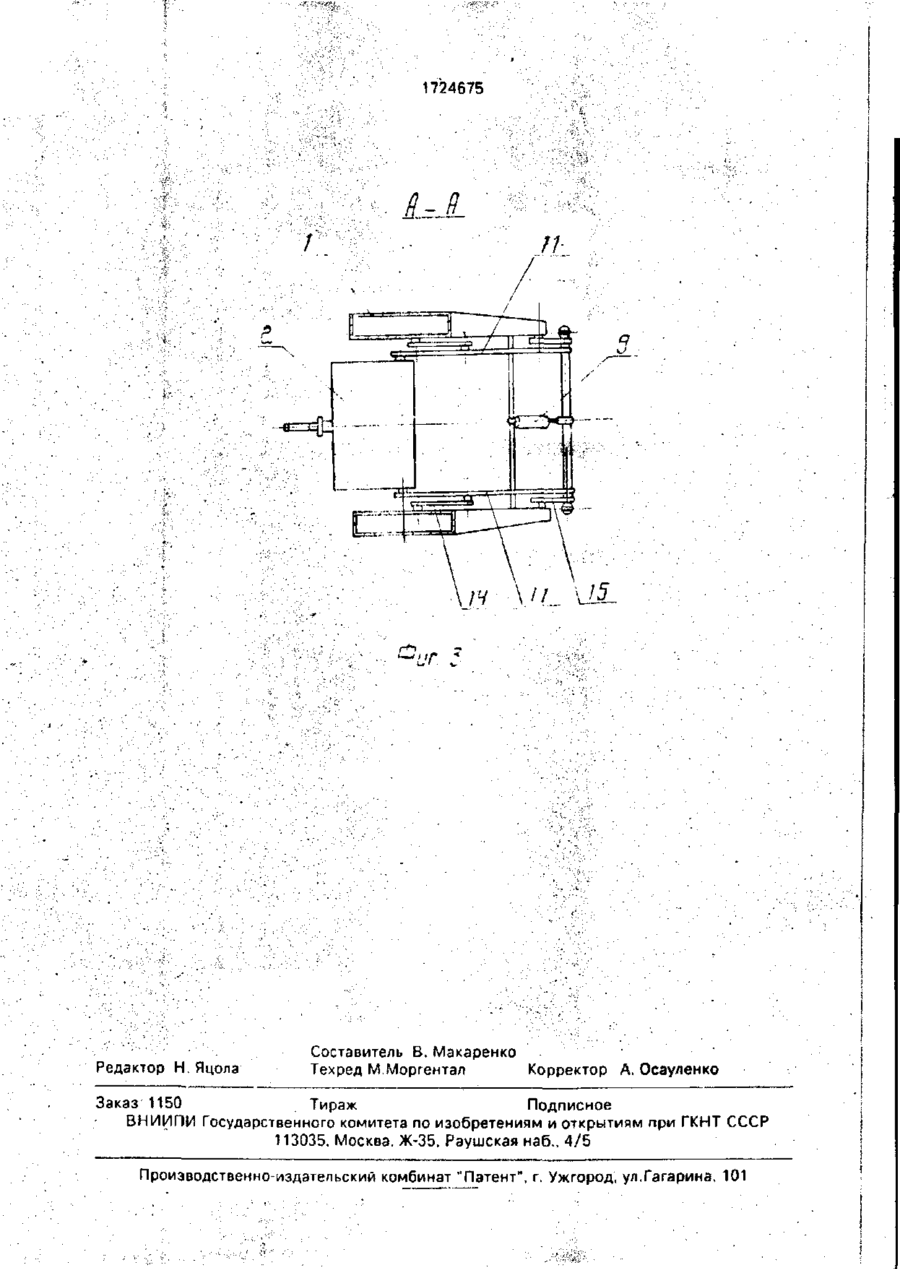

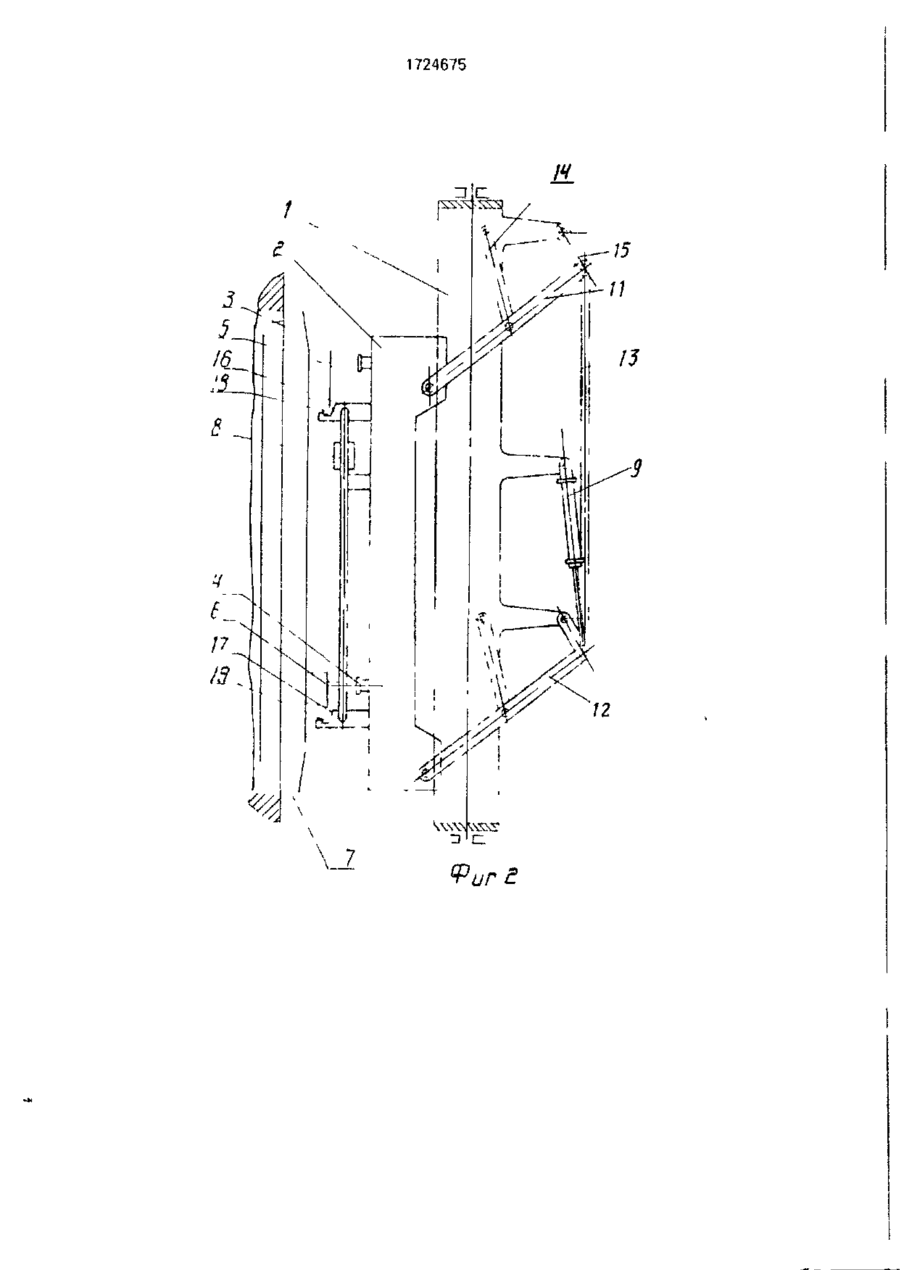

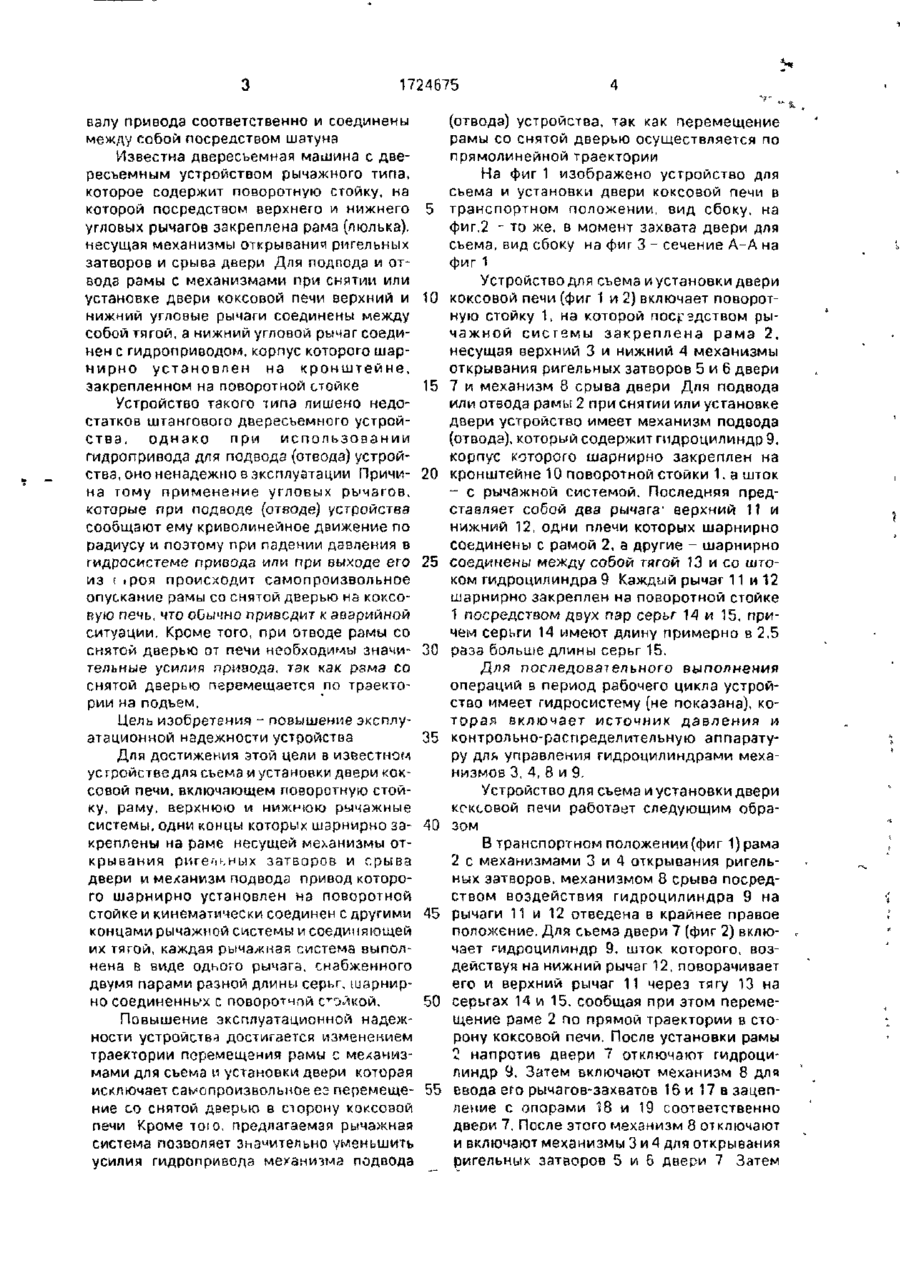

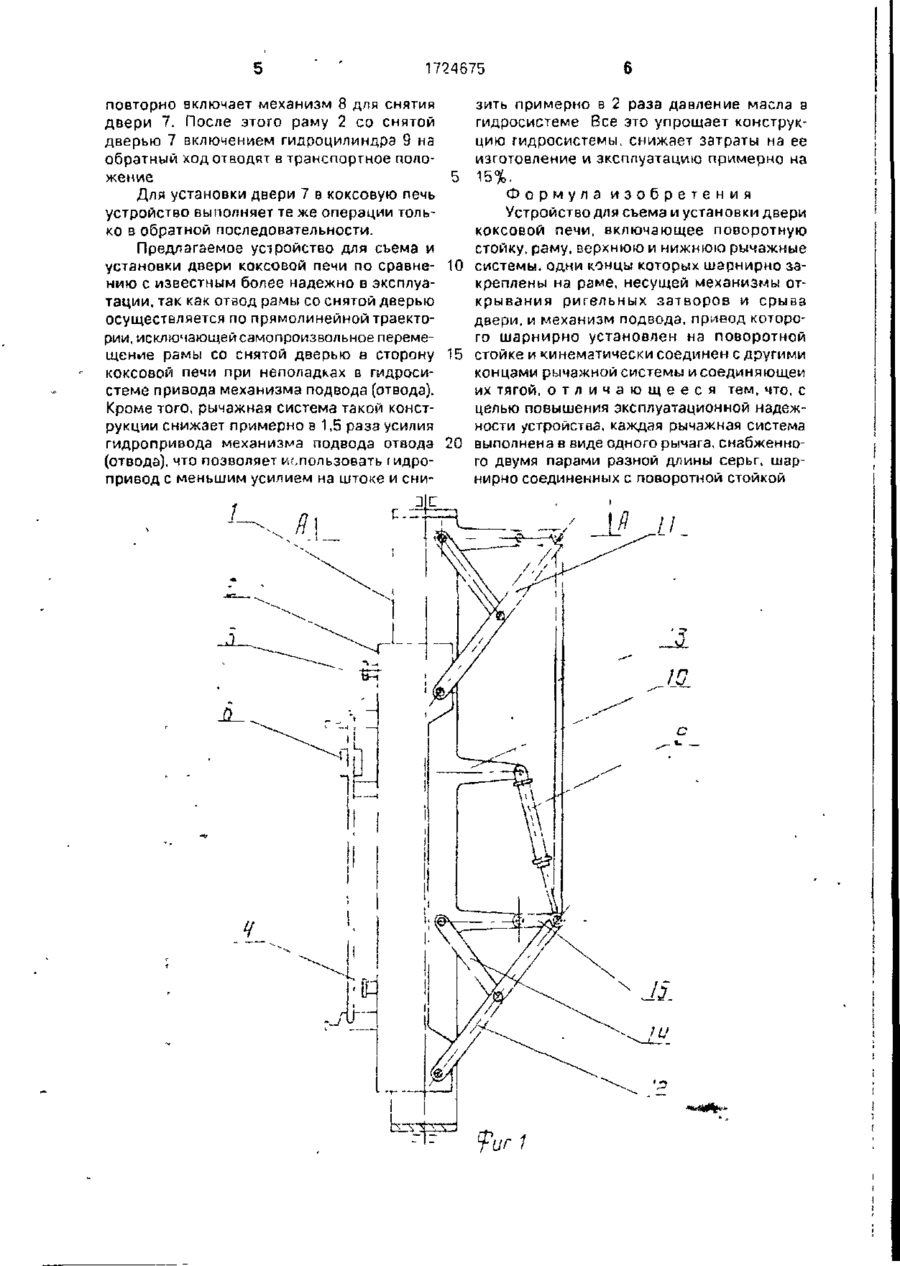

Изобретение относится к оборудованию для обслуживания коксовых печей Цепь повышение эксплуатационной надежности устройства. Устройство включает поворотную стойку, на которой посредством рычажной системы закреплена рама, несущая механизм открывания ригельных затворов и срыва двери, и механизм подвода (отвода) рамы, привод которого шарнирно закреплен на поворотной стойке и кинематически соединен с рычажной системой. Последняя содержит два рычага верхний и нижний, одни плечи которых шарнирно соединены с рамой, а другие шарнирно соединены между собой тягой и с приводом механизма подвода (отвода). Каждый рычаг шарнирно закреплен на поворотной стойке, посредством двух пар серег разной длины. 3 ил. т С Изобретение относится к оборудованию коксовых цехов, а более конкретно к устройствам для съема и установки дверей коксовых печей, и может быть использовано в машинах, обслуживающих коксовые печи с коксовой стороны (двересьемная машина) Современные двересьемные устройства полностью механизируют связанный со съемом и установкой дверей комплекс операций, который состоит из сткрывания (закрывания) ригельных затворов, поворота ригелей для вывода из крючьев рамы коксовой печи, срыва двері'., отвода (подвода) двери и поворота двери ча 90° для удобства ее чистки. Для выполнения этих операций двересьемное устройство имеет ряд механизмов; верхний и нижний механизмы для открывания ригельных затворов двери и вы вода ригелей из крючьев рамы коксовой пе чи, механизм срыва двери, механизм отвода (подвода) двересъемного устройства и механизм поворота. В зависимости от конструктивного исполнения механизма отвода (подводэ) двересьемные устройства можно разделить нл два вида: штанговые и рычажные. Штанговые двересъемные устройства представляют собой головку, подвижно установленную посредством штанги и опорных роликов в направляющих металлоконструкции, и установленный в подшипниковых узлах на головке вертикальный вал, несущий верхний и нижний механизмы для открывания ригельных затворов, механизм срыва двери и механизм поворота вала на 90° с указанными механизмами. Отвод (подвод) головки осуществляет кривошипный механизм, кривошипы которого установлены на штанге и 1724675 валу привода соответственно и соединены между собой посредством шатуна Известна двересъемная машина с двересъемным устройством рычажного типа, которое содержит поворотную стойку, на которой посредством верхнего и нижнего угловых рычагов закреплена рама (люлька), несущая механизмы открывания ригельных затворов и срыва двери Для подпода и отвода рамы с механизмами при снятии или установке двери коксовой печи верхний и нижний угловые рычаги соединены между собой тягой, а нижний угловой рычаг соединен с гидроприводом, корпус которого шарнирно установлен на кронштейне, закрепленном на поворотной стойке Устройство такого типа лишено недостатков штангового двересъемного устройства, однако при использовании гидропривода для подвода (отвода) устройства, оно ненадежно в эксплуатации Причина тому применение угловых рычагов, которые при подводе (отводе) устройства сообщают ему криволинейное движение по радиусу и поэтому при падении давления в гидросистеме привода или при выходе его из (-роя происходит самопроизвольное опускание рамы со снятой дверью на коксовую печь, что обычно приведет к аварийной ситуации. Кроме того, при отводе рамы со снятой дверью от печи необходимы значительные усилия привода, так как рзмэ со снятой дверью перемещается по траектории на подъем. Цель изобретения - повышение эксплуатационной надежности устройства Для достижения этой цели в известном устройстве для съема и установки двери коксовой печи, включающем поворотную стойку, раму, верхнюю и нижнюю рычажные системы, одни концы которых шзрнирно закреплены на раме несущей механизмы открывания ригельных затворов и срыва двери и механизм подвода привод которого шэрнирно установлен на поворотной стойке и кинематически соединен с другими концами рычажной системы и соединяющей их тягой, каждая рычажная система выполнена в виде одього рычага, снабженного двумя парами разной длины серы, шэрнирно соединенных с поворотной стойкой. Повышение эксплуатационной надежности устройства достигается изменением траектории перемещения рамы с механизмами для сьема и установки дєери которая исключает самопроизвольное еэ перемещение со снятой дверью в сторону коксовой печи Кроме тою, предлагаемая рычажная система позволяет значительно уменьшить усилия гидропривода механизма подвода 5 10 15 20 25 30 35 40 45 50 55 (отвода) устройства, так как перемещение рамы со снятой дверью осуществляется по прямолинейной траектории На фиг 1 изображено устройство для сьема и установки двери коксовой печи в транспортном положении, вид сбоку, на фиг.2 - то же. в момент захвата двери для сьема. вид сбоку на фиг 3 - сечение А-А на фиг 1 Устройство для съема и установки двери коксовой печи (фиг 1 и 2) включает поворотную стойку 1, на которой посредством рычажной системы закреплена рама 2. несущая верхний 3 и нижний 4 механизмы открывания ригельных затворов 5 и 6 двери 7 и механизм 8 срыва двери Для подвода или отвода рамы 2 при снятии или установке двери устройство имеет механизм подвода (отвода), который содержит гпдроцилиндр 9. корпус которого шарнирно закреплен на кронштейне 10 поворотной стойки 1. а шток - с рычажной системой. Последняя представляет собой два рычага' верхний 11 и нижний 12, одни плечи которых шарнирно соединены с рамой 2, а другие - шарнирно соединены между собой тягой 13 и со штоком гидроцилиндра 9 Каждый рычаг 11 и 12 шарнирно закреплен на поворотной стойке 1 посредством двух пэр серы 14 и 15. причем серьги 14 имеют длину примерно в 2.5 раза больше длины серьг 15. Для последовательного выполнения операций в период рабочего цикла устройство имеет гидросистему (не показана), которая включает источник давления и контрольно-распределительную аппаратуру ДЛИ управления гидроцилиндрами механизмов 3. 4, 8 и 9. Устройство для съема и установки двери кгксовой печи работает следующим образом В транспортном положении(фиг 1) рама 2 с механизмами 3 и 4 открывания ригельных затворов, механизмом 8 срыва посредством воздействия гидроцилиндра 9 на рычаги 11 и 12 отведена в крайнее правое положение. Для сьема двери 7 (фиг 2) включает гидроцилиндр 9. шток которого, воздействуя на нижний рычаг 12, поворачивает его и верхний рычаг 11 через тягу 13 на серьгах 14 и 15. сообщая при этом перемещение раме 2 по прямой траектории в сторону коксовой печи. После установки рамы 2 напротив двери 7 отключают гидроцилиндр 9. Затем включают механизм 8 для ввода его рычагов-захватов 16 и 17 в зацепление с опорами 18 и 19 соответственно двеои 7. После этого механизм 8 отключают и включают механизмы 3 и 4 для открывания ригельных затворов 5 и 6 двери 7 Затем 1724675 повторно включает механизм 8 для снятия зить примерно в 2 раза давление масла в двери 7. После этого раму 2 со снятой гидросистеме Все это упрощает конструкдверью 7 включением гилроцилиндра 9 на цию гидросистемы, снижает затраты на ее обратный ход отводят в транспортное полоизготовление и эксплуатацию примерно на жение 15%. Формула изобретения Для установки двери 7 в коксовую печь Устройство для съема и установки двери устройство выполняет те же операции толькоксовой печи, включающее поворотную ко в обратной последовательности. стойку, раму, верхнюю и нижнюю рычажные Предлагаемое устройство для сьема и установки двери коксовой печи по сравне- 10 системы, одни концы которых шарнирно закреплены на раме, несущей механизмы отнию с известным более надежно в эксплуакрывания ригельных затворов и срыва тации, так кзк отвод рамы со снятой дверью двери, и механизм подвода, привод котороосуществляется по прямолинейной траектого шарнирно установлен на поворотной рии, исключающейсамопроизвольное переме15 стойке и кинематически соединен с другими щение рамы со снятой дверью в сторону концами рычажной системы и соединяющей коксовой печи при неполадках в гидросиих тягой, о т л и ч а ю щ е е с я тем, что, с стеме привода механизма подвода (отвода). целью повышения эксплуатационной надежКроме того, рычажная система такой констности устройства, каждая рычажная система рукции снижает примерно в 1,5 раза усилия гидропривода механизма подвода отвода 20 выполнена в виде одного рычага, снабженного двумя парами разной длины серьг, шар(отвода), что позволяет использовать іидронирно соединенных с поворотной стойкой привод с меньшим усилием на штоке и сни furl 1724675 Фиг£ 1724675 LJL ' Редактор Н. Яцола Составитель В.Макаренко Техред М.Моргентал Корректор А. Осауленко Заказ 1150 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
