Елемент сталевої балки перекриття

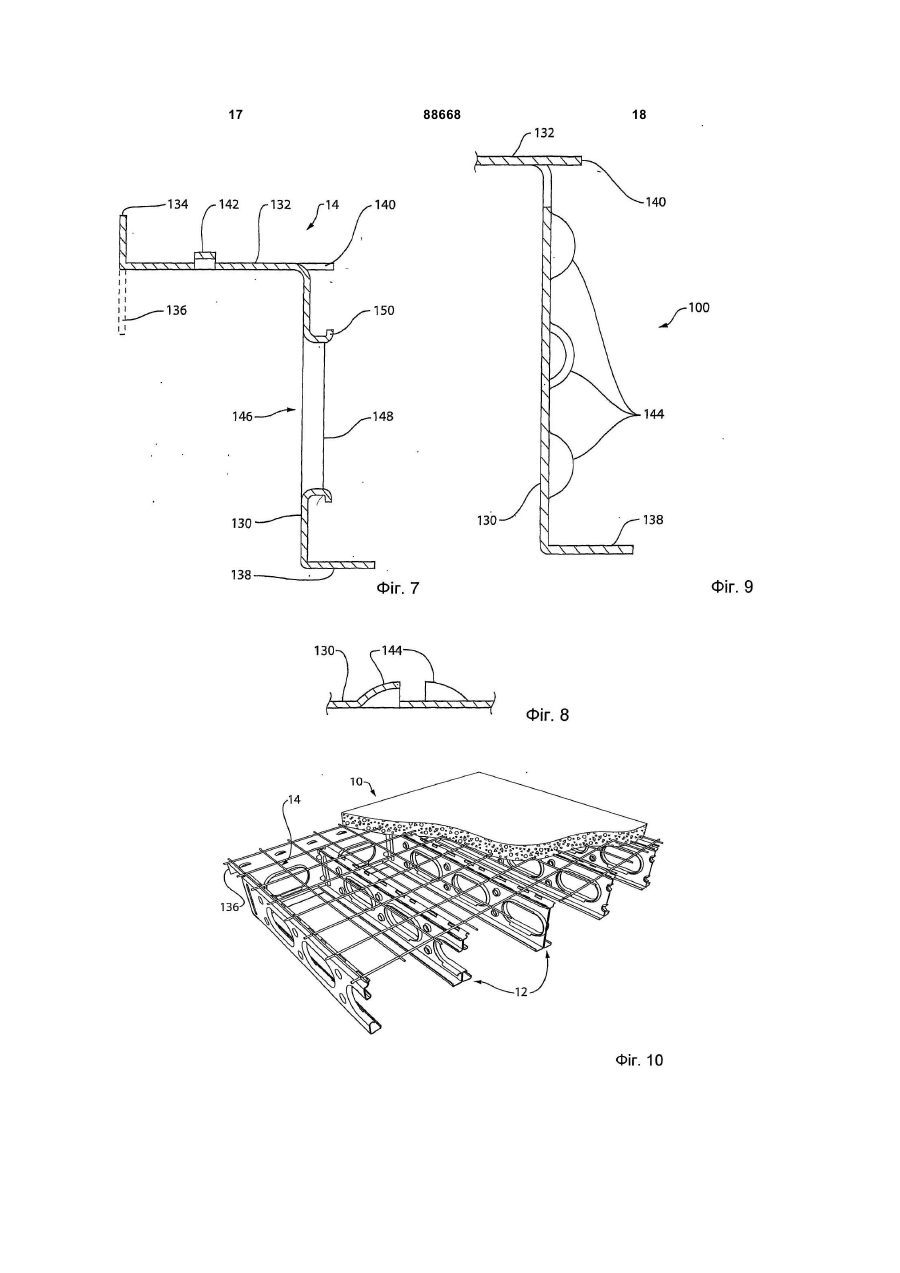

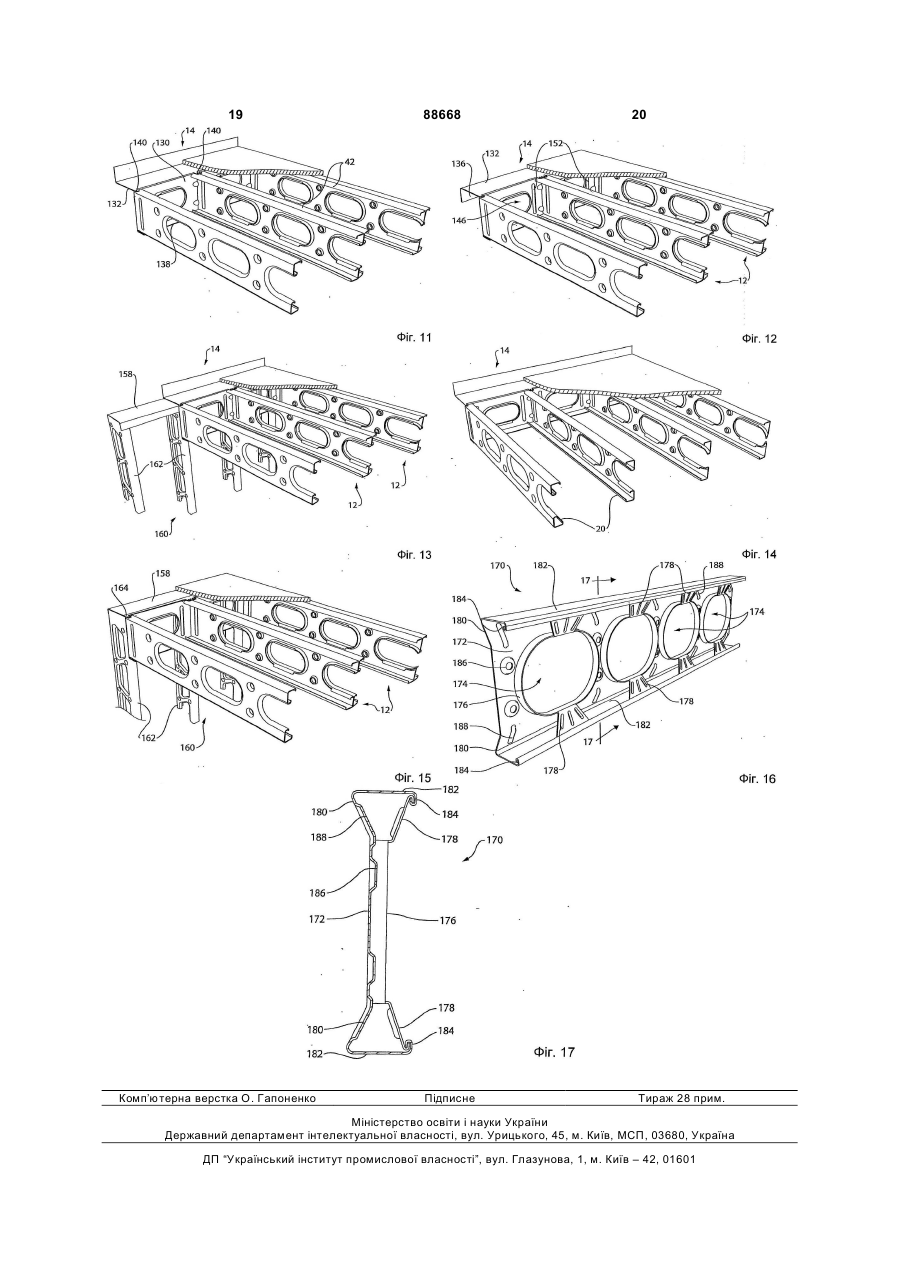

1. Елемент сталевої балки перекриття (12), який має низьку вагу і підвищені акустичні характеристики для використовування в конструкціях міжповерхового перекриття, має стінку (22), яка утворює бічні кромки, вісь і відбортовку кромки (24) щонайменше на одній бічній кромці, який відрізняється тим, що: - отвори (28) проходять через вказану стінку і розташовані на рівній відстані один від одного по її довжині, при цьому вказані отвори мають, в основному, подовжену симетричну форму із закругленими кінцями і протилежними лінійними сторонами (32); - при цьому відбортовки кромок (36) розташовані навколо кожного з отворів, в основному, під прямим кутом до них; - два паралельні розташовані на відстані один від одного виступи жорсткості (38) стінки виступають від кожного з отворів і складають єдине ціле із стінкою завдяки відбортовкам кромок, уздовж від C2 2 UA 1 3 88668 4 Для монтажу конструкцій міжповерхових перекола. Більш того, використовування даного винакриттів пропонувалися сталеві балки перекриття ходу забезпечує формування отворів, через які різного типу. Звичайно такі балки використовують можна пропустити трубопроводи, що мають діадля заміни дерев'яних балок. Використовувалися метр, який дорівнює відстані впоперек отвору стінметалеві балки, які мають міцні стінки, проте вони ки. Між суміжними отворами зберігаються міцні створювали перешкоди в просторі між підлогою і ділянки стінки, і вони утворюють розкоси, які ідуть стелею, що знаходиться під ним. Такі балки перепоперечно від однієї до іншої кромки стінки. Це криття звичайно створювали з С-подібним профідозволяє виключити використовування стислих лем, тобто була центральна стінка, тоді як протирозкосів, характерних для відомих балок. Це також лежні бічні кромки стінки були виконані у формі означає, що забезпечується збільшення розміру торцевих фланців. У ряді випадків балка була зітрубопроводів, які можна пропустити через отвогнута в декількох місцях з метою додання їй більри. Крім того, форма отвору є симетричною і однашої міцності і використовування металевого проковою, внаслідок чого забезпечується вирівнюванфілю, що має меншу товщину. На жаль, такі ня балок перекриття в парах тильними сторонами і металеві балки перекриття перешкоджали встаностворення комбінованих балок перекриття, зберівленню інженерного устаткування, такого як водогаючи при цьому повний розмір отворів, виконаних провідні, електроенергетичні, опалювальні і венв балках перекриття для пропускання через них тиляційні системи. Було запропоновано систем інженерного устаткування будівель. виготовляти металеві балки перекриття з отвораДля досягнення вищезгаданих і інших цілей ми, звичайно, в основному, трикутними або трапевинахід передбачає створення сталевих балок цеїдальними отворами, при цьому, як і раніше, дві перекриття для використовування в конструкціях кромки виконували з вигинами. Вказані отвори міжповерхових перекриттів, при цьому сталева розташовували так, щоб забезпечувалося утвобалка перекриття має стінку, яка утворює бічні рення стислих розкосів, що йдуть впоперек балок кромки, вісь і відбортовку кромки, щонайменше, на перекриття. Завдяки цьому передбачалося збільодній бічній кромці стінки, з однаковими симетричшити міцність, знижуючи при цьому вагу і усуваюними отворами, що проходять через вказану стінку чи перешкоди між підлогою і стелею. Проте, отвоі розташованими на рівній відстані один від одного ри, які були виконані в металевих балках по її довжині, заданого розміру і профілю із закруперекриття і мали специфічну в основному трикутгленими кінцями і лінійними сторонами, паралельну і трапецеїдальну форму, не дозволяли вмонтоними одна одній при цьому частини вказаної стінки вувати інженерне устаткування, у багатьох випадзміщені від вказаного отвору, який залишається ках через них неможливо було пропустити сполученим із стінкою як невід'ємна частина стінки трубопроводи великого діаметра. Будівники також вздовж протилежних лінійних сторін отвору, з пене могли зрізати будь-який із стислих розкосів з ршим вигином, виконаним в кожній бічній частині, метою розширення отворів для монтажу інженердругим вигином, який виконаний в кожній бічній ного устаткування, оскільки це могло б привести частині і є паралельним вказаному першому вигидо істотного зниження міцності балок перекриття. ну і розташованим від нього на відстані, при цьому Інша проблема виникала при розрізанні вказаних перший і другий вигини виконані вздовж осей, пабалок перекриття на секції певної довжини. Отворалельних осі стінки. Даний винахід додатково ри розташовувалися парами, при цьому один трипередбачає створення сталевих балок перекриття кутний отвір був направлений в одну сторону, тоді згідно з приведеним описом, які включають поглияк інший отвір - в протилежну. При розрізанні таких блення, виконані в стінці і розташовані на рівній балок перекриття на секції певної довжини вимавідстані один від одного, і отвори, виконані в погалося, щоб всі з отворів певної орієнтації у всіх глибленнях, з метою підвищення міцності і часткосусідніх балках в міжповерховому перекритті розвого зниження теплопровідності. ташовувалися на одній лінії. Це було потрібно для Винахід додатково передбачає створення статого, щоб спростити прокладку інженерних систем левої балки перекриття згідно з вищенаведеним через балки перекриття. Проте, зважаючи на орієописом, в якій отвори мають форму, яка утворює нтацію отворів, що періодично змінюється, дотрипротилежні лінійні бічні кромки і дугоподібні кінцеві мання вказаної вимоги призводило до того, що у кромки, при цьому бічні частини стінки виконані багатьох випадках доводилося відрізати торцеві цільно з вказаними лінійними бічними кромками, і частини балок перекриття рівних по довжині просбезперервні відбортовки кромок виконані навколо тору, яке займають два отвори. отворів. Інший чинник полягає в тому, що для заливки Винахід також передбачає створення елеменплит бетонних підлог широко використовують бета комбінованих балок перекриття, виконаного з тон. Звичайно плита просто спиралася на верхню двох сталевих балок перекриття, як описувалося частину балок перекриття. Недавно було виявлевище, сполучених тильною стороною одна з одно, що коли частини металевих балок перекриття ною з метою формування комбінованої балки. частково закладені в бетон, вони забезпечують Зважаючи на симетричність і однаковий розмір значно більш високу міцність плит при їх меншій форми отворів у вказаному прикладі здійснення товщині. комбіновані балки перекриття можуть бути виготоЗниження ваги можливе на основі використовлені шляхом розміщення двох балок тильною вування даного винаходу, що передбачає ствостороною одна до одною при поєднанні їх отворів рення рівномірно розташованих симетричних в один з одним. Такі комбіновані балки перекриття основному овальних за формою отворів, при цьомають високу міцність, забезпечуючи при цьому му торцеві частини отворів утворені радіусом півпрокладання інженерного устаткування. 5 88668 6 Даний винахід також передбачає створення криття, в якій використовуються елементи балок закраїни для приєднання до конструкції навколо перекриття, що ілюструє інший приклад здійсненміжповерхового перекриття і опор на вказаній заня винаходу, в якому закраїна змінена по віднокраїні для забезпечення опори для протилежних шенню до Фіг.1; кінців кожної сталевої балки перекриття. Фіг.11 - вид у перспективі додаткового приклаЗакраїна також може включати кріпильні лапки ду здійснення конструкції міжповерхового передля кріплення до кожної сталевої балки перекриткриття, що ілюструє інший приклад здійснення тя. винаходу для створення опори для підлоги із збірЗакраїна також може включати закладні деталі них плит, виконаного звичайно з фанери, з комбіі, крім того, кінцеві опорні елементи балок. нованими елементами балок, модифікованими з Винахід додатково передбачає спосіб виготометою видалення кромок закладення; влення сталевої балки перекриття, що має стінку і Фіг.12 - вид у перспективі додаткового приклабічні кромки, відбортовку кромок, вздовж, щонайду здійснення конструкції міжповерхового переменше, однієї бічної кромки і отвори, які проходять криття, що ілюструє інший приклад здійснення через стінку, при цьому спосіб включає етапи фовинаходу для створення опори для панельної підрмування отворів, що мають протилежні лінійні логи, виконаної звичайно з фанери, із закраїною, паралельні сторони і дугоподібні кінці у стінці, роззміненою по відношенню до Фіг.11; ташовані на рівній відстані по її довжині, прикріпФіг.13 - вид у перспективі додаткового приклалення бічних ділянок металу до стінки вздовж кожду здійснення конструкції міжповерхового переної з протилежних лінійних сторін, формування криття з використанням елементів комбінованих відбортовок кромок вздовж, щонайменше, однієї балок, що ілюструє інший приклад здійснення вибічної кромки стінки і формування бічних частин з находу, в якому закраїни спираються на кромку площинистінки шляхом згинання кожної бічної стінного каркаса, утвореного стояками з тонкостінчастини вздовж першої лінії вигину і потім вздовж них профілів; другої лінії вигину, розташованої на відстані від Фіг.14 - вид у перспективі додаткового приклапершої лінії вигину і паралельної їй. ду здійснення конструкції міжповерхового переВинахід також передбачає створення способу криття з використанням окремих елементів балок, виготовлення конструкції балок перекриття з викощо ілюструє інший приклад здійснення винаходу; ристанням закраїн і сталевих балок, описаних виФіг.15 - вид у перспективі додаткового приклаще. ду здійснення конструкції міжповерхового переРізні ознаки новизни, що характеризують викриття з використанням елементів комбінованих нахід, більш детально висловлені у формулі винабалок, що ілюструє інший приклад здійснення заходу, яка прикладена до даного опису і є його часкраїни, в якій ширина фланця зменшена у порівтиною. Більш повне розуміння суті винаходу, його нянні з шириною на Фіг.1; переваг і конкретних цілей на основі його викорисФіг.16 - вид у перспективі, що ілюструє додаттання може бути досягнуто з докладного опису, що ковий приклад здійснення сталевої балки переведеться з посиланнями на прикладені малюнки, криття, яка може бути використана у поєднанні з на яких проілюстровані і описані переважні приіншою системою; і клади здійснення даного винаходу. Фіг.17 - вид у розрізі по лінії 17-17 на Фіг.16. Фіг.1 - вид у перспективі конструкції міжповерЯк вказувалося вище, винахід передбачає хового перекриття, який ілюструє один приклад створення конструкції міжповерхового перекриття здійснення даного винаходу, що має комбіновані або покрівельного покриття з використанням балок балки перекриття, утворені двома сталевими елез листового металу, що мають поліпшені акустичні ментами балок перекриття, в яких отвори мають характеристики з метою зменшення звукопроникпротилежні лінійні сторони і напівкруглі, або дугоності між поверхами. Винахід також передбачає подібні кінці і канали, виконані на протилежних створення балок перекриття з листового металу, лінійних сторонах отворів; придатних для армування залізобетонних плит Фіг.2 - вид у розрізі одного елемента балки пеперекриття або покрівлі. рекриття по лінії 2-2 на Фіг.1; Винахід також передбачає створення комбіноФіг.3 - вид у розрізі одного елемента балки певаних двотаврових елементів балок перекриття, рекриття по лінії 3-3 на Фіг.1; утворених шляхом з'єднання тильною стороною Фіг.4 - вертикальний вид збоку частини одного двох секцій балок, і спосіб виготовлення таких елемента балки перекриття на Фіг.1 з елементами, елементів балок, а також спосіб створення перепоказаними у розрізі; криття. У цілях опису термін «перекриття» викориФіг.5 - вид у розрізі одного елемента балки пестовується для опису горизонтальної конструкції, рекриття по лінії 5-5 на Фіг.4; яка використовується при будівництві і яка може Фіг.6 - вид у перспективі закраїни з прикладу виконувати або функцію міжповерхового перездійснення винаходу на Фіг.1; криття для створення опори для людей і предметів Фіг.7 - вид у розрізі одного елемента балки певсередині споруди, або функцію крівлі, що захирекриття по лінії 7-7 на Фіг.6; щає споруду. При використовуванні як крівлі така Фіг.8 - вид у розрізі одного елемента балки пеконструкція звичайно має нахил, тоді як при викорекриття по лінії 8-8 на Фіг.6; ристовуванні як міжповерхового перекриття вона є Фіг.9 - вигляд в розрізі одного елемента балки горизонтальною. Винахід в рівному ступені застоперекриття по лінії 9-9 на Фіг.6; совується для виконання двох функцій. Фіг.10 - вид у перспективі додаткового приклаНа Фіг.1 винахід проілюстровано у формі міжду здійснення конструкції міжповерхового переповерхового перекриття (10). Звичайно міжповер 7 88668 8 хове перекриття (10) виконано з елементів (12) проводу обмежений тільки поперечними розміракомбінованих балок з листового металу і закраїн ми отвору, розташованого вздовж стінки (22). Це є (14). Звичайно закраїни (14) спираються на верхню істотним удосконаленням у порівнянні з балками, кромку стіни (не показано) або основу, або на іншу що мають отвір трикутної форми. Вздовж верхньої конструкцію. Елементи (12) балок перекриття песторони стінки (22) виконаний сполучний фланець рекривають прогін, оточуваний закраїнами (14), і (42), призначення якого буде описано нижче. кінці елементів (12) балок перекриття спираються Слід зазначити, що форма і розташування на закраїни (14). отворів (28) утворюють стояки (44), що проходять Як показано на Фіг.1, в даному прикладі здійспоперечно вздовж стінки (22). Такі стояки знижунення винаходу елементи (12) комбінованих балок ють поширення звуку по балці. В балках (20) додає складена ми і виконані з двох однакових балок тково виконані поглиблення (46) на протилежних (20), суміщених одна з одною тильною стороною. кінцях кожного стояка (44) на тій ділянці, де стояк В результаті цього елемент комбінованих барозширюється, утворюючи стінку (22). В таких полок утворює елемент двотаврового профілю. Кожглибленнях (46) по центру пробиті отвори (48), які на балка (20) виконана з листового металу, в дав даному випадку є круглими, хоча вони можуть ному випадку із сталі. Кожна балка (20) має стінку мати будь-яку іншу форму. Отвори (48) дозволя(22), яка є в основному плоскою, і відбортовку ють видалити метал, внаслідок чого забезпечуєтькромок (24) вздовж нижньої бічної кромки стінки ся бар'єр, який перешкоджає розповсюдженню (22). Відбортовка кромок (24) виконана шляхом звуку по балці і підвищує її акустичні характерисзгинання стінки під прямим кутом. На відбортовці тики. Вказаний приклад здійснення балки має викромки (24) під прямим кутом виконаний виступ няткові переваги. Балка має високу міцність зва(26). жаючи на збереження значної кількості металу, Отвори (28) виконані в стінці (22) шляхом прозміщеного шляхом вирубки отворів (28). Значну биття частини листового металу і шляхом зсуву, частину такого металу не видаляють, а зберігають, але не видалення інших частин листового металу, і його підгинають назовні з метою формування як стане очевидно нижче. виступів жорсткості (38) у вигляді каналу, які ствоВ даному прикладі здійснення винаходу отворюють обидві сторони отвору (28). ри (28) виконані, в основному, з доданням ним На Фіг.1-6 проілюстрована інша особливість овальної форми, витягнутої по довжині балки пебалки (20) для закладення в бетонну плиту. рекриття (20). Отвори є однаковими і симетричниСполучні фланці (42) виконані із закладними ми з причини, яка буде викладена нижче. Кожний фланцями (50), які відігнуті від площини стінки отвір (28) має протилежні кінці (30), розташовані приблизно під кутом 45 градусів. Кут нахилу може вздовж центральної осі стінки (22), і мають напівзмінюватися залежно від області вживання. круглий або дугоподібний профіль. Заставні фланці (50) вигнуті назовні і виконані Між кінцями (30) вздовж протилежних сторін з рядом отворів, або прорізів (52) для забезпеченотвори (28) виконані з подовженими лінійними паня потоку цементу через них. ралельними сторонами, вказаними позицією (32). Вздовж закладних фланців (50) виконана Подовжені поперечні ребра (34) можуть бути виковстановлювальна смуга (54) для закладення в нані при необхідності на торцях балок перекриття бетон. Таким чином, даний приклад здійснення (Фіг.2 і 3) з метою забезпечення підвищеної жорствинаходу забезпечує велику міцність балки, при кості по торцях балок, виходячи з нижчевикладецьому створюючи армування бетону плити або них причин. панелі міжповерхового перекриття. Частково заПо колу отвору (28) виступає відбортовка крокладені в бетон закладні фланці (50) забезпечують мок (36), утворена під прямими кутами по відномаксимальну надійність зчеплення між балками і шенню до стінки (22). Вздовж двох лінійних сторін бетоном. (32) отвору виконані виступи жорсткості (38), які Вказана балка дозволяє понизити товщину відходять від відбортовки кромок (36) і складають листового металу. Передбачається, що може бути з ним єдине ціле. Виступи жорсткості (38) виконані досягнуте зниження товщини, як мінімум, на один з частин стінки (22), яка була частково вибита і порядок і, можливо, на два порядки при створенні зміщена, але яка залишилася сполученою у вивідповідної опори для бетонної плити або панелі гляді частини відбортовки кромок (24), вздовж ліміжповерхового перекриття. нійних сторін отвору (28). Виступи жорсткості (38) Це дозволить понизити вартість плит або павиконані у вигляді вигину (40), який знаходиться нелей міжповерхового перекриття. під прямим кутом паралельно площини стінки (22), На Фіг.9 проілюстрована ще одна форма балале на відстані від неї. ки (100), яка має особливості, що забезпечують Завдяки цьому два виступи жорсткості (38) створення прийнятної опори для міжповерхових утворюють армування у формі коротких каналів, перекриттів, виконаних з інших панельних матеріщо проходять від відбортовки кромки (36) вздовж алів, таких як фанера і т.п. двох лінійних сторін (32) отвору (28). Внаслідок Балка (100) має стінку (102) і ідентичні відборцього виступи жорсткості (38) забезпечують підтовки кромок (104) і (106) вздовж іншої бічної стінвищену жорсткість балки (20) по довжині двох ліки. Нижні і верхні відбортовки кромок (104) і (106) є нійних сторін (32) отвору (28). ідентичними і зігнуті під прямим кутом до площини Вказана особливість дозволяє формувати стінки. Виконані як єдине ціле краєві виступи (108) отвори (28) з відносно великим діаметром, завдяки відходять від відбортовок кромок (104) і (106) пачому забезпечується пропускання трубопроводу ралельно площини стінки. Ребра (110) виконані, як (не показаний) через отвір (28), і діаметр трубоі раніше, впоперек балок (100). Отвори (112) вико 9 88668 10 нані, як і раніше, в стінці (102), при цьому вони є падку з балками (20) і (100) вказана процедура подовженими і овальними за формою, як показано істотно спрощується завдяки тому, що отвори (28) на прикладі здійснення винаходу на Фіг.1. і (112) є ідентичними і симетричними і розділені Закраїни або фланці (114) виконані, як і раніпоперечними ребрами. Така форма балок спрощує ше, навколо отворів. Лінійні бічні кромки (116) і їх розрізання на мірні по довжині відрізки. При (118) отвору (112) армовані виступами жорсткості розміщенні двох балок тильною стороною одна до (120) з листового металу, які відходять від стінки одної і при вирівнюванні отворів один з одним фа(102) і складають з нею єдине ціле, тим самим хівцям в даній області техніки повинне бути очезберігаючи велику частину металу, витисненого видно, що це істотно спрощує монтаж і прокладку шляхом формування отвору (112) і використовуінженерного устаткування через отвори. ваного швидше для удосконалення балки, а не З метою збірки комбінованих балок (12) і стводля відсортування його як відходів. рення міжповерхового перекриття балки забезпеВиступи жорсткості (120) зігнуті і утворюють чені закраїною (14), як показано більш детально на прямокутні канали, що йдуть вздовж кожної лінійФіг.6-9. ної сторони отвору (112) з метою забезпечення Закраїна (14) має стінку (130) і верхній флабільш високої міцності. На балці зберігають більшу нець (132), що проходить під прямим кутом. Флакількість металу, що дозволяє як підвищити її міцнець (132) призначений для укладання на верхню ність, так ι понизити її товщину. Поглиблення (122) частину стіни або основи. з отворами (124), які можуть мати круглу або іншу Фланець (132) може мати вертикальну відборформу, виконані в стінці, як описувалося вище, з товану стінку (134) (Фіг.11), або відігнуту вниз відметою зниження теплових втрат. бортовану стінку (136) (Фіг.10), повернену вниз для На практиці дві такі балки (20) або (100) розфіксації на зовнішній стінній панелі. ташовані поряд, як показано на Фіг.1 і 9, тильною Опорний фланець (138) відходить під прямим стороною одна до одної. Їх можна скріпляти одну з кутом вздовж нижньої кромки в стінці (130) для одною при необхідності, наприклад, точковою звазабезпечення опори кінців комбінованих балок (12) ркою або з використанням іншого способу (не поДля закріплення балок в положенні із стінки казаний) для створення комбінованої балки. Виго(130) виступають лапки (140) і розташовуються товлення балок (20) або (100) може бути виконано паралельно на певній відстані одна від одної над шляхом первинного формування отворів (112) і опорним фланцем (138). Показані в прикладі здійзакраїн (114) на відповідному пресі. Цей прес моснення лапки (140) розташовані в тій же площині, же бути вирубним пресом для матеріалу, що безщо і фланець (132). Завдяки цьому верхні горизоперервно переміщується, але найбільш прийнятно нтальні поверхні сполучних фланців (42) балок використовувати роторний прес, що має два опор(12) лежать в одній площині з фланцем (132). У ні ролики з ротаційними штампами і штампами на випадку з прикладом здійснення винахід на Фіг.1 опорних роликах, в якому проводиться обертання закладні кромки (фланці) (50) балок знаходяться двох опорних роликів, що зводять штампи разом і вище такої площини, і це зроблено з метою забезрозводить їх по мірі переміщення листового метапечення заливки бетонної плити міжповерхового лу між ними. перекриття, що виступає за фланці (132) закраїни Після пробивання і формування отворів, а та(14). При з'єднанні балок (12) з лапками (140) кокож формування відбортовок кромок навколо ротку частину фланця, що закладається, видаляотворів і виконання поглиблень з подальшим проють на торцях балок (12). биванням отворів у поглибленнях напівоброблеЦе дозволяє сполучним фланцям (42) увійти ний листовий метал потім пропускають через ряд під лапки (140) і прикріпити їх до них за допомогою стояків роликових штампів по суті відомих і не покріпильних елементів. Кріпильні елементи також требуючих описання. використовують для фіксації відбортовки кромок Роликові штампи на штампових стояках по(24) до опорного фланця (138) закраїни (14). У разі ступово формують відбортовки кромок (24) або литої бетонної підлоги фланець (132) закраїни (14) (104,106) і виступи жорсткості (38) або (120) на виконують з петлями (142), які закладаються і виобох сторонах отворів. Розрізання балок на секції ступають за площину фланця. Литий бетон обтікапо довжині може бути виконано до роторного претиме такі петлі (142), завдяки чому закраїна (14) су, коли смуги листового металу є плоскими і незбереже своє положення. обробленими. Завдяки цьому кожна секція листоУ разі здійснення панельної підлоги, напривого металу, що проходить через різні процеси клад з фанери, фланець (132) закраїни (14) викопробивання отворів, вигинання і профілювання, нують плоским без яких-небудь петель (Фіг.12). Це вже відрізана на точну довжину, яка вимагається забезпечує горизонтальне укладання панельної для кінцевої балки. Також можливо розрізати балпідлоги на верхні фланці (106) балок (100) і далі ки на необхідну довжину після проходження ролигоризонтальне укладання на фланцях (132) закракових штампів залежно від конструкції устаткуванїни (14). ня. Оскільки в цьому випадку верхній фланець Слід пам'ятати, що при розрізанні на мірні по (106) є плоским, він заходить під лапки (140) без довжині відрізки необхідно залишити на кожному необхідності видалення якої-небудь частини. кінці кожної балки кінцеві ділянки, які не містять Фахівцям в даній області техніки повинно бути отворів, з метою забезпечення їх опори на місці в зрозуміло, що у багатьох випадках можуть бути кінцевій конструкції міжповерхового перекриття, тільки дві такі закраїни (14), розташовані паралепри цьому всі отвори в кожній балці повинні бути льно і на відстані на протилежних стінках для вирівняні один з одним вздовж конструкції. У вистворення опори балок (12), які перекривають про 11 88668 12 гін. З метою забезпечення додаткової жорсткості На Фіг.13 показаний вид у перспективі додатпри необхідності в стінці (130) можуть бути викокового прикладу здійснення конструкції міжповернані упори (144). Вказані упори розміщені на відхового перекриття з використанням елементів стані один від одного з метою зачеплення на кожкомбінованих балок, який ілюструє інший приклад ному торці протилежних сторін комбінованих здійснення винаходу, в якому закраїни спираються балок. на канал (158) з відбортовками стінового каркаса Стінки (130), як і балки, також виконані в осно(160), утвореного стояками з тонкостінних профілів вному з овальними отворами (146), при цьому від(162). Панелі виконані з фанери або аналогічного бортовки кромок (140) і виступи (15) виконані наматеріалу і зважаючи на це комбіновані балки не вколо них. мають закладні кромки. Фанерна панель спираєтьВертикальні ребра (152) виконані в стінці (130) ся на верхній канал (158) стінного каркаса. Стінний для додання додаткової жорсткості. каркас також виконаний із стояків тонкостінних В цьому випадку окремі балки (20) або (100) профілів, які відрізняються від профілів комбіно(Фіг.1 і Фіг.6) по крайніх кромках міжповерхового ваних балок. перекриття можуть бути укладені на верхню часНа Фіг.14 показаний вид у перспективі додаттину стін. кового прикладу здійснення конструкції міжповерВ інших випадках кількість закраїн (14) може хового перекриття з використанням окремих елескладати чотири або більше залежно від площі, ментів балок. В цьому випадку елементи балок що перекривається міжповерховим перекриттям. мають такі ж характеристики, як і елементи балок Може виникнути необхідність в проміжних за(20) на Фіг.1, але вони використовуються по окрекраїнах (14), що виступають над міжповерховим мості і не кріпляться тильною стороною один до перекриттям, спираючись на будь-який прийнятодного. ний пристрій, для перекриття прольоту більшої На Фіг.15 показаний вид у перспективі додатплощі покриття в просторі, що має специфічну кового прикладу здійснення конструкції міжповерконфігурацію в плані. хового перекриття з використанням елементів Балки і закраїни можуть бути зібрані згідно з комбінованих балок, який ілюструє інший приклад описом способу. Збірку закраїн і балок, а також у здійснення закраїни, в якій ширина фланця (164) ряді випадків заливку бетону краще проводити на зменшена у порівнянні з шириною на Фіг.1. В цьопідприємстві, розташованому за межами будівему випадку існує можливість зменшити ширину льного об'єкту. Міжповерхове перекриття може фланця закраїни. Це можливо з огляду на те, що бути зібрано в секції. Після доставки на об'єкт секзакраїна вже спирається на пластинчастий канал ції міжповерхового перекриття або панелі можуть стінного каркаса. бути підняті і встановлені на місці, а також закріпЗакраїна аналогічна закраїні на Фіг.1. лені разом з метою створення повного міжповерНа Фіг.16 і 17 під позицією (170) проілюстрохового перекриття в будівлі. Пропонуються різні ваний сталевий елемент балки зміненої форми. приклади здійснення із змінами залежно від приЕлемент балки (170) має стінку (172), в якій викозначення. Таким чином, на Фіг.10 представлений нані ідентичні в основному овальні отвори (174), вид у перспективі ще одного прикладу конструкції які проходять через неї. Відбортовки кромок (176) міжповерхового перекриття, в якому використовувиконані навколо отворів (174). Виступи жорсткості ються комбіновані балки, і який ілюструє інший (178) виконані вздовж протилежних лінійних бічних приклад здійснення винаходу, в якому проведено кромок без отворів (174). зміну закраїни на Фіг.1. В цьому випадку відбортоВздовж стінки виконані П-подібні елементи вана стінка (136) показана поверненою вниз. (180). Паралельні лінійні відбортовки кромок (182) На Фіг.11 показаний вид у перспективі іншого виконані вздовж протилежних кромок стінки і леприкладу здійснення конструкції міжповерхового жать в площинах паралельних одна до одної і розперекриття, який ілюструє ще один приклад здійсташованих на відстані одна від одної. Вільні кінці нення винаходу для створення опори для панельвідбортовок кромок (182) заломлені всередину, ної підлоги, яка звичайно виготовляється з фанеутворюючи згини (184). Згини (184) входять у зари, при цьому комбіновані балки модифіковані з чеплення з виступами жорсткості (178) (Фіг.17). метою виключення з конструкції закладних кромок. Завдяки цьому утворюється в основному трикутна 6 цьому випадку комбіновані балки аналогічні балформа армування вздовж елемента балки (170) кам на Фіг.1, але закладні кромки видалені і замічерез певні інтервали. Між отворами (174) виконені фланцем аналогічним відбортовці кромки нують поглиблення з центральними отворами (24). Це забезпечує горизонтальне укладання фа(186) з метою зниження теплопередачі. Додаткові нери і інших панелей на комбінованій балці. Закраармуючі ребра (188) можуть бути виконані на інїну також видозмінюють з метою виключення з ших ділянках вздовж стінки. конструкції закладних петель і створення плоскої Проілюстрований на Фіг.16 і 17 елемент балки верхньої поверхні. (170) може бути використаний у багатьох випадках На Фіг.12 показаний вид у перспективі додатдля заміни подвійних елементів балок (12). кового прикладу здійснення конструкції міжповерВищенаведений опис переважного прикладу хового перекриття, який ілюструє інший приклад здійснення винаходу є виключно ілюстративним. здійснення винаходу для створення опори для Винахід не повинен розглядатися як такий, що панельної підлоги, виконаної звичайно з фанери із обмежується будь-якими характерними особливозакраїною, зміненою по відношенню до Фіг.11. В стями, приведеними в описі, але він охоплює всі цьому випадку відбортована стінка (136) показана зміни, що не виходять за межі об'єму винаходу, поверненою вниз. визначеного прикладеною формулою винаходу. 13 88668 14 15 88668 16 17 88668 18 19 Комп’ютерна верстка О. Гапоненко 88668 Підписне 20 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
