Спосіб з’єднання надопорного блока сталевої або сталезалізобетонної нерозрізаної балки з монолітним залізобетонним вутом

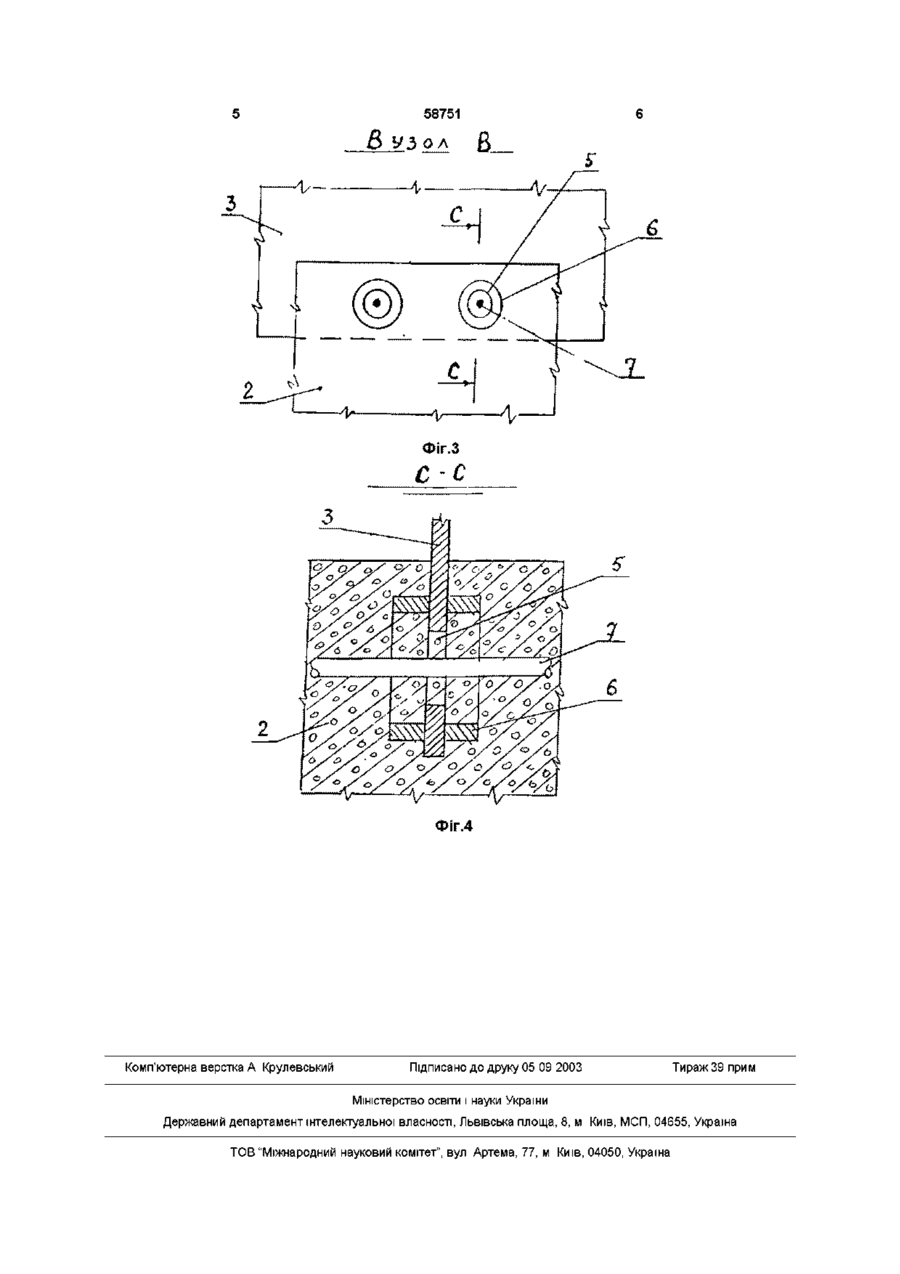

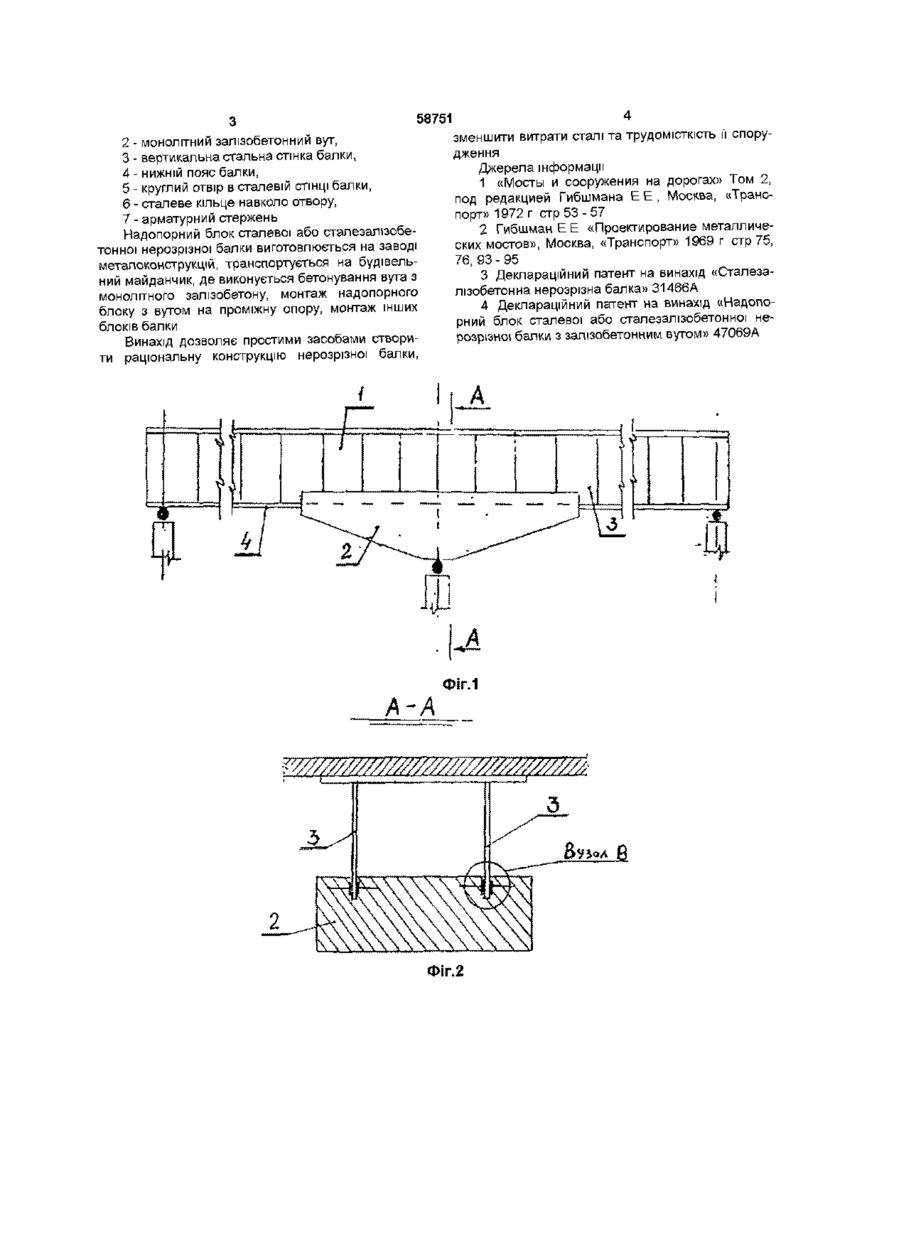

Спосіб з'єднання надопорного блока сталевої або сталезалізобетонної нерозрізної балки з мо нолітним залізобетонним вутом, який відрізняється тим, що в нижній частині сталевої вертикальної стінки надопорного блока нерозрізної балки, яка входить в залізобетонний вут, виконують ряд круглих отворів, навколо яких розташовують сталеві кільця, що приєднують до стінки електрозварюванням, в ці круглі отвори при бетонуванні вута проводять арматурні стержні Винахід належить до галузі будівництва і може бути використаний у мостобудуванні для прольотних будов автодорожніх та залізничних мостів, а також в промисловому та громадському будівництві Відоме рішення (1) прольотних будов автодорожніх та міських мостів, яке включає сталеві або сталезалізобетонні головні балки двотаврового або коробчатого поперечного перерізу постійної висоти та розміщену на балці сталеву ортотропну або залізобетонну плиту, по якій здійснюється проїзд транспорту Недоліком відомого рішення є те, що таке розміщення головних балок та плити проїзної частини зберігає постійну висоту прольотних будов, що не відповідає в нерозрізних балках над проміжними опорами розмірам та напрямку згинаючого моменту, який значно перевищує момент посередині прольоту і має ІНШІЙ знак верхній пояс балки розтягнутий, а нижній пояс стиснутий Відоме також рішення (2), в якому для збільшення висоти балки в зоні біля проміжних опор нижньому поясу балки надано ломаного або криволінійного обрису Недоліками цього рішення є збільшення маси сталі та значне ускладнення технологи виготовлення сталевих конструкцій, особливо вертикальної стінки змінної висоти Відомий також винахід (3) «Сталезалізобетонна нерозрізна балка», в якому запропонована нерозрізна балка з залізобетонним вутом над кожною проміжною опорою Найбільш близьким до запропонованого рішення, вибраним за прототип, є винахід (4) «Надопорний блок сталевої або сталезалізобетонної нерозрізної балки з залізобетонним вутом», в якому зв'язок балки і вута здійснюється через вертикальну стінку балки, забетоновану в тіло вута, а на протязі вута виключається нижній пояс балки Недоліком прототипу є те, що зусилля в балці від сталевого надопорного блока переходять до монолітного залізобетонного вута через вертикальну стінку балки, яка за умов виготовлення (прокат) має з обох боків гладкі поверхні В основу цього винаходу поставлене завдання створити рішення, яке б ліквідувало недоліки прототипу та забезпечило передачу зусиль від надопорного блоку до залізобетонного вута Це завдання вирішується тим, що запропоновано в нижній частині сталевої вертикальної стінки надопорного блоку в зону, яка входить в залізобетонний вут, створити ряд круглих отворів, навколо яких розташувати сталеві кільця, приєднані до стінки електрозварюванням, в ці круглі отвори при бетонуванні вута пропустити арматурні стержні На доданих кресленнях зображені фіг 1 - фасад надопорного блоку сталевої або сталезалізобетонної нерозрізної балки з монолітним залізобетонним вутом, фіг 2 - поперечний переріз А-А блоку по фіг 1, фіг 3 - фасад вузла об'єднання надопорного блоку нерозрізної балки з монолітним залізобетонним вутом, фіг 4 - поперечний переріз С-С вузла об'єднання по фіг З На фіг 1, фіг 2, фіг 3, фіг 4 позначені 1 - надопорний блок сталевої або сталезалізобетонної балки з монолітним залізобетонним вутом, ю 00 ю 58751 зменшити витрати сталі та трудомісткість и спорудження Джерела інформації 1 «Мосты и сооружения на дорогах» Том 2, под редакцией Гибшмана Е Е , Москва, «Транспорт» 1972 г стр53-57 2 Гибшман Е Е «Проектирование металлических мостов», Москва, «Транспорт» 1969 г стр 75, 76, 93 - 95 3 Деклараційний патент на винахід «Сталезалізобетонна нерозрізна балка» 31466А 4 Деклараційний патент на винахід «Надопорний блок сталевої або сталезалізобетонної нерозрізної балки з залізобетонним вутом» 47069А 2 - монолітний залізобетонний вут, 3 - вертикальна стальна стінка балки, 4 - нижній пояс балки, 5 - круглий отвір в сталевій СТІНЦІ балки, 6 - сталеве кільце навколо отвору, 7 - арматурний стержень Надопорний блок сталевої або сталезалізобетонної нерозрізної балки виготовлюється на заводі металоконструкцій, транспортується на будівельний майданчик, де виконується бетонування вута з монолітного залізобетону, монтаж надопорного блоку з вутом на проміжну опору, монтаж інших блоків балки Винахід дозволяє простими засобами створити раціональну конструкцію нерозрізної балки, А А-А ФІГ.1 Фіг.2 ФІГ.З Фіг.4 Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
