Формула / Реферат

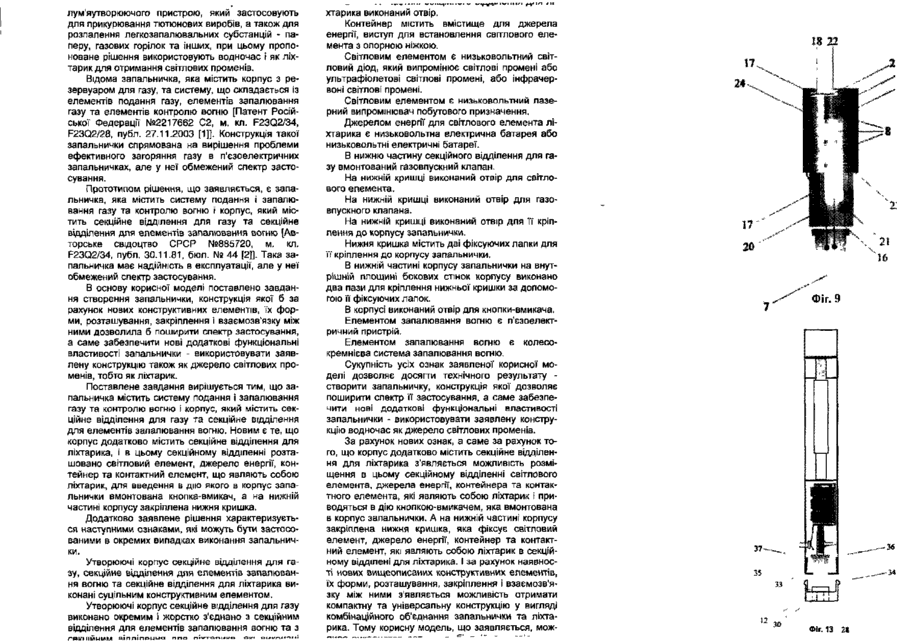

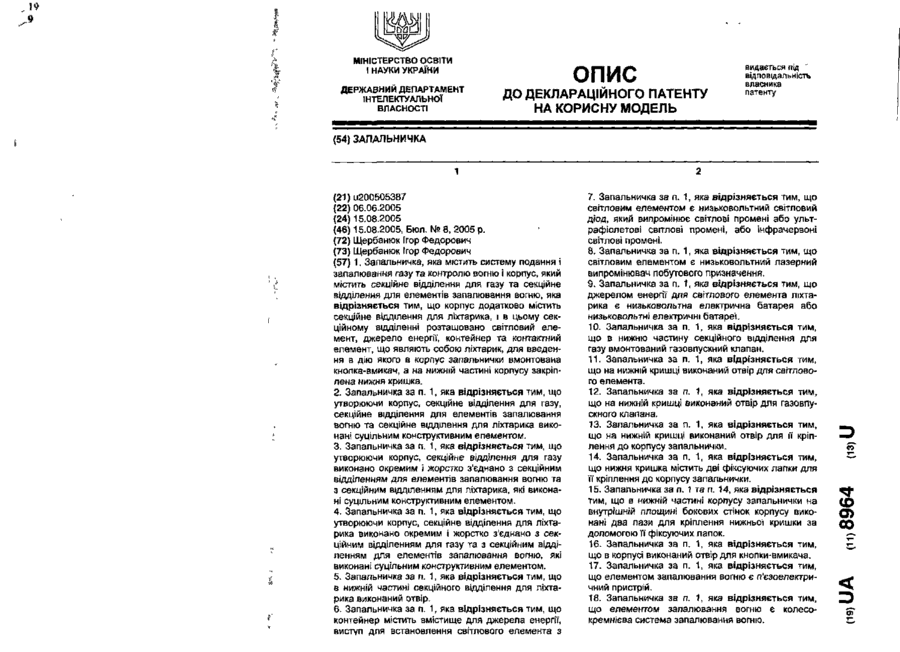

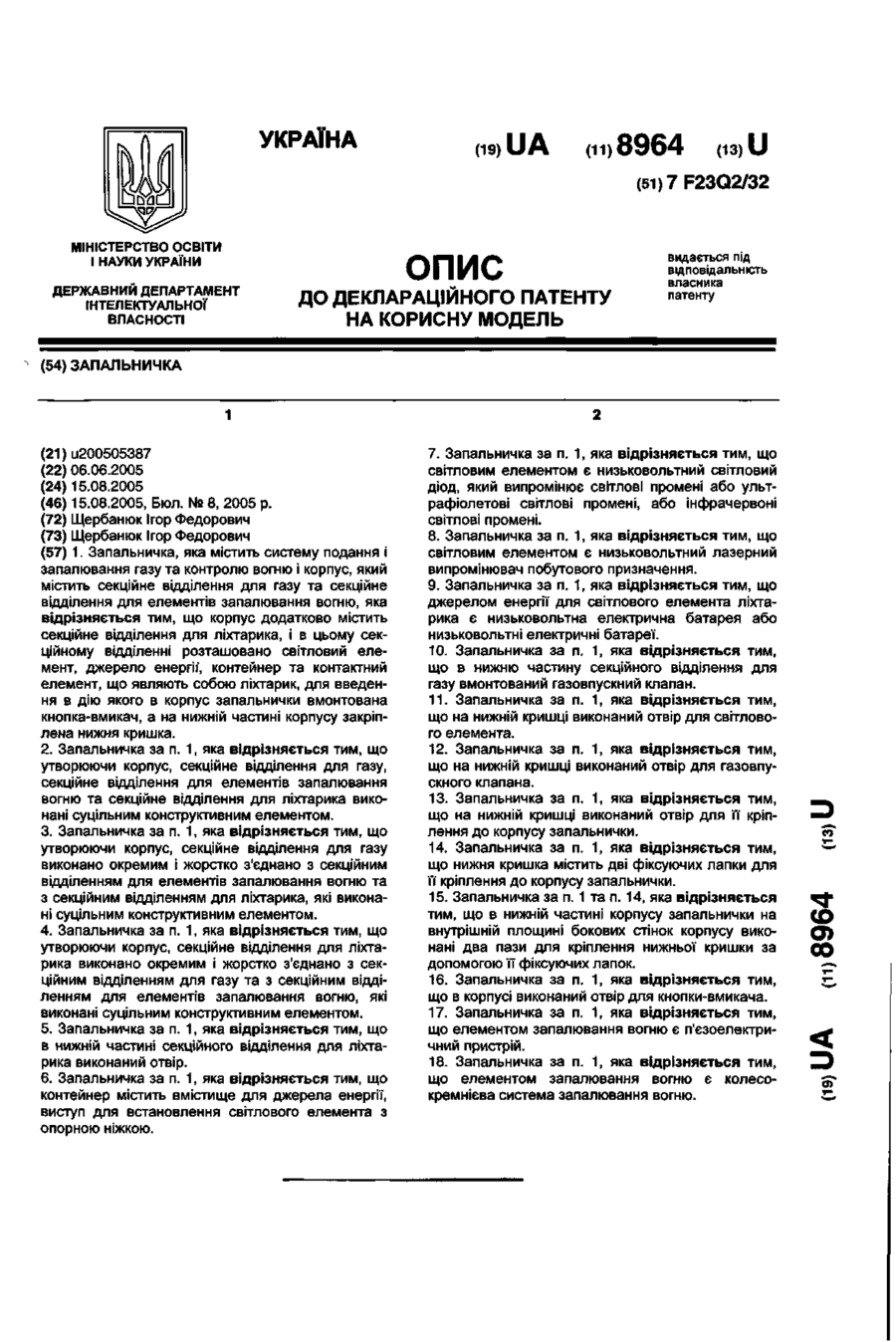

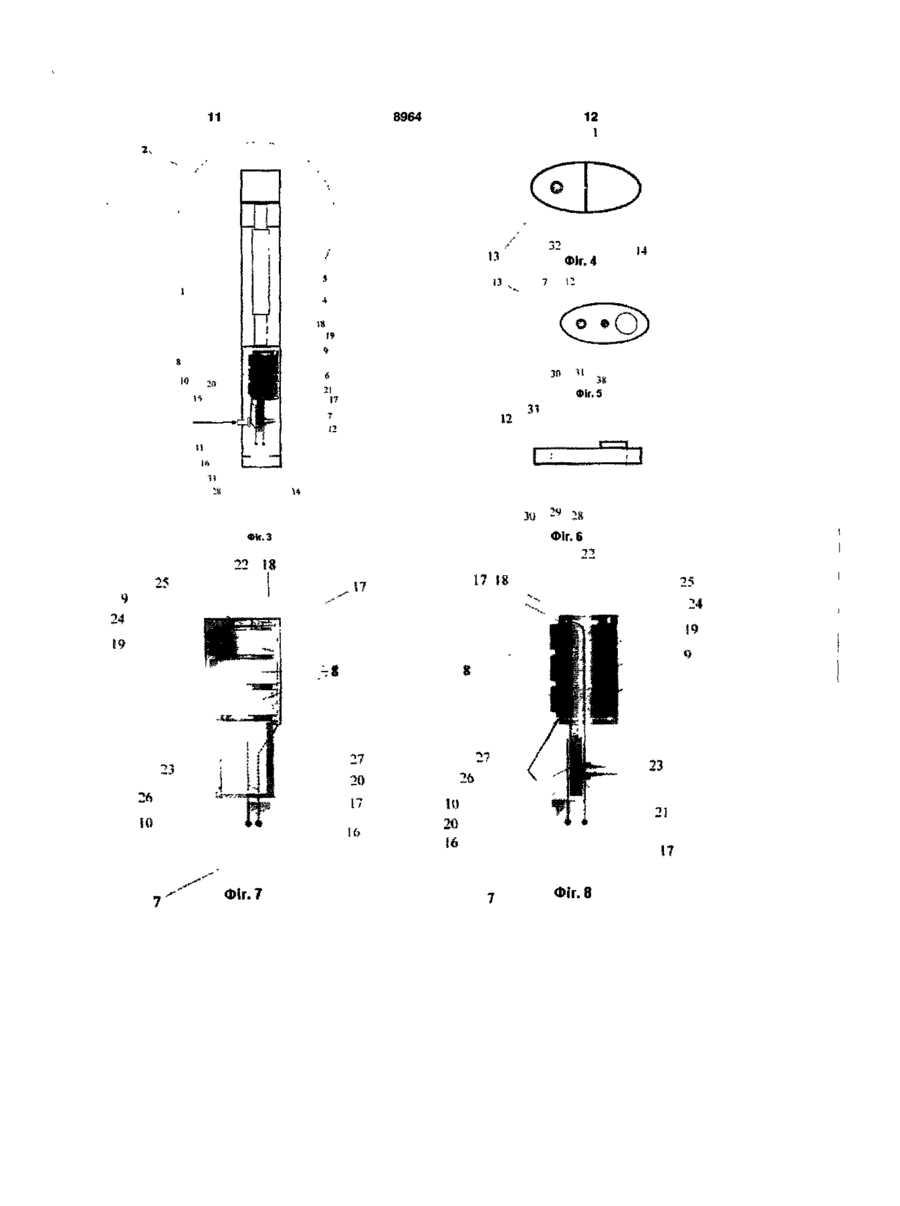

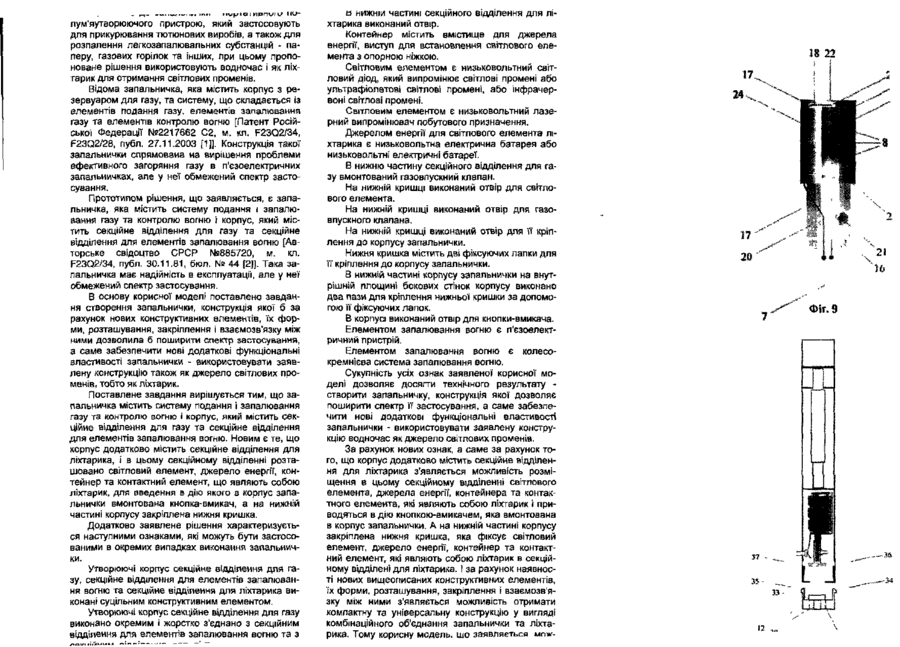

1. Запальничка, яка містить систему подання і запалювання газу та контролю вогню і корпус, який містить секційне відділення для газу та секційне відділення для елементів запалювання вогню, яка відрізняється тим, що корпус додатково містить секційне відділення для ліхтарика, і в цьому секційному відділенні розташовано світловий елемент, джерело енергії, контейнер та контактний елемент, що являють собою ліхтарик, для введення в дію якого в корпус запальнички вмонтована кнопка-вмикач, а на нижній частині корпусу закріплена нижня кришка.

2. Запальничка за п. 1, яка відрізняється тим, що утворюючи корпус, секційне відділення для газу, секційне відділення для елементів запалювання вогню та секційне відділення для ліхтарика виконані суцільним конструктивним елементом.

3. Запальничка за п. 1, яка відрізняється тим, що утворюючи корпус, секційне відділення для газу виконано окремим і жорстко з'єднано з секційним відділенням для елементів запалювання вогню та з секційним відділенням для ліхтарика, які виконані суцільним конструктивним елементом.

4. Запальничка за п. 1, яка відрізняється тим, що утворюючи корпус, секційне відділення для ліхтарика виконано окремим і жорстко з'єднано з секційним відділенням для газу та з секційним відділенням для елементів запалювання вогню, які виконані суцільним конструктивним елементом.

5. Запальничка за п. 1, яка відрізняється тим, що в нижній частині секційного відділення для ліхтарика виконаний отвір.

6. Запальничка за п. 1, яка відрізняється тим, що контейнер містить вмістище для джерела енергії, виступ для встановлення світлового елемента з опорною ніжкою.

7. Запальничка за п. 1, яка відрізняється тим, що світловим елементом є низьковольтний світловий діод, який випромінює світлові промені або ультрафіолетові світлові промені, або інфрачервоні світлові промені.

8. Запальничка за п. 1, яка відрізняється тим, що світловим елементом є низьковольтний лазерний випромінювач побутового призначення.

9. Запальничка за п. 1, яка відрізняється тим, що джерелом енергії для світлового елемента ліхтарика є низьковольтна електрична батарея або низьковольтні електричні батареї.

10. Запальничка за п. 1, яка відрізняється тим, що в нижню частину секційного відділення для газу вмонтований газовпускний клапан.

11. Запальничка за п. 1, яка відрізняється тим, що на нижній кришці виконаний отвір для світлового елемента.

12. Запальничка за п. 1, яка відрізняється тим, що на нижній кришці виконаний отвір для газовпускного клапана.

13. Запальничка за п. 1, яка відрізняється тим, що на нижній кришці виконаний отвір для її кріплення до корпусу запальнички.

14. Запальничка за п. 1, яка відрізняється тим, що нижня кришка містить дві фіксуючих лапки для її кріплення до корпусу запальнички.

15. Запальничка за п. 1 та п. 14, яка відрізняється тим, що в нижній частині корпусу запальнички на внутрішній площині бокових стінок корпусу виконані два пази для кріплення нижньої кришки за допомогою її фіксуючих лапок.

16. Запальничка за п. 1, яка відрізняється тим, що в корпусі виконаний отвір для кнопки-вмикача.

17. Запальничка за п. 1, яка відрізняється тим, що елементом запалювання вогню є п'єзоелектричний пристрій.

18. Запальничка за п. 1, яка відрізняється тим, що елементом запалювання вогню є колесо-кремнієва система запалювання вогню.

Текст

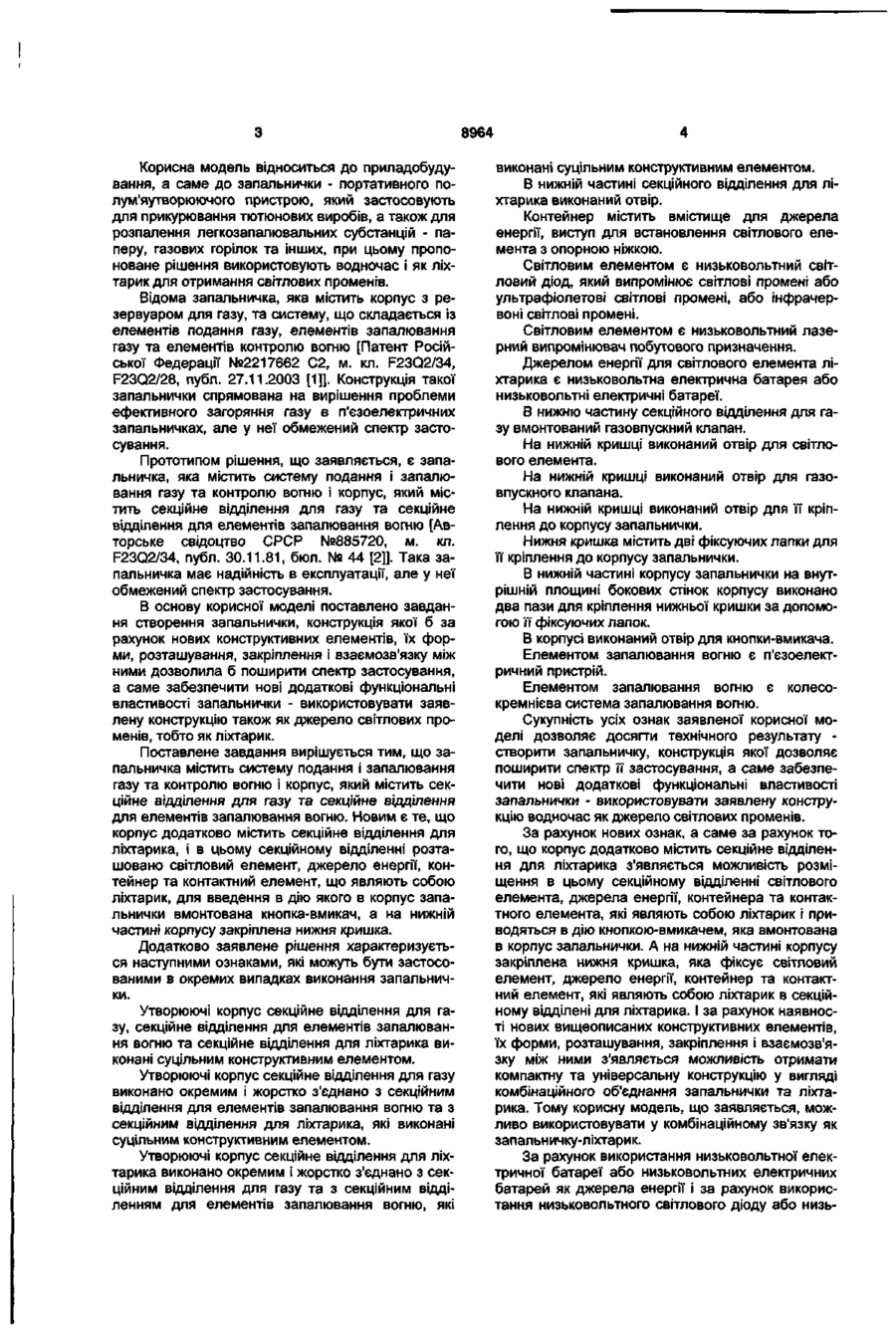

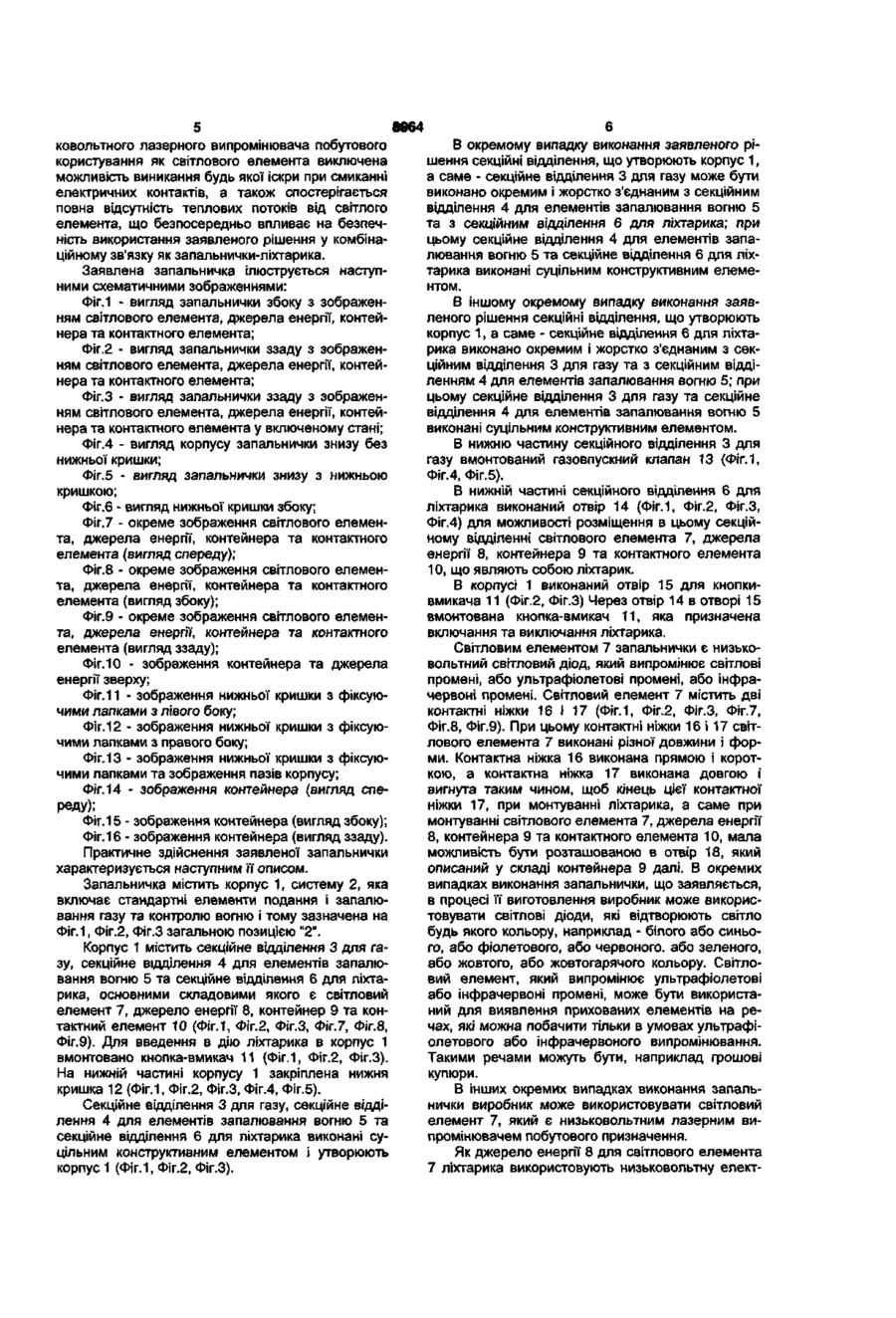

1. Запальничка, яка містить систему подання і запалювання газу та контролю вогню і корпус, який містить секційне відділення для газу та секційне відділення для елементів запалювання вогню, яка відрізняється тим, що корпус додатково містить секційне відділення для ліхтарика, і в цьому секційному відділенні розташовано світловий елемент, джерело енергії, контейнер та контактний елемент, що являють собою ліхтарик, для введення в дію якого в корпус запальнички вмонтована кнопка-вмикач, а на нижній частині корпусу закріплена нижня кришка. 2. Запальничка за п. 1, яка відрізняється тим, що утворюючи корпус, секційне відділення для газу, секційне відділення для елементів запалювання вогню та секційне відділення для ліхтарика виконані суцільним конструктивним елементом. 3. Запальничка за п. 1, яка відрізняється тим, що утворюючи корпус, секційне відділення для газу виконано окремим і жорстко з'єднано з секційним відділенням для елементів запалювання вогню та з секційним відділенням для ліхтарика, які виконані суцільним конструктивним елементом. 4. Запальничка за п. 1, яка відрізняється тим, що утворюючи корпус, секційне відділення для ліхтарика виконано окремим і жорстко з'єднано з секційним відділенням для газу та з секційним відділенням для елементів запалювання вогню, які виконані суцільним конструктивним елементом. 5. Запальничка за п. 1, яка відрізняється тим, що в нижній частині секційного відділення для ліхтарика виконаний отвір. 6. Запальничка за п. 1, яка відрізняється тим, що контейнер містить вмістище для джерела енергії, виступ для встановлення світлового елемента з 7. Запальничка за п. 1, яка відрізняється тим, що світловим елементом є низьковольтний світловий діод, який випромінює світлові промені або ультрафіолетові світлові промені, або інфрачервоні світлові промені. 8. Запальничка за п. 1, яка відрізняється тим, що світловим елементом є низьковольтний лазерний випромінювач побутового призначення. 9. Запальничка за п. 1, яка відрізняється тим, що джерелом енергії для світлового елемента ліхтарика є низьковольтна електрична батарея або низьковольтні електричні батареї. 10. Запальничка за п. 1, яка відрізняється тим, що в нижню частину секційного відділення для газу вмонтований газовпускний клапан. 11. Запальничка за п. 1, яка відрізняється тим, що на нижній кришці виконаний отвір для світлового елемента. 12. Запальничка за п. 1, яка відрізняється тим, що на нижній кришці виконаний отвір для газовпускного клапана. 13. Запальничка за п. 1, яка відрізняється тим, що на нижній кришці виконаний отвір для її кріплення до корпусу запальнички. 14. Запальничка за п. 1, яка відрізняється тим, що нижня кришка містить дві фіксуючих лапки для її кріплення до корпусу запальнички. 15. Запальничка за п. 1 та п. 14, яка відрізняється тим, що в нижній частині корпусу запальнички на внутрішній площині бокових стінок корпусу виконані два лази для кріплення нижньої кришки за допомогою її фіксуючих лапок. 16. Запальничка за п. 1, яка відрізняється тим, що в корпусі виконаний отвір для кнопки-вмикача. 17. Запальничка за п. 1, яка відрізняється тим, що елементом запалювання вогню є п'єзоелектричний пристрій. 18. Запальничка за п. 1, яка відрізняється тим, що елементом запалювання вогню є колесокремнієва система запалювання вогню. со О) 00 О) лум'яутворюючого пристрою, який застосовують для прикурювання тютюнових виробів, а також для розпалення легкозапалювальних субстанцій - паперу, газових горілок та інших, при цьому пропоноване рішення використовують водночас і як ліхтарик для отримання світлових променів. Відома запальничка, яка містить корпус з резервуаром для газу, та систему, що складається із елементів подання газу, елементів запалювання газу та елементів контролю вогню [Патент Російської Федерації №2217662 С2, м. кл. F23Q2/34, F23Q2/28, публ. 27.11.2003 [1]]. Конструкція такої запальнички спрямована на вирішення проблеми ефективного загоряння газу в п'єзоелектричних запальничках, але у неї обмежений спектр застосування. Прототипом рішення, що заявляється, є запальничка, яка містить систему подання і запалювання газу та контролю вогню і корпус, який містить секційне відділення для газу та секційне відділення для елементів запалювання вогню [Авторське свідоцтво СРСР №885720, м. кл. F23O2/34, публ. 30.11.81, бюл. № 44 [2]]. Така запальничка має надійність в експлуатації, але у неї обмежений спектр застосування. В основу корисної моделі поставлено завдання створення запальнички, конструкція якої б за рахунок нових конструктивних елементів, їх форми, розташування, закріплення і взаємозв'язку між ними дозволила б поширити спектр застосування, а саме забезпечити нові додаткові функціональні властивості запальнички - використовувати заявлену конструкцію також як джерело світлових променів, тобто як ліхтарик. Поставлене завдання вирішується тим, що запальничка містить систему подання і запалювання газу та контролю вогню і корпус, який містить секційне відділення для газу та секційне відділення для елементів запалювання вогню. Новим є те, що корпус додатково містить секційне відділення для ліхтарика, і в цьому секційному відділенні розташовано світловий елемент, джерело енергії, контейнер та контактний елемент, що являють собою ліхтарик, для введення в дію якого в корпус запальнички вмонтована кнопка-вмикач, а на нижній частині корпусу закріплена нижня кришка. Додатково заявлене рішення характеризується наступними ознаками, які можуть бути застосованими в окремих випадках виконання запальнички. Утворюючі корпус секційне відділення для газу, секційне відділення для елементів запалювання вогню та секційне відділення для ліхтарика виконані суцільним конструктивним елементом. Утворюючі корпус секційне відділення для газу виконано окремим і жорстко з'єднано з секційним відділення для елементів запалювання вогню та з а нижній частині секційного відділення для ліхтарика виконаний отвір. Контейнер містить вмістище для джерела енергії, виступ для встановлення світлового елемента з опорною ніжкою. Світловим елементом є низьковольтний світловий діод, який випромінює світлові промені або ультрафіолетові світлові промені, або інфрачервоні світлові промені. Світловим елементом є низьковольтний лазерний випромінювач побутового призначення. Джерелом енергії для світлового елемента ліхтарика є низьковольтна електрична батарея або низьковольтні електричні батареї. В нижню частину секційного відділення для газу вмонтований газовпускний клапан. На нижній кришці виконаний отвір для світлового елемента. На нижній кришці виконаний отвір для газовпускного клапана. На нижній кришці виконаний отвір для ЇЇ кріплення до корпусу запальнички. Нижня кришка містить дві фіксуючих лапки для її кріплення до корпусу запальнички. В нижній частині корпусу запальнички на внутрішній площині бокових стінок корпусу виконано два пази для кріплення нижньої кришки за допомогою її фіксуючих лапок. В корпусі виконаний отвір для кнопки-вмикача. Елементом запалювання вогню є п'єзоелектричний пристрій. Елементом запалювання вогню є колесокремнієва система запалювання вогню. Сукупність усіх ознак заявленої корисної моделі дозволяє досягти технічного результату створити запальничку, конструкція якої дозволяє поширити спектр її застосування, а саме забезпечити нові додаткові функціональні властивості запальнички - використовувати заявлену конструкцію водночас як джерело світлових променів. За рахунок нових ознак, а саме за рахунок того, що корпус додатково містить секційне відділення для ліхтарика з'являється можливість розміщення в цьому секційному відділенні світлового елемента, джерела енергії, контейнера та контактного елемента, які являють собою ліхтарик і приводяться в дію кнопкою-вмикачем, яка вмонтована в корпус запальнички. А на нижній частині корпусу закріплена нижня кришка, яка фіксує світловий елемент, джерело енергії, контейнер та контактний елемент, які являють собою ліхтарик в секційному відділені для ліхтарика. І за рахунок наявності нових вищеописаних конструктивних елементів, їх форми, розташування, закріплення і взаємозв'язку між ними з'являється можливість отримати компактну та універсальну конструкцію у вигляді комбінаційного об'єднання запальнички та ліхтарика. Тому корисну модель, шо заявляється Фіг. 9 -з* -34 12 ,„ УКРАЇНА (19) UA (11)8964 из) U (5i)7F23Q2/32 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ЗАПАЛЬНИЧКА (21)и200505387 (22) 06.06.2005 (24)15.08.2005 (46) 15.08.2005, Бюл. № 8, 2005 р. (72) Щербанюк Ігор Федорович (73) Щербанюк Ігор Федорович (57) 1. Запальничка, яка містить систему подання і запалювання газу та контролю вогню і корпус, який містить секційне відділення для газу та секційне відділення для елементів запалювання вогню, яка відрізняється тим, що корпус додатково містить секційне відділення для ліхтарика, і в цьому секційному відділенні розташовано світловий елемент, джерело енергії', контейнер та контактний елемент, що являють собою ліхтарик, для введення в дію якого в корпус запальнички вмонтована кнопка-вмикач, а на нижній частині корпусу закріплена нижня кришка. 2. Запальничка за п. 1, яка відрізняється тим, що утворюючи корпус, секційне відділення для газу, секційне відділення для елементів запалювання вогню та секційне відділення для ліхтарика виконані суцільним конструктивним елементом. 3. Запальничка за п. 1, яка відрізняється тим, що утворюючи корпус, секційне відділення для газу виконано окремим і жорстко з'єднано з секційним відділенням для елементів запалювання вогню та з секційним відділенням для ліхтарика, які виконані суцільним конструктивним елементом. 4. Запальничка за п. 1, яка відрізняється тим, що утворюючи корпус, секційне відділення для ліхтарика виконано окремим і жорстко з'єднано з секційним відділенням для газу та з секційним відділенням для елементів запалювання вогню, які виконані суцільним конструктивним елементом. 5. Запальничка за п. 1, яка відрізняється тим, що в нижній частині секційного відділення для ліхтарика виконаний отвір. 6. Запальничка за п. 1, яка відрізняється тим, що контейнер містить вмістище для джерела енергії, виступ для встановлення світлового елемента з опорною ніжкою. 7. Запальничка за п. 1, яка відрізняється тим, що світловим елементом є низьковольтний світловий діод, який випромінює світлові промені або ультрафіолетові світлові промені, або інфрачервоні світлові промені. 8. Запальничка за п. 1, яка відрізняється тим, що світловим елементом є низьковольтний лазерний випромінювач побутового призначення. 9. Запальничка за п. 1, яка відрізняється тим, що джерелом енергії для світлового елемента ліхтарика є низьковольтна електрична батарея або низьковольтні електричні батареї. 10. Запальничка за п. 1, яка відрізняється тим, що в нижню частину секційного відділення для газу вмонтований газовпускний клапан. 11. Запальничка за п. 1, яка відрізняється тим, що на нижній кришці виконаний отвір для світлового елемента. 12. Запальничка за п. 1, яка відрізняється тим, що на нижній кришці виконаний отвір для газовпускного клапана. 13. Запальничка за п. 1, яка відрізняється тим, що на нижній кришці виконаний отвір для її кріплення до корпусу запальнички. 14. Запальничка за п. 1, яка відрізняється тим, що нижня кришка містить дві фіксуючих лапки для її кріплення до корпусу запальнички. 15. Запальничка за п. 1 та п. 14, яка відрізняється тим, що в нижній частині корпусу запальнички на внутрішній площині бокових стінок корпусу виконані два пази для кріплення нижньої кришки за допомогою її фіксуючих лапок. 16. Запальничка за п. 1, яка відрізняється тим, що в корпусі виконаний отвір для кнопки-вмикача. 17. Запальничка за п. 1, яка відрізняється тим, що елементом запалювання вогню є п'єзоелектричний пристрій. 18. Запальничка за п. 1, яка відрізняється тим, що елементом запалювання вогню є колесокремнієва система запалювання вогню. 5Г со 00 О) 8964 Корисна модель відноситься до приладобудування, а саме до запальнички - портативного полум'яутворюючого пристрою, який застосовують для прикурювання тютюнових виробів, а також для розпалення легкозапалювальних субстанцій - паперу, газових горілок та інших, при цьому пропоноване рішення використовують водночас і як ліхтарик для отримання світлових променів. Відома запальничка, яка містить корпус з резервуаром для газу, та систему, що складається із елементів подання газу, елементів запалювання газу та елементів контролю вогню [Патент Російської Федерації №2217662 С2, м. кл. F23Q2/34, F23Q2/28, публ. 27.11.2003 [1]]. Конструкція такої запальнички спрямована на вирішення проблеми ефективного загоряння газу в п'єзоелектричних запальничках, але у неї обмежений спектр застосування. Прототипом рішення, що заявляється, є запальничка, яка містить систему подання і запалювання газу та контролю вогню і корпус, який містить секційне відділення для газу та секційне відділення для елементів запалювання вогню [Авторське свідоцтво СРСР №885720, м. кл. F23Q2/34, публ. 30.11.81, бюл. № 44 [2]]. Така запальничка має надійність в експлуатації, але у неї обмежений спектр застосування. В основу корисної моделі поставлено завдання створення запальнички, конструкція якої б за рахунок нових конструктивних елементів, їх форми, розташування, закріплення і взаємозв'язку між ними дозволила б поширити спектр застосування, а саме забезпечити нові додаткові функціональні властивості запальнички - використовувати заявлену конструкцію також як джерело світлових променів, тобто як ліхтарик. Поставлене завдання вирішується тим, що запальничка містить систему подання і запалювання газу та контролю вогню і корпус, який містить секційне відділення для газу та секційне відділення для елементів запалювання вогню. Новим є те, що корпус додатково містить секційне відділення для ліхтарика, і в цьому секційному відділенні розташовано світловий елемент, джерело енергії, контейнер та контактний елемент, що являють собою ліхтарик, для введення в дію якого в корпус запальнички вмонтована кнопка-вмикач, а на нижній частині корпусу закріплена нижня кришка. Додатково заявлене рішення характеризується наступними ознаками, які можуть бути застосованими в окремих випадках виконання запальнички. Утворюючі корпус секційне відділення для газу, секційне відділення для елементів запалювання вогню та секційне відділення для ліхтарика виконані суцільним конструктивним елементом. Утворюючі корпус секційне відділення для газу виконано окремим і жорстко з'єднано з секційним відділення для елементів запалювання вогню та з секційним відділення для ліхтарика, які виконані суцільним конструктивним елементом. Утворюючі корпус секційне відділення для ліхтарика виконано окремим і жорстко з'єднано з секційним відділення для газу та з секційним відділенням для елементів запалювання вогню, які виконані суцільним конструктивним елементом. В нижній частині секційного відділення для ліхтарика виконаний отвір. Контейнер містить вмістище для джерела енергії, виступ для встановлення світлового елемента з опорною ніжкою. Світловим елементом є низьковольтний світловий діод, який випромінює світлові промені або ультрафіолетові світлові промені, або інфрачервоні світлові промені. Світловим елементом є низьковольтний лазерний випромінювач побутового призначення. Джерелом енергії для світлового елемента ліхтарика є низьковольтна електрична батарея або низьковольтні електричні батареї. В нижню частину секційного відділення для газу вмонтований газовпускний клапан. На нижній кришці виконаний отвір для світлового елемента. На нижній кришці виконаний отвір для газовпускного клапана. На нижній кришці виконаний отвір для її кріплення до корпусу запальнички. Нижня кришка містить дві фіксуючих лапки для її кріплення до корпусу запальнички. В нижній частині корпусу запальнички на внутрішній площині бокових стінок корпусу виконано два пази для кріплення нижньої кришки за допомогою її фіксуючих лапок. В корпусі виконаний отвір для кнопки-вмикача. Елементом запалювання вогню є п'єзоелектричний пристрій. Елементом запалювання вогню є колесокремнієва система запалювання вогню. Сукупність усіх ознак заявленої корисної моделі дозволяє досягти технічного результату створити запальничку, конструкція якої дозволяє поширити спектр її застосування, а саме забезпечити нові додаткові функціональні властивості запальнички - використовувати заявлену конструкцію водночас як джерело світлових променів. За рахунок нових ознак, а саме за рахунок того, що корпус додатково містить секційне відділення для ліхтарика з'являється можливість розміщення в цьому секційному відділенні світлового елемента, джерела енергії, контейнера та контактного елемента, які являють собою ліхтарик і приводяться в дію кнопкою-вмикачем, яка вмонтована в корпус запальнички. А на нижній частині корпусу закріплена нижня кришка, яка фіксує світловий елемент, джерело енергії, контейнер та контактний елемент, які являють собою ліхтарик в секційному відділені для ліхтарика. І за рахунок наявності нових вищеописаних конструктивних елементів, їх форми, розташування, закріплення і взаємозв'язку між ними з'являється можливість отримати компактну та універсальну конструкцію у вигляді комбінаційного об'єднання запальнички та ліхтарика. Тому корисну модель, що заявляється, можливо використовувати у комбінаційному зв'язку як запальничку-ліхтарик. За рахунок використання низьковольтної електричної батареї або низьковольтних електричних батарей як джерела енергії і за рахунок використання низьковольтного світлового діоду або низь 8964 ковольтного лазерного випромінювача побутового користування як світлового елемента виключена можливість виникання будь якої іскри при смиканні електричних контактів, а також спостерігається повна відсутність теплових потоків від світлого елемента, що безпосередньо впливає на безпечність використання заявленого рішення у комбінаційному зв'язку як запальнички-ліхтарика. Заявлена запальничка ілюструється наступними схематичними зображеннями: Фіг.1 - вигляд запальнички збоку з зображенням світлового елемента, джерела енергії, контейнера та контактного елемента; Фіг.2 - вигляд запальнички ззаду з зображенням світлового елемента, джерела енергії, контейнера та контактного елемента; Фіг.З - вигляд запальнички ззаду з зображенням світлового елемента, джерела енергії, контейнера та контактного елемента у включеному стані; Фіг.4 - вигляд корпусу запальнички знизу без нижньої кришки; Фіг. 5 - вигляд запальнички знизу з нижньою кришкою; Фіг.6 - вигляд нижньої кришки збоку; Фіг.7 - окреме зображення світлового елемента, джерела енергії, контейнера та контактного елемента (вигляд спереду); Фіг.8 - окреме зображення світлового елемента, джерела енергії, контейнера та контактного елемента (вигляд збоку); Фіг.9 - окреме зображення світлового елемента, джерела енергії, контейнера та контактного елемента (вигляд ззаду); Фіг. 10 - зображення контейнера та джерела енергії зверху; Фіг. 11 - зображення нижньої кришки з фіксуючими лапками з лівого боку; Фіг. 12 - зображення нижньої кришки з фіксуючими лапками з правого боку; Фіг. 13 - зображення нижньої кришки з фіксуючими лапками та зображення пазів корпусу; Фіг. 14 - зображення контейнера (вигляд спеРЄДУ); Фіг.15 - зображення контейнера (вигляд збоку); Фіг.16 - зображення контейнера (вигляд ззаду). Практичне здійснення заявленої запальнички характеризується наступним її описом. Запальничка містить корпус 1, систему 2, яка включає стандартні елементи подання і запалювання газу та контролю вогню і тому зазначена на Фіг.1, Фіг.2, Фіг.З загальною позицією "2". Корпус 1 містить секційне відділення 3 для газу, секційне відділення 4 для елементів запалювання вогню 5 та секційне відділення 6 для ліхтарика, основними складовими якого є світловий елемент 7, джерело енергії 8, контейнер 9 та контактний елемент 10 (Фіг.1, Фіг.2, Фіг.З, Фіг.7, Фіг.8, Фіг.9). Для введення в дію ліхтарика в корпус 1 вмонтовано кнопка-вмикач 11 (Фіг.1, Фіг.2, Фіг.З). На нижній частині корпусу 1 закріплена нижня кришка 12 (Фіг.1, Фіг.2, Фіг.З, Фіг.4, Фіг.5). Секційне відділення 3 для газу, секційне відділення 4 для елементів запалювання вогню 5 та секційне відділення 6 для ліхтарика виконані суцільним конструктивним елементом і утворюють корпус 1 (Фіг.1, Фіг.2, Фіг.З). 6 В окремому випадку виконання заявленого рішення секційні відділення, що утворюють корпус 1, а саме - секційне відділення 3 для газу може бути виконано окремим і жорстко з'єднаним з секційним відділення 4 для елементів запалювання вогню 5 та з секційним відділення 6 для ліхтарика; при цьому секційне відділення 4 для елементів запалювання вогню 5 та секційне відділення 6 для ліхтарика виконані суцільним конструктивним елементом. В іншому окремому випадку виконання заявленого рішення секційні відділення, що утворюють корпус 1, а саме - секційне відділення 6 для ліхтарика виконано окремим і жорстко з'єднаним з секційним відділення 3 для газу та з секційним відділенням 4 для елементів запалювання вогню 5; при цьому секційне відділення 3 для газу та секційне відділення 4 для елементів запалювання вогню 5 виконані суцільним конструктивним елементом. В нижню частину секційного відділення 3 для газу вмонтований газовпускний клапан 13 (Фіг.1, Фіг.4, Фіг.5). В нижній частині секційного відділення 6 для ліхтарика виконаний отвір 14 (Фіг.1, Фіг.2, Фіг.З, Фіг.4) для можливості розміщення в цьому секційному відділенні світлового елемента 7, джерела енергії 8, контейнера 9 та контактного елемента 10, що являють собою ліхтарик. В корпусі 1 виконаний отвір 15 для кнопкивмикача 11 (Фіг.2, Фіг.З) Через отвір 14 в отворі 15 вмонтована кнопка-вмикач 11, яка призначена включання та виключання ліхтарика. Світловим елементом 7 запальнички є низьковольтний світловий діод, який випромінює світлові промені, або ультрафіолетові промені, або інфрачервоні промені. Світловий елемент 7 містить дві контактні ніжки 16 і 17 (Фіг.1, Фіг.2, Фіг.З, Фіг.7, Фіг.8, Фіг.9). При цьому контактні ніжки 16 і 17 світлового елемента 7 виконані різної довжини і форми. Контактна ніжка 16 виконана прямою і короткою, а контактна ніжка 17 виконана довгою і вигнута таким чином, щоб кінець цієї контактної ніжки 17, при монтуванні ліхтарика, а саме при монтуванні світлового елемента 7, джерела енергії 8, контейнера 9 та контактного елемента 10, мала можливість бути розташованою в отвір 18, який описаний у складі контейнера 9 далі. В окремих випадках виконання запальнички, що заявляється, в процесі її виготовлення виробник може використовувати світлові діоди, які відтворюють світло будь якого кольору, наприклад - білого або синього, або фіолетового, або червоного, або зеленого, або жовтого, або жовтогарячого кольору. Світловий елемент, який випромінює ультрафіолетові або інфрачервоні промені, може бути використаний для виявлення прихованих елементів на речах, які можна побачити тільки в умовах ультрафіолетового або інфрачервоного випромінювання. Такими речами можуть бути, наприклад грошові купюри. В інших окремих випадках виконання запальнички виробник може використовувати світловий елемент 7, який є низьковольтним лазерним випромінювачем побутового призначення. Як джерело енергії 8 для світлового елемента 7 ліхтарика використовують низьковольтну елект 8964 11 12 1 13 32 / Фіг. 4 ІЗ . 12 ? і ЗО 2ft з? ? 38 Фіг. 5 12 12 Фіг. 6 Фіг. З 22 і і 17 І* 25 10 Фіг. 7 Фіг. 8 14 91 »Ф Ш її 61 И *\Ф ь\ u 01- "^ НІ Єї 15 16 8964 2 2 25 Фіг. 16 Комп'ютерна верстка А. Крижанівський 21 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Lighter

Назва патенту російською

Зажигалка

МПК / Мітки

МПК: F23Q 2/00

Мітки: запальничка
