Запальничка

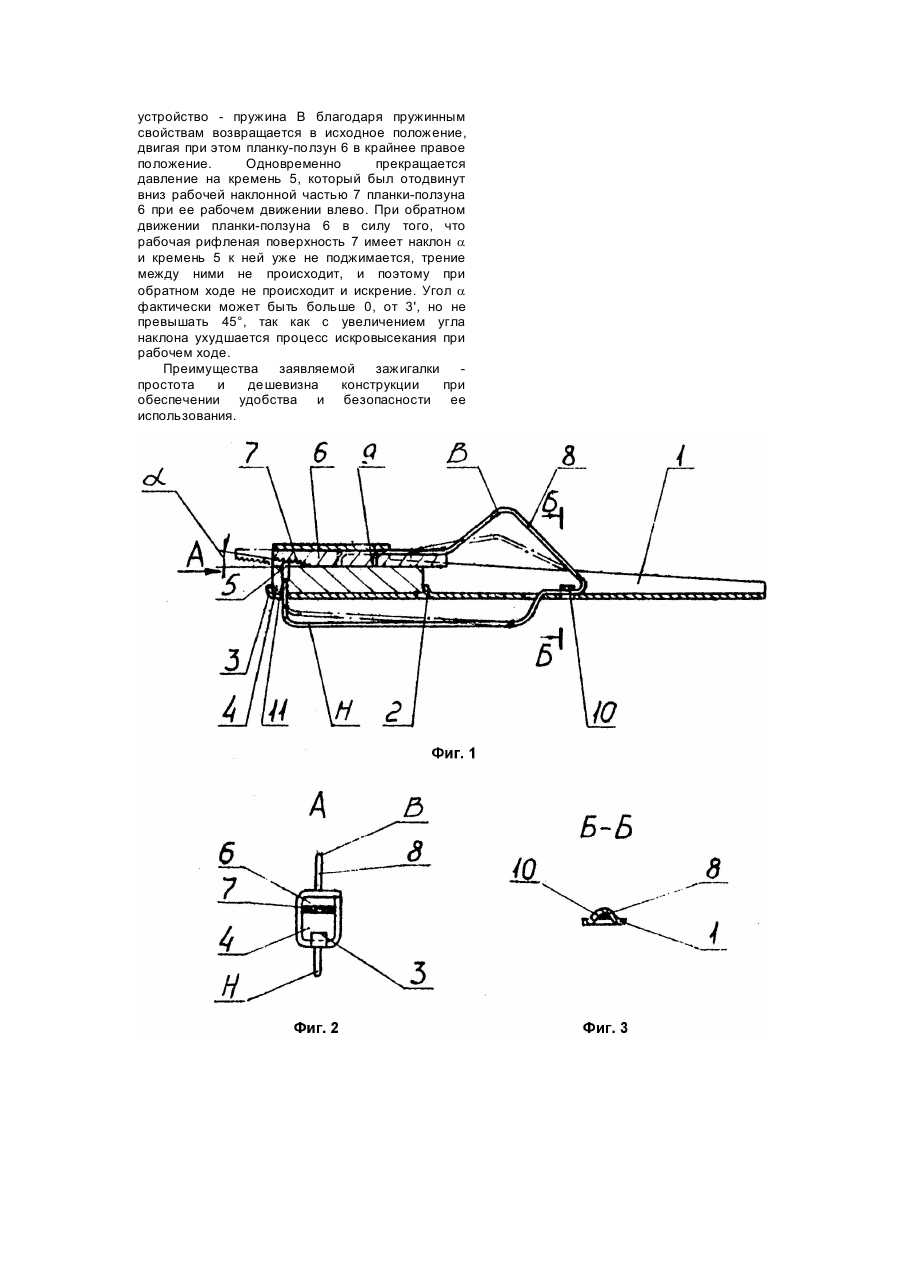

Изобретение относится к области быта и предназначено для зажигания, в частности, горелки газовой плиты. Известна широко применяемая механическая зажигалка для сигарет - зажигалка газовая ЗГРИФ [2], содержащая державку, установленные на державке подвижные относительно державки искровысекающий элемент с рифлением на рабочей поверхности, привод искровысекающего элемента, кремень и пружину поджатия кремня к искровысекающему элементу, причем державка выполнена в виде баллона со сжиженным газом, искровысекающий элемент выполнен в виде колесика с возможностью вращения с приводом от пальца руки, для поджатия кремня установлена цилиндрическая пружина. Недостатком конструкции прототипа являются обусловленные его назначением (для сигарет) ограниченные возможности использования, а именно, неудобство и/или невозможность зажигания пламени другого объекта как-то: газовой плиты, керогаза, примуса, так как в этом случае привод (рука) искровысекающего элемента и сама державка (баллом) находятся в зоне зажигания и пламени объекта. В основу изобретения поставлена задача создания механической зажигалки для зажигания пламени другого объекта, горелки газовой плиты, керогаза, примуса и т.п., в которой для этого усовершенствуется искровысекающий элемент и его приводное устройство. Технический результат заключается в том, что это усовершенствование обеспечивает возможность с помощью механической зажигалки, содержащей простые конструктивные элементы, зажигания пламени с расстояния, безопасного для руки человека, в результате чего возможно зажигание пламени горелки газовой плиты, керогаза, примуса и т.п. Поставленная задача решается тем, что в зажигалке, содержащей державку, установленные на державке подвижный относительно державки искровысекающий элемент с рифлением на рабочей поверхности, привод искровысекающего элемента, кремень и пружину поджатия кремня к искровысекающему элементу, согласно изобретению искровысекающий элемент выполнен в виде планки-ползуна, рабочая поверхность которой с рифлением наклонена под углом от 3' до 45° к ее горизонтальной части, причем планкаползун выполнена с возможностью возвратнопоступательного движения относительно державки, а привод планки-ползуна выполнен в виде плоской пружины из проволоки или ленты, один конец которой закреплен на планке-ползунке, а другой - на державке, при этом пружина поджатия кремня также плоская, один ее конец закреплен на державке, а другой поддерживает кремень, причем пружины привода планки-ползуна и поджатия кремня выступают с противоположных сторон державки и выполнены или в виде одной сплошной пружины, закрепленной в одном месте на державке, или в виде двух пружин, концы которых закреплены на державке. Достижение технического результата возможно, так как зона высекания искры и зона приложения усилия к пружине привода разнесены по длине зажигалки, а именно державки, т.е. зона воспламенения находится на расстоянии, безопасном для руки человека. Кроме того, к положительным качествам зажигалки можно отнести простоту изготовления всех деталей зажигалки и их небольшое количество. (Количество деталей прототипа задействованных в искрообразовании - восемь, в заявляемой зажигалке - пять). На фиг.1 изображен общий вид; на фиг.2 - вид А на фиг.1; на фиг.3 - сечение Б - Б. Зажигалка (фиг.1, 2, 3) содержит корпус в виде державки 1, на которой между выступами 2 и 3 располагается планка 4, в которой устанавливается искропроизводящий камень, кремень 5. Сверху державки 1 и планки 4 расположен искровысекающий элемент в виде планки-ползуна 6. Рабочая поверхность 7 (фиг.1, 2) планки-ползуна 6 имеет рифление и наклонена под углом а от 3' до 45° к горизонтальной части нижней поверхности планки-ползуна 6 или несколько смещена относительно нижней поверхности (не показано). Зажигалка имеет приводное устройство искровысекающего элемента - планки-ползуна 6 и поджатия кремня 5, выполненное в виде плоской пружины 8 из проволоки или ленты. Части пружины выступают с противоположных сторон державки 1. Верхняя В (по чертежу) часть пружины является приводом планки-ползуна 6, а нижняя Н служит для поджатия кремня 5. Верхняя часть В пружины фиксируется концом в планке-ползуне 6 с помощью гнезда 9, а в державке жестко выштамповкой 10. Нижняя часть Н пружины 8 фиксируется концом в державке 1 и планке 4 с помощью направляющего отверстия 11, а котором располагается кремень 5, а в державке также выштамповкой 10. В направляющем отверстии 11 конец нижней Н части пружины 8, поддерживающий кремень5, установлен подвижно. (Возможен вариант выполнения без планки 4, не показано. В этом случае может быть приварена бобышка, например). Пружина 8 может быть выполнена или в виде одной сплошной пружины, как показано на чертежах, и на державке 1 выштамповкой 10 закреплена общей частью, или из двух частей, т.е. в месте закрепления на державке верхней В и нижней Н частей пружина 8 может быть не сплошной, а иметь разъем, в этом случае концы верхней В и нижней Н частей закреплены на державке, не показано. Зажигалка работает следующим образом. В исходном положении планка-ползун 6 находится в крайнем правом (по чертежу, фиг.1) положении, конец нижней части Н пружины 8, несущий кремень 5, - в крайнем нижнем положении. Держа в руке зажигалку за державку 1, ее подносят к горелке газовой плиты, нажимают одновременно большим и указательным пальцами на выступающие части пружины 8 сверху и снизу, Верхняя В часть пружины 8, выпрямляясь и упираясь концом через гнездо 9 в планку-ползун 6, перемещает последнюю в левое крайнее положение (на фиг.1 показано штрихпунктиром). При этом кремень 5, находящийся в направляющем отверстии 11 планки 4 (или другого заменяющего элемента), закрепленной в державке 1 с помощью выступов 2 и 3, поджимается с помощью нижней Н части пружины 8 к рабочей поверхности 7 планки-ползуна 6, происходит трение рабочей рифленой поверхности 7 о кремень 5 и искрение, в результате которого зажигается пламя горелки. После этого пальцы разжимают, приводное устройство - пружина В благодаря пружинным свойствам возвращается в исходное положение, двигая при этом планку-ползун 6 в крайнее правое положение. Одновременно прекращается давление на кремень 5, который был отодвинут вниз рабочей наклонной частью 7 планки-ползуна 6 при ее рабочем движении влево. При обратном движении планки-ползуна 6 в силу того, что рабочая рифленая поверхность 7 имеет наклон a и кремень 5 к ней уже не поджимается, трение между ними не происходит, и поэтому при обратном ходе не происходит и искрение. Угол a фактически может быть больше 0, от 3', но не превышать 45°, так как с увеличением угла наклона ухудшается процесс искровысекания при рабочем ходе. Преимущества заявляемой зажигалки простота и дешевизна конструкции при обеспечении удобства и безопасности ее использования.
