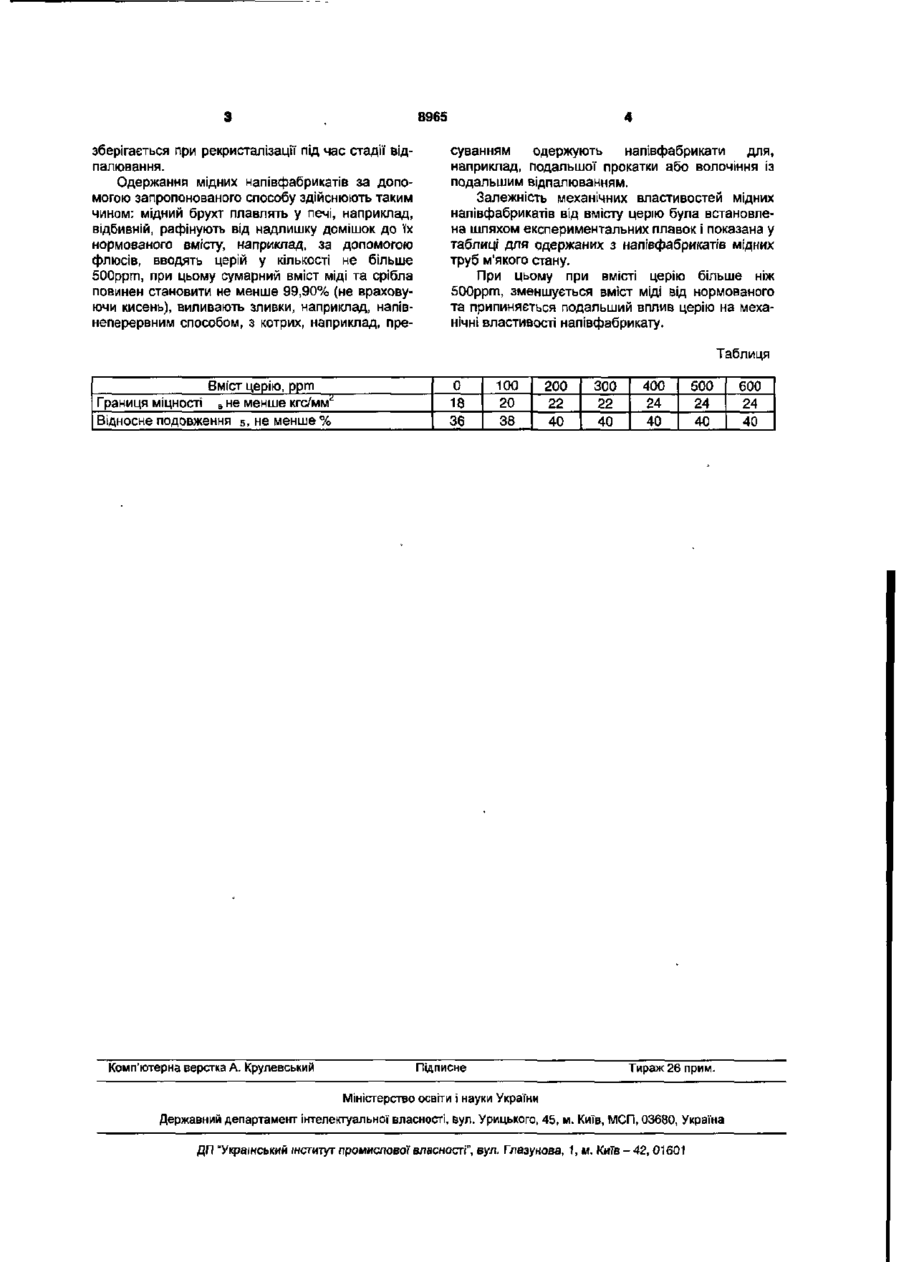

Спосіб одержання мідних напівфабрикатів

Спосіб одержання мідних напівфабрикатів, за яким мідний брухт плавлять у печі, рафінують від надлишку домішок до їх нормованого вмісту, виливають зливки, з котрих, наприклад пресуванням одержують напівфабрикати для наступної обробки, наприклад, прокатки або волочіння із подальшим відпалюванням, при цьому сумарний вміст міді та срібла повинен становити не менше 99,90% (не враховуючи кисень), який відрізняється тим, що після рафінування безпосередньо перед виливанням зливків до розплаву вводять церій у кількості не більше 500 ррт. Корисна модель належить до області ливарного виробництва у кольоровій металургії, а саме до способу одержання мідних напівфабрикатів і може бути використана зокрема для виробництва прокату, у т.ч. шляхом обробки тиском, з міді отриманої вогневим рафінуванням мідного брухту. Фахівцям відомо, що в процесі вогневого рафінування мідного брухту одержують мідь мікролеговану домішками срібла та нікелю у межах від 150 до 200ррт включно, із КІЛЬКІСТЮ нормованих домішок - свинцю, олова, сурми, заліза, кадмію, вісмуту, цинку та сірки від 2ррт до десятків р р т . При цьому, відповідно до Держстандарті в та типових умов, сумарний вміст міді та срібла у одержаних напівфабрикатах повинен становити не менше 99,90%, без урахування кисню. З рівня техніки [Купряков Ю.П. Производство тяжёлых цветных металлов из лома и отходов. Харьков; «Основа», 1992] відомий спосіб одержання мідних напівфабрикатів для виготовлення заготовок і подальшої' їх обробки тиском, наприклад, для виробництва труб. У вказаному способі мідний брухт плавлять у печі, рафінують від надлишку домішок до їх нормованого вмісту, виливають зливки, з котрих, наприклад, пресуванням одержують напівфабрикати для прокатки або волочіння із подальшим відпалюванням. При цьому сумарний вміст міді та срібла повинен становити не менше 99,90% {не враховуючи кисень). До недоліків вказаного способу можна віднести неможливість одержання напівфабрикатів із стабільними - значеннями деяких характеристик, наприклад, подовження, границі міцності, границі текучості тощо, зумовлену нестабільністю темпе ратури рекристалізації під час відпалювання внаслідок нестабільного вмісту мікролегуючих елементів викликаного їх різним первинним вмістом у розплаві брухту та від ступеня його рафінування. Задачею запропонованої корисної моделі є створення способу одержання мідних напівфабрикатів Із стабільними механічними властивостями. Поставлена задача вирішується шляхом створення способу одержання мідних напівфабрикатів в якому мідний брухт плавлять у печі, рафінують від надлишку домішок до їх нормованого вмісту, виливають зливки, з котрих, наприклад, пресуванням одержують напівфабрикати для наступної обробки, наприклад, прокатки або волочіння із подальшим відпалюванням. При цьому сумарний вміст міді та срібла повинен становити не менше 99,90% (не враховуючи кисень). При цьому відповідно до корисної моделі після рафінування, безпосередньо перед виливанням зливків до розплаву вводять церій у кількості не більше 500ррт. Перераховані ознаки складають суть корисної моделі І забезпечують досягнення технічного результату - одержання мідних напівфабрикатів із стабільними механічними властивостями. Причинно-наслідковий зв'язок суттєвих ознак корисної моделі та технічного результату полягає у тому, що: часточки церію, що за своїми фізикохімічними властивостями є легкоплавким металом і має температуру плавлення меншу за температуру плавлення міді, після додавання до розплаву під час зниження температури у процесі формування зливку огортають утворені зерна міді тим самим обмежуючи їх ріст. Таким чином відбувається подрібнення литої структури, що спадкове ю (О О) GO О) 8965 зберігається при рекристалізації під час стадії відпалювання. Одержання мідних напівфабрикатів за допомогою запропонованого способу здійснюють таким чином: мідний брухт плавлять у печі, наприклад, відбивній, рафінують від надлишку домішок до їх нормованого вмісту, наприклад, за допомогою флюсів, вводять церій у кількості не більше 500ррт, при цьому сумарний вміст міді та срібла повинен становити не менше 99,90% (не враховуючи кисень), виливають зливки, наприклад, напівнеперервним способом, з котрих, наприклад, пре суванням одержують напівфабрикати для, наприклад, подальшої прокатки або волочіння із подальшим відпалюванням. Залежність механічних властивостей мідних напівфабрикатів від вмісту церію була встановлена шляхом експериментальних плавок і показана у таблиці для одержаних з напівфабрикатів мідних труб м'якого стану. При цьому при вмісті церію більше ніж 500ррт, зменшується вміст міді від нормованого та припиняється подальший вплив церію на механічні властивості напівфабрикату. Таблиця Вміст церію, ррт Границя міцності в не менше кгс/мм^ Відносне подовження 5, не менше % Комп'ютерна верстка А. Крулевський 0 18 36 100 20 200 22 300 22 38 40 40 Підписне 400 24 40 500 24 40 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ -42, 01601 600 24 40
