Викатний елемент для низьковольтного розподільчого пристрою

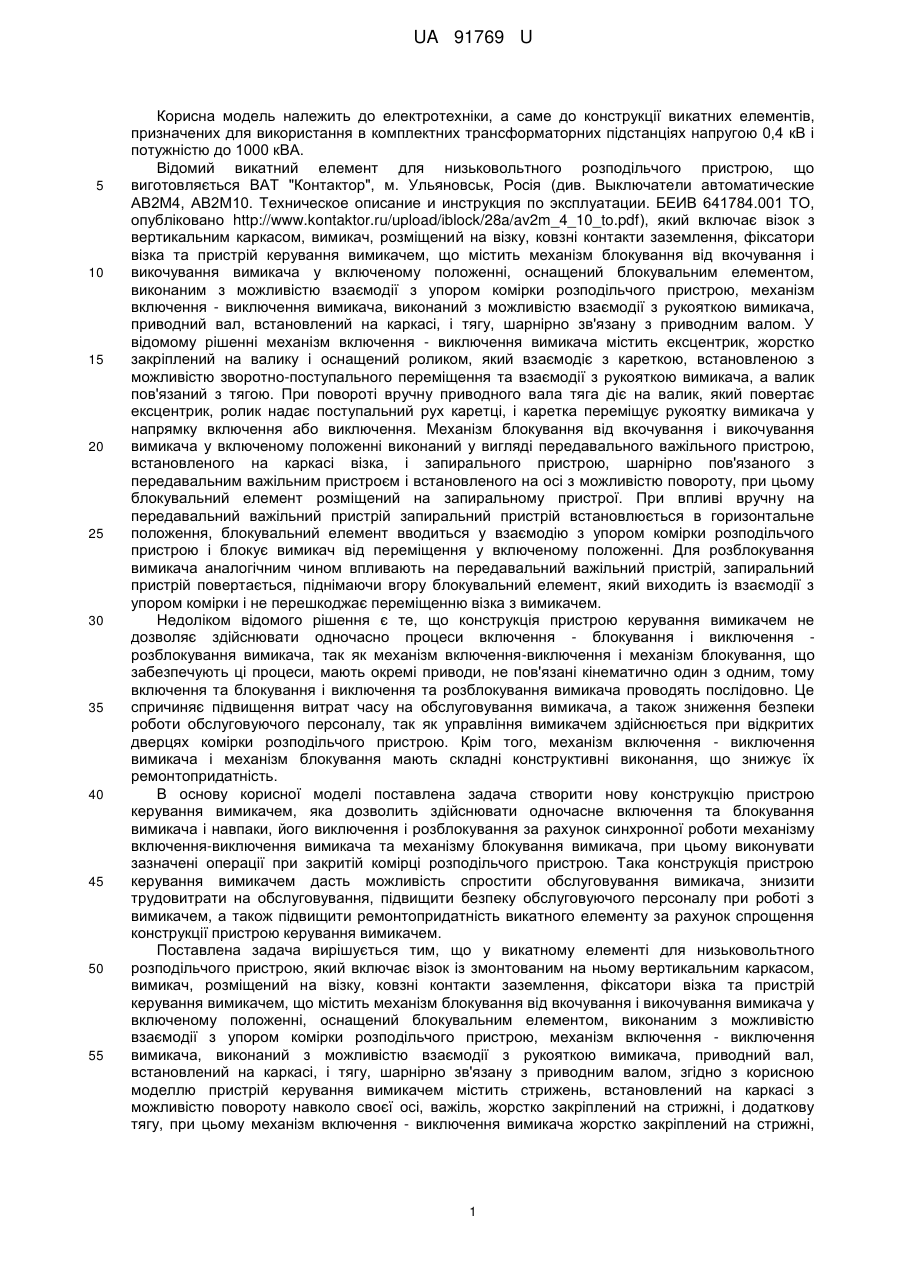

Реферат: Викатний елемент для низьковольтного розподільчого пристрою, який включає візок із змонтованим на ньому вертикальним каркасом, вимикач, розміщений на візку, ковзні контакти заземлення, фіксатори візка та пристрій керування вимикачем, що містить механізм блокування від вкочування і викочування вимикача у включеному положенні, оснащений блокувальним елементом, виконаним з можливістю взаємодії з упором комірки розподільчого пристрою, механізм включення - виключення вимикача, виконаний з можливістю взаємодії з рукояткою вимикача, приводний вал, встановлений на каркасі, і тягу, шарнірно зв'язану з приводним валом, причому пристрій керування вимикачем містить стрижень, встановлений на каркасі з можливістю повороту навколо своєї осі, важіль, жорстко закріплений на стрижні, і додаткову тягу, при цьому механізм включення - виключення вимикача жорстко закріплений на стрижні, тяга і додаткова тяга шарнірно зв'язані з важелем, а другий кінець додаткової тяги шарнірно з'єднаний з блокувальним елементом. UA 91769 U (12) UA 91769 U UA 91769 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки, а саме до конструкції викатних елементів, призначених для використання в комплектних трансформаторних підстанціях напругою 0,4 кВ і потужністю до 1000 кВА. Відомий викатний елемент для низьковольтного розподільчого пристрою, що виготовляється ВАТ "Контактор", м. Ульяновськ, Росія (див. Выключатели автоматические АВ2М4, АВ2М10. Техническое описание и инструкция по эксплуатации. БЕИВ 641784.001 ТО, опубліковано http://www.kontaktor.ru/upload/iblock/28a/av2m_4_10_to.pdf), який включає візок з вертикальним каркасом, вимикач, розміщений на візку, ковзні контакти заземлення, фіксатори візка та пристрій керування вимикачем, що містить механізм блокування від вкочування і викочування вимикача у включеному положенні, оснащений блокувальним елементом, виконаним з можливістю взаємодії з упором комірки розподільчого пристрою, механізм включення - виключення вимикача, виконаний з можливістю взаємодії з рукояткою вимикача, приводний вал, встановлений на каркасі, і тягу, шарнірно зв'язану з приводним валом. У відомому рішенні механізм включення - виключення вимикача містить ексцентрик, жорстко закріплений на валику і оснащений роликом, який взаємодіє з кареткою, встановленою з можливістю зворотно-поступального переміщення та взаємодії з рукояткою вимикача, а валик пов'язаний з тягою. При повороті вручну приводного вала тяга діє на валик, який повертає ексцентрик, ролик надає поступальний рух каретці, і каретка переміщує рукоятку вимикача у напрямку включення або виключення. Механізм блокування від вкочування і викочування вимикача у включеному положенні виконаний у вигляді передавального важільного пристрою, встановленого на каркасі візка, і запирального пристрою, шарнірно пов'язаного з передавальним важільним пристроєм і встановленого на осі з можливістю повороту, при цьому блокувальний елемент розміщений на запиральному пристрої. При впливі вручну на передавальний важільний пристрій запиральний пристрій встановлюється в горизонтальне положення, блокувальний елемент вводиться у взаємодію з упором комірки розподільчого пристрою і блокує вимикач від переміщення у включеному положенні. Для розблокування вимикача аналогічним чином впливають на передавальний важільний пристрій, запиральний пристрій повертається, піднімаючи вгору блокувальний елемент, який виходить із взаємодії з упором комірки і не перешкоджає переміщенню візка з вимикачем. Недоліком відомого рішення є те, що конструкція пристрою керування вимикачем не дозволяє здійснювати одночасно процеси включення - блокування і виключення розблокування вимикача, так як механізм включення-виключення і механізм блокування, що забезпечують ці процеси, мають окремі приводи, не пов'язані кінематично один з одним, тому включення та блокування і виключення та розблокування вимикача проводять послідовно. Це спричиняє підвищення витрат часу на обслуговування вимикача, а також зниження безпеки роботи обслуговуючого персоналу, так як управління вимикачем здійснюється при відкритих дверцях комірки розподільчого пристрою. Крім того, механізм включення - виключення вимикача і механізм блокування мають складні конструктивні виконання, що знижує їх ремонтопридатність. В основу корисної моделі поставлена задача створити нову конструкцію пристрою керування вимикачем, яка дозволить здійснювати одночасне включення та блокування вимикача і навпаки, його виключення і розблокування за рахунок синхронної роботи механізму включення-виключення вимикача та механізму блокування вимикача, при цьому виконувати зазначені операції при закритій комірці розподільчого пристрою. Така конструкція пристрою керування вимикачем дасть можливість спростити обслуговування вимикача, знизити трудовитрати на обслуговування, підвищити безпеку обслуговуючого персоналу при роботі з вимикачем, а також підвищити ремонтопридатність викатного елементу за рахунок спрощення конструкції пристрою керування вимикачем. Поставлена задача вирішується тим, що у викатному елементі для низьковольтного розподільчого пристрою, який включає візок із змонтованим на ньому вертикальним каркасом, вимикач, розміщений на візку, ковзні контакти заземлення, фіксатори візка та пристрій керування вимикачем, що містить механізм блокування від вкочування і викочування вимикача у включеному положенні, оснащений блокувальним елементом, виконаним з можливістю взаємодії з упором комірки розподільчого пристрою, механізм включення - виключення вимикача, виконаний з можливістю взаємодії з рукояткою вимикача, приводний вал, встановлений на каркасі, і тягу, шарнірно зв'язану з приводним валом, згідно з корисною моделлю пристрій керування вимикачем містить стрижень, встановлений на каркасі з можливістю повороту навколо своєї осі, важіль, жорстко закріплений на стрижні, і додаткову тягу, при цьому механізм включення - виключення вимикача жорстко закріплений на стрижні, 1 UA 91769 U 5 10 15 20 25 30 35 40 45 50 55 60 тяга і додаткова тяга шарнірно зв'язані з важелем, а другий кінець додаткової тяги шарнірно з'єднаний з блокувальним елементом. Механізм включення - виключення вимикача виконаний у вигляді двоплечого важеля, причому плечі важеля розташовані паралельно і оснащені контактними роликами. Пристрій керування вимикачем додатково містить жорстко закріплену на стрижні пластину з індикацією "включено" - "виключено". Суть викатного елементу для низьковольтного розподільчого пристрою, що заявляється, пояснюється фігурами креслення. На Фіг. 1 показаний вид спереду викатного елементу, вимикач у виключеному положенні; на Фіг. 2 - вид спереду викатного елементу, вимикач у включеному положенні; на Фіг. 3 - вид збоку викатного елементу, в розрізі; на Фіг. 4 - вид зверху викатного елементу; на Фіг. 5 показано положення рукоятки вимикача і двоплечого важеля механізму включення - виключення вимикача у виключеному положенні вимикача; на Фіг. 6 показано положення рукоятки вимикача і двоплечого важеля механізму включення-виключення вимикача у включеному положенні вимикача; на Фіг. 7 показаний в аксонометрії взаємозв'язок елементів пристрою керування вимикачем: стрижень з розміщеними на ньому двоплечим важелем, важелем і пластиною з індикацією; на Фіг. 8 - загальний вид викатного елементу в аксонометрії. Викатний елемент для низьковольтного розподільчого пристрою складається з візка 1, встановленого на візку 1 вимикача 2 з врубними контактами 3 і рукояткою 4 включеннявиключення, ковзні контакти заземлення 5, фіксатори 6 візка 1 і пристрій керування вимикачем 2. На візку 1 змонтовано вертикальний каркас 7, який включає бічні стінки 8, 9 і перемичку 10, розміщену з боку рукоятки 4 вимикача 2 і оснащену вікном 11 для розміщення в ньому рукоятки 4. На перемичці 10 закріплений швелероподібний кронштейн 12. Візок 1 оснащений колесами 13 для взаємодії з напрямними комірки розподільчого пристрою і двома ручками 14 для вкочування і викочування візка 1. Ковзні контакти заземлення 5 закріплені на бічних стінках 8, 9 каркаса 7 і виконані з можливістю взаємодії з контактами, встановленими в комірці розподільчого пристрою. Фіксатори 6 візка встановлені в кронштейнах 15, закріплених на візку 1, і виконані з можливістю взаємодії з відповідними їм отворами в напрямних комірки розподільчого пристрою. Пристрій керування вимикачем містить механізм 16 включення - виключення вимикача 2, механізм 17 блокування від вкочування і викочування вимикача 2 у включеному положенні, приводний вал 18, тягу 19, додаткову тягу 20 і стрижень 21 з важелем 22. Механізм 16 включення - виключення вимикача 2 являє собою двоплечий важіль 23, плечі 24 і 25 якого розташовані паралельно один одному. На вільних кінцях плечей 24 і 25 закріплені ролики 26 і 27 для взаємодії з рукояткою 4 вимикача 2. Важіль 23 оснащений пружиною 28, закріпленої одним кінцем на важелі 23, а іншим - на кронштейні 12. Механізм 17 блокування від вкочування і викочування вимикача 2 у включеному положенні містить блокувальний елемент 29 у вигляді прапорця. Блокувальний елемент 29 закріплений на осі 30, розміщеної в кронштейні 31, закріпленому із зовнішнього боку бічної стінки 8 каркаса 7. Приводний вал 18 встановлений на бічній стінці 9 каркаса 7. На торці вала 18 виконане гніздо 32 для взаємодії з ключем управління. Стрижень 21 встановлений в стінках перемички 10 і кронштейна 12 з можливістю повороту навколо своєї осі. На стрижні 21 із зовнішнього боку кронштейна 12 жорстко закріплений важіль 22. На стрижні 21 між перемичкою 10 і кронштейном 12 жорстко закріплений двоплечий важіль 23 механізму 16 включення - виключення вимикача 2, при цьому рукоятка 4 вимикача 2 розміщена між плечима 24, 25 і роликами 26, 27 двоплечого важеля 23. На кінці стрижня 21, протилежному кінцю з двоплечим важелем 23, жорстко закріплена пластина 33 з індикацією "включено", "виключено". Тяга 19 пов'язана з приводним валом 18 і важелем 22 за допомогою шарнірів 34 і 35 відповідно, тяга 20 пов'язана з важелем 22 і через вікно 36 в бічній стінці 8 каркаса 7 з блокувальним елементом 29 за допомогою шарнірів 37 і 38 відповідно. Робота викатного елементу здійснюється наступним чином. У вихідному положенні викатного елементу блокувальний елемент 29 механізму 17 блокування знаходиться в горизонтальному положенні, рукоятка 4 вимикача 2 знаходиться в нижньому положенні, двоплечий важіль 23 відведений в крайнє нижнє положення, при цьому ролик 26 важеля 23 контактує з рукояткою 4 (Фіг. 1, 5). Візок 1 викатного елементу встановлюють колесами 13 на напрямні комірки розподільчого пристрою і, взявшись за ручки 14, вкочують візок 1 в комірку по напрямним до взаємодії врубних контактів 3 вимикача 2 з шинами розподільчого пристрою. При цьому ковзні контакти 2 UA 91769 U 5 10 15 20 25 30 заземлення 5 взаємодіють з контактами комірки. Фіксатори 6 вводять в отвори в напрямних комірки і фіксують візок 1 від переміщення. Закривають дверці 39 комірки. У гніздо 32 приводного вала 18 вставляють ключ управління 40 і повертають. Вал 18 повертається разом з ключем 40, через тягу 19 повертається важіль 22, надаючи поворотний рух стрижню 21, двоплечому важелю 23 і пластині 33 з індикацією. При цьому плече 24 двоплечого важеля 23 через ролик 26 діє на рукоятку 4 вимикача і піднімає її вгору. Одночасно тяга 20 від повороту важеля 22 надає рух блокувальному елементу 29, і блокувальний елемент 29, повертаючись з віссю 30, займає вертикальне положення і входить в зачеплення з упором 41 комірки (Фіг. 2, 6). Таким чином відбувається одночасне, від одного приводу, при закритих дверцях 39 комірки, включення вимикача 2 і блокування його від переміщення у включеному положенні. При цьому, після того, як рукоятка 4 займе верхнє (включене) положення, під дією пружини 28 двоплечий важіль 23 повертається вниз, ролик 26 виходить з контакту, а ролик 27 вступає в контакт з рукояткою 4. Таке положення двоплечого важеля 23 не перешкоджає аварійному виключенню вимикача 2. Про те, що вимикач 2 включений, інформує через проріз в дверці 39 комірки індикація "включено" на пластині 33. При необхідності виймання викатного елементу з комірки, ключ управління 40 вставляють у гніздо 32 приводного вала 18, ключем 40 повертають вал 18 у зворотному напрямку. При цьому через тяги 19 і 20 і важіль 22 рух передається одночасно двоплечому важелю 23 і блокувальному елементу 29. Двоплечий важіль 23 повертається вниз і, впливаючи через ролик 27 плечем 25 на рукоятку 4 вимикача 2, переміщує її в нижнє положення, а блокувальний елемент 29, повертаючись разом з віссю 30, займає горизонтальне положення і розблокує вимикач 2. Про те, що вимикач 2 виключений, інформує через проріз в дверці 39 комірки індикація "виключено" на пластині 33. Ключ 40 витягують з гнізда 32 вала 18, відкривають дверці 39 і, взявшись за ручки 14, викочують візок 1 з комірки. У разі аварійного виключення вимикача 2 рукоятка 4 автоматично переміститься вниз, при цьому двоплечий важіль 23 не перешкоджає переміщенню рукоятки 4. Одночасно пружина 28, впливаючи на двоплечий важіль 23, повертає його в крайнє нижнє положення, при цьому рух через стрижень 21 передається важелю 22 і через тягу 20 блокувальному елементу 29, який, повертаючись, займає горизонтальне положення і розблокує вимикач 2. Про те, що вимикач 2 виключений, інформує через проріз в дверці 39 комірки індикація «виключено» на пластині 33. Пропонований викатний елемент розроблений для розподільчих пристроїв внутрішньої установки 0,4 кВ серії КТП, 2КТП на базі автоматичних вимикачів ETIBREAK та ETIPOWER компанії ETI Словенія, і може використовуватися для заміни старих викатних елементів з автоматичними вимикачами серії АВМ-4, АВМ-10, АВМ-15, АВМ-20. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Викатний елемент для низьковольтного розподільчого пристрою, який включає візок із змонтованим на ньому вертикальним каркасом, вимикач, розміщений на візку, ковзні контакти заземлення, фіксатори візка та пристрій керування вимикачем, що містить механізм блокування від вкочування і викочування вимикача у включеному положенні, оснащений блокувальним елементом, виконаним з можливістю взаємодії з упором комірки розподільчого пристрою, механізм включення - виключення вимикача, виконаний з можливістю взаємодії з рукояткою вимикача, приводний вал, встановлений на каркасі, і тягу, шарнірно зв'язану з приводним валом, який відрізняється тим, що пристрій керування вимикачем містить стрижень, встановлений на каркасі з можливістю повороту навколо своєї осі, важіль, жорстко закріплений на стрижні, і додаткову тягу, при цьому механізм включення - виключення вимикача жорстко закріплений на стрижні, тяга і додаткова тяга шарнірно зв'язані з важелем, а другий кінець додаткової тяги шарнірно з'єднаний з блокувальним елементом. 2. Викатний елемент за п. 1, який відрізняється тим, що механізм включення - виключення вимикача виконаний у вигляді двоплечого важеля, причому плечі важеля розташовані паралельно і оснащені контактними роликами. 3. Викатний елемент за пп. 1 або 2, який відрізняється тим, що пристрій керування вимикачем містить жорстко закріплену на стрижні пластину з індикацією "включено" - "виключено". 3 UA 91769 U 4 UA 91769 U 5 UA 91769 U 6 UA 91769 U 7 UA 91769 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
