Викатний елемент з вакуумним вимикачем серії вр6

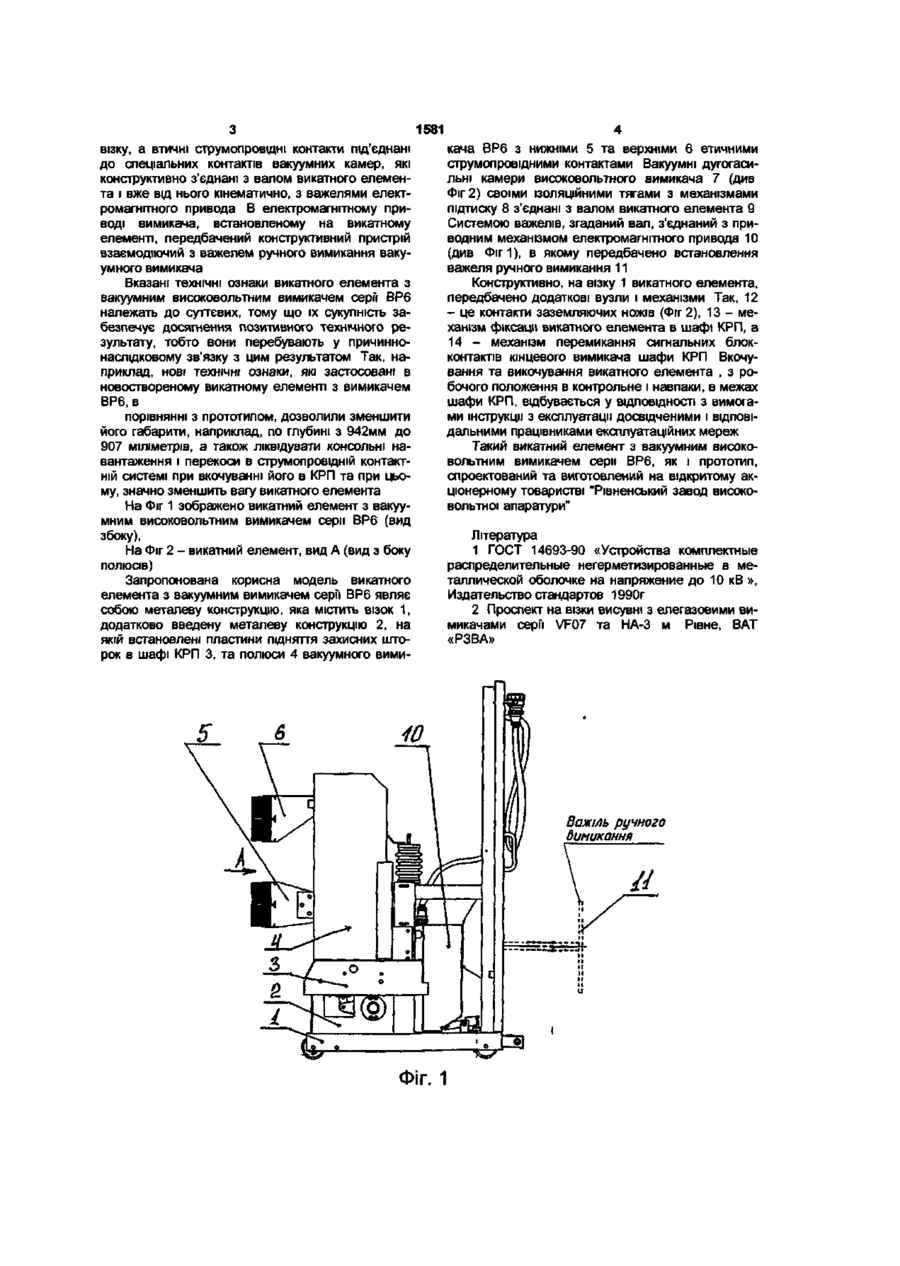

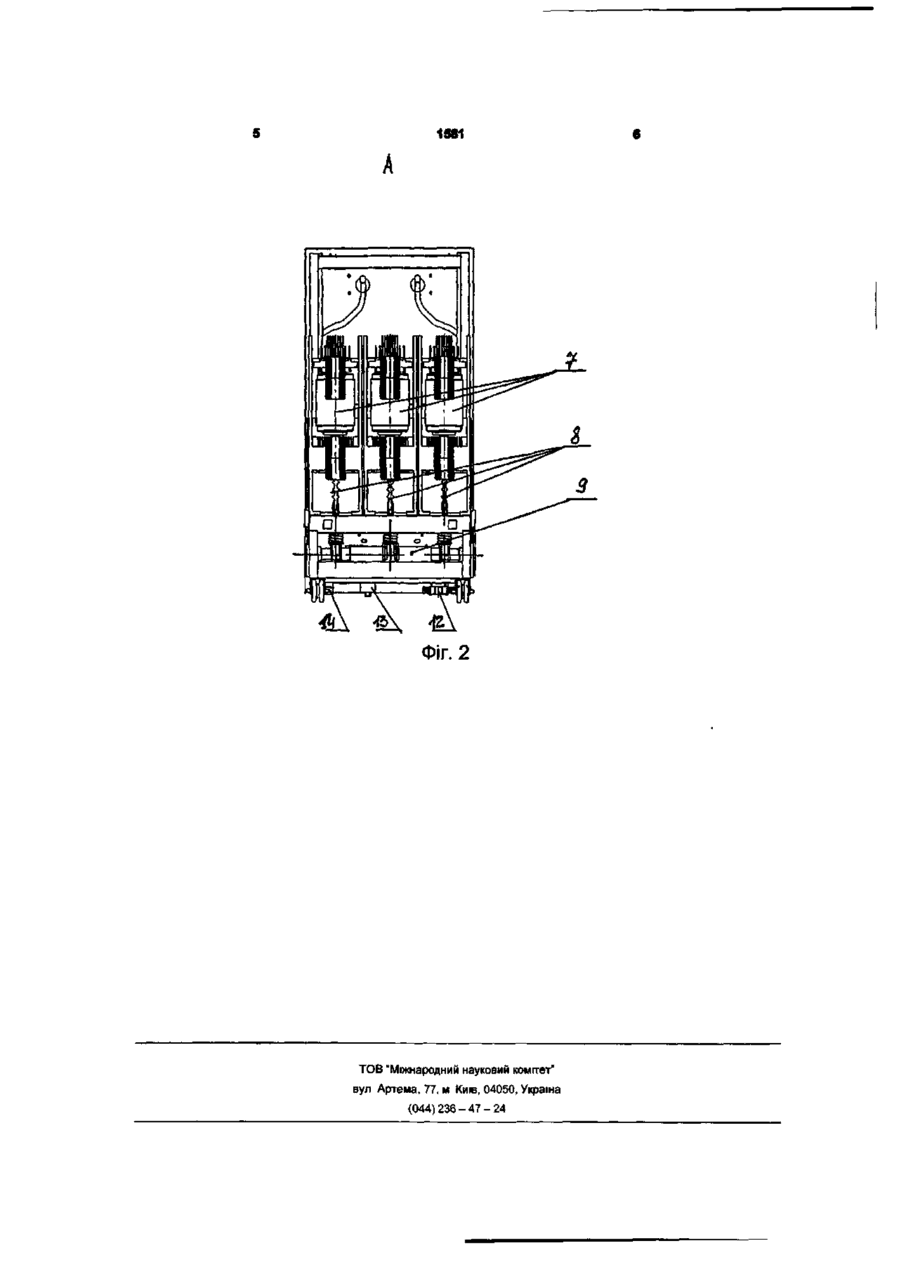

1 Викатний елемент з вакуумним високовольтним вимикачем, що містить візок, вертикальну раму та вакуумний вимикач з нижніми та верхніми етичними струмопровідними контактами, який Корисна модель відноситься до галузі високовольтного апаратобудування, зокрема, до викатних елементів з високовольтними вимикачами для шаф комплектних розподільних пристроїв (КРП), які призначені для приймання і розподілу електричної енергії трифазного змінного струму високої напруги [1] За сукупністю ознак прототипом до конструкци запропонованого викатного елемента можуть бути ВІДОМІ викатні візки з елегазовими вимикачами типу VF 07 фірми ABB EJF м Брно (Чехія) чи типу НА-3 фірми ABB SAGE SPA м Бергамо (Італія), які призначені для роботи в КРП типу КГ-6 (С) та мають візки, вертикальну опорну раму та вимикач з верхніми та нижніми струмопровідними контактами [2] Недоліком відомих викатних елементів для шаф КРП с те, що вони мають значні габарити в висоту і глубину і тому призначені для встановлення в шафах КРП таких, що призначені для комутацм електричних кіл напругою 6-1 ОкВ трифазного змінного струму В зв'язку з великою масою, габаритами, складною системою контролю елегазу в вимикачах під час експлуатації та складністю конструкції (а ВІДПОВІДНО і запасних частин до них) такі викатні елементи з цими вимикачами, вже вилучаються з експлуатації з подальшим припиненням їхнього серійного випуску на підприємствах виробниках КРП типу КГ-6(С) відрізняється тим, що вказаний високовольтний вимикач встановлений на додатково введену металеву конструкцію, закріплену на візку, а нижні та верхні струмопровідні контакти з'єднані з спеціальними струмопровідними контактами вимикача і забезпечують надійний контакт та відсутність перекосів на контактуючих поверхнях 2 Викатний елемент по п 1, який відрізняється тим, що вакуумний високовольтний вимикач має МІЖПОЛЮСНІ відстані 200мм, відстань від реборди колеса до нижнього етичного контакту 488мм, між етичними контактами 280мм, а колісна база візка має 535 міліметрів Виникла гостра необхідність терміново розробити викатні елементи до вище згаданих КРП, з вакуумними вимикачами серп ВР6, які змогли б замінити вище згадані елегазові вимикачі та успішно працювали в мережах трифазного змінного струму при нормальних та аварійних режимах роботи, а також для власних потреб атомних та теплових станцій В основу запропонованої корисної моделі, поставлена задача створення для шаф КРП (серій КГ-6, КУ-10, К-Х11, K-XXVI та інш ) нової конструкції викатного елемента з кращими технікоекономічними та масогабаритним показниками з розміщеним на візку новим вакуумним вимикачем сери ВР6 Новий викатний елемент повинен мати менші габарити по висоті, ширин/ та глибин/, надійну контактну систему, а також не допускати перекоси етичних струмопровщних контактів при вкочуванні його в шафу КРП Запропонована конструкція викатного елемента для шаф КРП з вакуумним високовольтним вимикачем серп ВР6, так само, як і прототип, має візок, вертикальну раму та високовольтний вимикач з верхніми та нижніми струмопровідним контактами Кращі технічні результати в запропонованій корисній моделі, досягнуті завдяки тому, що вказаний вакуумний вимикач ВРЗ встановлений на додатково введеній конструкції, закріпленій на 00 ю 1581 візку, а етичні струмопровідні контакти під'єднані до спеціальних контактів вакуумних камер, які конструктивно з'єднані з валом викатного елемента і вже від нього кінематично, з важелями електромагнітного привода В електромагнітному приводі вимикача, встановленому на викатному елементі, передбачений конструктивний пристрій взаємодіючий з важелем ручного вимикання вакуумного вимикача Вказані технічні ознаки викатного елемента з вакуумним високовольтним вимикачем серп ВР6 належать до суттєвих, тому що їх сукупність забезпечує досягнення позитивного технічного результату, тобто вони перебувають у причиннонаслідковому зв'язку з цим результатом Так, наприклад, нові технічні ознаки, які застосовані в новоствореному викатному елементі з вимикачем ВР6, в порівнянні з прототипом, дозволили зменшити його габарити, наприклад, по глубині з 942мм до 907 міліметрів, а також ліквідувати консольні навантаження і перекоси в струмопровідній контактній системі при вкочуванні його в КРП та при цьому, значно зменшить вагу викатного елемента На Фіг 1 зображено викатний елемент з вакуумним високовольтним вимикачем сери ВР6 (вид збоку), На Фіг 2 - викатний елемент, вид А (вид з боку полюсів) Запропонована корисна модель викатного елемента з вакуумним вимикачем серп ВР6 являє собою металеву конструкцію, яка містить візок 1, додатково введену металеву конструкцію 2, на якій встановлені пластини підняття захисних шторок в шафі КРП 3, та полюси 4 вакуумного вими кача ВР6 з нижніми 5 та верхніми 6 етичними струмопровщними контактами Вакуумні дугогасильні камери високовольтного вимикача 7 (див Фіг 2) своїми ІЗОЛЯЦІЙНИМИ тягами з механізмами підтиску 8 з'єднані з валом викатного елемента 9 Системою важелів, згаданий вал, з'єднаний з приводним механізмом електромагнітного привода 10 (див Фіг 1), В якому передбачено встановлення важеля ручного вимикання 11 Конструктивно, на візку 1 викатного елемента, передбачено додаткові вузли і механізми Так, 12 - це контакти заземляючих ножів (Фіг 2), 13 - механізм фіксації викатного елемента в шафі КРП, а 14 - механізм перемикання сигнальних блокконтактів кінцевого вимикача шафи КРП Вкочування та викочування викатного елемента , з робочого положення в контрольне і навпаки, в межах шафи КРП, відбувається у ВІДПОВІДНОСТІ З вимогами інструкції з експлуатації досвідченими і відповідальними працівниками експлуатаційних мереж Такий викатний елемент з вакуумним високовольтним вимикачем серп ВР6, як і прототип, спроектований та виготовлений на відкритому акціонерному товаристві "Рівненський завод високовольтної апаратури" Література 1 ГОСТ 14693-90 «Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ », Издательство стандартов 1990г 2 Проспект на візки висувні з елегазовими вимикачами сери VF07 та НА-3 м Рівне, ВАТ «РЗВА» 5 Важіль ручного вимикання ФІГ. 1 1581 A Фіг. 2 TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
