Шафа вибухобезпечного комплектного розподільчого пристрою

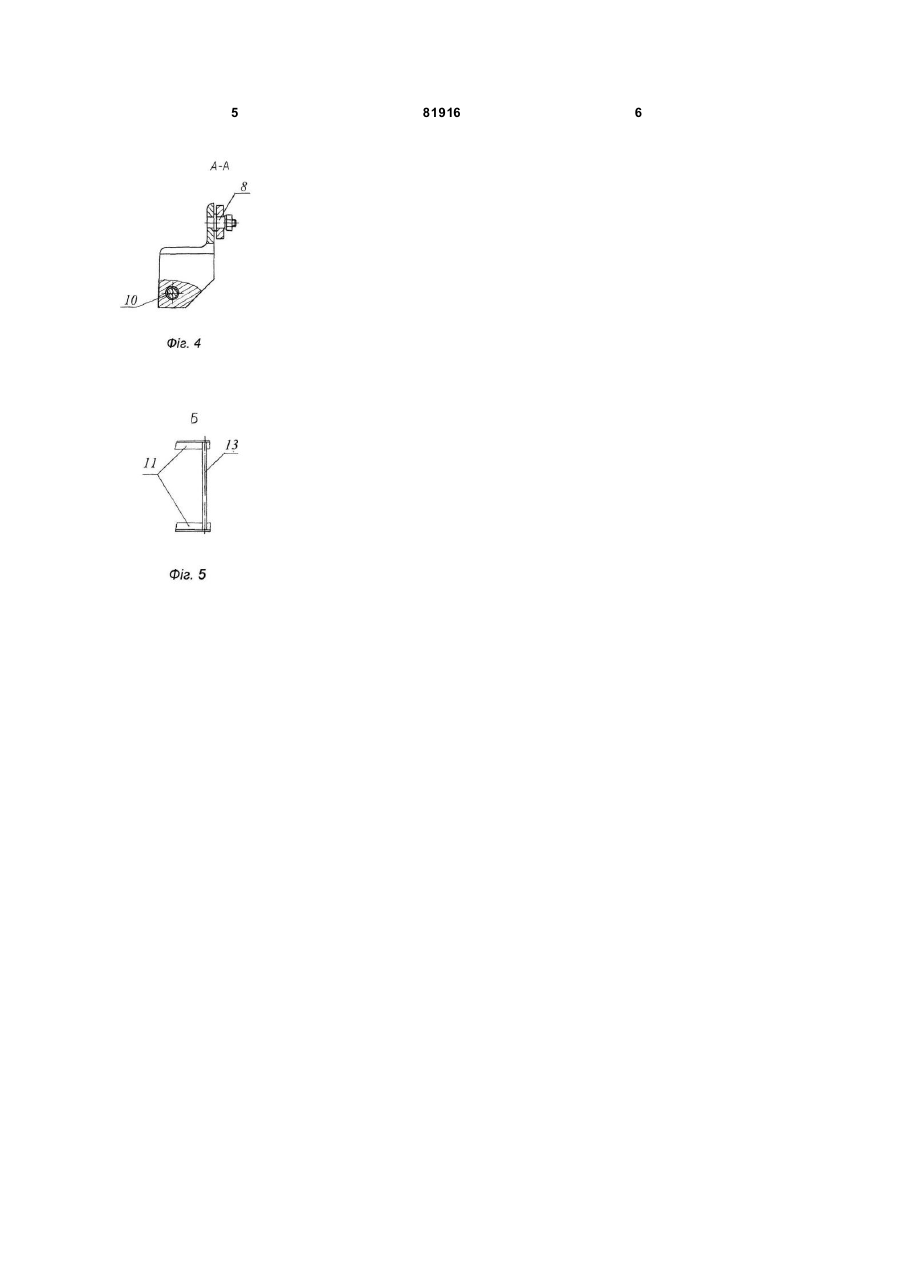

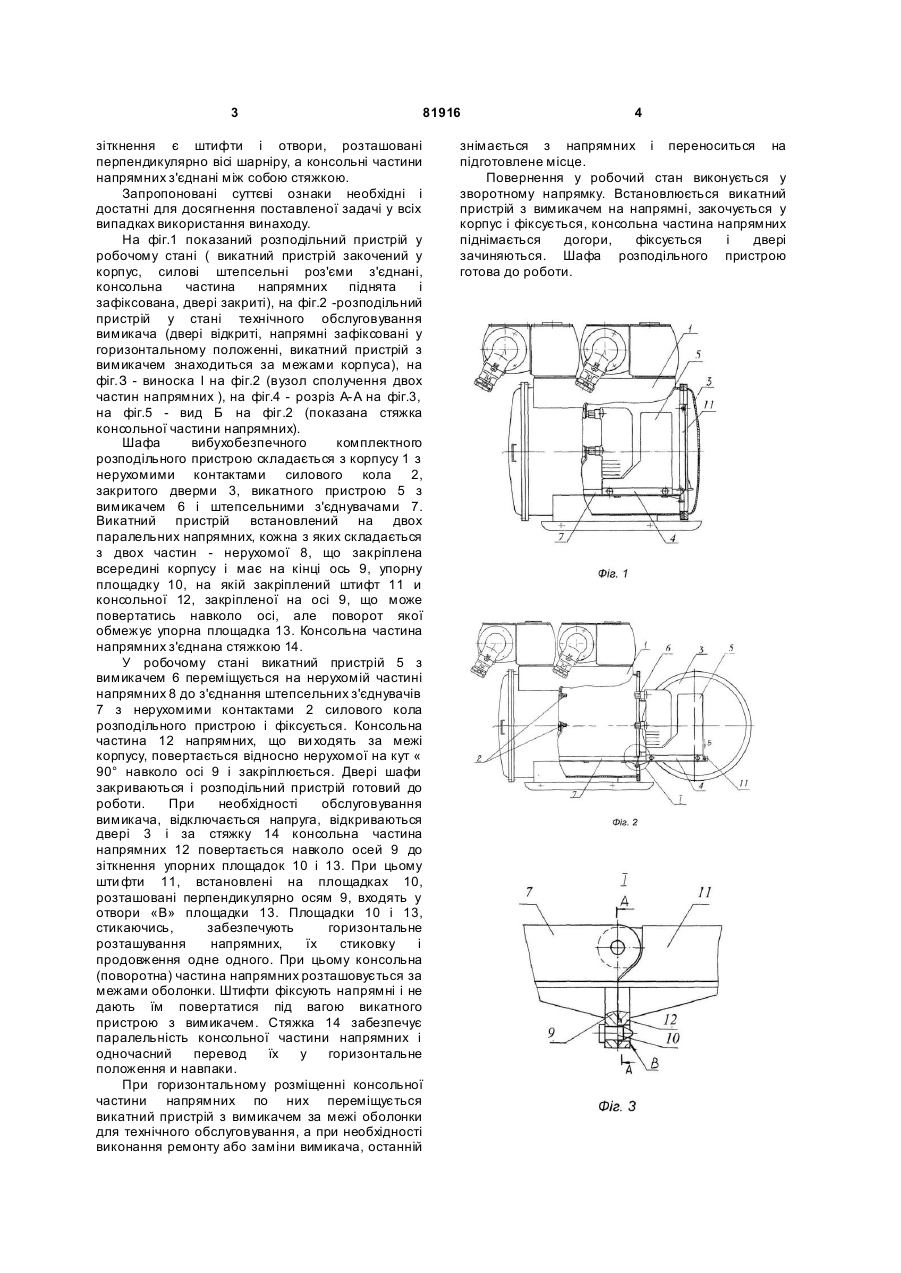

Шафа вибухобезпечного комплектного розподільчого пристрою, що складається з корпусу, закритого дверима, викотного пристрою з комутаційним апаратом або вимикачем, з'єднаного з силовою частиною штепсельними з'єднувачами, двох паралельних напрямних, по яких переміщується викотний пристрій, яка відрізняє ться тим, що кожна напрямна складається з двох, шарнірно з'єднаних між собою віссю, частин, які продовжують одна одну у отвори і штифти, розташовані перпендикулярно осі шарніра, а консольні частини напрямних з'єднані між собою стяжкою. (19) (21) a200501875 (22) 28.02.2005 (24) 25.02.2008 (72) ПОГРІБНЯК МИКОЛА ІВАНОВИЧ, U A, ФУРМАНОВ ГРИГОРІЙ ПАВЛОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "Н АУКОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО "ЗАПОРІЖСПЕЦЕНЕРГООБЛАДН АННЯ", UA (56) SU 1081721, 23.03.1984 US 2769940, 06.11.1956 EP 0919075 B1, 15.03.2000 3 81916 зіткнення є штифти і отвори, розташовані перпендикулярно вісі шарніру, а консольні частини напрямних з'єднані між собою стяжкою. Запропоновані суттєві ознаки необхідні і достатні для досягнення поставленої задачі у всіх випадках використання винаходу. На фіг.1 показаний розподільний пристрій у робочому стані ( викатний пристрій закочений у корпус, силові штепсельні роз'єми з'єднані, консольна частина напрямних піднята і зафіксована, двері закриті), на фіг.2 -розподільний пристрій у стані технічного обслуговування вимикача (двері відкриті, напрямні зафіксовані у горизонтальному положенні, викатний пристрій з вимикачем знаходиться за межами корпуса), на фіг.З - виноска І на фіг.2 (вузол сполучення двох частин напрямних ), на фіг.4 - розріз А-А на фіг.3, на фіг.5 - вид Б на фіг.2 (показана стяжка консольної частини напрямних). Шафа вибухобезпечного комплектного розподільного пристрою складається з корпусу 1 з нерухомими контактами силового кола 2, закритого дверми 3, викатного пристрою 5 з вимикачем 6 і штепсельними з'єднувачами 7. Викатний пристрій встановлений на двох паралельних напрямних, кожна з яких складається з двох частин - нерухомої 8, що закріплена всередині корпусу і має на кінці ось 9, упорну площадку 10, на якій закріплений штифт 11 и консольної 12, закріпленої на осі 9, що може повертатись навколо осі, але поворот якої обмежує упорна площадка 13. Консольна частина напрямних з'єднана стяжкою 14. У робочому стані викатний пристрій 5 з вимикачем 6 переміщується на нерухомій частині напрямних 8 до з'єднання штепсельних з'єднувачів 7 з нерухомими контактами 2 силового кола розподільного пристрою і фіксується. Консольна частина 12 напрямних, що ви ходять за межі корпусу, повертається відносно нерухомої на кут « 90° навколо осі 9 і закріплюється. Двері шафи закриваються і розподільний пристрій готовий до роботи. При необхідності обслуговування вимикача, відключається напруга, відкриваються двері 3 і за стяжку 14 консольна частина напрямних 12 повертається навколо осей 9 до зіткнення упорних площадок 10 і 13. При цьому шти фти 11, встановлені на площадках 10, розташовані перпендикулярно осям 9, входять у отвори «В» площадки 13. Площадки 10 і 13, стикаючись, забезпечують горизонтальне розташування напрямних, їх стиковку і продовження одне одного. При цьому консольна (поворотна) частина напрямних розташовується за межами оболонки. Штифти фіксують напрямні і не дають їм повертатися під вагою викатного пристрою з вимикачем. Стяжка 14 забезпечує паралельність консольної частини напрямних і одночасний перевод їх у горизонтальне положення и навпаки. При горизонтальному розміщенні консольної частини напрямних по них переміщується викатний пристрій з вимикачем за межі оболонки для технічного обслуговування, а при необхідності виконання ремонту або заміни вимикача, останній 4 знімається з напрямних і переноситься на підготовлене місце. Повернення у робочий стан виконується у зворотному напрямку. Встановлюється викатний пристрій з вимикачем на напрямні, закочується у корпус і фіксується, консольна частина напрямних піднімається догори, фіксується і двері зачиняються. Шафа розподільного пристрою готова до роботи. 5 81916 6
