Спосіб автоматизованого проектування мережі зв`язку (елемента мережі зв’язку) територіальної (адміністративної) одиниці

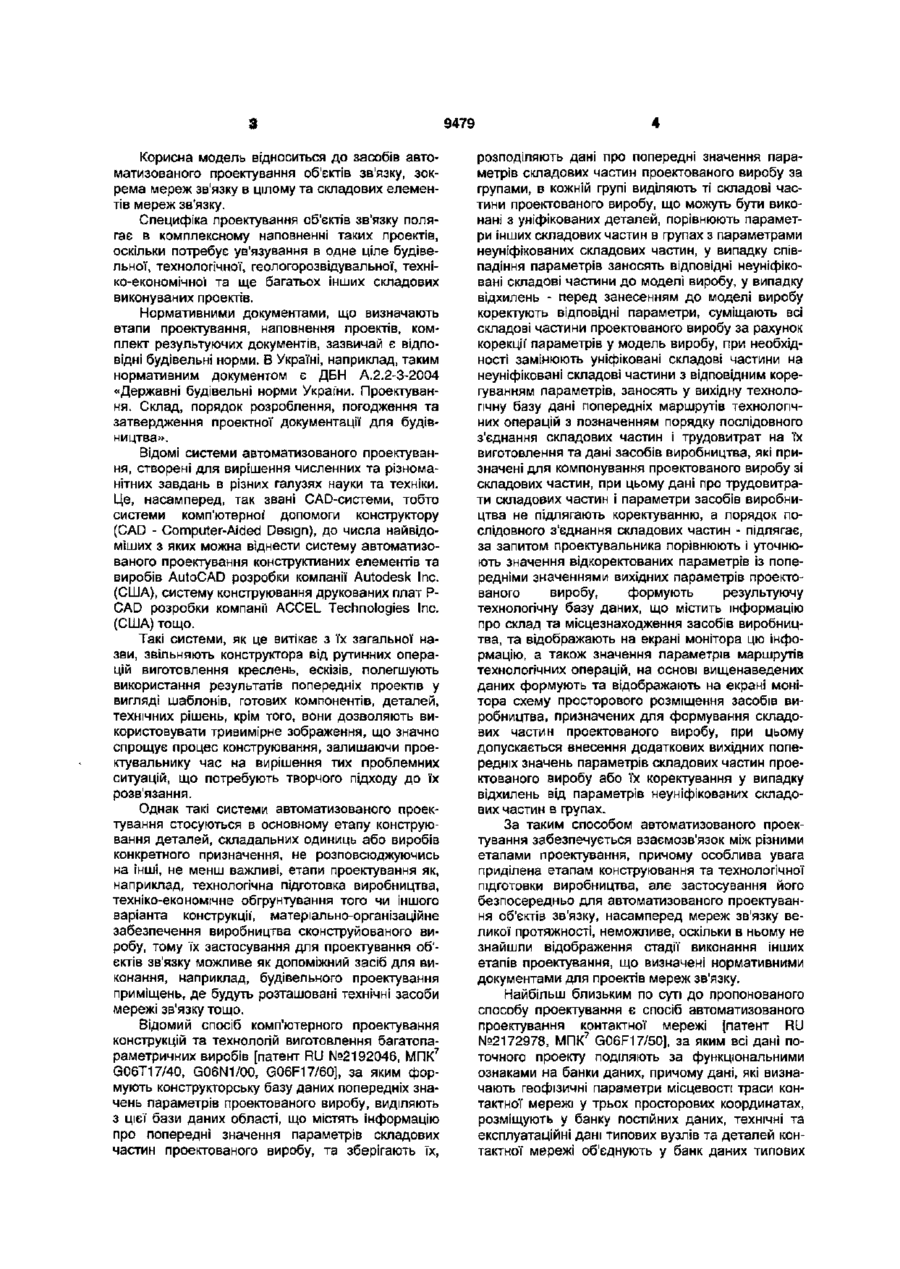

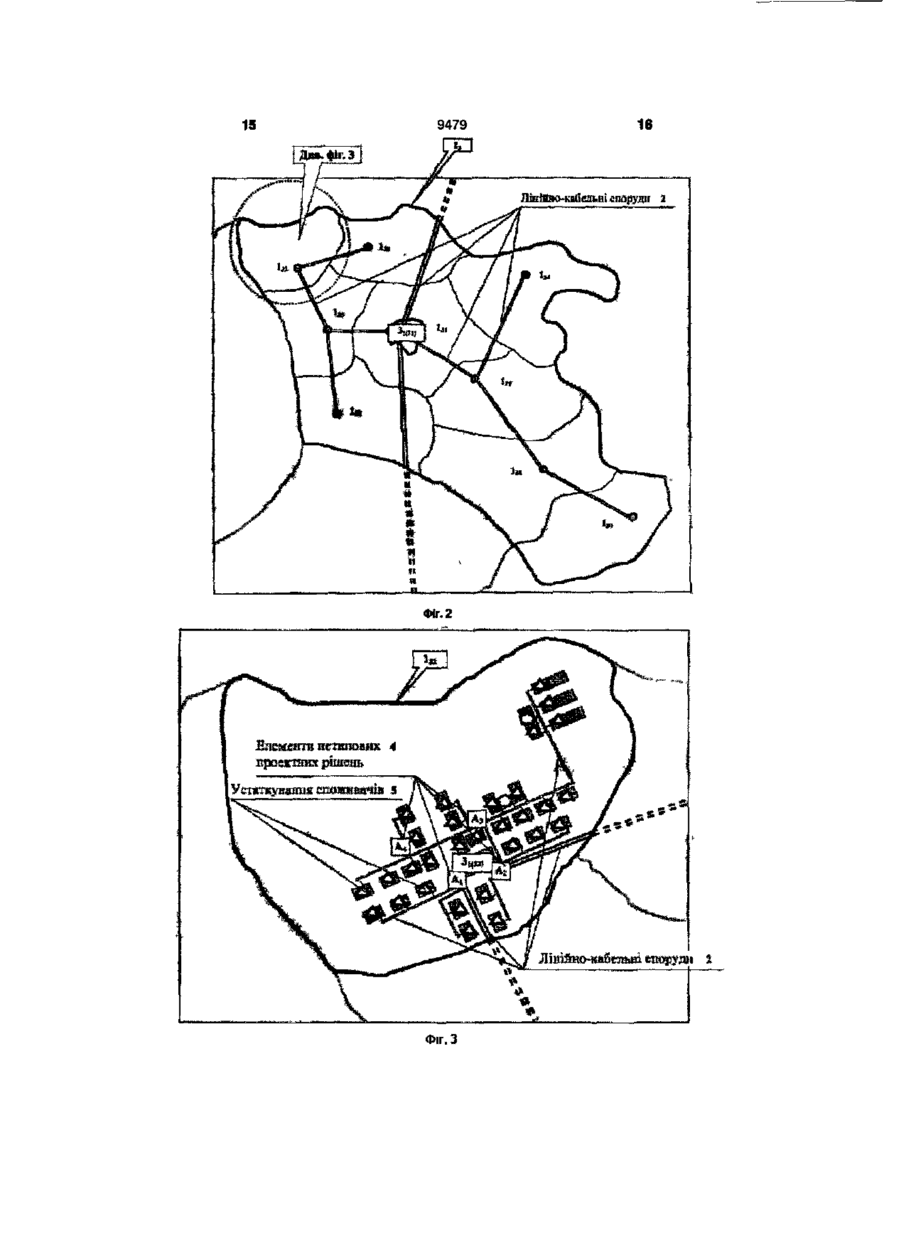

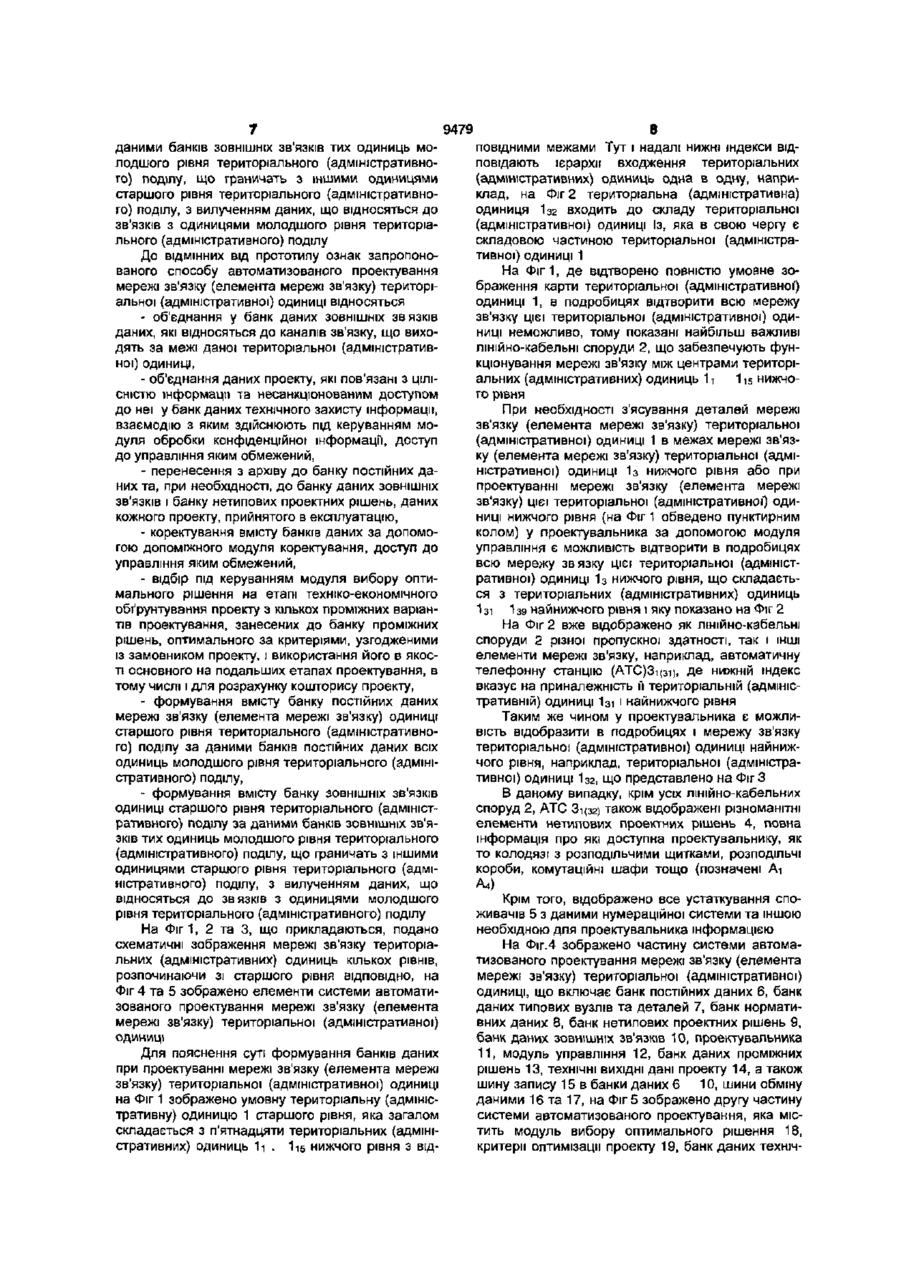

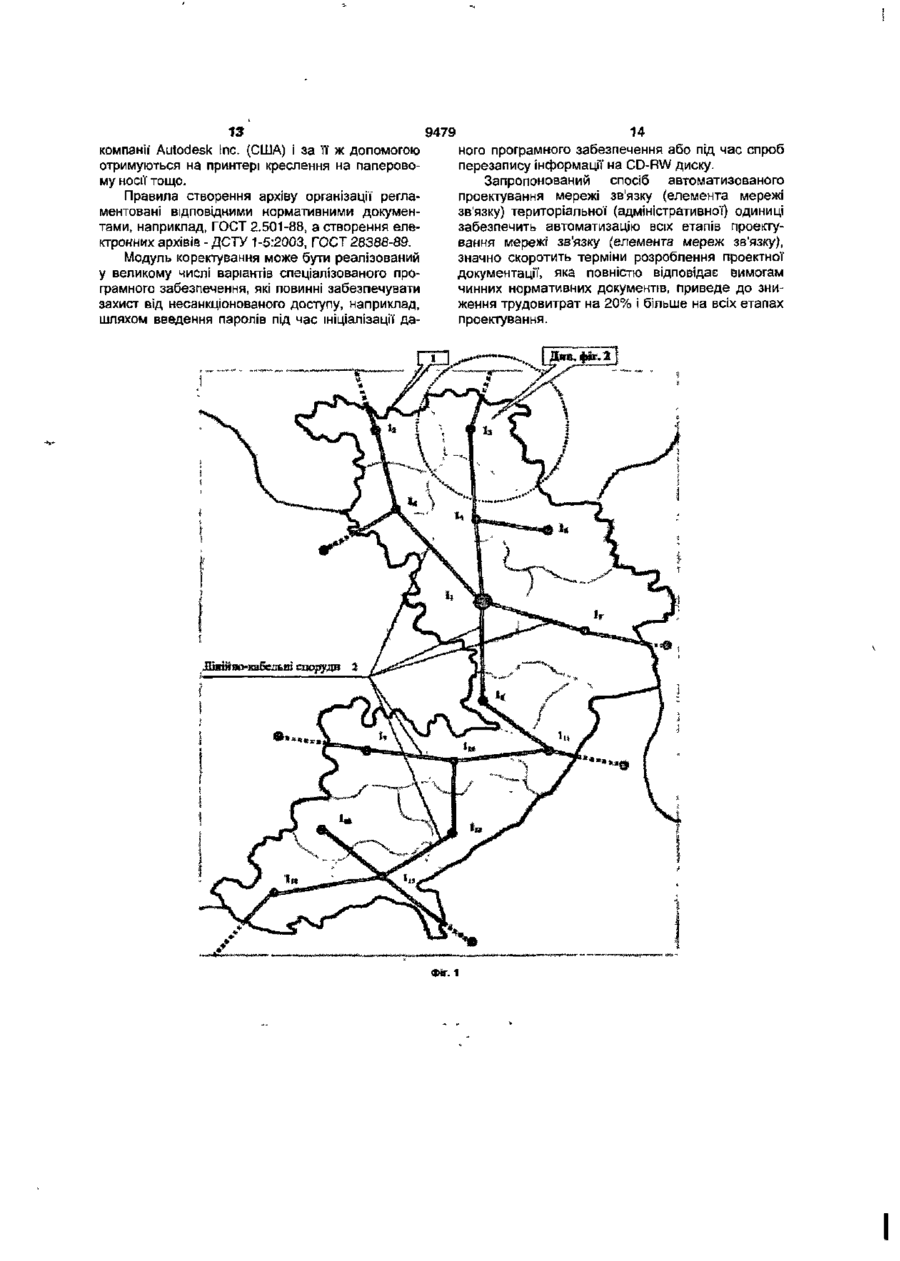

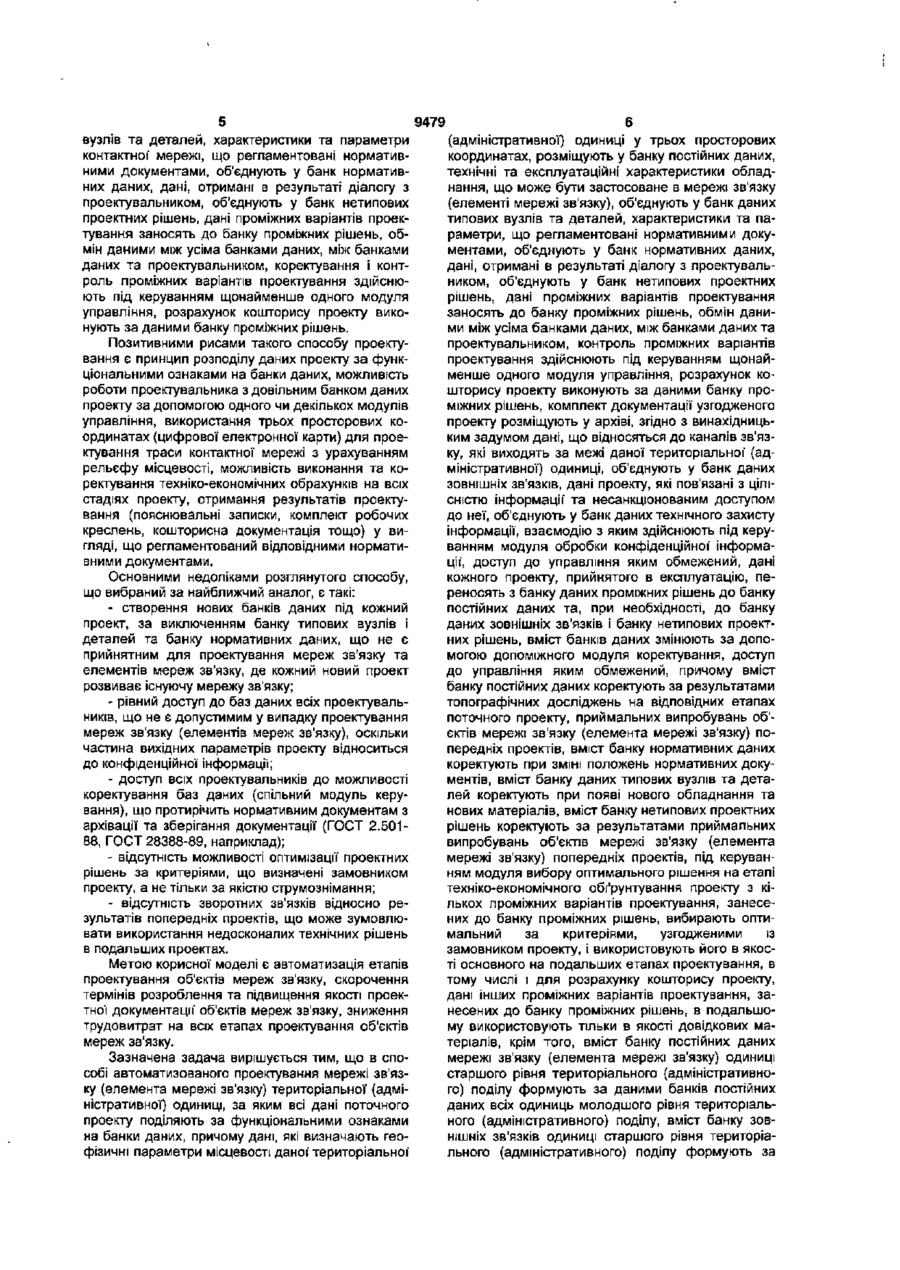

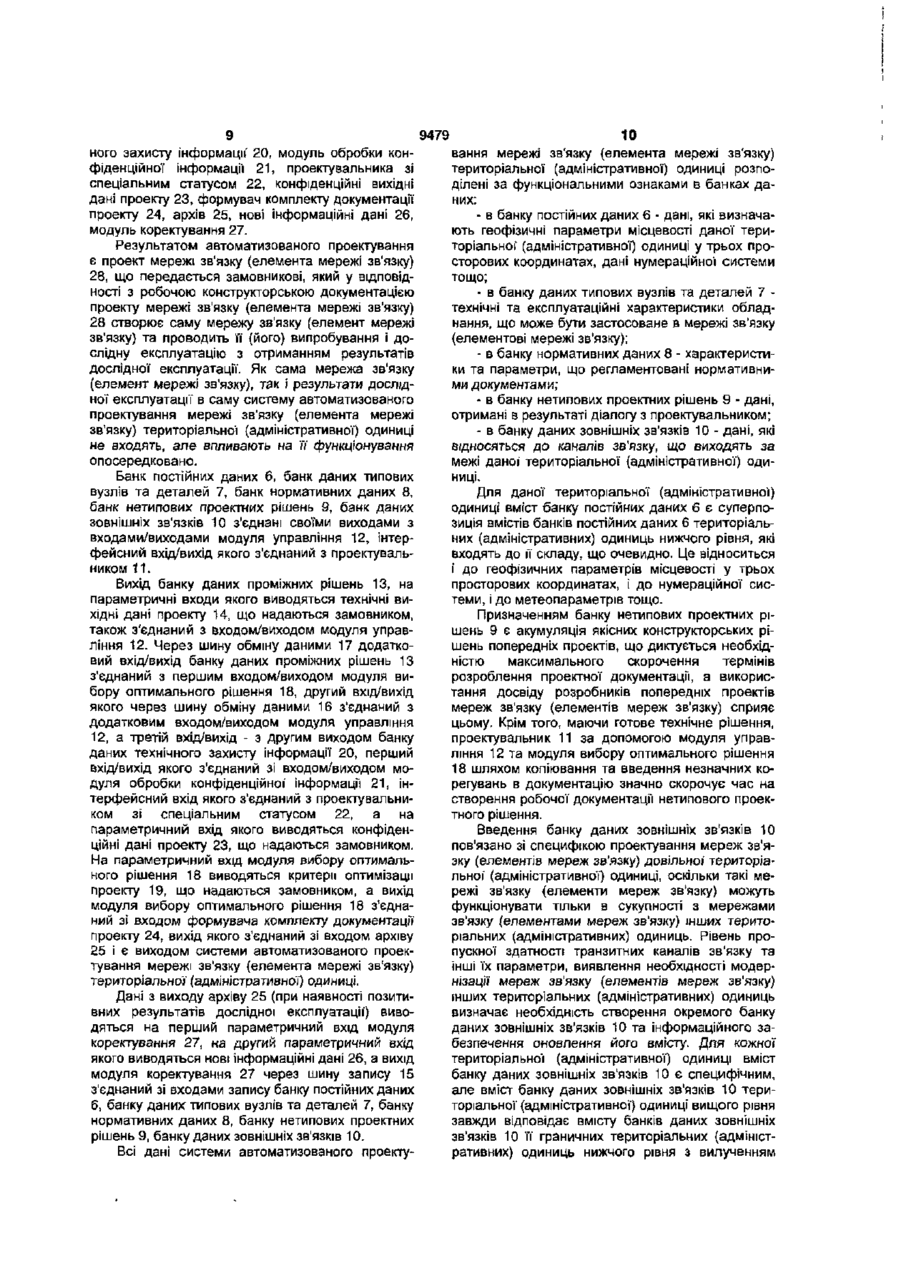

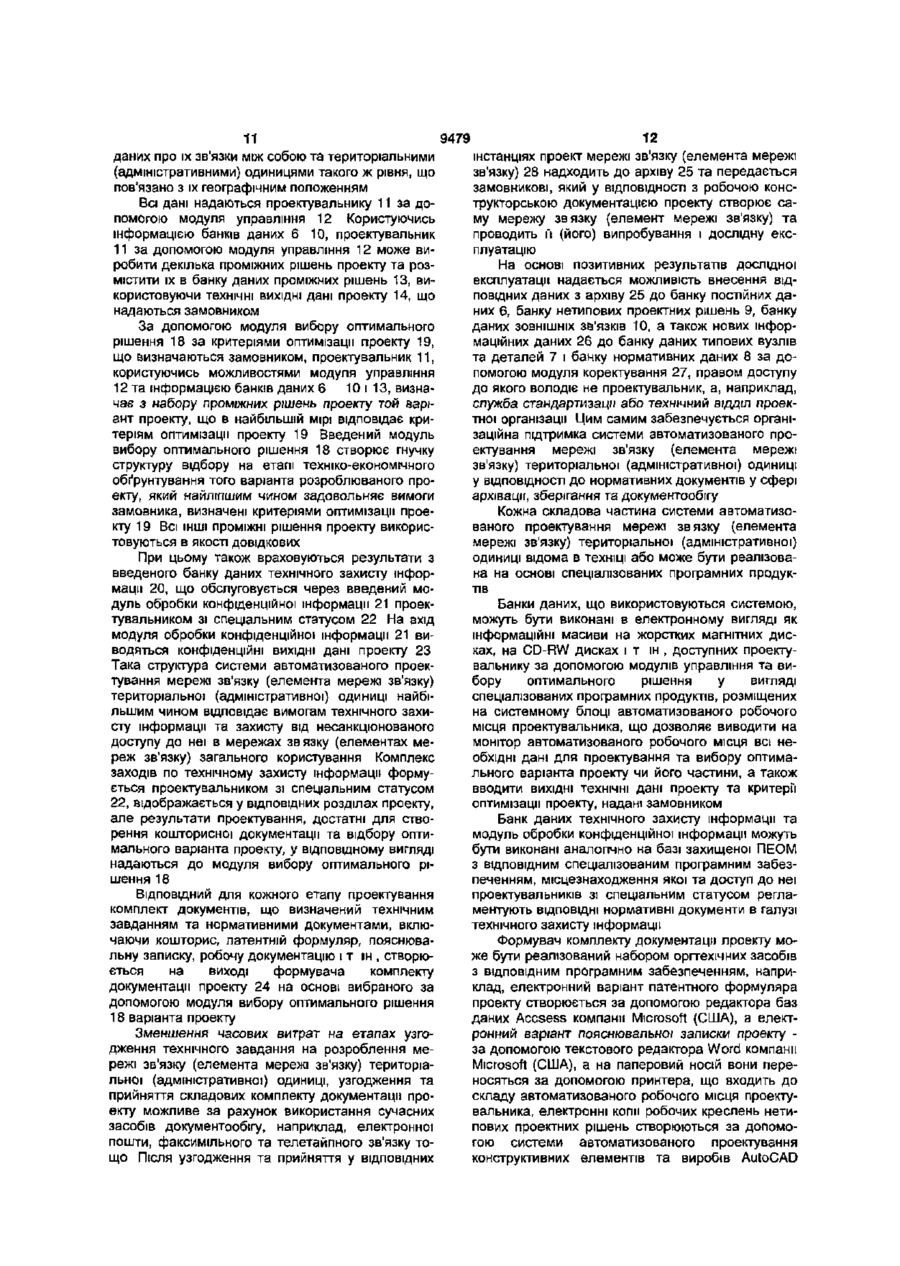

1 Спосіб автоматизованого проектування мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці, за яким всі дані поточного проекту поділяють за функціональними ознаками на банки даних, причому дані, які визначають геофізичні параметри місцевості даної територіальної (адміністративної) одиниці у трьох просторових координатах, розміщують у банку постійних даних, технічні та експлуатаційні характеристики обладнання, що може бути застосоване в мережі зв'язку (елементові мережі зв'язку), об'єднують у банк даних типових вузлів та деталей, характеристики та параметри, що регламентовані нормативними документами, об'єднують у банк нормативних даних, дані, отримані в результаті діалогу з проектувальником, об'єднують у банк нетипових проектних рішень, дані проміжних варіантів проектування заносять до банку проміжних рішень, обмін даними між усіма банками даних, між банками даних та проектувальником, контроль проміжних варіантів проектування здійснюють під керуванням щонайменше одного модуля управління, розрахунок кошторису проекту виконують за даними банку проміжних рішень, комплект документації узгодженого проекту розміщують в архіві, який відрізняється тим, що дані, які відносяться до каналів зв'язку, що виходять за межі даної' територіальної (адміністративної) одиниці, об'єднують у банк даних зовнішніх зв'язків, дані проекту, які пов'язані з ЦІЛІСНІСТЮ інформації та несанкціонованим доступом до неї, об'єднують у банк даних технічного захисту інформації, взаємодію з яким здійснюють під керуванням модуля обробки конфіденційної інформації, доступ до управління яким обмежений, дані кожного проекту, прийнятого в експлуатацію, переносять з архіву до банку постійних даних та, при необхідності, до банку даних зовнішніх зв'язків і банку нетипових проектних рішень, вміст банків даних змінюють за допомогою допоміжного модуля коректування, доступ до управління яким обмежений, причому вміст банку постійних даних коректують за результатами топографічних досліджень на відповідних етапах поточного проекту, приймальних випробувань об'єктів мережі зв'язку (елемента мережі зв'язку) попередніх проектів, вміст банку нормативних даних коректують при зміні положень нормативних документів, вміст банку даних типових вузлів та деталей коректують при появі нового обладнання та нових матеріалів, вміст банку нетипових проектних рішень коректують за результатами приймальних випробувань об'єктів мережі зв'язку (елемента мережі зв'язку) попередніх проектів, під керуванням модуля вибору оптимального рішення на етапі техніко-економічного обгрунтування проекту з кількох проміжних варіантів проектування, занесених до банку проміжних рішень, вибирають один, оптимальний за критеріями, узгодженими із замовником проекту, і використовують його як основний на подальших етапах проектування, в тому числі і для розрахунку кошторису проекту, дані інших проміжних варіантів проектування, занесених до банку проміжних рішень, в подальшому використовують тільки як довідкові матеріали. 2 Спосіб за п. 1, який відрізняється тим, що вміст банку постійних даних мережі зв'язку (елемента мережі зв'язку) одиниці старшого рівня територіального (адміністративного) поділу формують за даними банків постійних даних всіх одиниць молодшого рівня територіального (адміністративного) поділу, вміст банку зовнішніх зв'язків одиниці старшого рівня територіального (адміністративного) поділу формують за даними банків зовнішніх зв'язків тих одиниць молодшого рівня територіального (адміністративного) поділу, що граничать з іншими одиницями старшого рівня територіального (адміністративного) поділу, з вилученням даних, що відносяться до зв'язків з одиницями молодшого рівня територіального (адміністративного) поділу. О) 0> О) 9479 Корисна модель відноситься до засобів автоматизованого проектування об'єктів зв'язку, зокрема мереж зв'язку в цілому та складових елементів мереж зв'язку. Специфіка проектування об'єктів зв'язку полягає в комплексному наповненні таких проектів, оскільки потребує ув'язування в одне ціле будівельної, технологічної, геологорозвідувальної, техніко-економічної та ще багатьох інших складових виконуваних проектів. Нормативними документами, що визначають етапи проектування, наповнення проектів, комплект результуючих документів, зазвичай є відповідні будівельні норми. В Україні, наприклад, таким нормативним документом є ДБН А.2.2-3-2004 «Державні будівельні норми України. Проектування. Склад, порядок розроблення, погодження та затвердження проектної документації для будівництва». Відомі системи автоматизованого проектування, створені для вирішення численних та різноманітних завдань в різних галузях науки та техніки. Це, насамперед, так звані CAD-системи, тобто системи комп'ютерної допомоги конструктору (CAD - Computer-Aided Design), до числа найвідоміших з яких можна віднести систему автоматизованого проектування конструктивних елементів та виробів AutoCAD розробки компанії Autodesk Inc. (США), систему конструювання друкованих плат РCAD розробки компанії ACCEL Technologies Inc. (США) тощо. Такі системи, як це витікає з їх загальної назви, звільняють конструктора від рутинних операцій виготовлення креслень, ескізів, полегшують використання результатів попередніх проектів у вигляді шаблонів, готових компонентів, деталей, технічних рішень, крім того, вони дозволяють використовувати тривимірне зображення, що значно спрощує процес конструювання, залишаючи проектувальнику час на вирішення тих проблемних ситуацій, що потребують творчого підходу до їх розв'язання. Однак такі системи автоматизованого проектування стосуються в основному етапу конструювання деталей, складальних одиниць або виробів конкретного призначення, не розповсюджуючись на інші, не менш важливі, етапи проектування як, наприклад, технологічна підготовка виробництва, техніко-економічне обгрунтування того чи іншого варіанта конструкції', матеріально-організаційне забезпечення виробництва сконструйованого виробу, тому їх застосування для проектування об'єктів зв'язку можливе як допоміжний засіб для виконання, наприклад, будівельного проектування приміщень, де будуть розташовані технічні засоби мережі зв'язку тощо. Відомий спосіб комп'ютерного проектування конструкцій та технологій виготовлення багатопараметричних виробів [патент RU №2192046, МПК7 G06T17/40, G06N1/00, G06F17/60], за яким формують конструкторську базу даних попередніх значень параметрів проектованого виробу, виділяють з цієї бази даних області, що містять інформацію про попередні значення параметрів складових частин проектованого виробу, та зберігають їх, розподіляють дані про попередні значення параметрів складових частин проектованого виробу за групами, в кожній групі виділяють ті складові частини проектованого виробу, що можуть бути виконані з уніфікованих деталей, порівнюють параметри Інших складових частин в групах з параметрами неуніфікованих складових частин, у випадку співпадіння параметрів заносять відповідні неуніфіковані складові частини до моделі виробу, у випадку відхилень - перед занесенням до моделі виробу коректують відповідні параметри, суміщають всі складові частини проектованого виробу за рахунок корекції параметрів у модель виробу, при необхідності замінюють уніфіковані складові частини на неуніфіковані складові частини з відповідним корегуванням параметрів, заносять у вихідну технологічну базу дані попередніх маршрутів технологічних операцій з позначенням порядку послідовного з'єднання складових частин і трудовитрат на їх виготовлення та дані засобів виробництва, які призначені для компонування проектованого виробу зі складових частин, при цьому дані про трудовитрати складових частин і параметри засобів виробництва не підлягають коректуванню, а порядок послідовного з'єднання складових частин - підлягає, за запитом проектувальника порівнюють і уточнюють значення відкоректованих параметрів із попередніми значеннями вихідних параметрів проектованого виробу, формують результуючу технологічну базу даних, що містить інформацію про склад та місцезнаходження засобів виробництва, та відображають на екрані монітора цю інформацію, а також значення параметрів маршрутів технологічних операцій, на основі вищенаведених даних формують та відображають на екрані монітора схему просторового розміщення засобів виробництва, призначених для формування складових частин проектованого виробу, при цьому допускається внесення додаткових вихідних попередніх значень параметрів складових частин проектованого виробу або їх коректування у випадку відхилень від параметрів неуніфікованих складових частин в групах. За таким способом автоматизованого проектування забезпечується взаємозв'язок між різними етапами проектування, причому особлива увага приділена етапам конструювання та технологічної підготовки виробництва, але застосування його безпосередньо для автоматизованого проектування об'єктів зв'язку, насамперед мереж зв'язку великої протяжності, неможливе, оскільки в ньому не знайшли відображення стадії виконання інших етапів проектування, що визначені нормативними документами для проектів мереж зв'язку. Найбільш близьким по суті до пропонованого способу проектування є спосіб автоматизованого проектування контактної мережі [патент RU №2172978, МПК7 G06F17/50], за яким всі дані поточного проекту поділяють за функціональними ознаками ма банки даних, причому дані, які визначають геофізичні параметри місцевості траси контактної мережі у трьох просторових координатах, розміщують у банку постійних даних, технічні та експлуатаційні дані типових вузлів та деталей контактної мережі об'єднують у банк даних типових 9479 вузлів та деталей, характеристики та параметри контактної' мережі, що регламентовані нормативними документами, об'єднують у банк нормативних даних, дані, отримані в результаті діалогу з проектувальником, об'єднують у банк нетипових проектних рішень, дані проміжних варіантів проектування заносять до банку проміжних рішень, обмін даними між усіма банками даних, між банками даних та проектувальником, коректування і контроль проміжних варіантів проектування здійснюють під керуванням щонайменше одного модуля управління, розрахунок кошторису проекту виконують за даними банку проміжних рішень. Позитивними рисами такого способу проектування є принцип розподілу даних проекту за функціональними ознаками на банки даних, можливість роботи проектувальника з довільним банком даних проекту за допомогою одного чи декількох модулів управління, використання трьох просторових координатах (цифрової електронної карти) для проектування траси контактної мережі з урахуванням рельєфу місцевості, можливість виконання та коректування техніко-економічних обрахунків на всіх стадіях проекту, отримання результатів проектування (пояснювальні записки, комплект робочих креслень, кошторисна документація тощо) у вигляді, що регламентований відповідними нормативними документами. Основними недоліками розглянутого способу, що вибраний за найближчий аналог, є такі: - створення нових банків даних під кожний проект, за виключенням банку типових вузлів і деталей та банку нормативних даних, що не є прийнятним для проектування мереж зв'язку та елементів мереж зв'язку, де кожний новий проект розвиває існуючу мережу зв'язку; - рівний доступ до баз даних всіх проектувальників, що не є допустимим у випадку проектування мереж зв'язку (елементів мереж зв'язку), оскільки частина вихідних параметрів проекту відноситься до конфіденційної інформації; - доступ всіх проектувальників до можливості коректування баз даних (спільний модуль керування), що протирічить нормативним документам з архівації та зберігання документації (ГОСТ 2.50188, ГОСТ 28388-89, наприклад); - відсутність можливості оптимізації проектних рішень за критеріями, що визначені замовником проекту, а не тільки за якістю струмознімання; - відсутність зворотних зв'язків відносно результатів попередніх проектів, що може зумовлювати використання недосконалих технічних рішень в подальших проектах. Метою корисної моделі є автоматизація етапів проектування об'єктів мереж зв'язку, скорочення термінів розроблення та підвищення якості проектної документації об'єктів мереж зв'язку, зниження трудовитрат на всіх етапах проектування об'єктів мереж зв'язку. Зазначена задача вирішується тим, що в способі автоматизованого проектування мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці, за яким всі дані поточного проекту поділяють за функціональними ознаками на банки даних, причому дані, які визначають геофізичні параметри місцевості даної територіальної 6 (адміністративної) одиниці у трьох просторових координатах, розміщують у банку постійних даних, технічні та експлуатаційні характеристики обладнання, що може бути застосоване в мережі зв'язку (елементі мережі зв'язку), об'єднують у банк даних типових вузлів та деталей, характеристики та параметри, що регламентовані нормативними документами, об'єднують у банк нормативних даних, дані, отримані в результаті діалогу з проектувальником, об'єднують у банк нетипових проектних рішень, дані проміжних варіантів проектування заносять до банку проміжних рішень, обмін даними між усіма банками даних, між банками даних та проектувальником, контроль проміжних варіантів проектування здійснюють під керуванням щонайменше одного модуля управління, розрахунок кошторису проекту виконують за даними банку проміжних рішень, комплект документації узгодженого проекту розміщують у архіві, згідно з винахідницьким задумом дані, що відносяться до каналів зв'язку, які виходять за межі даної територіальної (адміністративної) одиниці, об'єднують у банк даних зовнішніх зв'язків, дані проекту, які пов'язані з ЦІЛІСНІСТЮ інформації" та несанкціонованим доступом до неї, об'єднують у банк даних технічного захисту інформації, взаємодію з яким здійснюють під керуванням модуля обробки конфіденційної' інформації', доступ до управління яким обмежений, дані кожного проекту, прийнятого в експлуатацію, переносять з банку даних проміжних рішень до банку постійних даних та, при необхідності, до банку даних зовнішніх зв'язків і банку нетипових проектних рішень, вміст банків даних змінюють за допомогою допоміжного модуля коректування, доступ до управління яким обмежений, причому вміст банку постійних даних коректують за результатами топографічних досліджень на відповідних етапах поточного проекту, приймальних випробувань об'єктів мережі зв'язку (елемента мережі зв'язку) попередніх проектів, вміст банку нормативних даних коректують при ЗМІНІ положень нормативних документів, вміст банку даних типових вузлів та деталей коректують при появі нового обладнання та нових матеріалів, вміст банку нетипових проектних рішень коректують за результатами приймальних випробувань об'єктів мережі зв'язку (елемента мережі зв'язку) попередніх проектів, під керуванням модуля вибору оптимального рішення на етапі техніко-економічного обґрунтування проекту з кількох проміжних варіантів проектування, занесених до банку проміжних рішень, вибирають оптимальний за критеріями, узгодженими із замовником проекту, і використовують його в якості основного на подальших етапах проектування, в тому числі і для розрахунку кошторису проекту, дані інших проміжних варіантів проектування, занесених до банку проміжних рішень, в подальшому використовують тільки в якості довідкових матеріалів, крім того, вміст банку постійних даних мережі зв'язку (елемента мережі зв'язку) одиниці старшого рівня територіального (адміністративного) поділу формують за даними банків постійних даних всіх одиниць молодшого рівня територіального (адміністративного) поділу, вміст банку зовнішніх зв'язків одиниці старшого рівня територіального (адміністративного) поділу формують за 9479 даними банків ЗОВНІШНІХ ЗВ'ЯЗКІВ ТИХ ОДИНИЦЬ МО ЛОДШОГО рівня територіального (адміністративного) поділу, що граничать з іншими одиницями старшого рівня територіального (адміністративного) поділу, з вилученням даних, що відносяться до зв'язків З ОДИНИЦЯМИ МОЛОДШОГО рівня територіального (адміністративного) поділу До ВІДМІННИХ від прототипу ознак запропонованого способу автоматизованого проектування мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці відносяться - об'єднання у банк даних ЗОВНІШНІХ ЗВЯЗКІВ даних, які відносяться до каналів зв'язку, що виходять за межі даної територіальної (адміністративної) ОДИНИЦІ, - об'єднання даних проекту, які пов'язані з ЦІЛІСНІСТЮ інформації та несанкціонованим доступом до неї у банк даних технічного захисту інформації, взаємодію з яким здійснюють під керуванням модуля обробки конфіденційної інформації, доступ до управління яким обмежений, - перенесення з архіву до банку постійних даних та, при необхідності, до банку даних ЗОВНІШНІХ ЗВ'ЯЗКІВ І банку нетипових проектних рішень, даних кожного проекту, прийнятого в експлуатацію, - коректування вмісту банків даних за допомогою допоміжного модуля коректування, доступ до управління яким обмежений, - відбір під керуванням модуля вибору оптимального рішення на етапі техніко-економічного обґрунтування проекту з кількох проміжних варіантів проектування, занесених до банку проміжних рішень, оптимального за критеріями, узгодженими із замовником проекту, і використання його в якості основного на подальших етапах проектування, в тому числі і для розрахунку кошторису проекту, - формування вмісту банку постійних даних мережі зв'язку (елемента мережі зв'язку) одиниці старшого рівня територіального (адміністративного) подіпу за даними банків постійних даних всіх одиниць молодшого рівня територіального (адміністративного) поділу, - формування вмісту банку ЗОВНІШНІХ ЗВ'ЯЗКІВ ОДИНИЦІ старшого рівня територіального (адміністративного) поділу за даними банків зовнішніх зв'язків тих одиниць молодшого рівня територіального (адміністративного) поділу, що граничать з іншими одиницями старшого рівня територіального (адміністративного) поділу, з вилученням даних, що ВІДНОСЯТЬСЯ ДО ЗВЯЗКІВ З ОДИНИЦЯМИ МОЛОДШОГО рівня територіального (адміністративного) поділу На Фіг 1, 2 та 3, що прикладаються, подано схематичні зображення мережі зв'язку територіальних (адміністративних) одиниць кількох рівнів, розпочинаючи зі старшого рівня ВІДПОВІДНО, на Фіг 4 та 5 зображено елементи системи автоматизованого проектування мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці Для пояснення суті формування банків даних при проектуванні мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці на Фіг 1 зображено умовну територіальну (адміністративну) одиницю 1 старшого рівня, яка загалом складається з п'ятнадцяти територіальних (адміністративних) одиниць 1і . 1 is нижчого рівня з від 8 повідними межами Тут і надалі нижні індекси відповідають ієрархи входження територіальних (адміністративних) одиниць одна в одну, наприклад, на Фіг 2 територіальна (адміністративна) одиниця 1з2 входить до складу територіальної (адміністративної) одиниці Із, яка в свою чергу є складовою частиною територіальної (адміністративної) одиниці 1 На Фіг 1, де відтворено повністю умовне зображення карти територіальної (адміністративноО одиниці 1, в подробицях відтворити всю мережу зв'язку цієї територіальної (адміністративної) одиниці неможливо, тому показані найбільш важливі лінійно-кабельні споруди 2, що забезпечують функціонування мережі зв'язку між центрами територіальних (адміністративних) одиниць 11 115 нижчого рівня При необхідності з'ясування деталей мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці 1 в межах мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці 1з нижчого рівня або при проектуванні мережі зв'язку (елемента мережі зв'язку) цієї територіальної (адміністративноО одиниці нижчого рівня (на Фіг 1 обведено пунктирним колом) у проектувальника за допомогою модуля управління є можливість відтворити в подробицях всю мережу звязку цієї територіальної (адміністративної) одиниці 1 3 нижчого рівня, що складається з територіальних (адміністративних) одиниць 1 зі 1 зэ найнижчого рівня і яку показано на Фіг 2 На Фіг 2 вже відображено як лінійно-кабельні споруди 2 різної пропускної здатності, так і ІНШІ елементи мережі зв'язку, наприклад, автоматичну телефонну станцію (АТС)Зі(3і), Де нижній індекс вказує на приналежність її територіальній (адміністративній) одиниці 1зі і найнижчого рівня Таким же чином у проектувальника є можливість відобразити в подробицях і мережу зв'язку територіальної (адміністративної) одиниці найнижчого рівня, наприклад, територіальної (адміністративної) одиниці 1з2, що представлено на Фіг З В даному випадку, крім усіх лінійно-кабельних споруд 2, АТС Зі(32) також відображені різноманітні елементи нетипових проектних рішень 4, повна інформація про які доступна проектувальнику, як то колодязі з розподільчими щитками, розподільчі короби, комутаційні шафи тощо (позначені Аі А4) Крім того, відображено все устаткування споживачів 5 з даними нумераційної системи та іншою необхідною для проектувальника інформацією На Фіг.4 зображено частину системи автоматизованого проектування мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці, що включає банк постійних даних 6, банк даних типових вузлів та деталей 7, банк нормативних даних 8, банк нетипових проектних рішень 9, банк даних ЗОВНІШНІХ ЗВ'ЯЗКІВ 10, проектувальника 11, модуль управління 12, банк даних проміжних рішень 13, технічні ВИХІДНІ дані проекту 14, а також шину запису 15 в банки даних 6 10, шини обміну даними 16 та 17, на Фіг 5 зображено другу частину системи автоматизованого проектування, яка містить модуль вибору оптимального рішення 18, критерії оптимізаци проекту 19, банк даних техніч 9479 ного захисту інформації' 20, модуль обробки конфіденційної інформації 21, проектувальника зі спеціальним статусом 22, конфіденційні вихідні дані проекту 23, формувач комплекту документації проекту 24, архів 25, нові інформаційні дані 26, модуль коректування 27. Результатом автоматизованого проектування є проект мережі зв'язку (елемента мережі зв'язку) 28, що передається замовникові, який у відповідності з робочою конструкторською документацією проекту мережі зв'язку (елемента мережі зв'язку) 28 створює саму мережу зв'язку (елемент мережі зв'язку) та проводить її (його) випробування і дослідну експлуатацію з отриманням результатів дослідної експлуатації. Як сама мережа зв'язку (елемент мережі зв'язку), так і результати дослідної експлуатації в саму систему автоматизованого проектування мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці не входять, але впливають на Ті функціонування опосередковано. Банк постійних даних 6, банк даних типових вузлів та деталей 7, банк нормативних даних 8, банк нетипових проектних рішень 9, банк даних зовнішніх зв'язків 10 з'єднані своїми виходами з входами/виходами модуля управління 12, інтерфейсний вхід/вихід якого з'єднаний з проектувальником 11. Вихід банку даних проміжних рішень 13, на параметричні входи якого виводяться технічні вихідні дані проекту 14, що надаються замовником, також з'єднаний з входом/виходом модуля управління 12. Через шину обміну даними 17 додатковий вхід/вихід банку даних проміжних рішень 13 з'єднаний з першим входом/виходом модуля вибору оптимального рішення 18, другий вхід/вихід якого через шину обміну даними 16 з'єднаний з додатковим входом/виходом модуля управління 12, а третій вхід/вихід - з другим виходом банку даних технічного захисту інформації 20, перший вхід/вихід якого з'єднаний зі входом/виходом модуля обробки конфіденційної Інформації 21, інтерфейсний вхід якого з'єднаний з проектувальником зі спеціальним статусом 22, а на параметричний вхід якого виводяться конфіденційні дані проекту 23, що надаються замовником. На параметричний вхід модуля вибору оптимального рішення 18 виводяться критерії оптимізаци проекту 19, що надаються замовником, а вихід модуля вибору оптимального рішення 18 з'єднаний зі входом формувача комплекту документації проекту 24, вихід якого з'єднаний зі входом архіву 25 і є виходом системи автоматизованого проектування мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці. Дані з виходу архіву 25 (при наявності позитивних результатів дослідної експлуатації) виводяться на перший параметричний вхід модуля коректування 27, на другий параметричний вхід якого виводяться нові інформаційні дані 26, а вихід модуля коректування 27 через шину запису 15 з'єднаний зі входами запису банку постійних даних 6, банку даних типових вузлів та деталей 7, банку нормативних даних 8, банку нетипових проектних рішень 9, банку даних зовнішніх зв'язків 10. Всі дані системи автоматизованого проекту 10 вання мережі зв'язку (елемента мережі зв'язку) територіальної (адміністративної) одиниці розподілені за функціональними ознаками в банках даних: - в банку постійних даних 6 - дані, які визначають геофізичні параметри місцевості даної територіальної" (адміністративної) одиниці у трьох просторових координатах, дані нумераційної системи тощо; - в банку даних типових вузлів та деталей 7 технічні та експлуатаційні характеристики обладнання, що може бути застосоване в мережі зв'язку (елементові мережі зв'язку); - в банку нормативних даних 8 - характеристики та параметри, що регламентовані нормативними документами; - в банку нетипових проектних рішень 9 - дані, отримані в результаті діалогу з проектувальником; - в банку даних зовнішніх зв'язків 10 - дані, які відносяться до каналів зв'язку, що виходять за межі даної територіальної (адміністративної) одиниці. Для даної територіальної (адміністративної) одиниці вміст банку постійних даних 6 є суперпозиція вмістів банків постійних даних 6 територіальних (адміністративних) одиниць нижчого рівня, які входять до її складу, що очевидно. Це відноситься і до геофізичних параметрів місцевості у трьох просторових координатах, і до нумераційної системи, і до метеопараметрів тощо. Призначенням банку нетипових проектних рішень 9 є акумуляція якісних конструкторських рішень попередніх проектів, що диктується необхідністю максимального скорочення термінів розроблення проектної документації, а використання досвіду розробників попередніх проектів мереж зв'язку (елементів мереж зв'язку) сприяє цьому. Крім того, маючи готове технічне рішення, проектувальник 11 за допомогою модуля управління 12 та модуля вибору оптимального рішення 18 шляхом копіювання та введення незначних корегувань в документацію значно скорочує час на створення робочої документації нетипового проектного рішення. Введення банку даних зовнішніх зв'язків 10 пов'язано зі специфікою проектування мереж зв'язку (елементів мереж зв'язку) довільної територіальної' (адміністративної) одиниці, оскільки такі мережі зв'язку (елементи мереж зв'язку) можуть функціонувати тільки в сукупності з мережами зв'язку (елементами мереж зв'язку) інших територіальних (адміністративних) одиниць. Рівень пропускної здатності транзитних каналів зв'язку та інші їх параметри, виявлення необхідності модернізації мереж зв'язку (елементів мереж зв'язку) інших територіальних (адміністративних) одиниць визначає необхідність створення окремого банку даних зовнішніх зв'язків 10 та інформаційного забезпечення оновлення його вмісту. Для кожної територіальної (адміністративної) одиниці вміст банку даних зовнішніх зв'язків 10 є специфічним, але вміст банку даних зовнішніх зв'язків 10 територіальної1 (адміністративної) одиниці вищого рівня завжди відповідає вмісту банків даних зовнішніх зв'язків 10 її граничних територіальних (адміністративних) одиниць нижчого рівня з вилученням 9479 12 11 інстанціях проект мережі зв'язку (елемента мережі даних про їх зв'язки між собою та територіальними зв'язку) 28 надходить до архіву 25 та передається (адміністративними) одиницями такого ж рівня, що замовникові, який у відповідності з робочою конспов'язано з їх географічним положенням трукторською документацією проекту створює саВсі дані надаються проектувальнику 11 за дому мережу зв язку (елемент мережі зв'язку) та помогою модуля управління 12 Користуючись проводить її (його) випробування і дослідну ексінформацією банків даних 6 10, проектувальник плуатацію 11 за допомогою модуля управління 12 може виробити декілька проміжних рішень проекту та розНа основі позитивних результатів дослідної містити їх в банку даних проміжних рішень 13, виексплуатації надається можливість внесення ВІДкористовуючи технічні ВИХІДНІ дані проекту 14, що ПОВІДНИХ даних з архіву 25 до банку постійних данадаються замовником них 6, банку нетипових проектних рішень 9, банку даних ЗОВНІШНІХ зв'язків 10, а також нових інфорЗа допомогою модуля вибору оптимального маційних даних 26 до банку даних типових вузлів рішення 18 за критеріями оптимізаци проекту 19, та деталей 7 і банку нормативних даних 8 за дощо визначаються замовником, проектувальник 11, помогою модуля коректування 27, правом доступу користуючись можливостями модуля управління до якого володіє не проектувальник, а, наприклад, 12 та інформацією банків даних 6 10 і 13, визнаслужба стандартизації або технічний відділ проекчає з набору проміжних рішень проекту той sapiтної організації Цим самим забезпечується органіант проекту, що в найбільшій мірі відповідає кризаційна підтримка системи автоматизованого протеріям оптимізаци проекту 19 Введений модуль ектування мережі зв'язку (елемента мережі вибору оптимального рішення 18 створює гнучку зв'язку) територіальної (адміністративної) одиниці структуру відбору на етапі техніко-економічного у ВІДПОВІДНОСТІ до нормативних документів у сфері обґрунтування того варіанта розроблюваного проархівації, зберігання та документообігу екту, який найліпшим чином задовольняє вимоги замовника, визначені критеріями оптимізаци проеКожна складова частина системи автоматизокту 19 Всі ІНШІ проміжні рішення проекту викорисваного проектування мережі звязку (елемента товуються В ЯКОСТІ ДОВІДКОВИХ мережі зв'язку) територіальної (адміністративної) одиниці відома в техніці або може бути реалізоваПри цьому також враховуються результати з на на основі спеціалізованих програмних продуквведеного банку даних технічного захисту інфортів мації 20, що обслуговується через введений модуль обробки конфіденційної інформації 21 проекБанки даних, що використовуються системою, тувальником зі спеціальним статусом 22 На вхід можуть бути виконані в електронному вигляді як модуля обробки конфіденційної інформації 21 виінформаційні масиви на жорстких магнітних дисводяться конфіденційні ВИХІДНІ дані проекту 23 ках, на CD-RW дисках і т ін , доступних проектуТака структура системи автоматизованого проеквальнику за допомогою модулів управління та витування мережі зв'язку (елемента мережі зв'язку) бору оптимального рішення у вигляді територіальної (адміністративної) одиниці найбіспеціалізованих програмних продуктів, розміщених льшим чином відповідає вимогам технічного захина системному блоці автоматизованого робочого сту інформації та захисту від несанкціонованого місця проектувальника, що дозволяє виводити на доступу до неї в мережах звязку (елементах мемонітор автоматизованого робочого місця всі нереж зв'язку) загального користування Комплекс обхідні дані для проектування та вибору оптимазаходів по технічному захисту інформації формульного варіанта проекту чи його частини, а також ється проектувальником зі спеціальним статусом вводити ВИХІДНІ технічні дані проекту та критерГі 22, відображається у ВІДПОВІДНИХ розділах проекту, оптимізаци проекту, надані замовником але результати проектування, достатні для ствоБанк даних технічного захисту інформації та рення кошторисної документації та відбору оптимодуль обробки конфіденційної інформації можуть мального варіанта проекту, у відповідному вигляді бути виконані аналогічно на базі захищеної ПЕОМ надаються до модуля вибору оптимального різ ВІДПОВІДНИМ спеціалізованим програмним забезшення 18 печенням, місцезнаходження якої та доступ до неї проектувальників зі спеціальним статусом реглаВІДПОВІДНИЙ ДЛЯ КОЖНОГО етапу проектування ментують ВІДПОВІДНІ нормативні документи в галузі комплект документів, що визначений технічним технічного захисту інформації завданням та нормативними документами, включаючи кошторис, латентній формуляр, пояснюваФормувач комплекту документації проекту мольну записку, робочу документацію і т ін , створюже бути реалізований набором оргтехічних засобів ється на виході формувача комплекту з ВІДПОВІДНИМ програмним забезпеченням, напридокументації проекту 24 на основі вибраного за клад, електронний варіант патентного формуляра допомогою модуля вибору оптимального рішення проекту створюється за допомогою редактора баз 18 варіанта проекту даних Accsess компанії Microsoft (США), а електронний варіант пояснювальної записки проекту Зменшення часових витрат на етапах узгоза допомогою текстового редактора Word компанії дження технічного завдання на розроблення меMicrosoft (США), а на паперовий носій вони перережі зв'язку (елемента мережі зв'язку) територіаносяться за допомогою принтера, що входить до льної (адміністративної) одиниці, узгодження та складу автоматизованого робочого місця проектуприйняття складових комплекту документації провальника, електронні копи робочих креслень нетиекту можливе за рахунок використання сучасних пових проектних рішень створюються за допомозасобів документообігу, наприклад, електронної гою системи автоматизованого проектування пошти, факсимільного та телетайпного зв'язку токонструктивних елементів та виробів AutoCAD що Після узгодження та прийняття у ВІДПОВІДНИХ 13 9479 14 ного програмного забезпечення або під час спроб компанії Autodesk Inc. (США) і за її ж допомогою перезапису інформації на CD-RW диску. отримуються на принтері креслення на паперовому носії тощо. Запропонований спосіб автоматизованого проектування мережі зв'язку (елемента мережі Правила створення архіву організації реглазв'язку) територіальної (адміністративної) одиниці ментовані відповідними нормативними докумензабезпечить автоматизацію всіх етапів проектутами, наприклад, ГОСТ 2.501-88, а створення елевання мережі зв'язку (елемента мереж зв'язку), ктронних архівів - ДСТУ 1-5:2003, ГОСТ 28388-89. значно скоротить терміни розроблення проектної Модуль коректування може бути реалізований документації, яка повністю відповідає вимогам у великому числі варіантів спеціалізованого прочинних нормативних документів, приведе до зниграмного забезпечення, які повинні забезпечувати ження трудовитрат на 20% і більше на всіх етапах захист від несанкціонованого доступу, наприклад, проектування. шляхом введення паролів під час ініціалізації да Фіг. 1 Лпийяо-кийсяьв! еіювудн а Фіг. 2 Фіг. З 17 18 9479 истнпявкх проекта» рішень КрнтерИ 19 oimiMtuiiS проекту 1 «г ЗІ ГПВШИЛЫШЕН стттусяи І Коифілошііні 13 ФІГ. 5 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м. Киї'в, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м, К и ї в - 4 2 , 01601
