Спосіб одержання композиційного діоксиду титану

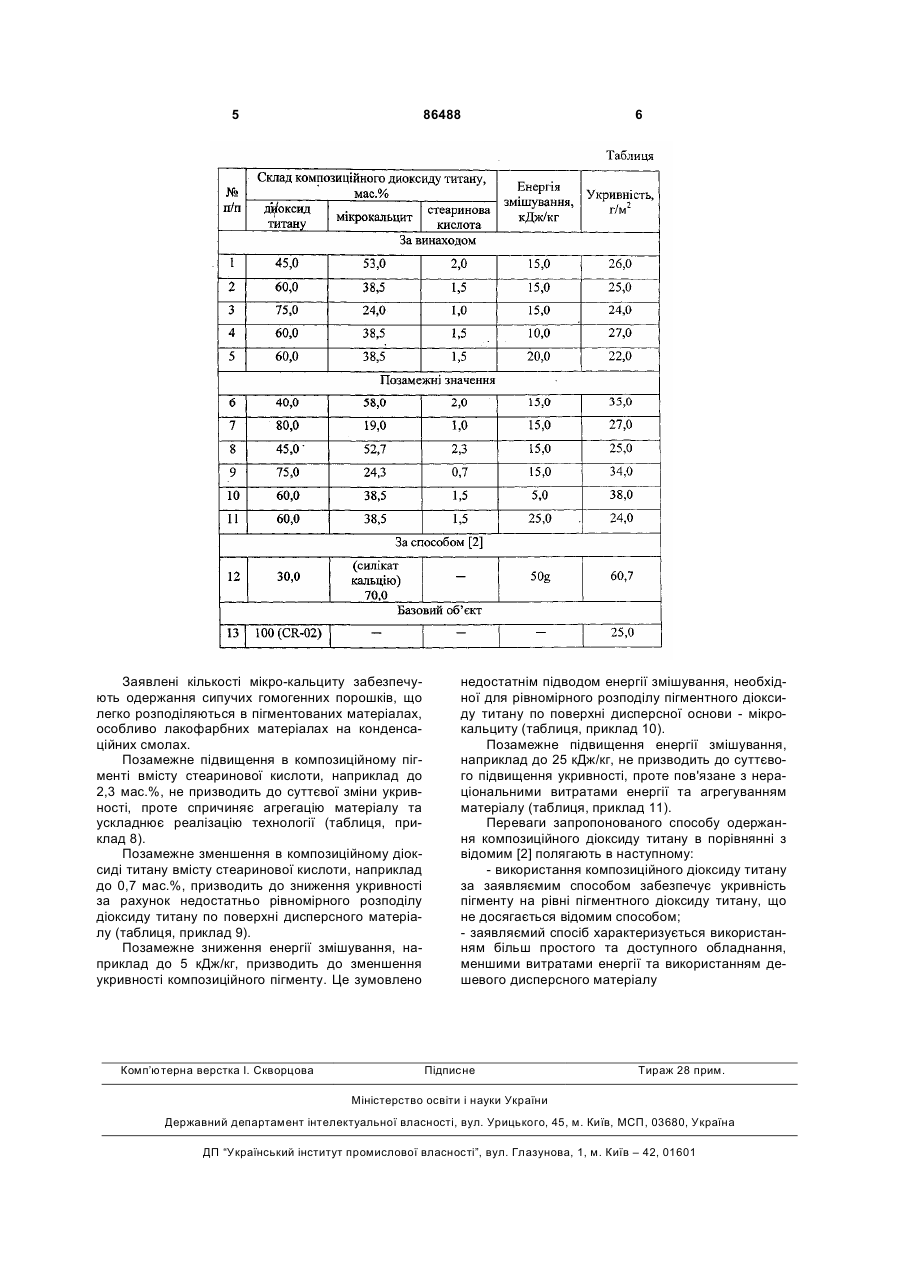

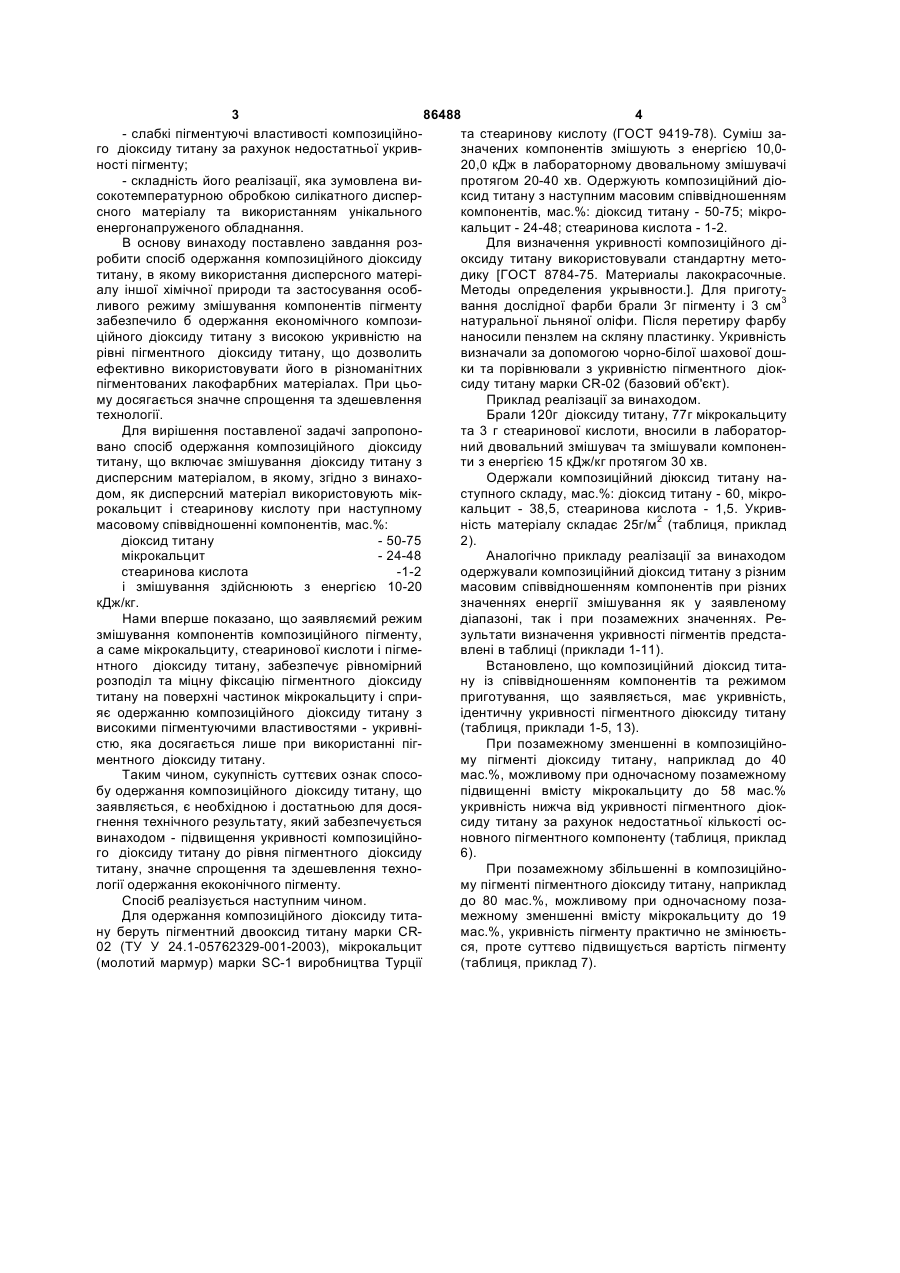

Спосіб одержання композиційного діоксиду титану, що включає змішування діоксиду титану з дисперсним матеріалом, який відрізняється тим, що як дисперсний матеріал використовують мікрокальцит і стеаринову кислоту при наступному масовому співвідношенні компонентів, мас. %: діоксид титану 45,0-75,0 мікрокальцит 24,0-53,0 стеаринова кислота 1,0-2,0, і змішування здійснюють з енергією 10,0-20,0 кДж/кг. (19) (21) a200707764 (22) 10.07.2007 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ШИЛО ВАЛЕРІЙ ВІТАЛІЙОВИЧ, UA, КУЛАГА ТЕТЯНА ЄВГЕНІЇВНА, UA, ТЕРЛІКОВСЬКИЙ ЄВГЕНІЙ ВАСИЛЬОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ФІРМА ЕКО-ТМ", UA (56) SU 1837610 A1, 27.06.1996 GB 872149 A, 05.07.1961 US 4781761 A, 01.11.1988 DE 10236366 A1, 19.02.2004 3 86488 4 - слабкі пігментуючі властивості композиційнота стеаринову кислоту (ГОСТ 9419-78). Суміш заго діоксиду титану за рахунок недостатньої укривзначених компонентів змішують з енергією 10,0ності пігменту; 20,0 кДж в лабораторному двовальному змішувачі - складність його реалізації, яка зумовлена випротягом 20-40 хв. Одержують композиційний діосокотемпературною обробкою силікатного дисперксид титану з наступним масовим співвідношенням сного матеріалу та використанням унікального компонентів, мас.%: діоксид титану - 50-75; мікроенергонапруженого обладнання. кальцит - 24-48; стеаринова кислота - 1-2. В основу винаходу поставлено завдання розДля визначення укривності композиційного діробити спосіб одержання композиційного діоксиду оксиду титану використовували стандартну метотитану, в якому використання дисперсного матерідику [ГОСТ 8784-75. Материалы лакокрасочные. алу іншої хімічної природи та застосування особМетоды определения укрывности.]. Для приготуливого режиму змішування компонентів пігменту вання дослідної фарби брали 3г пігменту і 3 см3 забезпечило б одержання економічного композинатуральної льняної оліфи. Після перетиру фарбу ційного діоксиду титану з високою укривністю на наносили пензлем на скляну пластинку. Укривність рівні пігментного діоксиду титану, що дозволить визначали за допомогою чорно-білої шахової дошефективно використовувати його в різноманітних ки та порівнювали з укривністю пігментного діокпігментованих лакофарбних матеріалах. При цьосиду титану марки CR-02 (базовий об'єкт). му досягається значне спрощення та здешевлення Приклад реалізації за винаходом. технології. Брали 120г діоксиду титану, 77г мікрокальциту Для вирішення поставленої задачі запропонота 3 г стеаринової кислоти, вносили в лабораторвано спосіб одержання композиційного діоксиду ний двовальний змішувач та змішували компонентитану, що включає змішування діоксиду титану з ти з енергією 15 кДж/кг протягом 30 хв. дисперсним матеріалом, в якому, згідно з винахоОдержали композиційний діюксид титану надом, як дисперсний матеріал використовують мікступного складу, мас.%: діоксид титану - 60, мікророкальцит і стеаринову кислоту при наступному кальцит - 38,5, стеаринова кислота - 1,5. Укривмасовому співвідношенні компонентів, мас.%: ність матеріалу складає 25г/м2 (таблиця, приклад діоксид титану - 50-75 2). мікрокальцит - 24-48 Аналогічно прикладу реалізації за винаходом стеаринова кислота -1-2 одержували композиційний діоксид титану з різним і змішування здійснюють з енергією 10-20 масовим співвідношенням компонентів при різних кДж/кг. значеннях енергії змішування як у заявленому Нами вперше показано, що заявляємий режим діапазоні, так і при позамежних значеннях. Резмішування компонентів композиційного пігменту, зультати визначення укривності пігментів предстаа саме мікрокальциту, стеаринової кислоти і пігмевлені в таблиці (приклади 1-11). нтного діоксиду титану, забезпечує рівномірний Встановлено, що композиційний діоксид титарозподіл та міцну фіксацію пігментного діоксиду ну із співвідношенням компонентів та режимом титану на поверхні частинок мікрокальциту і сприприготування, що заявляється, має укривність, яє одержанню композиційного діоксиду титану з ідентичну укривності пігментного діюксиду титану високими пігментуючими властивостями - укривні(таблиця, приклади 1-5, 13). стю, яка досягається лише при використанні пігПри позамежному зменшенні в композиційноментного діоксиду титану. му пігменті діоксиду титану, наприклад до 40 Таким чином, сукупність суттєвих ознак спосомас.%, можливому при одночасному позамежному бу одержання композиційного діоксиду титану, що підвищенні вмісту мікрокальциту до 58 мас.% заявляється, є необхідною і достатньою для досяукривність нижча від укривності пігментного діокгнення технічного результату, який забезпечується сиду титану за рахунок недостатньої кількості освинаходом - підвищення укривності композиційноновного пігментного компоненту (таблиця, приклад го діоксиду титану до рівня пігментного діоксиду 6). титану, значне спрощення та здешевлення техноПри позамежному збільшенні в композиційнології одержання екоконічного пігменту. му пігменті пігментного діоксиду титану, наприклад Спосіб реалізується наступним чином. до 80 мас.%, можливому при одночасному позаДля одержання композиційного діоксиду титамежному зменшенні вмісту мікрокальциту до 19 ну беруть пігментний двооксид титану марки CRмас.%, укривність пігменту практично не змінюєть02 (ТУ У 24.1-05762329-001-2003), мікрокальцит ся, проте суттєво підвищується вартість пігменту (молотий мармур) марки SC-1 виробництва Турції (таблиця, приклад 7). 5 86488 Заявлені кількості мікро-кальциту забезпечують одержання сипучих гомогенних порошків, що легко розподіляються в пігментованих матеріалах, особливо лакофарбних матеріалах на конденсаційних смолах. Позамежне підвищення в композиційному пігменті вмісту стеаринової кислоти, наприклад до 2,3 мас.%, не призводить до суттєвої зміни укривності, проте спричиняє агрегацію матеріалу та ускладнює реалізацію технології (таблиця, приклад 8). Позамежне зменшення в композиційному діоксиді титану вмісту стеаринової кислоти, наприклад до 0,7 мас.%, призводить до зниження укривності за рахунок недостатньо рівномірного розподілу діоксиду титану по поверхні дисперсного матеріалу (таблиця, приклад 9). Позамежне зниження енергії змішування, наприклад до 5 кДж/кг, призводить до зменшення укривності композиційного пігменту. Це зумовлено Комп’ютерна верстка І. Скворцова 6 недостатнім підводом енергії змішування, необхідної для рівномірного розподілу пігментного діоксиду титану по поверхні дисперсної основи - мікрокальциту (таблиця, приклад 10). Позамежне підвищення енергії змішування, наприклад до 25 кДж/кг, не призводить до суттєвого підвищення укривності, проте пов'язане з нераціональними витратами енергії та агрегуванням матеріалу (таблиця, приклад 11). Переваги запропонованого способу одержання композиційного діоксиду титану в порівнянні з відомим [2] полягають в наступному: - використання композиційного діоксиду титану за заявляємим способом забезпечує укривність пігменту на рівні пігментного діоксиду титану, що не досягається відомим способом; - заявляємий спосіб характеризується використанням більш простого та доступного обладнання, меншими витратами енергії та використанням дешевого дисперсного матеріалу Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
