Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення

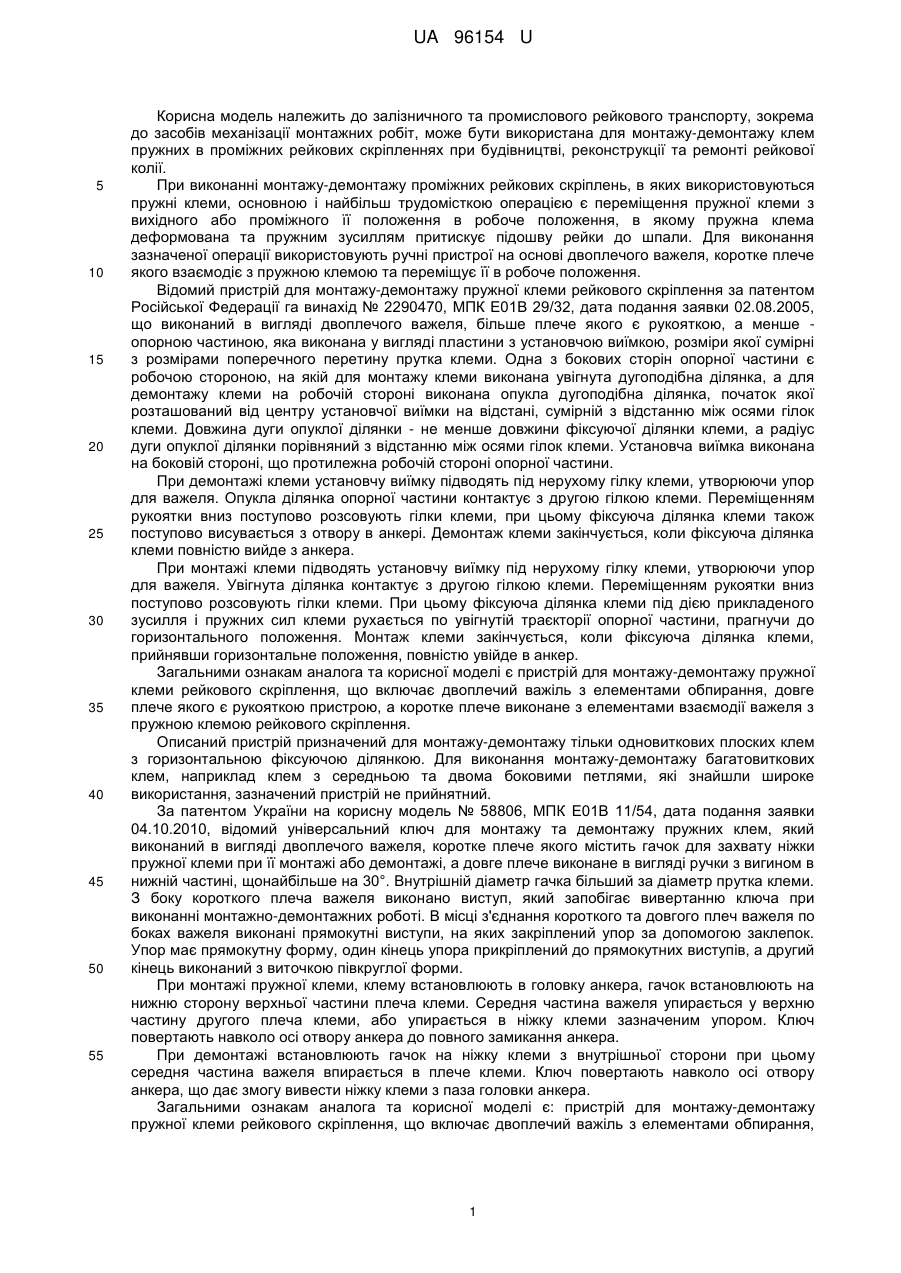

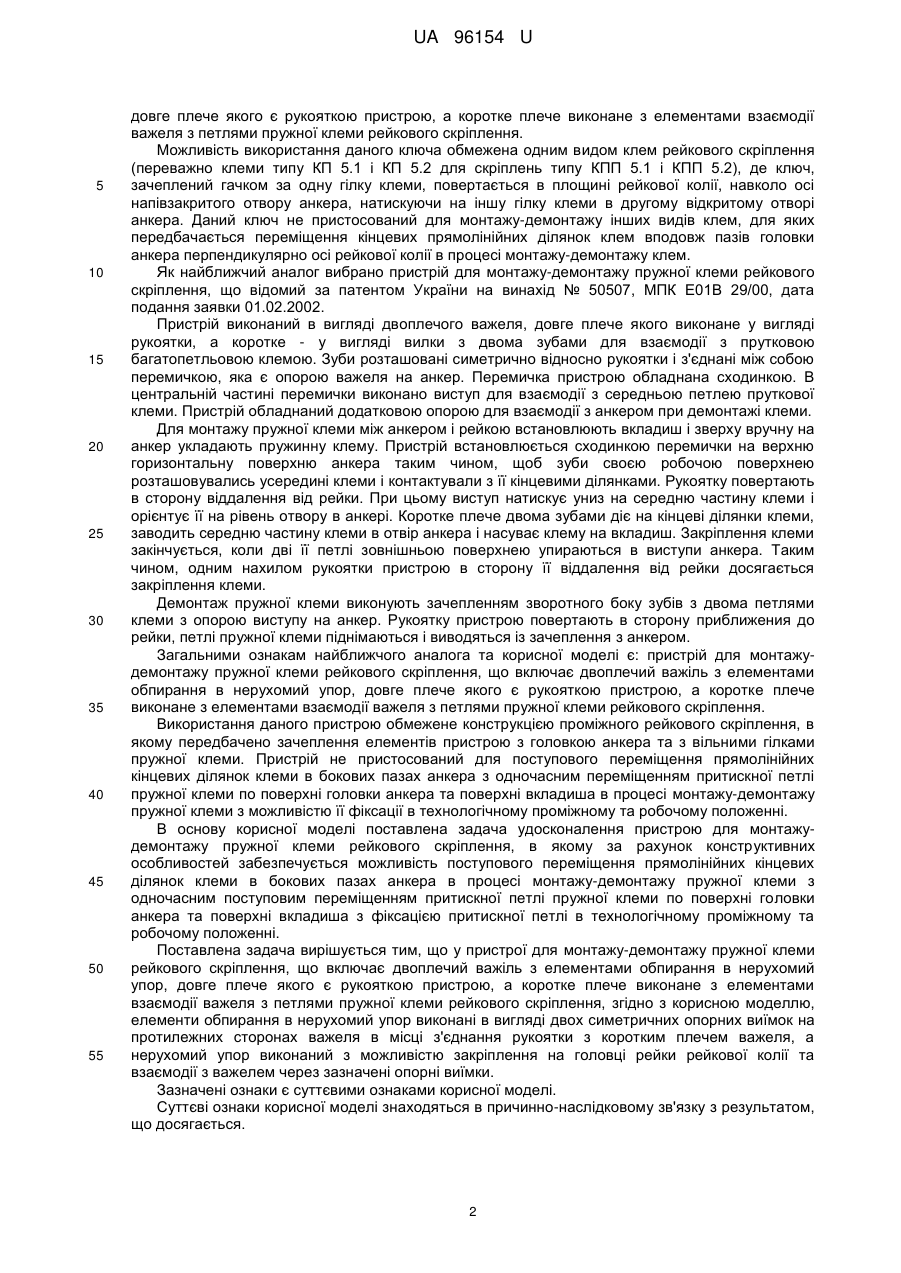

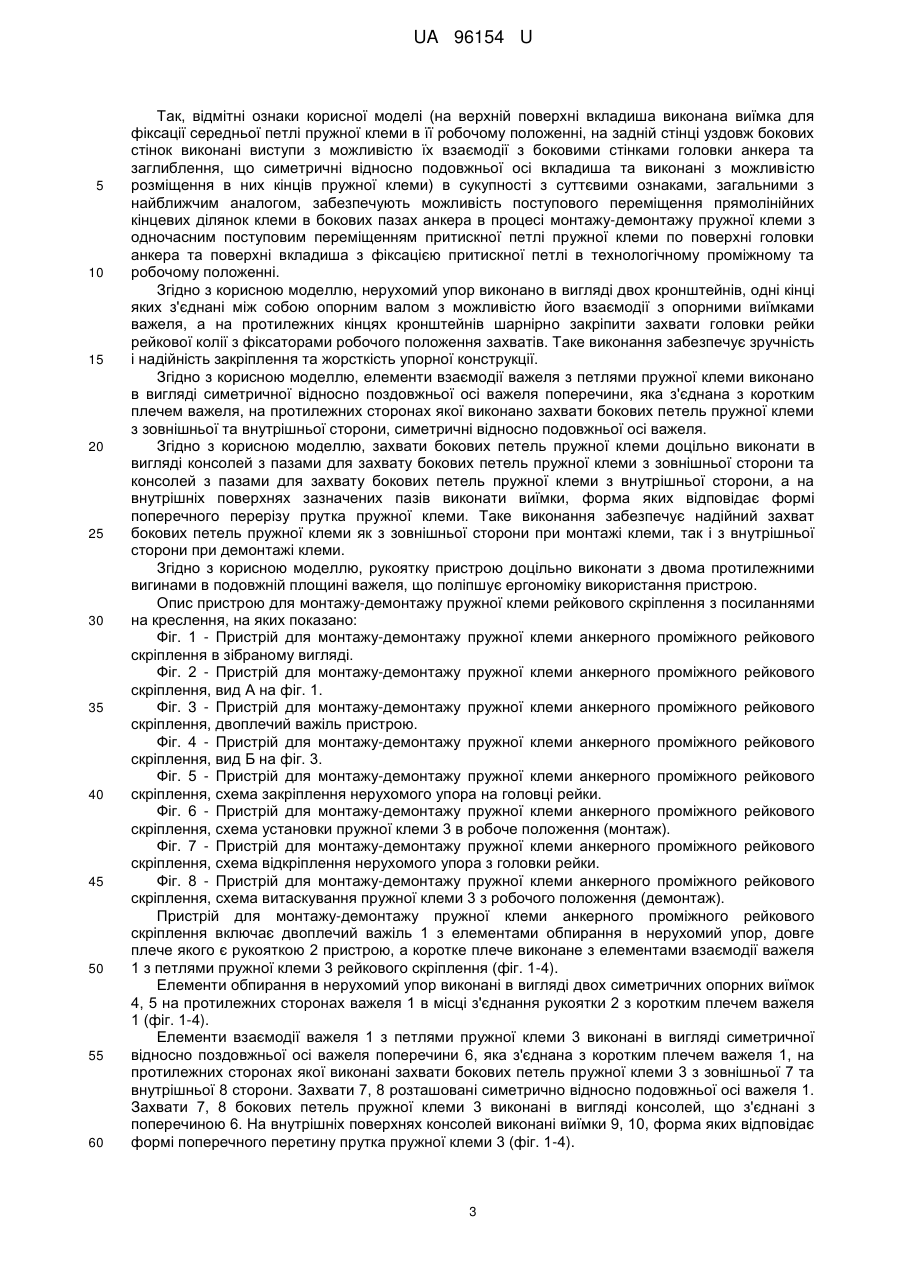

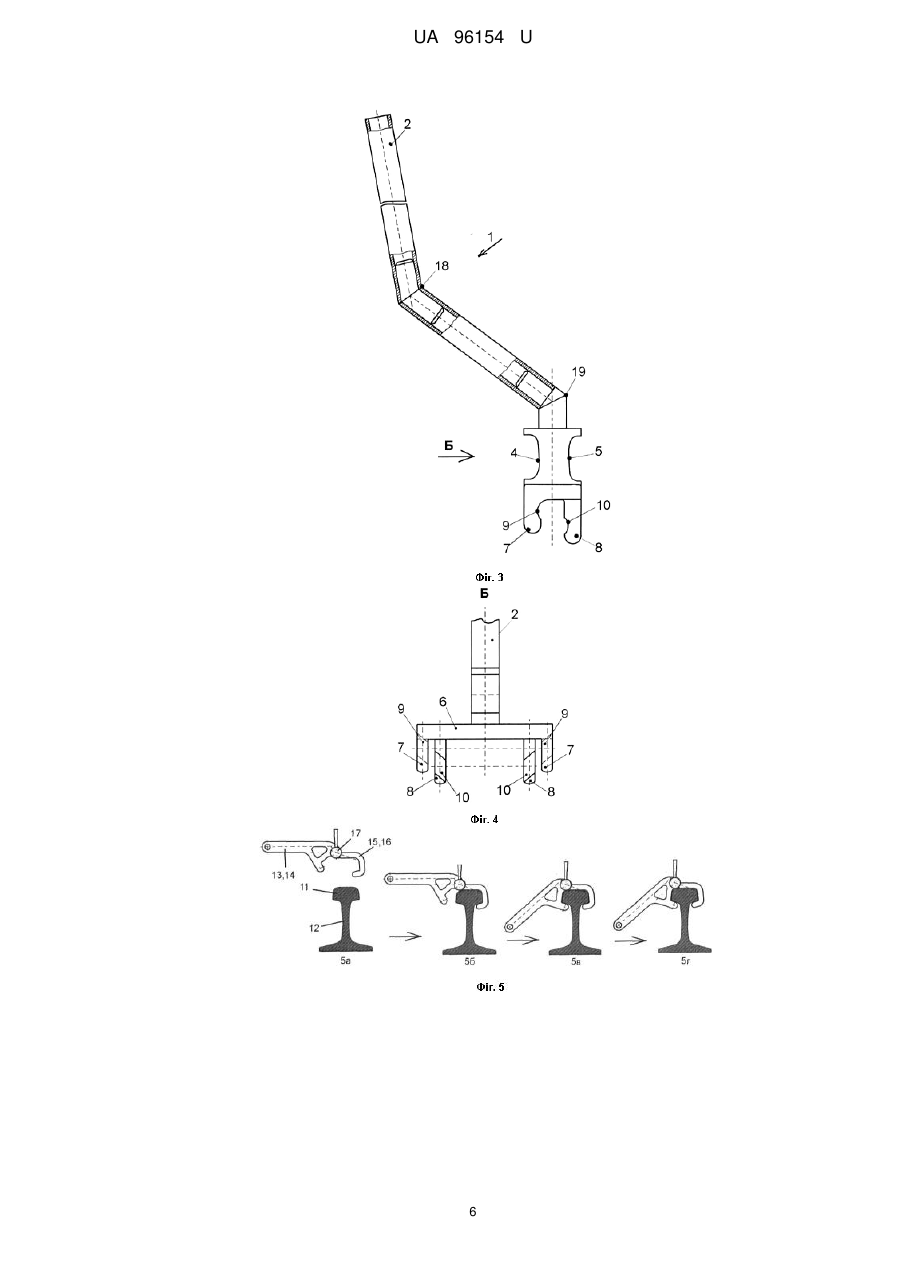

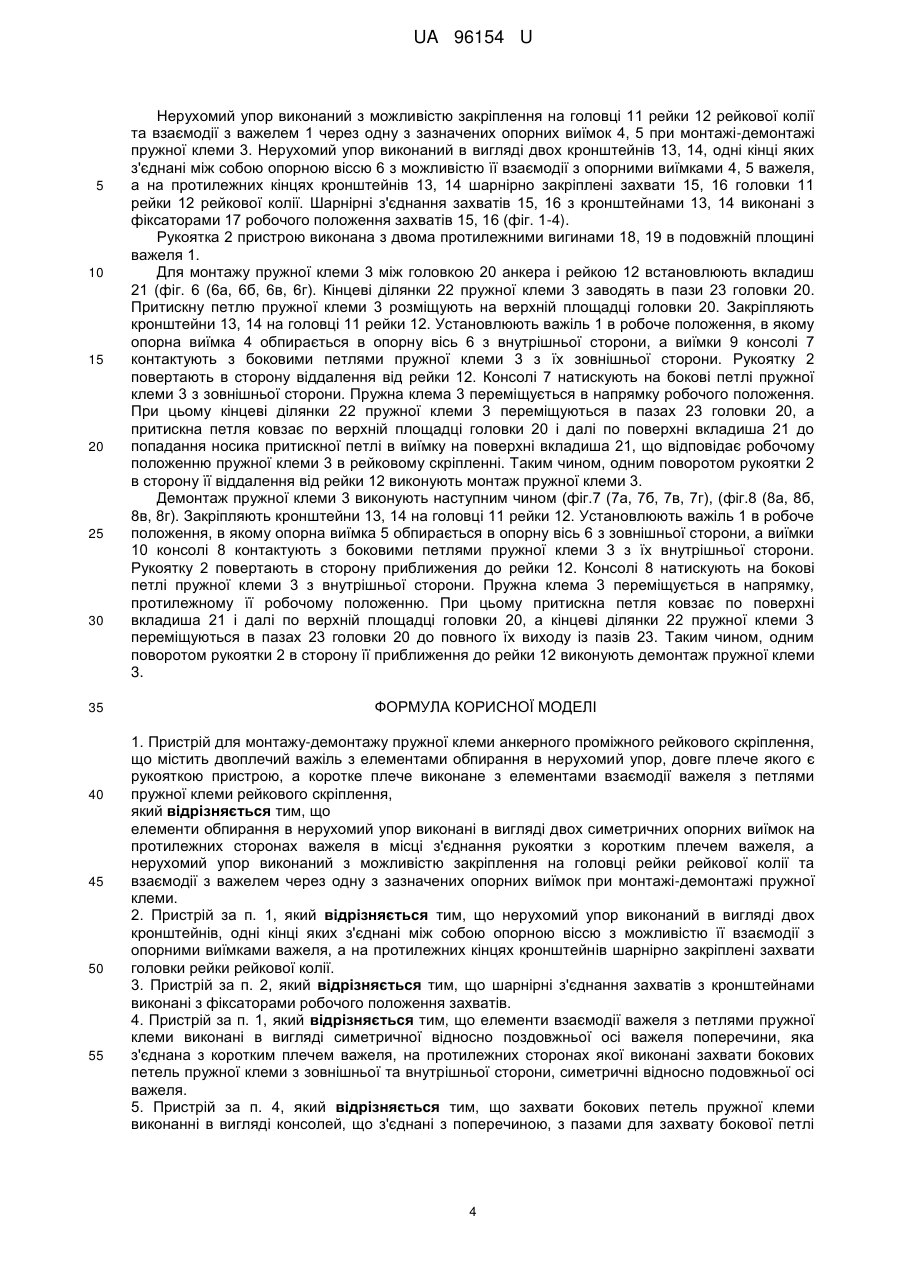

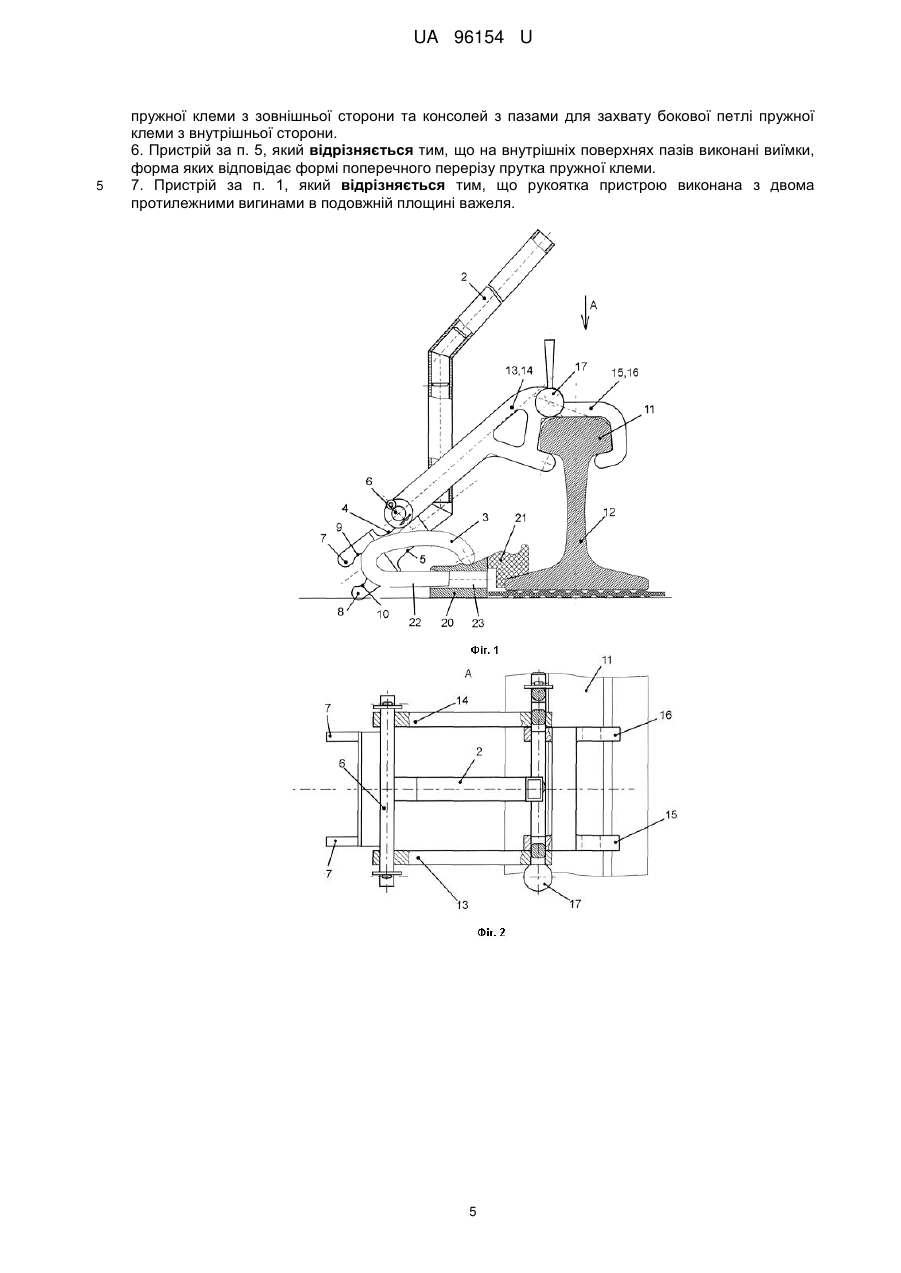

Реферат: Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення містить двоплечий важіль з елементами обпирання в нерухомий упор. Елементи обпирання в нерухомий упор виконані в вигляді двох симетричних опорних виїмок на протилежних сторонах важеля в місці з'єднання рукоятки з коротким плечем важеля. Нерухомий упор виконаний з можливістю закріплення на головці рейки рейкової колії та взаємодії з важелем через одну з зазначених опорних виїмок при монтажі-демонтажі пружної клеми. UA 96154 U (12) UA 96154 U UA 96154 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до залізничного та промислового рейкового транспорту, зокрема до засобів механізації монтажних робіт, може бути використана для монтажу-демонтажу клем пружних в проміжних рейкових скріпленнях при будівництві, реконструкції та ремонті рейкової колії. При виконанні монтажу-демонтажу проміжних рейкових скріплень, в яких використовуються пружні клеми, основною і найбільш трудомісткою операцією є переміщення пружної клеми з вихідного або проміжного її положення в робоче положення, в якому пружна клема деформована та пружним зусиллям притискує підошву рейки до шпали. Для виконання зазначеної операції використовують ручні пристрої на основі двоплечого важеля, коротке плече якого взаємодіє з пружною клемою та переміщує її в робоче положення. Відомий пристрій для монтажу-демонтажу пружної клеми рейкового скріплення за патентом Російської Федерації га винахід № 2290470, МПК Е01В 29/32, дата подання заявки 02.08.2005, що виконаний в вигляді двоплечого важеля, більше плече якого є рукояткою, а менше опорною частиною, яка виконана у вигляді пластини з установчою виїмкою, розміри якої сумірні з розмірами поперечного перетину прутка клеми. Одна з бокових сторін опорної частини є робочою стороною, на якій для монтажу клеми виконана увігнута дугоподібна ділянка, а для демонтажу клеми на робочій стороні виконана опукла дугоподібна ділянка, початок якої розташований від центру установчої виїмки на відстані, сумірній з відстанню між осями гілок клеми. Довжина дуги опуклої ділянки - не менше довжини фіксуючої ділянки клеми, а радіус дуги опуклої ділянки порівняний з відстанню між осями гілок клеми. Установча виїмка виконана на боковій стороні, що протилежна робочій стороні опорної частини. При демонтажі клеми установчу виїмку підводять під нерухому гілку клеми, утворюючи упор для важеля. Опукла ділянка опорної частини контактує з другою гілкою клеми. Переміщенням рукоятки вниз поступово розсовують гілки клеми, при цьому фіксуюча ділянка клеми також поступово висувається з отвору в анкері. Демонтаж клеми закінчується, коли фіксуюча ділянка клеми повністю вийде з анкера. При монтажі клеми підводять установчу виїмку під нерухому гілку клеми, утворюючи упор для важеля. Увігнута ділянка контактує з другою гілкою клеми. Переміщенням рукоятки вниз поступово розсовують гілки клеми. При цьому фіксуюча ділянка клеми під дією прикладеного зусилля і пружних сил клеми рухається по увігнутій траєкторії опорної частини, прагнучи до горизонтального положення. Монтаж клеми закінчується, коли фіксуюча ділянка клеми, прийнявши горизонтальне положення, повністю увійде в анкер. Загальними ознакам аналога та корисної моделі є пристрій для монтажу-демонтажу пружної клеми рейкового скріплення, що включає двоплечий важіль з елементами обпирання, довге плече якого є рукояткою пристрою, а коротке плече виконане з елементами взаємодії важеля з пружною клемою рейкового скріплення. Описаний пристрій призначений для монтажу-демонтажу тільки одновиткових плоских клем з горизонтальною фіксуючою ділянкою. Для виконання монтажу-демонтажу багатовиткових клем, наприклад клем з середньою та двома боковими петлями, які знайшли широке використання, зазначений пристрій не прийнятний. За патентом України на корисну модель № 58806, МПК Е01В 11/54, дата подання заявки 04.10.2010, відомий універсальний ключ для монтажу та демонтажу пружних клем, який виконаний в вигляді двоплечого важеля, коротке плече якого містить гачок для захвату ніжки пружної клеми при її монтажі або демонтажі, а довге плече виконане в вигляді ручки з вигином в нижній частині, щонайбільше на 30°. Внутрішній діаметр гачка більший за діаметр прутка клеми. З боку короткого плеча важеля виконано виступ, який запобігає вивертанню ключа при виконанні монтажно-демонтажних роботі. В місці з'єднання короткого та довгого плеч важеля по боках важеля виконані прямокутні виступи, на яких закріплений упор за допомогою заклепок. Упор має прямокутну форму, один кінець упора прикріплений до прямокутних виступів, а другий кінець виконаний з виточкою півкруглої форми. При монтажі пружної клеми, клему встановлюють в головку анкера, гачок встановлюють на нижню сторону верхньої частини плеча клеми. Середня частина важеля упирається у верхню частину другого плеча клеми, або упирається в ніжку клеми зазначеним упором. Ключ повертають навколо осі отвору анкера до повного замикання анкера. При демонтажі встановлюють гачок на ніжку клеми з внутрішньої сторони при цьому середня частина важеля впирається в плече клеми. Ключ повертають навколо осі отвору анкера, що дає змогу вивести ніжку клеми з паза головки анкера. Загальними ознакам аналога та корисної моделі є: пристрій для монтажу-демонтажу пружної клеми рейкового скріплення, що включає двоплечий важіль з елементами обпирання, 1 UA 96154 U 5 10 15 20 25 30 35 40 45 50 55 довге плече якого є рукояткою пристрою, а коротке плече виконане з елементами взаємодії важеля з петлями пружної клеми рейкового скріплення. Можливість використання даного ключа обмежена одним видом клем рейкового скріплення (переважно клеми типу КП 5.1 і КП 5.2 для скріплень типу КПП 5.1 і КПП 5.2), де ключ, зачеплений гачком за одну гілку клеми, повертається в площині рейкової колії, навколо осі напівзакритого отвору анкера, натискуючи на іншу гілку клеми в другому відкритому отворі анкера. Даний ключ не пристосований для монтажу-демонтажу інших видів клем, для яких передбачається переміщення кінцевих прямолінійних ділянок клем вподовж пазів головки анкера перпендикулярно осі рейкової колії в процесі монтажу-демонтажу клем. Як найближчий аналог вибрано пристрій для монтажу-демонтажу пружної клеми рейкового скріплення, що відомий за патентом України на винахід № 50507, МПК Е01В 29/00, дата подання заявки 01.02.2002. Пристрій виконаний в вигляді двоплечого важеля, довге плече якого виконане у вигляді рукоятки, а коротке - у вигляді вилки з двома зубами для взаємодії з прутковою багатопетльовою клемою. Зуби розташовані симетрично відносно рукоятки і з'єднані між собою перемичкою, яка є опорою важеля на анкер. Перемичка пристрою обладнана сходинкою. В центральній частині перемички виконано виступ для взаємодії з середньою петлею пруткової клеми. Пристрій обладнаний додатковою опорою для взаємодії з анкером при демонтажі клеми. Для монтажу пружної клеми між анкером і рейкою встановлюють вкладиш і зверху вручну на анкер укладають пружинну клему. Пристрій встановлюється сходинкою перемички на верхню горизонтальну поверхню анкера таким чином, щоб зуби своєю робочою поверхнею розташовувались усередині клеми і контактували з її кінцевими ділянками. Рукоятку повертають в сторону віддалення від рейки. При цьому виступ натискує униз на середню частину клеми і орієнтує її на рівень отвору в анкері. Коротке плече двома зубами діє на кінцеві ділянки клеми, заводить середню частину клеми в отвір анкера і насуває клему на вкладиш. Закріплення клеми закінчується, коли дві її петлі зовнішньою поверхнею упираються в виступи анкера. Таким чином, одним нахилом рукоятки пристрою в сторону її віддалення від рейки досягається закріплення клеми. Демонтаж пружної клеми виконують зачепленням зворотного боку зубів з двома петлями клеми з опорою виступу на анкер. Рукоятку пристрою повертають в сторону приближения до рейки, петлі пружної клеми піднімаються і виводяться із зачеплення з анкером. Загальними ознакам найближчого аналога та корисної моделі є: пристрій для монтажудемонтажу пружної клеми рейкового скріплення, що включає двоплечий важіль з елементами обпирання в нерухомий упор, довге плече якого є рукояткою пристрою, а коротке плече виконане з елементами взаємодії важеля з петлями пружної клеми рейкового скріплення. Використання даного пристрою обмежене конструкцією проміжного рейкового скріплення, в якому передбачено зачеплення елементів пристрою з головкою анкера та з вільними гілками пружної клеми. Пристрій не пристосований для поступового переміщення прямолінійних кінцевих ділянок клеми в бокових пазах анкера з одночасним переміщенням притискної петлі пружної клеми по поверхні головки анкера та поверхні вкладиша в процесі монтажу-демонтажу пружної клеми з можливістю її фіксації в технологічному проміжному та робочому положенні. В основу корисної моделі поставлена задача удосконалення пристрою для монтажудемонтажу пружної клеми рейкового скріплення, в якому за рахунок конструктивних особливостей забезпечується можливість поступового переміщення прямолінійних кінцевих ділянок клеми в бокових пазах анкера в процесі монтажу-демонтажу пружної клеми з одночасним поступовим переміщенням притискної петлі пружної клеми по поверхні головки анкера та поверхні вкладиша з фіксацією притискної петлі в технологічному проміжному та робочому положенні. Поставлена задача вирішується тим, що у пристрої для монтажу-демонтажу пружної клеми рейкового скріплення, що включає двоплечий важіль з елементами обпирання в нерухомий упор, довге плече якого є рукояткою пристрою, а коротке плече виконане з елементами взаємодії важеля з петлями пружної клеми рейкового скріплення, згідно з корисною моделлю, елементи обпирання в нерухомий упор виконані в вигляді двох симетричних опорних виїмок на протилежних сторонах важеля в місці з'єднання рукоятки з коротким плечем важеля, а нерухомий упор виконаний з можливістю закріплення на головці рейки рейкової колії та взаємодії з важелем через зазначені опорні виїмки. Зазначені ознаки є суттєвими ознаками корисної моделі. Суттєві ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з результатом, що досягається. 2 UA 96154 U 5 10 15 20 25 30 35 40 45 50 55 60 Так, відмітні ознаки корисної моделі (на верхній поверхні вкладиша виконана виїмка для фіксації середньої петлі пружної клеми в її робочому положенні, на задній стінці уздовж бокових стінок виконані виступи з можливістю їх взаємодії з боковими стінками головки анкера та заглиблення, що симетричні відносно подовжньої осі вкладиша та виконані з можливістю розміщення в них кінців пружної клеми) в сукупності з суттєвими ознаками, загальними з найближчим аналогом, забезпечують можливість поступового переміщення прямолінійних кінцевих ділянок клеми в бокових пазах анкера в процесі монтажу-демонтажу пружної клеми з одночасним поступовим переміщенням притискної петлі пружної клеми по поверхні головки анкера та поверхні вкладиша з фіксацією притискної петлі в технологічному проміжному та робочому положенні. Згідно з корисною моделлю, нерухомий упор виконано в вигляді двох кронштейнів, одні кінці яких з'єднані між собою опорним валом з можливістю його взаємодії з опорними виїмками важеля, а на протилежних кінцях кронштейнів шарнірно закріпити захвати головки рейки рейкової колії з фіксаторами робочого положення захватів. Таке виконання забезпечує зручність і надійність закріплення та жорсткість упорної конструкції. Згідно з корисною моделлю, елементи взаємодії важеля з петлями пружної клеми виконано в вигляді симетричної відносно поздовжньої осі важеля поперечини, яка з'єднана з коротким плечем важеля, на протилежних сторонах якої виконано захвати бокових петель пружної клеми з зовнішньої та внутрішньої сторони, симетричні відносно подовжньої осі важеля. Згідно з корисною моделлю, захвати бокових петель пружної клеми доцільно виконати в вигляді консолей з пазами для захвату бокових петель пружної клеми з зовнішньої сторони та консолей з пазами для захвату бокових петель пружної клеми з внутрішньої сторони, а на внутрішніх поверхнях зазначених пазів виконати виїмки, форма яких відповідає формі поперечного перерізу прутка пружної клеми. Таке виконання забезпечує надійний захват бокових петель пружної клеми як з зовнішньої сторони при монтажі клеми, так і з внутрішньої сторони при демонтажі клеми. Згідно з корисною моделлю, рукоятку пристрою доцільно виконати з двома протилежними вигинами в подовжній площині важеля, що поліпшує ергономіку використання пристрою. Опис пристрою для монтажу-демонтажу пружної клеми рейкового скріплення з посиланнями на креслення, на яких показано: Фіг. 1 - Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення в зібраному вигляді. Фіг. 2 - Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення, вид А на фіг. 1. Фіг. 3 - Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення, двоплечий важіль пристрою. Фіг. 4 - Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення, вид Б на фіг. 3. Фіг. 5 - Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення, схема закріплення нерухомого упора на головці рейки. Фіг. 6 - Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення, схема установки пружної клеми 3 в робоче положення (монтаж). Фіг. 7 - Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення, схема відкріплення нерухомого упора з головки рейки. Фіг. 8 - Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення, схема витаскування пружної клеми 3 з робочого положення (демонтаж). Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення включає двоплечий важіль 1 з елементами обпирання в нерухомий упор, довге плече якого є рукояткою 2 пристрою, а коротке плече виконане з елементами взаємодії важеля 1 з петлями пружної клеми 3 рейкового скріплення (фіг. 1-4). Елементи обпирання в нерухомий упор виконані в вигляді двох симетричних опорних виїмок 4, 5 на протилежних сторонах важеля 1 в місці з'єднання рукоятки 2 з коротким плечем важеля 1 (фіг. 1-4). Елементи взаємодії важеля 1 з петлями пружної клеми 3 виконані в вигляді симетричної відносно поздовжньої осі важеля поперечини 6, яка з'єднана з коротким плечем важеля 1, на протилежних сторонах якої виконані захвати бокових петель пружної клеми 3 з зовнішньої 7 та внутрішньої 8 сторони. Захвати 7, 8 розташовані симетрично відносно подовжньої осі важеля 1. Захвати 7, 8 бокових петель пружної клеми 3 виконані в вигляді консолей, що з'єднані з поперечиною 6. На внутрішніх поверхнях консолей виконані виїмки 9, 10, форма яких відповідає формі поперечного перетину прутка пружної клеми 3 (фіг. 1-4). 3 UA 96154 U 5 10 15 20 25 30 35 40 45 50 55 Нерухомий упор виконаний з можливістю закріплення на головці 11 рейки 12 рейкової колії та взаємодії з важелем 1 через одну з зазначених опорних виїмок 4, 5 при монтажі-демонтажі пружної клеми 3. Нерухомий упор виконаний в вигляді двох кронштейнів 13, 14, одні кінці яких з'єднані між собою опорною віссю 6 з можливістю її взаємодії з опорними виїмками 4, 5 важеля, а на протилежних кінцях кронштейнів 13, 14 шарнірно закріплені захвати 15, 16 головки 11 рейки 12 рейкової колії. Шарнірні з'єднання захватів 15, 16 з кронштейнами 13, 14 виконані з фіксаторами 17 робочого положення захватів 15, 16 (фіг. 1-4). Рукоятка 2 пристрою виконана з двома протилежними вигинами 18, 19 в подовжній площині важеля 1. Для монтажу пружної клеми 3 між головкою 20 анкера і рейкою 12 встановлюють вкладиш 21 (фіг. 6 (6а, 6б, 6в, 6г). Кінцеві ділянки 22 пружної клеми 3 заводять в пази 23 головки 20. Притискну петлю пружної клеми 3 розміщують на верхній площадці головки 20. Закріпляють кронштейни 13, 14 на головці 11 рейки 12. Установлюють важіль 1 в робоче положення, в якому опорна виїмка 4 обпирається в опорну вісь 6 з внутрішньої сторони, а виїмки 9 консолі 7 контактують з боковими петлями пружної клеми 3 з їх зовнішньої сторони. Рукоятку 2 повертають в сторону віддалення від рейки 12. Консолі 7 натискують на бокові петлі пружної клеми 3 з зовнішньої сторони. Пружна клема 3 переміщується в напрямку робочого положення. При цьому кінцеві ділянки 22 пружної клеми 3 переміщуються в пазах 23 головки 20, а притискна петля ковзає по верхній площадці головки 20 і далі по поверхні вкладиша 21 до попадання носика притискної петлі в виїмку на поверхні вкладиша 21, що відповідає робочому положенню пружної клеми 3 в рейковому скріпленні. Таким чином, одним поворотом рукоятки 2 в сторону її віддалення від рейки 12 виконують монтаж пружної клеми 3. Демонтаж пружної клеми 3 виконують наступним чином (фіг.7 (7а, 7б, 7в, 7г), (фіг.8 (8а, 8б, 8в, 8г). Закріпляють кронштейни 13, 14 на головці 11 рейки 12. Установлюють важіль 1 в робоче положення, в якому опорна виїмка 5 обпирається в опорну вісь 6 з зовнішньої сторони, а виїмки 10 консолі 8 контактують з боковими петлями пружної клеми 3 з їх внутрішньої сторони. Рукоятку 2 повертають в сторону приближения до рейки 12. Консолі 8 натискують на бокові петлі пружної клеми 3 з внутрішньої сторони. Пружна клема 3 переміщується в напрямку, протилежному її робочому положенню. При цьому притискна петля ковзає по поверхні вкладиша 21 і далі по верхній площадці головки 20, а кінцеві ділянки 22 пружної клеми 3 переміщуються в пазах 23 головки 20 до повного їх виходу із пазів 23. Таким чином, одним поворотом рукоятки 2 в сторону її приближення до рейки 12 виконують демонтаж пружної клеми 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для монтажу-демонтажу пружної клеми анкерного проміжного рейкового скріплення, що містить двоплечий важіль з елементами обпирання в нерухомий упор, довге плече якого є рукояткою пристрою, а коротке плече виконане з елементами взаємодії важеля з петлями пружної клеми рейкового скріплення, який відрізняється тим, що елементи обпирання в нерухомий упор виконані в вигляді двох симетричних опорних виїмок на протилежних сторонах важеля в місці з'єднання рукоятки з коротким плечем важеля, а нерухомий упор виконаний з можливістю закріплення на головці рейки рейкової колії та взаємодії з важелем через одну з зазначених опорних виїмок при монтажі-демонтажі пружної клеми. 2. Пристрій за п. 1, який відрізняється тим, що нерухомий упор виконаний в вигляді двох кронштейнів, одні кінці яких з'єднані між собою опорною віссю з можливістю її взаємодії з опорними виїмками важеля, а на протилежних кінцях кронштейнів шарнірно закріплені захвати головки рейки рейкової колії. 3. Пристрій за п. 2, який відрізняється тим, що шарнірні з'єднання захватів з кронштейнами виконані з фіксаторами робочого положення захватів. 4. Пристрій за п. 1, який відрізняється тим, що елементи взаємодії важеля з петлями пружної клеми виконані в вигляді симетричної відносно поздовжньої осі важеля поперечини, яка з'єднана з коротким плечем важеля, на протилежних сторонах якої виконані захвати бокових петель пружної клеми з зовнішньої та внутрішньої сторони, симетричні відносно подовжньої осі важеля. 5. Пристрій за п. 4, який відрізняється тим, що захвати бокових петель пружної клеми виконанні в вигляді консолей, що з'єднані з поперечиною, з пазами для захвату бокової петлі 4 UA 96154 U 5 пружної клеми з зовнішньої сторони та консолей з пазами для захвату бокової петлі пружної клеми з внутрішньої сторони. 6. Пристрій за п. 5, який відрізняється тим, що на внутрішніх поверхнях пазів виконані виїмки, форма яких відповідає формі поперечного перерізу прутка пружної клеми. 7. Пристрій за п. 1, який відрізняється тим, що рукоятка пристрою виконана з двома протилежними вигинами в подовжній площині важеля. 5 UA 96154 U 6 UA 96154 U 7 UA 96154 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
