Ключ універсальний для монтажу та демонтажу пружних клем
Формула / Реферат
Ключ універсальний для монтажу та демонтажу пружних клем, який складається з металевого стержня, з одного боку на кінці стержень містить гачок, для захвату ніжки клеми пружної при її монтажі або демонтажі, з другого боку стержень містить ручку, а збоку має впресований виступ циліндричної форми, для запобігання вивертанню ключа при роботі, який відрізняється тим, що ручка являє собою металеву трубку з заглушеним верхнім кінцем і вигином в нижній частині щонайбільше на 30°, а у верхній частині стержня розміщений прямокутний упор, один кінець якого прикріплений заклепками до двох виступів, розміщених по боках стержня, а другий має півкруглу форму.
Текст

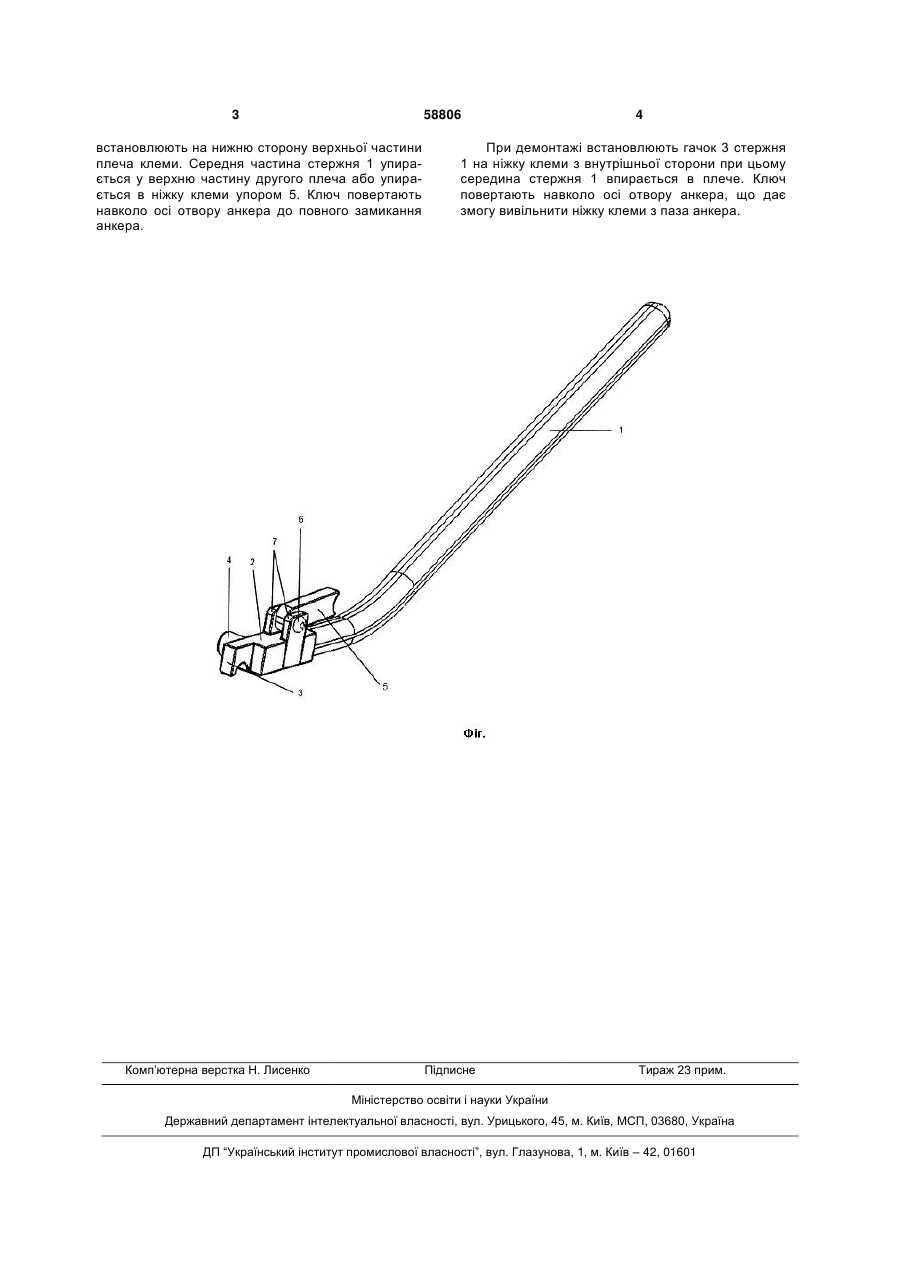

Ключ універсальний для монтажу та демонтажу пружних клем, який складається з металевого стержня, з одного боку на кінці стержень містить 3 58806 встановлюють на нижню сторону верхньої частини плеча клеми. Середня частина стержня 1 упирається у верхню частину другого плеча або упирається в ніжку клеми упором 5. Ключ повертають навколо осі отвору анкера до повного замикання анкера. Комп’ютерна верстка Н. Лиcенко 4 При демонтажі встановлюють гачок 3 стержня 1 на ніжку клеми з внутрішньої сторони при цьому середина стержня 1 впирається в плече. Ключ повертають навколо осі отвору анкера, що дає змогу вивільнити ніжку клеми з паза анкера. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUniversal wrench for mounting and dismantling elastic terminals
Автори англійськоюDubnevych Yaroslav Vasyliovych
Назва патенту російськоюКлюч универсальный для монтажа и демонтажа упругих клемм
Автори російськоюДубневич Ярослав Васильевич
МПК / Мітки
МПК: E01B 11/54
Мітки: клем, пружних, ключ, універсальний, монтажу, демонтажу
