Пістолет тт

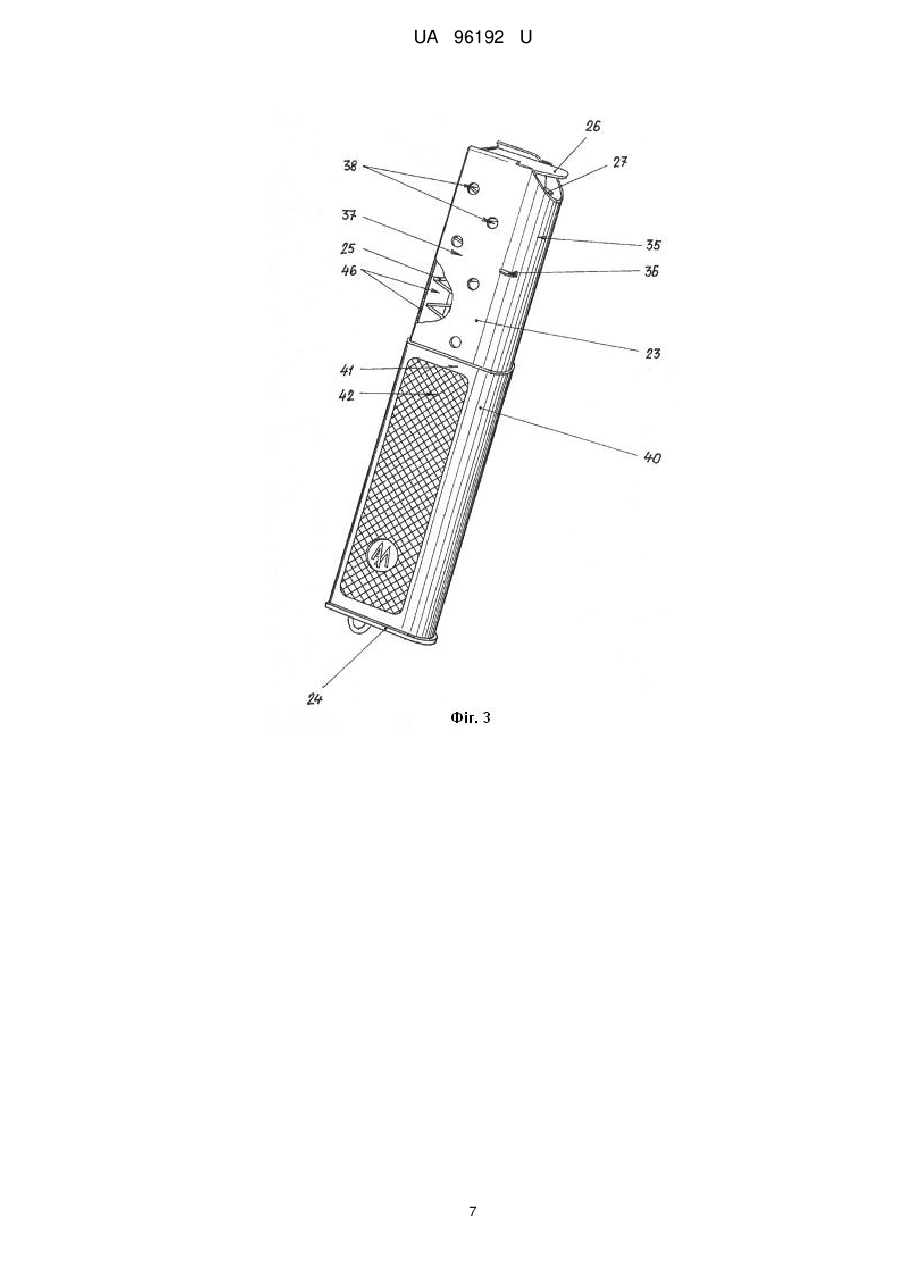

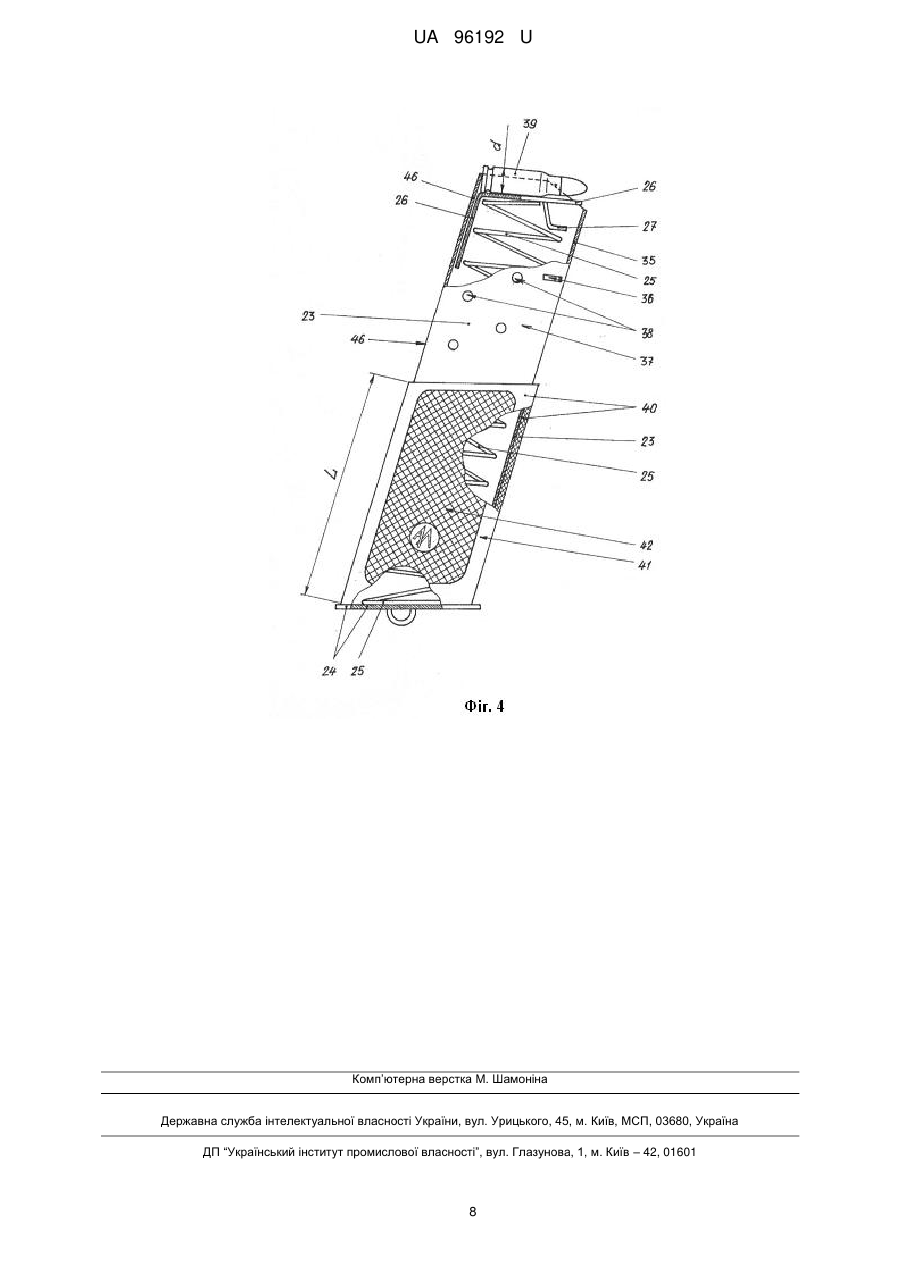

Реферат: Пістолет ТТ містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї з закріпленою на ній запобіжною скобою, сергу, коробку ударноспускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, направляючу втулку, мушку і цілик, при цьому на правій стороні затворакожуха виконано вікно для екстракції гільз, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, а на бічних стінках - отвори для визначення кількості патронів, що знаходяться в магазині. Магазин виконаний за довжиною, збільшеною не менше, ніж на діаметр патрона, який використовується, на виступаючій за нижній обріз рамки рукоятки для утримання зброї частині корпуса магазина встановлена додаткова накладка, при цьому патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину, додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, а додаткова накладка закріплена жорстко по всій зовнішній поверхні виступаючої частини магазина. UA 96192 U (54) ПІСТОЛЕТ ТТ UA 96192 U UA 96192 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до короткоствольної стрілецької зброї, а саме до пістолетів. Відомий пістолет, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, викидач із зачепом і пружиною, кришку рукоятки, магазин, засувку магазина, зворотну пружину, затворну затримку, напрямну втулку, мушку і цілик [1]. До недоліків відомого пістолета відноситься те, що використовується магазин з однорядним розміщенням патронів кількістю тільки вісім штук. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке обрано за найближчий аналог (прототип), є пістолет ТТ, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї з закріпленою на ній запобіжною скобою, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, направляючу втулку, мушку і цілик, при цьому на правій стороні затвора-кожуха виконано вікно для екстракції гільз, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, а на бічних стінках - отвори для визначення кількості патронів, що знаходяться в магазині [2]. До недоліків відомого пістолета ТТ, який вибрано за найближчий аналог (прототип), належить те, що габаритні розміри рамки рукоятки для утримання зброї дозволяють розмістити магазин з однорядним розміщенням патронів ємністю тільки вісім штук. В основу корисної моделі поставлена задача шляхом зміни конструкції магазину забезпечити підвищення кількості патронів в магазині. Суть корисної моделі в пістолеті ТТ, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї з закріпленою на ній запобіжною скобою, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, направляючу втулку, мушку і цілик, при цьому на правій стороні затвора-кожуха виконано вікно для екстракції гільз, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, а на бічних стінках - отвори для визначення кількості патронів, що знаходяться в магазині, полягає в тому, що магазин виконаний за довжиною, збільшеною не менше, ніж на діаметр патрона, який використовується, на виступаючій за нижній обріз рамки рукоятки для утримання зброї частині корпуса магазина встановлена додаткова накладка. Суть корисної моделі полягає і в тому, що патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину, додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу. Суть корисної моделі полягає також і в тому, що додаткова накладка закріплена жорстко по всій зовнішній поверхні виступаючої частини магазина, на бокових поверхнях додаткової накладки виконана насічка. Новим в корисній моделі є те, що виступаюча за нижній обріз рамки рукоятки для утримання зброї частина корпуса магазина не перевищує габаритних розмірів зазначеної рамки рукоятки для утримання зброї та встановленої на ній кришки рукоятки для утримання зброї. Порівняльний аналіз технічного рішення з прототипом показує, що пістолет ТТ, який заявляється, відрізняється тим, що магазин виконаний за довжиною, збільшеною не менше, ніж на діаметр патрона, який використовується, на виступаючій за нижній обріз рамки рукоятки для утримання зброї частині корпуса магазина встановлена додаткова накладка, при цьому патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину, додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, зазначена додаткова накладка закріплена жорстко по всій зовнішній поверхні виступаючої частини магазина, на бокових поверхнях додаткової накладки виконана насічка, причому виступаюча за нижній обріз рамки рукоятки для утримання зброї частина корпуса магазина не перевищує габаритних розмірів зазначеної рамки рукоятки для утримання зброї та встановленої на ній кришки рукоятки для утримання зброї. 1 UA 96192 U 5 10 15 20 25 30 35 40 45 50 55 Рішення вище наведеної технічної задачі в пістолеті ТТ, дійсно можливе тому, що: - шляхом виконання магазина за довжиною, збільшеною не менше, ніж на діаметр патрона, який використовується, забезпечується збільшення носимого запасу боєприпасів та подовжується ведення вогню без перезаряджання (без заміни магазину); - шляхом встановлення на виступаючій за нижній обріз рамки рукоятки для утримання зброї частині корпуса магазина додаткової накладки, забезпечується надійний хват пістолета при стрільбі в положення з двох рук; - шляхом закріплення додаткової накладки жорстко по всій зовнішній поверхні виступаючої частини магазина, забезпечується зручна екстракція магазина; - шляхом виконання на бокових поверхнях додаткової накладки насічки, забезпечується збільшення товщини магазину до товщини рукоятки для утримання зброї; - шляхом виконання виступаючої за нижній обріз рамки рукоятки для утримання зброї частини корпуса магазина такою, що не перевищує габаритних розмірів зазначеної рамки рукоятки для утримання зброї та встановленої на ній кришки рукоятки для утримання зброї, забезпечується зручне розміщення пістолета в руках. Таким чином, пістолет ТТ, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано загальний вигляд пістолета ТТ, що заявляється, на виді збоку, на Фіг. 2 показано конструктивнокомпонувальну схему пістолета ТТ, що заявляється, на Фіг. 3 показано загальний вигляд магазина для пістолета ТТ на виді 3/4 збоку справа, на Фіг. 4 показано конструктивнокомпонувальну схему магазина для пістолета ТТ, що заявляється. Пістолет ТТ, що заявляється, конструктивно містить (як варіант конструктивного виконання див. схему на Фіг. 2) затвор-кожух 1 з бічними стінками 2, ствол 3, рамку 4 ствольної коробки, рамку 5 рукоятки для утримання зброї з закріпленою на ній запобіжною скобою 6, коробку 7 ударно-спускового механізму, курок 8 із шепталом 9, бойову пружину 10, роз'єднувач 11, спусковий гачок 12, спускову тягу 13, спускову пружину 14, ударник 15 з бойком 16, пружиною 17 ударника і затримкою 18 ударника, викидач 19 із зачепом 20 і пружиною 21, кришку 22 рукоятки для утримання зброї, магазин 23 із кришкою 24 магазина, пружиною 25, подавачем 26 і зачепом 27 подавала, засувку 28 магазина, зворотну пружину 29, затворну затримку 30, направляючу втулку 31, мушку 32 і цілик 33. Конструктивно на правій стороні затвора-кожуха 1 виконано вікно 34 для екстракції гільз, на правій частині передньої стінки 35 корпуса магазина 23 виконаний горизонтальний виріз 36 для входу засувки магазину 28, а на бічних стінках 37 магазина 23 отвори 38 для визначення кількості патронів 39, що знаходяться в магазині 23. Магазин 23 конструктивно виконаний за довжиною L, збільшеною не менше, ніж на діаметр d патрона 39, який використовується (див. Фіг. 4). На виступаючій за нижній обріз рамки 5 рукоятки для утримання зброї частині корпуса магазина 23 встановлена додаткова накладка 40. Конструктивно патрони 39 в корпусі магазина 23 розміщуються в один ряд по всій довжині корпуса зазначеного магазину 23. Додаткова накладка 40 виконана з пластмаси або з будьякого іншого матеріалу, який застосовується в виробництві зброї для зазначеної мети. Як варіант конструктивного виконання додаткова накладка 40 закріплена жорстко по всій зовнішній поверхні виступаючої частини магазина 23. Конструктивно на бокових поверхнях 41 додаткової накладки 40 виконана насічка 42. Виступаюча за нижній обріз 43 рамки 5 рукоятки для утримання зброї частина корпуса магазина 23 не перевищує габаритних розмірів зазначеної рамки 5 рукоятки для утримання зброї та встановленої на ній кришки 22 рукоятки для утримання зброї. В задній частині ствола 3 виконують патронник 44, а на внутрішній поверхні ствола 3 виконують нарізи 45. Магазин 23 виконують коробчастої форми, при цьому корпус магазина 23 складається з передньої стінки 35 (яка виконана вигнутою за радіусом), бічних стінок 37 та задньої стінки 46. На бічних стінках 2 затвора-кожуха 1 виконують вертикальні насічки 47 кількістю не менше семи штук. Магазин 23 споряджається патронами 39, наприклад, калібру 7,62 міліметра. Пістолет ТТ, що заявляється, експлуатується таким чином. Попередньо в умовах виробництва виготовляють конструктивні елементи пістолета ТТ і збирають пістолет. По-перше, виготовляють рамку 5 рукоятки для утримання зброї з бічними стінками та з запобіжною скобою 6, і спускову тягу 13. До передньої частини спускової тяги 13 закріплюють спусковий гачок 12. По-друге, виготовляють на бічних стінках 2 затвора-кожуха 1 виконують насічки 47. 2 UA 96192 U 5 10 15 20 25 30 35 40 45 50 55 60 По-третє, виготовляють магазин 23, який містить бічні стінки 37, задню стінку 46 і передню стінку 35. Конструктивно передню стінку 35 магазина виготовляють вигнутою за радіусом. На правій стороні передньої стінки 35 виконують горизонтальний виріз 36 для входу в нього засувки 28 магазина (для фіксації від випадання). На бічних стінках 37 магазина 23 виконують отвори 38, причому, на правій бічній стінці 37 виконують не менше семи отворів 38, а на лівій бічній стінці 37 - не менше шести отворів 38. У середину корпуса магазина 23 встановлюють пружину 25, подавач 26 (який конструктивно містить зачеп 27 у вигляді пластини). Фіксують зазначені конструктивні елементи магазина 23 від випадання за допомогою кришки 24. На частині корпуса магазина 23, яка виходить за габарити (за нижній обріз 43) рамки 5 рукоятки для утримання зброї, розміщують додаткову накладку 40. На бічних поверхнях 41 зазначеної додаткової накладки 40 виконують насічку 42. Додаткова накладка 40 виконується або з пластмаси, або з будь-якого іншого матеріалу. Технологічно додаткова накладка 40 закріплюється жорстко по всій зовнішній поверхні виступаючої частини магазина 23. Конструктивно виступаюча за нижній обріз 43 рамки 5 рукоятки для утримання зброї частина корпуса магазина 23 виконується такою, що не перевищує габаритних розмірів зазначеної рамки 5 рукоятки для утримання зброї та встановленої на ній кришки 22 рукоятки для утримання зброї. Після того, як магазин 23 зібраний, він споряджається патронами 39, при цьому патрони 39 в магазині 23 розміщуються в один ряд по всій довжині корпуса зазначеного магазину 23. Розміри магазина 23 по довжині дозволять збільшити кількість патронів 39 до N штук, де N=9, 10…16, 20 та більше штук. Водночас в стволі 3 виконують патронник 44 і нарізи 45. Далі на рамці 4 ствольної коробки закріплюють ствол 3, коробку 7 ударно-спускового механізму, курок 8 із шепталом 9, бойову пружину 10, роз'єднувач 11, спускову тягу 13, спускову пружину 14, засувку 28 магазина 23, зворотну пружину 29, затворну затримку 30, направляючу втулку 31. Встановлюють ударник 15 з бойком 16, пружиною 17 ударника 15 і затримкою 18 ударника 15. На затвор-кожух 1 встановлюють викидач 19 з зачепом 20 і пружиною 21. Також на затворі-кожусі 1 жорстко закріплюють мушку 32 і цілик 33. На останньому етапі зборки до рамки 5 рукоятки для утримання зброї кріплять кришку 22 рукоятки для утримання зброї. Магазин 23 (з патронами 39 або без них) вставляють в приймальник магазина, що утворений передньою, задньою та бічними стінками рамки 5 рукоятки для утримання зброї, при цьому магазин 23 фіксується за допомогою засувки 28 магазина, яка входить в горизонтальний виріз 36, що виконаний з правого боку передньої стінки 35 магазина. Коли магазин 23 є введеним в приймальник магазину, зовнішні габарити додаткової накладки 40 співпадають з зовнішніми габаритами рамки 5 рукоятки для утримання зброї та закріпленої на ній кришки 22 рукоятки для утримання зброї. Бойове застосування пістолета ТТ, що заявляється, здійснюється таким чином. Магазин 23 (з патронами 39) вставляють в приймальник магазина, що утворений передньою, задньою та бічними стінками рамки 5 рукоятки для утримання зброї. Після того, як магазин 23 повністю увійшов в приймальник магазина, він фіксується в зазначеному приймальнику магазина за допомогою засувки 28 магазина. Далі стрілець (утримуючи затворкожух 1 пальцями рук за насічки 47) відводить зазначений затвор-кожух 1 назад до упору по направляючій втулці 31 (при цьому стискується зворотна пружина 29). В цей час верхній патрон 39, що знаходиться в магазині 23, під дією пружини 25 та подавача 26 підіймається вверх. В верхній частині магазина 23 патрон 39 утримується за допомогою спеціальних вигинів, виконаних на верхній частині корпуса зазначеного магазина 23. Відтягнувши затвор-кожух 1 назад до упору, стрілець відпускає його і зазначений затворкожух 1 переміщується в крайнє переднє положення під дією зворотної пружини 29 по направляючій втулці 31. При цьому він захоплює верхній патрон 39 (що знаходиться в магазині 23) і досилає його в патронник 44. Пістолет готовий для виконання пострілу. Для виконання прицільного пострілу стрілець наводить пістолет на ціль за допомогою цілика 33 і мушки 32 (поєднуючи їх з ціллю), і натискає на спусковий гачок 42. Переміщуючись назад (під тиском пальця руки стрільця), спусковий гачок 12 (долаючи тиск спускової пружини 14) за допомогою спускової тяги 13 приводить в дію ударно-спусковий механізм. При цьому шептало 9 під тиском бойової пружини 10 приводить в дію курок 8, який б'є по ударнику 15 з бойком 16. Переміщуючись в сторону направлення дії удару курка 8, бойок 16 вдаряє по капсулю патрона 39 і розбиває його. Відбувається постріл. Куля входить в нарізи 45 ствола 3 і виштовхується з великою швидкістю зі ствола 3 за допомогою порохових газів. При цьому куля одержує обертання за допомогою нарізів 45. 3 UA 96192 U 5 10 15 20 25 30 Під дією енергії порохових газів гільза патрона 39 виштовхується із патронника 44 і своєю донною частиною впливає на затвор-кожух 1, переміщуючи його в крайнє заднє положення. При цьому гільза патрона 39 утримується у викидачі 19 за допомогою зачепа 20 і пружини 21. При відході назад затвора-кожуха 1 гільза патрона 39 вдаряється в спеціальний виступ і екстрактується крізь вікно 34 для екстракції гільз, яке виконано на правій бічній стінці 2 зазначеного затвора-кожуха 1. В крайньому задньому положенні затвора-кожуха 1 взводиться ударно-спусковий механізм і пістолет знову є готовим для виробництва пострілу за операціями, що показані вище. При використанні останнього патрона 39 подавач 26 під дією пружини 25 підніметься вверх до упору, при цьому зачеп 27 подавача натисне на затворну затримку 30 і підніме її. При поверненні затвора-кожуха 1 (під дією зворотної пружини 29) в переднє положення, він спеціальним вирізом зачіплюється за зазначену затворну затримку 30 і зупиняється практично в задньому положенні. Для заміни порожнього магазину 23 стрілець натискає пальцем засувку 28 магазину, при цьому її зачеп виходить з горизонтального вирізу 36 (на передній стінці 35 магазина 23), а магазин 23 під дією пружини 25 викидається із приймальника магазина. В приймальник магазину вставляється повний (споряджений патронами 39) магазин 23. Стрілець натискає на затворну затримку 30, опускаючи її вниз в вузлу кріплення, визволяється затвор-кожух 1, який під дією зворотної пружини переміщується в переднє положення (виштовхуючи при своєму русі вперед верхній патрон 39 з магазина 23 і досилаючи його в патронник 44). Пістолет знову готовий до бойового застосування. Підвищення ефективності застосування пістолета ТТ, у порівнянні з прототипом, досягається за рахунок збільшення об'єму магазина, у якому патрони розташовуються в один ряд. Джерела інформації: 1. Благовестов А.И. То, из чего стреляют в СНГ, // Справочник стрелкового оружия. Под общей редакцией А.Е.Тараса. Минск, ХАРВЕСТ, 1999, Раздел 13. Токарев обр. 1930/33 г. (ТТ), С. 46-51 – аналог. 2. Руководство по ремонту 7,62-мм револьверов обр. 1895 г. и 7,62-мм самозарядных пистолетов обр. 1933 г. Издание второе. Дополненное и исправленное. Военное издательство Министерства обороны Союза ССР, М., 1955, - С. 40-61, Фіг. 3 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Пістолет ТТ, що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї з закріпленою на ній запобіжною скобою, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, направляючу втулку, мушку і цілик, при цьому на правій стороні затворакожуха виконано вікно для екстракції гільз, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, а на бічних стінках - отвори для визначення кількості патронів, що знаходяться в магазині, який відрізняється тим, що магазин виконаний за довжиною, збільшеною не менше, ніж на діаметр патрона, який використовується, на виступаючій за нижній обріз рамки рукоятки для утримання зброї частині корпуса магазина встановлена додаткова накладка, при цьому патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину, додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, а додаткова накладка закріплена жорстко по всій зовнішній поверхні виступаючої частини магазина. 2. Пістолет ТТ за п. 1, який відрізняється тим, що на бокових поверхнях додаткової накладки виконана насічка. 3. Пістолет ТТ за п. 1, який відрізняється тим, що виступаюча за нижній обріз рамки рукоятки для утримання зброї частина корпуса магазина не перевищує габаритних розмірів зазначеної рамки рукоятки для утримання зброї та встановленої на ній кришки рукоятки для утримання зброї. 4 UA 96192 U 5 UA 96192 U 6 UA 96192 U 7 UA 96192 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
