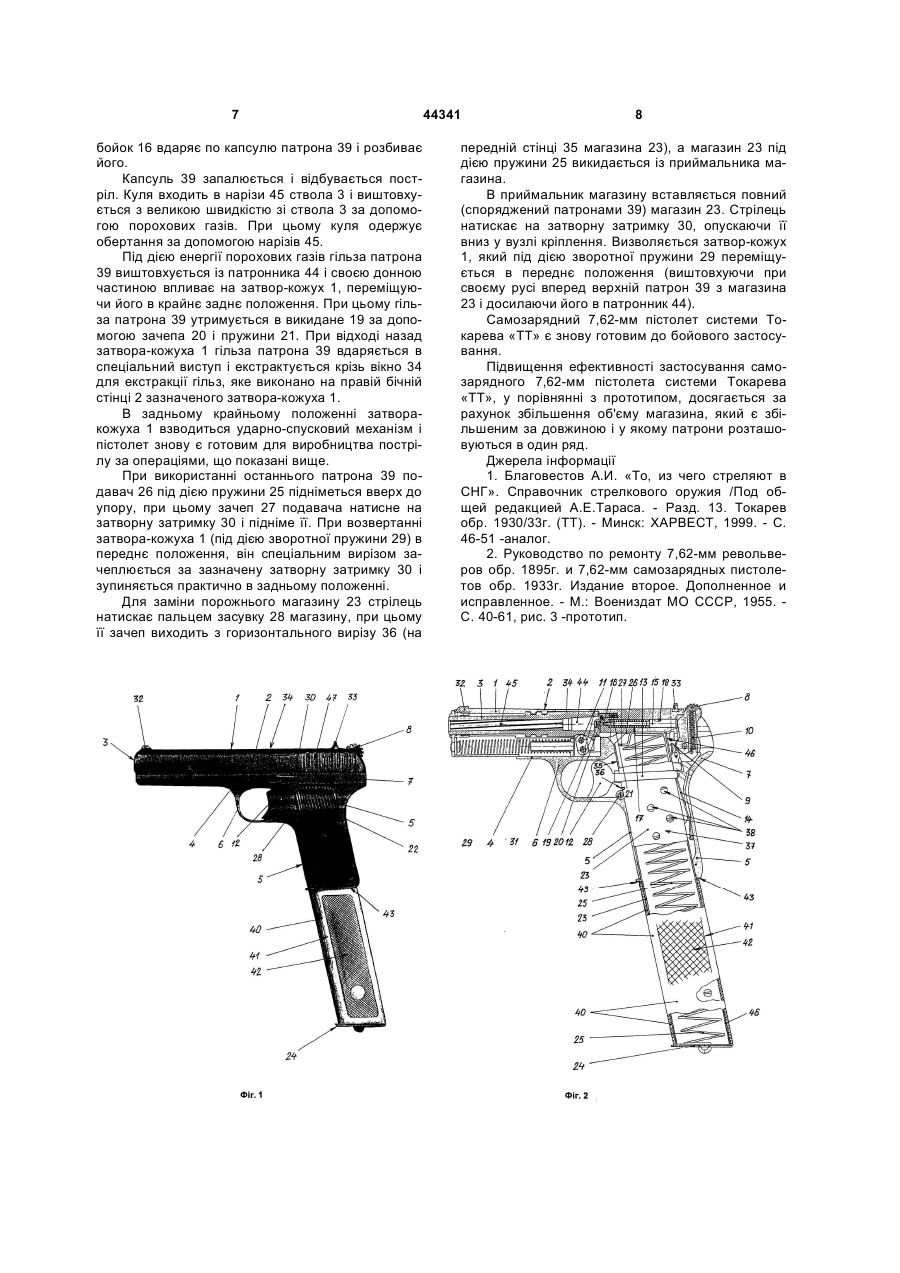

Самозарядний 7,62-мм пістолет системи токарева “тт”

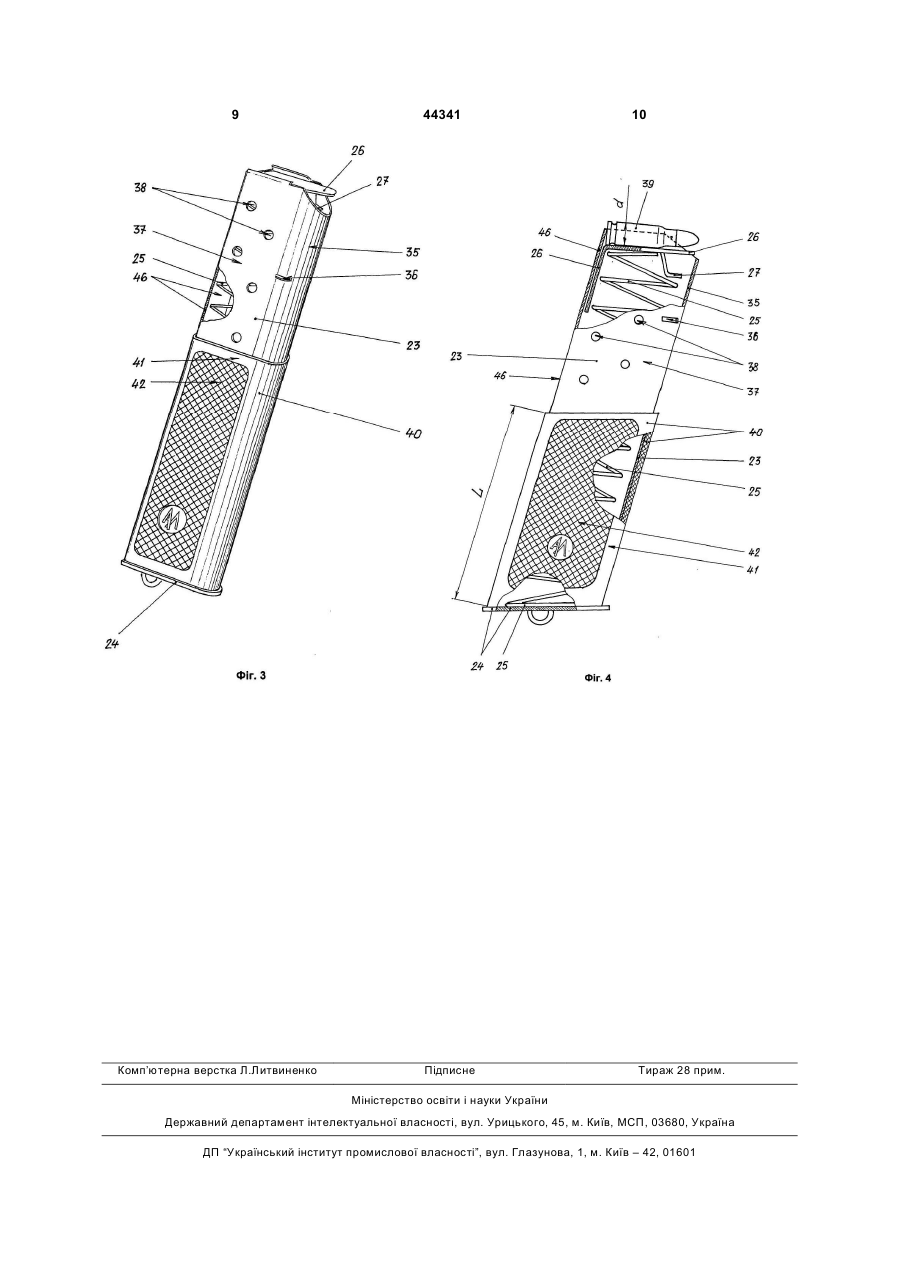

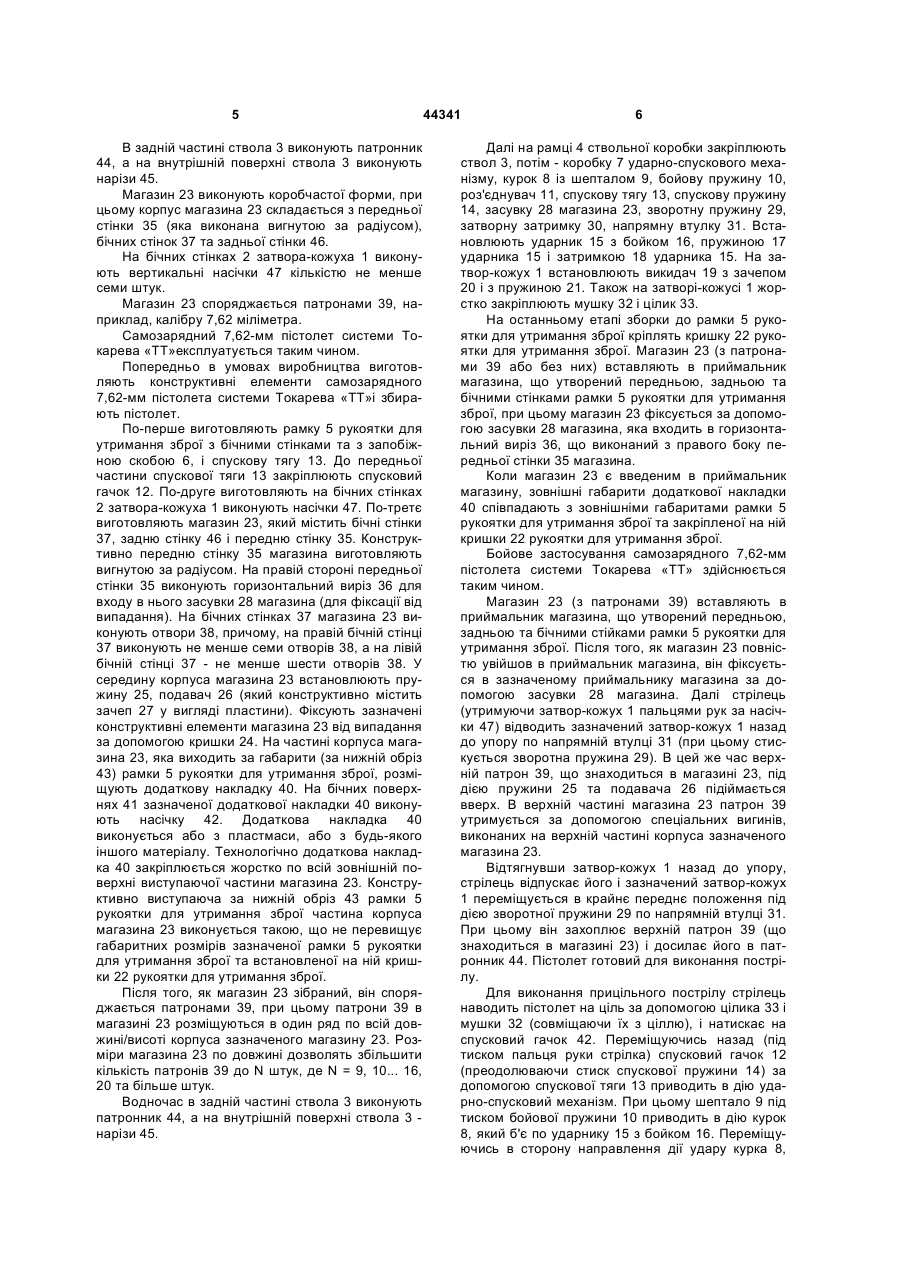

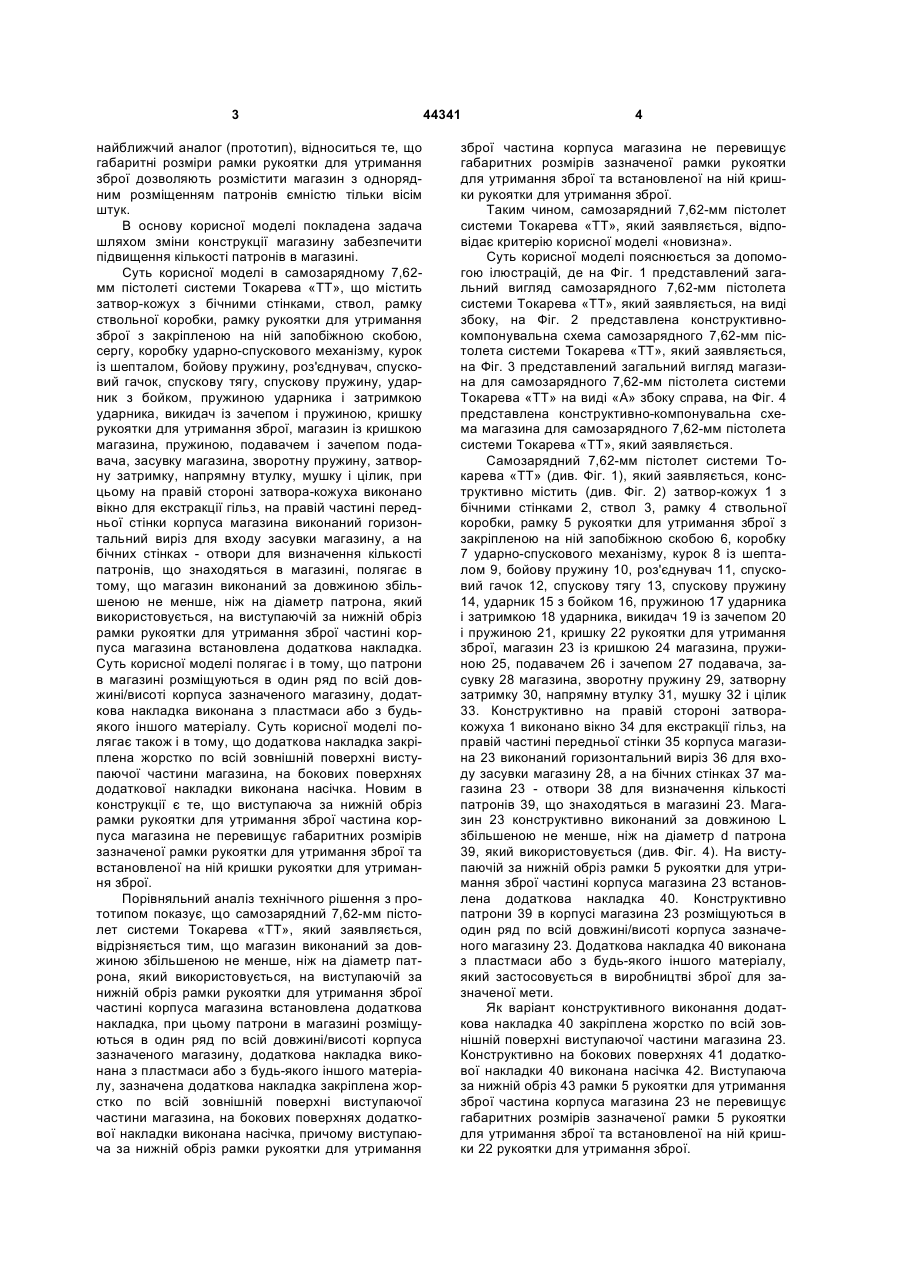

Самозарядний 7,62-мм пістолет, який містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї з закріпленою на ній запобіжною скобою, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, напрямну втулку, мушку і цілик, при U 2 (19) 1 3 найближчий аналог (прототип), відноситься те, що габаритні розміри рамки рукоятки для утримання зброї дозволяють розмістити магазин з однорядним розміщенням патронів ємністю тільки вісім штук. В основу корисної моделі покладена задача шляхом зміни конструкції магазину забезпечити підвищення кількості патронів в магазині. Суть корисної моделі в самозарядному 7,62мм пістолеті системи Токарева «ТТ», що містить затвор-кожух з бічними стінками, ствол, рамку ствольної коробки, рамку рукоятки для утримання зброї з закріпленою на ній запобіжною скобою, сергу, коробку ударно-спускового механізму, курок із шепталом, бойову пружину, роз'єднувач, спусковий гачок, спускову тягу, спускову пружину, ударник з бойком, пружиною ударника і затримкою ударника, викидач із зачепом і пружиною, кришку рукоятки для утримання зброї, магазин із кришкою магазина, пружиною, подавачем і зачепом подавача, засувку магазина, зворотну пружину, затворну затримку, напрямну втулку, мушку і цілик, при цьому на правій стороні затвора-кожуха виконано вікно для екстракції гільз, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, а на бічних стінках - отвори для визначення кількості патронів, що знаходяться в магазині, полягає в тому, що магазин виконаний за довжиною збільшеною не менше, ніж на діаметр патрона, який використовується, на виступаючій за нижній обріз рамки рукоятки для утримання зброї частині корпуса магазина встановлена додаткова накладка. Суть корисної моделі полягає і в тому, що патрони в магазині розміщуються в один ряд по всій довжині/висоті корпуса зазначеного магазину, додаткова накладка виконана з пластмаси або з будьякого іншого матеріалу. Суть корисної моделі полягає також і в тому, що додаткова накладка закріплена жорстко по всій зовнішній поверхні виступаючої частини магазина, на бокових поверхнях додаткової накладки виконана насічка. Новим в конструкції є те, що виступаюча за нижній обріз рамки рукоятки для утримання зброї частина корпуса магазина не перевищує габаритних розмірів зазначеної рамки рукоятки для утримання зброї та встановленої на ній кришки рукоятки для утримання зброї. Порівняльний аналіз технічного рішення з прототипом показує, що самозарядний 7,62-мм пістолет системи Токарева «ТТ», який заявляється, відрізняється тим, що магазин виконаний за довжиною збільшеною не менше, ніж на діаметр патрона, який використовується, на виступаючій за нижній обріз рамки рукоятки для утримання зброї частині корпуса магазина встановлена додаткова накладка, при цьому патрони в магазині розміщуються в один ряд по всій довжині/висоті корпуса зазначеного магазину, додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, зазначена додаткова накладка закріплена жорстко по всій зовнішній поверхні виступаючої частини магазина, на бокових поверхнях додаткової накладки виконана насічка, причому виступаюча за нижній обріз рамки рукоятки для утримання 44341 4 зброї частина корпуса магазина не перевищує габаритних розмірів зазначеної рамки рукоятки для утримання зброї та встановленої на ній кришки рукоятки для утримання зброї. Таким чином, самозарядний 7,62-мм пістолет системи Токарева «ТТ», який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг. 1 представлений загальний вигляд самозарядного 7,62-мм пістолета системи Токарева «ТТ», який заявляється, на виді збоку, на Фіг. 2 представлена конструктивнокомпонувальна схема самозарядного 7,62-мм пістолета системи Токарева «ТТ», який заявляється, на Фіг. 3 представлений загальний вигляд магазина для самозарядного 7,62-мм пістолета системи Токарева «ТТ» на виді «А» збоку справа, на Фіг. 4 представлена конструктивно-компонувальна схема магазина для самозарядного 7,62-мм пістолета системи Токарева «ТТ», який заявляється. Самозарядний 7,62-мм пістолет системи Токарева «ТТ» (див. Фіг. 1), який заявляється, конструктивно містить (див. Фіг. 2) затвор-кожух 1 з бічними стінками 2, ствол 3, рамку 4 ствольної коробки, рамку 5 рукоятки для утримання зброї з закріпленою на ній запобіжною скобою 6, коробку 7 ударно-спускового механізму, курок 8 із шепталом 9, бойову пружину 10, роз'єднувач 11, спусковий гачок 12, спускову тягу 13, спускову пружину 14, ударник 15 з бойком 16, пружиною 17 ударника і затримкою 18 ударника, викидач 19 із зачепом 20 і пружиною 21, кришку 22 рукоятки для утримання зброї, магазин 23 із кришкою 24 магазина, пружиною 25, подавачем 26 і зачепом 27 подавача, засувку 28 магазина, зворотну пружину 29, затворну затримку 30, напрямну втулку 31, мушку 32 і цілик 33. Конструктивно на правій стороні затворакожуха 1 виконано вікно 34 для екстракції гільз, на правій частині передньої стінки 35 корпуса магазина 23 виконаний горизонтальний виріз 36 для входу засувки магазину 28, а на бічних стінках 37 магазина 23 - отвори 38 для визначення кількості патронів 39, що знаходяться в магазині 23. Магазин 23 конструктивно виконаний за довжиною L збільшеною не менше, ніж на діаметр d патрона 39, який використовується (див. Фіг. 4). На виступаючій за нижній обріз рамки 5 рукоятки для утримання зброї частині корпуса магазина 23 встановлена додаткова накладка 40. Конструктивно патрони 39 в корпусі магазина 23 розміщуються в один ряд по всій довжині/висоті корпуса зазначеного магазину 23. Додаткова накладка 40 виконана з пластмаси або з будь-якого іншого матеріалу, який застосовується в виробництві зброї для зазначеної мети. Як варіант конструктивного виконання додаткова накладка 40 закріплена жорстко по всій зовнішній поверхні виступаючої частини магазина 23. Конструктивно на бокових поверхнях 41 додаткової накладки 40 виконана насічка 42. Виступаюча за нижній обріз 43 рамки 5 рукоятки для утримання зброї частина корпуса магазина 23 не перевищує габаритних розмірів зазначеної рамки 5 рукоятки для утримання зброї та встановленої на ній кришки 22 рукоятки для утримання зброї. 5 В задній частині ствола 3 виконують патронник 44, а на внутрішній поверхні ствола 3 виконують нарізи 45. Магазин 23 виконують коробчастої форми, при цьому корпус магазина 23 складається з передньої стінки 35 (яка виконана вигнутою за радіусом), бічних стінок 37 та задньої стінки 46. На бічних стінках 2 затвора-кожуха 1 виконують вертикальні насічки 47 кількістю не менше семи штук. Магазин 23 споряджається патронами 39, наприклад, калібру 7,62 міліметра. Самозарядний 7,62-мм пістолет системи Токарева «ТТ»експлуатується таким чином. Попередньо в умовах виробництва виготовляють конструктивні елементи самозарядного 7,62-мм пістолета системи Токарева «ТТ»і збирають пістолет. По-перше виготовляють рамку 5 рукоятки для утримання зброї з бічними стінками та з запобіжною скобою 6, і спускову тягу 13. До передньої частини спускової тяги 13 закріплюють спусковий гачок 12. По-друге виготовляють на бічних стінках 2 затвора-кожуха 1 виконують насічки 47. По-третє виготовляють магазин 23, який містить бічні стінки 37, задню стінку 46 і передню стінку 35. Конструктивно передню стінку 35 магазина виготовляють вигнутою за радіусом. На правій стороні передньої стінки 35 виконують горизонтальний виріз 36 для входу в нього засувки 28 магазина (для фіксації від випадання). На бічних стінках 37 магазина 23 виконують отвори 38, причому, на правій бічній стінці 37 виконують не менше семи отворів 38, а на лівій бічній стінці 37 - не менше шести отворів 38. У середину корпуса магазина 23 встановлюють пружину 25, подавач 26 (який конструктивно містить зачеп 27 у вигляді пластини). Фіксують зазначені конструктивні елементи магазина 23 від випадання за допомогою кришки 24. На частині корпуса магазина 23, яка виходить за габарити (за нижній обріз 43) рамки 5 рукоятки для утримання зброї, розміщують додаткову накладку 40. На бічних поверхнях 41 зазначеної додаткової накладки 40 виконують насічку 42. Додаткова накладка 40 виконується або з пластмаси, або з будь-якого іншого матеріалу. Технологічно додаткова накладка 40 закріплюється жорстко по всій зовнішній поверхні виступаючої частини магазина 23. Конструктивно виступаюча за нижній обріз 43 рамки 5 рукоятки для утримання зброї частина корпуса магазина 23 виконується такою, що не перевищує габаритних розмірів зазначеної рамки 5 рукоятки для утримання зброї та встановленої на ній кришки 22 рукоятки для утримання зброї. Після того, як магазин 23 зібраний, він споряджається патронами 39, при цьому патрони 39 в магазині 23 розміщуються в один ряд по всій довжині/висоті корпуса зазначеного магазину 23. Розміри магазина 23 по довжині дозволять збільшити кількість патронів 39 до N штук, де N = 9, 10... 16, 20 та більше штук. Водночас в задній частині ствола 3 виконують патронник 44, а на внутрішній поверхні ствола 3 нарізи 45. 44341 6 Далі на рамці 4 ствольної коробки закріплюють ствол 3, потім - коробку 7 ударно-спускового механізму, курок 8 із шепталом 9, бойову пружину 10, роз'єднувач 11, спускову тягу 13, спускову пружину 14, засувку 28 магазина 23, зворотну пружину 29, затворну затримку 30, напрямну втулку 31. Встановлюють ударник 15 з бойком 16, пружиною 17 ударника 15 і затримкою 18 ударника 15. На затвор-кожух 1 встановлюють викидач 19 з зачепом 20 і з пружиною 21. Також на затворі-кожусі 1 жорстко закріплюють мушку 32 і цілик 33. На останньому етапі зборки до рамки 5 рукоятки для утримання зброї кріплять кришку 22 рукоятки для утримання зброї. Магазин 23 (з патронами 39 або без них) вставляють в приймальник магазина, що утворений передньою, задньою та бічними стінками рамки 5 рукоятки для утримання зброї, при цьому магазин 23 фіксується за допомогою засувки 28 магазина, яка входить в горизонтальний виріз 36, що виконаний з правого боку передньої стінки 35 магазина. Коли магазин 23 є введеним в приймальник магазину, зовнішні габарити додаткової накладки 40 співпадають з зовнішніми габаритами рамки 5 рукоятки для утримання зброї та закріпленої на ній кришки 22 рукоятки для утримання зброї. Бойове застосування самозарядного 7,62-мм пістолета системи Токарева «ТТ» здійснюється таким чином. Магазин 23 (з патронами 39) вставляють в приймальник магазина, що утворений передньою, задньою та бічними стійками рамки 5 рукоятки для утримання зброї. Після того, як магазин 23 повністю увійшов в приймальник магазина, він фіксується в зазначеному приймальнику магазина за допомогою засувки 28 магазина. Далі стрілець (утримуючи затвор-кожух 1 пальцями рук за насічки 47) відводить зазначений затвор-кожух 1 назад до упору по напрямній втулці 31 (при цьому стискується зворотна пружина 29). В цей же час верхній патрон 39, що знаходиться в магазині 23, під дією пружини 25 та подавача 26 підіймається вверх. В верхній частині магазина 23 патрон 39 утримується за допомогою спеціальних вигинів, виконаних на верхній частині корпуса зазначеного магазина 23. Відтягнувши затвор-кожух 1 назад до упору, стрілець відпускає його і зазначений затвор-кожух 1 переміщується в крайнє переднє положення під дією зворотної пружини 29 по напрямній втулці 31. При цьому він захоплює верхній патрон 39 (що знаходиться в магазині 23) і досилає його в патронник 44. Пістолет готовий для виконання пострілу. Для виконання прицільного пострілу стрілець наводить пістолет на ціль за допомогою цілика 33 і мушки 32 (совміщаючи їх з ціллю), і натискає на спусковий гачок 42. Переміщуючись назад (під тиском пальця руки стрілка) спусковий гачок 12 (преодолюваючи стиск спускової пружини 14) за допомогою спускової тяги 13 приводить в дію ударно-спусковий механізм. При цьому шептало 9 під тиском бойової пружини 10 приводить в дію курок 8, який б'є по ударнику 15 з бойком 16. Переміщуючись в сторону направлення дії удару курка 8, 7 бойок 16 вдаряє по капсулю патрона 39 і розбиває його. Капсуль 39 запалюється і відбувається постріл. Куля входить в нарізи 45 ствола 3 і виштовхується з великою швидкістю зі ствола 3 за допомогою порохових газів. При цьому куля одержує обертання за допомогою нарізів 45. Під дією енергії порохових газів гільза патрона 39 виштовхується із патронника 44 і своєю донною частиною впливає на затвор-кожух 1, переміщуючи його в крайнє заднє положення. При цьому гільза патрона 39 утримується в викидане 19 за допомогою зачепа 20 і пружини 21. При відході назад затвора-кожуха 1 гільза патрона 39 вдаряється в спеціальний виступ і екстрактується крізь вікно 34 для екстракції гільз, яке виконано на правій бічній стінці 2 зазначеного затвора-кожуха 1. В задньому крайньому положенні затворакожуха 1 взводиться ударно-спусковий механізм і пістолет знову є готовим для виробництва пострілу за операціями, що показані вище. При використанні останнього патрона 39 подавач 26 під дією пружини 25 підніметься вверх до упору, при цьому зачеп 27 подавача натисне на затворну затримку 30 і підніме її. При возвертанні затвора-кожуха 1 (під дією зворотної пружини 29) в переднє положення, він спеціальним вирізом зачеплюється за зазначену затворну затримку 30 і зупиняється практично в задньому положенні. Для заміни порожнього магазину 23 стрілець натискає пальцем засувку 28 магазину, при цьому її зачеп виходить з горизонтального вирізу 36 (на 44341 8 передній стінці 35 магазина 23), а магазин 23 під дією пружини 25 викидається із приймальника магазина. В приймальник магазину вставляється повний (споряджений патронами 39) магазин 23. Стрілець натискає на затворну затримку 30, опускаючи її вниз у вузлі кріплення. Визволяється затвор-кожух 1, який під дією зворотної пружини 29 переміщується в переднє положення (виштовхуючи при своєму русі вперед верхній патрон 39 з магазина 23 і досилаючи його в патронник 44). Самозарядний 7,62-мм пістолет системи Токарева «ТТ» є знову готовим до бойового застосування. Підвищення ефективності застосування самозарядного 7,62-мм пістолета системи Токарева «ТТ», у порівнянні з прототипом, досягається за рахунок збільшення об'єму магазина, який є збільшеним за довжиною і у якому патрони розташовуються в один ряд. Джерела інформації 1. Благовестов А.И. «То, из чего стреляют в СНГ». Справочник стрелкового оружия /Под общей редакцией А.Е.Тараса. - Разд. 13. Токарев обр. 1930/33г. (ТТ). - Минск: ХАРВЕСТ, 1999. - С. 46-51 -аналог. 2. Руководство по ремонту 7,62-мм револьверов обр. 1895г. и 7,62-мм самозарядных пистолетов обр. 1933г. Издание второе. Дополненное и исправленное. - М.: Воениздат МО СССР, 1955. С. 40-61, рис. 3 -прототип. 9 Комп’ютерна верстка Л.Литвиненко 44341 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
