Багатофункціональний будинок-сховище

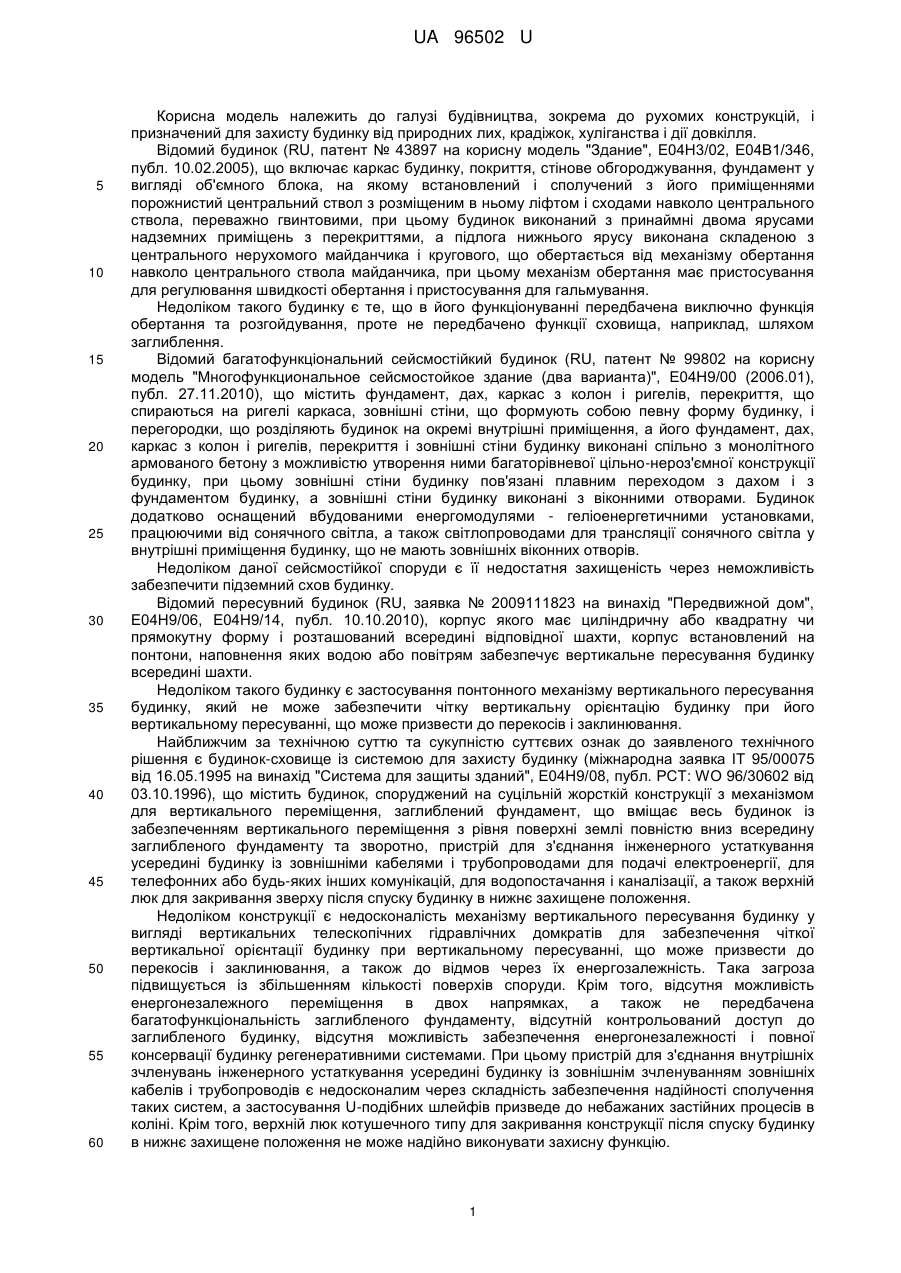

Реферат: UA 96502 U UA 96502 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до рухомих конструкцій, і призначений для захисту будинку від природних лих, крадіжок, хуліганства і дії довкілля. Відомий будинок (RU, патент № 43897 на корисну модель "Здание", Е04Н3/02, Е04В1/346, публ. 10.02.2005), що включає каркас будинку, покриття, стінове обгороджування, фундамент у вигляді об'ємного блока, на якому встановлений і сполучений з його приміщеннями порожнистий центральний ствол з розміщеним в ньому ліфтом і сходами навколо центрального ствола, переважно гвинтовими, при цьому будинок виконаний з принаймні двома ярусами надземних приміщень з перекриттями, а підлога нижнього ярусу виконана складеною з центрального нерухомого майданчика і кругового, що обертається від механізму обертання навколо центрального ствола майданчика, при цьому механізм обертання має пристосування для регулювання швидкості обертання і пристосування для гальмування. Недоліком такого будинку є те, що в його функціонуванні передбачена виключно функція обертання та розгойдування, проте не передбачено функції сховища, наприклад, шляхом заглиблення. Відомий багатофункціональний сейсмостійкий будинок (RU, патент № 99802 на корисну модель "Многофункциональное сейсмостойкое здание (два варианта)", Е04Н9/00 (2006.01), публ. 27.11.2010), що містить фундамент, дах, каркас з колон і ригелів, перекриття, що спираються на ригелі каркаса, зовнішні стіни, що формують собою певну форму будинку, і перегородки, що розділяють будинок на окремі внутрішні приміщення, а його фундамент, дах, каркас з колон і ригелів, перекриття і зовнішні стіни будинку виконані спільно з монолітного армованого бетону з можливістю утворення ними багаторівневої цільно-нероз'ємної конструкції будинку, при цьому зовнішні стіни будинку пов'язані плавним переходом з дахом і з фундаментом будинку, а зовнішні стіни будинку виконані з віконними отворами. Будинок додатково оснащений вбудованими енергомодулями - геліоенергетичними установками, працюючими від сонячного світла, а також світлопроводами для трансляції сонячного світла у внутрішні приміщення будинку, що не мають зовнішніх віконних отворів. Недоліком даної сейсмостійкої споруди є її недостатня захищеність через неможливість забезпечити підземний схов будинку. Відомий пересувний будинок (RU, заявка № 2009111823 на винахід "Передвижной дом", Е04Н9/06, Е04Н9/14, публ. 10.10.2010), корпус якого має циліндричну або квадратну чи прямокутну форму і розташований всередині відповідної шахти, корпус встановлений на понтони, наповнення яких водою або повітрям забезпечує вертикальне пересування будинку всередині шахти. Недоліком такого будинку є застосування понтонного механізму вертикального пересування будинку, який не може забезпечити чітку вертикальну орієнтацію будинку при його вертикальному пересуванні, що може призвести до перекосів і заклинювання. Найближчим за технічною суттю та сукупністю суттєвих ознак до заявленого технічного рішення є будинок-сховище із системою для захисту будинку (міжнародна заявка IT 95/00075 від 16.05.1995 на винахід "Система для защиты зданий", Е04Н9/08, публ. РСТ: WO 96/30602 від 03.10.1996), що містить будинок, споруджений на суцільній жорсткій конструкції з механізмом для вертикального переміщення, заглиблений фундамент, що вміщає весь будинок із забезпеченням вертикального переміщення з рівня поверхні землі повністю вниз всередину заглибленого фундаменту та зворотно, пристрій для з'єднання інженерного устаткування усередині будинку із зовнішніми кабелями і трубопроводами для подачі електроенергії, для телефонних або будь-яких інших комунікацій, для водопостачання і каналізації, а також верхній люк для закривання зверху після спуску будинку в нижнє захищене положення. Недоліком конструкції є недосконалість механізму вертикального пересування будинку у вигляді вертикальних телескопічних гідравлічних домкратів для забезпечення чіткої вертикальної орієнтації будинку при вертикальному пересуванні, що може призвести до перекосів і заклинювання, а також до відмов через їх енергозалежність. Така загроза підвищується із збільшенням кількості поверхів споруди. Крім того, відсутня можливість енергонезалежного переміщення в двох напрямках, а також не передбачена багатофункціональність заглибленого фундаменту, відсутній контрольований доступ до заглибленого будинку, відсутня можливість забезпечення енергонезалежності і повної консервації будинку регенеративними системами. При цьому пристрій для з'єднання внутрішніх зчленувань інженерного устаткування усередині будинку із зовнішнім зчленуванням зовнішніх кабелів і трубопроводів є недосконалим через складність забезпечення надійності сполучення таких систем, а застосування U-подібних шлейфів призведе до небажаних застійних процесів в коліні. Крім того, верхній люк котушечного типу для закривання конструкції після спуску будинку в нижнє захищене положення не може надійно виконувати захисну функцію. 1 UA 96502 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлена задача максимально надійного захисту будинку від природних лих, крадіжок, хуліганства і дії довкілля, а також максимально комфортного і довготермінового перебування в захищеному будинку шляхом конструктивного вдосконалення системи захисту та довгострокового життєзабезпечення. Технічний результат - абсолютна автономність і самодостатність будинку-сховища, комплексна багатофункціональність антисейсмічного герметизуючого захисного стаканафундамента, зокрема можливість забезпечення енергонезалежності і повної консервації будинку, здійснення контрольованого доступу, обладнання регенеративними системами, а також оптимізація механізмів спуску та підйому будинку з можливістю енергонезалежного переміщення в двох напрямках з дотриманням надійного строго вертикального контрольованого переміщення. Суть корисної моделі полягає в тому, що багатофункціональний будинок-сховище складається з будинку, спорудженого на суцільній жорсткій конструкції з механізмом для вертикального переміщення, заглибленого фундаменту, що вміщає весь корпус будинку із забезпеченням вертикального переміщення з рівня поверхні землі повністю вниз всередину заглибленого фундаменту та зворотно, та містить пристрій для з'єднання інженерного устаткування усередині будинку із зовнішніми кабелями і трубопроводами для подачі електроенергії, для телефонних або будь-яких інших комунікацій, для водопостачання і каналізації, а також верхній люк для закриття заглибленого фундаменту після спуску будинку в нижнє захищене положення, при цьому суцільна жорстка конструкція виконана у вигляді транспортно-фундаментної платформи, заглиблений фундамент виконаний у вигляді багатофункціонального антисейсмічного захисного стакана-фундаменту, що виконаний щонайменше з одною стінкою, обладнаною перевантажувальними ребрами, та виконаний з можливістю забезпечення енергонезалежності і повної консервації будинку з контрольованим доступом і регенеративними системами, а також механізм для вертикального переміщення обладнаний інерційним механізмом спуску в нижнє захищене положення та підйомним ліфтовим поясом, обладнаним демпфуючим механізмом, з можливістю енергонезалежного переміщення в двох напрямках, із забезпеченням кругового обертання будинку або без нього, а пристрій для з'єднання інженерного устаткування усередині будинку із зовнішніми кабелями і трубопроводами обладнаний щонайменше одним спіралевидним шлейфом, виконаним роздільним або комбінованим. Механізм для вертикального переміщення з інерційним механізмом спуску в нижнє захищене положення та механізмом для підйому у верхнє стаціонарне положення виконані з можливістю використання зовнішнього джерела енергії або без його використання, або механічним способом, в тому числі вручну. Підйомний ліфтовий пояс виконаний інерційно-гелікоїдним, а демпфуючий механізм, яким обладнаний ліфтовий пояс, виконаний плаваючого або пружного типу. Перевантажувальні ребра антисейсмічного захисного стакана-фундаменту виконані переважно спіралевидними. Захисний стакан-фундамент виконаний з можливістю герметизації, в т.ч. гідрогерметизації, та захисту від впливів стихії, а також з механізмом автоматичної або механічної герметизації верхнього люка для закривання захисного стакана після спуску будинку в нижнє захищене положення. Контрольований доступ у будинок та з нього в нижньому захищеному положенні виконаний через герметизовані тунелі, обладнані карантинними зонами і шлюзовими камерами з гермодверима. Конструкція антисейсмічного захисного стакана-фундаменту передбачає можливість довгострокового перебування в нижньому захищеному положенні, оснащення запасами прісної води, засобами довгострокового зберігання їстівних продуктів, законсервованих резервних джерел енергії, регенеративної каналізаційної системи з функцією керованою генерації горючого газу, системи активного/пасивного очищення повітря з можливістю його регенерації. Корпус будинку виконаний однорівневим або багаторівневим, а також будь-якої форми, зокрема циліндричної або квадратної, або прямокутної, або багатогранної. При цьому механізм для вертикального переміщення обладнаний роздільним або комбінованим привідним механізмом, розташованим або безпосередньо на транспортнофундаментній платформі, або на привідному ліфтовому кільці, що обертається навколо транспортно-фундаментної платформи. При переміщенні будинку з обертанням опорні колеса, інерційний тормоз і зубчатий привід підйомного механізму змонтовані безпосередньо на суцільно жорсткій транспортнофундаментній платформі, а при переміщенні будинку без обертання опорні колеса, інерційний 2 UA 96502 U 5 10 15 20 25 30 35 40 45 50 55 тормоз і зубчатий привід підйомного механізму змонтовані на привідному ліфтовому кільці, що обертається навкруги транспортно-фундаментної платформи. Суть корисної моделі пояснюється кресленнями. На фіг. 1 схематично зображено будинок-сховище із захисним стаканом-фундаментом та комунікаціями, в перерізі, на фіг. 2 - система засобів контрольованого доступу у будиноксховище в нижньому захищеному положенні, на фіг. 3 - стакан-фундамент в перерізі, зі спіралевидним шлейфом. Патентний пошук аналогічних технічних рішень показав, що заявлена сукупність суттєвих ознак відсутня у відомих джерелах патентно-технічної літератури. Додатковий пошук аналогічних технічних рішень в науково-технічній літературі показав, що технічного рішення з наведеною сукупністю ознак, що забезпечують отримання заданого технічного результату, немає, отже, це технічне рішення має новизну. Для утворення комплексної багатофункціональності нової конструкції антисейсмічного герметизуючого стакана-фундамента відповідно до заявленого технічного рішення, функціонування якого засновано на новому оптимальному принципі захищеності, де застосовані нові комбінації технічних рішень з утворенням нового технічного ефекту, отже можливість реалізації пропонованої корисної моделі доводить, що вона є промислово придатною. Існує тісний причинно-наслідковий зв'язок між усією сукупністю суттєвих ознак і отриманим технічним результатом. Можливість абсолютно надійного укриття дому з мешканцями під поверхню землі на невизначено довгий час з можливістю контрольованого входу-виходу через герметизовані тунелі і шлюзи дозволяє надійно захистити як будинок, так і його мешканців від природних лих, крадіжок, хуліганства і дії довкілля. Довготривале перебування мешканців у захищеному положенні можливе у разі оснащення запасами прісної води, засобами довгострокового зберігання їстівних продуктів, законсервованих резервних джерел енергії, а також з використанням теплової енергії землі. Довгострокова повна консервація будинку можлива лише за наявності комплексного багатофункціонального облаштування герметизуючого стакана-фундамента або технічних приміщень регенеративними системами, а саме: регенеративними системами забезпечення енергонезалежності і регенеративної каналізаційної системи з функцією керованої генерації горючого газу, а також системи активного або пасивного очищення повітря з можливістю його регенерації. Крім того, верхній люк може бути обладнаний накопичувачами енергії (сонячної, космічної, тощо). Інерційно-гелікоїдний механізм спуску в нижнє захищене положення та підйомний (ліфтовий) пояс з демпфуючим механізмом забезпечують рівномірне і плавне вертикальне переміщення будинку. Ці механізми мають можливість як енергонезалежного переміщення будинку в двох напрямках, так і використання зовнішнього або резервного джерела енергії. При цьому гелікоїдний механізм може бути виконаний на базі як прямого, так і косого гелікоїда. Виконання з'єднувального шлейфу спіралевидним дозволяє безперешкодно переміщуватися йому разом з будинком і безперебійно виконувати контактну функцію в будьякому положенні будинку (верхньому або нижньому), а також під час його вертикального переміщення, при цьому виключені застої у витках. Така конструкція шлейфу дозволяє спуск і підйом будинку як з обертанням, так і без нього. Виконання антисейсмічного стакана-фундаменту з щонайменше одною стінкою, посиленою ребрами жорсткості, здійснена для стримування зсувів земної кори при землетрусах та інших струсах земної поверхні. Обладнання стакана-фундаменту двома і більше стінками утворює систему n-шарового термоса (де n≥2), що збільшує рівень збереження цілісності будинку у захищеному положеннівід значних зсувів земної кори, а також покращує якість герметизації будинку від впливів зовнішнього середовища. Герметизація верхньої частини будинку верхнього люка, виконаного переважно у вигляді площинної конструкції, додатково забезпечується автоматичним або механічним шляхом. Корпус будинку може бути виконаний будь-якої форми, зокрема циліндричної, квадратної, прямокутної або багатогранної форми, а також може бути однорівневим або багаторівневим, тобто не містить жодних архітектурних обмежень для власників будинків, обладнаних такою системою захисту. Розроблена система вертикального переміщення будинку, що включає нову сукупність конструктивних елементів, передбачає можливість обертання будинку в ході переміщення або забезпечує його вертикальне переміщення без обертання, що забезпечується виконанням транспортно фундаментної платформи з привідним ліфтовим кільцем. 3 UA 96502 U 5 10 15 20 25 30 35 40 45 50 55 60 Багатофункціональний будинок-сховище (фіг. 1) містить будинок 1, корпус якого споруджений на суцільній жорсткій конструкції, виконаній у вигляді транспортно-фундаментної платформи 2 з механізмом для вертикального переміщення 3, заглиблений антисейсмічний герметизуючий захисний стакан-фундамент 4, що вміщає весь корпус будинку із забезпеченням вертикального переміщення з рівня поверхні землі повністю вниз всередину заглибленого стакана-фундаменту та зворотно. Стакан-фундамент 4 обладнаний щонайменше одною стінкою 5 з перевантажувальними ребрами, а також верхнім люком 6 площинної конструкції з механізмом герметизації 7 у вигляді ущільнювального пояса. Перевантажувальні ребра доцільно виконувати спіралевидними. Крім того, стакан-фундамент 4 має пристрій 8 для з'єднання інженерного устаткування усередині будинку із зовнішніми кабелями і трубопроводами. Механізм для вертикального переміщення 3, обладнаний інерційним механізмом спуску в нижнє захищене положення та механізмом підйому у верхнє стаціонарне положення - підйомним ліфтовим поясом, що виконаний інерційно-гелікоїдним та обладнаним демпфуючим механізмом, який може бути плаваючого або пружного типу. Інерційний механізм спуску в нижнє захищене положення, що входить до механізму 3, виконаний у вигляді комбінованого опорного колеса 9 з інерційним тормозом і зубчастим підйомним колесом (на фіг. 1-3 не показано). Механізм підйому у верхнє стаціонарне положення виконаний як комбінований інерційний ліфтовий (підйомно-спусковий) механізм, що входить до механізму 3, може бути виконаний у вигляді окремо змонтованих функціональних елементів: опорних несучих коліс 9, магнітного підвісу, інерційного гальма, зубчастого механізму підйому тощо. При переміщенні будинку 1 з обертанням опорні колеса 9, інерційне гальмо і зубчатий привід підйомного механізму змонтовані безпосередньо на суцільно жорсткій транспортнофундаментній платформі 2, а при переміщенні будинку 1 без обертання опорні колеса 9, інерційне гальмо і зубчатий привід підйомного механізму змонтовані на привідному кільці, що обертається навколо транспортно-фундаментної платформи 2. Стакан-фундамент 4 обладнаний щонайменше одною універсальною технологічною пазухою 10, яка може застосовуватися для розміщення законсервованих резервних джерел енергії, регенеративної каналізаційної системи з пристроєм керування генерації горючого газу та системи активного/пасивного очищення повітря з можливістю його регенерації. Технологічні пазухи 10 розташовані розподільно в обсязі стакана-фундаменту 4. Стакан-фундамент 4 обладнаний також опорним ліфтовим каналом 12 механізму 3, який виконує опорну функцію при вертикальному переміщенні. Крім того, стакан-фундамент 4 (фіг. 3) сполучений з тунелем 11, що обладнаний карантинною зоною 13 і шлюзовою камерою 15 з гермодверима 16. Пристрій 8 з'єднаний з інженерним устаткуванням усередині будинку із зовнішніми кабелями і трубопроводами за допомогою шлейфа 14 (фіг. 2). Запаси або джерело прісної води, засоби довгострокового зберігання їстівних продуктів, окрім технічних приміщень, розташовані в зоні резервних засобів технологічної пазухи 10. Верхній люк 6 площинної конструкції може бути виконаний в двох варіантах: як площинна покрівля будинку, що закриває стакан-фундамент 4 при спуску будинку 1 в захищене положення і переміщається разом з будинком 1 вертикально, або як окрема площинна конструкція, що закриває стакан-фундамент 4 після спуску будинку 1 в захищене положення і при цьому переміщається в горизонтальній площині із застосуванням самостійного або комбінованого привода. Багатофункціональний будинок-сховище 1, який зазвичай знаходиться на поверхні землі в стаціонарному положенні, у разі небезпеки будь-якого характеру завдяки конструктивному удосконаленню набув можливість на досить довгий час повністю сховатись в підземний стаканфундамент 4. Після запуску механізму для вертикального переміщення 3 транспортнофундаментна платформа 2 за допомогою інерційного механізму спуску механізму для вертикального переміщення 3 починає плавний спуск будинку в нижнє захисне положення. При цьому для переміщення будинку 1 з обертанням механізм для вертикального переміщення 3 застосовує закріплені на жорсткій конструкції транспортно-фундаментної платформи 2 блоків по дві пари опорних коліс 9 або комбіновані колеса з редукційним приводом для підняття вверх та інерційними тормозами для спуску вниз. Будинок 1 при застосуванні такої конструкції опускається в захищене положення і піднімається в стаціонарне положення з обертанням навкруги власної осі. Для переміщення будинку 1 без обертання механізм для вертикального переміщення 3 застосовує привідне кільце, розташоване навколо транспортно-фундаментної платформи 2, яке обертається навкруги транспортно-фундаментної платформи 2 із закріпленими на ній опорними колесами 9 комбінованого типу: колесами з інерційними тормозами для спуска і колесами з зубчатим зацепом за спеціальну зубчасту рейку-рельс для підйому. Будинок 1 в цьому випадку 4 UA 96502 U 5 10 15 20 25 30 35 40 45 50 55 60 опускається в захищене положення і піднімається в стаціонарне положення без обертання накруги власної осі. Стакан-фундамент 4, обладнаний щонайменше одною стінкою 5 і завдяки її перевантажувальним ребрам спеціальної конструкції (переважно спіралевидної) здатний витримати великі навантаження при зсувах земної кори в будь-яких напрямках, його захисна функція значно посилюється із застосуванням понад одної стінки 5. Після спуску будинку 1 в нижнє захищене положення площинна конструкція верхнього люка 6 переміщається в захисне положення і закриває стакан-фундамент 4, а механізмом герметизації 7 герметизує стаканфундамент 4 зверху. Таким чином, стакан-фундамент 4 разом з будинком 1 надійно захищений з усіх боків. Зв'язок із зовнішнім світом здійснюється через тунель 11, карантинну зону 13 і шлюзову камеру 15 з гермодверима 16. Пристрій 8 через спіралевидний шлейф 14, що виконаний роздільним або комбінованим, тобто утворений декількома комунікаційними каналами в загальному площинному або круглому каналі, з'єднує інженерне устаткування усередині будинку із зовнішніми кабелями і трубопроводами, забезпечуючи функціонування всіх систем життєзабезпечення одночасно із доступом до запасів або джерела прісної води, засобів довгострокового зберігання їстівних продуктів, що розташовані в зоні резервних засобів технологічної пазухи 10. При необхідності існує можливість переключення на резервні джерела енергії та на регенеративну каналізаційну систему з пристроєм керування генерацією горючого газу та на систему активного/пасивного очищення повітря з можливістю його регенерації, що розташовані в зоні щонайменше одної технологічної пазухи 10. Таким чином, будинок 1 стає самодостатньою схованкою на довгий час без зовнішнього забезпечення електричною енергією, водою та іншими ресурсами. Основний спуск - інерційний, при якому ніякі джерела енергії не потребуються. Підйом може здійснюватись від декількох типів привода: електричний (основний), гідравлічний, механічний тощо. Резервними джерелами в цьому випадку є акумуляторні батареї, а при необхідності спеціалізовані джерела енергії з хімічною або фізичною активацією. Передбачено виконання спуску-підйому будинку 1 з круговим обертанням або без нього. У разі, коли будинок обертається під час спуску та підйому, опорні колеса, інерційне гальмо і зубчатий привід підйомного механізму ліфтового пояса змонтовані безпосередньо на суцільно жорсткій транспортно-фундаментній платформі 2. При конструктивному рішенні, коли будинок 1 під час спуску-підйому не обертається, опорні колеса, інерційний тормоз і зубчатий привід підйомного механізму 3 змонтовані на привідному ліфтовому кільці, що обертається навколо транспортно-фундаментної платформи 2. Але в обох випадках зазначені конструктивні рішення механізму 3 мають однакове цільове призначення і виконують однакову функцію вертикального переміщення будинку 1 з поверхні землі в захищене положення. У разі інерційного спуску без застосування джерел енергії по команді "Спуск" автоматично закриваються зовнішні двері будинку 1, піднімаються бар'єри безпеки, знімаються блокуючі фіксатори і починається спуск будинку 1 в захищене положення. Максимальна швидкість спуску передбачена регулюванням робочих інерційних гальм механізму для вертикального переміщення 3, що обмежують швидкість опорних коліс 9 платформи 2, і резервних аварійних інерційних гальм, що обмежують швидкість спуска і обертання самої платформи 2 або привідного кільця, що обертається навколо транспортно-фундаментної платформи. Фінішне гальмування в нижньому захищеному положенні здійснюється комбіновано за рахунок геометрії останнього витка ліфтової спіралі каналу 12, демпфуючих упорів, магнітного гальма та інших пристроїв в технічно обґрунтованих конкретними умовами комбінаціях. При цьому всі комунікаційні канали, що з'єднують інженерне устаткування усередині будинку 1 із зовнішніми кабелями і трубопроводами, у спіралевидному шлейфі 14 укладаються в площинну спіраль під транспортно-фундаментною платформою 2 в зарезервованому об'ємі без перегинів і перекручувань, що забезпечує безперебійність функціонування інженерного устаткування усередині будинку 1 як під час спуску, так і в захищеному нижньому положенні будинку 1. Переключення на резервні джерела здійснюється автоматично або вручну. Підйом будинку здійснюється таким чином. Спочатку розгерметизовується ущільнювальний пояс 7 верхнього люка 6, який потім піднімається разом з будинком 1, якщо він є невід'ємною частиною будинку 1, або відсовується вбік перед підйомом будинку 1 при іншій, тобто не площинній, конфігурації даху будинку 1. Підйом здійснюється окремим або комбінованим зубчастим приводом механізму 3, що складається із зубчастих коліс 9, розташованих на ліфтовому приводі у вигляді привідного кільця, що обертається, або на транспортно-фундаментній платформі 2, що не обертається, а 5 UA 96502 U 5 10 15 також зубчастої рейки, розташованої на верхній або вертикальній стінці спіралевидного (гелікоїдного) опорного каналу 12 антисейсмічного стакана-фундаменту 4. Підйом може здійснюватися від декількох типів приводу. Основним вживаним приводом є електромеханічний з можливістю підключення будь-яких інших типів приводів. Резервним приводом підйому, є кроковий універсальний привод. Будинок 1 поступово піднімається на поверхню у своє верхнє стаціонарне положення механізмом підйому механізму для вертикального переміщення 3 по опорному ліфтовому каналу 12. При цьому всі комунікаційні канали, що з'єднують інженерне устаткування усередині будинку 1 із зовнішніми кабелями і трубопроводами, у шлейфі 14 з-під транспортнофундаментної платформи 2 також без перегинів і перекручувань набуває первинної (об'ємної) спіралевидної форми, що забезпечує безперебійність функціонування інженерного устаткування усередині будинку 1 під час його підйому. Можливо створення групи будинків-схованок, які мають можливість комунікації через тунелі 11, шлюзові камери 15 з карантинними зонами 13 і гермодверима 16. Такі групи можуть одночасно автоматично спускатися в захищене нижнє положення за одним сигналом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 60 1. Багатофункціональний будинок-сховище, що складається з будинку, спорудженого на суцільній жорсткій конструкції з механізмом для вертикального переміщення, заглибленого фундаменту, що вміщає весь корпус будинку із забезпеченням вертикального переміщення з рівня поверхні землі повністю вниз всередину заглибленого фундаменту та зворотно, та містить пристрій для з'єднання інженерного устаткування усередині будинку із зовнішніми кабелями і трубопроводами для подачі електроенергії, для телефонних або будь-яких інших комунікацій, для водопостачання і каналізації, а також верхній люк для закриття заглибленого фундаменту після спуску будинку в нижнє захищене положення, який відрізняється тим, що суцільна жорстка конструкція виконана у вигляді транспортно-фундаментної платформи, заглиблений фундамент виконаний у вигляді багатофункціонального антисейсмічного захисного стаканафундамента, що виконаний щонайменше з одною стінкою, обладнаною перевантажувальними ребрами, та виконаний з можливістю забезпечення енергонезалежності і повної консервації будинку з контрольованим доступом і регенеративними системами, а також механізм для вертикального переміщення, обладнаний інерційним механізмом спуску в нижнє захищене положення та механізмом для підйому у верхнє стаціонарне положення у вигляді підйомного ліфтового пояса, обладнаний демпфуючим механізмом, з можливістю енергонезалежного переміщення в двох напрямках, із забезпеченням кругового обертання будинку або без нього, а пристрій для з'єднання інженерного устаткування усередині будинку із зовнішніми кабелями і трубопроводами обладнаний щонайменше одним спіралевидним шлейфом, виконаним роздільним або комбінованим. 2. Будинок-сховище за п. 1, який відрізняється тим, що механізм для вертикального переміщення з інерційним механізмом спуску в нижнє захищене положення та механізмом для підйому у верхнє стаціонарне положення виконані з можливістю використання зовнішнього джерела енергії або без його використання, або механічним способом, в тому числі вручну. 3. Будинок-сховище за пп. 1, 2, який відрізняється тим, що підйомний ліфтовий пояс виконаний інерційно-гелікоїдним, а демпфуючий механізм, яким обладнаний ліфтовий пояс, виконаний плаваючого або пружного типу. 4. Будинок-сховище за будь-яким з пп. 1-3, який відрізняється тим, що перевантажувальні ребра антисейсмічного захисного стакана-фундаменту виконані переважно спіралевидними. 5. Будинок-сховище за будь-яким з пп. 1-4, який відрізняється тим, що захисний стаканфундамент виконаний з можливістю герметизації та захисту від впливів стихії, а також з механізмом автоматичної або механічної герметизації верхнього люка для закривання захисного стакана після спуску будинку в нижнє захищене положення. 6. Будинок-сховище за будь-яким з пп. 1-5, який відрізняється тим, що контрольований доступ у будинок та з нього в нижньому захищеному положенні виконаний через герметизовані тунелі, обладнані карантинними зонами і шлюзовими камерами з гермодверима. 7. Будинок-сховище за будь-яким з пп. 1-6, який відрізняється тим, що конструкція антисейсмічного захисного стакана-фундаменту передбачає можливість довгострокового перебування в нижньому захищеному положенні, оснащення запасами прісної води, засобами довгострокового зберігання їстівних продуктів, законсервованих резервних джерел енергії, регенеративної каналізаційної системи з функцією, керованою генерацією горючого газу, системи активного/пасивного очищення повітря з можливістю його регенерації. 6 UA 96502 U 5 10 8. Будинок-сховище за будь-яким з пп. 1-7, який відрізняється тим, що корпус будинку виконаний однорівневим або багаторівневим, а також будь-якої форми, зокрема циліндричної або квадратної, або прямокутної, або багатогранної. 9. Будинок-сховище за пп. 1, 3, який відрізняється тим, що механізм для вертикального переміщення обладнаний роздільним або комбінованим привідним механізмом, розташованим або безпосередньо на транспортно-фундаментній платформі, або на ліфтовому привідному кільці, що обертається навколо транспортно-фундаментної платформи. 10. Будинок-сховище за будь-яким з пп. 1-9, який відрізняється тим, що при переміщенні будинку з обертанням опорні колеса, інерційний тормоз і зубчатий привід підйомного механізму змонтовані безпосередньо на суцільно жорсткій транспортно-фундаментній платформі, а при переміщенні будинку без обертання опорні колеса, інерційний тормоз і зубчатий привід підйомного механізму змонтовані на привідному кільці, що обертається навколо транспортнофундаментної платформи. 7 UA 96502 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
