Аспіраційна колонка

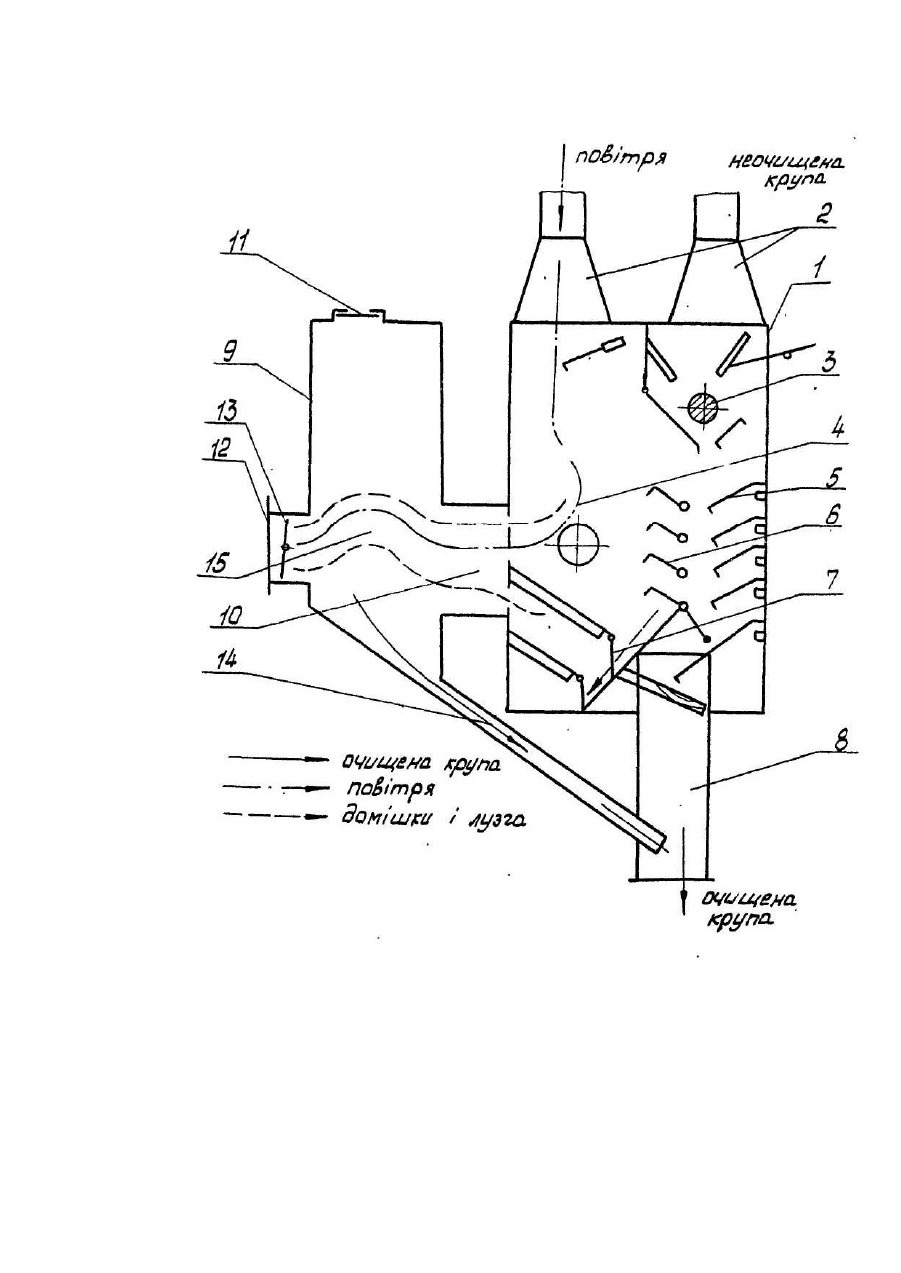

Винахід відноситься до крупяної промисловості і може бути використаний при відокремленні легковагих домішок (лузги, пилюки, мілкого сміття) від крупи. Відома аспіраційна колонка [1], яка складається з корпусу, отворів подачі повітря і неочищеної крупи, валика живлення, осадної камери, нерухомих схилів, поворотних і гр узових клапанів. Неочищена крупа через приймальний отвір попадає на валик живлення і рівномірною стрічкою через грузовий клапан поступає на перший нерухомий грузовий схил. В подальшому, переміщуючись з одного схилу на другий, неочищена крупа кожний раз змінює напрям руху, створюючі чотири каскади. По вьому шляху переміщення неочищена крупа продувається повітряним потоком, який захоплює і несе в осадну камеру легковагі домішки (лузгу, пилюку, сміття і т.п.). Ядро крупи, яке пройшло всі каскади пневмосепарування, поступає в нижню частину корпусу на похилу площину магнітного пристрою, проходить по ній, після чого виводиться із машини. Металомагнітні домішки утримуються на полюсних накладках. Ці домішки періодично видаляються, очищуючі магнітні поверхні. Легковагі домішки осідають в осадній камері і по мірі накопления виводяться із машини (прототип). З заявленим винаходом прототип співпадає по слідуючих ознаках: корпусу, отворів подачі повітря і неочищеної крупи, валика живлення, осадної камери, нерухомих схилів, поворотних і гр узових клапанів. Недоліком відомої аспіраційної колонки є можливість попадання очищеної крупи до легковагих домішок, за рахунок нерівномірної подачі неочищеної крупи на очисні каскади, яка залежить від якості регулювання механізму, а також процесу продування продукту при проходженні його через очисні каскади, що залежить від стабільності напору стиснутого повітря і якості продукту. Легковагі домішки з залишками ядер крупи збираються в нижній частині осадної камери, повторно не провітрюються, а виводяться із машини. В основу винаходу поставлена задача вдосконалення аспіраційної колонки, в якій введення об'ємного відокремлювача, осадна камера якого з'єднана трубою з осадною камерою аспіраційної колонки, дозволяє повторно очищати в об'ємному відокремлювачі легковагі домішки з залишками ядер крупи, які попали в осадну камеру аспіраційної колонки після проходження неочищеної крупи через каскади пневмосепарування, забезпечує більш повне відокремлювання продукту від легковагих домішок і за рахунок цього підвищити вихід гречневої крупи. Поставлена задача досягається за рахунок того, що в аспіраційній колонці, яка складається з корпусу, в якому розташовані отвори подачі повітря і неочищеної крупи, валика живлення, осадної камери, нерухомих схилів, поворотних і грузових клапанів згідно винаходу вводиться те, що в конструкцію введений об'ємний відокремлювач, осадна камера якого з'єднана трубою з осадною камерою аспіраційної колонки, причому вихідний патрубок з днища об'ємного відокремлювача під'єднаний з патрубком виходу очищеної крупи з аспіраційної колонки, а вихідний патрубок, з'єднаний з боковою стінкою об'ємного відокремлювача призначений для виходу через клапан легковагих домішок крупи. Аспіраційна колонка складається з корпусу 1, в якому розташовані отвори 2 подачі повітря і неочищеної крупи. В корпусі 1 розміщені валик живлення 3, осадна камера 4, нерухомі схили 5, поворотні клапани 6, грузові клапани 7, патрубок виходу очищеної крупи 8. До корпусу 1 аспіраційної колонки приєднаний корпус 9 об'ємного відокремлювача через трубу 10, в корпусі 9 об'ємного відокремлювача виконана шиберна заслонка 11. Об'ємний відокремлювач має вихідний патрубок 12 з бокової стінки для виходу легковагих домішок і клапан 13, а також вихідний патрубок 14 з днища для виходу очищеної крупи з осадної камери 15 об'ємного відокремлювача. Працює аспіраційна колонка наступним чином. Через отвори 2, розташовані в корпусі 1 аспіраційної колонки, на валик живлення 3 подається повітря і неочищена крупа, яка рухається по нерухомих схилах 5 і поворотних клапанах 6, очищається від легковагих домішок і попадає в патрубок виходу очищеної крупи 8. Легковагі домішки крупи за рахунок осадної камери 4 і грузових клапанів 7 осідають на дні аспіраційної колонки з подальшим видаленням з неї. Частина легковагих домішок з рештками крупи через трубу 10 попадає до корпусу 9 і осадної камери 15 об'ємного відокремлювача, продуктивність якого регулюється шиберною заслонкою 11. В осадній камері 15 об'ємного відокремлювача відбувається додаткова очистка крупи, в результаті чого легковагі домішки видаляються через вихідний патрубок 12 з бокової стінки з клапаном 13, а очищена крупа через вихідний патрубок 14 з днища попадає в патрубок 8.
