Ізолюючий воду пристрій повітропровідної труби кільцевого охолоджувача

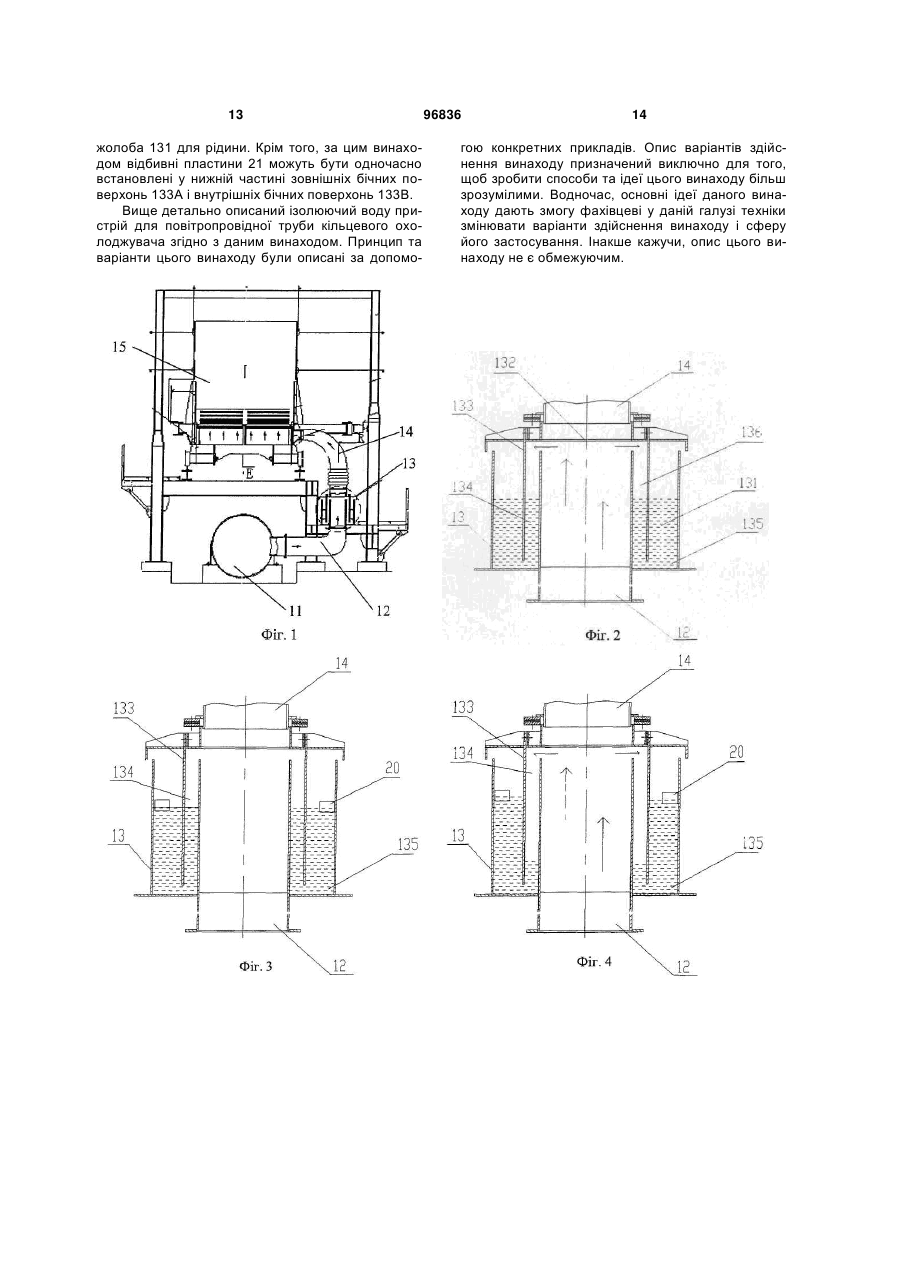

1. Ізолюючий воду пристрій для повітропровідної труби кільцевого охолоджувача, що містить кільцевий жолоб для рідини, який оточує повітропровідну трубу, та кришку, що встановлюється поверх кільцевого жолоба для рідини і має форму дверей у радіальному перерізі, де кришка у формі дверей має поперечну пластину, що виступає з цієї кришки, входячи у кільцевий жолоб для рідини і поділяючи кільцевий жолоб для рідини на внутрішній кільцевий жолоб для рідини і зовнішній кільцевий жолоб для рідини, які сполучаються з повітропровідною трубою та навколишнім повітрям відповідно, який відрізняється тим, що у кільцевому жолобі для рідини передбачено запобіжні елементи, що запобігають коливанням поверхні води, для зменшення амплітуди коливань поверхні води, коли поверхня води у кільцевому жолобі для рідини зазнає різких коливань. 2. Ізолюючий воду пристрій за п. 1, який відрізняється тим, що запобіжні елементи являють собою елементи з малою густиною відносно густини води, що плавають на поверхні води. 3. Ізолюючий воду пристрій за п. 2, який відрізняється тим, що елементи з малою густиною відно 2 (19) 1 3 Даний винахід стосується чавуноплавильної та сталеплавильної промисловості. Зокрема, даний винахід стосується ізолюючого воду пристрою повітропровідної труби кільцевого охолоджувача. Кільцевий охолоджувач використовується для охолодження спеченого матеріалу у процесі плавлення у чорній металургії. Кільцевий охолоджувач має в цілому кільцеподібну форму. Спечений матеріал подається через повний циркуляційний контур до кільцевого охолоджувача для охолодження. Як показано на фіг. 1, що являє собою вигляд кільцевого охолоджувача у радіальному перерізі, один кінець відвідної повітропровідної труби 12 жорстко з'єднаний із головною повітропровідною трубою 11, а інший кінець з'єднаний із можливістю ковзання з кінцем рухомої повітропровідної труби 14, інший кінець якої жорстко з'єднаний із піддоном 15. У процесі експлуатації кільцевого охолоджувача подачу повітря до головної повітропровідної труби 11 забезпечують вентилятори. Повітря подається до відвідних повітропровідних труб 12 через головну повітропровідну трубу 11, а потім, через рухомі повітропровідні труби 14, на піддони 15, охолоджуючи таким чином матеріал на зазначених піддонах 15. У процесі охолодження піддони 15 рухаються всередині кільцевого охолоджувача, змушуючи рухомі повітропровідні труби 14 рухатися разом у такий спосіб, щоб забезпечити рух зазначених повітропровідних труб 14 відносно відвідних повітропровідних труб 12. Відповідно, важко забезпечити щільне з'єднання між рухомими повітропровідними трубами 14 та відвідними повітропровідними трубами 12, що легко може призвести до витоку повітря і вплинути на ефективність охолодження матеріалу. Для уникнення витоків повітря передбачено ізолюючий воду пристрій 13, де рухомі повітропровідні труби 14 та відвідні повітропровідні труби 12 з'єднані між собою з можливістю ковзання для забезпечення ефекту ущільнення. Як показано на фіг. 2, що являє собою вигляд ізолюючого воду пристрою 13 у радіальному перерізі, зазначений ізолюючий воду пристрій 13 містить кільцевий жолоб 131 для рідини, що оточує відвідні повітропровідні труби 12. Над зазначеним кільцевим жолобом 131 для рідини встановлено кришку 132, що має форму дверей у радіальному перерізі. Ширина кришки 132 перевищує ширину кільцевого жолоба 131 для рідини, завдяки чому зазначена кришка захищає кільцевий жолоб 131 для рідини та запобігає потраплянню до зазначеного жолоба 131 для рідини бруду ззовні. На кришці 132 встановлені поперечні пластини 133, які входять до кільцевого жолоба 131 для рідини. Нижній край поперечних пластин 133 знаходиться нижче рівня рідини у кільцевому жолобі 131 для рідини та утримується на певній відстані від дна зазначеного кільцевого жолоба 131 для рідини. Поперечні пластини 133 поділяють кільцевий жолоб 131 для рідини на внутрішній кільцевий жолоб 134 для рідини та зовнішній кільцевий жолоб 135 для рідини. Внутрішній кільцевий жолоб 134 для рідини сполучається з повітропровідною трубою кільцевого охолоджувача за допомогою проходу 96836 4 136, а зовнішній жолоб 135 для рідини сполучається із навколишнім повітрям. У процесі роботи кільцевого охолоджувача повітряний напір всередині повітропровідної труби швидко змінюється, особливо під час запуску та вимикання вентиляторів, коли зміни повітряного напору всередині повітропровідної труби є особливо різкими. Різкі зміни повітряного напору всередині повітропровідної труби призводить до різких змін перепаду тиску між поверхнею води внутрішнього кільцевого жолоба 134 для рідини та поверхнею води зовнішнього кільцевого жолоба 135 для рідини, що, у свою чергу, викликає сильні коливання поверхні води. Розбризкування води, спричинене коливанням, впливає на ефективність охолодження матеріалу, якщо такі бризки потрапляють до піддону 15 під дією високошвидкісного потоку повітря всередині повітропровідної труби. Якщо поверхня води коливається настільки сильно, що поверхня води у внутрішньому кільцевому жолобі 134 для рідини знаходиться нижче нижнього краю поперечних пластин 133, потік повітря у повітропровідній трубі виходитиме з-під нижнього краю поперечних пластин 133, переносячи воду із зовнішнього жолоба 135 для рідини. У протилежному випадку, якщо поверхня води у зовнішньому кільцевому жолобі 135 для рідини розташована нижче нижнього краю поперечних пластин 133, вода з кільцевого жолоба 131 для рідини потраплятиме до повітропровідної труби і переноситиметься до піддону 15 потоком повітря, впливаючи таким чином на нормальну роботу кільцевого охолоджувача. Метою цього винаходу є вирішення технічної проблеми створення ізолюючого воду пристрою для повітропровідної труби кільцевого охолоджувача. Зазначений ізолюючий воду пристрій здатний зменшити амплітуду коливань поверхні води та забезпечити нормальну роботу кільцевого охолоджувача у разі зміни потоку повітря у повітропровідній трубі. Винахід розкриває ізолюючий воду пристрій для повітропровідної труби кільцевого охолоджувача, що містить кільцевий жолоб для рідини, який оточує зазначену повітропровідну трубу, та кришку, що встановлюється поверх зазначеного кільцевого жолоба і має форму дверей у радіальному перерізі, де зазначена кришка у формі двері має поперечну пластину, що виступає з цієї кришки, входячи у зазначений кільцевий жолоб для рідини і поділяючи зазначений кільцевий жолоб на внутрішній кільцевий жолоб і зовнішній кільцевий жолоб, які сполучаються з повітропровідною трубою та навколишнім повітрям відповідно, і де у зазначеному кільцевому жолобі передбачено бар'єрні елементи, що запобігають коливанням поверхні води. У переважному варіанті зазначені бар'єрні елементи являють собою легкі елементи, що плавають на поверхні води. У переважному варіанті зазначені легкі елементи розташовані у внутрішньому кільцевому жолобі для рідини та/або зовнішньому кільцевому жолобі для рідини. 5 У переважному варіанті ширина зазначених легких елементів, розташованих у внутрішньому кільцевому жолобі для рідини, перевищує половину ширини зазначеного внутрішнього кільцевого жолоба для рідини, а ширина легких елементів, розташованих у зовнішньому кільцевому жолобі для рідини, перевищує половину ширини зазначеного зовнішнього кільцевого жолоба для рідини. У переважному варіанті зазначені бар'єрні елементи являють собою певну кількість відбивних пластин, розташованих на зовнішніх бічних стінках зазначеного зовнішнього кільцевого жолоба для рідини. У переважному варіанті зазначені відбивні пластини також розташовані на зовнішніх бічних поверхнях поперечних пластин. У переважному варіанті зазначені відбивні пластини розташовані на внутрішніх бічних стінках внутрішнього кільцевого жолоба для рідини та на внутрішніх бічних поверхнях зазначених поперечних пластин. У переважному варіанті на зовнішніх бічних стінках зовнішнього кільцевого жолоба для рідини передбачено виступ, що проходить назовні. У переважному варіанті на внутрішніх бічних стінках внутрішнього кільцевого жолоба для рідини передбачено виступ, що проходить назовні. Відбивну пластину з'єднано з нижньою частиною зазначених поперечних пластин за допомогою рухомого з'єднання. Даний винахід має наступні переваги над прототипами: У кільцевому жолобі для рідини ізолюючого воду пристрою за цим винаходом розташовані бар'єрні елементи. Якщо поверхня води у зазначеному кільцевому жолобі для рідини зазнає різких коливань, ці бар'єрні елементи здатні ефективно зменшити амплітуду коливань поверхні води та запобігти перенесенню бризок води, що утворюються внаслідок коливань, до піддонів швидкісним потоком повітря всередині повітропровідної труби або перешкоджати захопленню води із зовнішнього кільцевого жолоба для рідини потоком повітря всередині повітропровідної труби, забезпечуючи таким чином нормальну роботу кільцевого охолоджувача. Фіг. 1 являє собою вигляд у радіальному перерізі кільцевого охолоджувача. Фіг. 2 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою. Фіг. 3 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з першим варіантом здійснення цього винаходу. Фіг. 4 являє собою схематичне зображення ізолюючого воду пристрою, зображеного на фіг. З, у робочому стані. Фіг. 5 являє собою схематичне зображення ізолюючого воду пристрою, зображеного на фіг. З, в іншому робочому стані. Фіг. 6 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з другим варіантом здійснення цього винаходу. Фіг. 7 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з третім варіантом здійснення цього винаходу. 96836 6 Фіг. 8 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з четвертим варіантом здійснення цього винаходу. Фіг. 9 являє собою схематичне зображення ізолюючого воду пристрою, зображеного на фіг. 8, у робочому стані. Фіг. 10 являє собою схематичне зображення ізолюючого воду пристрою, зображеного на фіг. 8, в іншому робочому стані. Фіг. 11 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з п'ятим варіантом здійснення цього винаходу. Фіг. 12 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з шостим варіантом здійснення цього винаходу. Фіг. 13 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з сьомим варіантом здійснення цього винаходу. Фіг. 14 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з восьмим варіантом здійснення цього винаходу. Фіг. 15 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з дев'ятим варіантом здійснення цього винаходу. Фіг. 16 являє собою вигляд у радіальному перерізі ізолюючого воду пристрою згідно з десятим варіантом здійснення цього винаходу. Щоб зробити зазначені вище цілі, характеристики та переваги даного винаходу більш зрозумілими, цей винахід далі описується детально із посиланням на фігури, що додаються, та конкретні варіанти його здійснення. Всередині кільцевого жолоба для рідини ізолюючого воду пристрою за цим винаходом розташовані бар'єрні елементи. Якщо поверхня води у зазначеному кільцевому жолобі для рідини зазнає різких коливань, ці бар'єрні елементи здатні ефективно зменшити амплітуду коливань поверхні води та запобігти перенесенню бризок води, що утворюються внаслідок коливань, до піддонів швидкісним потоком повітря всередині повітропровідної труби або перешкоджати захопленню води із зовнішнього кільцевого жолоба для рідини потоком повітря всередині повітропровідної труби, забезпечуючи таким чином нормальну роботу кільцевого охолоджувача. Цей винахід стосується не лише повітропровідної труби кільцевого охолоджувача у чавуноплавильній та сталеплавильній галузях, а й до інших різноманітних вентиляційних повітропровідних труб та каналів, зокрема до випускного каналу доменної печі, каналу подачі повітря у шахті тощо. Всередині кільцевого жолоба для рідини ізолюючого воду пристрою за цим винаходом розташовані бар'єрні елементи. Зазначені бар'єрні елементи можуть являти собою легкі елементи з відносно малою густиною, наприклад блоки з пластмаси, спінених полімерів, дерева тощо. Ці легкі елементи плавають на поверхні води у зазначеному кільцевому жолобі і ефективно зменшують амплітуду коливань поверхні води, коли ця поверхня зазнає різких коливань. Зазначені легкі елементи 20 можуть бути розташовані на поверхні води у зовнішньому кільцевому жолобі 135 для рідини за цим винаходом у 7 такий спосіб, щоб зменшувати амплітуду коливань поверхні води. Як показано на фіг. 3, легкі елементи 20 плавають на поверхні води у зовнішньому кільцевому жолобі 135 для рідини ізолюючого воду пристрою 13. Ширина легкого елементу 20 перевищує половину ширини зазначеного зовнішнього кільцевого жолоба 135 для рідини. У разі раптового збільшення швидкості потоку повітря всередині повітропровідної труби тиск повітря всередині зазначеної повітропровідної труби також різко підвищується. Підвищений тиск повітря діє на поверхню води внутрішнього кільцевого жолоба 134 для рідини через прохід 136, змушуючи поверхню води опускатися вниз (див. фіг. 4), водночас спричиняючи коливання зазначеної поверхні води. У цей момент поверхня води внутрішнього кільцевого жолоба 134 для рідини знаходиться відносно далеко від проходу 136, отже потрапляння бризок води, утворених внаслідок коливань, до повітропровідної труби є малоймовірним. Через воду тиск передається до поверхні води зовнішнього кільцевого жолоба 135 для рідини, змушуючи зазначену поверхню води підніматися і водночас спричиняючи коливання цієї поверхні. Легкі елементи 20, що плавають на поверхні води у зовнішньому кільцевому жолобі 135 для рідини, поглинають частину енергії коливань зазначеної поверхні, перешкоджаючи утворенню надто сильних бризок і розбризкуванню води внаслідок коливань поверхні води. У разі раптового зменшення швидкості потоку повітря всередині повітропровідної труби тиск повітря всередині зазначеної повітропровідної труби також різко зменшується. Тиск навколишнього повітря на поверхню води у зовнішньому кільцевому жолобі 135 для рідини у поєднанні з тиском, зумовленим різницею у висоті, змушує поверхню води опускатися вниз (див. фіг. 5). Легкі елементи 20 рівномірно розподіляють тиск повітря по поверхні води, перешкоджаючи утворенню надто сильних бризок внаслідок коливань поверхні води. Через воду тиск передається до поверхні води у внутрішньому кільцевому жолобі 134 для рідини, змушуючи зазначену поверхню води підніматися і водночас спричиняючи коливання цієї поверхні. Оскільки легкі елементи 20 здатні пом'якшувати тиск, який справляє на поверхню води навколишнє повітря, поверхня води у внутрішньому кільцевому жолобі 134 для рідини не може підніматися настільки різко, щоб бризки води, утворені внаслідок швидкого підйому поверхні води, виявилися надто сильними, отже зазначені бризки не можуть потрапити до повітропровідної труби. Завдяки наявності легких елементів 20 у зовнішньому кільцевому жолобі 135 для рідини, даний винахід дозволяє поглинати або пом'якшувати тиск на поверхню води у разі різкого збільшення або зменшення швидкості потоку повітря всередині повітропровідної труби, перешкоджаючи таким чином утворенню надто сильних бризок води внаслідок коливань поверхні води і ефективно зменшуючи амплітуду коливань поверхні води. Зазначені легкі елементи 20 можуть бути також розташовані на поверхні води у внутрішньому кільцевому жолобі 134 для рідини за цим винахо 96836 8 дом у такий спосіб, щоб зменшувати амплітуду коливань поверхні води. Як показано на фіг. 6, легкі елементи 20 плавають на поверхні води у внутрішньому кільцевому жолобі 134 для рідини ізолюючого воду пристрою 13. Ширина легких елементів 20 перевищує половину ширини зазначеного внутрішнього кільцевого жолоба 134 для рідини. У разі раптового збільшення швидкості потоку повітря всередині повітропровідної труби тиск повітря всередині зазначеної повітропровідної труби також різко підвищується. Підвищений тиск повітря діє на поверхню води внутрішнього кільцевого жолоба 134 для рідини через прохід 136, змушуючи поверхню води опускатися вниз. Легкі елементи 20 рівномірно розподіляють тиск повітря по поверхні води, перешкоджаючи утворенню надто сильних бризок і потраплянню бризок води до повітропровідної труби. Через воду тиск передається до поверхні води зовнішнього кільцевого жолоба 135 для рідини, змушуючи зазначену поверхню води підніматися і водночас спричиняючи коливання цієї поверхні. Оскільки легкі елементи 20 здатні пом'якшувати тиск, який справляє на поверхню води навколишнє повітря, поверхня води у зовнішньому кільцевому жолобі 135 для рідини не може підніматися надто швидко, отже бризки води, утворені внаслідок раптового підйому поверхні води, не можуть бути надто сильними і розбризкування води назовні є неможливим. У разі раптового зменшення швидкості потоку повітря всередині повітропровідної труби тиск повітря всередині зазначеної повітропровідної труби також різко зменшується. Тиск навколишнього повітря на поверхню води у зовнішньому кільцевому жолобі 135 для рідини у поєднанні з тиском, зумовленим різницею у висоті, змушує поверхню води опускатися вниз, водночас спричиняючи коливання цієї поверхні. У цей момент поверхня води зовнішнього кільцевого жолоба 135 для рідини знаходиться відносно далеко від вихідного отвору, отже розбризкування води назовні внаслідок коливань є малоймовірним. Через воду тиск передається до поверхні води зовнішнього кільцевого жолоба 134 для рідини, змушуючи зазначену поверхню води підніматися і водночас спричиняючи коливання цієї поверхні. Легкі елементи 20, що плавають на поверхні води у внутрішньому кільцевому жолобі 134 для рідини, поглинають частину енергії коливань зазначеної поверхні, перешкоджаючи утворенню надто сильних бризок внаслідок коливань поверхні води і потраплянню таких бризок до повітропровідної труби. Зрозуміло, що попередити утворення надто сильних бризок води внаслідок коливання поверхні води і ефективно зменшити амплітуду коливань зазначеної поверхні води можна шляхом розташування легких елементів 20 у внутрішньому кільцевому жолобі для рідини. Аналогічно легкі елементи 20 можуть бути розташовані як у внутрішньому кільцевому жолобі 134 для рідини, так і у зовнішньому кільцевому жолобі 135. Як показано на фіг. 7, ширина легких елементів 20, розташованих у внутрішньому кільцевому жолобі 134 для рідини, перевищує половину ширини зазначеного внутрішнього кільцевого 9 жолоба 134 для рідини, а ширина легких елементів 20, розташованих у зовнішньому кільцевому жолобі 135 для рідини, перевищує половину ширини зазначеного зовнішнього кільцевого жолоба 135 для рідини. Під час запуску або вимкнення вентиляторів, коли швидкість потоку повітря всередині повітропровідної труби раптово збільшується або зменшується, зазначені легкі елементи 20, розташовані як у внутрішньому кільцевому жолобі 134 для рідини, так і у зовнішньому кільцевому жолобі 135 для рідини, здатні ефективно нейтралізувати або послабляти дію, яку справляють на поверхню води тиск повітря всередині повітропровідної труби та тиск навколишнього повітря. Порівняно із ситуацією, коли легкі елементи 20 розташовані лише у внутрішньому кільцевому жолобі 134 для рідини або лише у зовнішньому кільцевому жолобі 135 для рідини, розташування зазначених легких елементів 20 як у внутрішньому кільцевому жолобі 134 для рідини, так і у зовнішньому кільцевому жолобі 135 для рідини дозволяє ефективніше зменшувати амплітуду коливань поверхонь води, перешкоджаючи таким чином утворенню надто сильних бризок води. Бар'єрні елементи за цим винаходом можуть являти собою певну кількість відбивних пластин, розташованих на зовнішніх бічних стінках 135А зовнішнього кільцевого жолоба 135 для рідини. Як показано на фіг. 8, певну кількість відбивних пластин 21 розташовано на зовнішніх бічних стінках 135А зовнішнього кільцевого жолоба 135 для рідини. Ширина зазначених відбивних пластин 21 перевищує половину ширини зазначеного зовнішнього кільцевого жолоба 135 для рідини. Кількість відбивних пластин 21 може залежати від глибини води і у переважному варіанті становить 2-5. Відбивні пластини 21 можуть кріпитися до зовнішніх бічних стінок 135А зовнішнього кільцевого жолоба 135 для рідини за допомогою шарнірів. У разі раптового збільшення швидкості потоку повітря всередині повітропровідної труби тиск повітря всередині повітропровідної труби також швидко підвищується. Підвищений тиск повітря діє на поверхню води внутрішнього кільцевого жолоба 134 для рідини через прохід 136, змушуючи поверхню води опускатися вниз (див. фіг. 9), водночас спричиняючи коливання зазначеної поверхні води. У цей момент поверхня води внутрішнього кільцевого жолоба 134 знаходиться відносно далеко від проходу 136, отже потрапляння бризок води, утворених внаслідок коливань, до повітропровідної труби є малоймовірним. Через воду тиск передається до поверхні води зовнішнього кільцевого жолоба 135 для рідини, змушуючи зазначену поверхню води підніматися і водночас спричиняючи коливання цієї поверхні. Відбивні пластини 21, розташовані на зовнішніх бічних стінках 13 5А зовнішнього кільцевого жолоба 135 для рідини піднімаються разом із водою, поглинаючи частину напору води. Після досягнення певного кута підйому зазначені відбивні пластини 21 опускаються під власною вагою. Це, у свою чергу, створює часткову протидію напору води, перешкоджаючи утво 96836 10 ренню надто сильних бризок і розбризкуванню води внаслідок коливань поверхні води. У разі раптового зменшення швидкості потоку повітря всередині повітропровідної труби тиск повітря всередині зазначеної повітропровідної труби також швидко зменшується. Тиск навколишнього повітря на поверхню води у зовнішньому кільцевому жолобі 135 для рідини у поєднанні з тиском, зумовленим різницею у висоті, змушує поверхню води опускатися вниз (див. фіг. 10). Відбивні пластини 21 опускаються разом із водою, поглинаючи частину напору води. Через воду тиск передається до поверхні води у внутрішньому кільцевому жолобі 134 для рідини, змушуючи зазначену поверхню води підніматися і водночас спричиняючи коливання цієї поверхні. Оскільки відбивні пластини 21 поглинають частину тиску, поверхня води у внутрішньому кільцевому жолобі 134 для рідини для води не може підніматися настільки різко, щоб бризки води, утворені внаслідок швидкого підйому поверхні води, виявилися надто сильними, отже зазначені бризки не можуть потрапити до повітропровідної труби. Згідно з даним винаходом відбивні пластини 21, розташовані на зовнішній бічній стінці 135А зовнішнього кільцевого жолоба 135 для рідини, піднімаються та опускаються разом із поверхнею води у зовнішньому кільцевому жолобі 135 для рідини, поглинаючи таким чином частину тиску поверхні води і запобігаючи різким коливанням зазначеної поверхні, які призводять до утворення бризок води. Порівняно із ситуацією, коли зазначені відбивні пластини 21 жорстко закріплені у кільцевому жолобі 131 для рідини, кріплення відбивних пластин 21 в описаний вище спосіб дозволяє у повній мірі використовувати поглинання тиску відбивними пластинами 21 під час підйому та опускання поверхонь води, щоб ефективніше пом'якшувати різкі рухи зазначених поверхонь. Як показано на фіг. 11, принаймні одна відбивна пластина 21 може бути також розташована на зовнішніх бічних поверхнях 133 А поперечних пластин 133. Ширина зазначених відбивних пластин 21 перевищує половину ширини зовнішнього кільцевого жолоба 135 для рідини, отже зазначені відбивні пластини 21 розташовані у шаховому порядку з обох боків зовнішнього кільцевого жолоба 135 для рідини; при цьому відбивні пластини 21, розташовані на зовнішніх бічних поверхнях 133А поперечних пластин 133, знаходяться трохи вище за відбивні пластини 21, розташовані на стінці зовнішнього кільцевого жолоба 135 для рідини. Отже, коли поверхня води у зовнішньому кільцевому жолобі 135 для рідини коливається, розташовані у шаховому порядку відбивні пластини 21 піднімаються та, відповідно, опускаються, щоб ефективніше поглинати тиск та пом'якшувати різкі рухи поверхні води. Аналогічно відбивні пластини 21 можуть також бути розташовані з обох боків внутрішнього кільцевого жолоба 134 для рідини за цим винаходом. Як показано на фіг. 12, певна кількість відбивних пластин 21 розташована на внутрішніх бічних стінках 134А внутрішнього кільцевого жолоба 134 для рідини і на внутрішніх бічних поверхнях 133В по 11 перечних пластин 133; крім того, відбивні пластини 21 розташовані у шаховому порядку з обох боків зовнішнього кільцевого жолоба 135 для рідини. Ширина цих відбивних пластин 21 перевищує ширину зазначеного внутрішнього кільцевого жолоба 134 для рідини. У разі раптового збільшення швидкості потоку повітря всередині повітропровідної труби тиск повітря всередині повітропровідної труби також швидко підвищується. Підвищений тиск повітря діє на поверхню води внутрішнього кільцевого жолоба 134 для рідини через прохід 136, змушуючи поверхню води опускатися вниз. Відбивні пластини 21, розташовані у шаховому порядку у внутрішньому кільцевому жолобі 134 для рідини, опускаються разом із водою, поглинаючи частину тиску на поверхню води. Через воду тиск передається до поверхні води у зовнішньому кільцевому жолобі 135 для рідини, змушуючи зазначену поверхню води підніматися, і відбивні пластини 21, розташовані у шаховому порядку у зовнішньому кільцевому жолобі 135 для рідини, піднімаються разом із поверхнею води, знову поглинаючи частину тиску поверхні води. Енергія коливань поверхонь води значно зменшується після того, як її двічі поглинали відбивні пластини 21, отже утворення надто сильних бризок води є дуже малоймовірним. У разі раптового зменшення швидкості потоку повітря всередині повітропровідної труби тиск навколишнього діє на поверхню води зовнішнього кільцевого жолоба 135 для рідини, змушуючи зазначену поверхню води опускатися вниз. Відбивні пластини 21, розташовані у шаховому порядку у зовнішньому кільцевому жолобі 135 для рідини, опускаються разом із водою, поглинаючи частину напору води. Через воду тиск передається до поверхні води у внутрішньому кільцевому жолобі 134 для рідини, змушуючи зазначену поверхню води підніматися, і відбивні пластини 21, розташовані у шаховому порядку у внутрішньому кільцевому жолобі 134 для рідини, піднімаються разом із поверхнею води, знову поглинаючи частину тиску поверхонь води. Енергія коливань поверхонь води значно зменшується після того, як її двічі частково поглинали відбивні пластини 21, отже утворення надто сильних бризок води є дуже малоймовірним. Цей винахід також передбачає можливість поглинання тиску поверхні води і контролю амплітуди коливань поверхні води шляхом зміни форми бічних стінок внутрішнього кільцевого жолоба 134 для рідини та/або зовнішнього кільцевого жолоба 135 для рідини. Як показано на фіг. 13, виступ 22, який виступає назовні, розташований на зовнішній бічній стінці 135А зовнішнього кільцевого жолоба 135 для рідини. Зазначені виступи 22 можуть мати форму пластини або різноманітні неправильні форми. Виступаюча назовні довжина виступу 22 перевищує половину ширини зазначеного зовнішнього кільцевого жолоба для рідини. Виступи 22 можуть бути виконані із жорсткого матеріалу, щоб уникнути піднімання та опускання разом із підйомом та опусканням поверхні води, або з еластичних матеріалів, щоб підніматися та опускатися разом із підйомом чи, відповідно, опусканням зазначеної поверхні. Виступ 22 зменшує амплітуду 96836 12 коливань поверхні води за тим же самим принципом, що й відбивні пластини 21, отже роз'яснювати його повторно немає потреби. На відміну від ситуації, коли відбивні пластини 21 жорстко закріплені на зовнішніх бічних стінках 135А зовнішнього кільцевого жолоба 135 для рідини, виступи 22, які виступають назовні, розташовані на зовнішніх бічних стінках 135А зовнішнього кільцевого жолоба 135 для рідини, утворюють монолітну структуру із зазначеними зовнішніми бічними стінками 135А. Кількість, форма та довжина виступів 22 та відстань між двома сусідніми виступами 22 взагалі визначається та виконується з урахуванням висоти та ширини зовнішнього кільцевого жолоба 135 для рідини. Таким чином, повноцінне використання зазначених кількості, форми та довжини виступів 22, а також відстані між двома сусідніми виступами 22 у зазначений вище спосіб дозволяє ефективніше зменшувати амплітуду коливань поверхонь води, зменшити кількість компонентів ізолюючого воду пристрою та полегшити процедуру встановлення зазначеного ізолюючого воду пристрою. Аналогічно, згідно з даним винаходом виступи 22 можуть бути також розташовані на внутрішніх бічних стінках 134А внутрішнього кільцевого жолоба 134 для рідини (див. фіг. 14). Крім того, згідно з цим винаходом виступи 22 можуть бути розташовані на зовнішніх бічних поверхнях 133А та внутрішніх бічних поверхнях 133В поперечних пластин 133 (див. фіг. 15). Зрозуміло, що для подальшого підвищення ефективності зменшення амплітуди коливань поверхні води у ізолюючому воду пристрої згідно з цим винаходом можуть бути також встановлені легкі елементи 20 та відбивні пластини 21. Крім того, можливе одночасне встановлення у зазначеному ізолюючому воду пристрої легких елементів 20 та виступів 22 або одночасно легких елементів 20, відбивних пластин 21 та виступів 22. Згідно з принципом встановлення бар'єрних елементів у внутрішньому кільцевому жолобі 134 для рідини та зовнішньому кільцевому жолобі 135 для рідини з метою зменшення амплітуди коливань поверхні рідини, відбивні пластини можуть бути з'єднані з нижньою частиною кожної з поперечних пластин 133 за допомогою рухомого з'єднання. Як показано на фіг. 16, відбивні пластини 21 закріплені із можливістю руху у нижній частині кожної з поперечних пластин 133, які рухаються вперед-назад із певною амплітудою під час коливання поверхні рідини у внутрішньому кільцевому жолобі 134 для рідини та зовнішньому кільцевому жолобі 135 для рідини, поглинаючи таким чином частину напору води, зменшуючи амплітуду коливань поверхні рідини і перешкоджаючи утворенню бризок води. Зрозуміло, що за цим винаходом відбивна пластина 21 може бути встановлена у нижній частині зовнішніх бічних поверхонь 133А чи внутрішніх бічних поверхонь 133В поперечних пластин 133. Відбивні пластини 21 з'єднані з нижньою частиною зовнішніх бічних поверхонь 133А чи внутрішніх бічних поверхонь 133В, а нижня частина відбивної пластини 21 прилягає до дна кільцевого 13 жолоба 131 для рідини. Крім того, за цим винаходом відбивні пластини 21 можуть бути одночасно встановлені у нижній частині зовнішніх бічних поверхонь 133А і внутрішніх бічних поверхонь 133В. Вище детально описаний ізолюючий воду пристрій для повітропровідної труби кільцевого охолоджувача згідно з даним винаходом. Принцип та варіанти цього винаходу були описані за допомо 96836 14 гою конкретних прикладів. Опис варіантів здійснення винаходу призначений виключно для того, щоб зробити способи та ідеї цього винаходу більш зрозумілими. Водночас, основні ідеї даного винаходу дають змогу фахівцеві у даній галузі техніки змінювати варіанти здійснення винаходу і сферу його застосування. Інакше кажучи, опис цього винаходу не є обмежуючим. 15 96836 16 17 96836 18 19 Комп’ютерна верстка А. Крижанівський 96836 Підписне 20 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
