Пристрій для переміщення плавця “дельфін”

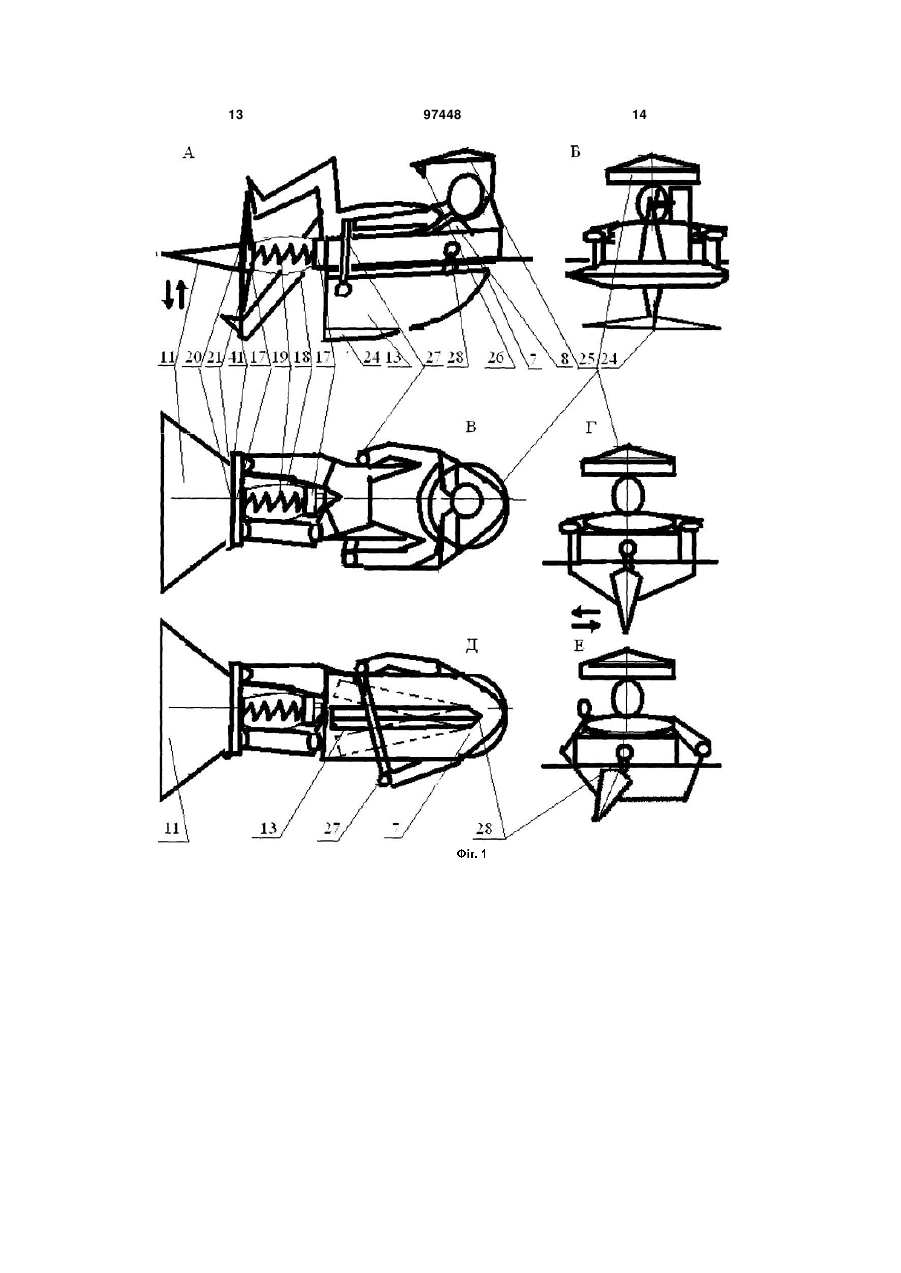

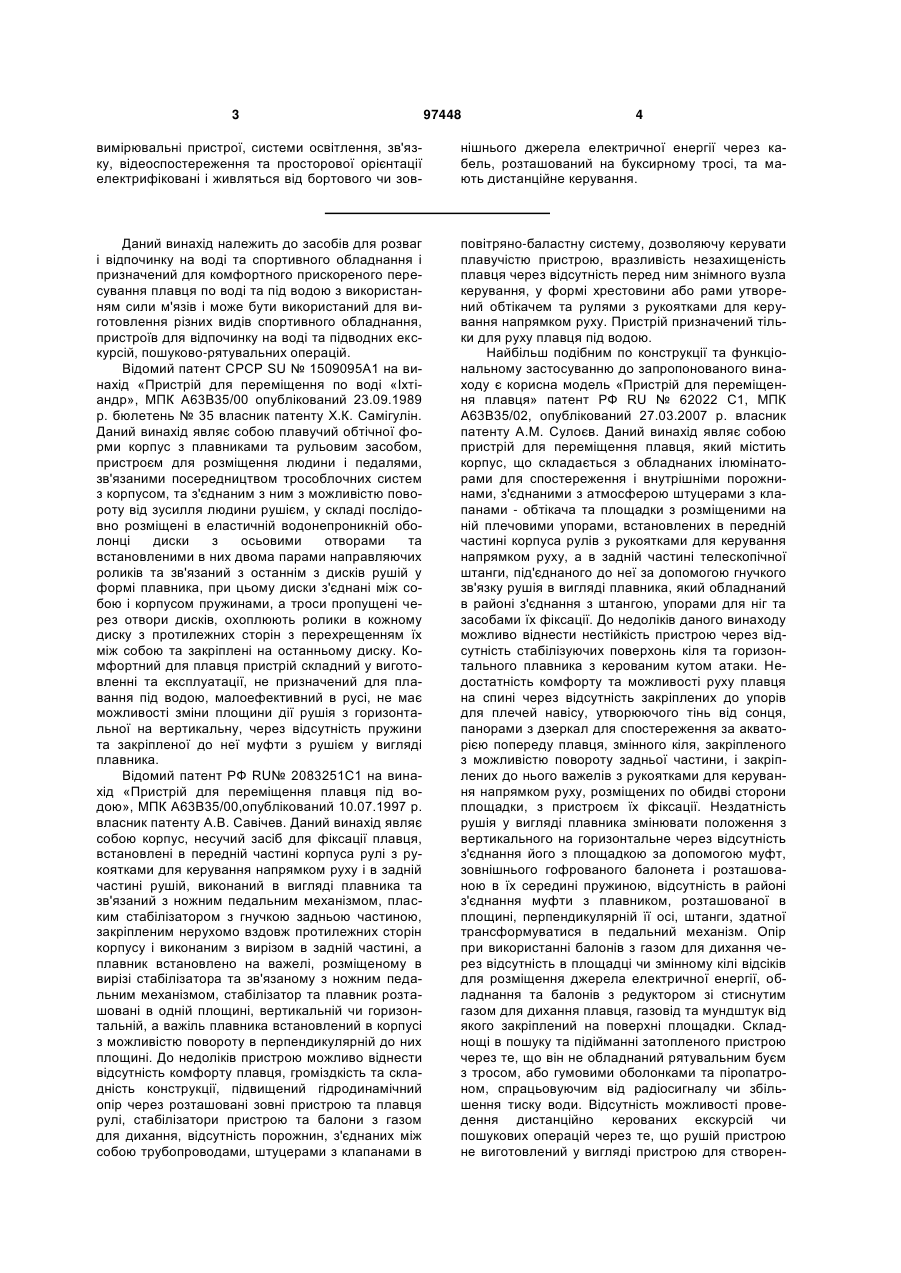

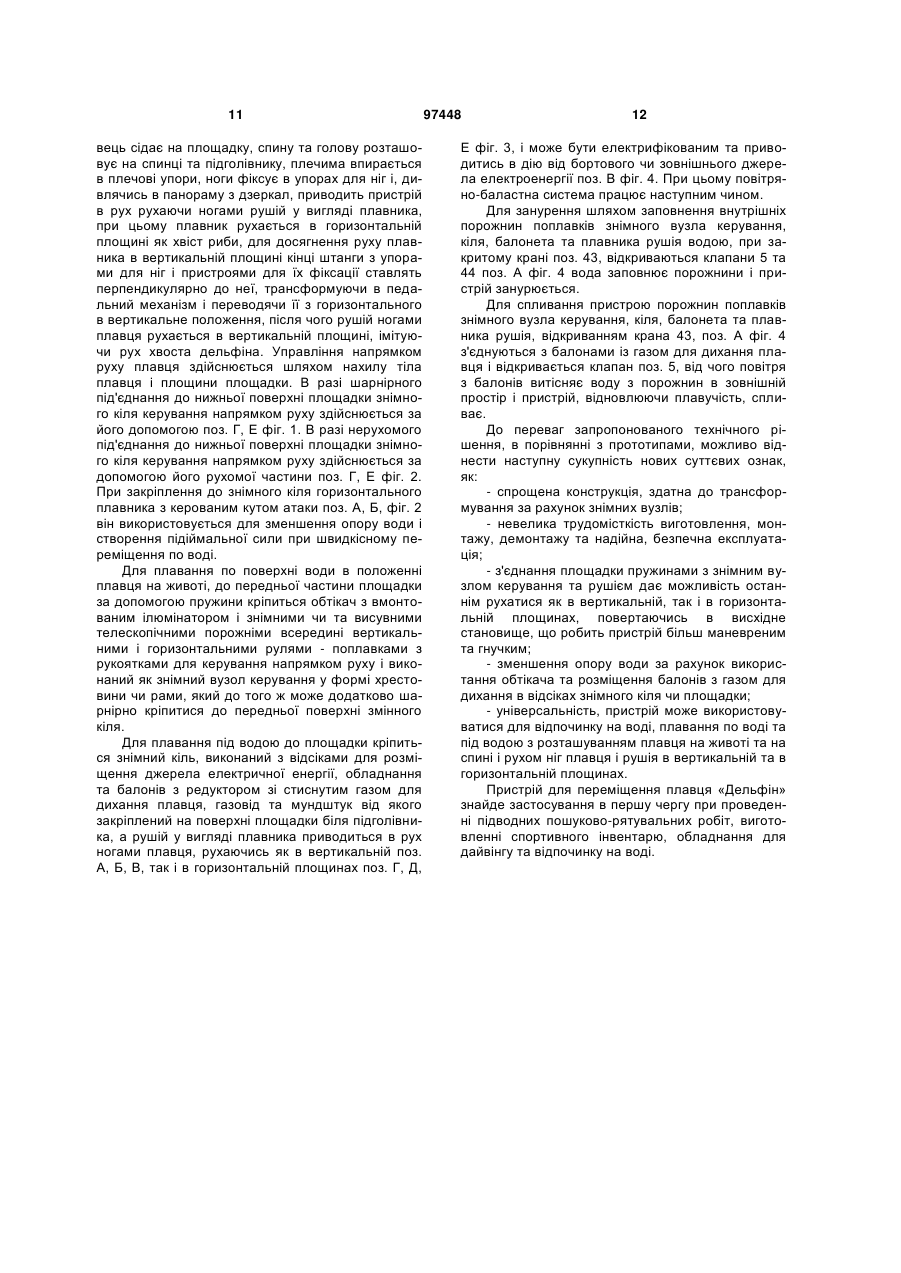

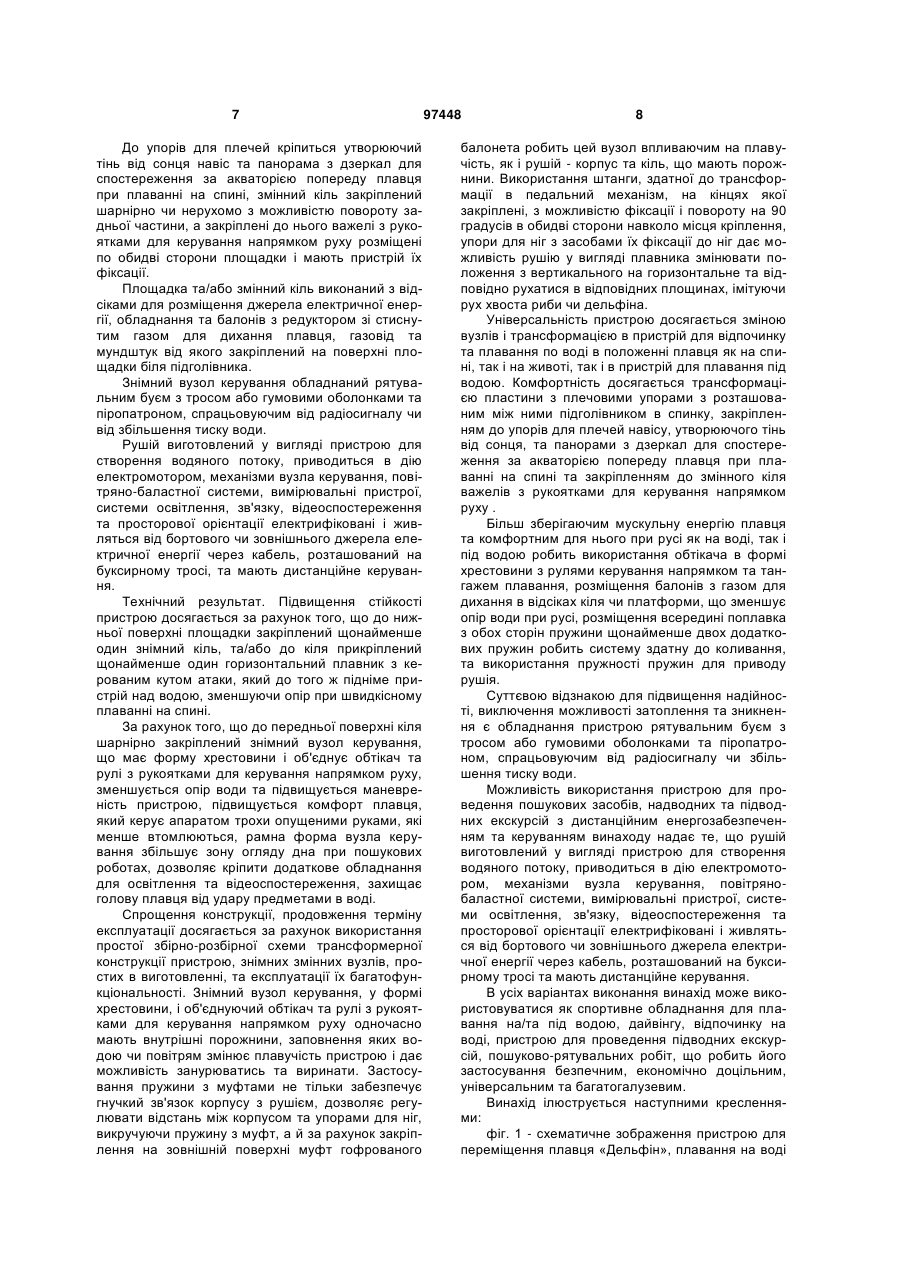

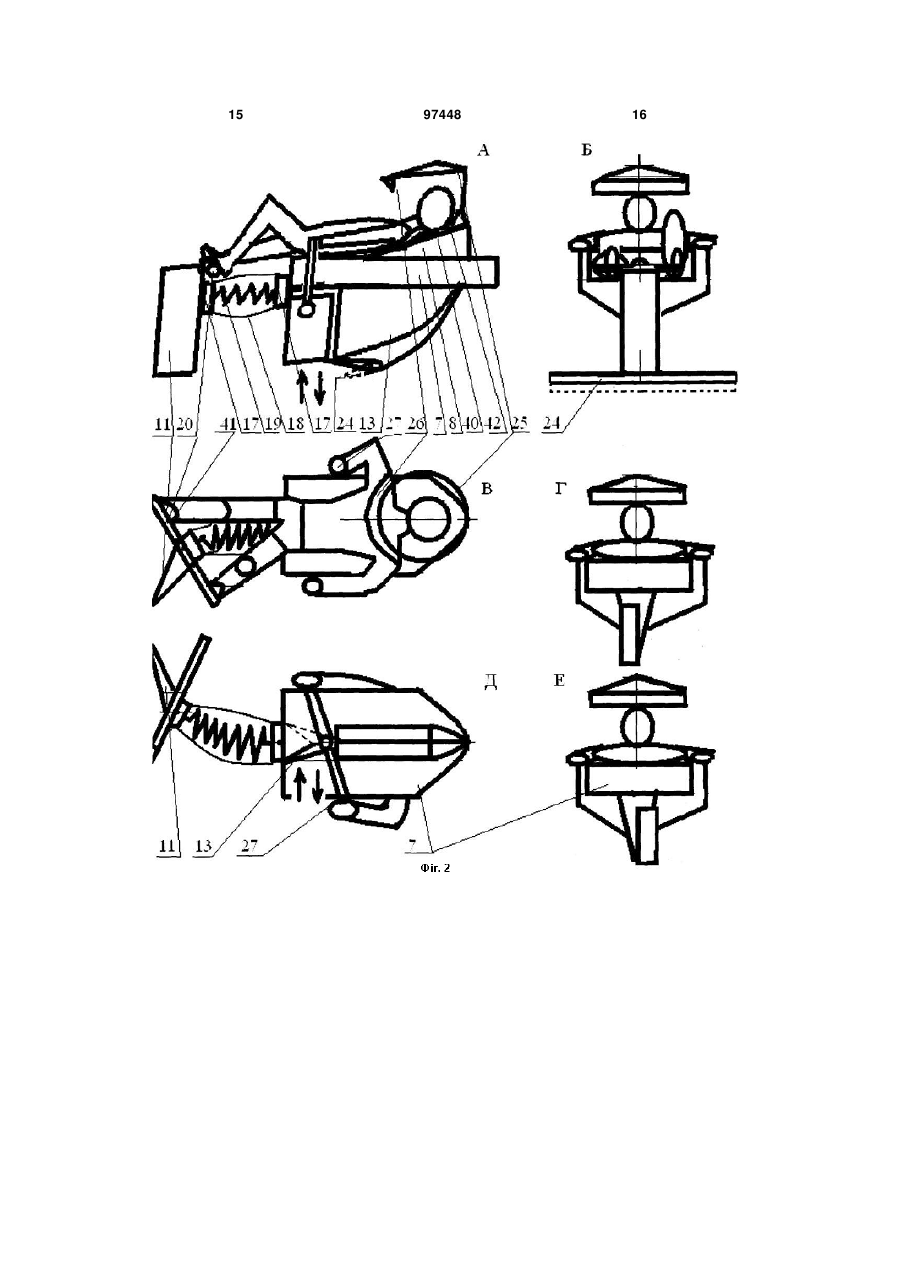

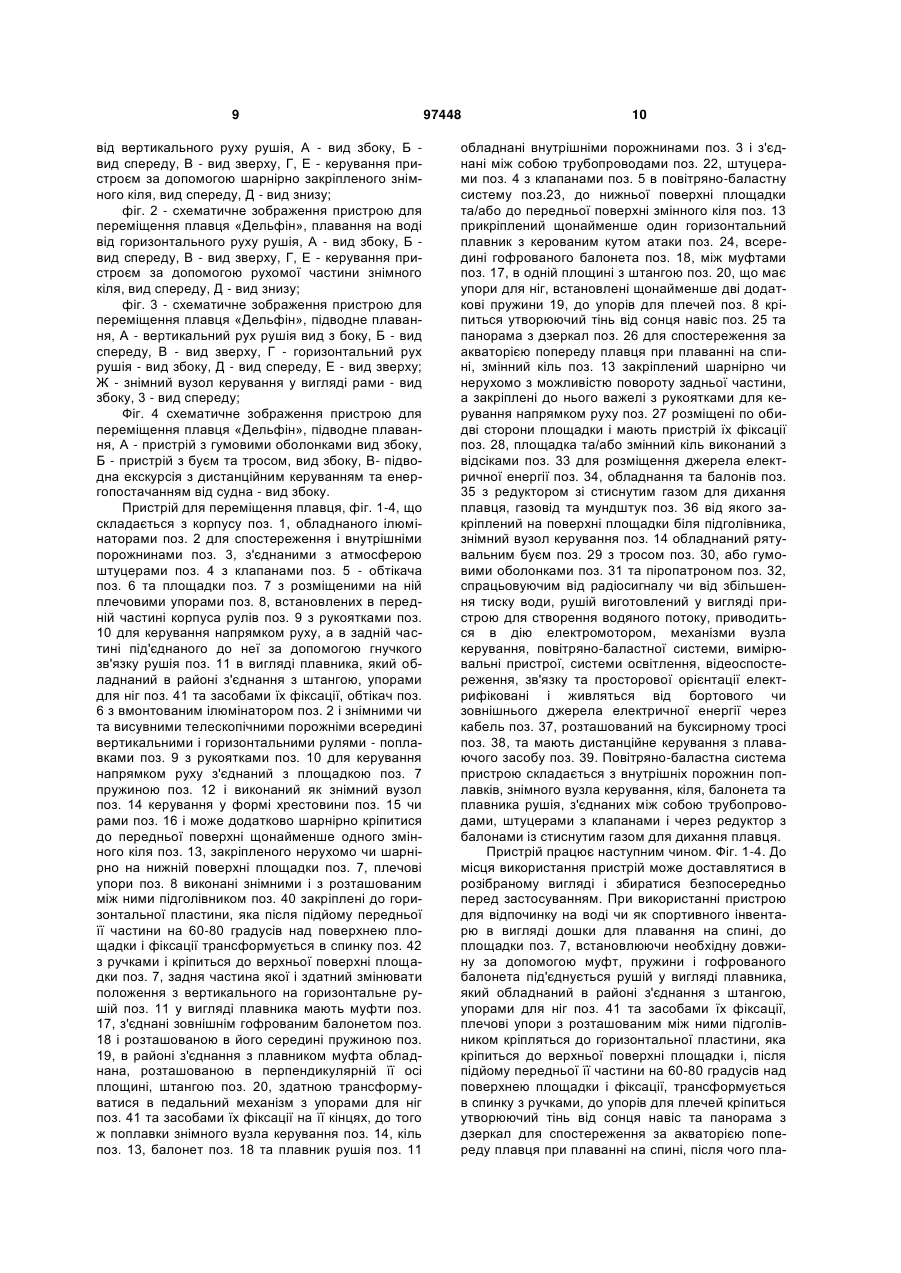

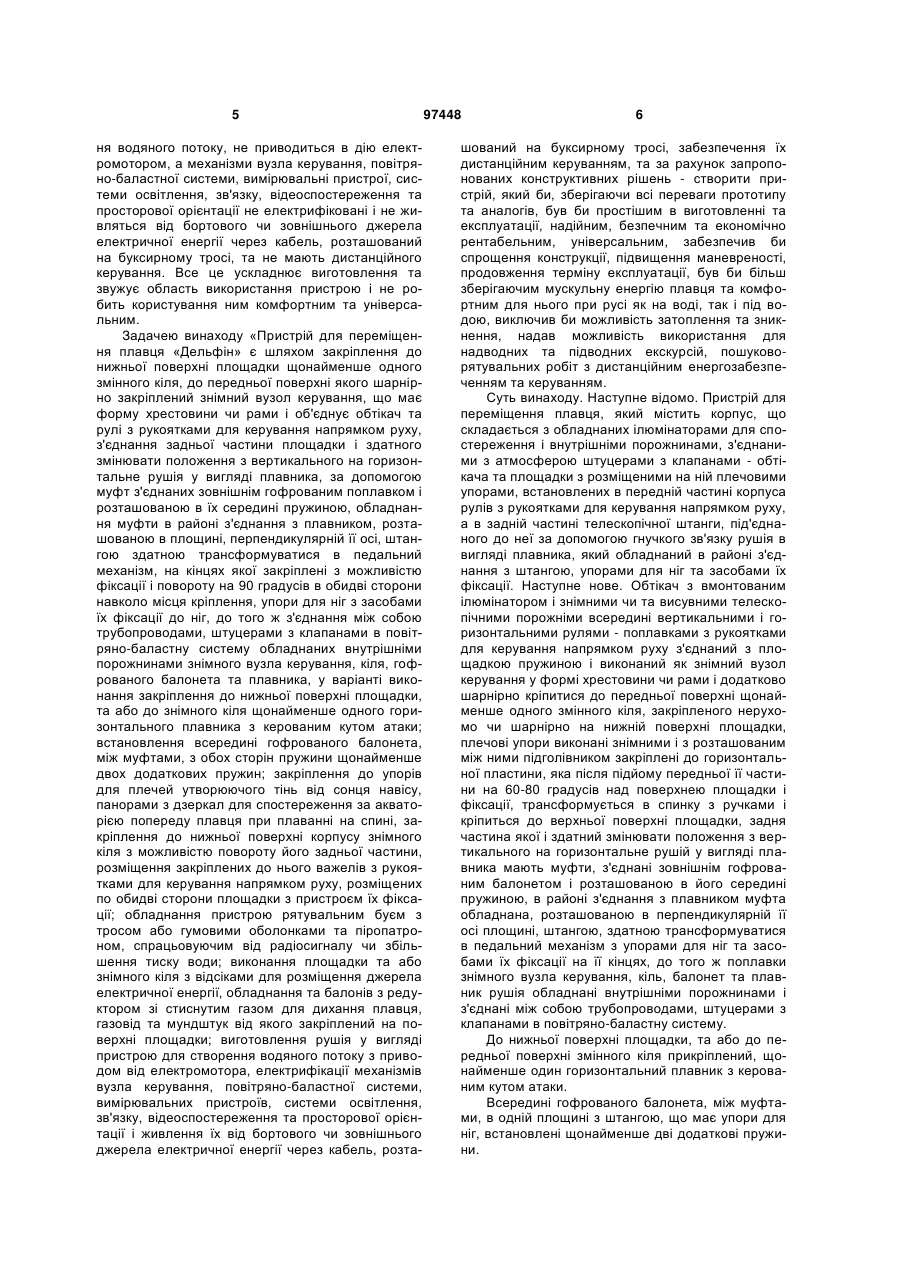

1. Пристрій для переміщення плавця, який містить корпус, що складається з обладнаних ілюмінаторами для спостереження і внутрішніми порожнинами, що з'єднані з атмосферою штуцерами з клапанами - обтікача та площадки з розміщеними на ній плечовими упорами, встановлених в передній частині корпуса рулів з рукоятками для керування напрямком руху, а в задній частині під'єднаного до неї за допомогою гнучкого зв'язку рушія в вигляді плавника, обладнаного, в районі з'єднання з штангою, упорами для ніг та засобами їх фіксації, який відрізняється тим, що обтікач з вмонтованим ілюмінатором і знімними чи/та висувними телескопічними порожніми всередині вертикальними і горизонтальними рулями - поплавками з рукоятками для керування напрямком руху, з'єднаний з площадкою пружиною і виконаний як знімний вузол керування у формі хрестовини чи рами і додатково за допомогою шарніра кріпитися до передньої поверхні щонайменше одного знімного кіля, закріпленого нерухомо чи шарнірно на нижній поверхні площадки, плечові упори виконані знімними і з розташованим між ними підголівником закріплені до горизонтальної пластини, яка, після підйому передньої її частини на 60-80 градусів над поверхнею площадки і фіксації, трансформується в спинку з ручками і кріпиться до верхньої поверхні площадки, задня частина якої і рушій у вигляді плавника, що здатний змінювати положення з вертикального на горизонтальне, мають муфти, з'єднані зовнішнім гофрованим балонетом і розташованою в його середині пружиною, в районі 2 (19) 1 3 97448 4 вимірювальні пристрої, системи освітлення, зв'язку, відеоспостереження та просторової орієнтації електрифіковані і живляться від бортового чи зов нішнього джерела електричної енергії через кабель, розташований на буксирному тросі, та мають дистанційне керування. Даний винахід належить до засобів для розваг і відпочинку на воді та спортивного обладнання і призначений для комфортного прискореного пересування плавця по воді та під водою з використанням сили м'язів і може бути використаний для виготовлення різних видів спортивного обладнання, пристроїв для відпочинку на воді та підводних екскурсій, пошуково-рятувальних операцій. Відомий патент СРСР SU № 1509095A1 на винахід «Пристрій для переміщення по воді «Іхтіандр», МПК А63В35/00 опублікований 23.09.1989 р. бюлетень № 35 власник патенту Х.К. Самігулін. Даний винахід являє собою плавучий обтічної форми корпус з плавниками та рульовим засобом, пристроєм для розміщення людини і педалями, зв'язаними посередництвом трособлочних систем з корпусом, та з'єднаним з ним з можливістю повороту від зусилля людини рушієм, у складі послідовно розміщені в еластичній водонепроникній оболонці диски з осьовими отворами та встановленими в них двома парами направляючих роликів та зв'язаний з останнім з дисків рушій у формі плавника, при цьому диски з'єднані між собою і корпусом пружинами, а троси пропущені через отвори дисків, охоплюють ролики в кожному диску з протилежних сторін з перехрещенням їх між собою та закріплені на останньому диску. Комфортний для плавця пристрій складний у виготовленні та експлуатації, не призначений для плавання під водою, малоефективний в русі, не має можливості зміни площини дії рушія з горизонтальної на вертикальну, через відсутність пружини та закріпленої до неї муфти з рушієм у вигляді плавника. Відомий патент РФ RU№ 2083251C1 на винахід «Пристрій для переміщення плавця під водою», МПК А63В35/00,опублікований 10.07.1997 р. власник патенту А.В. Савічев. Даний винахід являє собою корпус, несучий засіб для фіксації плавця, встановлені в передній частині корпуса рулі з рукоятками для керування напрямком руху і в задній частині рушій, виконаний в вигляді плавника та зв'язаний з ножним педальним механізмом, пласким стабілізатором з гнучкою задньою частиною, закріпленим нерухомо вздовж протилежних сторін корпусу і виконаним з вирізом в задній частині, а плавник встановлено на важелі, розміщеному в вирізі стабілізатора та зв'язаному з ножним педальним механізмом, стабілізатор та плавник розташовані в одній площині, вертикальній чи горизонтальній, а важіль плавника встановлений в корпусі з можливістю повороту в перпендикулярній до них площині. До недоліків пристрою можливо віднести відсутність комфорту плавця, громіздкість та складність конструкції, підвищений гідродинамічний опір через розташовані зовні пристрою та плавця рулі, стабілізатори пристрою та балони з газом для дихання, відсутність порожнин, з'єднаних між собою трубопроводами, штуцерами з клапанами в повітряно-баластну систему, дозволяючу керувати плавучістю пристрою, вразливість незахищеність плавця через відсутність перед ним знімного вузла керування, у формі хрестовини або рами утворений обтікачем та рулями з рукоятками для керування напрямком руху. Пристрій призначений тільки для руху плавця під водою. Найбільш подібним по конструкції та функціональному застосуванню до запропонованого винаходу є корисна модель «Пристрій для переміщення плавця» патент РФ RU № 62022 С1, МПК А63В35/02, опублікований 27.03.2007 р. власник патенту А.М. Сулоєв. Даний винахід являє собою пристрій для переміщення плавця, який містить корпус, що складається з обладнаних ілюмінаторами для спостереження і внутрішніми порожнинами, з'єднаними з атмосферою штуцерами з клапанами - обтікача та площадки з розміщеними на ній плечовими упорами, встановлених в передній частині корпуса рулів з рукоятками для керування напрямком руху, а в задній частині телескопічної штанги, під'єднаного до неї за допомогою гнучкого зв'язку рушія в вигляді плавника, який обладнаний в районі з'єднання з штангою, упорами для ніг та засобами їх фіксації. До недоліків даного винаходу можливо віднести нестійкість пристрою через відсутність стабілізуючих поверхонь кіля та горизонтального плавника з керованим кутом атаки. Недостатність комфорту та можливості руху плавця на спині через відсутність закріплених до упорів для плечей навісу, утворюючого тінь від сонця, панорами з дзеркал для спостереження за акваторією попереду плавця, змінного кіля, закріпленого з можливістю повороту задньої частини, і закріплених до нього важелів з рукоятками для керування напрямком руху, розміщених по обидві сторони площадки, з пристроєм їх фіксації. Нездатність рушія у вигляді плавника змінювати положення з вертикального на горизонтальне через відсутність з'єднання його з площадкою за допомогою муфт, зовнішнього гофрованого балонета і розташованою в їх середині пружиною, відсутність в районі з'єднання муфти з плавником, розташованої в площині, перпендикулярній її осі, штанги, здатної трансформуватися в педальний механізм. Опір при використанні балонів з газом для дихання через відсутність в площадці чи змінному кілі відсіків для розміщення джерела електричної енергії, обладнання та балонів з редуктором зі стиснутим газом для дихання плавця, газовід та мундштук від якого закріплений на поверхні площадки. Складнощі в пошуку та підійманні затопленого пристрою через те, що він не обладнаний рятувальним буєм з тросом, або гумовими оболонками та піропатроном, спрацьовуючим від радіосигналу чи збільшення тиску води. Відсутність можливості проведення дистанційно керованих екскурсій чи пошукових операцій через те, що рушій пристрою не виготовлений у вигляді пристрою для створен 5 ня водяного потоку, не приводиться в дію електромотором, а механізми вузла керування, повітряно-баластної системи, вимірювальні пристрої, системи освітлення, зв'язку, відеоспостереження та просторової орієнтації не електрифіковані і не живляться від бортового чи зовнішнього джерела електричної енергії через кабель, розташований на буксирному тросі, та не мають дистанційного керування. Все це ускладнює виготовлення та звужує область використання пристрою і не робить користування ним комфортним та універсальним. Задачею винаходу «Пристрій для переміщення плавця «Дельфін» є шляхом закріплення до нижньої поверхні площадки щонайменше одного змінного кіля, до передньої поверхні якого шарнірно закріплений знімний вузол керування, що має форму хрестовини чи рами і об'єднує обтікач та рулі з рукоятками для керування напрямком руху, з'єднання задньої частини площадки і здатного змінювати положення з вертикального на горизонтальне рушія у вигляді плавника, за допомогою муфт з'єднаних зовнішнім гофрованим поплавком і розташованою в їх середині пружиною, обладнання муфти в районі з'єднання з плавником, розташованою в площині, перпендикулярній її осі, штангою здатною трансформуватися в педальний механізм, на кінцях якої закріплені з можливістю фіксації і повороту на 90 градусів в обидві сторони навколо місця кріплення, упори для ніг з засобами їх фіксації до ніг, до того ж з'єднання між собою трубопроводами, штуцерами з клапанами в повітряно-баластну систему обладнаних внутрішніми порожнинами знімного вузла керування, кіля, гофрованого балонета та плавника, у варіанті виконання закріплення до нижньої поверхні площадки, та або до знімного кіля щонайменше одного горизонтального плавника з керованим кутом атаки; встановлення всередині гофрованого балонета, між муфтами, з обох сторін пружини щонайменше двох додаткових пружин; закріплення до упорів для плечей утворюючого тінь від сонця навісу, панорами з дзеркал для спостереження за акваторією попереду плавця при плаванні на спині, закріплення до нижньої поверхні корпусу знімного кіля з можливістю повороту його задньої частини, розміщення закріплених до нього важелів з рукоятками для керування напрямком руху, розміщених по обидві сторони площадки з пристроєм їх фіксації; обладнання пристрою рятувальним буєм з тросом або гумовими оболонками та піропатроном, спрацьовуючим від радіосигналу чи збільшення тиску води; виконання площадки та або знімного кіля з відсіками для розміщення джерела електричної енергії, обладнання та балонів з редуктором зі стиснутим газом для дихання плавця, газовід та мундштук від якого закріплений на поверхні площадки; виготовлення рушія у вигляді пристрою для створення водяного потоку з приводом від електромотора, електрифікації механізмів вузла керування, повітряно-баластної системи, вимірювальних пристроїв, системи освітлення, зв'язку, відеоспостереження та просторової орієнтації і живлення їх від бортового чи зовнішнього джерела електричної енергії через кабель, розта 97448 6 шований на буксирному тросі, забезпечення їх дистанційним керуванням, та за рахунок запропонованих конструктивних рішень - створити пристрій, який би, зберігаючи всі переваги прототипу та аналогів, був би простішим в виготовленні та експлуатації, надійним, безпечним та економічно рентабельним, універсальним, забезпечив би спрощення конструкції, підвищення маневреності, продовження терміну експлуатації, був би більш зберігаючим мускульну енергію плавця та комфортним для нього при русі як на воді, так і під водою, виключив би можливість затоплення та зникнення, надав можливість використання для надводних та підводних екскурсій, пошуковорятувальних робіт з дистанційним енергозабезпеченням та керуванням. Суть винаходу. Наступне відомо. Пристрій для переміщення плавця, який містить корпус, що складається з обладнаних ілюмінаторами для спостереження і внутрішніми порожнинами, з'єднаними з атмосферою штуцерами з клапанами - обтікача та площадки з розміщеними на ній плечовими упорами, встановлених в передній частині корпуса рулів з рукоятками для керування напрямком руху, а в задній частині телескопічної штанги, під'єднаного до неї за допомогою гнучкого зв'язку рушія в вигляді плавника, який обладнаний в районі з'єднання з штангою, упорами для ніг та засобами їх фіксації. Наступне нове. Обтікач з вмонтованим ілюмінатором і знімними чи та висувними телескопічними порожніми всередині вертикальними і горизонтальними рулями - поплавками з рукоятками для керування напрямком руху з'єднаний з площадкою пружиною і виконаний як знімний вузол керування у формі хрестовини чи рами і додатково шарнірно кріпитися до передньої поверхні щонайменше одного змінного кіля, закріпленого нерухомо чи шарнірно на нижній поверхні площадки, плечові упори виконані знімними і з розташованим між ними підголівником закріплені до горизонтальної пластини, яка після підйому передньої її частини на 60-80 градусів над поверхнею площадки і фіксації, трансформується в спинку з ручками і кріпиться до верхньої поверхні площадки, задня частина якої і здатний змінювати положення з вертикального на горизонтальне рушій у вигляді плавника мають муфти, з'єднані зовнішнім гофрованим балонетом і розташованою в його середині пружиною, в районі з'єднання з плавником муфта обладнана, розташованою в перпендикулярній її осі площині, штангою, здатною трансформуватися в педальний механізм з упорами для ніг та засобами їх фіксації на її кінцях, до того ж поплавки знімного вузла керування, кіль, балонет та плавник рушія обладнані внутрішніми порожнинами і з'єднані між собою трубопроводами, штуцерами з клапанами в повітряно-баластну систему. До нижньої поверхні площадки, та або до передньої поверхні змінного кіля прикріплений, щонайменше один горизонтальний плавник з керованим кутом атаки. Всередині гофрованого балонета, між муфтами, в одній площині з штангою, що має упори для ніг, встановлені щонайменше дві додаткові пружини. 7 До упорів для плечей кріпиться утворюючий тінь від сонця навіс та панорама з дзеркал для спостереження за акваторією попереду плавця при плаванні на спині, змінний кіль закріплений шарнірно чи нерухомо з можливістю повороту задньої частини, а закріплені до нього важелі з рукоятками для керування напрямком руху розміщені по обидві сторони площадки і мають пристрій їх фіксації. Площадка та/або змінний кіль виконаний з відсіками для розміщення джерела електричної енергії, обладнання та балонів з редуктором зі стиснутим газом для дихання плавця, газовід та мундштук від якого закріплений на поверхні площадки біля підголівника. Знімний вузол керування обладнаний рятувальним буєм з тросом або гумовими оболонками та піропатроном, спрацьовуючим від радіосигналу чи від збільшення тиску води. Рушій виготовлений у вигляді пристрою для створення водяного потоку, приводиться в дію електромотором, механізми вузла керування, повітряно-баластної системи, вимірювальні пристрої, системи освітлення, зв'язку, відеоспостереження та просторової орієнтації електрифіковані і живляться від бортового чи зовнішнього джерела електричної енергії через кабель, розташований на буксирному тросі, та мають дистанційне керування. Технічний результат. Підвищення стійкості пристрою досягається за рахунок того, що до нижньої поверхні площадки закріплений щонайменше один знімний кіль, та/або до кіля прикріплений щонайменше один горизонтальний плавник з керованим кутом атаки, який до того ж підніме пристрій над водою, зменшуючи опір при швидкісному плаванні на спині. За рахунок того, що до передньої поверхні кіля шарнірно закріплений знімний вузол керування, що має форму хрестовини і об'єднує обтікач та рулі з рукоятками для керування напрямком руху, зменшується опір води та підвищується маневреність пристрою, підвищується комфорт плавця, який керує апаратом трохи опущеними руками, які менше втомлюються, рамна форма вузла керування збільшує зону огляду дна при пошукових роботах, дозволяє кріпити додаткове обладнання для освітлення та відеоспостереження, захищає голову плавця від удару предметами в воді. Спрощення конструкції, продовження терміну експлуатації досягається за рахунок використання простої збірно-розбірної схеми трансформерної конструкції пристрою, знімних змінних вузлів, простих в виготовленні, та експлуатації їх багатофункціональності. Знімний вузол керування, у формі хрестовини, і об'єднуючий обтікач та рулі з рукоятками для керування напрямком руху одночасно мають внутрішні порожнини, заповнення яких водою чи повітрям змінює плавучість пристрою і дає можливість занурюватись та виринати. Застосування пружини з муфтами не тільки забезпечує гнучкий зв'язок корпусу з рушієм, дозволяє регулювати відстань між корпусом та упорами для ніг, викручуючи пружину з муфт, а й за рахунок закріплення на зовнішній поверхні муфт гофрованого 97448 8 балонета робить цей вузол впливаючим на плавучість, як і рушій - корпус та кіль, що мають порожнини. Використання штанги, здатної до трансформації в педальний механізм, на кінцях якої закріплені, з можливістю фіксації і повороту на 90 градусів в обидві сторони навколо місця кріплення, упори для ніг з засобами їх фіксації до ніг дає можливість рушію у вигляді плавника змінювати положення з вертикального на горизонтальне та відповідно рухатися в відповідних площинах, імітуючи рух хвоста риби чи дельфіна. Універсальність пристрою досягається зміною вузлів і трансформацією в пристрій для відпочинку та плавання по воді в положенні плавця як на спині, так і на животі, так і в пристрій для плавання під водою. Комфортність досягається трансформацією пластини з плечовими упорами з розташованим між ними підголівником в спинку, закріпленням до упорів для плечей навісу, утворюючого тінь від сонця, та панорами з дзеркал для спостереження за акваторією попереду плавця при плаванні на спині та закріпленням до змінного кіля важелів з рукоятками для керування напрямком руху . Більш зберігаючим мускульну енергію плавця та комфортним для нього при русі як на воді, так і під водою робить використання обтікача в формі хрестовини з рулями керування напрямком та тангажем плавання, розміщення балонів з газом для дихання в відсіках кіля чи платформи, що зменшує опір води при русі, розміщення всередині поплавка з обох сторін пружини щонайменше двох додаткових пружин робить систему здатну до коливання, та використання пружності пружин для приводу рушія. Суттєвою відзнакою для підвищення надійності, виключення можливості затоплення та зникнення є обладнання пристрою рятувальним буєм з тросом або гумовими оболонками та піропатроном, спрацьовуючим від радіосигналу чи збільшення тиску води. Можливість використання пристрою для проведення пошукових засобів, надводних та підводних екскурсій з дистанційним енергозабезпеченням та керуванням винаходу надає те, що рушій виготовлений у вигляді пристрою для створення водяного потоку, приводиться в дію електромотором, механізми вузла керування, повітрянобаластної системи, вимірювальні пристрої, системи освітлення, зв'язку, відеоспостереження та просторової орієнтації електрифіковані і живляться від бортового чи зовнішнього джерела електричної енергії через кабель, розташований на буксирному тросі та мають дистанційне керування. В усіх варіантах виконання винахід може використовуватися як спортивне обладнання для плавання на/та під водою, дайвінгу, відпочинку на воді, пристрою для проведення підводних екскурсій, пошуково-рятувальних робіт, що робить його застосування безпечним, економічно доцільним, універсальним та багатогалузевим. Винахід ілюструється наступними кресленнями: фіг. 1 - схематичне зображення пристрою для переміщення плавця «Дельфін», плавання на воді 9 від вертикального руху рушія, А - вид збоку, Б вид спереду, В - вид зверху, Г, Е - керування пристроєм за допомогою шарнірно закріпленого знімного кіля, вид спереду, Д - вид знизу; фіг. 2 - схематичне зображення пристрою для переміщення плавця «Дельфін», плавання на воді від горизонтального руху рушія, А - вид збоку, Б вид спереду, В - вид зверху, Г, Е - керування пристроєм за допомогою рухомої частини знімного кіля, вид спереду, Д - вид знизу; фіг. 3 - схематичне зображення пристрою для переміщення плавця «Дельфін», підводне плавання, А - вертикальний рух рушія вид з боку, Б - вид спереду, В - вид зверху, Г - горизонтальний рух рушія - вид збоку, Д - вид спереду, Е - вид зверху; Ж - знімний вузол керування у вигляді рами - вид збоку, 3 - вид спереду; Фіг. 4 схематичне зображення пристрою для переміщення плавця «Дельфін», підводне плавання, А - пристрій з гумовими оболонками вид збоку, Б - пристрій з буєм та тросом, вид збоку, В- підводна екскурсія з дистанційним керуванням та енергопостачанням від судна - вид збоку. Пристрій для переміщення плавця, фіг. 1-4, що складається з корпусу поз. 1, обладнаного ілюмінаторами поз. 2 для спостереження і внутрішніми порожнинами поз. 3, з'єднаними з атмосферою штуцерами поз. 4 з клапанами поз. 5 - обтікача поз. 6 та площадки поз. 7 з розміщеними на ній плечовими упорами поз. 8, встановлених в передній частині корпуса рулів поз. 9 з рукоятками поз. 10 для керування напрямком руху, а в задній частині під'єднаного до неї за допомогою гнучкого зв'язку рушія поз. 11 в вигляді плавника, який обладнаний в районі з'єднання з штангою, упорами для ніг поз. 41 та засобами їх фіксації, обтікач поз. 6 з вмонтованим ілюмінатором поз. 2 і знімними чи та висувними телескопічними порожніми всередині вертикальними і горизонтальними рулями - поплавками поз. 9 з рукоятками поз. 10 для керування напрямком руху з'єднаний з площадкою поз. 7 пружиною поз. 12 і виконаний як знімний вузол поз. 14 керування у формі хрестовини поз. 15 чи рами поз. 16 і може додатково шарнірно кріпитися до передньої поверхні щонайменше одного змінного кіля поз. 13, закріпленого нерухомо чи шарнірно на нижній поверхні площадки поз. 7, плечові упори поз. 8 виконані знімними і з розташованим між ними підголівником поз. 40 закріплені до горизонтальної пластини, яка після підйому передньої її частини на 60-80 градусів над поверхнею площадки і фіксації трансформується в спинку поз. 42 з ручками і кріпиться до верхньої поверхні площадки поз. 7, задня частина якої і здатний змінювати положення з вертикального на горизонтальне рушій поз. 11 у вигляді плавника мають муфти поз. 17, з'єднані зовнішнім гофрованим балонетом поз. 18 і розташованою в його середині пружиною поз. 19, в районі з'єднання з плавником муфта обладнана, розташованою в перпендикулярній її осі площині, штангою поз. 20, здатною трансформуватися в педальний механізм з упорами для ніг поз. 41 та засобами їх фіксації на її кінцях, до того ж поплавки знімного вузла керування поз. 14, кіль поз. 13, балонет поз. 18 та плавник рушія поз. 11 97448 10 обладнані внутрішніми порожнинами поз. 3 і з'єднані між собою трубопроводами поз. 22, штуцерами поз. 4 з клапанами поз. 5 в повітряно-баластну систему поз.23, до нижньої поверхні площадки та/або до передньої поверхні змінного кіля поз. 13 прикріплений щонайменше один горизонтальний плавник з керованим кутом атаки поз. 24, всередині гофрованого балонета поз. 18, між муфтами поз. 17, в одній площині з штангою поз. 20, що має упори для ніг, встановлені щонайменше дві додаткові пружини 19, до упорів для плечей поз. 8 кріпиться утворюючий тінь від сонця навіс поз. 25 та панорама з дзеркал поз. 26 для спостереження за акваторією попереду плавця при плаванні на спині, змінний кіль поз. 13 закріплений шарнірно чи нерухомо з можливістю повороту задньої частини, а закріплені до нього важелі з рукоятками для керування напрямком руху поз. 27 розміщені по обидві сторони площадки і мають пристрій їх фіксації поз. 28, площадка та/або змінний кіль виконаний з відсіками поз. 33 для розміщення джерела електричної енергії поз. 34, обладнання та балонів поз. 35 з редуктором зі стиснутим газом для дихання плавця, газовід та мундштук поз. 36 від якого закріплений на поверхні площадки біля підголівника, знімний вузол керування поз. 14 обладнаний рятувальним буєм поз. 29 з тросом поз. 30, або гумовими оболонками поз. 31 та піропатроном поз. 32, спрацьовуючим від радіосигналу чи від збільшення тиску води, рушій виготовлений у вигляді пристрою для створення водяного потоку, приводиться в дію електромотором, механізми вузла керування, повітряно-баластної системи, вимірювальні пристрої, системи освітлення, відеоспостереження, зв'язку та просторової орієнтації електрифіковані і живляться від бортового чи зовнішнього джерела електричної енергії через кабель поз. 37, розташований на буксирному тросі поз. 38, та мають дистанційне керування з плаваючого засобу поз. 39. Повітряно-баластна система пристрою складається з внутрішніх порожнин поплавків, знімного вузла керування, кіля, балонета та плавника рушія, з'єднаних між собою трубопроводами, штуцерами з клапанами і через редуктор з балонами із стиснутим газом для дихання плавця. Пристрій працює наступним чином. Фіг. 1-4. До місця використання пристрій може доставлятися в розібраному вигляді і збиратися безпосередньо перед застосуванням. При використанні пристрою для відпочинку на воді чи як спортивного інвентарю в вигляді дошки для плавання на спині, до площадки поз. 7, встановлюючи необхідну довжину за допомогою муфт, пружини і гофрованого балонета під'єднується рушій у вигляді плавника, який обладнаний в районі з'єднання з штангою, упорами для ніг поз. 41 та засобами їх фіксації, плечові упори з розташованим між ними підголівником кріпляться до горизонтальної пластини, яка кріпиться до верхньої поверхні площадки і, після підйому передньої її частини на 60-80 градусів над поверхнею площадки і фіксації, трансформується в спинку з ручками, до упорів для плечей кріпиться утворюючий тінь від сонця навіс та панорама з дзеркал для спостереження за акваторією попереду плавця при плаванні на спині, після чого пла 11 вець сідає на площадку, спину та голову розташовує на спинці та підголівнику, плечима впирається в плечові упори, ноги фіксує в упорах для ніг і, дивлячись в панораму з дзеркал, приводить пристрій в рух рухаючи ногами рушій у вигляді плавника, при цьому плавник рухається в горизонтальній площині як хвіст риби, для досягнення руху плавника в вертикальній площині кінці штанги з упорами для ніг і пристроями для їх фіксації ставлять перпендикулярно до неї, трансформуючи в педальний механізм і переводячи її з горизонтального в вертикальне положення, після чого рушій ногами плавця рухається в вертикальній площині, імітуючи рух хвоста дельфіна. Управління напрямком руху плавця здійснюється шляхом нахилу тіла плавця і площини площадки. В разі шарнірного під'єднання до нижньої поверхні площадки знімного кіля керування напрямком руху здійснюється за його допомогою поз. Г, Е фіг. 1. В разі нерухомого під'єднання до нижньої поверхні площадки знімного кіля керування напрямком руху здійснюється за допомогою його рухомої частини поз. Г, Е фіг. 2. При закріплення до знімного кіля горизонтального плавника з керованим кутом атаки поз. А, Б, фіг. 2 він використовується для зменшення опору води і створення підіймальної сили при швидкісному переміщення по воді. Для плавання по поверхні води в положенні плавця на животі, до передньої частини площадки за допомогою пружини кріпиться обтікач з вмонтованим ілюмінатором і знімними чи та висувними телескопічними порожніми всередині вертикальними і горизонтальними рулями - поплавками з рукоятками для керування напрямком руху і виконаний як знімний вузол керування у формі хрестовини чи рами, який до того ж може додатково шарнірно кріпитися до передньої поверхні змінного кіля. Для плавання під водою до площадки кріпиться знімний кіль, виконаний з відсіками для розміщення джерела електричної енергії, обладнання та балонів з редуктором зі стиснутим газом для дихання плавця, газовід та мундштук від якого закріплений на поверхні площадки біля підголівника, а рушій у вигляді плавника приводиться в рух ногами плавця, рухаючись як в вертикальній поз. А, Б, В, так і в горизонтальній площинах поз. Г, Д, 97448 12 Е фіг. 3, і може бути електрифікованим та приводитись в дію від бортового чи зовнішнього джерела електроенергії поз. В фіг. 4. При цьому повітряно-баластна система працює наступним чином. Для занурення шляхом заповнення внутрішніх порожнин поплавків знімного вузла керування, кіля, балонета та плавника рушія водою, при закритому крані поз. 43, відкриваються клапани 5 та 44 поз. А фіг. 4 вода заповнює порожнини і пристрій занурюється. Для спливання пристрою порожнин поплавків знімного вузла керування, кіля, балонета та плавника рушія, відкриванням крана 43, поз. А фіг. 4 з'єднуються з балонами із газом для дихання плавця і відкривається клапан поз. 5, від чого повітря з балонів витісняє воду з порожнин в зовнішній простір і пристрій, відновлюючи плавучість, спливає. До переваг запропонованого технічного рішення, в порівнянні з прототипами, можливо віднести наступну сукупність нових суттєвих ознак, як: - спрощена конструкція, здатна до трансформування за рахунок знімних вузлів; - невелика трудомісткість виготовлення, монтажу, демонтажу та надійна, безпечна експлуатація; - з'єднання площадки пружинами з знімним вузлом керування та рушієм дає можливість останнім рухатися як в вертикальній, так і в горизонтальній площинах, повертаючись в висхідне становище, що робить пристрій більш маневреним та гнучким; - зменшення опору води за рахунок використання обтікача та розміщення балонів з газом для дихання в відсіках знімного кіля чи площадки; - універсальність, пристрій може використовуватися для відпочинку на воді, плавання по воді та під водою з розташуванням плавця на животі та на спині і рухом ніг плавця і рушія в вертикальній та в горизонтальній площинах. Пристрій для переміщення плавця «Дельфін» знайде застосування в першу чергу при проведенні підводних пошуково-рятувальних робіт, виготовленні спортивного інвентарю, обладнання для дайвінгу та відпочинку на воді. 13 97448 14 15 97448 16 17 97448 18 19 Комп’ютерна верстка І. Скворцова 97448 Підписне 20 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
